O documento discute as redes de acesso, dispositivos de conectividade e endereçamento usados para fornecer serviços de 4Play. Ele explica tecnologias como GPON, DOCSIS e ADSL e como hubs, switches, bridges e routers funcionam nas camadas do modelo OSI para interligar redes e dispositivos.

1. 17
R&C+R&I 1 / ISTEC – 14/15

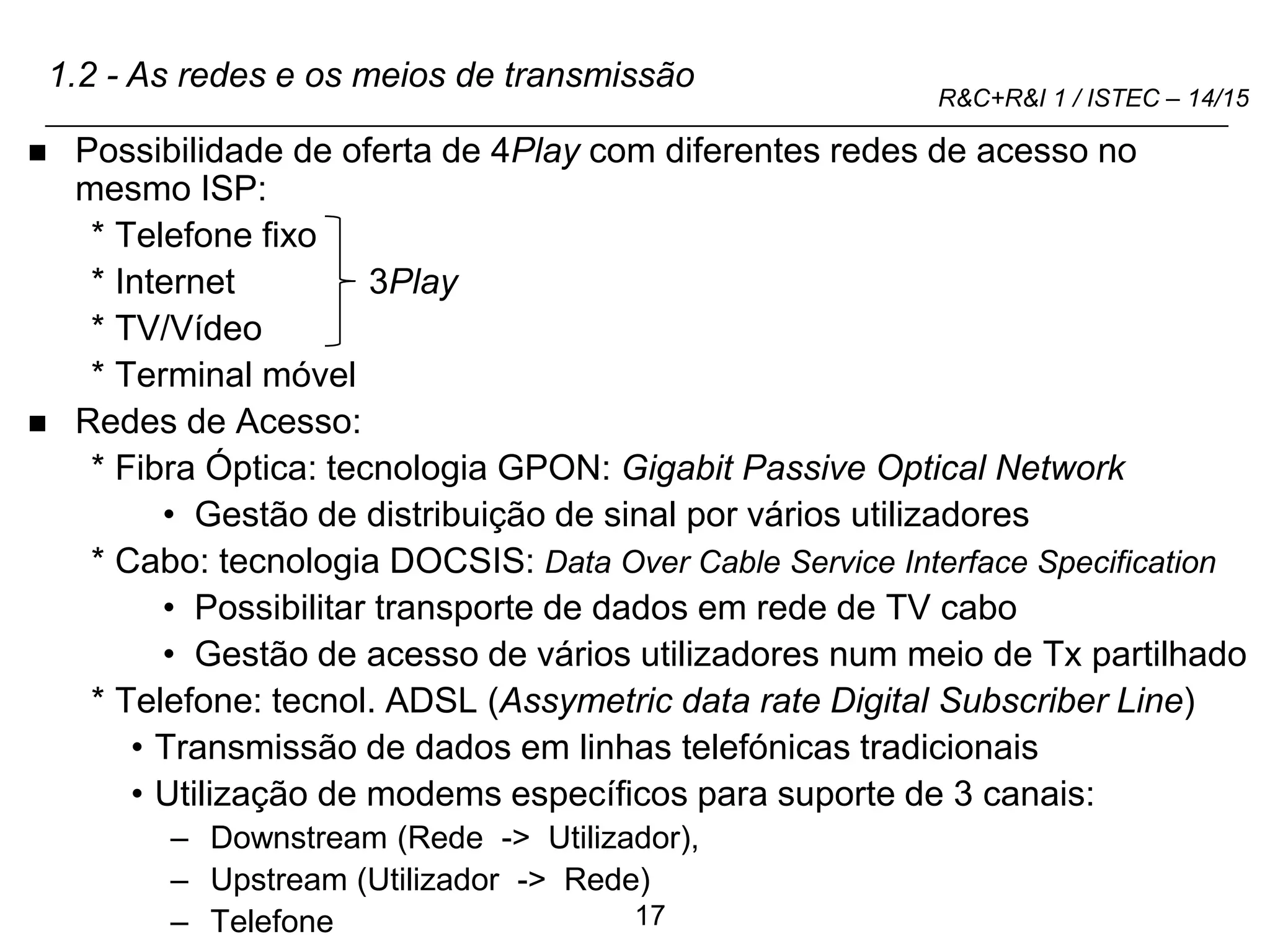

 Possibilidade de oferta de 4Play com diferentes redes de acesso no
mesmo ISP:
* Telefone fixo
* Internet 3Play
* TV/Vídeo
* Terminal móvel
 Redes de Acesso:
* Fibra Óptica: tecnologia GPON: Gigabit Passive Optical Network
• Gestão de distribuição de sinal por vários utilizadores
* Cabo: tecnologia DOCSIS: Data Over Cable Service Interface Specification
• Possibilitar transporte de dados em rede de TV cabo
• Gestão de acesso de vários utilizadores num meio de Tx partilhado
* Telefone: tecnol. ADSL (Assymetric data rate Digital Subscriber Line)
• Transmissão de dados em linhas telefónicas tradicionais
• Utilização de modems específicos para suporte de 3 canais:
– Downstream (Rede -> Utilizador),
– Upstream (Utilizador -> Rede)
– Telefone
1.2 - As redes e os meios de transmissão

2. 18
R&C+R&I 1 / ISTEC – 14/15
1.3 - Os dispositivos de conectividade

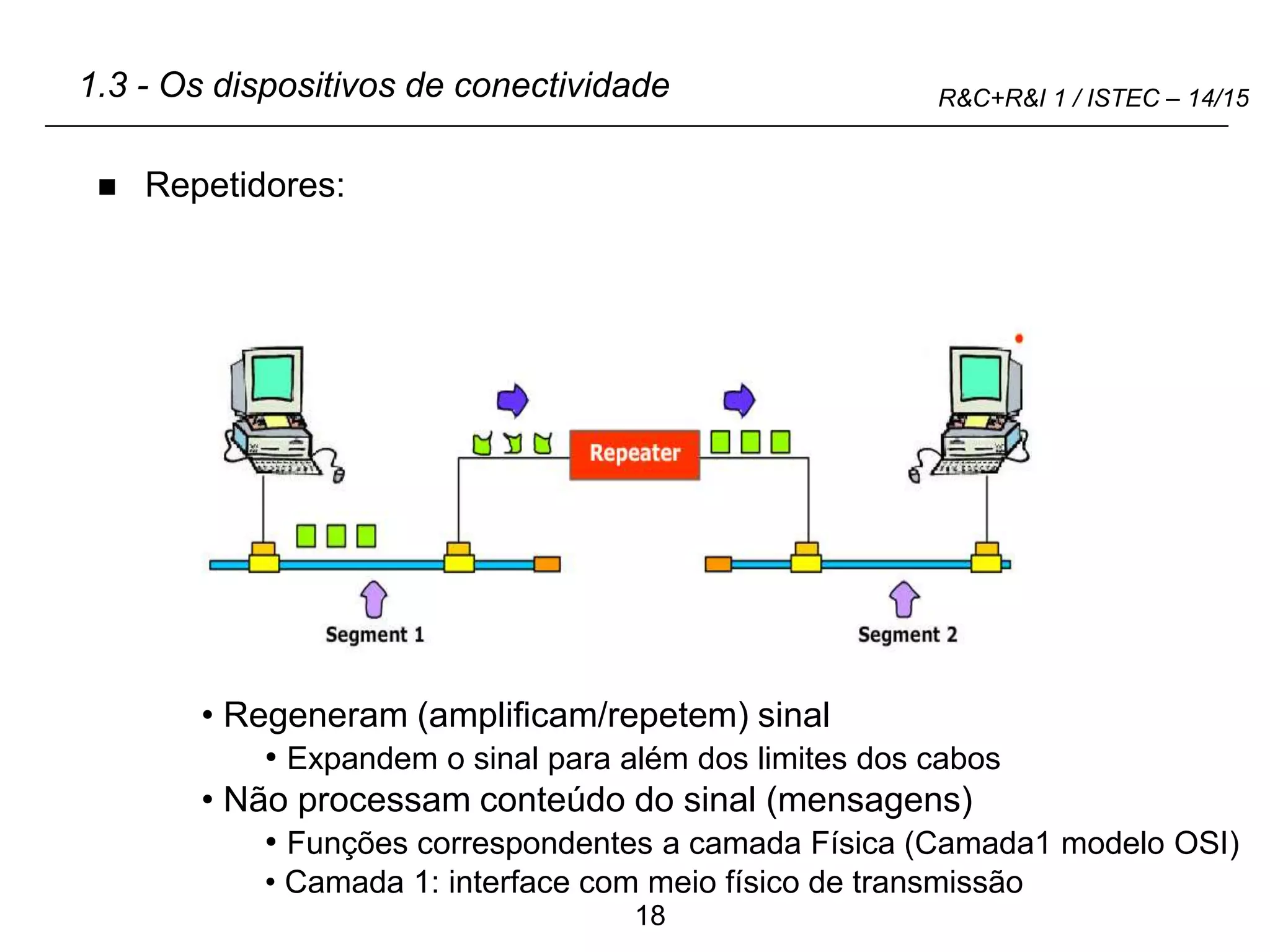

 Repetidores:
• Regeneram (amplificam/repetem) sinal
• Expandem o sinal para além dos limites dos cabos
• Não processam conteúdo do sinal (mensagens)
• Funções correspondentes a camada Física (Camada1 modelo OSI)
• Camada 1: interface com meio físico de transmissão

3. 19
R&C+R&I 1 / ISTEC – 14/15
1.3 - Os dispositivos de conectividade

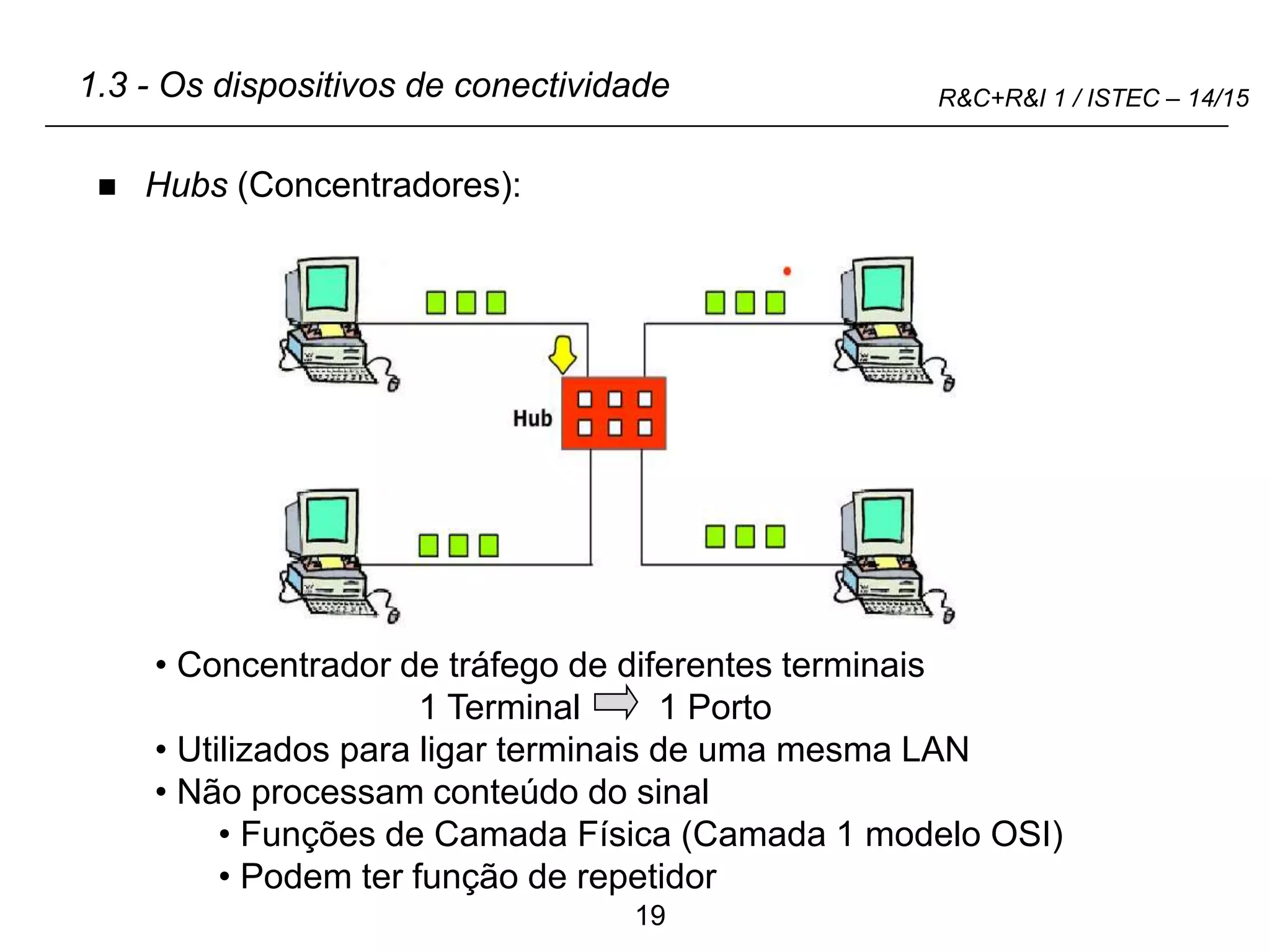

 Hubs (Concentradores):
• Concentrador de tráfego de diferentes terminais
1 Terminal 1 Porto
• Utilizados para ligar terminais de uma mesma LAN
• Não processam conteúdo do sinal
• Funções de Camada Física (Camada 1 modelo OSI)
• Podem ter função de repetidor

4. 20
R&C+R&I 1 / ISTEC – 14/15

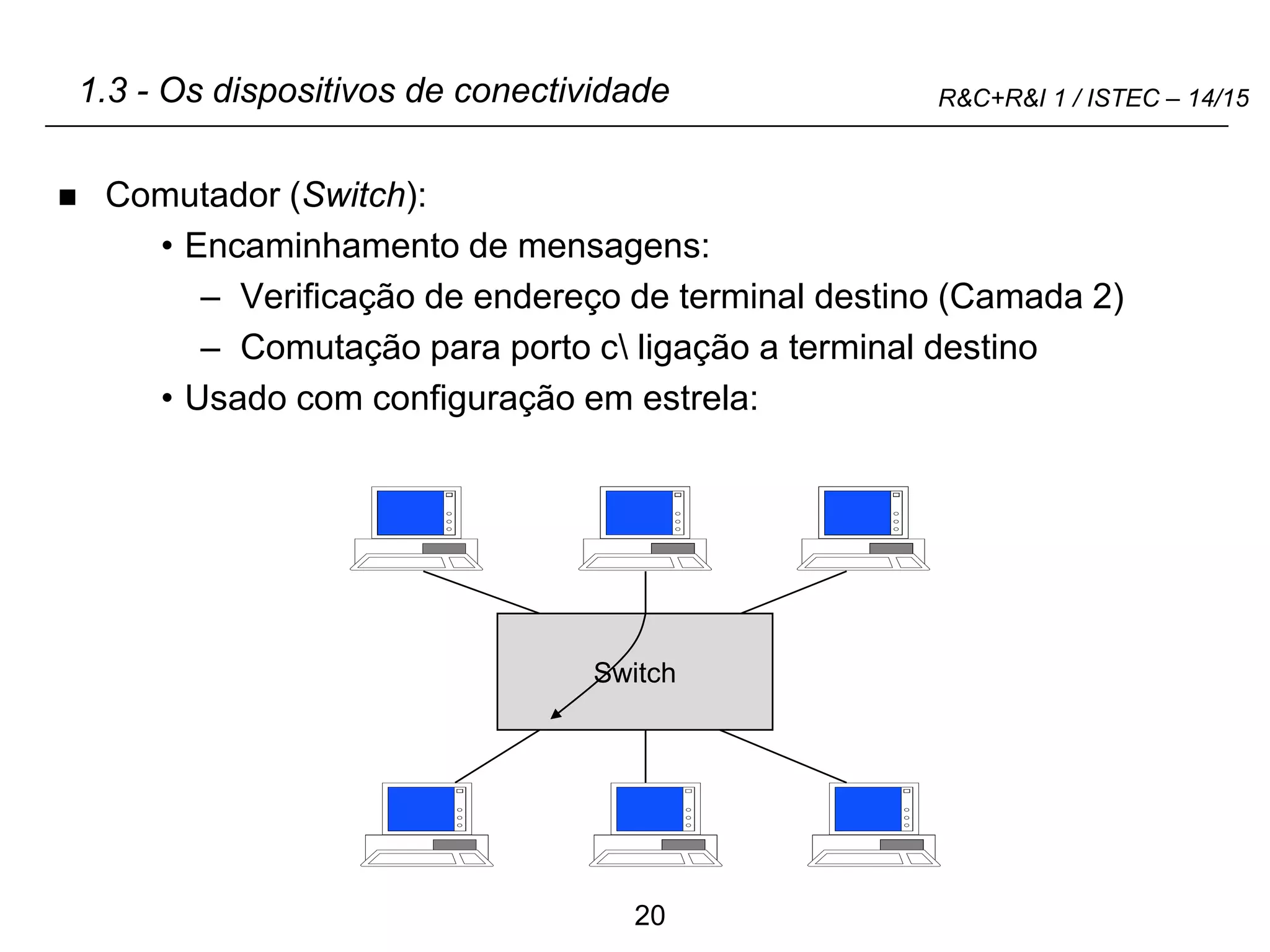

1.3 - Os dispositivos de conectividade
 Comutador (Switch):
• Encaminhamento de mensagens:
– Verificação de endereço de terminal destino (Camada 2)
– Comutação para porto c ligação a terminal destino
• Usado com configuração em estrela:
Switch

5. 21
R&C+R&I 1 / ISTEC – 14/15
1.3 - Os dispositivos de conectividade

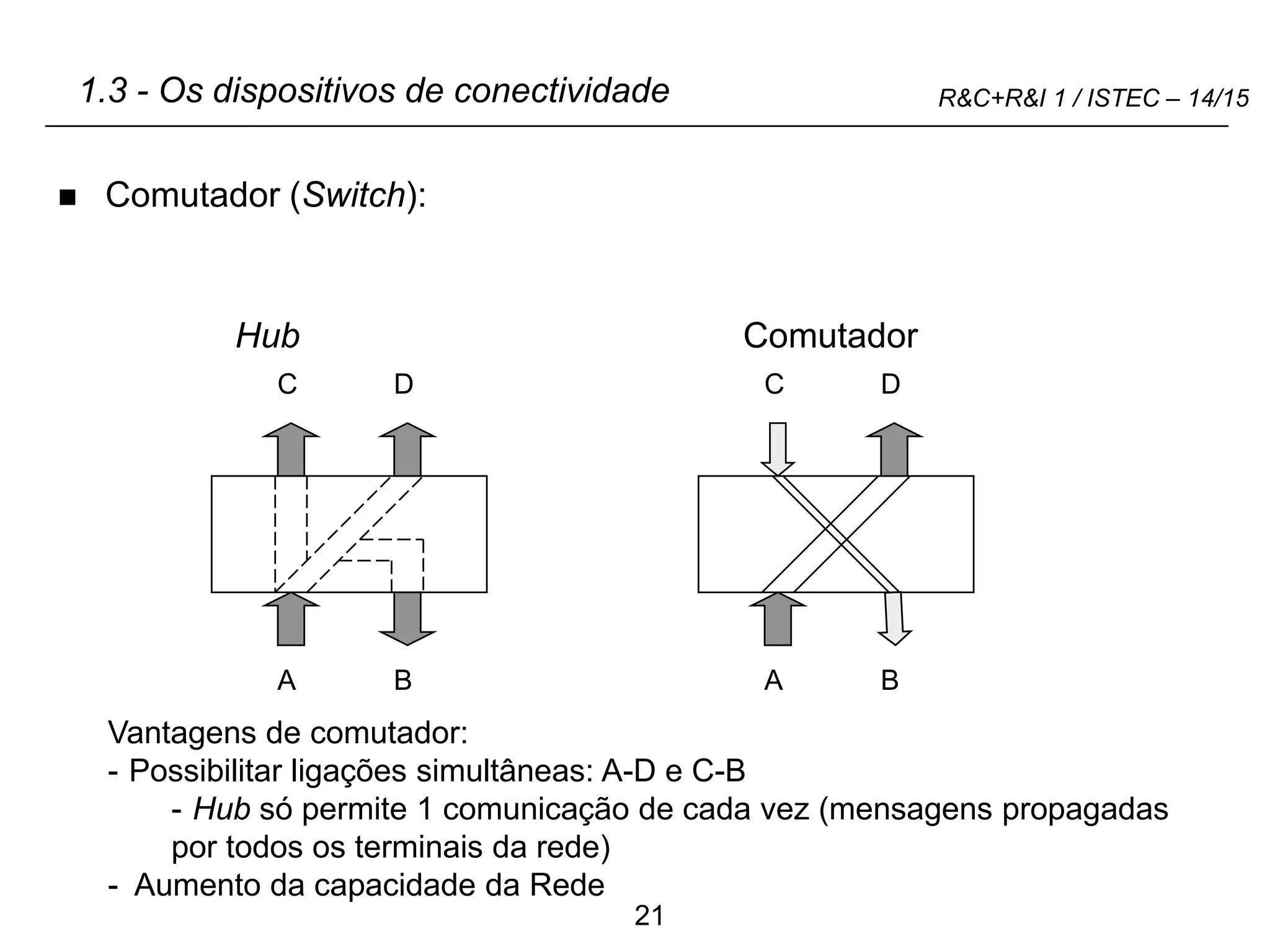

 Comutador (Switch):
Hub
A B
C D C D
A B
Comutador
Vantagens de comutador:
- Possibilitar ligações simultâneas: A-D e C-B
- Hub só permite 1 comunicação de cada vez (mensagens propagadas
por todos os terminais da rede)
- Aumento da capacidade da Rede

6. 22
R&C+R&I 1 / ISTEC – 14/15

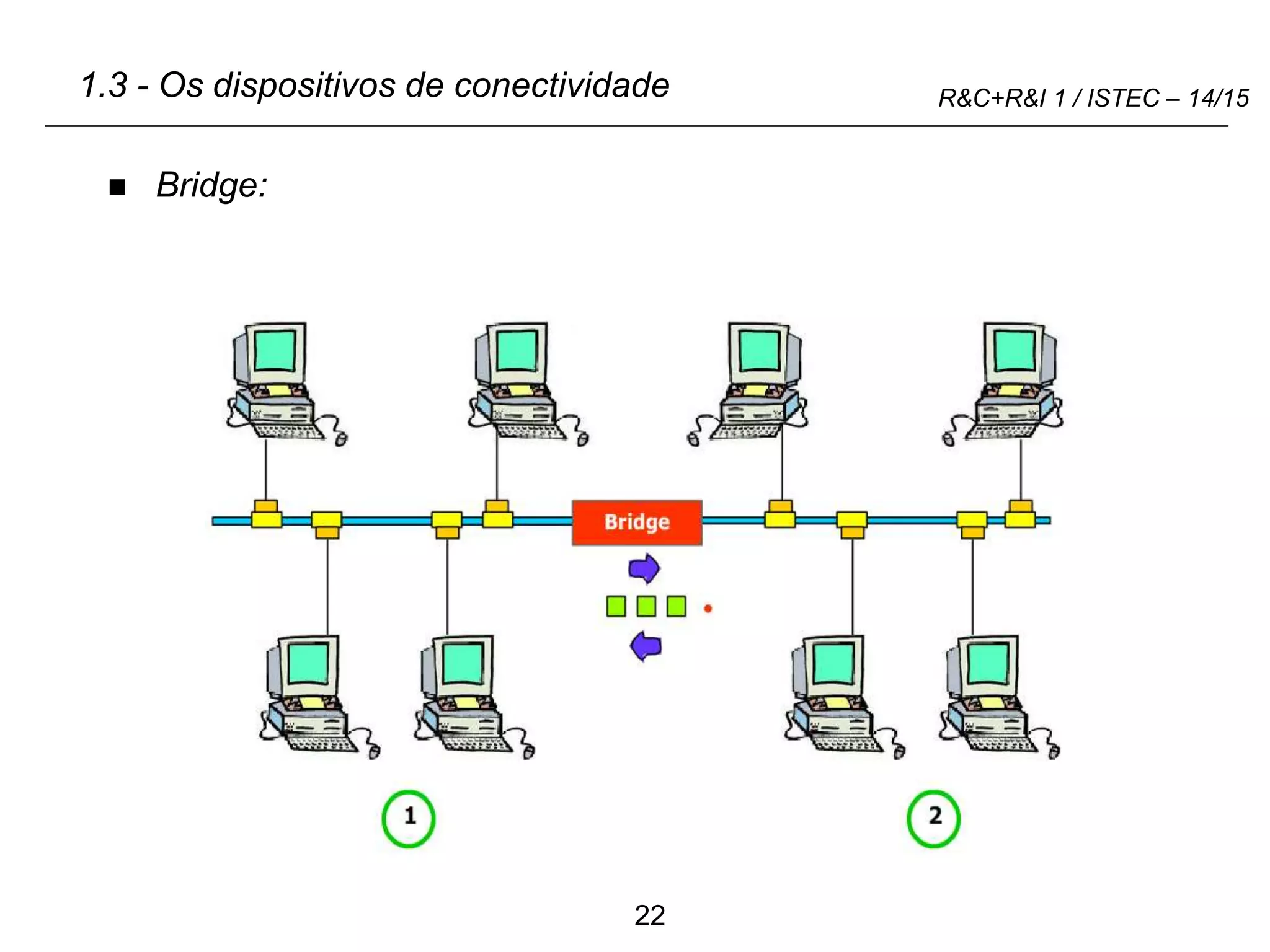

1.3 - Os dispositivos de conectividade
 Bridge:

7. 23
R&C+R&I 1 / ISTEC – 14/15
1.3 - Os dispositivos de conectividade

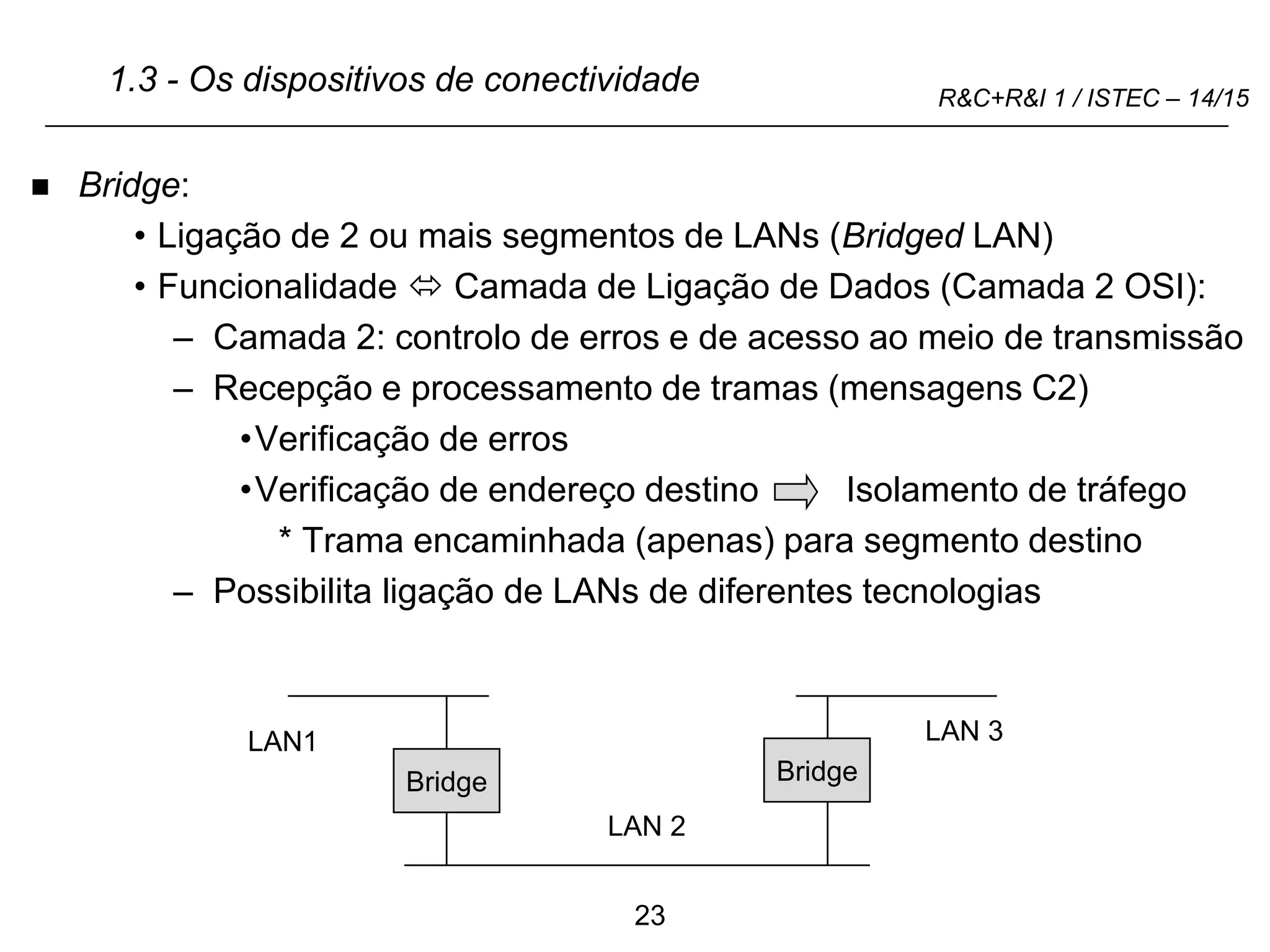

 Bridge:
• Ligação de 2 ou mais segmentos de LANs (Bridged LAN)
• Funcionalidade  Camada de Ligação de Dados (Camada 2 OSI):
– Camada 2: controlo de erros e de acesso ao meio de transmissão
– Recepção e processamento de tramas (mensagens C2)
•Verificação de erros
•Verificação de endereço destino Isolamento de tráfego
* Trama encaminhada (apenas) para segmento destino
– Possibilita ligação de LANs de diferentes tecnologias
Bridge
LAN1
LAN 2
LAN 3
Bridge

8. 24
R&C+R&I 1 / ISTEC – 14/15

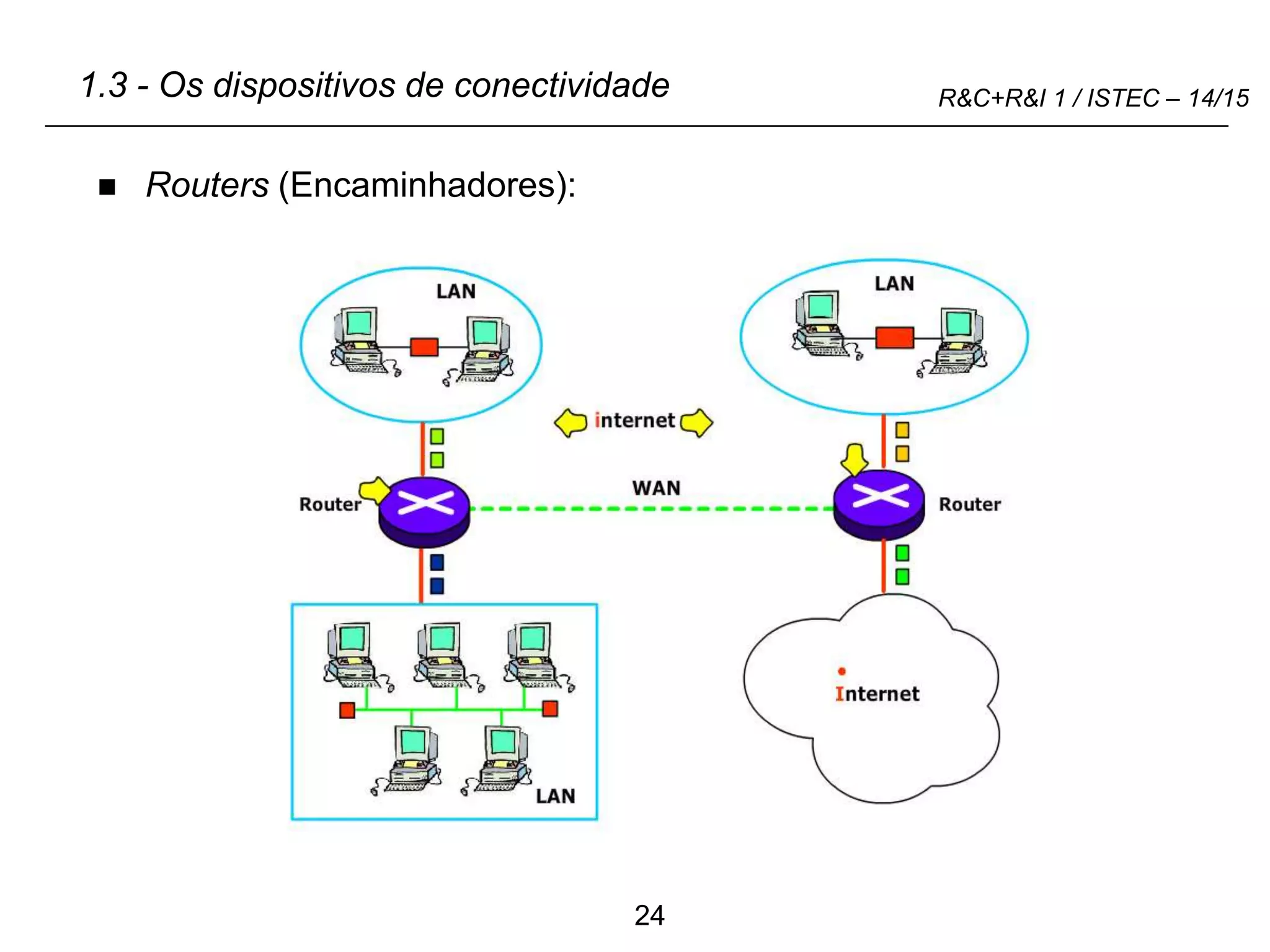

1.3 - Os dispositivos de conectividade
 Routers (Encaminhadores):

9. 25
R&C+R&I 1 / ISTEC – 14/15

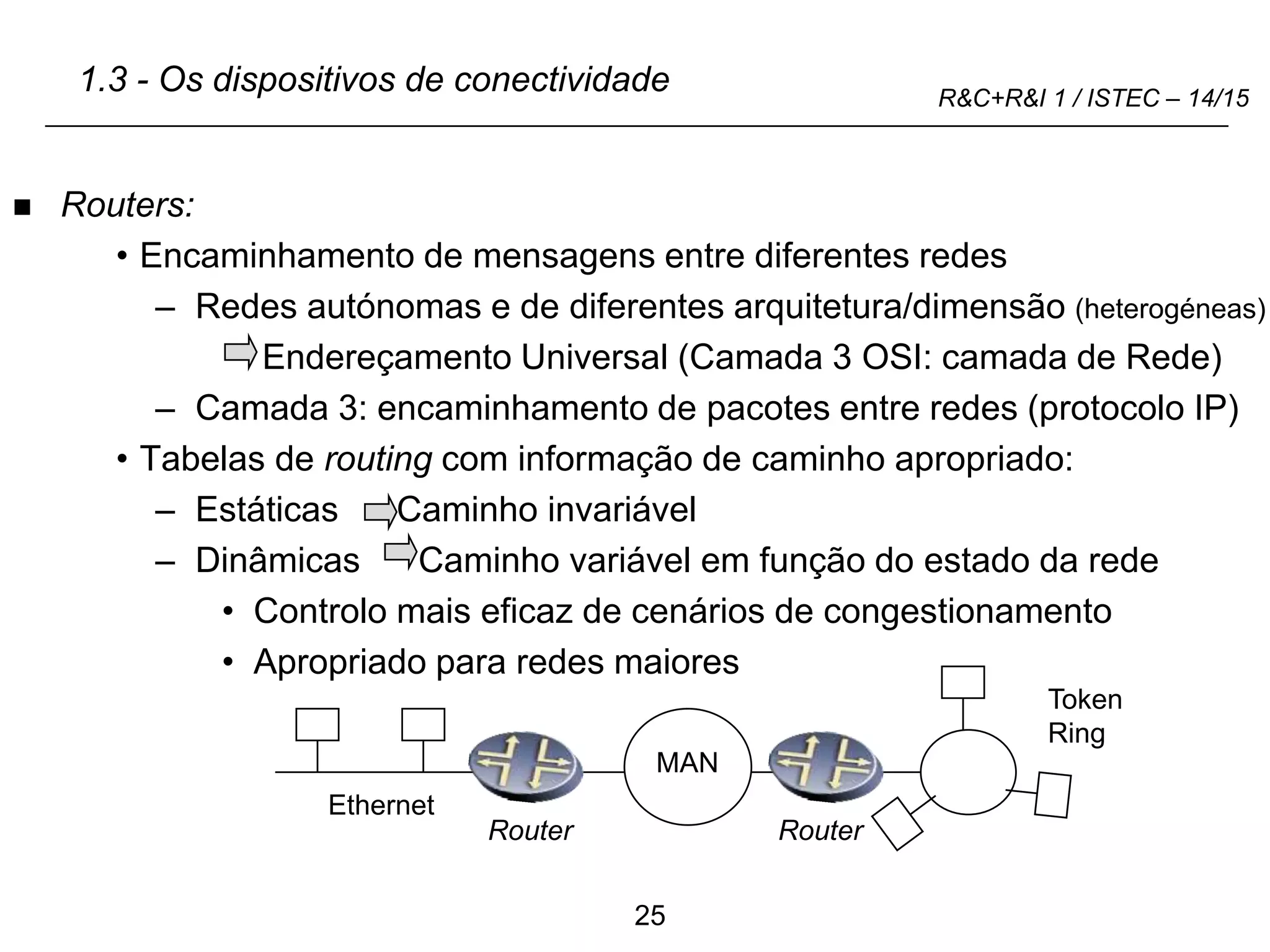

1.3 - Os dispositivos de conectividade
 Routers:
• Encaminhamento de mensagens entre diferentes redes
– Redes autónomas e de diferentes arquitetura/dimensão (heterogéneas)
Endereçamento Universal (Camada 3 OSI: camada de Rede)
– Camada 3: encaminhamento de pacotes entre redes (protocolo IP)
• Tabelas de routing com informação de caminho apropriado:
– Estáticas Caminho invariável
– Dinâmicas Caminho variável em função do estado da rede
• Controlo mais eficaz de cenários de congestionamento
• Apropriado para redes maiores
R MAN R
Ethernet
Token
Ring
Router Router

10. 26
R&C+R&I 1 / ISTEC – 14/15

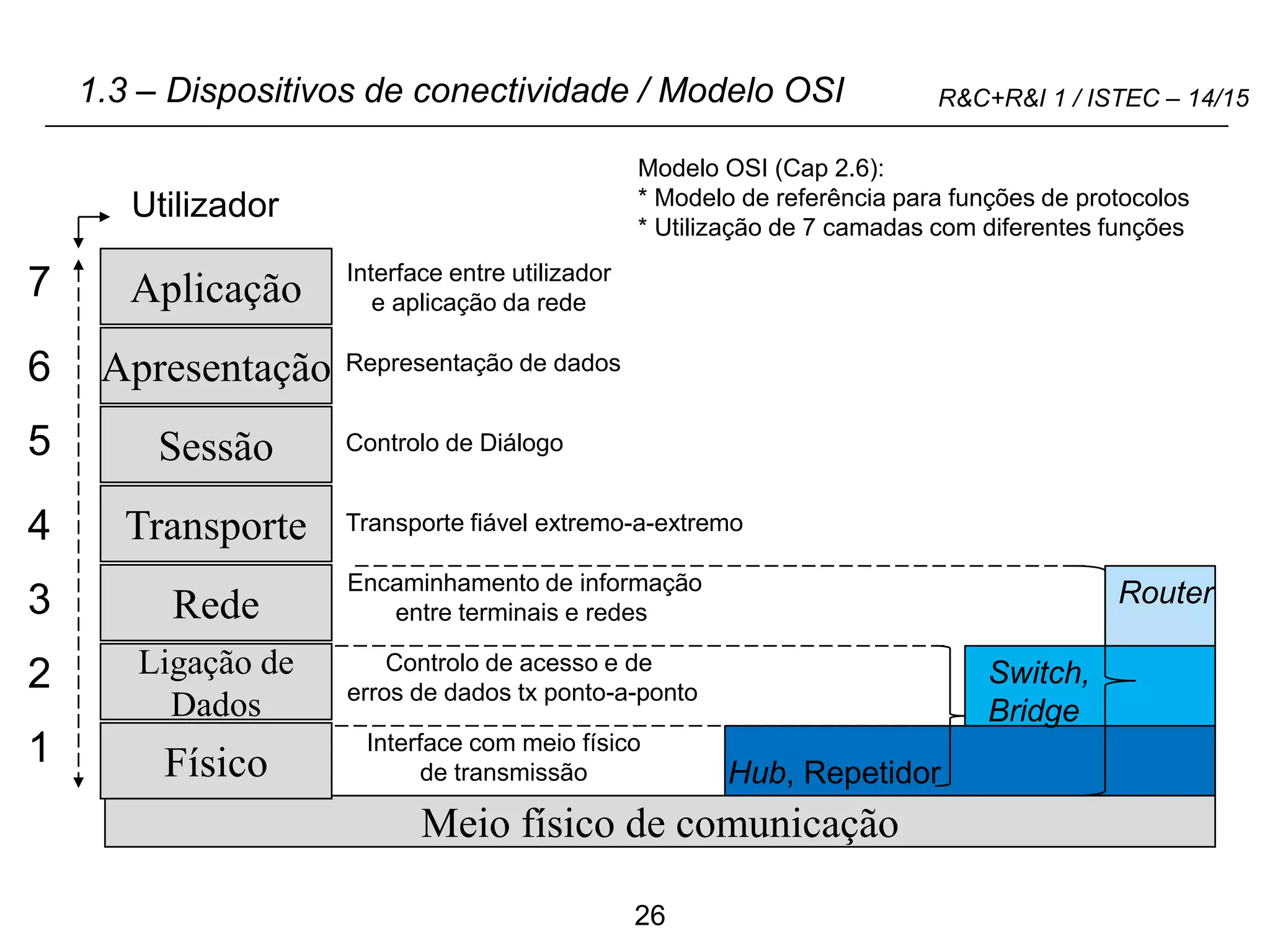

Meio físico de comunicação
1.3 – Dispositivos de conectividade / Modelo OSI
Aplicação
Apresentação
Sessão
Transporte
Rede
Ligação de
Dados
Físico
7
6
5
4
3
2
1
Utilizador
Interface com meio físico
de transmissão
Controlo de acesso e de
erros de dados tx ponto-a-ponto
Encaminhamento de informação
entre terminais e redes
Transporte fiável extremo-a-extremo
Controlo de Diálogo
Representação de dados
Interface entre utilizador
e aplicação da rede
Hub, Repetidor
Switch,
Bridge
Router
Modelo OSI (Cap 2.6):
* Modelo de referência para funções de protocolos
* Utilização de 7 camadas com diferentes funções

11. 27
R&C+R&I 1 / ISTEC – 14/15

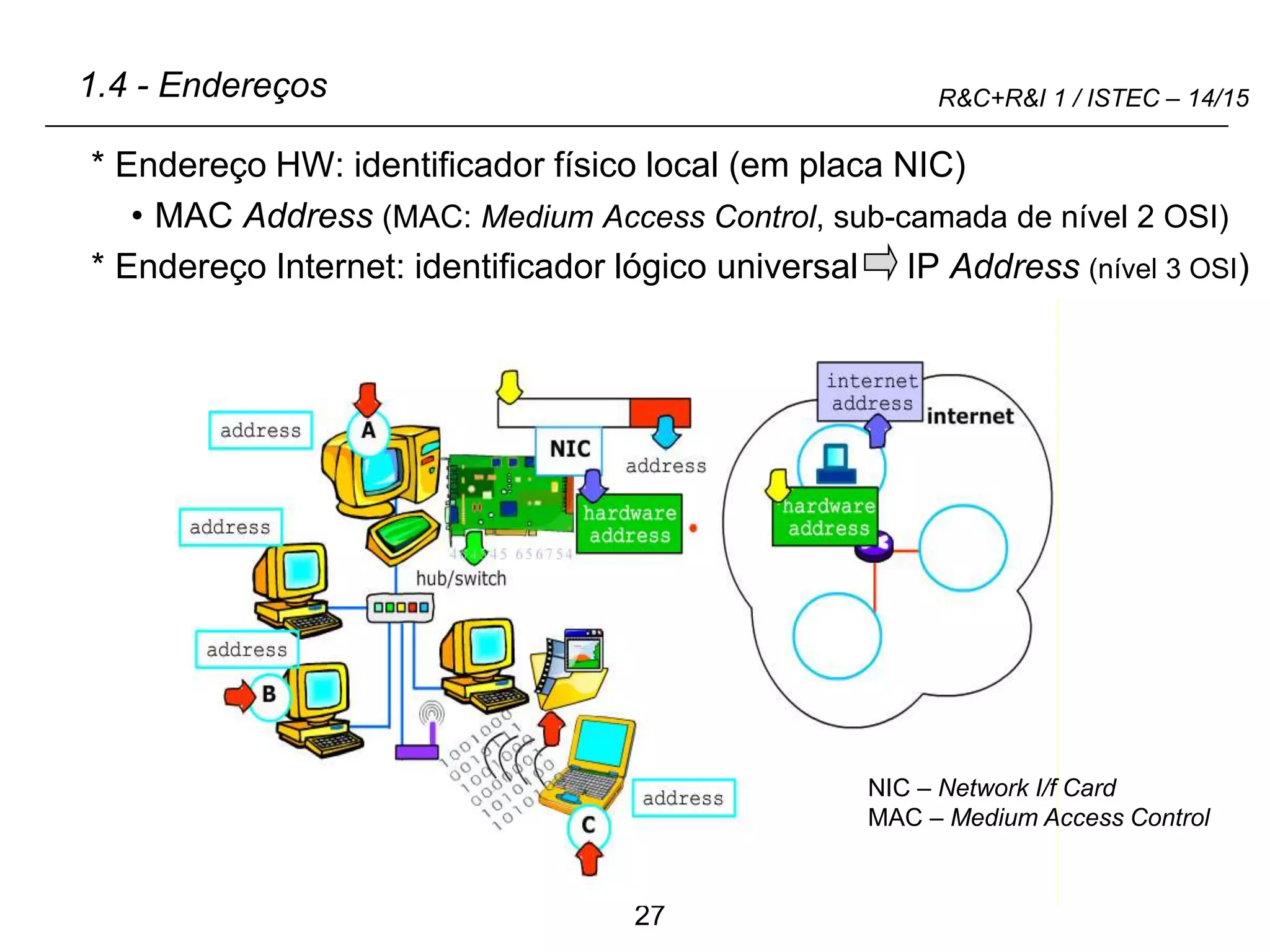

1.4 - Endereços
* Endereço HW: identificador físico local (em placa NIC)
• MAC Address (MAC: Medium Access Control, sub-camada de nível 2 OSI)
* Endereço Internet: identificador lógico universal IP Address (nível 3 OSI)
NIC – Network I/f Card
MAC – Medium Access Control

12. 28
R&C+R&I 1 / ISTEC – 14/15

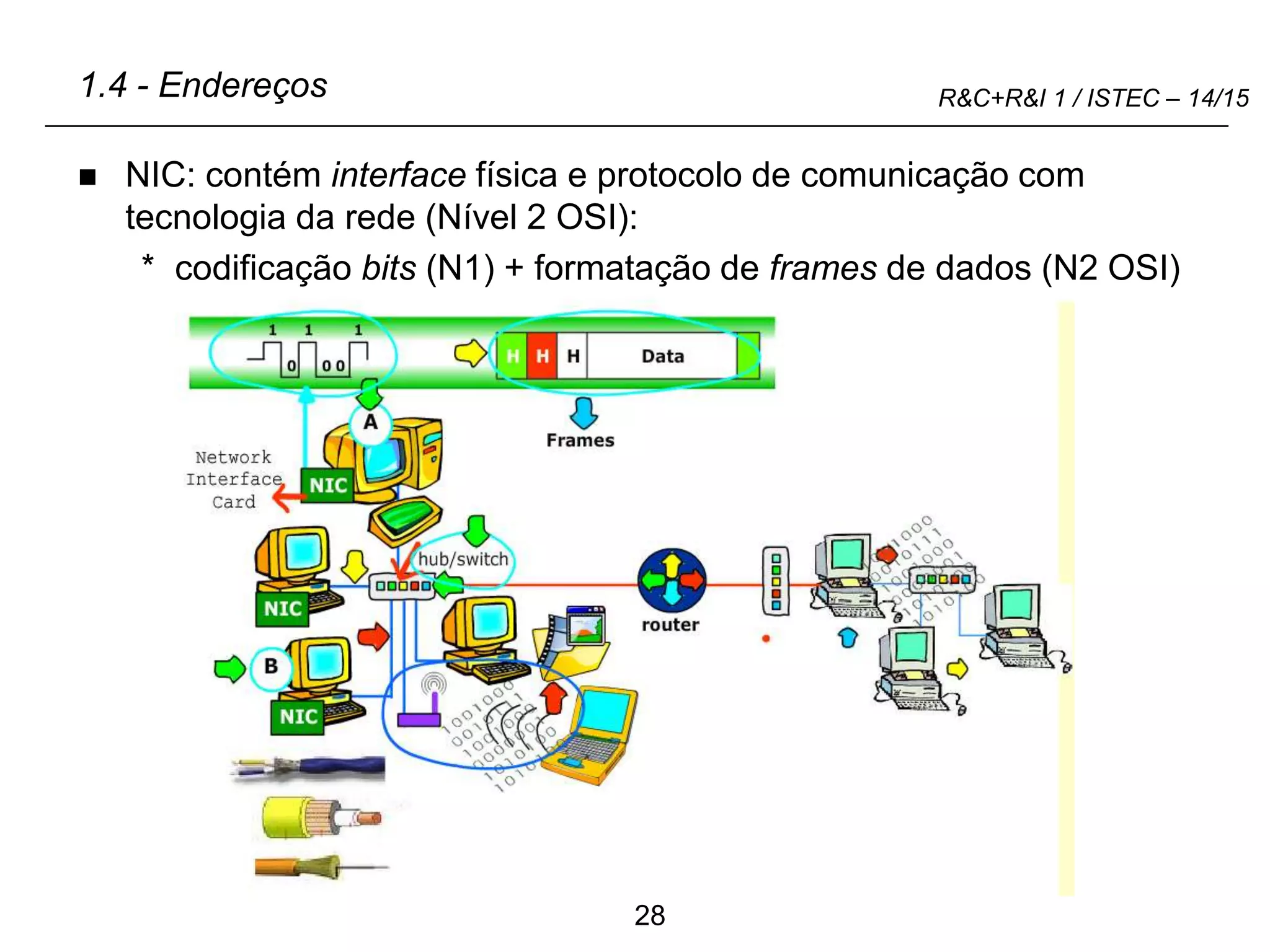

1.4 - Endereços
 NIC: contém interface física e protocolo de comunicação com
tecnologia da rede (Nível 2 OSI):
* codificação bits (N1) + formatação de frames de dados (N2 OSI)

13. 29
R&C+R&I 1 / ISTEC – 14/15

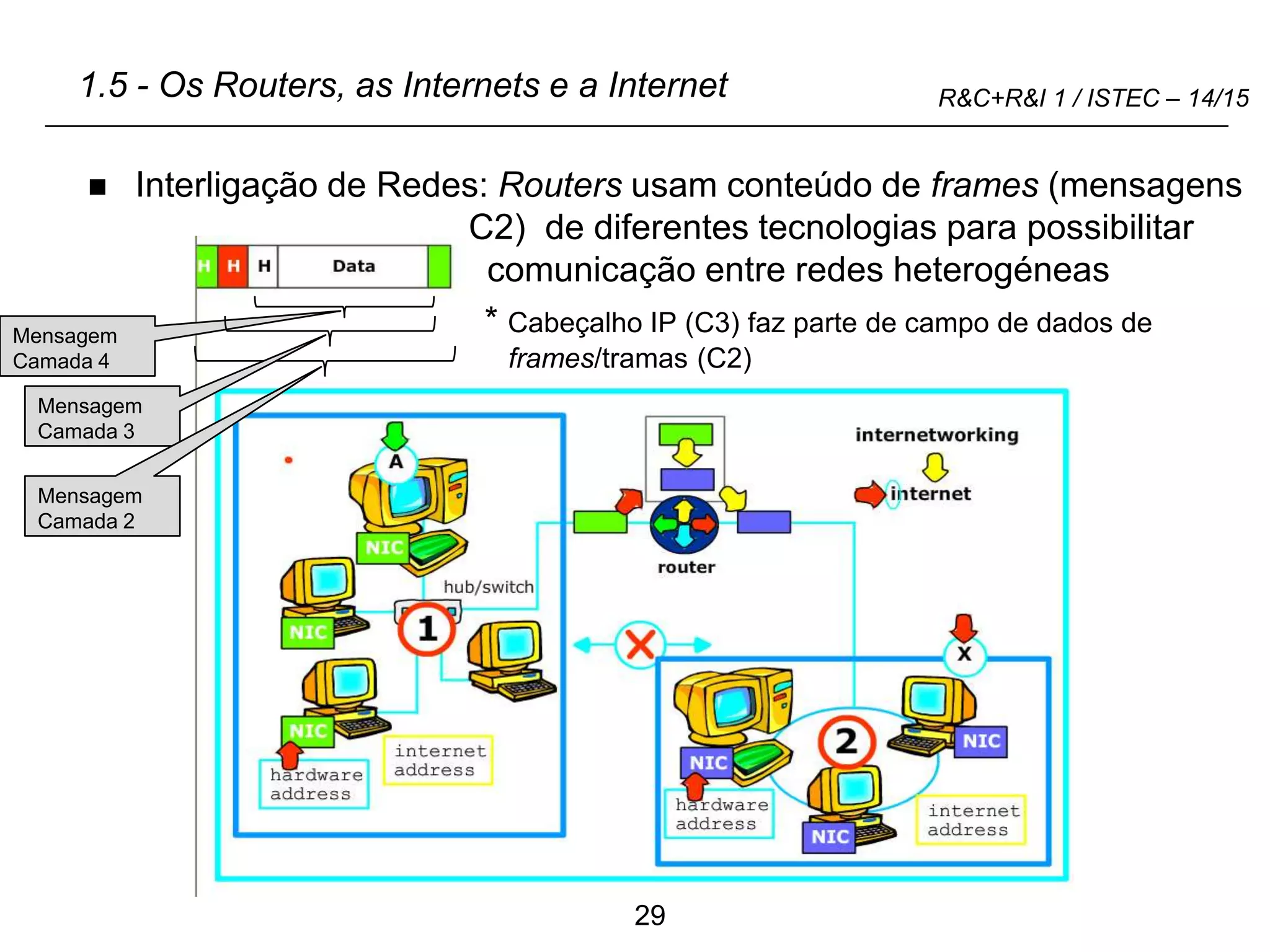

1.5 - Os Routers, as Internets e a Internet
 Interligação de Redes: Routers usam conteúdo de frames (mensagens
C2) de diferentes tecnologias para possibilitar
comunicação entre redes heterogéneas
* Cabeçalho IP (C3) faz parte de campo de dados de
frames/tramas (C2)
Mensagem
Camada 4
Mensagem
Camada 3
Mensagem
Camada 2

14. 30
R&C+R&I 1 / ISTEC – 14/15

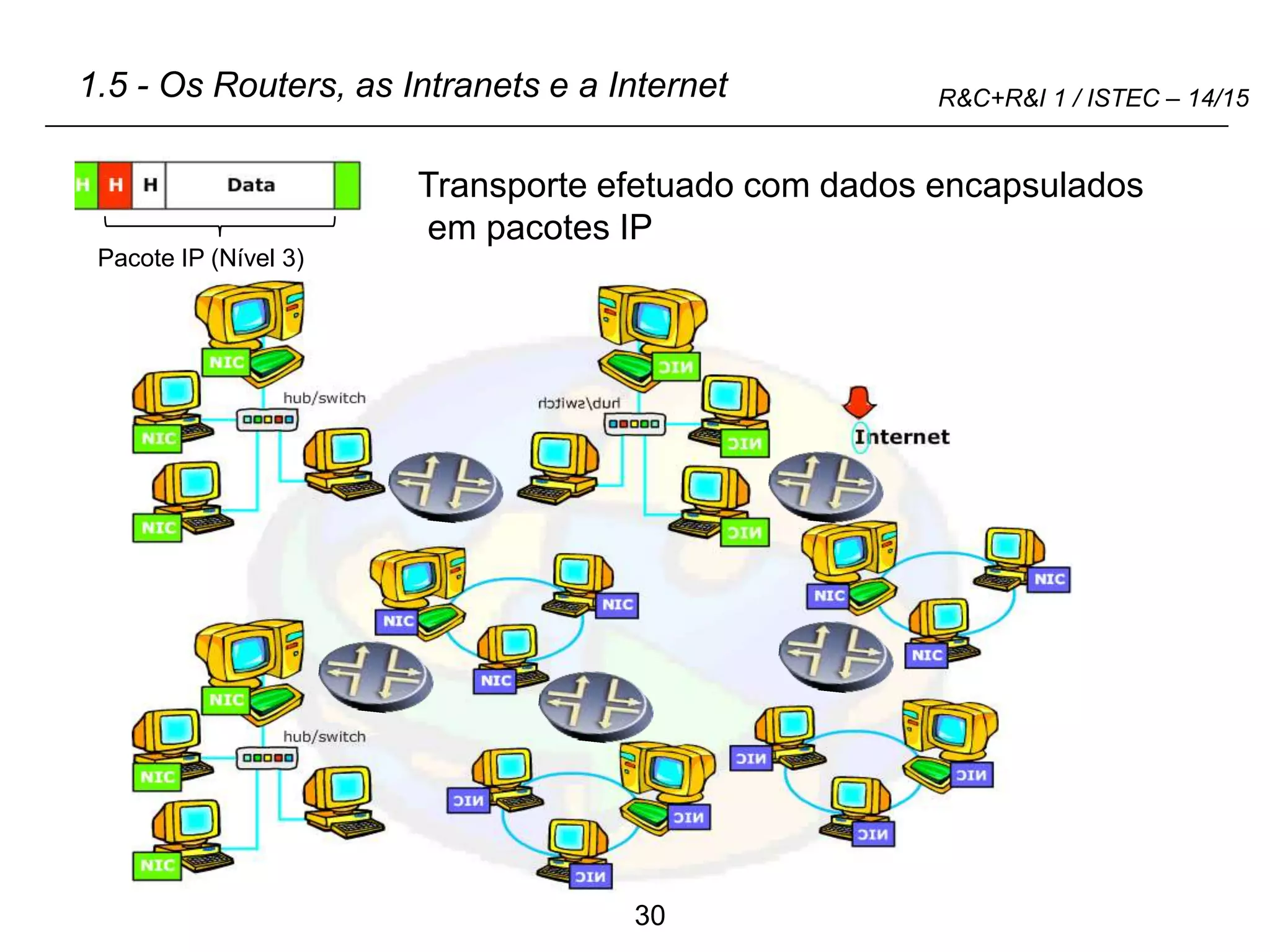

1.5 - Os Routers, as Intranets e a Internet
Transporte efetuado com dados encapsulados
em pacotes IP
Pacote IP (Nível 3)
