Desenho tecnico _normas_gerais

Desenho técnico – Normas gerais profª Mirian Carasek Página 1
UNIVERSIDADE DE PASSO FUNDO
FACULDADE DE ENGENHARIA E ARQUITETURA
CURSO DE ENGENHARIA CIVIL
CURSO DE ENGENHARIA DE ALIMENTOS
NÍVEL I
DESENHO TÉCNICO
NORMAS GERAIS
Profª Mirian Carasek

Representação de projetos de arquitetura

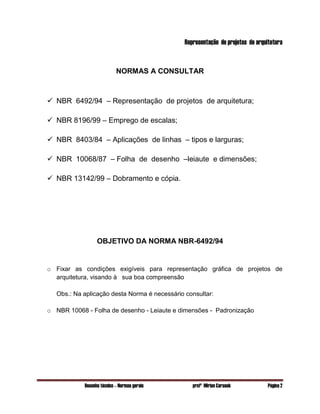

NORMAS A CONSULTAR
 NBR 6492/94 – Representação de projetos de arquitetura;
 NBR 8196/99 – Emprego de escalas;
 NBR 8403/84 – Aplicações de linhas – tipos e larguras;
 NBR 10068/87 – Folha de desenho –leiaute e dimensões;
 NBR 13142/99 – Dobramento e cópia.
OBJETIVO DA NORMA NBR-6492/94
o Fixar as condições exigíveis para representação gráfica de projetos de
arquitetura, visando à sua boa compreensão
Obs.: Na aplicação desta Norma é necessário consultar:
o NBR 10068 - Folha de desenho - Leiaute e dimensões - Padronização

DEFINIÇÕES DA NORMA NBR-6492/94
o Planta de situação;
o Planta de locação (ou implantação);
o Planta de edificação;
o Corte;
o Fachada - Representação gráfica de planos externos da edificação;
o Elevações - Representação gráfica de planos internos ou de elementos da
edificação;
o Detalhes ou ampliações;
o Escala;
o Programa de necessidades;
o Memorial justificativo;
o Especificação;
o etc;
CONDIÇÕES GERAIS
o Papel
o Os desenhos devem ser executados em papéis transparentes ou opacos,
de resistência e durabilidade apropriadas;
o A escolha do tipo de papel deve ser feita em função dos objetivos, do tipo
do projeto e das facilidades de reprodução, a saber:
 Formatos do papel
 O formato básico para desenhos técnicos é o retângulo de área
igual a 1 m², e lados medindo 841 mm x 1189 mm, guardando entre si a
mesma relação que existe entre o lado de um quadrado e sua diagonal
:

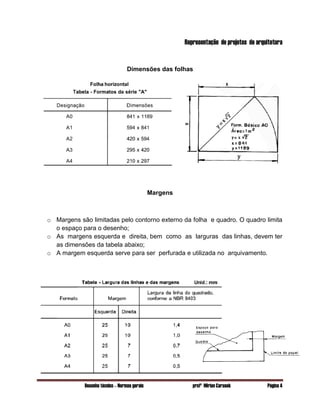

Dimensões das folhas
Margens
o Margens são limitadas pelo contorno externo da folha e quadro. O quadro limita
o espaço para o desenho;
o As margens esquerda e direita, bem como as larguras das linhas, devem ter
as dimensões da tabela abaixo;
o A margem esquerda serve para ser perfurada e utilizada no arquivamento.

Configuração da folha
o A região acima da legenda é reservada para marcas de revisão, para
observações, convenções e carimbos de aprovação de órgãos públicos.
Posição de leitura
o Os desenhos devem ser lidos da base da folha de desenho ou de sua direita. As
posições inversas a estas (leitura de cima para baixo ou da esquerda para a
direita) são consideradas “de cabeça para baixo”.

CONDIÇÕES GERAIS
o Carimbo, selo legenda ou quadro
Conteúdo mínimo da legenda:
 Designação e emblema da empresa que está elaborando o projeto ou a obra;
 Nome do responsável técnico pelo conteúdo do desenho, com sua
identificação (inscrição no órgão de classe) e local para assinatura;
 Local e data;
 Nome ou conteúdo do projeto;
 Conteúdo da prancha (quais desenhos estão presentes na prancha)
 Escala(s) adotada(s) no desenho e unidade;
 Número da prancha;
 Áreas (construída, terreno).

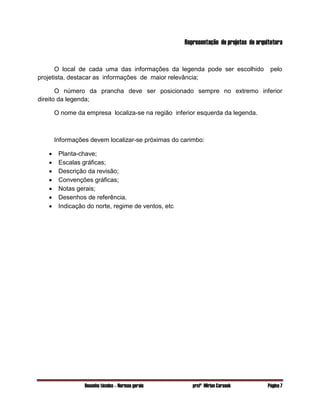

O local de cada uma das informações da legenda pode ser escolhido pelo
projetista, destacar as informações de maior relevância;
O número da prancha deve ser posicionado sempre no extremo inferior
direito da legenda;
O nome da empresa localiza-se na região inferior esquerda da legenda.
Informações devem localizar-se próximas do carimbo:
 Planta-chave;
 Escalas gráficas;
 Descrição da revisão;
 Convenções gráficas;
 Notas gerais;
 Desenhos de referência.
 Indicação do norte, regime de ventos, etc

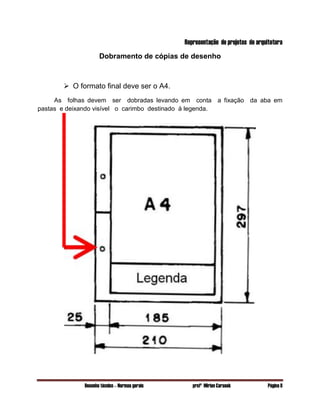

Dobramento de cópias de desenho
 O formato final deve ser o A4.
As folhas devem ser dobradas levando em conta a fixação da aba em
pastas e deixando visível o carimbo destinado à legenda.

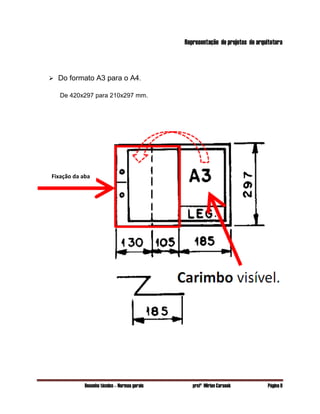

 Do formato A3 para o A4.
De 420x297 para 210x297 mm.
Fixação da aba

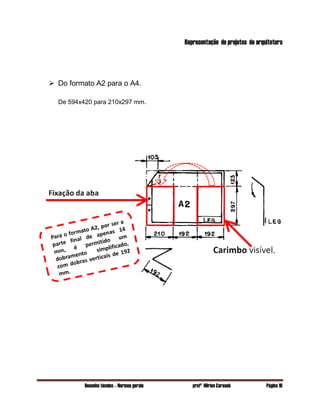

De 594x420 para 210x297 mm.

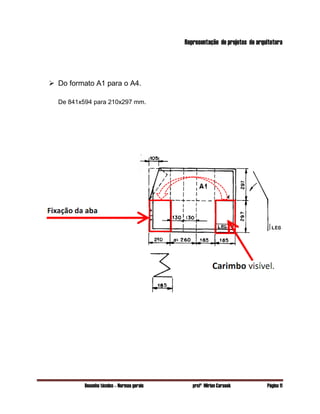

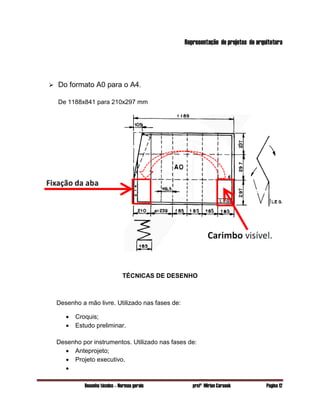

De 841x594 para 210x297 mm.

De 1188x841 para 210x297 mm
TÉCNICAS DE DESENHO
Desenho a mão livre. Utilizado nas fases de:
 Croquis;
 Estudo preliminar.
Desenho por instrumentos. Utilizado nas fases de:
 Anteprojeto;
 Projeto executivo.


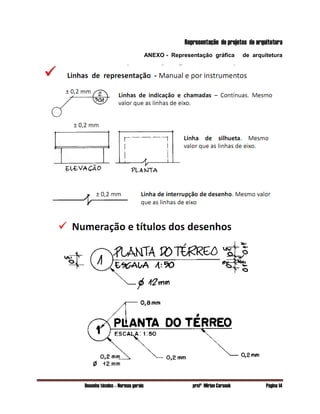

ANEXO - Representação gráfica de arquitetura

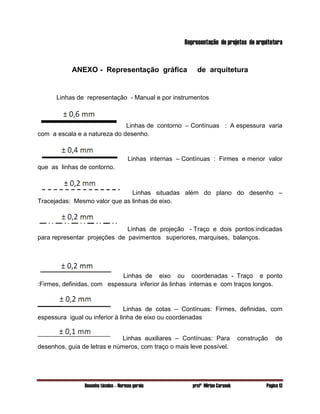

Linhas de representação - Manual e por instrumentos
Linhas de contorno – Contínuas : A espessura varia
com a escala e a natureza do desenho.
Linhas internas – Contínuas : Firmes e menor valor
que as linhas de contorno.
Linhas situadas além do plano do desenho –
Tracejadas: Mesmo valor que as linhas de eixo.
Linhas de projeção - Traço e dois pontos:indicadas
para representar projeções de pavimentos superiores, marquises, balanços.
Linhas de eixo ou coordenadas - Traço e ponto
:Firmes, definidas, com espessura inferior às linhas internas e com traços longos.
Linhas de cotas – Contínuas: Firmes, definidas, com
espessura igual ou inferior à linha de eixo ou coordenadas
Linhas auxiliares – Contínuas: Para construção de
desenhos, guia de letras e números, com traço o mais leve possível.
