1. Introdução ao
Desenho Técnico
1

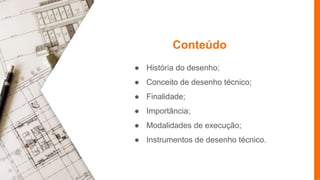

2. ● História do desenho;
● Conceito de desenho técnico;
● Finalidade;
● Importância;
● Modalidades de execução;
● Instrumentos de desenho técnico.
Conteúdo

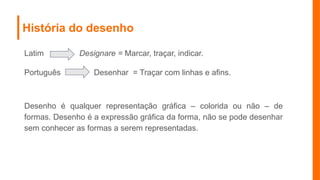

3. História do desenho
Latim Designare = Marcar, traçar, indicar.
Português Desenhar = Traçar com linhas e afins.
Desenho é qualquer representação gráfica – colorida ou não – de
formas. Desenho é a expressão gráfica da forma, não se pode desenhar
sem conhecer as formas a serem representadas.

4. História do desenho
Desde épocas muito antigas, o desenho é uma forma importante de
comunicação. E essa comunicação (representação gráfica) trouxe grandes
contribuições para a compreensão da História.
O conteúdo dos desenhos, conta das caçadas, festividades, rituais e
dia a dia dos primórdios. A teoria mais aceita é que os humanos usavam
esse tipo de arte para registrar suas vidas, conquistas, entre outros,
denotando que essa é uma característica intrínseca.

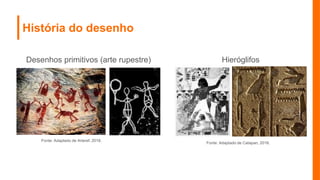

5. História do desenho
Desenhos primitivos (arte rupestre) Hieróglifos
Fonte: Adaptado de Arteref, 2018.
Fonte: Adaptado de Catapan, 2016.

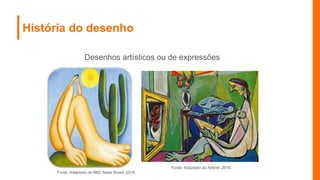

6. História do desenho
Desenhos artísticos ou de expressões
Fonte: Adaptado de Arteref, 2019.
Fonte: Adaptado de BBC News Brasil, 2019.

7. História do desenho

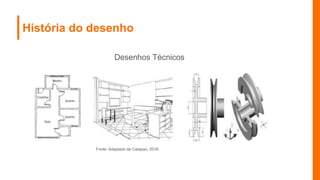

Desenhos Técnicos
Fonte: Adaptado de Catapan, 2016.

8. Conceito
O que é Desenho Técnico??

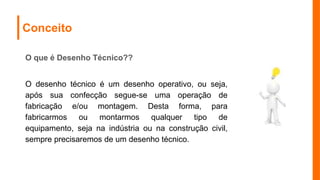

9. Conceito
O que é Desenho Técnico??
O desenho técnico é um desenho operativo, ou seja,
após sua confecção segue-se uma operação de
fabricação e/ou montagem. Desta forma, para
fabricarmos ou montarmos qualquer tipo de
equipamento, seja na indústria ou na construção civil,
sempre precisaremos de um desenho técnico.

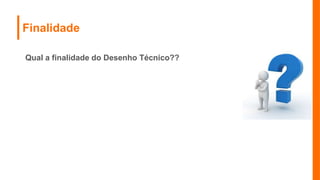

10. Finalidade
Qual a finalidade do Desenho Técnico??

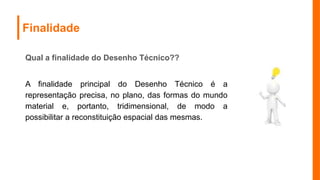

11. Finalidade
Qual a finalidade do Desenho Técnico??
A finalidade principal do Desenho Técnico é a
representação precisa, no plano, das formas do mundo
material e, portanto, tridimensional, de modo a
possibilitar a reconstituição espacial das mesmas.

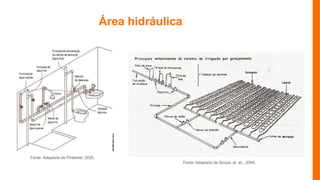

12. Área hidráulica
Fonte: Adaptado de Souza. et. al.,, 2005.
Fonte: Adaptado de Pinterest, 2020.

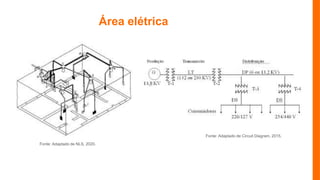

13. Área elétrica
Fonte: Adaptado de NLS, 2020.
Fonte: Adaptado de Circuit Diagram, 2015.

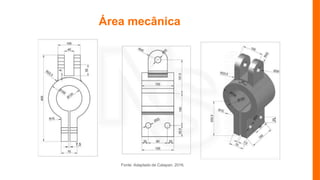

14. Área mecânica
Fonte: Adaptado de Catapan, 2016.

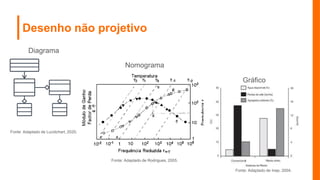

15. Desenho não projetivo
Diagrama
Nomograma
Gráfico
Fonte: Adaptado de Lucidchart, 2020.
Fonte: Adaptado de Rodrigues, 2005.
Fonte: Adaptado de Inep, 2004.

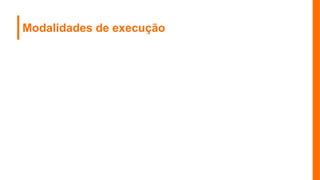

16. Modalidades de execução

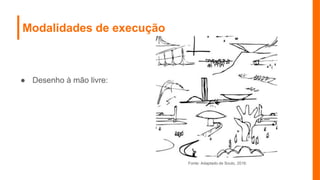

17. Modalidades de execução
● Desenho à mão livre:
Fonte: Adaptado de Souto, 2016.

18. Modalidades de execução
● Desenho instrumental:
Fonte: Adaptado de Viva Decora, 2020.

19. Modalidades de execução

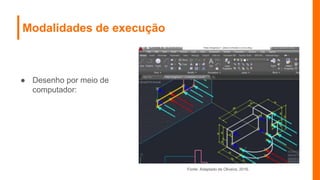

● Desenho por meio de
computador:
Fonte: Adaptado de Oliveira, 2016.

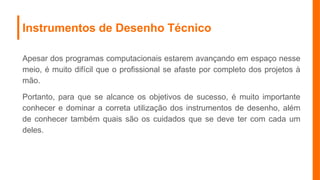

20. Instrumentos de Desenho Técnico
Apesar dos programas computacionais estarem avançando em espaço nesse
meio, é muito difícil que o profissional se afaste por completo dos projetos à
mão.
Portanto, para que se alcance os objetivos de sucesso, é muito importante
conhecer e dominar a correta utilização dos instrumentos de desenho, além
de conhecer também quais são os cuidados que se deve ter com cada um
deles.

21. Instrumentos de Desenho Técnico
Pranchetas:

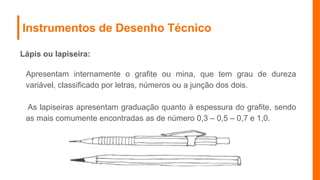

22. Instrumentos de Desenho Técnico
Lápis ou lapiseira:
Apresentam internamente o grafite ou mina, que tem grau de dureza
variável, classificado por letras, números ou a junção dos dois.
As lapiseiras apresentam graduação quanto à espessura do grafite, sendo
as mais comumente encontradas as de número 0,3 – 0,5 – 0,7 e 1,0.

23. Instrumentos de Desenho Técnico
Lápis ou lapiseira:

24. Instrumentos de Desenho Técnico

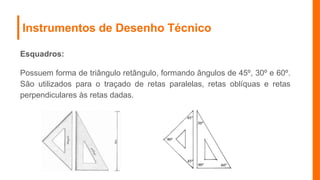

Esquadros:
Possuem forma de triângulo retângulo, formando ângulos de 45º, 30º e 60º.
São utilizados para o traçado de retas paralelas, retas oblíquas e retas
perpendiculares às retas dadas.

25. Instrumentos de Desenho Técnico
Escalímetro:
Desenvolvida no formato triangular com seis tipos de escala sendo 1:20,
1:25, 1:50, 1:75, 1:100 e 1:125.
A escala adotada deve ser indicada na legenda do desenho e quando em
uma mesma prancha se utilizar vários tipos de escala, deve-se colocar
abaixo do desenho cada uma.
A escala é a razão existente entre as medidas no papel do desenho e as
medidas reais do objeto.

26. Instrumentos de Desenho Técnico

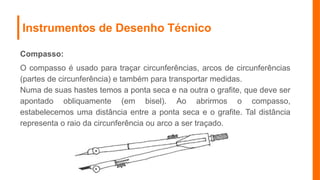

Compasso:
O compasso é usado para traçar circunferências, arcos de circunferências
(partes de circunferência) e também para transportar medidas.
Numa de suas hastes temos a ponta seca e na outra o grafite, que deve ser
apontado obliquamente (em bisel). Ao abrirmos o compasso,
estabelecemos uma distância entre a ponta seca e o grafite. Tal distância
representa o raio da circunferência ou arco a ser traçado.

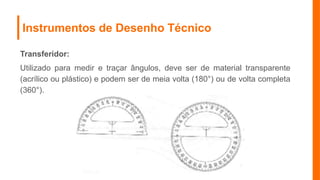

27. Instrumentos de Desenho Técnico
Transferidor:
Utilizado para medir e traçar ângulos, deve ser de material transparente
(acrílico ou plástico) e podem ser de meia volta (180°) ou de volta completa
(360°).

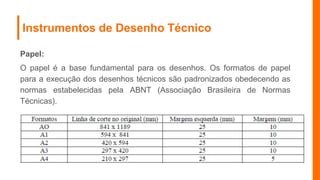

28. Instrumentos de Desenho Técnico
Papel:
O papel é a base fundamental para os desenhos. Os formatos de papel
para a execução dos desenhos técnicos são padronizados obedecendo as
normas estabelecidas pela ABNT (Associação Brasileira de Normas
Técnicas).

29. Instrumentos de Desenho Técnico

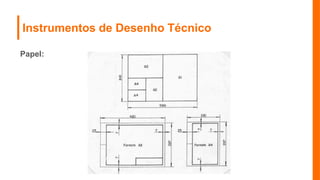

Papel:

30. Instrumentos de Desenho Técnico
Borracha:
Branca e macia, preferencialmente de plástico sintético. Para pequenos
erros, usa-se também o lápis-borracha
Régua:
Em acrílico ou plástico transparente, graduada em cm (centímetros) e mm
(milímetros)

31. “Eu prefiro desenhar do que falar. O
desenho é mais rápido, e deixa pouco
espaço para mentiras”
(Le Corbusier, 1923)
