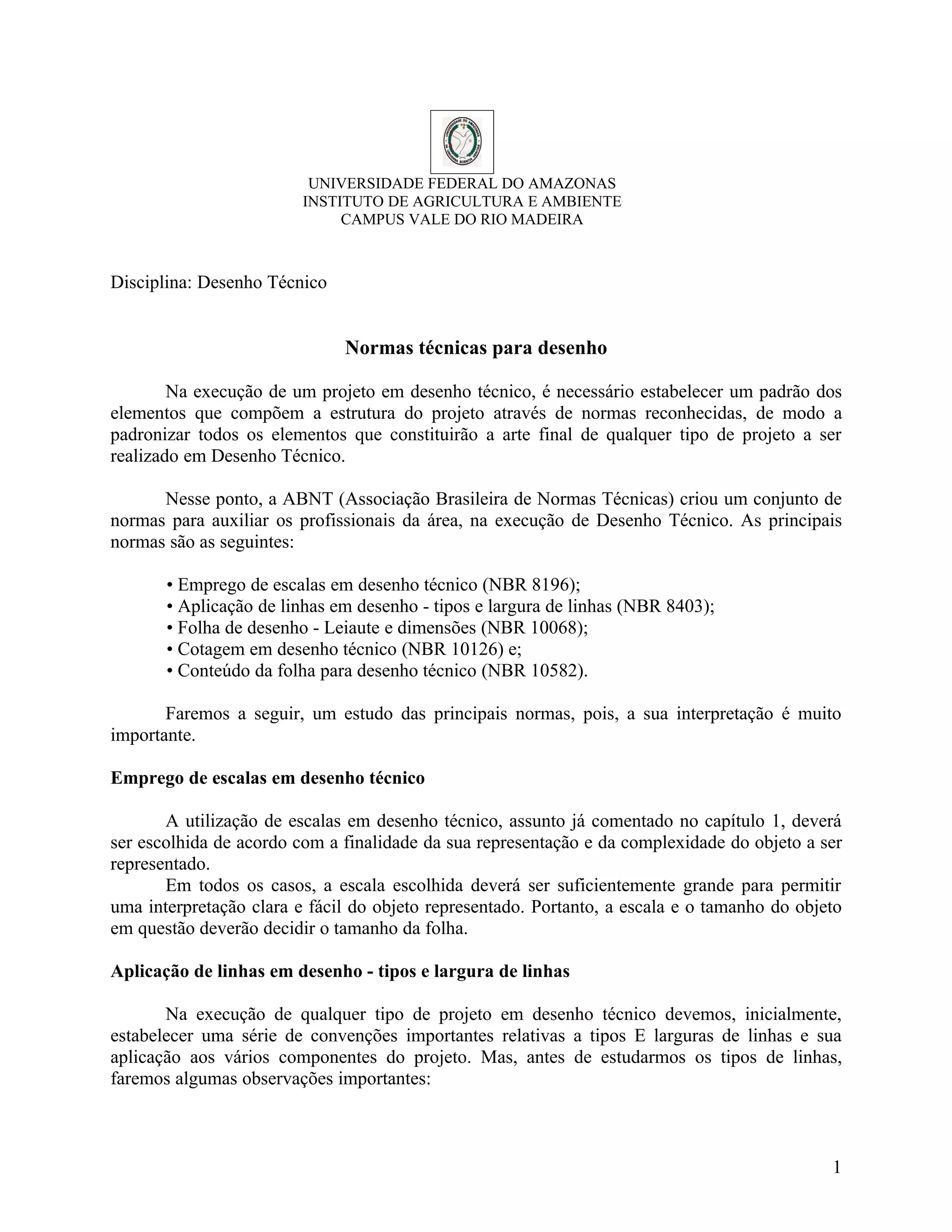

Normas técnicas para desenho
Na execução de um projeto em desenho técnico, é necessário estabelecer um padrão dos
elementos que compõem a estrutura do projeto através de normas reconhecidas, de modo a
padronizar todos os elementos que constituirão a arte final de qualquer tipo de projeto a ser
realizado em Desenho Técnico.
Nesse ponto, a ABNT (Associação Brasileira de Normas Técnicas) criou um conjunto de
normas para auxiliar os profissionais da área, na execução de Desenho Técnico. As principais
normas são as seguintes:
• Emprego de escalas em desenho técnico (NBR 8196);
• Aplicação de linhas em desenho - tipos e largura de linhas (NBR 8403);
• Folha de desenho - Leiaute e dimensões (NBR 10068);
• Cotagem em desenho técnico (NBR 10126) e;
• Conteúdo da folha para desenho técnico (NBR 10582).
Faremos a seguir, um estudo das principais normas, pois, a sua interpretação é muito
importante.
Emprego de escalas em desenho técnico
A utilização de escalas em desenho técnico, assunto já comentado no capítulo 1, deverá
ser escolhida de acordo com a finalidade da sua representação e da complexidade do objeto a ser
representado.
Em todos os casos, a escala escolhida deverá ser suficientemente grande para permitir
uma interpretação clara e fácil do objeto representado. Portanto, a escala e o tamanho do objeto
em questão deverão decidir o tamanho da folha.
Aplicação de linhas em desenho - tipos e largura de linhas
Na execução de qualquer tipo de projeto em desenho técnico devemos, inicialmente,
estabelecer uma série de convenções importantes relativas a tipos E larguras de linhas e sua
aplicação aos vários componentes do projeto. Mas, antes de estudarmos os tipos de linhas,
faremos algumas observações importantes:
1

2. a) Na execução de qualquer traçado, independente do tipo de linha, a ponta do lápis ou a
lapiseira deverá estar devidamente apoiado sobre a face do esquadro ou da régua T.
b) Para obter um traçado uniforme, gire lentamente o lápis ou lapiseira durante a execução
do desenho.
c) Inicie o desenho com linhas mais claras e finas que são mais fáceis de serem apagadas.
Ao final, de o acabamento com outros tipos de linhas.
Na Tabela 1, apresentamos os principais tipos de linhas utilizadas em desenho arquitetônico.

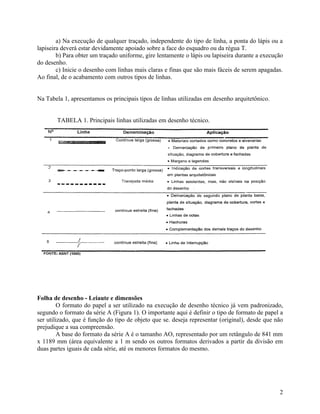

TABELA 1. Principais linhas utilizadas em desenho técnico.
Folha de desenho - Leiaute e dimensões
O formato do papel a ser utilizado na execução de desenho técnico já vem padronizado,
segundo o formato da série A (Figura 1). O importante aqui é definir o tipo de formato de papel a
ser utilizado, que é função do tipo de objeto que se. deseja representar (original), desde que não
prejudique a sua compreensão.
A base do formato da série A é o tamanho AO, representado por um retângulo de 841 mm
x 1189 mm (área equivalente a 1 m sendo os outros formatos derivados a partir da divisão em
duas partes iguais de cada série, até os menores formatos do mesmo.
2

3. A3 A2
A1 A0

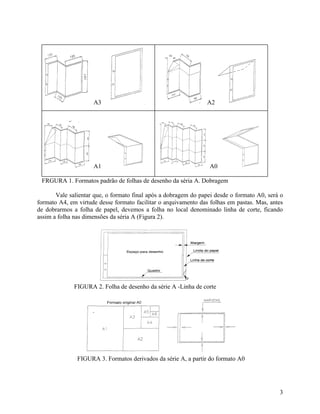

FRGURA 1. Formatos padrão de folhas de desenho da séria A. Dobragem
Vale salientar que, o formato final após a dobragem do papei desde o formato A0, será o
formato A4, em virtude desse formato facilitar o arquivamento das folhas em pastas. Mas, antes
de dobrarmos a folha de papel, devemos a folha no local denominado linha de corte, ficando
assim a folha nas dimensões da séria A (Figura 2).
FIGURA 2. Folha de desenho da série A -Linha de corte
FIGURA 3. Formatos derivados da série A, a partir do formato A0
3

4. Observando a Figura 3, podemos notar como fica a divisão das folhas da série A, desde o
formato A0, até o formato A6. Portanto, a partir do formato AO, podemos ter as seguintes
dimensões do outros formatos da série A.

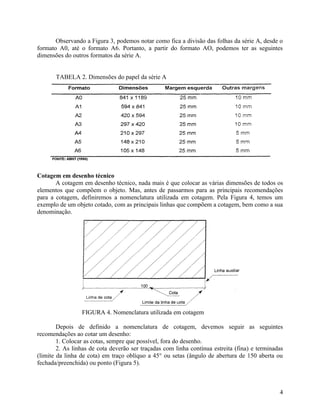

TABELA 2. Dimensões do papel da série A
Cotagem em desenho técnico
A cotagem em desenho técnico, nada mais é que colocar as várias dimensões de todos os
elementos que compõem o objeto. Mas, antes de passarmos para as principais recomendações
para a cotagem, definiremos a nomenclatura utilizada em cotagem. Pela Figura 4, temos um
exemplo de um objeto cotado, com as principais linhas que compõem a cotagem, bem como a sua
denominação.
FIGURA 4. Nomenclatura utilizada em cotagem
Depois de definido a nomenclatura de cotagem, devemos seguir as seguintes
recomendações ao cotar um desenho:
1. Colocar as cotas, sempre que possível, fora do desenho.
2. As linhas de cota deverão ser traçadas com linha contínua estreita (fina) e terminadas
(limite da linha de cota) em traço oblíquo a 45° ou setas (ângulo de abertura de 150 aberta ou
fechada/preenchida) ou ponto (Figura 5).
4

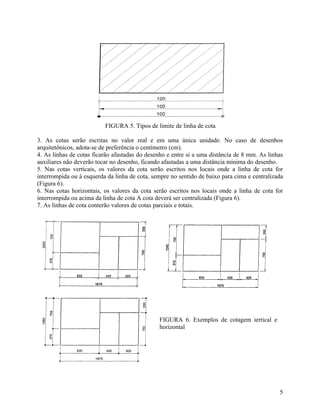

5. FIGURA 5. Tipos de limite de linha de cota
3. As cotas serão escritas no valor real e em uma única unidade. No caso de desenhos
arquitetônicos, adota-se de preferência o centímetro (cm).
4. As linhas de cotas ficarão afastadas do desenho e entre si a uma distância de 8 mm. As linhas
auxiliares não deverão tocar no desenho, ficando afastadas a uma distância mínima do desenho.
5. Nas cotas verticais, os valores da cota serão escritos nos locais onde a linha de cota for
interrompida ou à esquerda da linha de cota, sempre no sentido de baixo para cima e centralizada
(Figura 6).
6. Nas cotas horizontais, os valores da cota serão escritos nos locais onde a linha de cota for
interrompida ou acima da linha de cota A cota deverá ser centralizada (Figura 6).
7. As linhas de cota conterão valores de cotas parciais e totais.
FIGURA 6. Exemplos de cotagem iertical e
horizontal
5

6. Conteúdo da folha para desenho técnico
Depois de feita a escolha do tipo de folha a ser utilizado em desenho técnico, bem como o
material e acessórios, devemos definir condições para a disposição do desenho na folha, posição
para textos e espaço para legenda.
O espaço para desenho é aquele onde são dispostos os desenhos tanto na posição
horizontal ou vertical, devendo, se possível, dispô-los considerando o dobramento da folha de
papel.
O espaço para texto tem corno objetivo fornecer às informações que julgar necessárias
para o entendimento do desenho a ser realizado, como por exemplo, explanação sobre o projeto
(símbolos especiais, abreviaturas, etc.), instruções como realizar o projeto (material, local de
montagem, número de peças, etc.), localização da planta de situação e outras informações
pertinentes ao projeto.
Na Figura 7, apresentamos os formatos comuns de disposição do desenho, texto e legenda
na folha de papel.

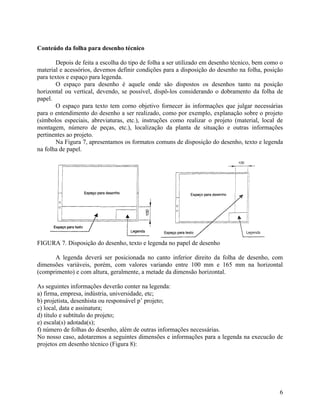

FIGURA 7. Disposição do desenho, texto e legenda no papel de desenho
A legenda deverá ser posicionada no canto inferior direito da folha de desenho, com
dimensões variáveis, porém, com valores variando entre 100 mm e 165 mm na horizontal
(comprimento) e com altura, geralmente, a metade da dimensão horizontal.
As seguintes informações deverão conter na legenda:
a) firma, empresa, indústria, universidade, etc;
b) projetista, desenhista ou responsável p’ projeto;
c) local, data e assinatura;
d) título e subtítulo do projeto;
e) escala(s) adotada(s);
f) número de folhas do desenho, além de outras informações necessárias.
No nosso caso, adotaremos a seguintes dimensões e informações para a legenda na execucão de
projetos em desenho técnico (Figura 8):
6

7. UNIVERSIDADE FEDERAL DO AMAZONAS

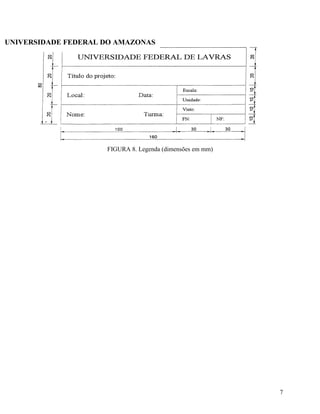

FIGURA 8. Legenda (dimensões em mm)
