Este documento descreve os materiais e normas usados para desenho técnico. Ele lista réguas, esquadros, compassos e transferidores como ferramentas para desenho à mão, e computadores para desenho digital. Também explica o uso de escalas em projetos, como 1:20 ou 1:100, para representar proporcionalmente objetos em tamanho real. Por fim, apresenta normas técnicas para desenho como apoiar a lapiseira no esquadro, usar linhas claras e cotar desenhos.

1. UNIDADE ll

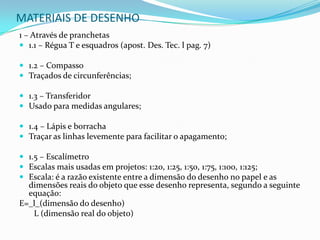

2. MATERIAIS DE DESENHO1 – Através de pranchetas1.1 – Régua T e esquadros (apost. Des. Tec. l pag. 7)1.2 – CompassoTraçados de circunferências;1.3 – TransferidorUsado para medidas angulares;1.4 – Lápis e borrachaTraçar as linhas levemente para facilitar o apagamento; 1.5 – EscalímetroEscalas mais usadas em projetos: 1:20, 1:25, 1:50, 1:75, 1:100, 1:125;Escala: é a razão existente entre a dimensão do desenho no papel e as dimensões reais do objeto que esse desenho representa, segundo a seguinte equação:E=_l_(dimensão do desenho) L (dimensão real do objeto)

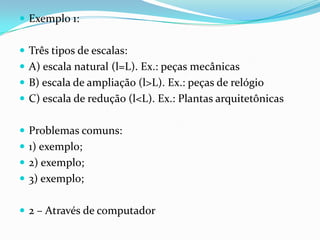

3. Exemplo 1:Três tipos de escalas:A) escala natural (l=L). Ex.: peças mecânicasB) escala de ampliação (l>L). Ex.: peças de relógioC) escala de redução (l<L). Ex.: Plantas arquitetônicasProblemas comuns:1) exemplo;2) exemplo;3) exemplo;2 – Através de computador

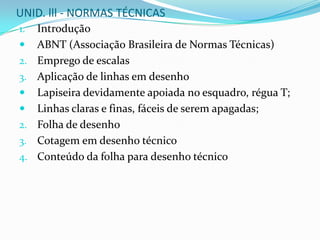

4. UNID. lll - NORMAS TÉCNICASIntroduçãoABNT (Associação Brasileira de Normas Técnicas)Emprego de escalasAplicação de linhas em desenhoLapiseira devidamente apoiada no esquadro, régua T;Linhas claras e finas, fáceis de serem apagadas;Folha de desenhoCotagem em desenho técnicoConteúdo da folha para desenho técnico
