Os gráficos termopluviométricos representam a variação da temperatura e da precipitação ao longo de um ano em um local específico, usando uma escala em que a precipitação é o dobro da temperatura. Para construí-los, é necessário seguir etapas específicas que envolvem a marcação de eixos e a plotagem de pontos e barras com base em dados mensais de temperatura e precipitação. O resultado final deve incluir eixos dimensionados adequadamente, com suas respectivas unidades e um título.

1. O que são?
Como construí-los?

2. O que é um Gráfico
Termopluviométrico?
Os gráficos
termopluviométricos são
gráficos que permitem
representar simultaneamente
a variação da temperatura e
da precipitação ao longo de
um ano, num determinado
lugar.

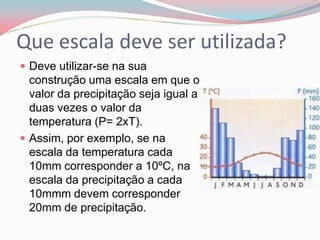

3. Que escala deve ser utilizada?
 Deve utilizar-se na sua
construção uma escala em que o
valor da precipitação seja igual a
duas vezes o valor da
temperatura (P= 2xT).
 Assim, por exemplo, se na
escala da temperatura cada
10mm corresponder a 10ºC, na
escala da precipitação a cada
10mmm devem corresponder
20mm de precipitação.

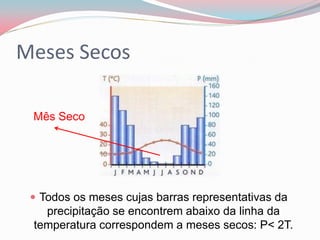

4. Meses Secos
Mês Seco
 Todos os meses cujas barras representativas da
precipitação se encontrem abaixo da linha da
temperatura correspondem a meses secos: P< 2T.

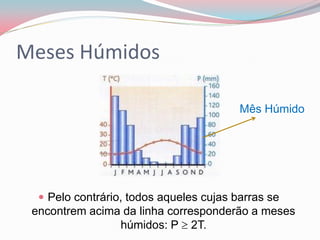

5. Meses Húmidos
Mês Húmido
 Pelo contrário, todos aqueles cujas barras se
encontrem acima da linha corresponderão a meses
húmidos: P  2T.

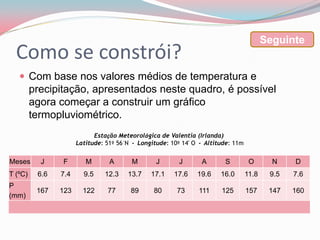

6. Seguinte
Como se constrói?
 Com base nos valores médios de temperatura e
precipitação, apresentados neste quadro, é possível
agora começar a construir um gráfico
termopluviométrico.
Estação Meteorológica de Valentia (Irlanda)
Latitude: 51º 56´N - Longitude: 10º 14' O - Altitude: 11m
Meses J F M A M J J A S O N D
T (ºC) 6.6 7.4 9.5 12.3 13.7 17.1 17.6 19.6 16.0 11.8 9.5 7.6
P
167 123 122 77 89 80 73 111 125 157 147 160
(mm)

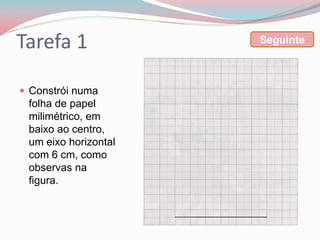

7. Tarefa 1 Seguinte
 Constrói numa
folha de papel
milimétrico, em
baixo ao centro,
um eixo horizontal
com 6 cm, como
observas na
figura.

8. Seguinte

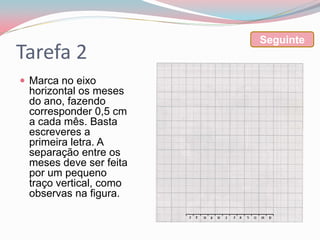

Tarefa 2
 Marca no eixo
horizontal os meses
do ano, fazendo
corresponder 0,5 cm
a cada mês. Basta
escreveres a
primeira letra. A
separação entre os
meses deve ser feita
por um pequeno
traço vertical, como
observas na figura.

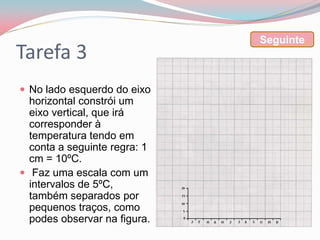

9. Seguinte
Tarefa 3
 No lado esquerdo do eixo
horizontal constrói um
eixo vertical, que irá
corresponder à
temperatura tendo em
conta a seguinte regra: 1
cm = 10ºC.
 Faz uma escala com um
intervalos de 5ºC,
também separados por
pequenos traços, como
podes observar na figura.

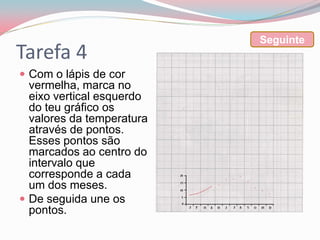

10. Seguinte
Tarefa 4
 Com o lápis de cor
vermelha, marca no
eixo vertical esquerdo
do teu gráfico os
valores da temperatura
através de pontos.
Esses pontos são
marcados ao centro do
intervalo que
corresponde a cada
um dos meses.
 De seguida une os
pontos.

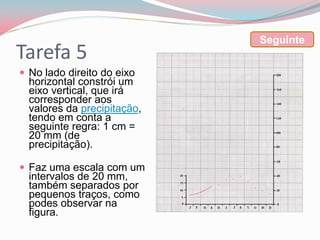

11. Seguinte
Tarefa 5
 No lado direito do eixo
horizontal constrói um
eixo vertical, que irá
corresponder aos
valores da precipitação,
tendo em conta a
seguinte regra: 1 cm =
20 mm (de
precipitação).
 Faz uma escala com um
intervalos de 20 mm,
também separados por
pequenos traços, como
podes observar na
figura.

12. Seguinte

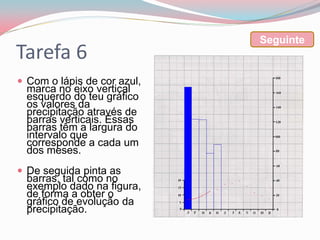

Tarefa 6
 Com o lápis de cor azul,
marca no eixo vertical
esquerdo do teu gráfico
os valores da
precipitação através de
barras verticais. Essas
barras têm a largura do
intervalo que
corresponde a cada um
dos meses.
 De seguida pinta as
barras, tal como no
exemplo dado na figura,
de forma a obter o
gráfico de evolução da
precipitação.

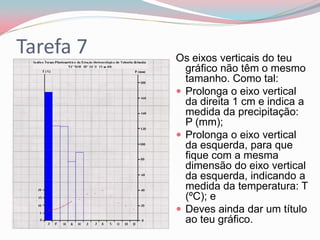

13. Tarefa 7 Os eixos verticais do teu
gráfico não têm o mesmo
tamanho. Como tal:
 Prolonga o eixo vertical
da direita 1 cm e indica a
medida da precipitação:
P (mm);
 Prolonga o eixo vertical
da esquerda, para que
fique com a mesma
dimensão do eixo vertical
da esquerda, indicando a
medida da temperatura: T
(ºC); e
 Deves ainda dar um título
ao teu gráfico.

14. Agora poderás
construir o teu
gráfico
termopluviométrico
…
Bom Trabalho!
