1. CONSTRUÇÃO DE
GRÁFICOS
TERMOPLUVIOMÉTRICOS

2. Construção de um gráfico termo pluviométrico*
Material necessário:
Folha de papel milimétrico
Lápis de carvão
Borracha
Régua
Caneta preta
Lápis de cor azul, vermelho
e amarelo
* Gráfico termo pluviométrico – gráfico que representa a variação da
temperatura e da precipitação.

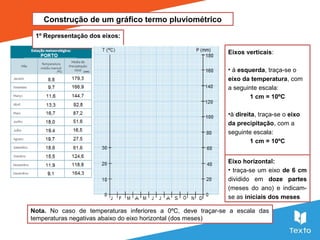

3. 1º Representação dos eixos:
Eixo horizontal:
• traça-se um eixo de 6 cm
dividido em doze partes
(meses do ano) e indicam-
se as iniciais dos meses
Construção de um gráfico termo pluviométrico
Eixos verticais:
• à esquerda, traça-se o
eixo da temperatura, com
a seguinte escala:
1 cm = 10ºC
•à direita, traça-se o eixo
da precipitação, com a
seguinte escala:
1 cm = 10ºC
Nota. No caso de temperaturas inferiores a 0ºC, deve traçar-se a escala das
temperaturas negativas abaixo do eixo horizontal (dos meses)

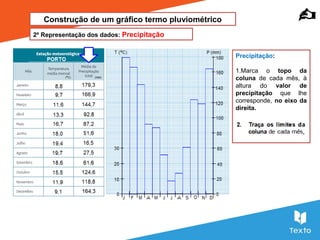

4. Construção de um gráfico termo pluviométrico
2º Representação dos dados: Precipitação

Precipitação:
1.Marca o topo da
coluna de cada mês, à
altura do valor de
precipitação que lhe
corresponde, no eixo da
direita.
.

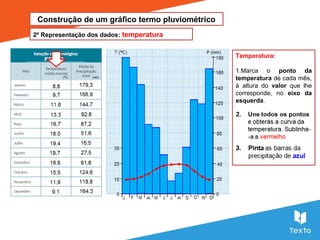

5. Construção de um gráfico termo pluviométrico
2º Representação dos dados: temperatura
Temperatura:
1.Marca o ponto da
temperatura de cada mês,
à altura do valor que lhe
corresponde, no eixo da
esquerda.

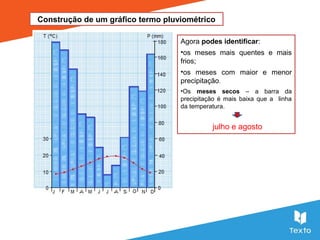

6. Construção de um gráfico termo pluviométrico
Agora podes identificar:
•os meses mais quentes e mais
frios;
•os meses com maior e menor
precipitação.
•Os meses secos – a barra da
precipitação é mais baixa que a linha
da temperatura.
julho e agosto

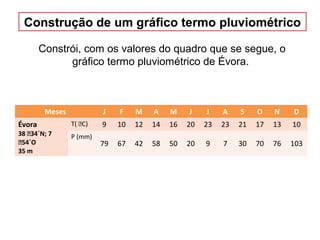

7. Constrói, com os valores do quadro que se segue, o
gráfico termo pluviométrico de Évora.
Meses J F M A M J J A S O N D
Évora
38 ͦ34΄N; 7
ͦ54΄O
35 m
T( ͦC) 9 10 12 14 16 20 23 23 21 17 13 10
P (mm)
79 67 42 58 50 20 9 7 30 70 76 103
Construção de um gráfico termo pluviométrico

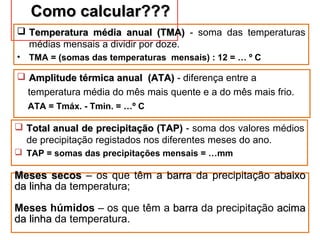

8. Como calcular???Como calcular???
 Temperatura média anual (TMA)Temperatura média anual (TMA) ­ soma das temperaturas
médias mensais a dividir por doze.
• TMA = (somas das temperaturas mensais) : 12 = … º C
 Amplitude térmica anual (ATA)Amplitude térmica anual (ATA) ­ diferença entre a
temperatura média do mês mais quente e a do mês mais frio.
ATA = Tmáx. - Tmin. = …º C
 Total anual de precipitação (TAP)Total anual de precipitação (TAP) ­ soma dos valores médios
de precipitação registados nos diferentes meses do ano.
 TAP = somas das precipitações mensais = …mm
Meses secosMeses secos – os que têm a barrabarra da precipitação abaixoabaixo
da linhada linha da temperatura;
Meses húmidos – os que têm a barrabarra da precipitação acimaacima
da linhada linha da temperatura.
