Este documento explica como construir e interpretar um gráfico termopluviométrico. Um gráfico termopluviométrico representa as temperaturas médias mensais e precipitação total de cada mês de uma localidade. Ele deve ser construído em papel milimétrico usando uma escala onde a precipitação é igual a duas vezes a temperatura, para identificar facilmente os meses secos e úmidos. O documento fornece instruções detalhadas sobre como construir este gráfico e aplica as instruções para construir os gr

1. Gráficos Termopluviométricos Ambiente e Desenvolvimento Rural Módulo 11

2. Gráfico Termopluviométrico O gráfico termopluviométrico é utilizado para representar um clima. Nele constam as temperaturas médias mensais e a precipitação total de cada mês.

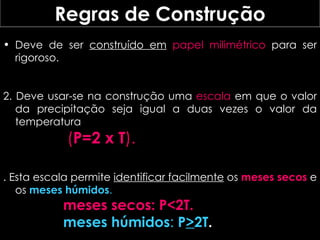

3. Deve de ser construído em papel milimétrico para ser rigoroso. 2. Deve usar-se na construção uma escala em que o valor da precipitação seja igual a duas vezes o valor da temperatura ( P=2 x T ). . Esta escala permite identificar facilmente os meses secos e os meses húmidos . meses secos: P<2T. meses húmidos : P > 2T . Regras de Construção

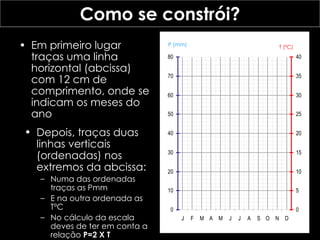

4. Como se constrói? Em primeiro lugar traças uma linha horizontal (abcissa) com 12 cm de comprimento, onde se indicam os meses do ano Depois, traças duas linhas verticais (ordenadas) nos extremos da abcissa: Numa das ordenadas traças as Pmm E na outra ordenada as TºC No cálculo da escala deves de ter em conta a relação P=2 X T P (mm) T (ºC)

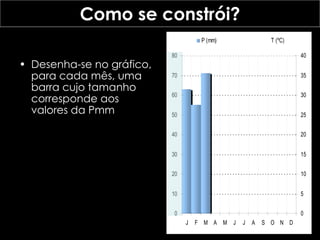

5. Desenha-se no gráfico, para cada mês, uma barra cujo tamanho corresponde aos valores da Pmm Como se constrói?

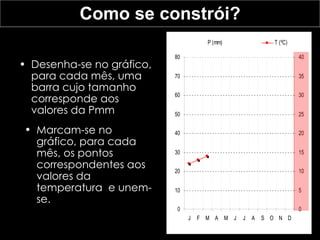

6. Desenha-se no gráfico, para cada mês, uma barra cujo tamanho corresponde aos valores da Pmm Como se constrói? Marcam-se no gráfico, para cada mês, os pontos correspondentes aos valores da temperatura e unem-se.

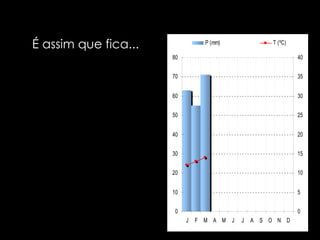

7. É assim que fica...

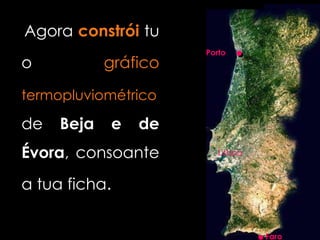

8. Agora constrói tu o gráfico termopluviométrico de Beja e de Évora , consoante a tua ficha . . Faro Porto . Lisboa

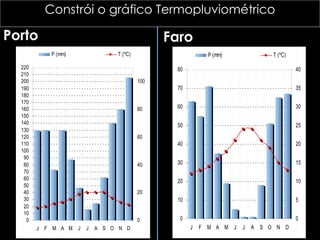

9. Constrói o gráfico Termopluviométrico Faro Porto

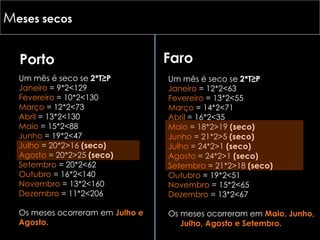

10. M eses secos Um mês é seco se 2*T≥P Janeiro = 9*2<129 Fevereiro = 10*2<130 Março = 12*2<73 Abril = 13*2<130 Maio = 15*2<88 Junho = 19*2<47 Julho = 20*2>16 (seco) Agosto = 20*2>25 (seco) Setembro = 20*2<62 Outubro = 16*2<140 Novembro = 13*2<160 Dezembro = 11*2<206 Os meses ocorreram em Julho e Agosto. Porto Faro Um mês é seco se 2*T≥P Janeiro = 12*2<63 Fevereiro = 13*2<55 Março = 14*2<71 Abril = 16*2<35 Maio = 18*2>19 (seco) Junho = 21*2>5 (seco) Julho = 24*2>1 (seco) Agosto = 24*2>1 (seco) Setembro = 21*2>18 (seco) Outubro = 19*2<51 Novembro = 15*2<65 Dezembro = 13*2<67 Os meses ocorreram em Maio, Junho, Julho, Agosto e Setembro.

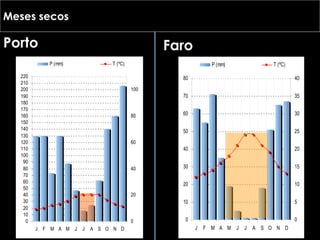

11. Meses secos Porto Faro
