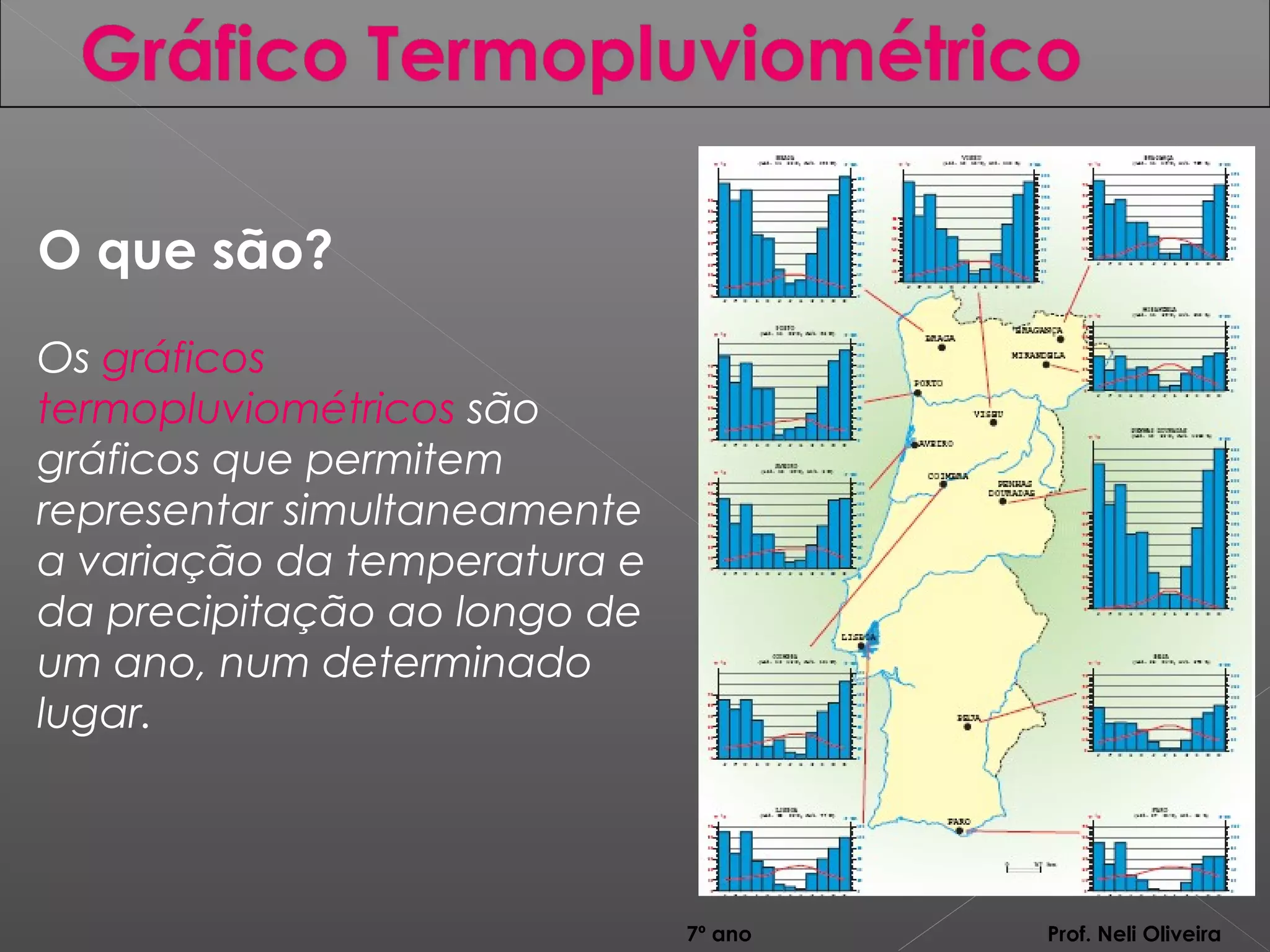

1. O que são?
Os gráficos
termopluviométricos são
gráficos que permitem
representar simultaneamente
a variação da temperatura e
da precipitação ao longo de
um ano, num determinado
lugar.
7º ano Prof. Neli Oliveira

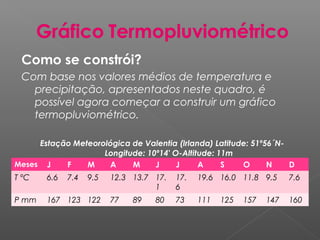

2. Como se constrói?
Com base nos valores médios de temperatura e
precipitação, apresentados neste quadro, é
possível agora começar a construir um gráfico
termopluviométrico.
Estação Meteorológica de Valentia (Irlanda) Latitude: 51º56´N-
Longitude: 10º14' O-Altitude: 11m
Meses J F M A M J J A S O N D
T ºC 6.6 7.4 9.5 12.3 13.7 17.
1
17.
6
19.6 16.0 11.8 9.5 7.6
P mm 167 123 122 77 89 80 73 111 125 157 147 160

3. Gráfico TermopluviométricoGráfico Termopluviométrico
Valentia
Mapa da Irlanda

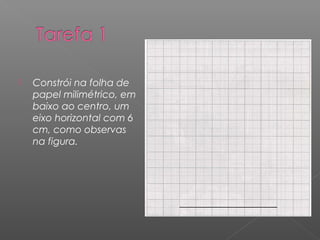

4.  Constrói na folha de
papel milimétrico, em
baixo ao centro, um
eixo horizontal com 6
cm, como observas
na figura.

5.  Marca no eixo
horizontal os meses do
ano, fazendo
corresponder 0,5 cm a
cada mês. Basta
escreveres a primeira
letra. A separação
entre os meses deve ser
feita por um pequeno
traço vertical, como
observas na figura.

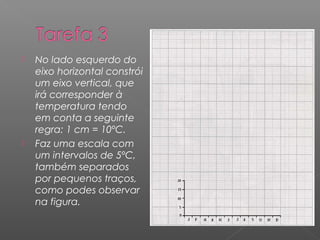

6.  No lado esquerdo do
eixo horizontal constrói
um eixo vertical, que
irá corresponder à
temperatura tendo
em conta a seguinte
regra: 1 cm = 10ºC.
 Faz uma escala com
um intervalos de 5ºC,
também separados
por pequenos traços,
como podes observar
na figura.

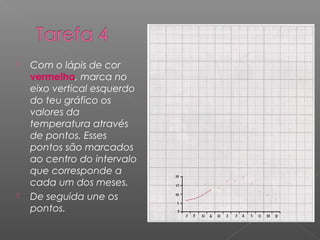

7.  Com o lápis de cor
vermelha, marca no
eixo vertical esquerdo
do teu gráfico os
valores da
temperatura através
de pontos. Esses
pontos são marcados
ao centro do intervalo
que corresponde a
cada um dos meses.
 De seguida une os
pontos.

8.  No lado direito do eixo
horizontal constrói um
eixo vertical, que irá
corresponder aos
valores da precipitação,
tendo em conta a
seguinte regra: 1 cm =
20 mm (de
precipitação).
 Faz uma escala com
um intervalos de 20 mm,
também separados por
pequenos traços, como
podes observar na
figura.

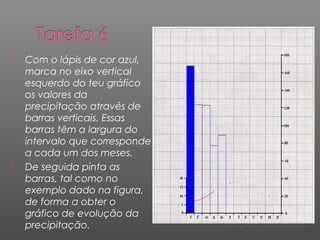

9.  Com o lápis de cor azul,
marca no eixo vertical
esquerdo do teu gráfico
os valores da
precipitação através de
barras verticais. Essas
barras têm a largura do
intervalo que corresponde
a cada um dos meses.
 De seguida pinta as
barras, tal como no
exemplo dado na figura,
de forma a obter o
gráfico de evolução da
precipitação.

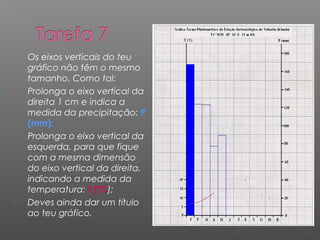

10.  Os eixos verticais do teu
gráfico não têm o mesmo
tamanho. Como tal:
 Prolonga o eixo vertical da
direita 1 cm e indica a
medida da precipitação: P
(mm);
 Prolonga o eixo vertical da
esquerda, para que fique
com a mesma dimensão
do eixo vertical da direita,
indicando a medida da
temperatura: T (ºC);
 Deves ainda dar um título
ao teu gráfico.

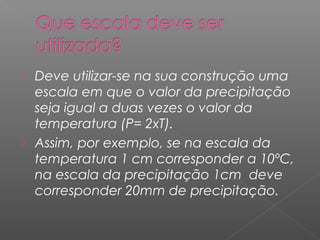

11.  Deve utilizar-se na sua construção uma
escala em que o valor da precipitação
seja igual a duas vezes o valor da
temperatura (P= 2xT).
 Assim, por exemplo, se na escala da
temperatura 1 cm corresponder a 10ºC,
na escala da precipitação 1cm deve
corresponder 20mm de precipitação.
