Este documento descreve um projeto de eletrônica digital em 6 etapas a ser realizado por equipes de estudantes. O projeto será avaliado e deve ser concluído em 3 fases utilizando circuitos integrados disponíveis no laboratório.

1. Derig Almeida Vidal, MSc
Mestre em Computação Aplicada, Engenheiro
de Produção e Tecnólogo em Automática
AULA
08
–
PRO
JETO
EM
ELETRÔ
NICA
DIG
ITAL
II

2. Prof. Derig Almeida Vidal, MSc

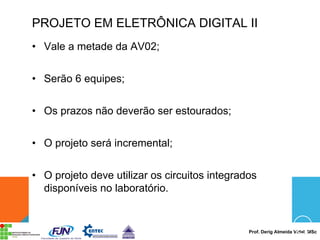

PROJETO EM ELETRÔNICA DIGITAL II
• Vale a metade da AV02;
• Serão 6 equipes;
• Os prazos não deverão ser estourados;
• O projeto será incremental;
• O projeto deve utilizar os circuitos integrados
disponíveis no laboratório.

3. Prof. Derig Almeida Vidal, MSc
PROJETO EM ELETRÔNICA DIGITAL II
• Projeto 01: Contador entrada laser esteira (até 99
peças). Deve ter um laser (simples, fácil de encontrar)
emitindo luz sobre um sensor (pode ser um resistor
sensível a luz). Ao bloquear o laser (colocar objeto na
frente) deve ser incrementado um ao valor do contador.
Ao chegar em 99 parar a contagem e acionar um relé.
Deve ter um botão de reset.
• Projeto 02: Temporizador digital 10 segundos (Pulso
na energização). Ao ser energizado pela alimentação
de 220 V, o temporizador deve acionar um relé e
exibir a contagem em um display de 7 segmentos.
Parar a contagem ao chegar em 10 e desacionar o
relé. O circuito é resetado após o desligamento da
alimentação.

4. Prof. Derig Almeida Vidal, MSc
PROJETO EM ELETRÔNICA DIGITAL II
• Projeto 03: Temporizador digital 10 segundos (Retardo
na energização). Ao ser energizado pela alimentação
de 220 V, o temporizador deve exibir a contagem em
um display de 7 segmentos. Parar a contagem ao
chegar em 10 e acionar o relé. O circuito é resetado
após o desligamento da alimentação.
• Projeto 04: Entrada paralela e saída serial para um
Arduino a partir de foto acopladores (16 entradas).
Deve possuir um pino que ao ser acionado carregue
paralelamente o circuito de entrada. Após o
desligamento, pode-se acionar o circuito para leitura
e enviar pulsos de clock. Os dados dentro do circuito
poderão ser lidos sincronamente através do clock e de
um pino de dados. Deve possuir entrada de reset.

5. Prof. Derig Almeida Vidal, MSc
PROJETO EM ELETRÔNICA DIGITAL II

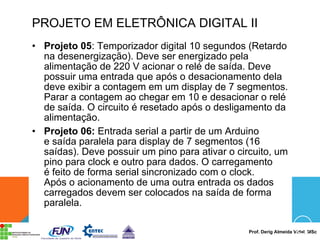

• Projeto 05: Temporizador digital 10 segundos (Retardo
na desenergização). Deve ser energizado pela
alimentação de 220 V acionar o relé de saída. Deve
possuir uma entrada que após o desacionamento dela
deve exibir a contagem em um display de 7 segmentos.
Parar a contagem ao chegar em 10 e desacionar o relé
de saída. O circuito é resetado após o desligamento da
alimentação.
• Projeto 06: Entrada serial a partir de um Arduino
e saída paralela para display de 7 segmentos (16
saídas). Deve possuir um pino para ativar o circuito, um
pino para clock e outro para dados. O carregamento
é feito de forma serial sincronizado com o clock.
Após o acionamento de uma outra entrada os dados
carregados devem ser colocados na saída de forma
paralela.

6. Prof. Derig Almeida Vidal, MSc
DIAGRAMA DE BLOCOS DOS CIRCUITOS
DO PROJETO 01
Laser
Contador de
0 até 99
Parando em 99
Displays de 7
segmentos
Reset via
Circuito RC
Reset via
botão
Saída com reléSensor

7. Prof. Derig Almeida Vidal, MSc
DIAGRAMA DE BLOCOS DOS CIRCUITOS
DO PROJETO 02
Alimentação
Contador de
0 até 10
Parando em 10
Displays de 7
segmentos
Reset via
Circuito RC
Reset via
botão
Saída com reléGerador de
sinal de 1 Hz

8. Prof. Derig Almeida Vidal, MSc
DIAGRAMA DE BLOCOS DOS CIRCUITOS
DO PROJETO 03
Alimentação
Contador de
0 até 10
Parando em 10
Displays de 7
segmentos
Reset via
Circuito RC
Reset via
botão
Saída com reléGerador de
sinal de 1 Hz

9. Prof. Derig Almeida Vidal, MSc

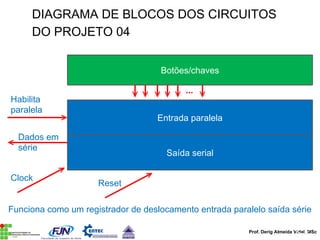

DIAGRAMA DE BLOCOS DOS CIRCUITOS
DO PROJETO 04
Botões/chaves
Entrada paralela
...
Habilita
paralela
Saída serial
Dados em
série
Clock
Funciona como um registrador de deslocamento entrada paralelo saída série
Reset

10. Prof. Derig Almeida Vidal, MSc

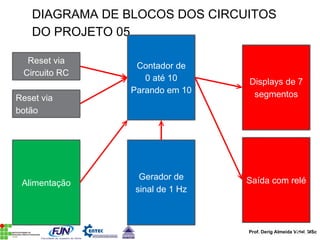

DIAGRAMA DE BLOCOS DOS CIRCUITOS
DO PROJETO 05
Alimentação
Contador de
0 até 10
Parando em 10
Displays de 7
segmentos
Reset via
Circuito RC
Reset via
botão
Saída com reléGerador de
sinal de 1 Hz

11. Prof. Derig Almeida Vidal, MSc

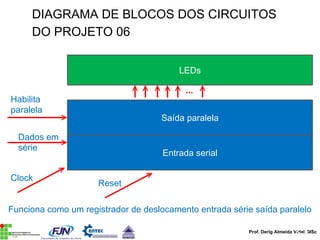

DIAGRAMA DE BLOCOS DOS CIRCUITOS
DO PROJETO 06
LEDs
Saída paralela
...
Habilita
paralela
Entrada serial
Dados em
série
Clock
Funciona como um registrador de deslocamento entrada série saída paralelo
Reset

12. Prof. Derig Almeida Vidal, MSc
FASE 01
• Projete o circuito:
§Criação e simulação do circuito no Proteus. Devem
ser utilizados os CIs disponíveis no laboratório ou
obtidos pelos membros da equipe;
§As metas serão definidas com o professor;
• Data de entrega: 07/04/14
• Material a ser entregue: Todas as etapas em
apresentação (PowerPoint) e no Proteus.

13. Prof. Derig Almeida Vidal, MSc

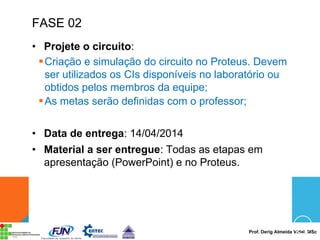

FASE 02
• Projete o circuito:
§Criação e simulação do circuito no Proteus. Devem
ser utilizados os CIs disponíveis no laboratório ou
obtidos pelos membros da equipe;
§As metas serão definidas com o professor;
• Data de entrega: 14/04/2014
• Material a ser entregue: Todas as etapas em
apresentação (PowerPoint) e no Proteus.

14. Prof. Derig Almeida Vidal, MSc

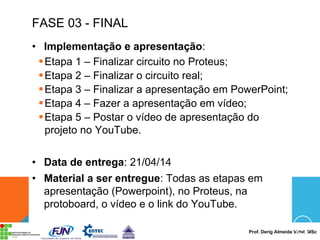

FASE 03 - FINAL
• Implementação e apresentação:
§Etapa 1 – Finalizar circuito no Proteus;
§Etapa 2 – Finalizar o circuito real;
§Etapa 3 – Finalizar a apresentação em PowerPoint;
§Etapa 4 – Fazer a apresentação em vídeo;
§Etapa 5 – Postar o vídeo de apresentação do
projeto no YouTube.
• Data de entrega: 21/04/14
• Material a ser entregue: Todas as etapas em
apresentação (Powerpoint), no Proteus, na
protoboard, o vídeo e o link do YouTube.
