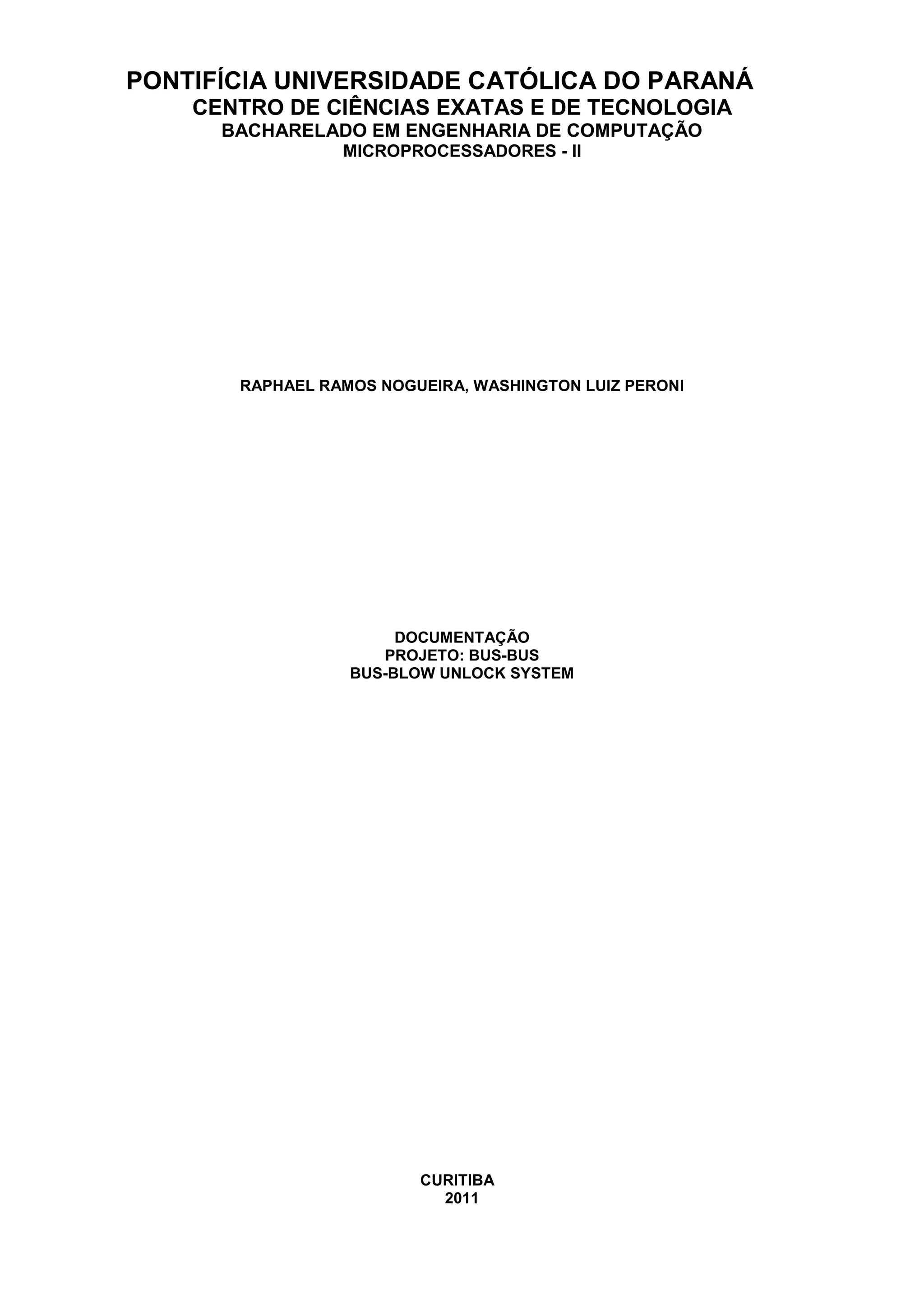

Projeto BUS-BUS

PONTIFÍCIA UNIVERSIDADE CATÓLICA DO PARANÁ
CENTRO DE CIÊNCIAS EXATAS E DE TECNOLOGIA
BACHARELADO EM ENGENHARIA DE COMPUTAÇÃO
MICROPROCESSADORES - II

RAPHAEL RAMOS NOGUEIRA, WASHINGTON LUIZ PERONI

DOCUMENTAÇÃO
PROJETO: BUS-BUS
BUS-BLOW UNLOCK SYSTEM

CURITIBA
2011

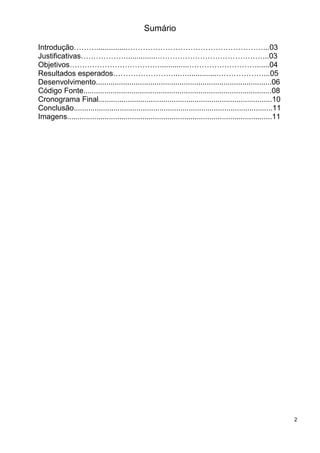

Sumário

Introdução………...............………………………………………………...03
Justificativas………………...............……………………………………...03
Objetivos………………………………..............………………………......04
Resultados esperados……………………...…...............………………...05
Desenvolvimento....................................................................................06
Código Fonte..........................................................................................08

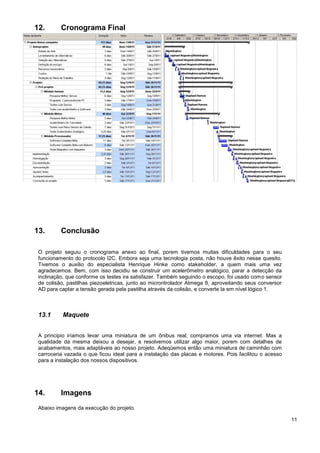

Cronograma Final...................................................................................10
Conclusão...............................................................................................11
Imagens..................................................................................................11

2

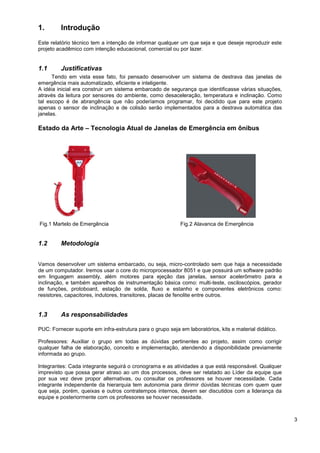

1. Introdução
Este relatório técnico tem a intenção de informar qualquer um que seja e que deseje reproduzir este
projeto acadêmico com intenção educacional, comercial ou por lazer.

1.1 Justificativas
Tendo em vista esse fato, foi pensado desenvolver um sistema de destrava das janelas de
emergência mais automatizado, eficiente e inteligente.
A idéia inicial era construir um sistema embarcado de segurança que identificasse várias situações,
através da leitura por sensores do ambiente, como desaceleração, temperatura e inclinação. Como
tal escopo é de abrangência que não poderíamos programar, foi decidido que para este projeto
apenas o sensor de inclinação e de colisão serão implementados para a destrava automática das
janelas.

Estado da Arte – Tecnologia Atual de Janelas de Emergência em ônibus

Fig.1 Martelo de Emergência Fig.2 Alavanca de Emergência

1.2 Metodologia

Vamos desenvolver um sistema embarcado, ou seja, micro-controlado sem que haja a necessidade
de um computador. Iremos usar o core do microprocessador 8051 e que possuirá um software padrão
em linguagem assembly, além motores para ejeção das janelas, sensor acelerômetro para a
inclinação, e também aparelhos de instrumentação básica como: multi-teste, osciloscópios, gerador
de funções, protoboard, estação de solda, fluxo e estanho e componentes eletrônicos como:
resistores, capacitores, indutores, transitores, placas de fenolite entre outros.

1.3 As responsabilidades

PUC: Fornecer suporte em infra-estrutura para o grupo seja em laboratórios, kits e material didático.

Professores: Auxiliar o grupo em todas as dúvidas pertinentes ao projeto, assim como corrigir
qualquer falha de elaboração, conceito e implementação, atendendo a disponibilidade previamente
informada ao grupo.

Integrantes: Cada integrante seguirá o cronograma e as atividades a que está responsável. Qualquer
imprevisto que possa gerar atraso ao um dos processos, deve ser relatado ao Líder da equipe que
por sua vez deve propor alternativas, ou consultar os professores se houver necessidade. Cada
integrante independente da hierarquia tem autonomia para dirimir dúvidas técnicas com quem quer
que seja, porém, queixas e outros contratempos internos, devem ser discutidos com a liderança da
equipe e posteriormente com os professores se houver necessidade.

3

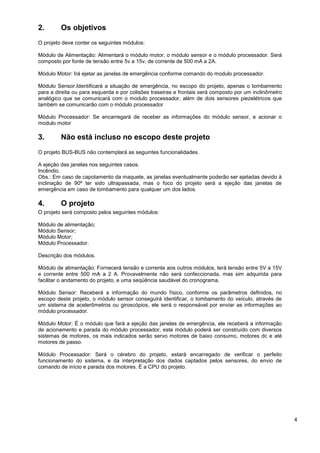

2. Os objetivos
O projeto deve conter os seguintes módulos:

Módulo de Alimentação: Alimentará o módulo motor, o módulo sensor e o módulo processador. Será
composto por fonte de tensão entre 5v a 15v, de corrente de 500 mA a 2A.

Módulo Motor: Irá ejetar as janelas de emergência conforme comando do modulo processador.

Módulo Sensor.Identificará a situação de emergência, no escopo do projeto, apenas o tombamento
para a direita ou para esquerda e por colisões traseiras e frontais será composto por um inclinômetro
analógico que se comunicará com o modulo processador, além de dois sensores piezelétricos que
também se comunicarão com o módulo processador

Módulo Processador: Se encarregará de receber as informações do módulo sensor, e acionar o
modulo motor

3. Não está incluso no escopo deste projeto
O projeto BUS-BUS não contemplará as seguintes funcionalidades.

A ejeção das janelas nos seguintes casos.
Incêndio.
Obs.: Em caso de capotamento da maquete, as janelas eventualmente poderão ser ejetadas devido à
inclinação de 90º ter sido ultrapassada, mas o foco do projeto será a ejeção das janelas de
emergência em caso de tombamento para qualquer um dos lados.

4. O projeto
O projeto será composto pelos seguintes módulos:

Módulo de alimentação;
Módulo Sensor;
Módulo Motor;
Módulo Processador.

Descrição dos módulos.

Módulo de alimentação: Fornecerá tensão e corrente aos outros módulos, terá tensão entre 5V a 15V
e corrente entre 500 mA a 2 A. Provavelmente não será confeccionada, mas sim adquirida para
facilitar o andamento do projeto, e uma seqüência saudável do cronograma.

Módulo Sensor: Receberá a informação do mundo físico, conforme os parâmetros definidos, no
escopo deste projeto, o módulo sensor conseguirá identificar, o tombamento do veículo, através de
um sistema de acelerômetros ou giroscópios, ele será o responsável por enviar as informações ao
módulo processador.

Módulo Motor: É o módulo que fará a ejeção das janelas de emergência, ele receberá a informação
de acionamento e parada do módulo processador, este módulo poderá ser construído com diversos
sistemas de motores, os mais indicados serão servo motores de baixo consumo, motores dc e até
motores de passo.

Módulo Processador: Será o cérebro do projeto, estará encarregado de verificar o perfeito
funcionamento do sistema, e da interpretação dos dados captados pelos sensores, do envio de
comando de início e parada dos motores. É a CPU do projeto.

4

MOD. MOD.
Alimentação Sensor

MOD. MOD.
Motor Processador

Fig. 3 – Diagrama de Blocos Módulos projeto BUS-BUS

5. Os resultados esperados
Como resultados deste projeto, serão apresentados aos professores os seguintes itens /
funcionalidades:

1. Protótipo funcionando dos módulos: Alimentação, Motor, Processador, Sensor;
2. CD com arquivos, códigos-fonte e modelos dos módulos implementados;
3. Vídeo;
4. Documentação do projeto dos itens acima.

6. Os requisitos

Para que este projeto possa ser realizado com sucesso, os seguintes requisitos são necessários e
devem ser fornecidos pela PUCPR:

1. Disponibilidade de laboratórios para testes de software, hardware e toda a prototipagem do
projeto.

2. Disponibilidade de instrumentos de medição, assim como kit's para os testes e execução do
trabalho, além de qualquer outro material disponível no campus que haja necessidade de utilização.

3. Disponibilidade de docentes para sanar as dúvidas técnicas que surgirão, dentro de horários
que não atrapalhem o andamento das atividades dos docentes e do grupo.

7. A Equipe de Desenvolvimento
A equipe de desenvolvimento contará com os colaboradores:

Washington Luiz Peroni – Líder da Equipe.
Responsabilidades: Liderar a equipe, acompanhar e propor soluções as dificuldades do projeto.
Auxiliar os demais nas atividades para cumprir o cronograma e o plano de trabalho. Atentar e
executar tarefas pedidas pelo conselho deliberativo (Professor Afonso Miguel e o cliente externo).
Executar atividades compatíveis mediante pedido dos superiores imediatos (Professores Afonso
Miguel).

Raphael Nogueira – Gerência de Qualidade e Engenharia do Produto.
Responsabilidades: Gerenciar os processos de qualidade, selecionar fornecedores, acompanhar
processos de acabamento e desenvolvimento de novas técnicas e ferramentas. Auxiliar os demais
nas atividades para cumprir o cronograma e o plano de trabalho. Executar atividades compatíveis
mediante pedido do superior imediato (Washington Luiz Peroni).

8. Desenvolvimento do Projeto
A seguir etapas de confecção do projeto.
5

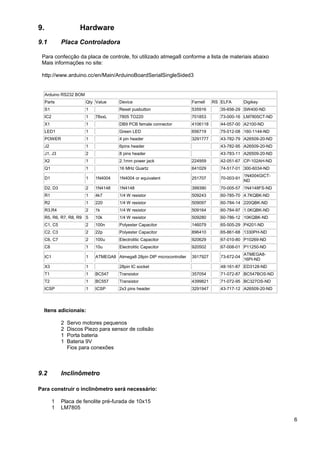

9. Hardware
9.1 Placa Controladora

Para confecção da placa de controle, foi utilizado atmega8 conforme a lista de materiais abaixo
Mais informações no site:

http://www.arduino.cc/en/Main/ArduinoBoardSerialSingleSided3

Arduino RS232 BOM
Parts Qty Value Device Farnell RS ELFA Digikey
S1 1 Reset pusbutton 535916 35-656-29 SW400-ND
IC2 1 78xxL 7805 TO220 701853 73-000-16 LM7805CT-ND
X1 1 DB9 PCB female connector 4106118 44-057-00 A2100-ND
LED1 1 Green LED 656719 75-012-08 160-1144-ND
POWER 1 4 pin header 3291777 43-782-79 A26509-20-ND
J2 1 6pins header 43-782-95 A26509-20-ND
J1, J3 2 8 pins header 43-783-11 A26509-20-ND
X2 1 2.1mm power jack 224959 42-051-67 CP-102AH-ND
Q1 1 16 MHz Quartz 641029 74-517-01 300-6034-ND
1N4004GICT-
D1 1 1N4004 1N4004 or equivalent 251707 70-003-91
ND
D2, D3 2 1N4148 1N4148 399390 70-005-57 1N4148FS-ND
R1 1 4k7 1/4 W resistor 509243 60-785-70 4.7KQBK-ND
R2 1 220 1/4 W resistor 509097 60-784-14 220QBK-ND
R3,R4 2 1k 1/4 W resistor 509164 60-784-97 1.0KQBK-ND
R5, R6, R7, R8, R9 5 10k 1/4 W resistor 509280 60-786-12 10KQBK-ND
C1, C5 2 100n Polyester Capacitor 146079 65-505-29 P4201-ND
C2, C3 2 22p Polyester Capacitor 896410 65-861-68 1330PH-ND
C6, C7 2 100u Electrolitic Capacitor 920629 67-010-80 P10269-ND
C8 1 10u Electrolitic Capacitor 920502 67-008-01 P11250-ND
ATMEGA8-
IC1 1 ATMEGA8 Atmega8 28pin DIP microcontroller 3917927 73-672-04
16PI-ND
X3 1 28pin IC socket 48-161-87 ED3128-ND
T1 1 BC547 Transistor 357054 71-072-87 BC547BOS-ND
T2 1 BC557 Transistor 4399821 71-072-95 BC327OS-ND
ICSP 1 ICSP 2x3 pins header 3291947 43-717-12 A26509-20-ND

Itens adicionais:

2 Servo motores pequenos
2 Discos Piezo para sensor de colisão
1 Porta bateria
1 Bateria 9V
Fios para conexões

9.2 Inclinômetro

Para construir o inclinômetro será necessário:

1 Placa de fenolite pré-furada de 10x15
1 LM7805

6

1 CD40106
2 Chaves de contato
2 Sensores de Inclinação
2 Hastes metálicas finas
1 Tubo externo de caneta esferográfica
Fios para conexões
Cintas Hellerman para Fixação
Solda Elétrica

10. Esquemas

Fig. 4 – Esquema Lógico Placa controladora Fig. 5 – Esquema PCB Placa Controladora

Fig. 6 – Esquema de Montagem Final Placa Controladora mais inclinometro analógico

7

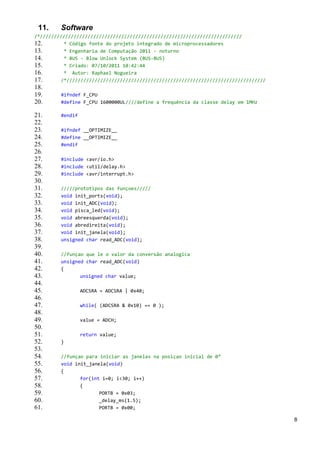

11. Software
/*////////////////////////////////////////////////////////////////////////
12. * Código fonte do projeto integrado de microprocessadores
13. * Engenharia de Computação 2011 - noturno
14. * BUS - Blow Unlock System (BUS-BUS)
15. * Criado: 07/10/2011 10:42:44
16. * Autor: Raphael Nogueira
17. /*///////////////////////////////////////////////////////////////////////
18.
19. #ifndef F_CPU
20. #define F_CPU 1600000UL////define a frequência da classe delay em 1MHz

21. #endif
22.
23. #ifndef __OPTIMIZE__
24. #define __OPTIMIZE__
25. #endif
26.
27. #include <avr/io.h>
28. #include <util/delay.h>
29. #include <avr/interrupt.h>
30.
31. /////prototipos das funçoes/////
32. void init_ports(void);
33. void init_ADC(void);
34. void pisca_led(void);
35. void abreesquerda(void);
36. void abredireita(void);
37. void init_janela(void);
38. unsigned char read_ADC(void);
39.
40. //funçao que le o valor da conversão analogica
41. unsigned char read_ADC(void)
42. {
43. unsigned char value;
44.
45. ADCSRA = ADCSRA | 0x40;
46.
47. while( (ADCSRA & 0x10) == 0 );
48.
49. value = ADCH;
50.
51. return value;
52. }
53.
54. //funçao para iniciar as janelas na posiçao inicial de 0°
55. void init_janela(void)
56. {
57. for(int i=0; i<30; i++)
58. {
59. PORTB = 0x03;
60. _delay_ms(1.5);
61. PORTB = 0x00;

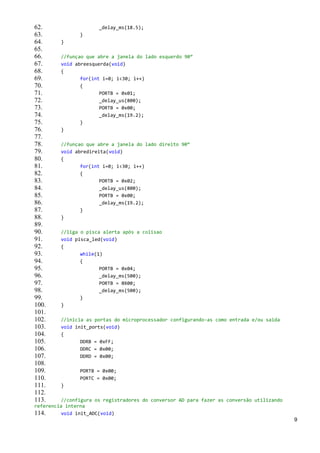

8

62. _delay_ms(18.5);
63. }
64. }
65.
66. //funçao que abre a janela do lado esquerdo 90°
67. void abreesquerda(void)
68. {
69. for(int i=0; i<30; i++)
70. {
71. PORTB = 0x01;
72. _delay_us(800);
73. PORTB = 0x00;
74. _delay_ms(19.2);
75. }
76. }
77.
78. //funçao que abre a janela do lado direito 90°
79. void abredireita(void)
80. {
81. for(int i=0; i<30; i++)
82. {
83. PORTB = 0x02;
84. _delay_us(800);
85. PORTB = 0x00;
86. _delay_ms(19.2);
87. }
88. }
89.
90. //liga o pisca alerta após a colisao
91. void pisca_led(void)
92. {
93. while(1)
94. {
95. PORTB = 0x04;
96. _delay_ms(500);
97. PORTB = 0X00;
98. _delay_ms(500);
99. }
100. }
101.
102. //inicia as portas do microprocessador configurando-as como entrada e/ou saida
103. void init_ports(void)
104. {
105. DDRB = 0xFF;
106. DDRC = 0x00;
107. DDRD = 0x00;
108.
109. PORTB = 0x00;
110. PORTC = 0x00;
111. }
112.
113. //configura os registradores do conversor AD para fazer as conversão utilizando
referencia interna

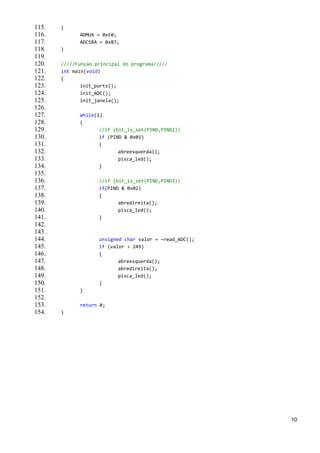

114. void init_ADC(void)
9

115. {
116. ADMUX = 0xE0;
117. ADCSRA = 0x87;
118. }
119.
120. /////Funçao principal do programa/////
121. int main(void)
122. {
123. init_ports();
124. init_ADC();
125. init_janela();
126.
127. while(1)
128. {
129. //if (bit_is_set(PIND,PIND2))
130. if (PIND & 0x01)
131. {
132. abreesquerda();
133. pisca_led();
134. }
135.
136. //if (bit_is_set(PIND,PIND3))
137. if(PIND & 0x02)
138. {
139. abredireita();
140. pisca_led();
141. }
142.
143.
144. unsigned char valor = ~read_ADC();
145. if (valor > 249)
146. {
147. abreesquerda();
148. abredireita();
149. pisca_led();
150. }
151. }
152.
153. return 0;
154. }

10

12. Cronograma Final

13. Conclusão

O projeto seguiu o cronograma anexo ao final, porem tivemos muitas dificuldades para o seu
funcionamento do protocolo I2C. Embora seja uma tecnologia posta, não houve êxito nesse quesito.
Tivemos o auxilio do especialista Henrique Hinke como stakeholder, a quem mais uma vez
agradecemos. Bem, com isso decidiu se construir um acelerômetro analógico, parar a detecção da
inclinação, que conforme os testes ira satisfazer. Também seguindo o escopo, foi usado como sensor
de colisão, pastilhas piezoeletricas, junto ao microntrolador Atmega 8, aproveitando seus conversor
AD para captar a tensão gerada pela pastilha através da colisão, e converte la em nível lógico 1.

13.1 Maquete

A principio iríamos levar uma miniatura de um ônibus real, compramos uma via internet. Mas a
qualidade da mesma deixou a desejar, e resolvemos utilizar algo maior, porem com detalhes de
acabamentos, mais adaptáveis ao nosso projeto. Adeqüemos então uma miniatura de caminhão com
carroceria vazada o que ficou ideal para a instalação das placas e motores. Pois facilitou o acesso
para a instalação dos nossos dispositivos.

14. Imagens
Abaixo imagens da execução do projeto.

11

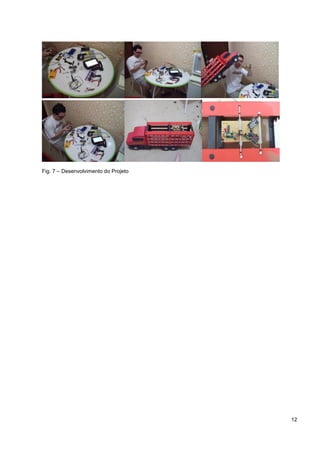

Fig. 7 – Desenvolvimento do Projeto

12

Projeto BUS-BUS

Mais conteúdo relacionado

Mais procurados

Destaque

Semelhante a Projeto BUS-BUS

Mais de Washington Luiz Peroni, PMP

Último

Projeto BUS-BUS
