Este documento descreve o projeto de implementação de um circuito digital que serializa dados de saída de um outro projeto. O circuito gera um start bit, transmite os dados recebidos em ordem crescente juntamente com um bit de paridade, e termina com um stop bit de acordo com um sinal de codificação. O projeto foi desenvolvido no software Xilinx utilizando módulos em Verilog que implementam cada parte do circuito conforme especificado.

1. Centro de Competências das Ciências Exatas e da Engenharia
Licenciatura em Engenharia Informática (LEI)
Sistemas Digitais
Sistemas Digitais - Projeto 2 -13/14
Nome: Vitor Manuel Gavina Faria
Ano letivo 2013/2014

2. 2

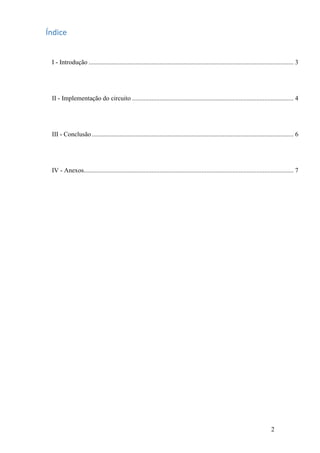

Índice
I - Introdução ............................................................................................................................... 3
II - Implementação do circuito .................................................................................................... 4
III - Conclusão ............................................................................................................................. 6
IV - Anexos.................................................................................................................................. 7

3. 3
I - Introdução
Neste projecto foi-nos proposto que implementássemos um circuito com estas
características:
 Receba como entrada os sinais de saída gerados pelo projeto 1, um sinal de relógio, e o
sinal de habilitação partilhado com o módulo do 1º projeto;
 Aquando da deteção do sinal de habilitação ativo, gere uma saída em série que
contenha, por esta ordem, um start bit, a informação dos alunos (saídas B e C do 1º projeto), um
bit de paridade e um stop bit;
 Com as saídas B e C a aparecem na saída por ordem crescente, ou seja, se o B for maior
que o C, primeiro deve ser serializado o C e depois o B.
 Com um start bit constituído por um sinal com um valor lógico 1 durante um ciclo de
relógio;
 Um stop bit constituído por um sinal a 0 durante dois ciclos de relógio se o sinal tiver
sido enviado de forma codificada, ou por um sinal a 1 durante dois ciclos de relógio se não existir
codificação;
 Se o sinal de habilitação estiver inativo a saída deve ser o valor lógico 0.
O objetivo do trabalho é o de implementar um circuito com estas especificações com a
finalidade de se obter os resultados pretendidos.
Assim, definimos os seguintes objectivos:
 Primeiro definir um start bit que terá o valor “1” que e definirá o início da transmissão.
 Colocar por ordem crescente a informação dos alunos, a paridade desse valor e por
ultimo um stop bit que no caso da Codificação ter valor lógico 1, terá o valor de “00”. Por outro
lado se a da Codificação ter valor “0” o stop bit será “11”.
 Caso a Habilitação esteja a “0” a saída vai ter valor lógico “0”.

4. 4

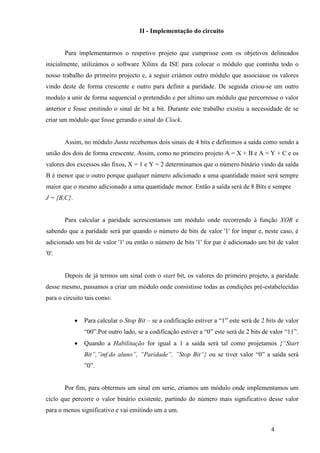

II - Implementação do circuito
Para implementarmos o respetivo projeto que cumprisse com os objetivos delineados
inicialmente, utilizámos o software Xilinx da ISE para colocar o módulo que continha todo o
nosso trabalho do primeiro projecto e, a seguir criámos outro módulo que associasse os valores
vindo deste de forma crescente e outro para definir a paridade. De seguida criou-se um outro
modulo a unir de forma sequencial o pretendido e por ultimo um módulo que percorresse o valor
anterior e fosse emitindo o sinal de bit a bit. Durante este trabalho existiu a necessidade de se
criar um módulo que fosse gerando o sinal do Clock.
Assim, no módulo Junta recebemos dois sinais de 4 bits e definimos a saída como sendo a
união dos dois de forma crescente. Assim, como no primeiro projeto A = X + B e A = Y + C e os
valores dos excessos são fixos, X = 1 e Y = 2 determinamos que o número binário vindo da saída
B é menor que o outro porque qualquer número adicionado a uma quantidade maior será sempre
maior que o mesmo adicionado a uma quantidade menor. Então a saída será de 8 Bits e sempre
J = {B,C}.
Para calcular a paridade acrescentamos um módulo onde recorrendo à função XOR e
sabendo que a paridade será par quando o número de bits de valor '1' for ímpar e, neste caso, é
adicionado um bit de valor '1' ou então o número de bits '1' for par é adicionado um bit de valor
'0'.
Depois de já termos um sinal com o start bit, os valores do primeiro projeto, a paridade
desse mesmo, passamos a criar um módulo onde consistisse todas as condições pré-estabelecidas
para o circuito tais como:
 Para calcular o Stop Bit – se a codificação estiver a “1” este será de 2 bits de valor
“00”.Por outro lado, se a codificação estiver a “0” este será de 2 bits de valor “11”.
 Quando a Habilitação for igual a 1 a saída será tal como projetamos {“Start
Bit”,”inf.do aluno”, ”Paridade”, ”Stop Bit”} ou se tiver valor “0” a saída será
”0”.
Por fim, para obtermos um sinal em serie, criamos um módulo onde implementamos um
ciclo que percorre o valor binário existente, partindo do número mais significativo desse valor
para o menos significativo e vai emitindo um a um.

5. 5

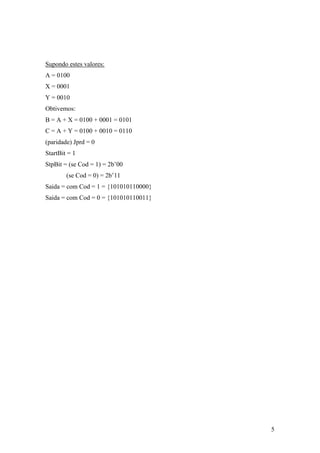

Supondo estes valores:
A = 0100
X = 0001
Y = 0010
Obtivemos:
B = A + X = 0100 + 0001 = 0101
C = A + Y = 0100 + 0010 = 0110
(paridade) Jprd = 0
StartBit = 1
StpBit = (se Cod = 1) = 2b’00
(se Cod = 0) = 2b’11
Saida = com Cod = 1 = {101010110000}
Saida = com Cod = 0 = {101010110011}

6. 6

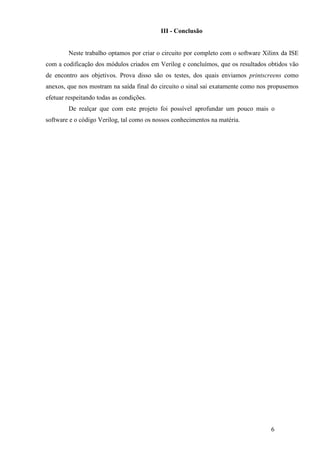

III - Conclusão
Neste trabalho optamos por criar o circuito por completo com o software Xilinx da ISE
com a codificação dos módulos criados em Verilog e concluímos, que os resultados obtidos vão
de encontro aos objetivos. Prova disso são os testes, dos quais enviamos printscreens como
anexos, que nos mostram na saída final do circuito o sinal sai exatamente como nos propusemos
efetuar respeitando todas as condições.
De realçar que com este projeto foi possível aprofundar um pouco mais o
software e o código Verilog, tal como os nossos conhecimentos na matéria.

7. 7

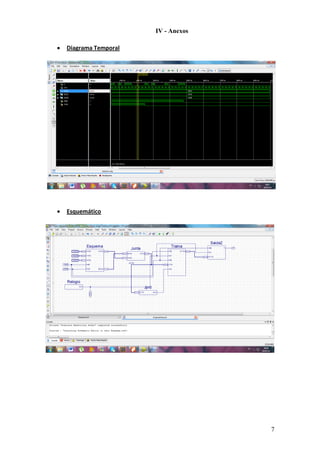

IV - Anexos
 Diagrama Temporal
 Esquemático
