Arduino – Parte 3
TREINAMENTO PROF. WELLINGTON TELLES CUNHA

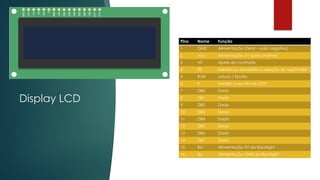

Display LCD
Pino Nome Função
1 GND Alimentação (Terra – polo negativo)
2 Vcc Alimentação 5V (polo positivo)
3 V0 Ajuste do contraste
4 RS Habilita ou desabilita a seleção do registrador
5 R/W Leitura / Escrita
6 E Habilita a escrita no LCD
7 DB0 Dado
8 DB1 Dado
9 DB2 Dado
10 DB3 Dado
11 DB4 Dado
12 DB5 Dado
13 DB6 Dado
14 DB7 Dado
15 BL+ Alimentação 5V do Backlight
16 BL- Alimentação GND do Backlight

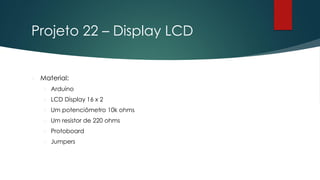

Projeto 22 – Display LCD
 Material:
 Arduino
 LCD Display 16 x 2
 Um potenciômetro 10k ohms
 Um resistor de 220 ohms
 Protoboard
 Jumpers

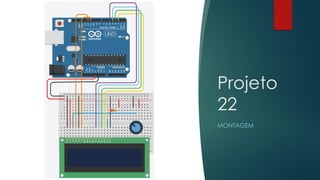

Projeto
22
MONTAGEM

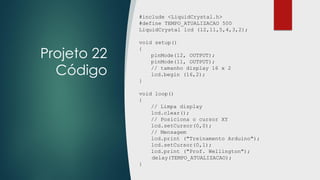

Projeto 22
Código
#include <LiquidCrystal.h>
#define TEMPO_ATUALIZACAO 500
LiquidCrystal lcd (12,11,5,4,3,2);
void setup()
{
pinMode(12, OUTPUT);
pinMode(11, OUTPUT);
// tamanho display 16 x 2
lcd.begin (16,2);
}
void loop()
{
// Limpa display
lcd.clear();
// Posiciona o cursor XY
lcd.setCursor(0,0);
// Mensagem
lcd.print ("Treinamento Arduino");
lcd.setCursor(0,1);
lcd.print ("Prof. Wellington");
delay(TEMPO_ATUALIZACAO);
}
Projeto 22 b
Código
#include <LiquidCrystal.h>
#define TEMPO_ATUALIZACAO 500
LiquidCrystal lcd (12,11,5,4,3,2);
int posicao = 16;
String base = " ";
void setup()
{
pinMode(12, OUTPUT);
pinMode(11, OUTPUT);
// tamanho display 16 x 2
lcd.begin (16,2);
}
void loop()
{
// Limpa display
lcd.clear();
String mensagem = base+
"Arduino - Mensagem correndo na tela ";
for (int i = 0; i < mensagem.length(); i++)
{
lcd.setCursor (0,0);
lcd.print(mensagem.substring(i,i+16));
delay(TEMPO_ATUALIZACAO);
}
}

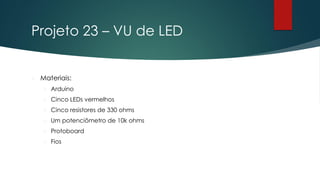

Projeto 23 – VU de LED
 Materiais:
 Arduino
 Cinco LEDs vermelhos
 Cinco resistores de 330 ohms
 Um potenciômetro de 10k ohms
 Protoboard
 Fios

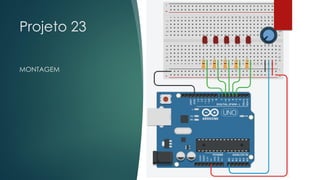

Projeto 23
MONTAGEM
Projeto 23
Código
int led1 = 3;int led2 = 4;int led3 = 5;int led4 = 6; int led5 = 7;
int sensorPin = A0;
int sensorValor = 0;int valor = 0;
void setup()
{
pinMode(led1, OUTPUT); pinMode(led2, OUTPUT);
pinMode(led3, OUTPUT); pinMode(led4, OUTPUT);
pinMode(led5, OUTPUT);
pinMode(sensorPin, INPUT);
}
void loop()
{
sensorValor = analogRead(sensorPin);
valor = sensorValor / (1024/5);
if(valor>0)
digitalWrite(led1, HIGH);
else
digitalWrite(led1, LOW);
if(valor>1)
digitalWrite(led2, HIGH);
else
digitalWrite(led2, LOW);
if(valor>2)
digitalWrite(led3, HIGH);
else
digitalWrite(led3, LOW);
if(valor>3)
digitalWrite(led4, HIGH);
else
digitalWrite(led4, LOW);
if(valor>4)
digitalWrite(led5, HIGH);
else
digitalWrite(led5, LOW);
}

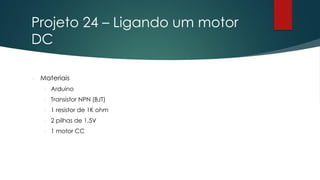

Projeto 24 – Ligando um motor
DC
 Materiais
 Arduino
 Transistor NPN (BJT)
 1 resistor de 1K ohm
 2 pilhas de 1,5V
 1 motor CC

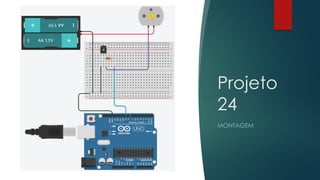

Projeto
24
MONTAGEM

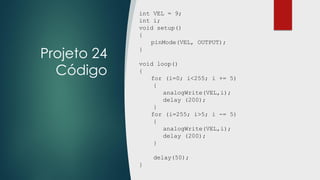

Projeto 24
Código
int VEL = 9;
int i;
void setup()
{
pinMode(VEL, OUTPUT);
}
void loop()
{
for (i=0; i<255; i += 5)
{
analogWrite(VEL,i);
delay (200);
}
for (i=255; i>5; i -= 5)
{
analogWrite(VEL,i);
delay (200);
}
delay(50);
}

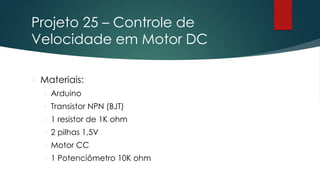

Projeto 25 – Controle de
Velocidade em Motor DC
 Materiais:
 Arduino
 Transistor NPN (BJT)
 1 resistor de 1K ohm
 2 pilhas 1,5V
 Motor CC
 1 Potenciômetro 10K ohm
Projeto
25
MONTAGEM

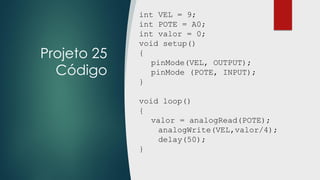

Projeto 25
Código
int VEL = 9;
int POTE = A0;
int valor = 0;
void setup()
{
pinMode(VEL, OUTPUT);
pinMode (POTE, INPUT);
}
void loop()
{
valor = analogRead(POTE);
analogWrite(VEL,valor/4);
delay(50);
}

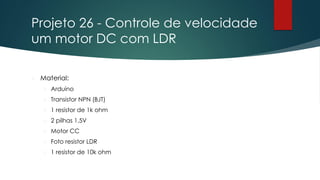

Projeto 26 - Controle de velocidade
um motor DC com LDR
 Material:
 Arduino
 Transistor NPN (BJT)
 1 resistor de 1k ohm
 2 pilhas 1,5V
 Motor CC
 Foto resistor LDR
 1 resistor de 10k ohm

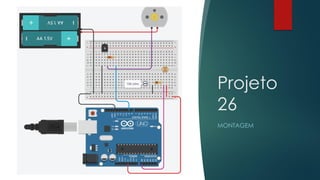

Projeto
26
MONTAGEM
Projeto 26
Código
int VEL = 9;
int LDR = A0;
int valor = 0;
void setup()
{
pinMode(VEL, OUTPUT);
pinMode (LDR, INPUT);
}
void loop()
{
valor = analogRead(LDR);
analogWrite(VEL,valor/4);
delay(50);
}

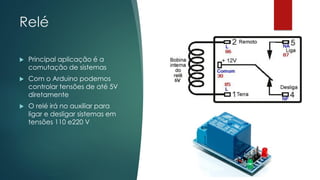

Relé
 Principal aplicação é a
comutação de sistemas
 Com o Arduino podemos
controlar tensões de até 5V
diretamente
 O relé irá no auxiliar para
ligar e desligar sistemas em
tensões 110 e220 V

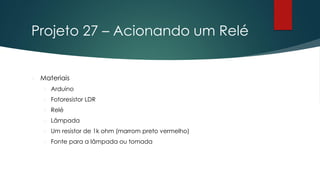

Projeto 27 – Acionando um Relé
 Materiais
 Arduino
 Fotoresistor LDR
 Relé
 Lâmpada
 Um resistor de 1k ohm (marrom preto vermelho)
 Fonte para a lâmpada ou tomada
Projeto 27
MONTAGEM

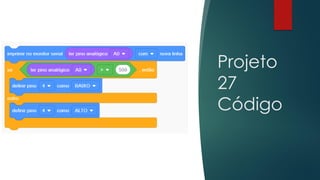

Projeto
27
Código

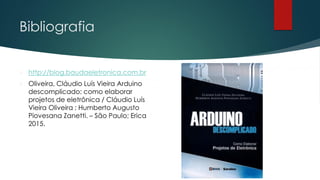

Bibliografia
 http://blog.baudaeletronica.com.br
 Oliveira, Cláudio Luís Vieira Arduino
descomplicado: como elaborar
projetos de eletrônica / Cláudio Luís
Vieira Oliveira ; Humberto Augusto
Piovesana Zanetti. – São Paulo; Erica
2015.
