O documento descreve como preparar um ajustamento usando o software Epoch-Suite. Ele explica como importar e editar dados, selecionar observações e coordenadas, e criar um novo projeto associado a uma base de dados específica. Também discute os tipos de observações e coordenadas necessárias para diferentes tipos de ajustamentos.

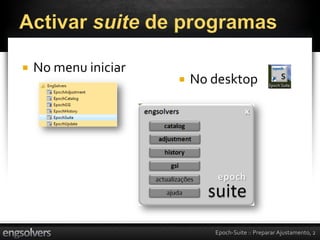

1. Epoch Suite

2.  No menu iniciar
 No desktop
Epoch-Suite :: Preparar Ajustamento, 2

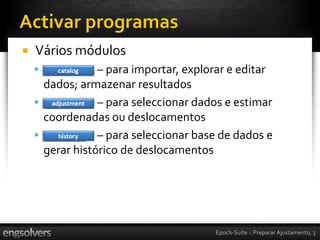

3.  Vários módulos
 – para importar, explorar e editar
dados; armazenar resultados
 – para seleccionar dados e estimar
coordenadas ou deslocamentos
 – para seleccionar base de dados e
gerar histórico de deslocamentos
Epoch-Suite :: Preparar Ajustamento, 3

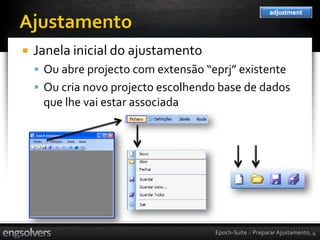

4.  Janela inicial do ajustamento
 Ou abre projecto com extensão “eprj” existente
 Ou cria novo projecto escolhendo base de dados
que lhe vai estar associada
Epoch-Suite :: Preparar Ajustamento, 4

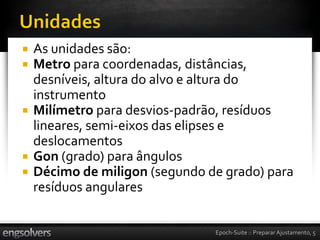

5.  As unidades são:
 Metro para coordenadas, distâncias,
desníveis, altura do alvo e altura do
instrumento
 Milímetro para desvios-padrão, resíduos
lineares, semi-eixos das elipses e
deslocamentos
 Gon (grado) para ângulos
 Décimo de miligon (segundo de grado) para
resíduos angulares
Epoch-Suite :: Preparar Ajustamento, 5

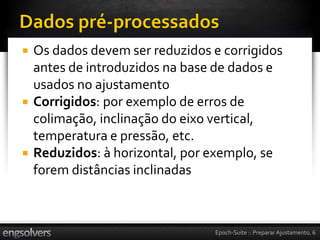

6.  Os dados devem ser reduzidos e corrigidos
antes de introduzidos na base de dados e
usados no ajustamento
 Corrigidos: por exemplo de erros de
colimação, inclinação do eixo vertical,
temperatura e pressão, etc.
 Reduzidos: à horizontal, por exemplo, se
forem distâncias inclinadas
Epoch-Suite :: Preparar Ajustamento, 6

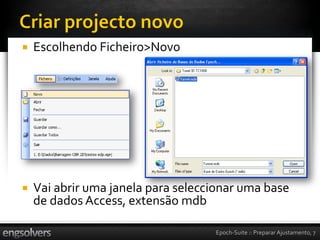

7.  Escolhendo Ficheiro>Novo
 Vai abrir uma janela para seleccionar uma base
de dados Access, extensão mdb
Epoch-Suite :: Preparar Ajustamento, 7

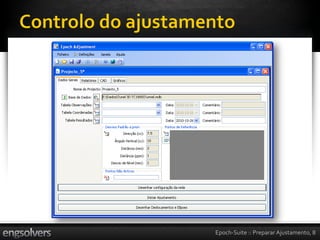

8. Epoch-Suite :: Preparar Ajustamento, 8

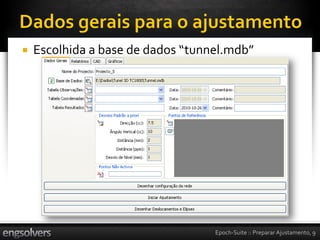

9.  Escolhida a base de dados “tunnel.mdb”
Epoch-Suite :: Preparar Ajustamento, 9

10.  Dar nome ao projecto
 Escolher as tabelas de observações e
coordenadas
 Guardar o projecto
Epoch-Suite :: Preparar Ajustamento, 10

11.  Os pontos com desvio padrão diferente de
zero definem o referencial
 São pontos de coordenadas conhecidas e que se
assumem estáveis
Epoch-Suite :: Preparar Ajustamento, 11

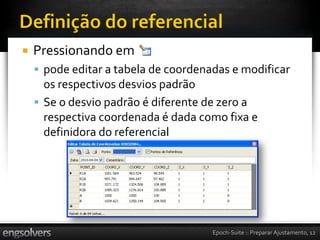

12.  Pressionando em
 pode editar a tabela de coordenadas e modificar
os respectivos desvios padrão
 Se o desvio padrão é diferente de zero a
respectiva coordenada é dada como fixa e
definidora do referencial
Epoch-Suite :: Preparar Ajustamento, 12

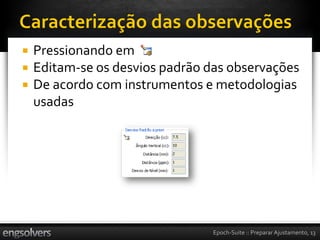

13.  Pressionando em
 Editam-se os desvios padrão das observações
 De acordo com instrumentos e metodologias
usadas
Epoch-Suite :: Preparar Ajustamento, 13

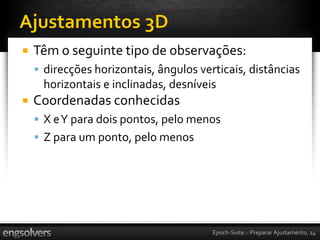

14.  Têm o seguinte tipo de observações:
 direcções horizontais, ângulos verticais, distâncias
horizontais e inclinadas, desníveis
 Coordenadas conhecidas
 X e Y para dois pontos, pelo menos
 Z para um ponto, pelo menos
Epoch-Suite :: Preparar Ajustamento, 14

15.  Têm o seguinte tipo de observações:
 Direcções e distâncias horizontais
 Coordenadas conhecidas
 X e Y para dois pontos, pelo menos
 Z =999 metros e todos os S_Z iguais a 1
▪ Para o programa, que é 3D, não considerar a
componente altimétrica
Epoch-Suite :: Preparar Ajustamento, 15

16.  Têm o seguinte tipo de observações:
 Desníveis
 Coordenadas conhecidas
 Z para um ponto, pelo menos
 X e Y iguais a 999 metros e S_X e S_Y iguais a 1
▪ Para o programa que é 3D não considerar a componente
planimétrica
Epoch-Suite :: Preparar Ajustamento, 16

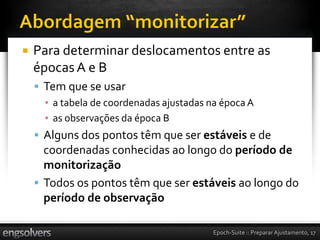

17.  Para determinar deslocamentos entre as
épocas A e B
 Tem que se usar
▪ a tabela de coordenadas ajustadas na época A
▪ as observações da época B
 Alguns dos pontos têm que ser estáveis e de
coordenadas conhecidas ao longo do período de
monitorização
 Todos os pontos têm que ser estáveis ao longo do
período de observação
Epoch-Suite :: Preparar Ajustamento, 17

18.  Para determinar as coordenadas ajustadas de
uma rede de pontos
 Tem que se usar
▪ uma tabela com coordenadas aproximadas para todos
os pontos
▪ as observações dessa rede de pontos
 Alguns pontos da tabela anterior têm que ter
coordenadas “exactas”
Epoch-Suite :: Preparar Ajustamento, 18

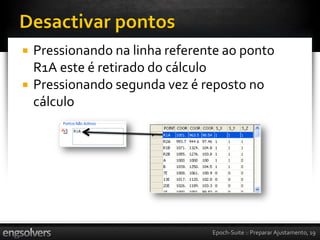

19.  Pressionando na linha referente ao ponto
R1A este é retirado do cálculo
 Pressionando segunda vez é reposto no
cálculo
Epoch-Suite :: Preparar Ajustamento, 19
