3. Controle de Acesso Lógico

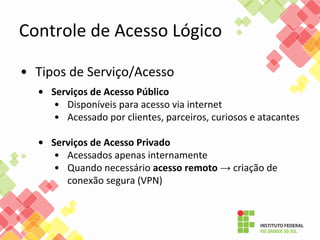

• Tipos de Serviço/Acesso
• Serviços de Acesso Público
• Disponíveis para acesso via internet
• Acessado por clientes, parceiros, curiosos e atacantes
• Serviços de Acesso Privado
• Acessados apenas internamente
• Quando necessário acesso remoto → criação de
conexão segura (VPN)

4. Controle de Acesso Lógico
• Barreiras Lógicas com Firewalls

5. Controle de Acesso Lógico
• Barreiras Lógicas com Firewalls

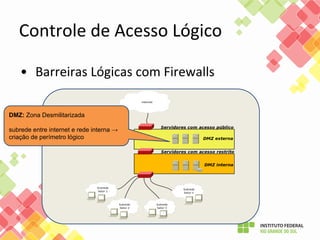

DMZ: Zona Desmilitarizada
subrede entre internet e rede interna →
criação de perímetro lógico

6. Controle de Acesso Lógico
• Barreiras Lógicas com Firewalls
Acesso Público:
web, email,
DNS (authoritative),
...

7. Controle de Acesso Lógico

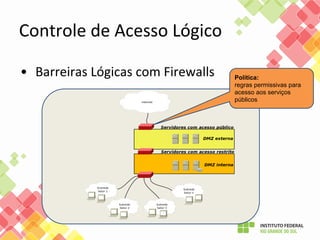

• Barreiras Lógicas com Firewalls Política:
regras permissivas para
acesso aos serviços
públicos

8. Controle de Acesso Lógico
• Barreiras Lógicas com Firewalls

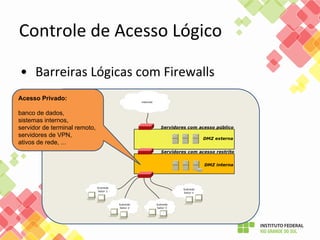

Acesso Privado:
banco de dados,
sistemas internos,
servidor de terminal remoto,
servidores de VPN,
ativos de rede, ...

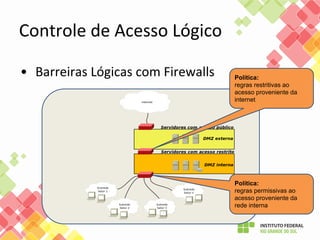

9. Controle de Acesso Lógico
• Barreiras Lógicas com Firewalls Política:
regras restritivas ao
acesso proveniente da
internet
Política:
regras permissivas ao
acesso proveniente da
rede interna

10. Controle de Acesso Lógico
• Barreiras Lógicas com Firewalls

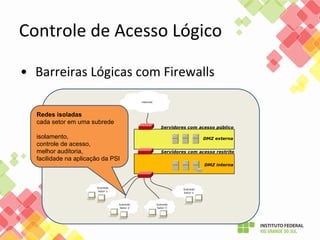

Redes isoladas
cada setor em uma subrede
isolamento,
controle de acesso,
melhor auditoria,
facilidade na aplicação da PSI

11. Controle de Acesso Lógico
• Hierarquia de endereços IP

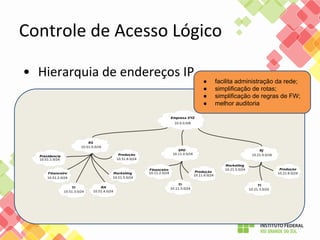

12. Controle de Acesso Lógico
• Hierarquia de endereços IP
● facilita administração da rede;
● simplificação de rotas;
● simplificação de regras de FW;
● melhor auditoria

13. Controle de Acesso Lógico
• Implementação da estrutura de firewall:
• múltiplos equipamentos
• equipamento único com múltiplas portas de rede
• equipamento único + VLAN
• ...

14. Controle de Acesso Lógico
• Acesso Privado Remoto
• Utilização de redes virtuais privadas (VPN)
• aplicação cliente/servidor
• encapsulamento, compactação e cifragem de tráfego
• tipos de encapsulamento:
• layer 2 / layer 3
• tipos de serviço:
• road warrior / site-to-site

15. Controle de Acesso Lógico

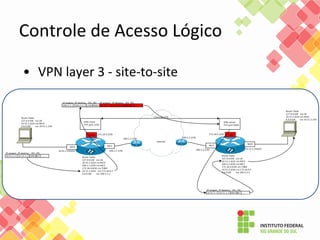

• VPN layer 3 - site-to-site

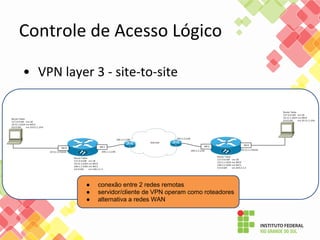

16. Controle de Acesso Lógico
• VPN layer 3 - site-to-site
● conexão entre 2 redes remotas
● servidor/cliente de VPN operam como roteadores
● alternativa a redes WAN

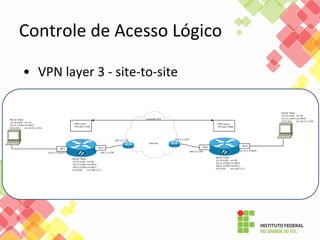

17. Controle de Acesso Lógico
• VPN layer 3 - site-to-site

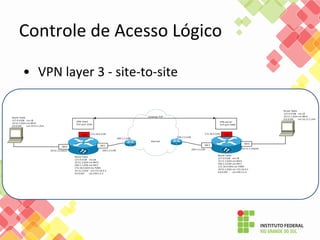

18. Controle de Acesso Lógico
• VPN layer 3 - site-to-site

19. Controle de Acesso Lógico
• VPN layer 3 - site-to-site

20. Controle de Acesso Lógico
• VPN layer 3 - site-to-site

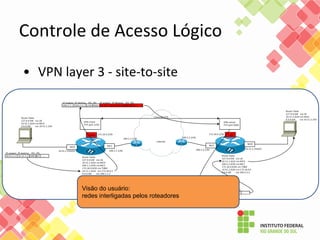

Visão do usuário:
redes interligadas pelos roteadores

21. Controle de Acesso Lógico

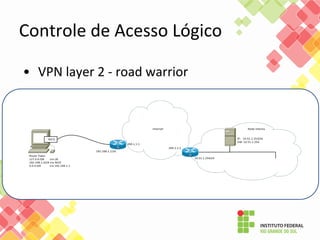

• VPN layer 2 - road warrior

22. Controle de Acesso Lógico

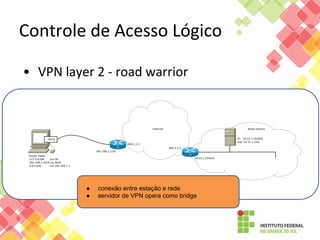

• VPN layer 2 - road warrior
● conexão entre estação e rede
● servidor de VPN opera como bridge

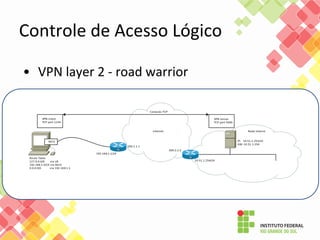

23. Controle de Acesso Lógico
• VPN layer 2 - road warrior

24. Controle de Acesso Lógico
• VPN layer 2 - road warrior

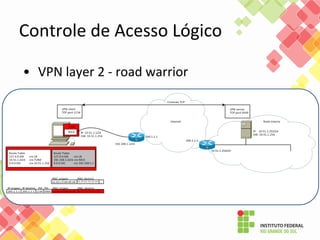

25. Controle de Acesso Lógico
• VPN layer 2 - road warrior

26. Controle de Acesso Lógico
• VPN layer 2 - road warrior

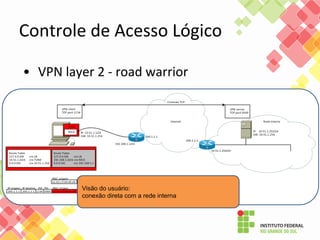

Visão do usuário:
conexão direta com a rede interna

27. Controle de Acesso Lógico

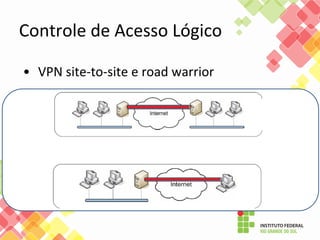

• VPN site-to-site e road warrior

28. Controle de Acesso Lógico

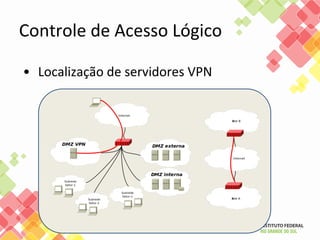

• Localização de servidores VPN

29. Controle de Acesso Lógico
• Localização de servidores VPN

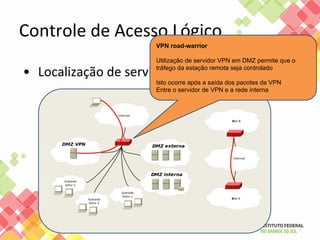

VPN road-warrior
Utilização de servidor VPN em DMZ permite que o
tráfego da estação remota seja controlado
Isto ocorre após a saída dos pacotes da VPN
Entre o servidor de VPN e a rede interna

30. Controle de Acesso Lógico
• Localização de servidores VPN

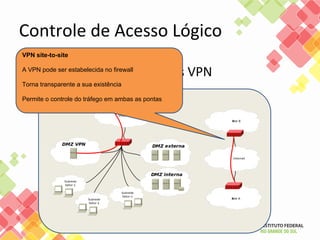

VPN site-to-site
A VPN pode ser estabelecida no firewall
Torna transparente a sua existência
Permite o controle do tráfego em ambas as pontas
