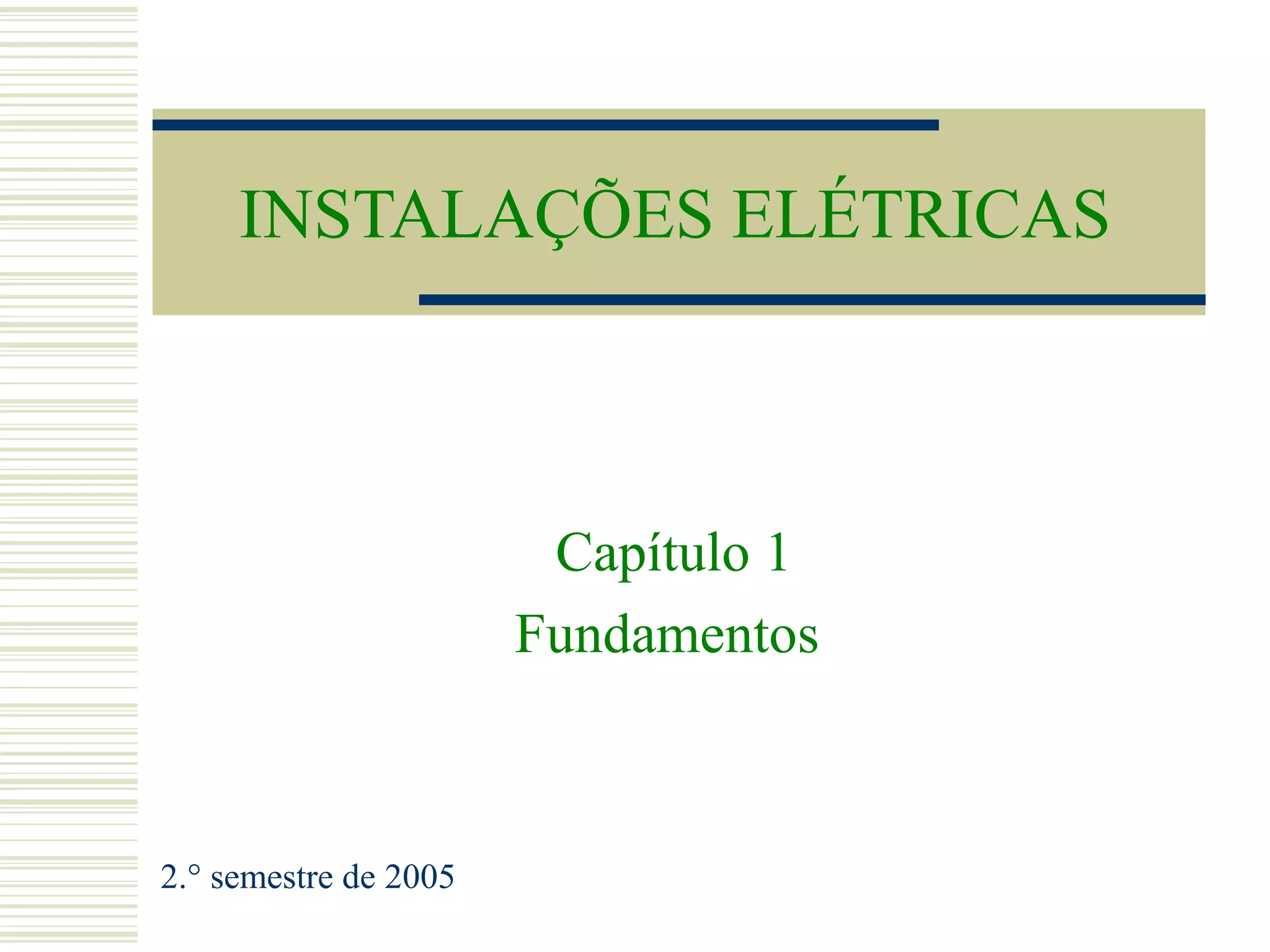

INSTALAÇÕES ELÉTRICAS
Capítulo 1
Fundamentos
2.° semestre de 2005

Instalações elétricas 2

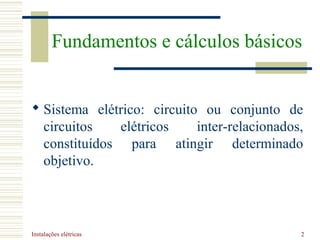

 Sistema elétrico: circuito ou conjunto de
circuitos elétricos inter-relacionados,
constituídos para atingir determinado
objetivo.
Fundamentos e cálculos básicos

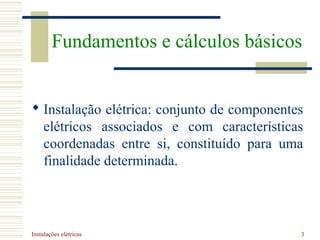

 Instalação elétrica: conjunto de componentes
elétricos associados e com características
coordenadas entre si, constituído para uma
finalidade determinada.

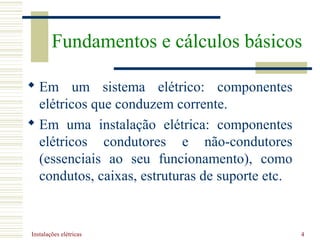

 Em um sistema elétrico: componentes
elétricos que conduzem corrente.
 Em uma instalação elétrica: componentes
elétricos condutores e não-condutores
(essenciais ao seu funcionamento), como
condutos, caixas, estruturas de suporte etc.

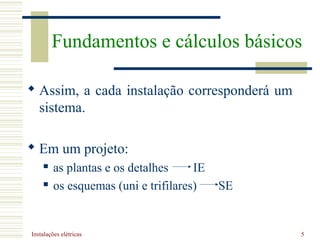

 Assim, a cada instalação corresponderá um
sistema.
 Em um projeto:
 as plantas e os detalhes IE
 os esquemas (uni e trifilares) SE

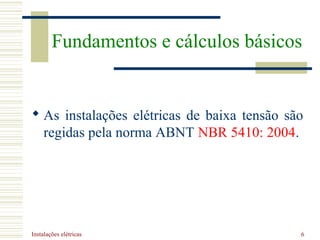

 As instalações elétricas de baixa tensão são
regidas pela norma ABNT NBR 5410: 2004.

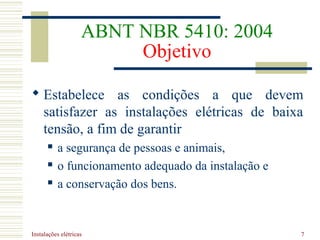

ABNT NBR 5410: 2004
Objetivo
 Estabelece as condições a que devem
satisfazer as instalações elétricas de baixa
tensão, a fim de garantir
 a segurança de pessoas e animais,
 o funcionamento adequado da instalação e
 a conservação dos bens.

ABNT NBR 5410: 2004
Objetivo
 Aplica-se principalmente às instalações
elétricas de edificações, qualquer que seja
seu uso (residencial, comercial, público,
industrial, de serviços, agropecuário,
hortigranjeiro etc.), incluindo as pré-
fabricadas.

ABNT NBR 5410: 2004
Objetivo
 Aplica-se também às instalações elétricas:
 em áreas descobertas das propriedades, externas
às edificações;
 de reboques de acampamento (trailers), locais
de acampamento (campings), marinas e
instalações análogas; e
 de canteiros de obra, feiras, exposições e outras
instalações temporárias.

ABNT NBR 5410: 2004
Objetivo

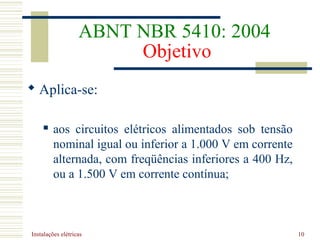

 Aplica-se:
 aos circuitos elétricos alimentados sob tensão
nominal igual ou inferior a 1.000 V em corrente
alternada, com freqüências inferiores a 400 Hz,
ou a 1.500 V em corrente contínua;

ABNT NBR 5410: 2004
Objetivo
 Aplica-se:
 a toda fiação e a toda linha elétrica que não
sejam cobertas pelas normas relativas aos
equipamentos de utilização; e

ABNT NBR 5410: 2004
Objetivo
 Aplica-se às instalações novas e a reformas
em instalações existentes.

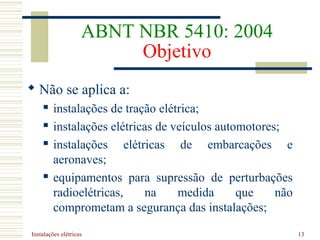

ABNT NBR 5410: 2004
Objetivo
 Não se aplica a:
 instalações de tração elétrica;
 instalações elétricas de veículos automotores;
 instalações elétricas de embarcações e
aeronaves;
 equipamentos para supressão de perturbações
radioelétricas, na medida que não
comprometam a segurança das instalações;

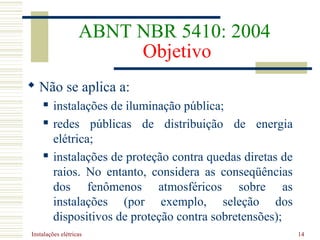

ABNT NBR 5410: 2004
Objetivo
 instalações de iluminação pública;
 redes públicas de distribuição de energia
elétrica;
 instalações de proteção contra quedas diretas de
raios. No entanto, considera as conseqüências
dos fenômenos atmosféricos sobre as
instalações (por exemplo, seleção dos
dispositivos de proteção contra sobretensões);

ABNT NBR 5410: 2004
Objetivo

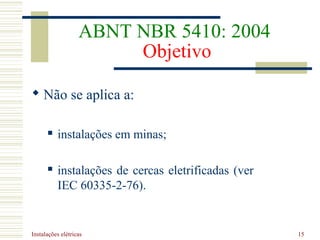

 instalações em minas;
 instalações de cercas eletrificadas (ver
IEC 60335-2-76).

ABNT NBR 5410: 2004
Objetivo
 Os componentes da instalação são
considerados apenas no que concerne à sua
seleção e condições de instalação.
 A aplicação desta Norma não dispensa o
atendimento a outras normas
complementares, aplicáveis a instalações e
locais específicos.

ABNT NBR 5410: 2004
Objetivo
 Exemplos de normas complementares:
 ABNT NBR 5413: 1992 – Iluminância de
interiores – Procedimento
 ABNT NBR 5419: 2001 – Proteção de
estruturas contra descargas atmosféricas
 ABNT NBR 13570: 1996 – Instalações
elétricas em locais de afluência de público –
Requisitos específicos

ABNT NBR 5410: 2004
Objetivo

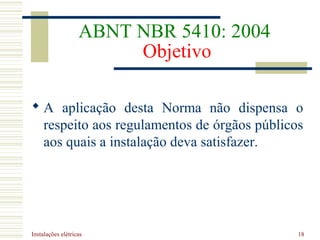

 A aplicação desta Norma não dispensa o
respeito aos regulamentos de órgãos públicos
aos quais a instalação deva satisfazer.

ABNT NBR 5410: 2004
Objetivo
 As instalações elétricas cobertas por esta
Norma estão sujeitas também, naquilo que
for pertinente, às normas para fornecimento
de energia estabelecidas pelas autoridades
reguladoras e pelas empresas distribuidoras
de eletricidade.

ABNT NBR 5410: 2004

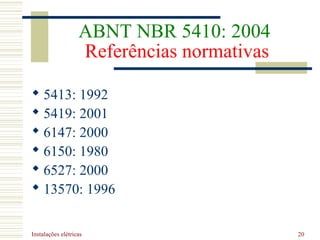

Referências normativas
 5413: 1992
 5419: 2001
 6147: 2000
 6150: 1980
 6527: 2000
 13570: 1996

ABNT NBR 5410: 2004

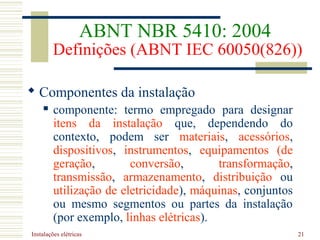

Definições (ABNT IEC 60050(826))
 Componentes da instalação
 componente: termo empregado para designar
itens da instalação que, dependendo do
contexto, podem ser materiais, acessórios,
dispositivos, instrumentos, equipamentos (de
geração, conversão, transformação,
transmissão, armazenamento, distribuição ou
utilização de eletricidade), máquinas, conjuntos
ou mesmo segmentos ou partes da instalação
(por exemplo, linhas elétricas).

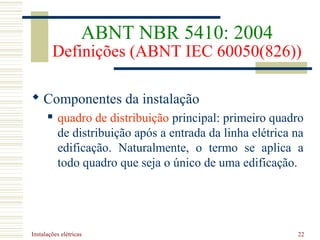

 Componentes da instalação
 quadro de distribuição principal: primeiro quadro
de distribuição após a entrada da linha elétrica na
edificação. Naturalmente, o termo se aplica a
todo quadro que seja o único de uma edificação.
ABNT NBR 5410: 2004

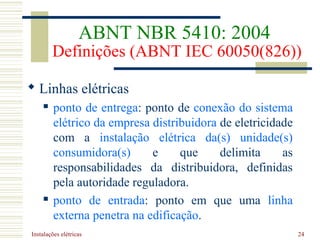

 Linhas elétricas
 linha de sinal: linha em que trafegam sinais
eletrônicos, sejam eles de telecomunicações, de
intercâmbio de dados, de controle, de automação
etc.
 linha externa: linha que entra ou sai de uma
edificação, seja a linha de energia, de sinal, uma
tubulação de água, de gás ou de qualquer outra
utilidade.
ABNT NBR 5410: 2004

 ponto de entrega: ponto de conexão do sistema
elétrico da empresa distribuidora de eletricidade
com a instalação elétrica da(s) unidade(s)
consumidora(s) e que delimita as
responsabilidades da distribuidora, definidas
pela autoridade reguladora.
 ponto de entrada: ponto em que uma linha
externa penetra na edificação.
ABNT NBR 5410: 2004

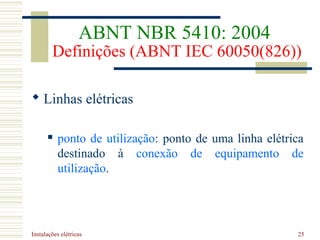

 ponto de utilização: ponto de uma linha elétrica
destinado à conexão de equipamento de
utilização.
ABNT NBR 5410: 2004

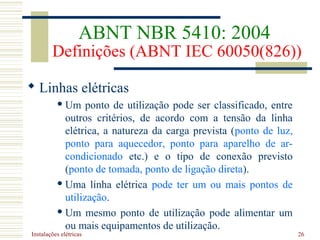

 Um ponto de utilização pode ser classificado, entre
outros critérios, de acordo com a tensão da linha
elétrica, a natureza da carga prevista (ponto de luz,
ponto para aquecedor, ponto para aparelho de ar-
condicionado etc.) e o tipo de conexão previsto
(ponto de tomada, ponto de ligação direta).
 Uma linha elétrica pode ter um ou mais pontos de
utilização.
 Um mesmo ponto de utilização pode alimentar um
ou mais equipamentos de utilização.
ABNT NBR 5410: 2004

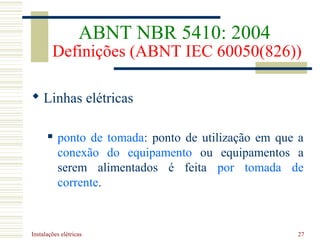

 ponto de tomada: ponto de utilização em que a
conexão do equipamento ou equipamentos a
serem alimentados é feita por tomada de
corrente.
ABNT NBR 5410: 2004

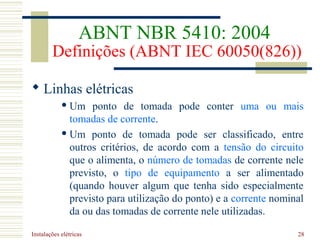

 Um ponto de tomada pode conter uma ou mais
tomadas de corrente.
 Um ponto de tomada pode ser classificado, entre
outros critérios, de acordo com a tensão do circuito
que o alimenta, o número de tomadas de corrente nele
previsto, o tipo de equipamento a ser alimentado
(quando houver algum que tenha sido especialmente
previsto para utilização do ponto) e a corrente nominal
da ou das tomadas de corrente nele utilizadas.
ABNT NBR 5410: 2004

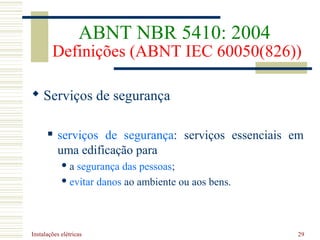

 Serviços de segurança
 serviços de segurança: serviços essenciais em
uma edificação para
 a segurança das pessoas;
 evitar danos ao ambiente ou aos bens.
ABNT NBR 5410: 2004

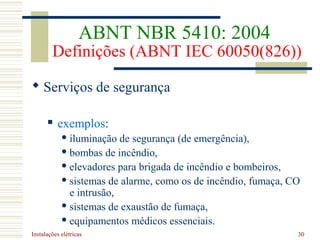

 exemplos:
 iluminação de segurança (de emergência),
 bombas de incêndio,
 elevadores para brigada de incêndio e bombeiros,
 sistemas de alarme, como os de incêndio, fumaça, CO
e intrusão,
 sistemas de exaustão de fumaça,
 equipamentos médicos essenciais.
ABNT NBR 5410: 2004

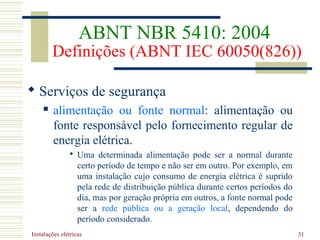

 alimentação ou fonte normal: alimentação ou
fonte responsável pelo fornecimento regular de
energia elétrica.
 Uma determinada alimentação pode ser a normal durante
certo período de tempo e não ser em outro. Por exemplo, em
uma instalação cujo consumo de energia elétrica é suprido
pela rede de distribuição pública durante certos períodos do
dia, mas por geração própria em outros, a fonte normal pode
ser a rede pública ou a geração local, dependendo do
período considerado.
ABNT NBR 5410: 2004

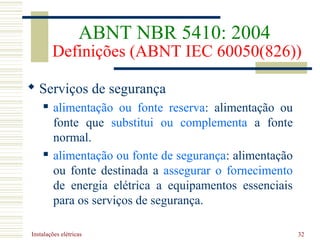

 alimentação ou fonte reserva: alimentação ou
fonte que substitui ou complementa a fonte
normal.
 alimentação ou fonte de segurança: alimentação
ou fonte destinada a assegurar o fornecimento
de energia elétrica a equipamentos essenciais
para os serviços de segurança.
ABNT NBR 5410: 2004

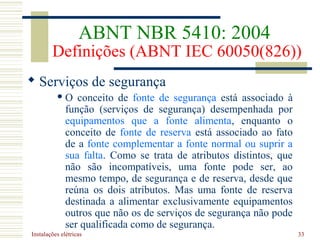

 O conceito de fonte de segurança está associado à
função (serviços de segurança) desempenhada por
equipamentos que a fonte alimenta, enquanto o
conceito de fonte de reserva está associado ao fato
de a fonte complementar a fonte normal ou suprir a
sua falta. Como se trata de atributos distintos, que
não são incompatíveis, uma fonte pode ser, ao
mesmo tempo, de segurança e de reserva, desde que
reúna os dois atributos. Mas uma fonte de reserva
destinada a alimentar exclusivamente equipamentos
outros que não os de serviços de segurança não pode
ser qualificada como de segurança.
ABNT NBR 5410: 2004

 Uma alimentação de segurança pode eventualmente
atender a outros equipamentos, além dos essenciais
aos serviços de segurança, observados os requisitos
desta Norma.
 Esta Norma não inclui prescrições específicas para
alimentações de reserva destinadas a outros serviços
que não os de segurança.
ABNT NBR 5410: 2004

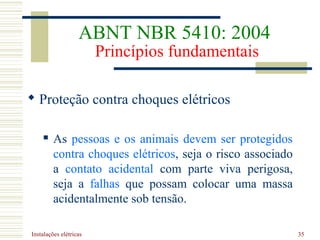

 Proteção contra choques elétricos
 As pessoas e os animais devem ser protegidos
contra choques elétricos, seja o risco associado
a contato acidental com parte viva perigosa,
seja a falhas que possam colocar uma massa
acidentalmente sob tensão.
ABNT NBR 5410: 2004
Princípios fundamentais

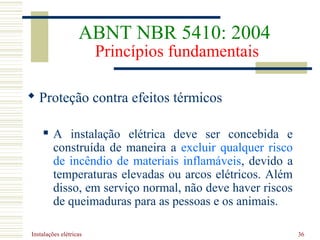

 Proteção contra efeitos térmicos
 A instalação elétrica deve ser concebida e
construída de maneira a excluir qualquer risco
de incêndio de materiais inflamáveis, devido a
temperaturas elevadas ou arcos elétricos. Além
disso, em serviço normal, não deve haver riscos
de queimaduras para as pessoas e os animais.
ABNT NBR 5410: 2004

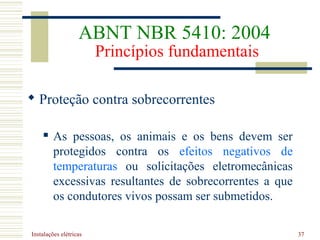

 Proteção contra sobrecorrentes
 As pessoas, os animais e os bens devem ser
protegidos contra os efeitos negativos de
temperaturas ou solicitações eletromecânicas
excessivas resultantes de sobrecorrentes a que
os condutores vivos possam ser submetidos.
ABNT NBR 5410: 2004

 Circulação de correntes de falta
 Condutores que não os condutores vivos e
outras partes destinadas a escoar correntes de
falta devem poder suportar essas correntes sem
atingir temperaturas excessivas.
ABNT NBR 5410: 2004

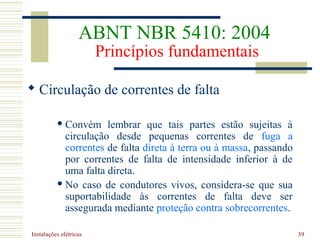

 Circulação de correntes de falta
 Convém lembrar que tais partes estão sujeitas à
circulação desde pequenas correntes de fuga a
correntes de falta direta à terra ou à massa, passando
por correntes de falta de intensidade inferior à de
uma falta direta.
 No caso de condutores vivos, considera-se que sua
suportabilidade às correntes de falta deve ser
assegurada mediante proteção contra sobrecorrentes.
ABNT NBR 5410: 2004

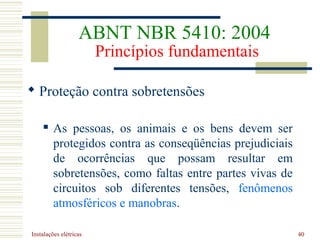

 Proteção contra sobretensões
 As pessoas, os animais e os bens devem ser
protegidos contra as conseqüências prejudiciais
de ocorrências que possam resultar em
sobretensões, como faltas entre partes vivas de
circuitos sob diferentes tensões, fenômenos
atmosféricos e manobras.
ABNT NBR 5410: 2004

 Equipamentos destinados a funcionar em
situações de emergência, como incêndios,
devem ter seu funcionamento assegurado a
tempo e pelo tempo julgado necessário.
ABNT NBR 5410: 2004

 Desligamento de emergência
 Sempre que forem previstas situações de perigo
em que se faça necessário desenergizar um
circuito, devem ser providos dispositivos de
desligamento de emergência, facilmente
identificáveis e rapidamente manobráveis.
ABNT NBR 5410: 2004

 Seccionamento
 A alimentação da instalação elétrica, de seus
circuitos e de seus equipamentos deve poder ser
seccionada para fins de manutenção,
verificação, localização de defeitos e reparos.
ABNT NBR 5410: 2004

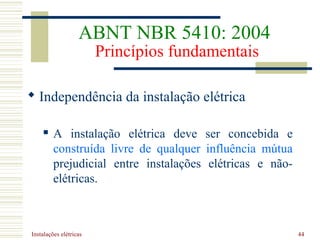

 Independência da instalação elétrica
 A instalação elétrica deve ser concebida e
construída livre de qualquer influência mútua
prejudicial entre instalações elétricas e não-
elétricas.
ABNT NBR 5410: 2004

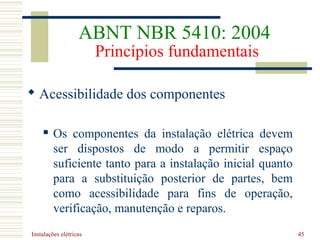

 Acessibilidade dos componentes
 Os componentes da instalação elétrica devem
ser dispostos de modo a permitir espaço
suficiente tanto para a instalação inicial quanto
para a substituição posterior de partes, bem
como acessibilidade para fins de operação,
verificação, manutenção e reparos.
ABNT NBR 5410: 2004

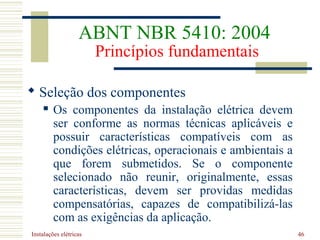

 Seleção dos componentes
 Os componentes da instalação elétrica devem
ser conforme as normas técnicas aplicáveis e
possuir características compatíveis com as
condições elétricas, operacionais e ambientais a
que forem submetidos. Se o componente
selecionado não reunir, originalmente, essas
características, devem ser providas medidas
compensatórias, capazes de compatibilizá-las
com as exigências da aplicação.
ABNT NBR 5410: 2004

 Prevenção de efeitos danosos ou indesejados
 Na seleção dos componentes, devem ser levados
em consideração os efeitos danosos ou
indesejados que o componente possa apresentar,
em serviço normal (incluindo operações de
manobra), sobre outros componentes ou na rede
de alimentação.
ABNT NBR 5410: 2004

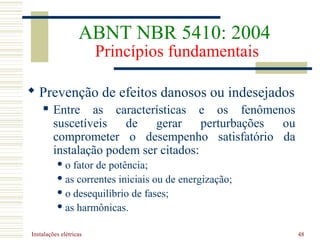

 Prevenção de efeitos danosos ou indesejados
 Entre as características e os fenômenos
suscetíveis de gerar perturbações ou
comprometer o desempenho satisfatório da
instalação podem ser citados:
 o fator de potência;
 as correntes iniciais ou de energização;
 o desequilíbrio de fases;
 as harmônicas.
ABNT NBR 5410: 2004

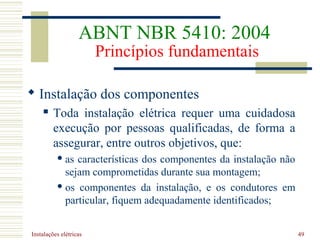

 Instalação dos componentes
 Toda instalação elétrica requer uma cuidadosa
execução por pessoas qualificadas, de forma a
assegurar, entre outros objetivos, que:
 as características dos componentes da instalação não
sejam comprometidas durante sua montagem;
 os componentes da instalação, e os condutores em
particular, fiquem adequadamente identificados;
ABNT NBR 5410: 2004

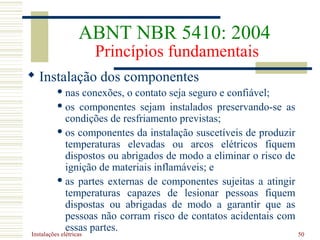

 Instalação dos componentes
 nas conexões, o contato seja seguro e confiável;
 os componentes sejam instalados preservando-se as
condições de resfriamento previstas;
 os componentes da instalação suscetíveis de produzir
temperaturas elevadas ou arcos elétricos fiquem
dispostos ou abrigados de modo a eliminar o risco de
ignição de materiais inflamáveis; e
 as partes externas de componentes sujeitas a atingir
temperaturas capazes de lesionar pessoas fiquem
dispostas ou abrigadas de modo a garantir que as
pessoas não corram risco de contatos acidentais com
essas partes.
ABNT NBR 5410: 2004

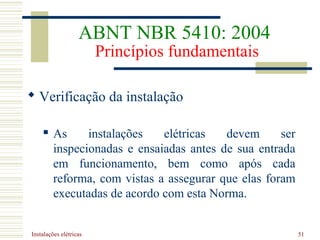

 Verificação da instalação
 As instalações elétricas devem ser
inspecionadas e ensaiadas antes de sua entrada
em funcionamento, bem como após cada
reforma, com vistas a assegurar que elas foram
executadas de acordo com esta Norma.
ABNT NBR 5410: 2004

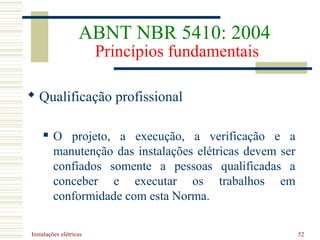

 Qualificação profissional
 O projeto, a execução, a verificação e a
manutenção das instalações elétricas devem ser
confiados somente a pessoas qualificadas a
conceber e executar os trabalhos em
conformidade com esta Norma.
ABNT NBR 5410: 2004

eletrica

Mais conteúdo relacionado

Mais procurados

Destaque

Semelhante a eletrica

Mais de ragrellos

Último

eletrica
