1. Eletrotécnica Básica
Aula : Instalações elétricas de baixa tensão –
Norma NBR 5410

2. Norma NBR 5410
Objetivo:
Fixar as condições que as instalações de baixa tensão
devem atender, a fim de garantir seu funcionamento
adequado, a segurança das pessoas e animais
domésticos e a conservação de bens.

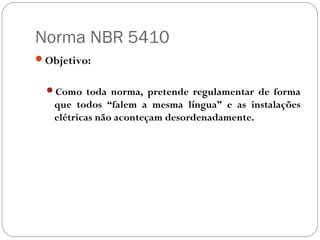

3. Norma NBR 5410
Objetivo:
Como toda norma, pretende regulamentar de forma
que todos “falem a mesma língua” e as instalações
elétricas não aconteçam desordenadamente.

4. Norma NBR 5410
Aplicações:
Instalações novas e a reformas em instalações
existentes.
Entende-se por “Reforma”: Qualquer ampliação das
instalação existente (criação de novos circuitos,
alimentação de novos equipamentos, etc.), bem como
qualquer substituição de componentes que implique
alteração do circuito.

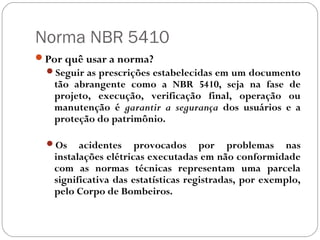

5. Norma NBR 5410
Por quê usar a norma?
Seguir as prescrições estabelecidas em um documento
tão abrangente como a NBR 5410, seja na fase de
projeto, execução, verificação final, operação ou
manutenção é garantir a segurança dos usuários e a
proteção do patrimônio.
Os acidentes provocados por problemas nas
instalações elétricas executadas em não conformidade
com as normas técnicas representam uma parcela
significativa das estatísticas registradas, por exemplo,
pelo Corpo de Bombeiros.

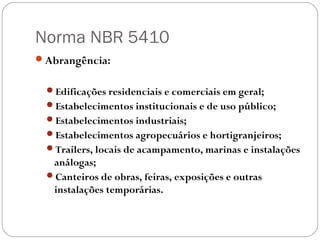

6. Norma NBR 5410
Abrangência:
Edificações residenciais e comerciais em geral;
Estabelecimentos institucionais e de uso público;
Estabelecimentos industriais;
Estabelecimentos agropecuários e hortigranjeiros;
Trailers, locais de acampamento, marinas e instalações
análogas;
Canteiros de obras, feiras, exposições e outras
instalações temporárias.

7. Instalações Elétricas
Definição:
Conjunto de componentes elétricos, associados e com
características coordenadas entre si, constituído para
uma finalidade determinada.

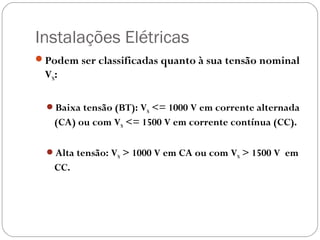

8. Instalações Elétricas
Podem ser classificadas quanto à sua tensão nominal
VN:
Baixa tensão (BT): VN <= 1000 V em corrente alternada
(CA) ou com VN <= 1500 V em corrente contínua (CC).
Alta tensão: VN > 1000 V em CA ou com VN > 1500 V em
CC.

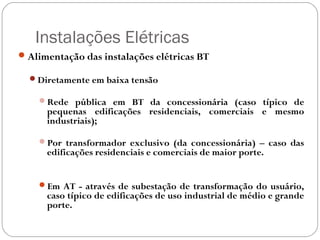

9. Instalações Elétricas
 Alimentação das instalações elétricas BT
Diretamente em baixa tensão
Rede pública em BT da concessionária (caso típico de
pequenas edificações residenciais, comerciais e mesmo
industriais);
Por transformador exclusivo (da concessionária) – caso das
edificações residenciais e comerciais de maior porte.
Em AT - através de subestação de transformação do usuário,
caso típico de edificações de uso industrial de médio e grande
porte.

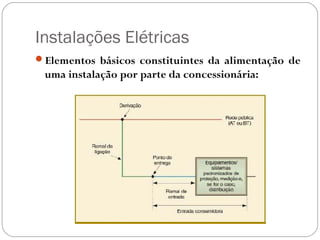

10. Instalações Elétricas
Elementos básicos constituintes da alimentação de
uma instalação por parte da concessionária:

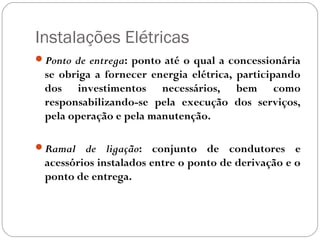

11. Instalações Elétricas
Ponto de entrega: ponto até o qual a concessionária
se obriga a fornecer energia elétrica, participando
dos investimentos necessários, bem como
responsabilizando-se pela execução dos serviços,
pela operação e pela manutenção.
Ramal de ligação: conjunto de condutores e
acessórios instalados entre o ponto de derivação e o
ponto de entrega.

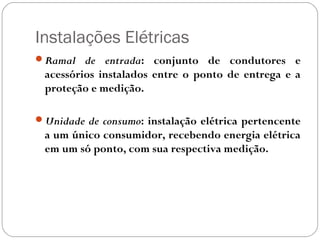

12. Instalações Elétricas
Ramal de entrada: conjunto de condutores e
acessórios instalados entre o ponto de entrega e a
proteção e medição.
Unidade de consumo: instalação elétrica pertencente
a um único consumidor, recebendo energia elétrica
em um só ponto, com sua respectiva medição.

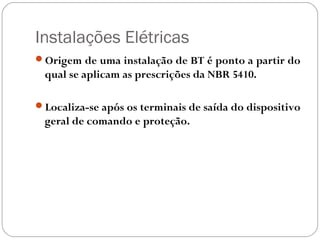

13. Instalações Elétricas
Origem de uma instalação de BT é ponto a partir do
qual se aplicam as prescrições da NBR 5410.
Localiza-se após os terminais de saída do dispositivo
geral de comando e proteção.
