Este documento fornece instruções para um trabalho prático sobre circuitos elétricos em série, paralelo e mistos. Os alunos irão identificar valores de resistores, montar diferentes circuitos e medir a resistência equivalente em cada um para comparar com os valores calculados teoricamente.

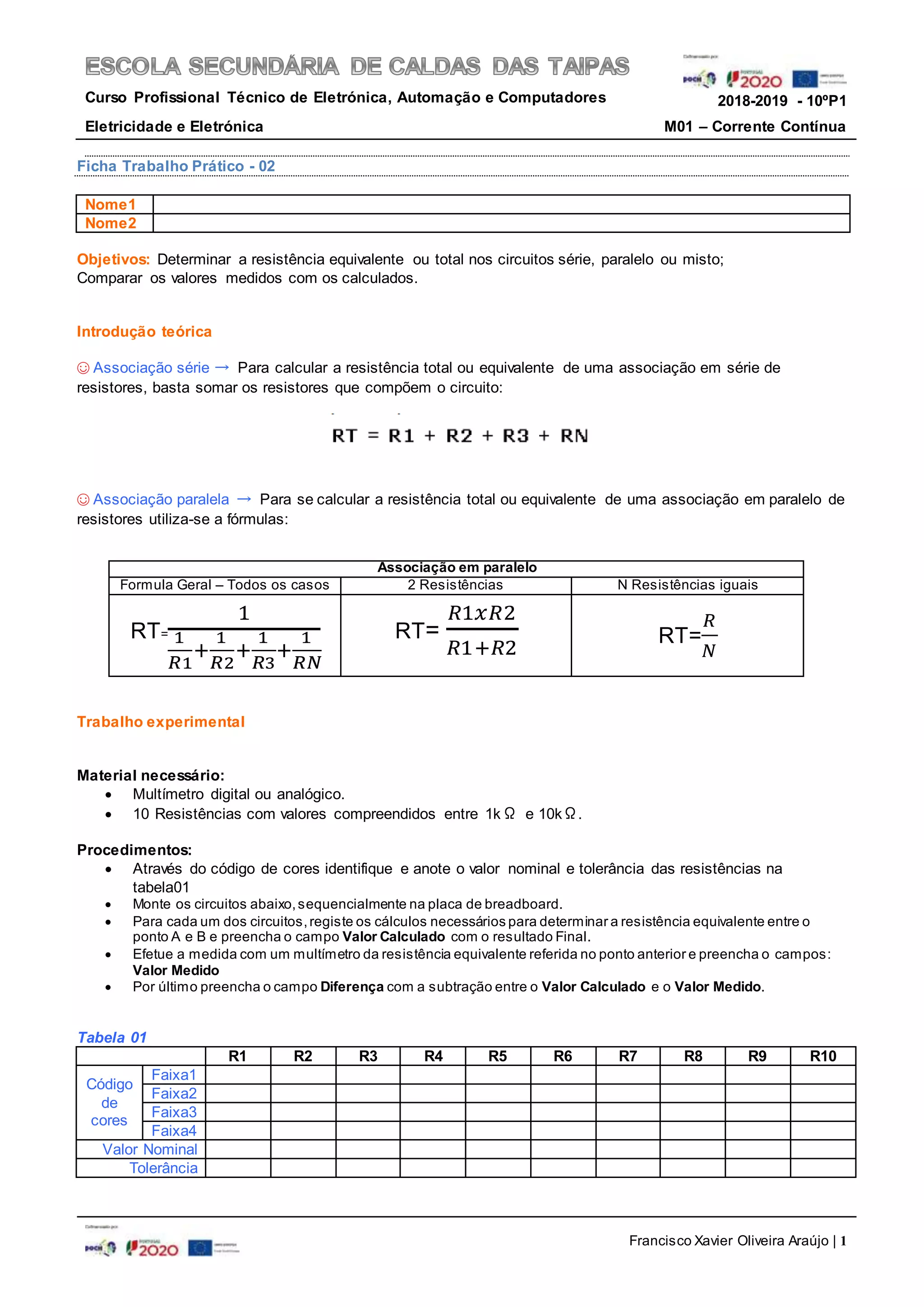

1. Curso Profissional Técnico de Eletrónica, Automação e Computadores 2018-2019 - 10ºP1
Eletricidade e Eletrónica M01 – Corrente Contínua
Ficha Trabalho Prático - 02
Francisco Xavier Oliveira Araújo | 1
Nome1
Nome2
Objetivos: Determinar a resistência equivalente ou total nos circuitos série, paralelo ou misto;
Comparar os valores medidos com os calculados.
Introdução teórica
☺ Associação série → Para calcular a resistência total ou equivalente de uma associação em série de
resistores, basta somar os resistores que compõem o circuito:
☺ Associação paralela → Para se calcular a resistência total ou equivalente de uma associação em paralelo de
resistores utiliza-se a fórmulas:
Associação em paralelo
Formula Geral – Todos os casos 2 Resistências N Resistências iguais
RT=
1
1
𝑅1
+
1
𝑅2
+
1
𝑅3
+
1
𝑅𝑁
RT=
𝑅1𝑥𝑅2
𝑅1+𝑅2
RT=
𝑅
𝑁
Trabalho experimental
Material necessário:
 Multímetro digital ou analógico.
 10 Resistências com valores compreendidos entre 1kΩ e 10kΩ.
Procedimentos:
 Através do código de cores identifique e anote o valor nominal e tolerância das resistências na
tabela01
 Monte os circuitos abaixo,sequencialmente na placa de breadboard.
 Para cada um dos circuitos,registe os cálculos necessários para determinar a resistência equivalente entre o
ponto A e B e preencha o campo Valor Calculado com o resultado Final.
 Efetue a medida com um multímetro da resistência equivalente referida no ponto anterior e preencha o campos:
Valor Medido
 Por último preencha o campo Diferença com a subtração entre o Valor Calculado e o Valor Medido.
Tabela 01
R1 R2 R3 R4 R5 R6 R7 R8 R9 R10
Código
de
cores
Faixa1
Faixa2
Faixa3
Faixa4
Valor Nominal
Tolerância

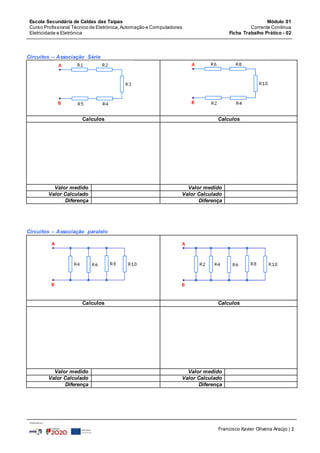

2. Escola Secundária de Caldas das Taipas
Curso Profissional Técnico de Eletrónica,Automação e Computadores
Eletricidade e Eletrónica
Módulo 01
Corrente Contínua
Ficha Trabalho Prático - 02
Francisco Xavier Oliveira Araújo | 2
Circuitos – Associação Série
Calculos Calculos
Valor medido Valor medido
Valor Calculado Valor Calculado
Diferença Diferença
Circuitos – Associação paralelo
Calculos Calculos
Valor medido Valor medido
Valor Calculado Valor Calculado
Diferença Diferença

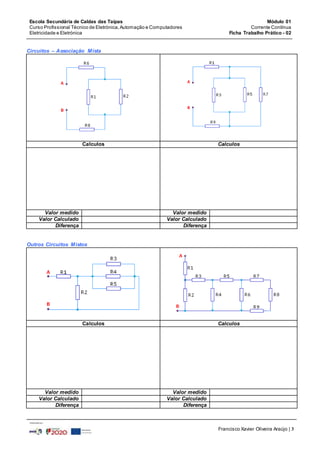

3. Escola Secundária de Caldas das Taipas
Curso Profissional Técnico de Eletrónica,Automação e Computadores
Eletricidade e Eletrónica
Módulo 01
Corrente Contínua
Ficha Trabalho Prático - 02
Francisco Xavier Oliveira Araújo | 3
Circuitos – Associação Mista
Calculos Calculos
Valor medido Valor medido
Valor Calculado Valor Calculado
Diferença Diferença
Outros Circuitos Mistos
Calculos Calculos
Valor medido Valor medido
Valor Calculado Valor Calculado
Diferença Diferença

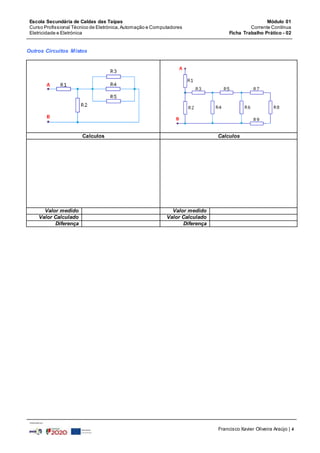

4. Escola Secundária de Caldas das Taipas
Curso Profissional Técnico de Eletrónica,Automação e Computadores
Eletricidade e Eletrónica
Módulo 01
Corrente Contínua
Ficha Trabalho Prático - 02
Francisco Xavier Oliveira Araújo | 4
Outros Circuitos Mistos
Calculos Calculos
Valor medido Valor medido
Valor Calculado Valor Calculado
Diferença Diferença
