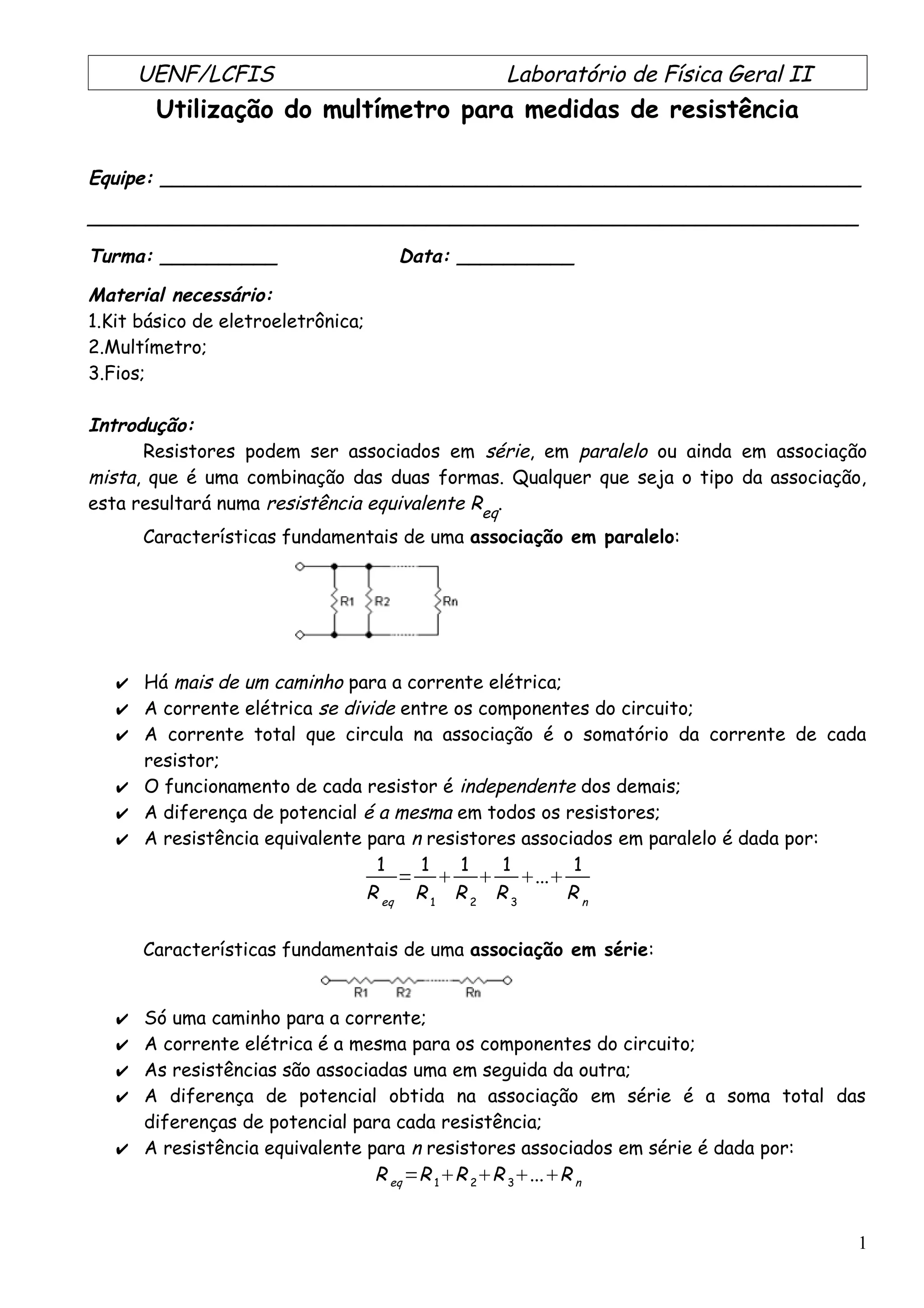

1. UENF/LCFIS Laboratório de Física Geral II
Utilização do multímetro para medidas de resistência
Equipe: ____________________________________________________________
__________________________________________________________________
Turma: __________ Data: __________
Material necessário:
1.Kit básico de eletroeletrônica;
2.Multímetro;
3.Fios;
Introdução:
Resistores podem ser associados em série, em paralelo ou ainda em associação
mista, que é uma combinação das duas formas. Qualquer que seja o tipo da associação,
esta resultará numa resistência equivalente Req
.
Características fundamentais de uma associação em paralelo:
✔ Há mais de um caminho para a corrente elétrica;
✔ A corrente elétrica se divide entre os componentes do circuito;
✔ A corrente total que circula na associação é o somatório da corrente de cada
resistor;
✔ O funcionamento de cada resistor é independente dos demais;
✔ A diferença de potencial é a mesma em todos os resistores;
✔ A resistência equivalente para n resistores associados em paralelo é dada por:
1
R eq
=
1
R 1
1
R 2
1
R 3
...
1
R n
Características fundamentais de uma associação em série:
✔ Só uma caminho para a corrente;
✔ A corrente elétrica é a mesma para os componentes do circuito;
✔ As resistências são associadas uma em seguida da outra;
✔ A diferença de potencial obtida na associação em série é a soma total das
diferenças de potencial para cada resistência;
✔ A resistência equivalente para n resistores associados em série é dada por:
R eq
=R 1
R 2
R 3
...R n
1

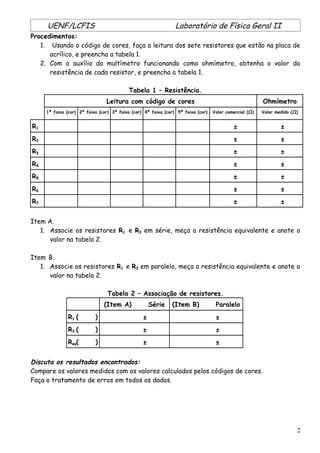

2. UENF/LCFIS Laboratório de Física Geral II
Procedimentos:
1. Usando o código de cores, faça a leitura dos sete resistores que estão na placa de
acrílico, e preencha a tabela 1.
2. Com o auxílio do multímetro funcionando como ohmímetro, obtenha o valor da
resistência de cada resistor, e preencha a tabela 1.
Tabela 1 – Resistência.
Leitura com código de cores Ohmímetro
1ª faixa (cor) 2ª faixa (cor) 3ª faixa (cor) 4ª faixa (cor) 5ª faixa (cor) Valor comercial (Ω) Valor medido (Ω)
R1 ± ±
R2 ± ±
R3 ± ±
R4 ± ±
R5 ± ±
R6 ± ±
R7 ± ±
Item A.
1. Associe os resistores R1 e R3 em série, meça a resistência equivalente e anote o
valor na tabela 2.
Item B.
1. Associe os resistores R1 e R3 em paralelo, meça a resistência equivalente e anote o
valor na tabela 2.
Tabela 2 – Associação de resistores.
(Item A) Série (Item B) Paralelo
R1 ( ) ± ±
R3 ( ) ± ±
Req( ) ± ±
Discuta os resultados encontrados:
Compare os valores medidos com os valores calculados pelos códigos de cores.
Faça o tratamento de erros em todos os dados.
2
