Drenagem Viária
Padronização e Execução
Patologias
Ivan Roberto
Laura Maria
Mauro Rafael
Max Martins
Raimundo Vargas
Disciplina: Estradas
Prof: Valcir Soares

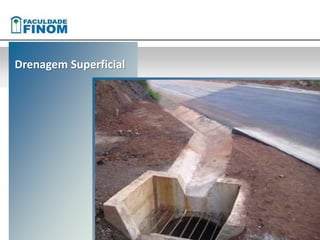

Drenagem Superficial

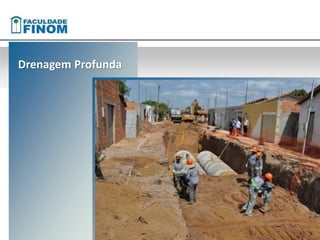

Drenagem Profunda

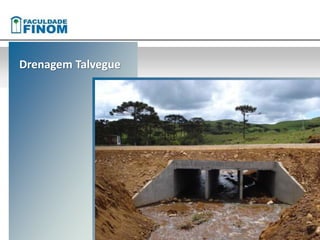

Drenagem Talvegue
Método CCL

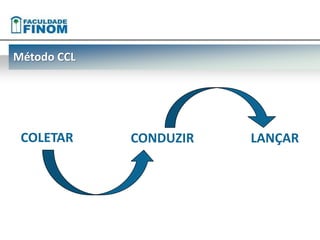

COLETAR CONDUZIR LANÇAR
DRENAGEM VIÁRIA
Iniciando pela chuva, temos basicamente 4 destinos para as
águas pluviais:
1. Parte evapora retornando à atmosfera;
2. Parte é absorvida e retida pela vegetação;
3. Parte escoa sobre a superfície = são as águas superficiais;
4. E parte penetra na crosta incorporando-se ao lençol freático = são as águas
subterrâneas e profundas.
DISPOSITIVOS DE DRENAGEM SUPERFICIAL

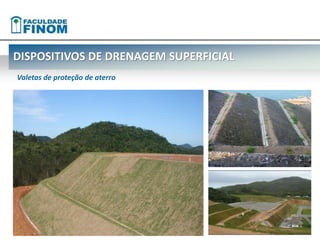

Valetas de proteção de aterro
DISPOSITIVOS DE DRENAGEM SUPERFICIAL

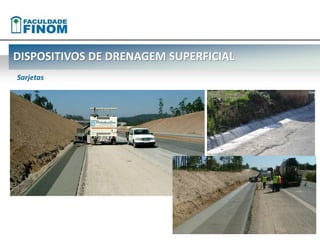

Sarjetas
DISPOSITIVOS DE DRENAGEM SUPERFICIAL

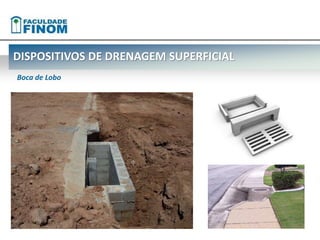

Boca de Lobo
DISPOSITIVOS DE DRENAGEM SUPERFICIAL

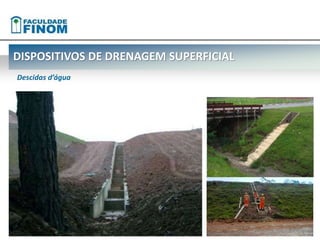

Descidas d’água
DISPOSITIVOS DE DRENAGEM PROFUNDA

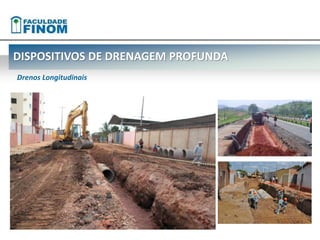

Drenos Longitudinais
DISPOSITIVOS DE DRENAGEM PROFUNDA

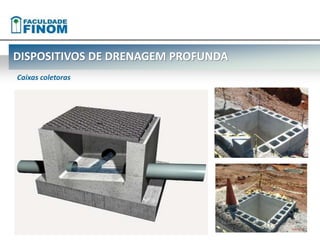

Caixas coletoras
DISPOSITIVOS DE DRENAGEM SUBSUPERFICIAL

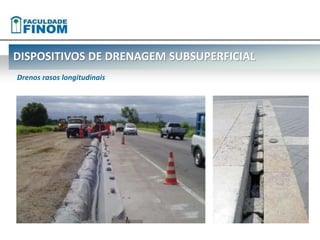

Drenos rasos longitudinais
DISPOSITIVOS DE DRENAGEM SUBSUPERFICIAL

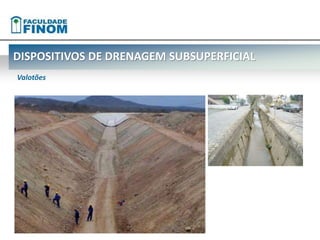

Valotões
DISPOSITIVOS DE DRENAGEM TALVEGUES

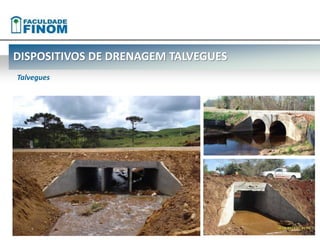

Talvegues

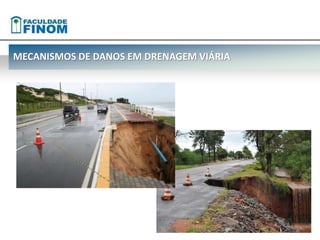

MECANISMOS DE DANOS EM DRENAGEM VIÁRIA

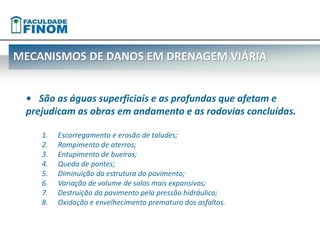

• São as águas superficiais e as profundas que afetam e
prejudicam as obras em andamento e as rodovias concluídas.
1. Escorregamento e erosão de taludes;
2. Rompimento de aterros;
3. Entupimento de bueiros;
4. Queda de pontes;
5. Diminuição da estrutura do pavimento;
6. Variação de volume de solos mais expansivos;
7. Destruição do pavimento pela pressão hidráulica;
8. Oxidação e envelhecimento prematuro dos asfaltos.
• Infiltração pelas trincas,
juntas ou transições;
• Deterioração funcional e
estrutural do Pavimento;
• Bombeamento – pavimento
rígido

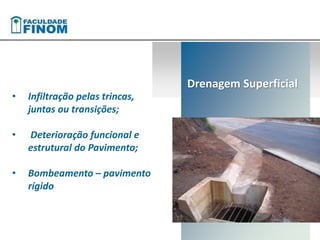

Drenagem Superficial
• Deterioração funcional e
estrutural do pavimento;
• Perda de suporte do
subleito ;
• Recalque e afundamento da
plataforma;

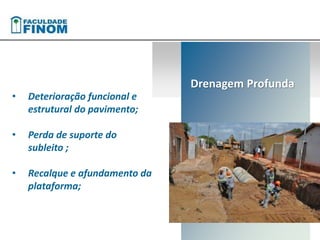

Drenagem Profunda

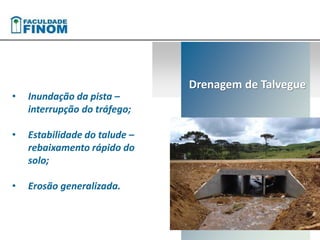

• Inundação da pista –
interrupção do tráfego;
• Estabilidade do talude –
rebaixamento rápido do
solo;
• Erosão generalizada.
Drenagem de Talvegue
MECANISMOS DE DANOS EM DRENAGEM VIÁRIA
MECANISMOS DE DANOS EM DRENAGEM VIÁRIA
MECANISMOS DE DANOS EM DRENAGEM VIÁRIA
Processo de Execução
Drenagem Viária
PROCESSO DE EXECUÇÃO

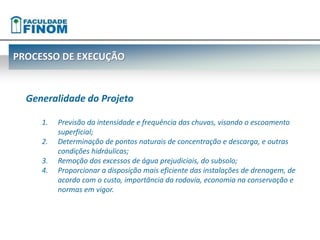

Generalidade do Projeto
1. Previsão da intensidade e frequência das chuvas, visando o escoamento
superficial;
2. Determinação de pontos naturais de concentração e descarga, e outras
condições hidráulicas;
3. Remoção dos excessos de água prejudiciais, do subsolo;
4. Proporcionar a disposição mais eficiente das instalações de drenagem, de
acordo com o custo, importância da rodovia, economia na conservação e
normas em vigor.
ESTIMATIVA DA PRECIPITAÇÃO PLUVIAL

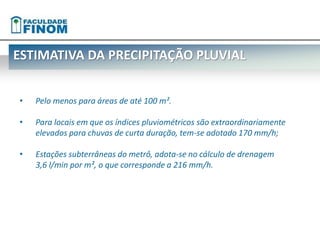

• Pelo menos para áreas de até 100 m².
• Para locais em que os índices pluviométricos são extraordinariamente
elevados para chuvas de curta duração, tem-se adotado 170 mm/h;
• Estações subterrâneas do metrô, adota-se no cálculo de drenagem
3,6 l/min por m², o que corresponde a 216 mm/h.
ESTIMATIVA DA PRECIPITAÇÃO PLUVIAL

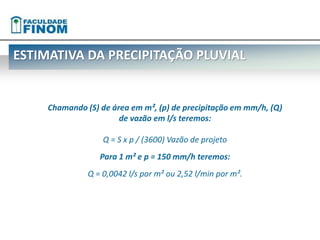

Chamando (S) de área em m², (p) de precipitação em mm/h, (Q)
de vazão em l/s teremos:
Q = S x p / (3600) Vazão de projeto
Para 1 m² e p = 150 mm/h teremos:
Q = 0,0042 l/s por m² ou 2,52 l/min por m².

Mais conteúdo relacionado

Mais procurados

Apostila barragens feagr_2011
Apostila barragens feagr_2011Apostila barragens feagr_2011
Apostila barragens feagr_2011
Welvis Furtado

Projeto de esgoto
Projeto de esgotoProjeto de esgoto
Projeto de esgoto
Ricardo Deboni

Rede coletora de esgoto: Conceitos e Dimensionamento
Rede coletora de esgoto: Conceitos e DimensionamentoRede coletora de esgoto: Conceitos e Dimensionamento
Rede coletora de esgoto: Conceitos e Dimensionamento
Mateus Dezotti

Aula 6 lagoas de estabilização e lagoas facultativas
Aula 6 lagoas de estabilização e lagoas facultativasAula 6 lagoas de estabilização e lagoas facultativas
Aula 6 lagoas de estabilização e lagoas facultativas
Giovanna Ortiz

Drenagem de Taludes
Drenagem de TaludesDrenagem de Taludes
Drenagem de Taludes
camilapasta

Projeto de sistema de drenagem (Completo)
Projeto de sistema de drenagem (Completo)Projeto de sistema de drenagem (Completo)
Projeto de sistema de drenagem (Completo)
Giovani Aurélio Costa

Taa 5
Taa 5Taa 5
Apostila alunos dreanagem
Apostila alunos dreanagemApostila alunos dreanagem
Apostila alunos dreanagem
THIAGO RODRIGUES

Aula 8 drenagem urbana
Aula 8 drenagem urbanaAula 8 drenagem urbana
Aula 8 drenagem urbana
Jose Luis Prado Sánchez

Apostila drenagem 2009
Apostila drenagem 2009Apostila drenagem 2009
Apostila drenagem 2009
Natalia Araújo Storck

Hidrologia escoamento superficial
Hidrologia   escoamento superficialHidrologia   escoamento superficial
Hidrologia escoamento superficial
marciotecsoma

Drenagem urbana
Drenagem urbanaDrenagem urbana
Aula 4 dimensionamento
Aula 4   dimensionamentoAula 4   dimensionamento
Aula 4 dimensionamento
Anderson Barroso Silva

Regularização de Vazões (Parte I)
Regularização de Vazões (Parte I)Regularização de Vazões (Parte I)
Regularização de Vazões (Parte I)
Hidrologia UFC

Hidrologia Aula 1
Hidrologia Aula 1Hidrologia Aula 1
Hidrologia Aula 1
Ronaldo Cesar

Aula 2 componentes sistema predial de esgoto
Aula 2   componentes sistema predial de esgotoAula 2   componentes sistema predial de esgoto
Aula 2 componentes sistema predial de esgoto
Claudio Santos

Exercicios e respostas
Exercicios e respostasExercicios e respostas
Exercicios e respostas
Lucas Pereira Leão

Aula método racional
Aula método racionalAula método racional
Aula método racional
Cristhiane Okawa

Nbr 12216 92 projeto de estação de tratamento de água para
Nbr 12216 92   projeto de estação de tratamento de água paraNbr 12216 92   projeto de estação de tratamento de água para
Nbr 12216 92 projeto de estação de tratamento de água para
Jacqueline Schultz

Drenagem superficial
Drenagem superficialDrenagem superficial
Drenagem superficial
Matheus Dias


Mais procurados (20)

Apostila barragens feagr_2011
Apostila barragens feagr_2011Apostila barragens feagr_2011
Apostila barragens feagr_2011

Projeto de esgoto
Projeto de esgotoProjeto de esgoto
Projeto de esgoto

Rede coletora de esgoto: Conceitos e Dimensionamento
Rede coletora de esgoto: Conceitos e DimensionamentoRede coletora de esgoto: Conceitos e Dimensionamento
Rede coletora de esgoto: Conceitos e Dimensionamento

Aula 6 lagoas de estabilização e lagoas facultativas
Aula 6 lagoas de estabilização e lagoas facultativasAula 6 lagoas de estabilização e lagoas facultativas
Aula 6 lagoas de estabilização e lagoas facultativas

Drenagem de Taludes
Drenagem de TaludesDrenagem de Taludes
Drenagem de Taludes

Projeto de sistema de drenagem (Completo)
Projeto de sistema de drenagem (Completo)Projeto de sistema de drenagem (Completo)
Projeto de sistema de drenagem (Completo)

Taa 5
Taa 5Taa 5
Taa 5

Apostila alunos dreanagem
Apostila alunos dreanagemApostila alunos dreanagem
Apostila alunos dreanagem

Aula 8 drenagem urbana
Aula 8 drenagem urbanaAula 8 drenagem urbana
Aula 8 drenagem urbana

Apostila drenagem 2009
Apostila drenagem 2009Apostila drenagem 2009
Apostila drenagem 2009

Hidrologia escoamento superficial
Hidrologia   escoamento superficialHidrologia   escoamento superficial
Hidrologia escoamento superficial

Drenagem urbana
Drenagem urbanaDrenagem urbana
Drenagem urbana

Aula 4 dimensionamento
Aula 4   dimensionamentoAula 4   dimensionamento
Aula 4 dimensionamento

Regularização de Vazões (Parte I)
Regularização de Vazões (Parte I)Regularização de Vazões (Parte I)
Regularização de Vazões (Parte I)

Hidrologia Aula 1
Hidrologia Aula 1Hidrologia Aula 1
Hidrologia Aula 1

Aula 2 componentes sistema predial de esgoto
Aula 2   componentes sistema predial de esgotoAula 2   componentes sistema predial de esgoto
Aula 2 componentes sistema predial de esgoto

Exercicios e respostas
Exercicios e respostasExercicios e respostas
Exercicios e respostas

Aula método racional
Aula método racionalAula método racional
Aula método racional

Nbr 12216 92 projeto de estação de tratamento de água para
Nbr 12216 92   projeto de estação de tratamento de água paraNbr 12216 92   projeto de estação de tratamento de água para
Nbr 12216 92 projeto de estação de tratamento de água para

Drenagem superficial
Drenagem superficialDrenagem superficial
Drenagem superficial


Semelhante a Drenagem Viária

recursos hídricos, geografia
recursos hídricos, geografiarecursos hídricos, geografia
recursos hídricos, geografia
Nilton Goulart

Drenagem agrícola
Drenagem agrícolaDrenagem agrícola
Drenagem agrícola
lipemodesto

Aula 7
Aula 7Aula 7
4 bacias hidrograficas
4 bacias hidrograficas4 bacias hidrograficas
4 bacias hidrograficas
Danusa Campos

Af jardins de-chuva-print-digital
Af jardins de-chuva-print-digitalAf jardins de-chuva-print-digital
Drenagem
DrenagemDrenagem
A RELAÇÃO ENTRE A HIDROGEOLOGIA E OS LINEAMENTOS ESTRUTURAIS DO PLANALTO SERR...
A RELAÇÃO ENTRE A HIDROGEOLOGIA E OS LINEAMENTOS ESTRUTURAIS DO PLANALTO SERR...A RELAÇÃO ENTRE A HIDROGEOLOGIA E OS LINEAMENTOS ESTRUTURAIS DO PLANALTO SERR...
A RELAÇÃO ENTRE A HIDROGEOLOGIA E OS LINEAMENTOS ESTRUTURAIS DO PLANALTO SERR...
Gabriella Ribeiro

LEGISLAÇÃO E IMPLANTAÇÃO DO PAVIMENTO PERMEÁVEL
LEGISLAÇÃO E IMPLANTAÇÃO DO PAVIMENTO PERMEÁVELLEGISLAÇÃO E IMPLANTAÇÃO DO PAVIMENTO PERMEÁVEL
LEGISLAÇÃO E IMPLANTAÇÃO DO PAVIMENTO PERMEÁVEL
Mariana Marchioni

Hidrologia aula03
Hidrologia aula03Hidrologia aula03
Hidrologia aula03
Geiza Correia

Assoreamento de reservatórios
Assoreamento de reservatóriosAssoreamento de reservatórios
Assoreamento de reservatórios
admilson silva

Assoreamento de reservatórios
Assoreamento de reservatóriosAssoreamento de reservatórios
Assoreamento de reservatórios
admilson silva

Unidade 4.pdf
Unidade 4.pdfUnidade 4.pdf
Unidade 4.pdf
yasminlorena8

Águas Subterrâneas
Águas SubterrâneasÁguas Subterrâneas
Águas Subterrâneas
Carlos Gomes

Parecer técnico sobre estabilização de talude
Parecer técnico sobre estabilização de taludeParecer técnico sobre estabilização de talude
Parecer técnico sobre estabilização de talude
Marcelo Forest

PedroDuarte_AguasPenacova.pdf
PedroDuarte_AguasPenacova.pdfPedroDuarte_AguasPenacova.pdf
PedroDuarte_AguasPenacova.pdf
AfonsoCuamba1

Aula_1 e 2_SAA.pptx
Aula_1 e 2_SAA.pptxAula_1 e 2_SAA.pptx
Aula_1 e 2_SAA.pptx
CamilaCamposGomezFam

Aula 6
Aula 6Aula 6
Sistemas de irrigação
Sistemas de irrigaçãoSistemas de irrigação
Sistemas de irrigação
GETA - UFG

Emissários Submarinos para cidades pequenas-Revista do CREA-RJ º 77
Emissários Submarinos para cidades pequenas-Revista do CREA-RJ º 77Emissários Submarinos para cidades pequenas-Revista do CREA-RJ º 77
Emissários Submarinos para cidades pequenas-Revista do CREA-RJ º 77
Sergio Freitas

Aula 4 hidrogeologia
Aula 4   hidrogeologiaAula 4   hidrogeologia
Aula 4 hidrogeologia
JOAO CARLOS DA SILVA


Semelhante a Drenagem Viária (20)

recursos hídricos, geografia
recursos hídricos, geografiarecursos hídricos, geografia
recursos hídricos, geografia

Drenagem agrícola
Drenagem agrícolaDrenagem agrícola
Drenagem agrícola

Aula 7
Aula 7Aula 7
Aula 7

4 bacias hidrograficas
4 bacias hidrograficas4 bacias hidrograficas
4 bacias hidrograficas

Af jardins de-chuva-print-digital
Af jardins de-chuva-print-digitalAf jardins de-chuva-print-digital
Af jardins de-chuva-print-digital

Drenagem
DrenagemDrenagem
Drenagem

A RELAÇÃO ENTRE A HIDROGEOLOGIA E OS LINEAMENTOS ESTRUTURAIS DO PLANALTO SERR...
A RELAÇÃO ENTRE A HIDROGEOLOGIA E OS LINEAMENTOS ESTRUTURAIS DO PLANALTO SERR...A RELAÇÃO ENTRE A HIDROGEOLOGIA E OS LINEAMENTOS ESTRUTURAIS DO PLANALTO SERR...
A RELAÇÃO ENTRE A HIDROGEOLOGIA E OS LINEAMENTOS ESTRUTURAIS DO PLANALTO SERR...

LEGISLAÇÃO E IMPLANTAÇÃO DO PAVIMENTO PERMEÁVEL
LEGISLAÇÃO E IMPLANTAÇÃO DO PAVIMENTO PERMEÁVELLEGISLAÇÃO E IMPLANTAÇÃO DO PAVIMENTO PERMEÁVEL
LEGISLAÇÃO E IMPLANTAÇÃO DO PAVIMENTO PERMEÁVEL

Hidrologia aula03
Hidrologia aula03Hidrologia aula03
Hidrologia aula03

Assoreamento de reservatórios
Assoreamento de reservatóriosAssoreamento de reservatórios
Assoreamento de reservatórios

Assoreamento de reservatórios
Assoreamento de reservatóriosAssoreamento de reservatórios
Assoreamento de reservatórios

Unidade 4.pdf
Unidade 4.pdfUnidade 4.pdf
Unidade 4.pdf

Águas Subterrâneas
Águas SubterrâneasÁguas Subterrâneas
Águas Subterrâneas

Parecer técnico sobre estabilização de talude
Parecer técnico sobre estabilização de taludeParecer técnico sobre estabilização de talude
Parecer técnico sobre estabilização de talude

PedroDuarte_AguasPenacova.pdf
PedroDuarte_AguasPenacova.pdfPedroDuarte_AguasPenacova.pdf
PedroDuarte_AguasPenacova.pdf

Aula_1 e 2_SAA.pptx
Aula_1 e 2_SAA.pptxAula_1 e 2_SAA.pptx
Aula_1 e 2_SAA.pptx

Aula 6
Aula 6Aula 6
Aula 6

Sistemas de irrigação
Sistemas de irrigaçãoSistemas de irrigação
Sistemas de irrigação

Emissários Submarinos para cidades pequenas-Revista do CREA-RJ º 77
Emissários Submarinos para cidades pequenas-Revista do CREA-RJ º 77Emissários Submarinos para cidades pequenas-Revista do CREA-RJ º 77
Emissários Submarinos para cidades pequenas-Revista do CREA-RJ º 77

Aula 4 hidrogeologia
Aula 4   hidrogeologiaAula 4   hidrogeologia
Aula 4 hidrogeologia


Drenagem Viária

  • 1. Drenagem Viária Padronização e Execução Patologias Ivan Roberto Laura Maria Mauro Rafael Max Martins Raimundo Vargas Disciplina: Estradas Prof: Valcir Soares
  • 5. Método CCL COLETAR CONDUZIR LANÇAR
  • 6. DRENAGEM VIÁRIA Iniciando pela chuva, temos basicamente 4 destinos para as águas pluviais: 1. Parte evapora retornando à atmosfera; 2. Parte é absorvida e retida pela vegetação; 3. Parte escoa sobre a superfície = são as águas superficiais; 4. E parte penetra na crosta incorporando-se ao lençol freático = são as águas subterrâneas e profundas.

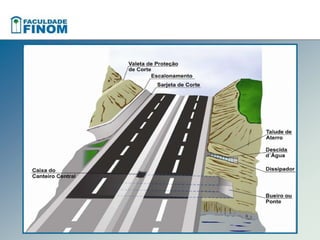

  • 7.
  • 8. DISPOSITIVOS DE DRENAGEM SUPERFICIAL Valetas de proteção de aterro
  • 9. DISPOSITIVOS DE DRENAGEM SUPERFICIAL Sarjetas
  • 10. DISPOSITIVOS DE DRENAGEM SUPERFICIAL Boca de Lobo
  • 11. DISPOSITIVOS DE DRENAGEM SUPERFICIAL Descidas d’água
  • 12. DISPOSITIVOS DE DRENAGEM PROFUNDA Drenos Longitudinais
  • 13. DISPOSITIVOS DE DRENAGEM PROFUNDA Caixas coletoras
  • 14. DISPOSITIVOS DE DRENAGEM SUBSUPERFICIAL Drenos rasos longitudinais
  • 15. DISPOSITIVOS DE DRENAGEM SUBSUPERFICIAL Valotões
  • 16. DISPOSITIVOS DE DRENAGEM TALVEGUES Talvegues
  • 17. MECANISMOS DE DANOS EM DRENAGEM VIÁRIA • São as águas superficiais e as profundas que afetam e prejudicam as obras em andamento e as rodovias concluídas. 1. Escorregamento e erosão de taludes; 2. Rompimento de aterros; 3. Entupimento de bueiros; 4. Queda de pontes; 5. Diminuição da estrutura do pavimento; 6. Variação de volume de solos mais expansivos; 7. Destruição do pavimento pela pressão hidráulica; 8. Oxidação e envelhecimento prematuro dos asfaltos.
  • 18. • Infiltração pelas trincas, juntas ou transições; • Deterioração funcional e estrutural do Pavimento; • Bombeamento – pavimento rígido Drenagem Superficial
  • 19. • Deterioração funcional e estrutural do pavimento; • Perda de suporte do subleito ; • Recalque e afundamento da plataforma; Drenagem Profunda
  • 20. • Inundação da pista – interrupção do tráfego; • Estabilidade do talude – rebaixamento rápido do solo; • Erosão generalizada. Drenagem de Talvegue
  • 21. MECANISMOS DE DANOS EM DRENAGEM VIÁRIA
  • 22. MECANISMOS DE DANOS EM DRENAGEM VIÁRIA
  • 23. MECANISMOS DE DANOS EM DRENAGEM VIÁRIA
  • 24. Processo de Execução Drenagem Viária
  • 25. PROCESSO DE EXECUÇÃO Generalidade do Projeto 1. Previsão da intensidade e frequência das chuvas, visando o escoamento superficial; 2. Determinação de pontos naturais de concentração e descarga, e outras condições hidráulicas; 3. Remoção dos excessos de água prejudiciais, do subsolo; 4. Proporcionar a disposição mais eficiente das instalações de drenagem, de acordo com o custo, importância da rodovia, economia na conservação e normas em vigor.
  • 26. ESTIMATIVA DA PRECIPITAÇÃO PLUVIAL • Pelo menos para áreas de até 100 m². • Para locais em que os índices pluviométricos são extraordinariamente elevados para chuvas de curta duração, tem-se adotado 170 mm/h; • Estações subterrâneas do metrô, adota-se no cálculo de drenagem 3,6 l/min por m², o que corresponde a 216 mm/h.
  • 27. ESTIMATIVA DA PRECIPITAÇÃO PLUVIAL Chamando (S) de área em m², (p) de precipitação em mm/h, (Q) de vazão em l/s teremos: Q = S x p / (3600) Vazão de projeto Para 1 m² e p = 150 mm/h teremos: Q = 0,0042 l/s por m² ou 2,52 l/min por m².
