Hidrologia aula03
O documento discute hidrologia e drenagem, abordando os tipos de escoamento em bacias, a geração de escoamento superficial, hidrogramas e escoamento subterrâneo. Também apresenta métodos para medir vazão como flutuador, molinete e ADCP, além de explicar curvas-chave, hidrogramas e o tempo de concentração.
Hidrologia aula03
- 1.
- 2. Escoamento • Tipos deescoamento na bacia. • Geração de escoamento superficial. • Hidrograma. • Hidrograma unitário. • Escoamento subterrâneo.

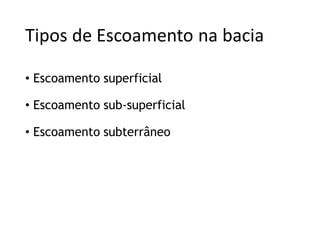

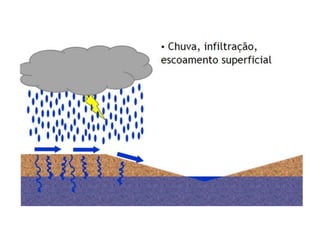

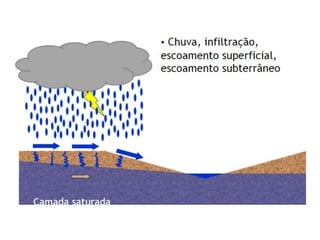

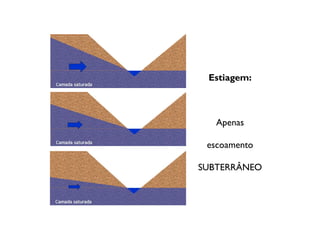

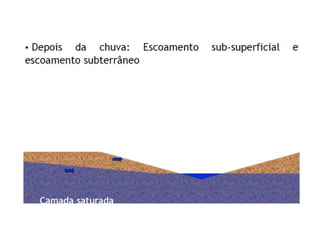

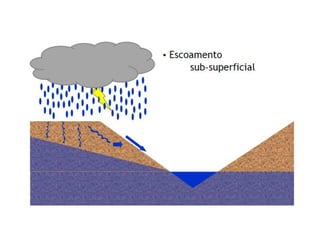

- 3. Tipos de Escoamentona bacia • Escoamento superficial • Escoamento sub-superficial • Escoamento subterrâneo

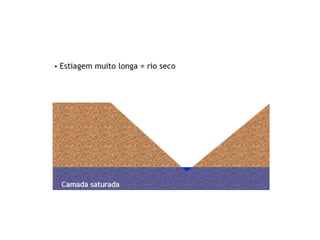

- 8.

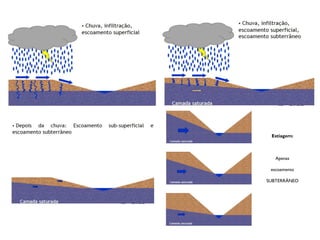

- 10.

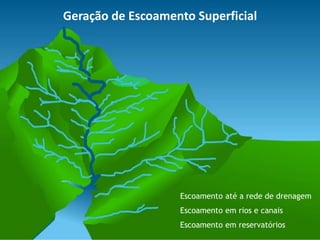

- 11. Escoamento até arede de drenagem Escoamento em rios e canais Escoamento em reservatórios Geração de Escoamento Superficial

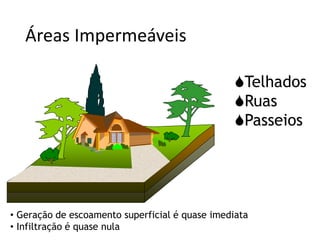

- 12. Áreas Impermeáveis Telhados Ruas Passeios • Geraçãode escoamento superficial é quase imediata • Infiltração é quase nula

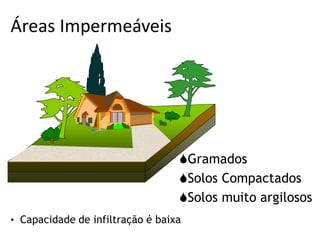

- 13. Áreas Impermeáveis Gramados Solos Compactados Solosmuito argilosos • Capacidade de infiltração é baixa

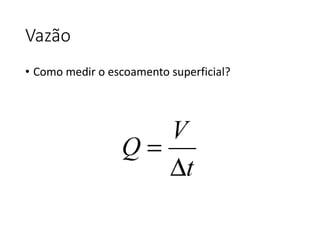

- 16. Vazão • Como mediro escoamento superficial?

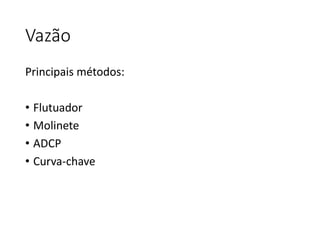

- 17. Vazão Principais métodos: • Flutuador •Molinete • ADCP • Curva-chave
- 18. Medição de Vazão- Flutuador

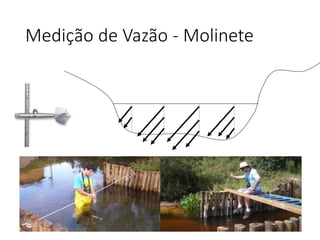

- 19. Medição de Vazão- Molinete

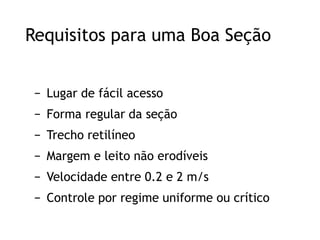

- 20. Requisitos para umaBoa Seção − Lugar de fácil acesso − Forma regular da seção − Trecho retilíneo − Margem e leito não erodíveis − Velocidade entre 0.2 e 2 m/s − Controle por regime uniforme ou crítico

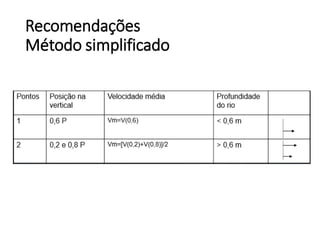

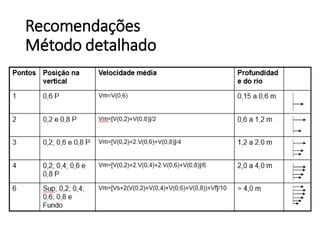

- 21.
- 22.

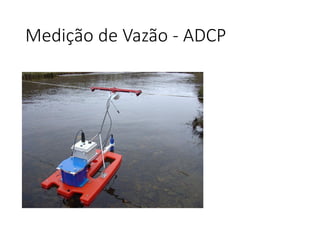

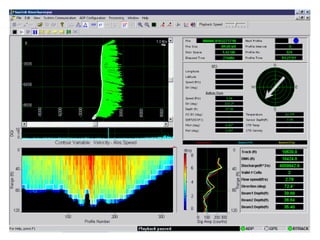

- 23. Medição de Vazão- ADCP
- 25.
- 26.

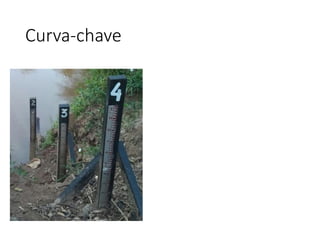

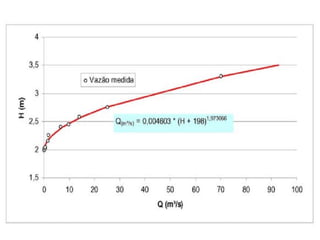

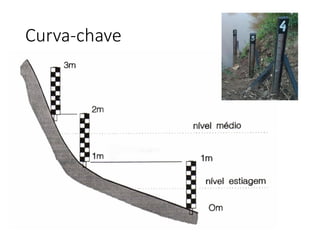

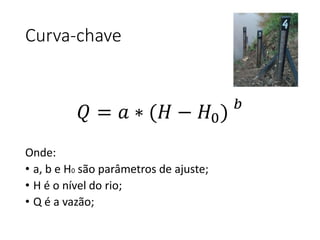

- 27. Curva-chave Onde: • a, be H0 são parâmetros de ajuste; • H é o nível do rio; • Q é a vazão; 𝑄 = 𝑎 ∗ (𝐻 − 𝐻0) 𝑏

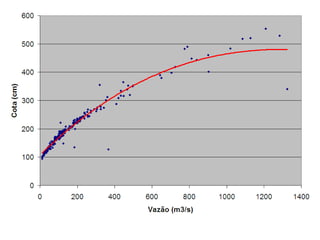

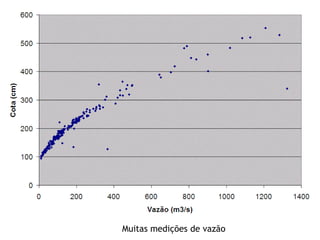

- 28. Muitas medições devazão

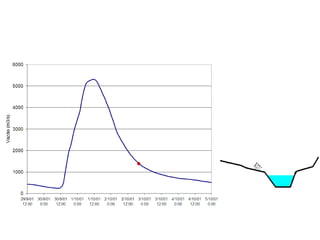

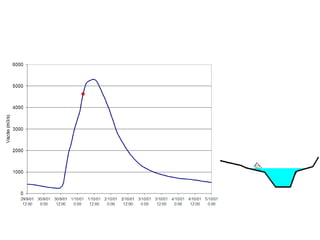

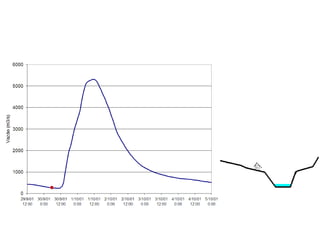

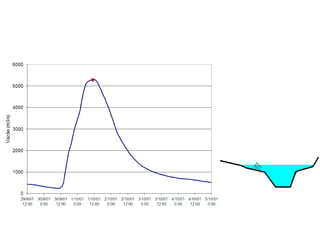

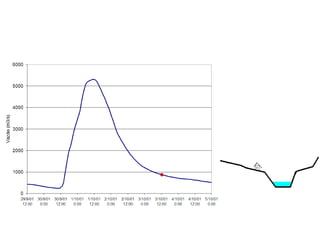

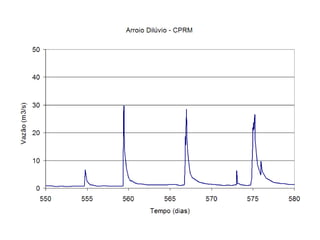

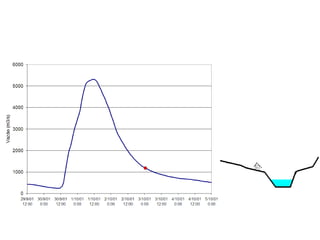

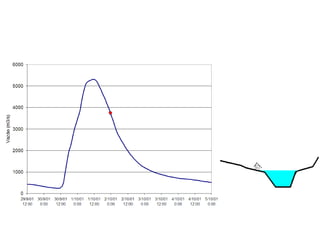

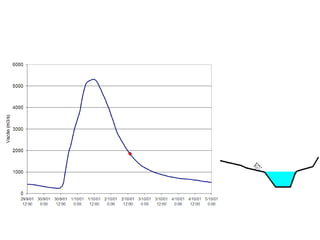

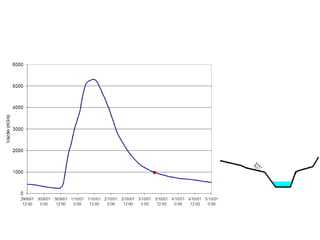

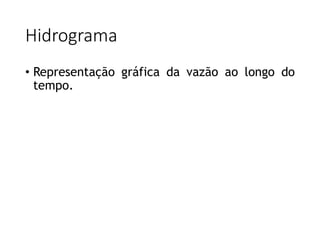

- 31. Hidrograma • Representação gráficada vazão ao longo do tempo.

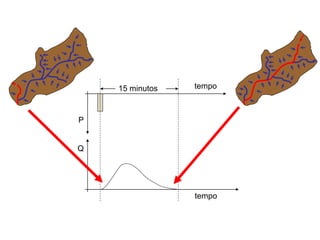

- 32.
- 33.
- 34.
- 35.
- 36.
- 37.
- 38.
- 39.
- 40.
- 41.
- 42.
- 43.
- 44.
- 45.
- 46.
- 47.
- 48.

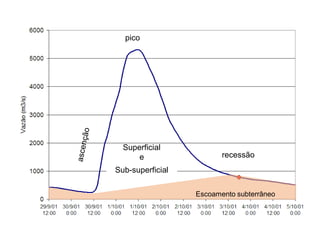

- 49. Superficial e Escoamento subterrâneo Sub-superficial Formação doHidrograma 1 – Início do escoamento superficial 2 – Ascensão do hidrograma 3 – Pico do hidrograma 4 – Recessão do hidrograma 5 – Fim do escoamento superficial 6 – Recessão do escoamento subterrâneo 1 2 5 3 4 6
- 51.

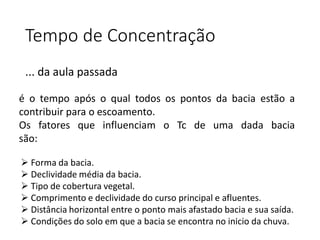

- 52. Tempo de Concentração ...da aula passada Forma da bacia. Declividade média da bacia. Tipo de cobertura vegetal. Comprimento e declividade do curso principal e afluentes. Distância horizontal entre o ponto mais afastado bacia e sua saída. Condições do solo em que a bacia se encontra no inicio da chuva. é o tempo após o qual todos os pontos da bacia estão a contribuir para o escoamento. Os fatores que influenciam o Tc de uma dada bacia são:

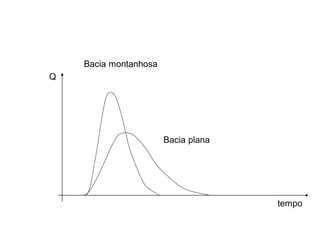

- 53. tempo Q Bacia montanhosa Bacia plana Formado Hidrograma

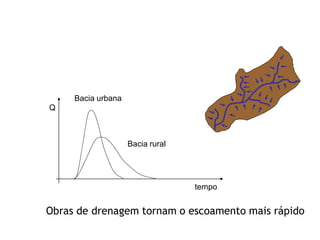

- 54. tempo Q Bacia urbana Bacia rural Obrasde drenagem tornam o escoamento mais rápido Forma do Hidrograma

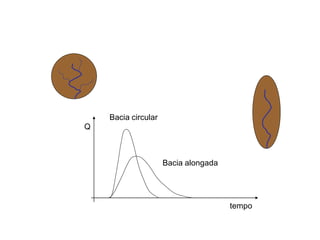

- 55. Forma da baciax hidrograma tempo Q Bacia circular Bacia alongada
