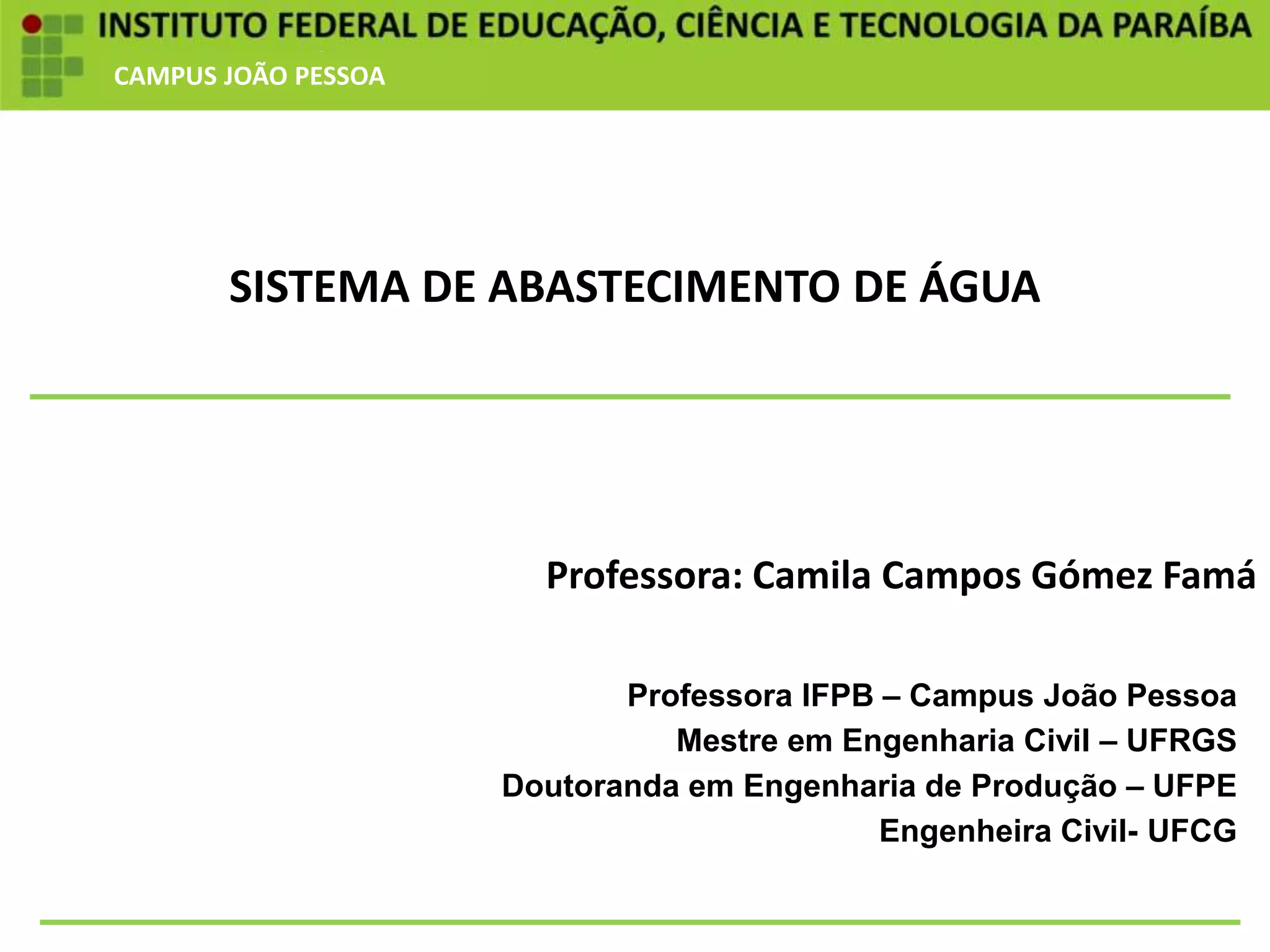

Sistema de abastecimento de água

1. Professora: Camila Campos Gómez Famá
Professora IFPB – Campus João Pessoa
Mestre em Engenharia Civil – UFRGS
Doutoranda em Engenharia de Produção – UFPE
Engenheira Civil- UFCG
SISTEMA DE ABASTECIMENTO DE ÁGUA
CAMPUS JOÃO PESSOA

2. Sistema de abastecimento de água
O que esperamos da disciplina?

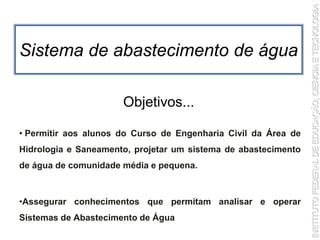

3. Sistema de abastecimento de água
• Permitir aos alunos do Curso de Engenharia Civil da Área de
Hidrologia e Saneamento, projetar um sistema de abastecimento
de água de comunidade média e pequena.
•Assegurar conhecimentos que permitam analisar e operar
Sistemas de Abastecimento de Água
Objetivos...

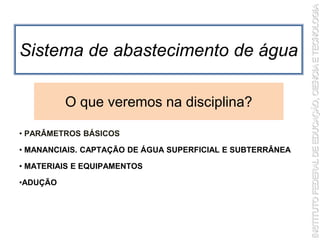

4. Sistema de abastecimento de água
• PARÂMETROS BÁSICOS
• MANANCIAIS. CAPTAÇÃO DE ÁGUA SUPERFICIAL E SUBTERRÂNEA
• MATERIAIS E EQUIPAMENTOS
•ADUÇÃO
O que veremos na disciplina?

5. Distribuição de água
• BOMBAS E ESTAÇÕES ELEVATÓRIAS
• RESERVAÇÃO
• REDE DE DISTRIBUIÇÃO
• TRATAMENTO DE ÁGUA PARA ABASTECIMENTO
O que veremos na disciplina?

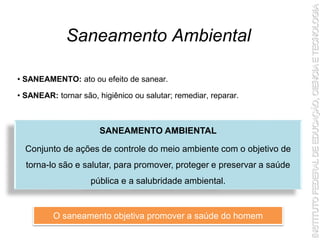

6. Saneamento Ambiental
SANEAMENTO AMBIENTAL
Conjunto de ações de controle do meio ambiente com o objetivo de
torna-lo são e salutar, para promover, proteger e preservar a saúde
pública e a salubridade ambiental.
• SANEAMENTO: ato ou efeito de sanear.
• SANEAR: tornar são, higiênico ou salutar; remediar, reparar.
O saneamento objetiva promover a saúde do homem

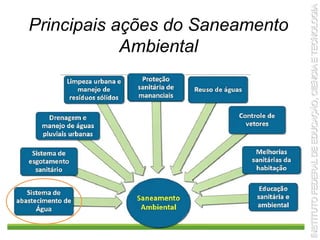

7. Principais ações do Saneamento
Ambiental

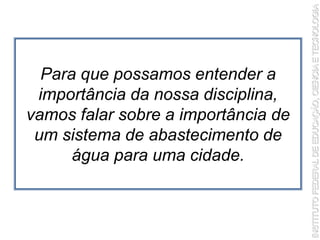

8. Para que possamos entender a
importância da nossa disciplina,
vamos falar sobre a importância de
um sistema de abastecimento de
água para uma cidade.

9. O que é um Sistema de
Abastecimento de Água (SAA)?
É o serviço público constituído de um conjunto de sistemas
hidráulicos e instalações responsável pelo suprimento de água
para atendimento das necessidades da população de uma
comunidade.

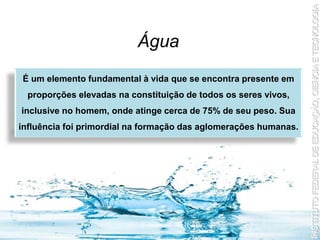

10. Água
É um elemento fundamental à vida que se encontra presente em
proporções elevadas na constituição de todos os seres vivos,
inclusive no homem, onde atinge cerca de 75% de seu peso. Sua
influência foi primordial na formação das aglomerações humanas.

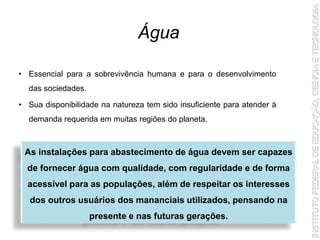

11. • Essencial para a sobrevivência humana e para o desenvolvimento
das sociedades.
• Sua disponibilidade na natureza tem sido insuficiente para atender à
demanda requerida em muitas regiões do planeta.
Água
As instalações para abastecimento de água devem ser capazes
de fornecer água com qualidade, com regularidade e de forma
acessível para as populações, além de respeitar os interesses
dos outros usuários dos mananciais utilizados, pensando na
presente e nas futuras gerações.

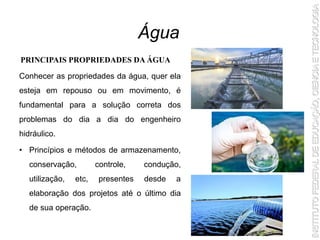

12. Conhecer as propriedades da água, quer ela
esteja em repouso ou em movimento, é
fundamental para a solução correta dos
problemas do dia a dia do engenheiro
hidráulico.
• Princípios e métodos de armazenamento,
conservação, controle, condução,
utilização, etc, presentes desde a
elaboração dos projetos até o último dia
de sua operação.
Água
PRINCIPAIS PROPRIEDADES DA ÁGUA

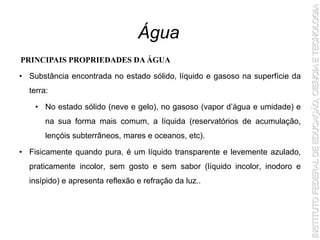

13. • Substância encontrada no estado sólido, líquido e gasoso na superfície da
terra:
• No estado sólido (neve e gelo), no gasoso (vapor d’água e umidade) e
na sua forma mais comum, a líquida (reservatórios de acumulação,
lençóis subterrâneos, mares e oceanos, etc).
• Fisicamente quando pura, é um líquido transparente e levemente azulado,
praticamente incolor, sem gosto e sem sabor (líquido incolor, inodoro e
insípido) e apresenta reflexão e refração da luz..
Água
PRINCIPAIS PROPRIEDADES DA ÁGUA

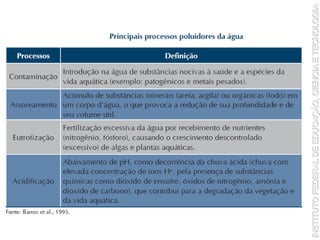

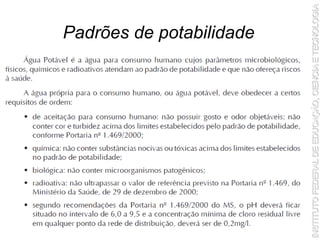

15. Padrões de potabilidade

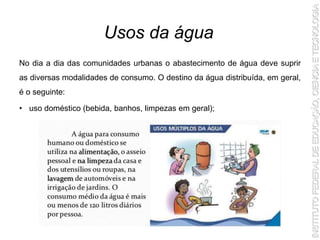

16. No dia a dia das comunidades urbanas o abastecimento de água deve suprir
as diversas modalidades de consumo. O destino da água distribuída, em geral,
é o seguinte:
• uso doméstico (bebida, banhos, limpezas em geral);
Usos da água

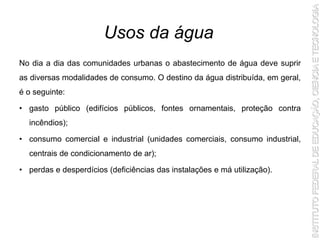

17. No dia a dia das comunidades urbanas o abastecimento de água deve suprir
as diversas modalidades de consumo. O destino da água distribuída, em geral,
é o seguinte:
• gasto público (edifícios públicos, fontes ornamentais, proteção contra
incêndios);
• consumo comercial e industrial (unidades comerciais, consumo industrial,
centrais de condicionamento de ar);
• perdas e desperdícios (deficiências das instalações e má utilização).
Usos da água

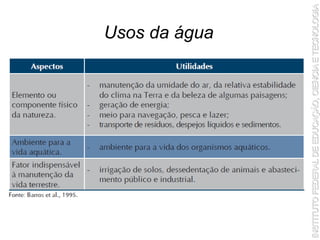

18. Usos da água

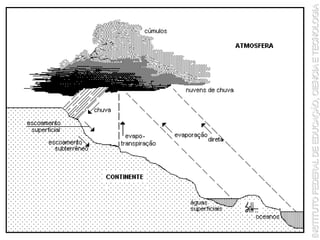

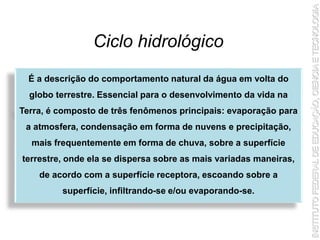

19. Ciclo hidrológico
É a descrição do comportamento natural da água em volta do
globo terrestre. Essencial para o desenvolvimento da vida na
Terra, é composto de três fenômenos principais: evaporação para
a atmosfera, condensação em forma de nuvens e precipitação,
mais frequentemente em forma de chuva, sobre a superfície
terrestre, onde ela se dispersa sobre as mais variadas maneiras,
de acordo com a superfície receptora, escoando sobre a
superfície, infiltrando-se e/ou evaporando-se.

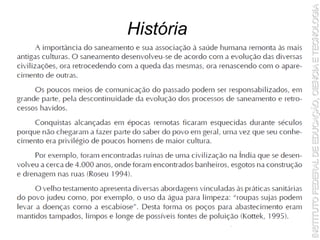

21. História

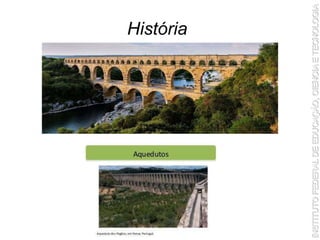

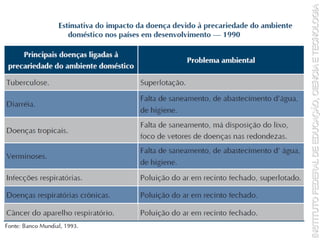

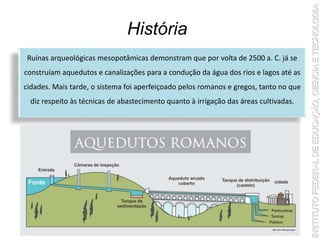

23. História
Ruínas arqueológicas mesopotâmicas demonstram que por volta de 2500 a. C. já se
construíam aquedutos e canalizações para a condução da água dos rios e lagos até as
cidades. Mais tarde, o sistema foi aperfeiçoado pelos romanos e gregos, tanto no que
diz respeito às técnicas de abastecimento quanto à irrigação das áreas cultivadas.

24. História

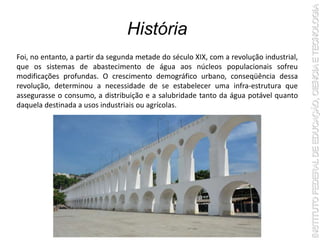

25. História
Foi, no entanto, a partir da segunda metade do século XIX, com a revolução industrial,
que os sistemas de abastecimento de água aos núcleos populacionais sofreu
modificações profundas. O crescimento demográfico urbano, conseqüência dessa
revolução, determinou a necessidade de se estabelecer uma infra-estrutura que
assegurasse o consumo, a distribuição e a salubridade tanto da água potável quanto
daquela destinada a usos industriais ou agrícolas.

26. História
Captada nos mananciais, tratada e repartida por vários reservatórios, a água é
entregue à comunidade pela rede externa de abastecimento. Da necessidade de
depositar e utilizar a água nos domicílios, tem-se a rede interna de abastecimento,
constituída de ramais derivados da primeira.

27. O fornecimento de água
para ser satisfatório
deve ter como princípios
a seguinte dualidade:
QUANTIDADE e
QUALIDADE.
Em QUANTIDADE de
modo que atenda todas
as necessidades de
consumo e em
QUALIDADE adequada
as finalidades que se
destina.

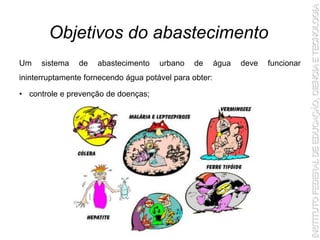

28. Um sistema de abastecimento urbano de água deve funcionar
ininterruptamente fornecendo água potável para obter:
• controle e prevenção de doenças;
Objetivos do abastecimento

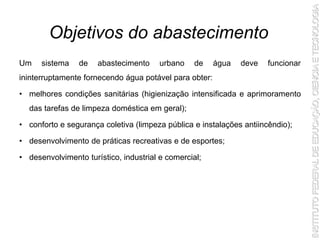

29. Um sistema de abastecimento urbano de água deve funcionar
ininterruptamente fornecendo água potável para obter:
• melhores condições sanitárias (higienização intensificada e aprimoramento
das tarefas de limpeza doméstica em geral);
• conforto e segurança coletiva (limpeza pública e instalações antiincêndio);
• desenvolvimento de práticas recreativas e de esportes;
• desenvolvimento turístico, industrial e comercial;
Objetivos do abastecimento

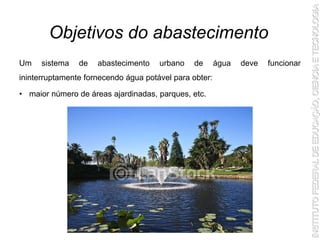

30. Um sistema de abastecimento urbano de água deve funcionar
ininterruptamente fornecendo água potável para obter:
• maior número de áreas ajardinadas, parques, etc.
Objetivos do abastecimento

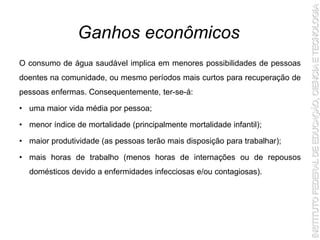

31. O consumo de água saudável implica em menores possibilidades de pessoas
doentes na comunidade, ou mesmo períodos mais curtos para recuperação de
pessoas enfermas. Consequentemente, ter-se-á:
• uma maior vida média por pessoa;
• menor índice de mortalidade (principalmente mortalidade infantil);
• maior produtividade (as pessoas terão mais disposição para trabalhar);
• mais horas de trabalho (menos horas de internações ou de repousos
domésticos devido a enfermidades infecciosas e/ou contagiosas).
Ganhos econômicos

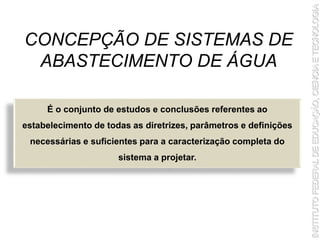

32. CONCEPÇÃO DE SISTEMAS DE
ABASTECIMENTO DE ÁGUA
É o conjunto de estudos e conclusões referentes ao
estabelecimento de todas as diretrizes, parâmetros e definições
necessárias e suficientes para a caracterização completa do
sistema a projetar.

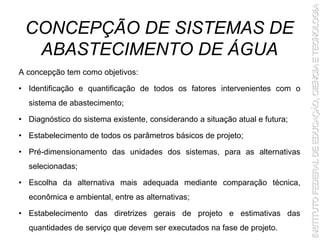

33. CONCEPÇÃO DE SISTEMAS DE
ABASTECIMENTO DE ÁGUA
A concepção tem como objetivos:
• Identificação e quantificação de todos os fatores intervenientes com o
sistema de abastecimento;
• Diagnóstico do sistema existente, considerando a situação atual e futura;
• Estabelecimento de todos os parâmetros básicos de projeto;
• Pré-dimensionamento das unidades dos sistemas, para as alternativas
selecionadas;
• Escolha da alternativa mais adequada mediante comparação técnica,
econômica e ambiental, entre as alternativas;
• Estabelecimento das diretrizes gerais de projeto e estimativas das
quantidades de serviço que devem ser executados na fase de projeto.

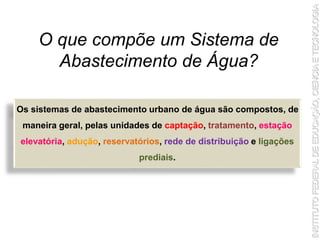

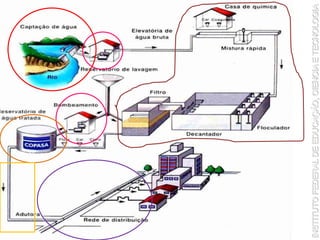

34. O que compõe um Sistema de
Abastecimento de Água?
Os sistemas de abastecimento urbano de água são compostos, de
maneira geral, pelas unidades de captação, tratamento, estação
elevatória, adução, reservatórios, rede de distribuição e ligações
prediais.

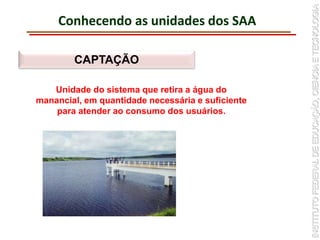

35. Conhecendo as unidades dos SAA
CAPTAÇÃO
Unidade do sistema que retira a água do
manancial, em quantidade necessária e suficiente
para atender ao consumo dos usuários.

36. Conhecendo as unidades dos SAA
TRATAMENTO
O tratamento elimina as impurezas e/ou reduz algumas
substâncias que tornam a água inadequada para o uso
humano, tais como: bactérias patogênicas, turbidez, cor, odor,
sabor, dureza, corrosividade, ferro, maganês e sais minerais.

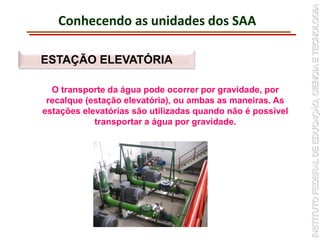

37. Conhecendo as unidades dos SAA
ESTAÇÃO ELEVATÓRIA
O transporte da água pode ocorrer por gravidade, por
recalque (estação elevatória), ou ambas as maneiras. As
estações elevatórias são utilizadas quando não é possível
transportar a água por gravidade.

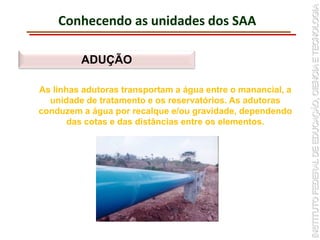

38. Conhecendo as unidades dos SAA
ADUÇÃO
As linhas adutoras transportam a água entre o manancial, a
unidade de tratamento e os reservatórios. As adutoras
conduzem a água por recalque e/ou gravidade, dependendo
das cotas e das distâncias entre os elementos.

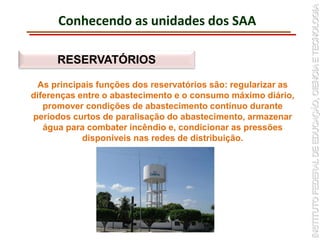

39. Conhecendo as unidades dos SAA
RESERVATÓRIOS
As principais funções dos reservatórios são: regularizar as
diferenças entre o abastecimento e o consumo máximo diário,
promover condições de abastecimento contínuo durante
períodos curtos de paralisação do abastecimento, armazenar
água para combater incêndio e, condicionar as pressões
disponíveis nas redes de distribuição.

40. Conhecendo as unidades dos SAA
REDE DE DISTRIBUIÇÃO
É o conjunto de tubulações, conexões e peças espaciais,
destinada a conduzir água em quantidade, qualidade e
pressão suficientes para o abastecimento dos diversos
pontos de consumo. Também são empregadas no
abastecimento de água para os sistemas de irrigação
pressurizados.

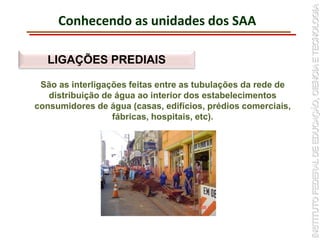

41. Conhecendo as unidades dos SAA
LIGAÇÕES PREDIAIS
São as interligações feitas entre as tubulações da rede de
distribuição de água ao interior dos estabelecimentos
consumidores de água (casas, edifícios, prédios comerciais,
fábricas, hospitais, etc).

43. Até a próxima aula....
