Apresentacao wrnp2015 eduardo_grizendi
1) O documento discute as infraestruturas de rede da RNP e seus planos para as próximas décadas. 2) A RNP opera a rede acadêmica brasileira e planeja expandir sua rede backbone para 100 Gbps, construir novos anéis de fibra óptica, e formar parcerias com estados e provedores locais. 3) Os planos incluem ampliar as redes metropolitanas, melhorar a conectividade internacional, e minimizar custos por meio de permutas de fibra com outras organizações.
Mais conteúdo relacionado
Semelhante a Apresentacao wrnp2015 eduardo_grizendi
Apresentacao wrnp2015 eduardo_grizendi
- 1. Infraestruturas de redesde pesquisa e educação para as próximas décadas Palestrante: Eduardo Grizendi RNP/DEO

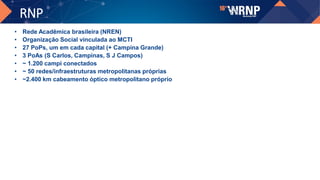

- 2. RNP • Rede Acadêmicabrasileira (NREN) • Organização Social vinculada ao MCTI • 27 PoPs, um em cada capital (+ Campina Grande) • 3 PoAs (S Carlos, Campinas, S J Campos) • ~ 1.200 campi conectados • ~ 50 redes/infraestruturas metropolitanas próprias • ~2.400 km cabeamento óptico metropolitano próprio
- 3. Infraestrutura da RNP i.Rede Ipê (“Backbone”) − Infraestrutura de comunicação, interligando os Pontos de Presença – PoPs da RNP. ii. Acessos de instituições usuárias − Malha de ramificação regional a partir dos PoPs interligando as instituições usuárias − Redes metropolitanas (Redecomeps) nas capitais e em importantes cidades do interior iii. Circuitos internacionais − Interconexão da rede Ipê a outras redes de pesquisa avançadas nas América do Sul, América do Norte e Europa, − Troca de tráfego com Internet comercial mundial. iv. Pontos de Troca de Tráfego (PTTs) com a Internet comercial brasileira e Serviço de Conteúdo − Em especial, aqueles do Programa PTT-Metro do NIC.br, − Internalização de conteúdo dentro da própria rede Ipê,(Akamai)

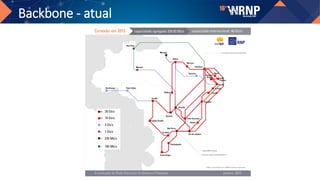

- 4.

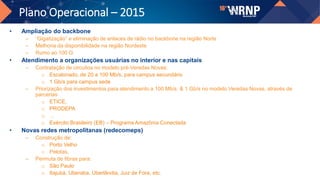

- 5. Plano Operacional –2015 • Ampliação do backbone – “Gigatização” e eliminação de enlaces de rádio no backbone na região Norte – Melhoria da disponibilidade na região Nordeste – Rumo ao 100 G • Atendimento a organizações usuárias no interior e nas capitais – Contratação de circuitos no modelo pré-Veredas Novas: o Escalonado, de 20 a 100 Mb/s, para campus secundário o 1 Gb/s para campus sede – Priorização dos investimentos para atendimento a 100 Mb/s & 1 Gb/s no modelo Veredas Novas, através de parcerias o ETICE, o PRODEPA o .. o Exército Brasileiro (EB) – Programa Amazônia Conectada • Novas redes metropolitanas (redecomeps) – Construção de: o Porto Velho o Pelotas, – Permuta de fibras para: o São Paulo o Itajubá, Uberaba, Uberlândia, Juiz de Fora, etc.

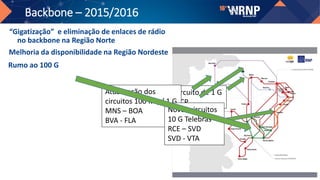

- 6. Backbone – 2015/2016 Novocircuito de 1 G BLM-MCP Atualização dos circuitos 100 M p/ 1 G MNS – BOA BVA - FLA Novos circuitos 10 G Telebras RCE – SVD SVD - VTA “Gigatização” e eliminação de enlaces de rádio no backbone na Região Norte Melhoria da disponibilidade na Região Nordeste Rumo ao 100 G

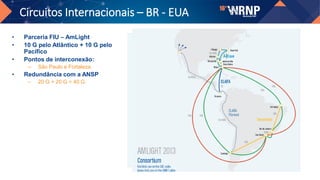

- 7. Circuitos Internacionais –BR - EUA • Parceria FIU – AmLight • 10 G pelo Atlântico + 10 G pelo Pacífico • Pontos de interconexão: – São Paulo e Fortaleza. • Redundância com a ANSP – 20 G + 20 G = 40 G.
- 8. Novos cabos submarinos-2017/2018 8

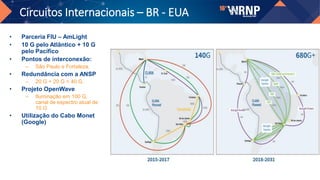

- 9. Circuitos Internacionais –BR - EUA • Parceria FIU – AmLight • 10 G pelo Atlântico + 10 G pelo Pacífico • Pontos de interconexão: – São Paulo e Fortaleza. • Redundância com a ANSP – 20 G + 20 G = 40 G. • Projeto OpenWave – Iluminação em 100 G, canal de espectro atual de 10 G • Utilização do Cabo Monet (Google)

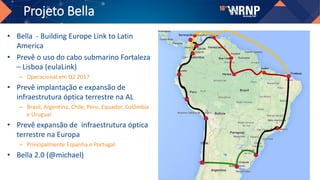

- 10. Projeto Bella • Bella- Building Europe Link to Latin America • Prevê o uso do cabo submarino Fortaleza – Lisboa (eulaLink) – Operacional em Q2 2017 • Prevê implantação e expansão de infraestrutura óptica terrestre na AL – Brasil, Argentina, Chile, Peru, Equador, Colômbia e Uruguai • Prevê expansão de infraestrutura óptica terrestre na Europa – Principalmente Espanha e Portugal • Bella 2.0 (@michael)
- 12. Rota Fortaleza –Porto Alegre • Trechos – Fortaleza – [Natal] – [Campina Grande] – João Pessoa – Recife – Recife – Maceió – Aracajú – Salvador - Belo Horizonte – Belo Horizonte - Rio de Janeiro – São Paulo – São Paulo – Curitiba – Florianópolis – Porto Alegre – Alternativas de Recife a Fortaleza • Alternativas – Via Campina Grande – Via Natal • Viabilização do Anel 100 G

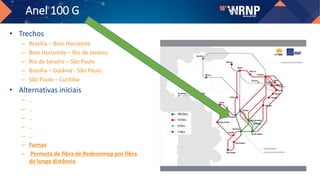

- 13. Anel 100 G •Trechos – Brasília – Belo Horizonte – Belo Horizonte – Rio de Janeiro – Rio de Janeiro – São Paulo – Brasília – Goiânia - São Paulo – São Paulo – Curitiba • Alternativas iniciais – .. – .. – .. – .. – .. – Furnas – Permuta de fibra de Redecomep por fibra de longa distância

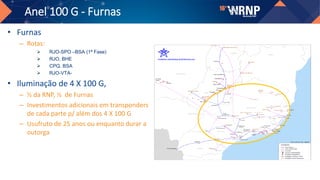

- 14. Anel 100 G- Furnas • Furnas – Rotas: RJO-SPO –BSA (1ª Fase) RJO, BHE CPQ. BSA RJO-VTA- • Iluminação de 4 X 100 G, – ½ da RNP, ½ de Furnas – Investimentos adicionais em transponders de cada parte p/ além dos 4 X 100 G – Usufruto de 25 anos ou enquanto durar a outorga

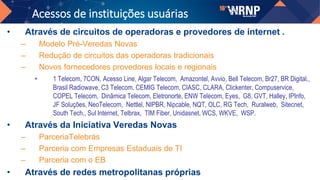

- 15. Acessos de instituiçõesusuárias • Através de circuitos de operadoras e provedores de internet . – Modelo Pré-Veredas Novas – Redução de circuitos das operadoras tradicionais – Novos fornecedores provedores locais e regionais • 1 Telecom, 7CON, Acesso Line, Algar Telecom, Amazontel, Avvio, Bell Telecom, Br27, BR Digital., Brasil Radiowave, C3 Telecom. CEMIG Telecom, CIASC, CLARA, Clickenter, Compuservice, COPEL Telecom, Dinâmica Telecom, Eletronorte, ENW Telecom, Eyes, G8, GVT, Halley, IPInfo, JF Soluções, NeoTelecom, Nettlel, NIPBR, Nipcable, NQT, OLC, RG Tech, Ruralweb, Sitecnet, South Tech., Sul Internet, Telbrax, TIM Fiber, Unidasnet, WCS, WKVE, WSP. • Através da Iniciativa Veredas Novas – ParceriaTelebrás – Parceria com Empresas Estaduais de TI – Parceria com o EB • Através de redes metropolitanas próprias
- 16. Iniciativa Veredas Novas •Objetivo: – Interligar, até 2014, todas as instituições usuárias da RNP no interior, • Campi,em 100 Mb/s. e • Sedes, em 1 Gb/s. • Parceiros atuais – Minicom – Cidades Digitais – TELEBRAS - Telecomunicações Brasileiras S.A. – Vivo/Telefonica / ANATEL – Empresa de Tecnologia da Informação do Estado do Ceará (ETICE) – Instituto de Tecnologia da Informação e Comunicação do Estado do Espírito Santo (PRODEST) – Empresa de Processamento de Dados do Estado do Pará (PRODEPA) – Centro de Gestão da Tecnologia da Informação (PRODAP) – Companhia de Processamento de Dados do Rio Grande do Sul PROCERGS) – ... Sertão é onde o pensamento da gente se forma mais forte do que o poder do lugar Grande Sertão: Veredas, João Guimarães Rosa + outros parceiros (quem???) Provedores de Internet, Empresas Estaduais de TI, …

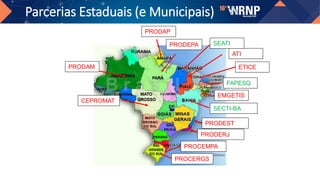

- 17. Parcerias Estaduais (eMunicipais) ETICE PRODEPA PROCEMPA PROCERGS PRODEST EMGETIS SECTI-BA PRODAM FAPESQ PRODAP ATI CEPROMAT SEATI PRODERJ

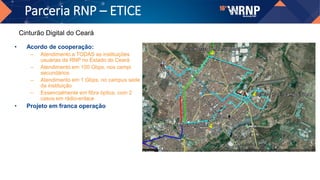

- 18. Parceria RNP –ETICE • Acordo de cooperação: – Atendimento a TODAS as instituições usuárias da RNP no Estado do Ceará – Atendimento em 100 Gbps, nos campi secundários – Atendimento em 1 Gbps, no campus sede da instituição – Essencialmente em fibra óptica, com 2 casos em rádio-enlace • Projeto em franca operação Cinturão Digital do Ceará
- 19. Parceria RNP –PRODEPA • Acordo de cooperação específico, sem termo de ajuste – Construção das 4 (quatro) redes metropolitanas pela RNP - Altamira, Marabá, Castanhal e Santarém – Cessão de 6 (seis) pares de fibra destas redecomeps da RNP p/ a PRODEPA, p/ uso do Estado – Assumpção pela PRODEPA do Transporte para as redes metropolitanas, a 100 M/1 G – Assumpção pela PRODEPA da manutenção das 4 (quatro) redes metropolitanas – Projeto finalizado • Em negociação construção de: – Redes metropolitanas em Tucuruí, Capanema e Bragança – Rota Santa Maria – Capanema – Bragança em fibra óptica ao longo da rodovia NavegaPará Castanhal

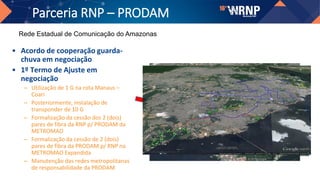

- 20. Parceria RNP –PRODAM • Acordo de cooperação guarda- chuva em negociação • 1º Termo de Ajuste em negociação – Utilização de 1 G na rota Manaus – Coari – Posteriormente, instalação de transponder de 10 G – Formalização da cessão dos 2 (dois) pares de fibra da RNP p/ PRODAM da METROMAO – Formalização da cessão de 2 (dois) pares de fibra da PRODAM p/ RNP na METROMAO Expandida – Manutenção das redes metropolitanas de responsabilidade da PRODAM Rede Estadual de Comunicação do Amazonas

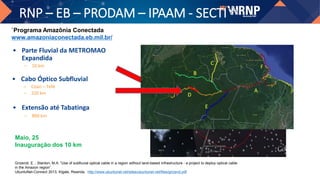

- 21. RNP – EB– PRODAM – IPAAM - SECTI • Cabo Óptico Subfluvial – Coari – Tefé – 220 km • Parte Fluvial da METROMAO Expandida – 10 km `Programa Amazônia Conectada www.amazoniaconectada.eb.mil.br/ Grizendi, E. ; Stanton, M.A. “Use of subfluvial optical cable in a region without land-based infrastructure - a project to deploy optical cable in the Amazon region”. UbuntuNet-Connect 2013, Kigale, Rwanda. http://www.ubuntunet.net/sites/ubuntunet.net/files/grizend.pdf Maio, 25 Inauguração dos 10 km • Extensão até Tabatinga – 800 km
- 22. Atendimento às instituiçõesusuárias São Carlos 10 G 40 G Campinas PoP: Point of Presence São José dos Campos PoA: Point of Aggregation

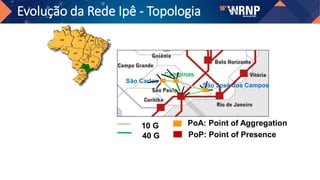

- 23. Evolução da RedeIpê - Topologia São Carlos 10 G 40 G Campinas PoP: Point of Presence São José dos Campos PoA: Point of Aggregation

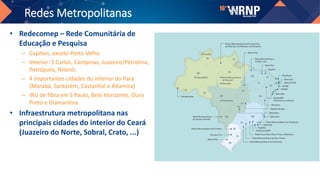

- 24. Redes Metropolitanas • Redecomep– Rede Comunitária de Educação e Pesquisa – Capitais, exceto Porto Velho – Interior: S Carlos, Campinas, Juazeiro/Petrolina, Petrópolis, Niterói, – 4 importantes cidades do interior do Pará (Marabá, Santarém, Castanhal e Altamira) – IRU de fibra em S Paulo, Belo Horizonte, Ouro Preto e Diamantina • Infraestrutura metropolitana nas principais cidades do interior do Ceará (Juazeiro do Norte, Sobral, Crato, ...)
- 25. Nova MetroSAMPA • IRUde fibra atual vence em Outubro de 2017 • RFI/RFP de permuta já realizadas − Cessão Recíproca de Direito de Uso de Fibras Apagadas − Período Determinado na Modalidade de IRU • Topologia atual − ~ 120 km • Topologia pretendida − ~320 km − 3 X o número atual de instituições atendidas • Previsão de início de implantação: agosto de 2015

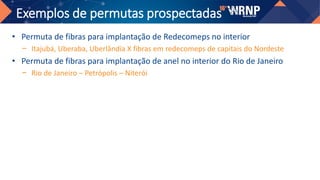

- 26. Exemplos de permutasprospectadas • Permuta de fibras para implantação de Redecomeps no interior − Itajubá, Uberaba, Uberlândia X fibras em redecomeps de capitais do Nordeste • Permuta de fibras para implantação de anel no interior do Rio de Janeiro − Rio de Janeiro – Petrópolis – Niterói

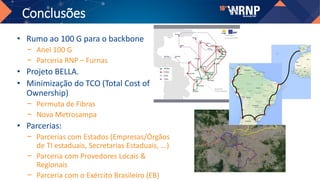

- 27. Conclusões • Rumo ao100 G para o backbone − Anel 100 G − Parceria RNP – Furnas • Projeto BELLA. • Minimização do TCO (Total Cost of Ownership) − Permuta de Fibras − Nova Metrosampa • Parcerias: − Parcerias com Estados (Empresas/Órgãos de TI estaduais, Secretarias Estaduais, ...) − Parceria com Provedores Locais & Regionais − Parceria com o Exército Brasileiro (EB)
- 28.
