1. Convivência Banda C Satélite e WiMAX
16 de agosto de 2011

2. Interferência na Banda C
• Sinal satélite ( transmitido a
36.000 km de distância) recebido
com potência muito menor que
sinal WiMAX (transmitido a
centenas de metros de distância)
• Faixa do WiMAX muito próxima
da Banda C do satélite (separação
de apenas 25 MHz da primeira)
• Estações terminais de recepção
com equipamentos que não
podem discriminar a faixa do
WiMAX
• Redes afetadas são, em sua
maioria, redes de distribuição,
principalmente de vídeo,
incluindo as mais de 20 milhões
de TVROs espalhadas em vasta
área do território nacional
36.000 km
1 km

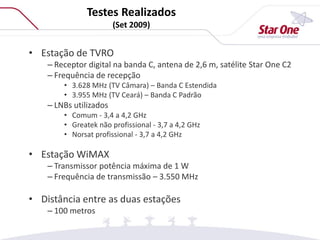

3. • Estação de TVRO
– Receptor digital na banda C, antena de 2,6 m, satélite Star One C2
– Frequência de recepção
• 3.628 MHz (TV Câmara) – Banda C Estendida
• 3.955 MHz (TV Ceará) – Banda C Padrão
– LNBs utilizados
• Comum - 3,4 a 4,2 GHz
• Greatek não profissional - 3,7 a 4,2 GHz
• Norsat profissional - 3,7 a 4,2 GHz
• Estação WiMAX
– Transmissor potência máxima de 1 W
– Frequência de transmissão – 3.550 MHz
• Distância entre as duas estações
– 100 metros
Testes Realizados
(Set 2009)

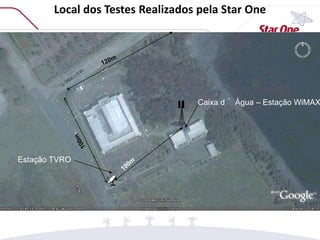

4. Local dos Testes Realizados pela Star One
Caixa d´ Água – Estação WiMAX
Estação TVRO

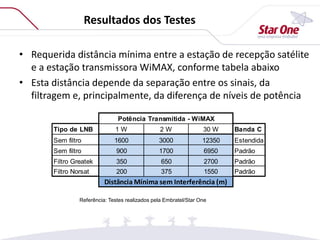

5. Resultados dos Testes
• Requerida distância mínima entre a estação de recepção satélite
e a estação transmissora WiMAX, conforme tabela abaixo
• Esta distância depende da separação entre os sinais, da
filtragem e, principalmente, da diferença de níveis de potência
Referência: Testes realizados pela Embratel/Star One
Tipo de LNB 1 W 2 W 30 W Banda C
Sem filtro 1600 3000 12350 Estendida
Sem filtro 900 1700 6950 Padrão
Filtro Greatek 350 650 2700 Padrão
Filtro Norsat 200 375 1550 Padrão
Potência Transmitida - WiMAX
Distância Mínima sem Interferência (m)

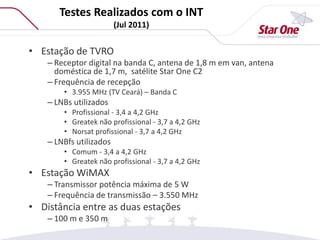

6. • Estação de TVRO
– Receptor digital na banda C, antena de 1,8 m em van, antena
doméstica de 1,7 m, satélite Star One C2
– Frequência de recepção
• 3.955 MHz (TV Ceará) – Banda C
– LNBs utilizados
• Profissional - 3,4 a 4,2 GHz
• Greatek não profissional - 3,7 a 4,2 GHz
• Norsat profissional - 3,7 a 4,2 GHz
– LNBfs utilizados
• Comum - 3,4 a 4,2 GHz
• Greatek não profissional - 3,7 a 4,2 GHz
• Estação WiMAX
– Transmissor potência máxima de 5 W
– Frequência de transmissão – 3.550 MHz
• Distância entre as duas estações
– 100 m e 350 m

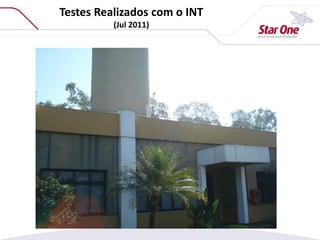

Testes Realizados com o INT
(Jul 2011)

7. Testes Realizados com o INT
(Jul 2011)

8. Testes Realizados com o INT
(Jul 2011)

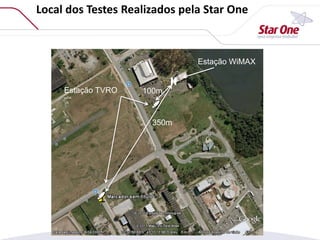

9. Local dos Testes Realizados pela Star One
Estação WiMAX
Estação TVRO
350m
100m

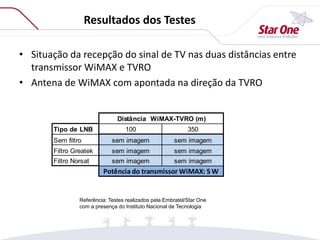

10. Resultados dos Testes
• Situação da recepção do sinal de TV nas duas distâncias entre
transmissor WiMAX e TVRO
• Antena de WiMAX com apontada na direção da TVRO
Referência: Testes realizados pela Embratel/Star One
com a presença do Instituto Nacional de Tecnologia
Tipo de LNB 100 350
Sem filtro sem imagem sem imagem
Filtro Greatek sem imagem sem imagem
Filtro Norsat sem imagem sem imagem
Distância WiMAX-TVRO (m)
Potência do transmissor WiMAX: 5 W

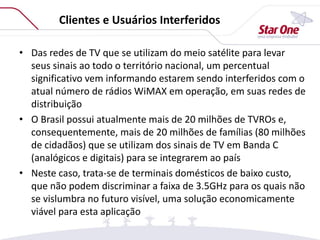

11. Clientes e Usuários Interferidos
• Das redes de TV que se utilizam do meio satélite para levar
seus sinais ao todo o território nacional, um percentual
significativo vem informando estarem sendo interferidos com o
atual número de rádios WiMAX em operação, em suas redes de
distribuição
• O Brasil possui atualmente mais de 20 milhões de TVROs e,
consequentemente, mais de 20 milhões de famílias (80 milhões
de cidadãos) que se utilizam dos sinais de TV em Banda C
(analógicos e digitais) para se integrarem ao país
• Neste caso, trata-se de terminais domésticos de baixo custo,
que não podem discriminar a faixa de 3.5GHz para os quais não
se vislumbra no futuro visível, uma solução economicamente
viável para esta aplicação

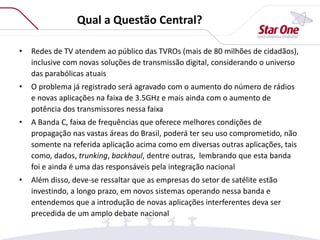

12. Qual a Questão Central?
• Redes de TV atendem ao público das TVROs (mais de 80 milhões de cidadãos),
inclusive com novas soluções de transmissão digital, considerando o universo
das parabólicas atuais
• O problema já registrado será agravado com o aumento do número de rádios
e novas aplicações na faixa de 3.5GHz e mais ainda com o aumento de
potência dos transmissores nessa faixa
• A Banda C, faixa de frequências que oferece melhores condições de
propagação nas vastas áreas do Brasil, poderá ter seu uso comprometido, não
somente na referida aplicação acima como em diversas outras aplicações, tais
como, dados, trunking, backhaul, dentre outras, lembrando que esta banda
foi e ainda é uma das responsáveis pela integração nacional
• Além disso, deve-se ressaltar que as empresas do setor de satélite estão
investindo, a longo prazo, em novos sistemas operando nessa banda e
entendemos que a introdução de novas aplicações interferentes deva ser
precedida de um amplo debate nacional
