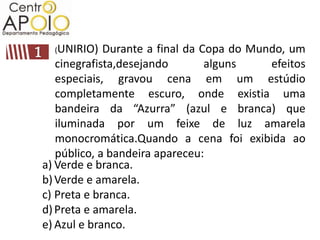

2. (UNIRIO) Durante a final da Copa do Mundo, um
cinegrafista,desejando alguns efeitos
especiais, gravou cena em um estúdio
completamente escuro, onde existia uma
bandeira da “Azurra” (azul e branca) que
iluminada por um feixe de luz amarela
monocromática.Quando a cena foi exibida ao
público, a bandeira apareceu:
a) Verde e branca.
b) Verde e amarela.
c) Preta e branca.
d) Preta e amarela.
e) Azul e branco.

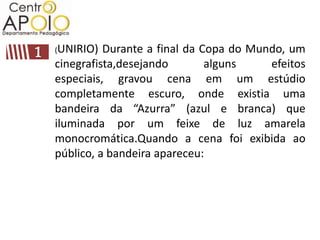

3. (UNIRIO) Durante a final da Copa do Mundo, um
cinegrafista,desejando alguns efeitos
especiais, gravou cena em um estúdio
completamente escuro, onde existia uma
bandeira da “Azurra” (azul e branca) que
iluminada por um feixe de luz amarela
monocromática.Quando a cena foi exibida ao
público, a bandeira apareceu:

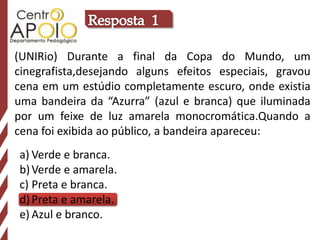

4. (UNIRio) Durante a final da Copa do Mundo, um
cinegrafista,desejando alguns efeitos especiais, gravou
cena em um estúdio completamente escuro, onde existia
uma bandeira da “Azurra” (azul e branca) que iluminada
por um feixe de luz amarela monocromática.Quando a
cena foi exibida ao público, a bandeira apareceu:
a) Verde e branca.
b) Verde e amarela.
c) Preta e branca.
d) Preta e amarela.
e) Azul e branco.

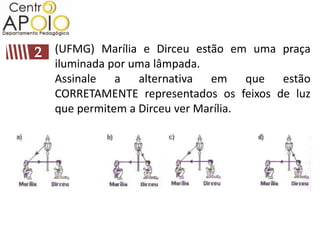

5. (UFMG) Marília e Dirceu estão em uma praça
iluminada por uma lâmpada.
Assinale a alternativa em que estão
CORRETAMENTE representados os feixos de luz
que permitem a Dirceu ver Marília.

6. (UFMG) Marília e Dirceu estão em uma praça iluminada
por uma lâmpada.
Assinale a alternativa em que estão CORRETAMENTE
representados os feixos de luz que permitem a Dirceu ver
Marília.

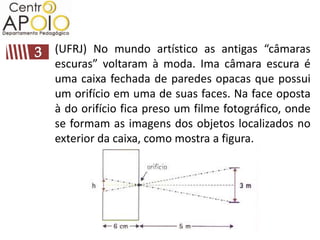

7. (UFRJ) No mundo artístico as antigas “câmaras
escuras” voltaram à moda. Ima câmara escura é
uma caixa fechada de paredes opacas que possui
um orifício em uma de suas faces. Na face oposta
à do orifício fica preso um filme fotográfico, onde
se formam as imagens dos objetos localizados no
exterior da caixa, como mostra a figura.

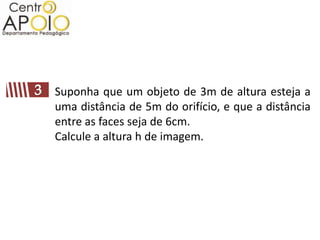

8. Suponha que um objeto de 3m de altura esteja a
uma distância de 5m do orifício, e que a distância
entre as faces seja de 6cm.
Calcule a altura h de imagem.

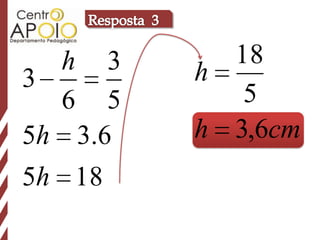

9. h 3 18
3 h
6 5 5
5 h 3 .6 h 3,6cm
5h 18

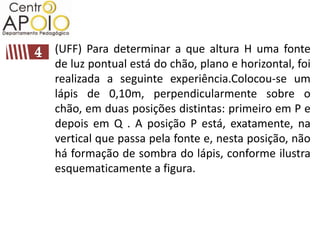

10. (UFF) Para determinar a que altura H uma fonte
de luz pontual está do chão, plano e horizontal, foi
realizada a seguinte experiência.Colocou-se um
lápis de 0,10m, perpendicularmente sobre o
chão, em duas posições distintas: primeiro em P e
depois em Q . A posição P está, exatamente, na
vertical que passa pela fonte e, nesta posição, não
há formação de sombra do lápis, conforme ilustra
esquematicamente a figura.

11. Na posição Q, a sombra do lápis tem comprimento 49
(quarenta e nove) vezes menor que a distância entre P
e Q.
A altura H é, aproximadamente, igual a:
a) 0,49m
b) 1,0m
c) 1,5m
d) 3,0m
e) 5,0m

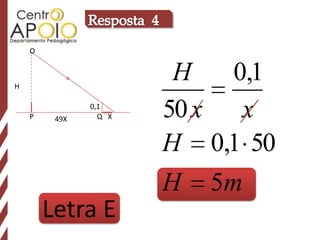

12. O
H
H 0,1
P 49X
0,1
Q X 50 x x
H 0,1 50
H 5m
Letra E

13. (PUC) Um disco fino e opaco é iluminado por duas
fontes pontuais, F e F’, simetricamente dispostas
em relação ao eixo de rotação do disco.
Do outro lado o disco, e paralelamente a ele, é
colocado um anteparo plano e opaco na posição
mostrada na figura.

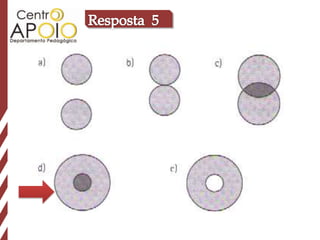

Em qual das opções a seguir é mais
bem representada a figura que
efetivamente se observa sobre o
anteparo?( Nas opções,as partes
densamente listradas correspondem

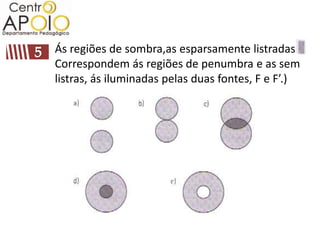

14. Ás regiões de sombra,as esparsamente listradas
Correspondem ás regiões de penumbra e as sem
listras, ás iluminadas pelas duas fontes, F e F’.)

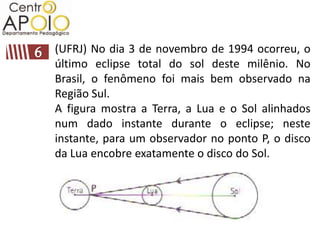

16. (UFRJ) No dia 3 de novembro de 1994 ocorreu, o
último eclipse total do sol deste milênio. No
Brasil, o fenômeno foi mais bem observado na
Região Sul.
A figura mostra a Terra, a Lua e o Sol alinhados
num dado instante durante o eclipse; neste
instante, para um observador no ponto P, o disco
da Lua encobre exatamente o disco do Sol.

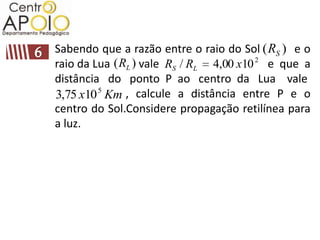

17. Sabendo que a razão entre o raio do Sol ( RS ) e o
raio da Lua ( RL ) vale RS / RL 4,00 x10 2 e que a
distância do ponto P ao centro da Lua vale
3,75 x10 5 Km , calcule a distância entre P e o
centro do Sol.Considere propagação retilínea para
a luz.

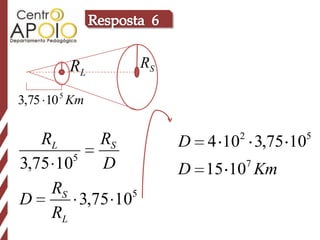

18. RL RS
3,75 10 5 Km
2 5
RL RS D 4 10 3,75 10
5
3,75 10 D D 15 10 Km 7
RS 5
D 3,75 10
RL

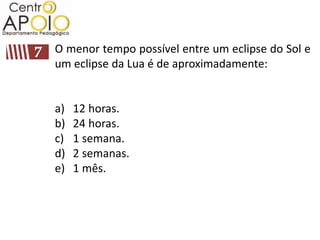

19. O menor tempo possível entre um eclipse do Sol e
um eclipse da Lua é de aproximadamente:
a) 12 horas.
b) 24 horas.
c) 1 semana.
d) 2 semanas.
e) 1 mês.
