1. (RED1S)
Semana 2

2. Caros estudantes,
Sejam bem-vindos(as) à nossa segunda semana da disciplina
Redes de Computadores. Nela, discutiremos acerca das Unidades
03 e 04 do nosso livro-texto: Redes de Computadores.
Esperamos que seja uma semana bem produtiva para todos(as)!
Professor Formador: Vagner Simões Santos
Professor Presencial: __________________.

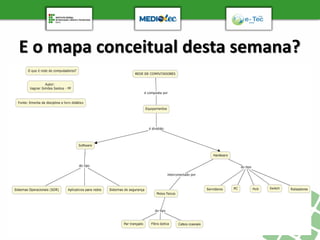

3. E o mapa conceitual desta semana?

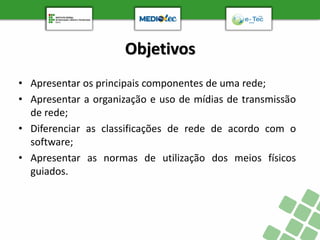

4. Objetivos
• Apresentar os principais componentes de uma rede;
• Apresentar a organização e uso de mídias de transmissão
de rede;
• Diferenciar as classificações de rede de acordo com o
software;
• Apresentar as normas de utilização dos meios físicos
guiados.

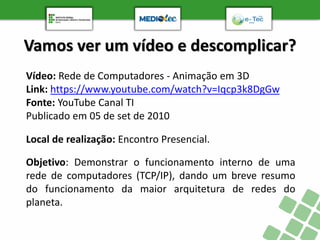

5. Vamos ver um vídeo e descomplicar?
Vídeo: Rede de Computadores - Animação em 3D
Link: https://www.youtube.com/watch?v=Iqcp3k8DgGw
Fonte: YouTube Canal TI
Publicado em 05 de set de 2010
Objetivo: Demonstrar o funcionamento interno de uma
rede de computadores (TCP/IP), dando um breve resumo
do funcionamento da maior arquitetura de redes do
planeta.
Local de realização: Encontro Presencial.

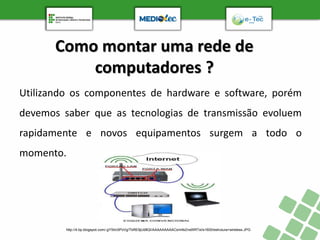

6. Como montar uma rede de
computadores ?
Utilizando os componentes de hardware e software, porém
devemos saber que as tecnologias de transmissão evoluem
rapidamente e novos equipamentos surgem a todo o
momento.
http://4.bp.blogspot.com/-gYStrc5PzVg/TbRE9jUd8QI/AAAAAAAAACs/mfeZnsWRTsI/s1600/estrutura+wireless.JPG

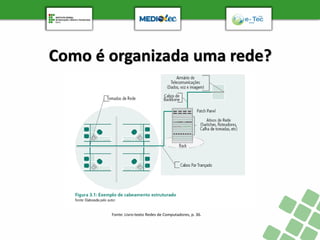

7. Como é organizada uma rede?
Fonte: Livro-texto Redes de Computadores, p. 36.

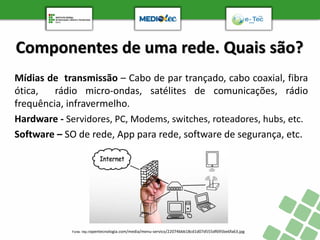

8. Componentes de uma rede. Quais são?
Mídias de transmissão – Cabo de par trançado, cabo coaxial, fibra
ótica, rádio micro-ondas, satélites de comunicações, rádio
frequência, infravermelho.
Hardware - Servidores, PC, Modems, switches, roteadores, hubs, etc.
Software – SO de rede, App para rede, software de segurança, etc.
Fonte: http://opentecnologia.com/media/menu-servico/22074bbb18cd1d07d555df695be6fa63.jpg

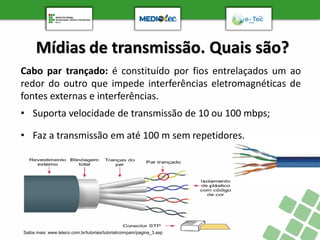

9. Mídias de transmissão. Quais são?
Saiba mais: www.teleco.com.br/tutoriais/tutorialrcompam/pagina_3.asp
Cabo par trançado: é constituído por fios entrelaçados um ao
redor do outro que impede interferências eletromagnéticas de
fontes externas e interferências.
• Suporta velocidade de transmissão de 10 ou 100 mbps;
• Faz a transmissão em até 100 m sem repetidores.

10. Mídias de transmissão. Quais são?
Cabo Coaxial: é constituído por um fio de cobre, rodeado de uma
blindagem, com diversas camadas concêntricas de condutores e
isolantes.
Permite transmissões até frequências muito elevadas e isto para
longas distâncias.
Núcleo
de cobre
Material
isolante
Condutor
externo
em malha
Capa
plástica
protetora
Fonte: contribuição de Jocelma Rios - IFBA

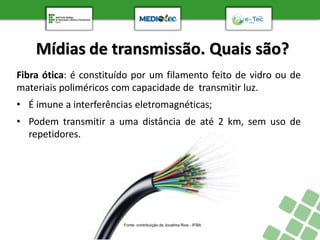

11. Mídias de transmissão. Quais são?
Fibra ótica: é constituído por um filamento feito de vidro ou de
materiais poliméricos com capacidade de transmitir luz.
• É imune a interferências eletromagnéticas;
• Podem transmitir a uma distância de até 2 km, sem uso de
repetidores.
Fonte: contribuição de Jocelma Rios - IFBA

12. Comparativo de Mídias de transmissão
Fonte: contribuição de Jocelma Rios - IFBA

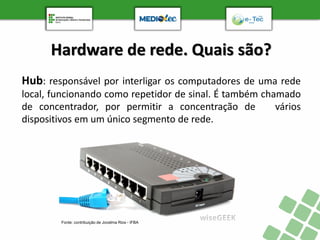

13. Hardware de rede. Quais são?
Hub: responsável por interligar os computadores de uma rede
local, funcionando como repetidor de sinal. É também chamado
de concentrador, por permitir a concentração de vários
dispositivos em um único segmento de rede.
Fonte: contribuição de Jocelma Rios - IFBA

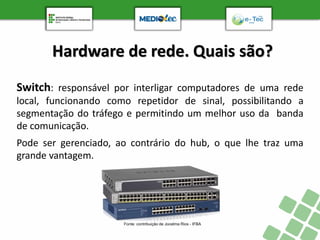

14. Hardware de rede. Quais são?
Switch: responsável por interligar computadores de uma rede
local, funcionando como repetidor de sinal, possibilitando a
segmentação do tráfego e permitindo um melhor uso da banda
de comunicação.
Pode ser gerenciado, ao contrário do hub, o que lhe traz uma
grande vantagem.
Fonte: contribuição de Jocelma Rios - IFBA

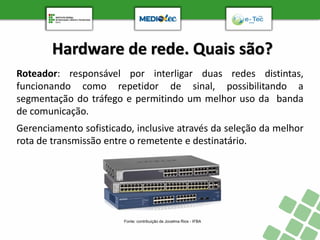

15. Hardware de rede. Quais são?
Roteador: responsável por interligar duas redes distintas,
funcionando como repetidor de sinal, possibilitando a
segmentação do tráfego e permitindo um melhor uso da banda
de comunicação.
Gerenciamento sofisticado, inclusive através da seleção da melhor
rota de transmissão entre o remetente e destinatário.
Fonte: contribuição de Jocelma Rios - IFBA

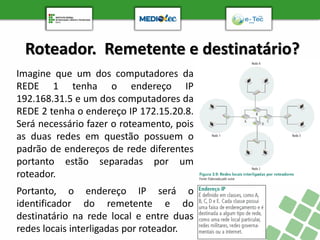

16. Roteador. Remetente e destinatário?
Imagine que um dos computadores da
REDE 1 tenha o endereço IP
192.168.31.5 e um dos computadores da
REDE 2 tenha o endereço IP 172.15.20.8.
Será necessário fazer o roteamento, pois
as duas redes em questão possuem o
padrão de endereços de rede diferentes
portanto estão separadas por um
roteador.
Portanto, o endereço IP será o
identificador do remetente e do
destinatário na rede local e entre duas
redes locais interligadas por roteador.

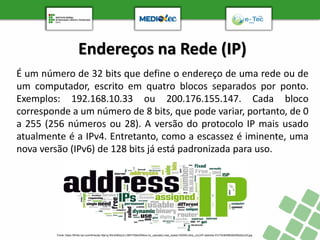

17. Endereços na Rede (IP)
É um número de 32 bits que define o endereço de uma rede ou de
um computador, escrito em quatro blocos separados por ponto.
Exemplos: 192.168.10.33 ou 200.176.155.147. Cada bloco
corresponde a um número de 8 bits, que pode variar, portanto, de 0
a 255 (256 números ou 28). A versão do protocolo IP mais usado
atualmente é a IPv4. Entretanto, como a escassez é iminente, uma
nova versão (IPv6) de 128 bits já está padronizada para uso.
Fonte: https://fthmb.tqn.com/tIHwu8u-Rje1g-WkvEBA2ud-L5M=/768x0/filters:no_upscale():max_bytes(150000):strip_icc()/IP-address-57c75cfe5f9b5829f4a5cc35.jpg

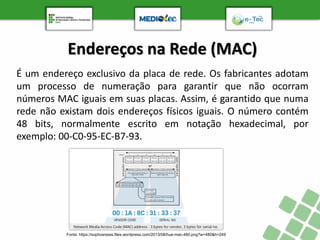

18. Endereços na Rede (MAC)
É um endereço exclusivo da placa de rede. Os fabricantes adotam
um processo de numeração para garantir que não ocorram
números MAC iguais em suas placas. Assim, é garantido que numa
rede não existam dois endereços físicos iguais. O número contém
48 bits, normalmente escrito em notação hexadecimal, por
exemplo: 00-C0-95-EC-B7-93.
Fonte: https://sophosnews.files.wordpress.com/2013/08/hue-mac-480.png?w=480&h=249

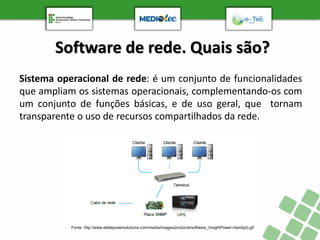

19. Software de rede. Quais são?
Sistema operacional de rede: é um conjunto de funcionalidades
que ampliam os sistemas operacionais, complementando-os com
um conjunto de funções básicas, e de uso geral, que tornam
transparente o uso de recursos compartilhados da rede.
Fonte: http://www.deltapowersolutions.com/media/images/products/software_InsightPower-client(pt).gif

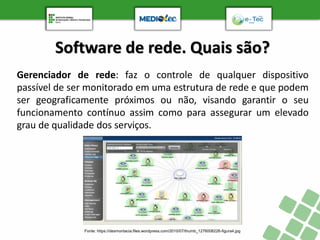

20. Software de rede. Quais são?
Gerenciador de rede: faz o controle de qualquer dispositivo
passível de ser monitorado em uma estrutura de rede e que podem
ser geograficamente próximos ou não, visando garantir o seu
funcionamento contínuo assim como para assegurar um elevado
grau de qualidade dos serviços.
Fonte: https://desmontacia.files.wordpress.com/2010/07/thumb_1276008226-figura4.jpg

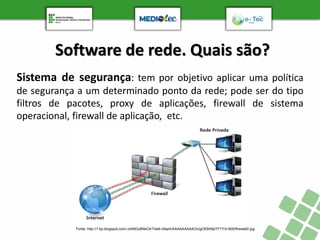

21. Software de rede. Quais são?
Sistema de segurança: tem por objetivo aplicar uma política
de segurança a um determinado ponto da rede; pode ser do tipo
filtros de pacotes, proxy de aplicações, firewall de sistema
operacional, firewall de aplicação, etc.
Fonte: http://1.bp.blogspot.com/-oI4NDuBNeCk/Tde6-n9qeII/AAAAAAAAAOo/gOEBrMpTFTY/s1600/firewall2.jpg

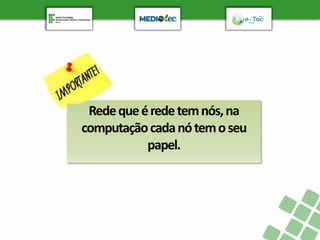

22. Redequeéredetemnós,na
computaçãocadanótemoseu
papel.

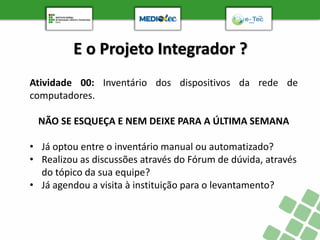

23. E o Projeto Integrador ?
Atividade 00: Inventário dos dispositivos da rede de
computadores.
NÃO SE ESQUEÇA E NEM DEIXE PARA A ÚLTIMA SEMANA
• Já optou entre o inventário manual ou automatizado?
• Realizou as discussões através do Fórum de dúvida, através
do tópico da sua equipe?
• Já agendou a visita à instituição para o levantamento?

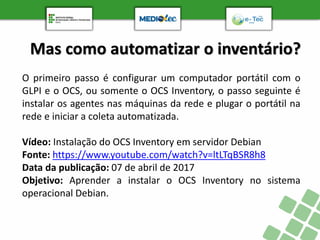

24. Mas como automatizar o inventário?
O primeiro passo é configurar um computador portátil com o
GLPI e o OCS, ou somente o OCS Inventory, o passo seguinte é
instalar os agentes nas máquinas da rede e plugar o portátil na
rede e iniciar a coleta automatizada.
Vídeo: Instalação do OCS Inventory em servidor Debian
Fonte: https://www.youtube.com/watch?v=ltLTqBSR8h8
Data da publicação: 07 de abril de 2017
Objetivo: Aprender a instalar o OCS Inventory no sistema
operacional Debian.

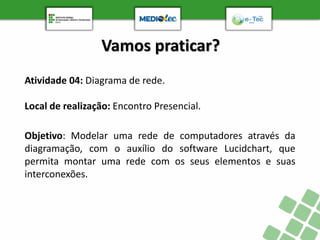

25. Vamos praticar?
Atividade 04: Diagrama de rede.
Local de realização: Encontro Presencial.
Objetivo: Modelar uma rede de computadores através da
diagramação, com o auxílio do software Lucidchart, que
permita montar uma rede com os seus elementos e suas
interconexões.

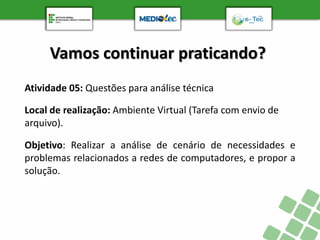

26. Vamos continuar praticando?
Atividade 05: Questões para análise técnica
Objetivo: Realizar a análise de cenário de necessidades e
problemas relacionados a redes de computadores, e propor a
solução.
Local de realização: Ambiente Virtual (Tarefa com envio de
arquivo).

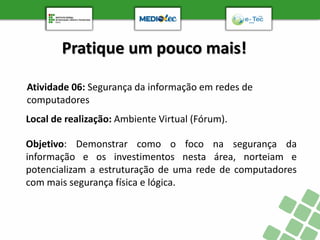

27. Pratique um pouco mais!
Atividade 06: Segurança da informação em redes de
computadores
Objetivo: Demonstrar como o foco na segurança da
informação e os investimentos nesta área, norteiam e
potencializam a estruturação de uma rede de computadores
com mais segurança física e lógica.
Local de realização: Ambiente Virtual (Fórum).

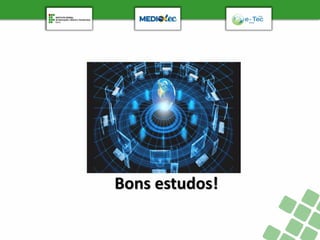

28. Bons estudos!
