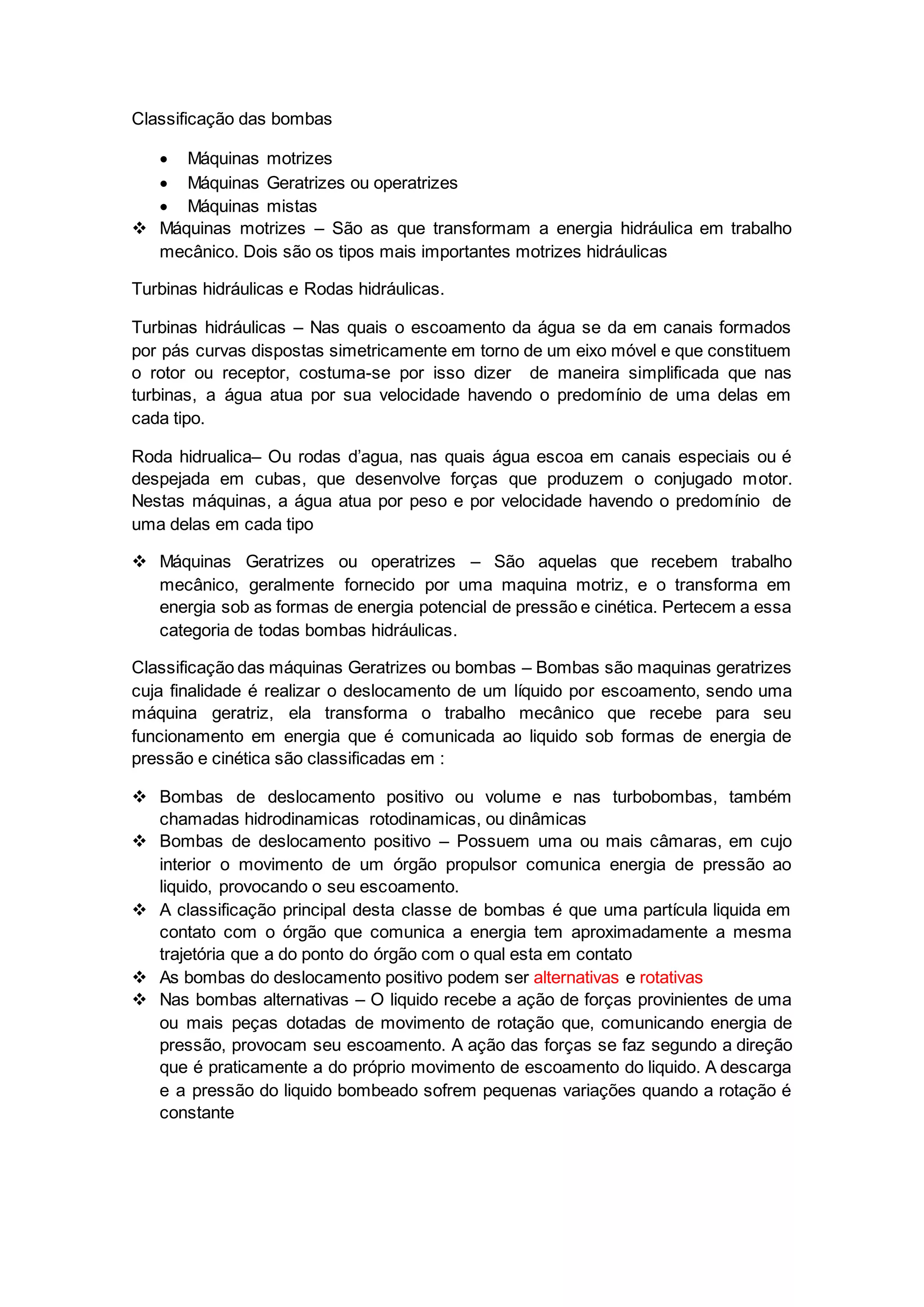

1. Classificação das bombas
 Máquinas motrizes
 Máquinas Geratrizes ou operatrizes
 Máquinas mistas
 Máquinas motrizes – São as que transformam a energia hidráulica em trabalho
mecânico. Dois são os tipos mais importantes motrizes hidráulicas
Turbinas hidráulicas e Rodas hidráulicas.
Turbinas hidráulicas – Nas quais o escoamento da água se da em canais formados
por pás curvas dispostas simetricamente em torno de um eixo móvel e que constituem
o rotor ou receptor, costuma-se por isso dizer de maneira simplificada que nas
turbinas, a água atua por sua velocidade havendo o predomínio de uma delas em
cada tipo.
Roda hidrualica– Ou rodas d’agua, nas quais água escoa em canais especiais ou é
despejada em cubas, que desenvolve forças que produzem o conjugado motor.
Nestas máquinas, a água atua por peso e por velocidade havendo o predomínio de
uma delas em cada tipo
 Máquinas Geratrizes ou operatrizes – São aquelas que recebem trabalho
mecânico, geralmente fornecido por uma maquina motriz, e o transforma em
energia sob as formas de energia potencial de pressão e cinética. Pertecem a essa
categoria de todas bombas hidráulicas.
Classificação das máquinas Geratrizes ou bombas – Bombas são maquinas geratrizes
cuja finalidade é realizar o deslocamento de um líquido por escoamento, sendo uma
máquina geratriz, ela transforma o trabalho mecânico que recebe para seu
funcionamento em energia que é comunicada ao liquido sob formas de energia de
pressão e cinética são classificadas em :
 Bombas de deslocamento positivo ou volume e nas turbobombas, também
chamadas hidrodinamicas rotodinamicas, ou dinâmicas
 Bombas de deslocamento positivo – Possuem uma ou mais câmaras, em cujo
interior o movimento de um órgão propulsor comunica energia de pressão ao
liquido, provocando o seu escoamento.
 A classificação principal desta classe de bombas é que uma partícula liquida em
contato com o órgão que comunica a energia tem aproximadamente a mesma
trajetória que a do ponto do órgão com o qual esta em contato
 As bombas do deslocamento positivo podem ser alternativas e rotativas
 Nas bombas alternativas – O liquido recebe a ação de forças provinientes de uma
ou mais peças dotadas de movimento de rotação que, comunicando energia de
pressão, provocam seu escoamento. A ação das forças se faz segundo a direção
que é praticamente a do próprio movimento de escoamento do liquido. A descarga
e a pressão do liquido bombeado sofrem pequenas variações quando a rotação é
constante

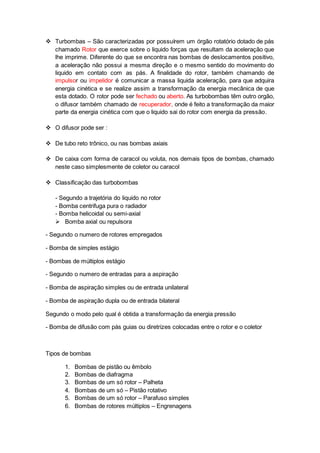

2.  Turbombas – São caracterizadas por possuírem um órgão rotatório dotado de pás
chamado Rotor que exerce sobre o liquido forças que resultam da aceleração que
lhe imprime. Diferente do que se encontra nas bombas de deslocamentos positivo,
a aceleração não possui a mesma direção e o mesmo sentido do movimento do
liquido em contato com as pás. A finalidade do rotor, também chamando de
impulsor ou impelidor é comunicar a massa liquida aceleração, para que adquira
energia cinética e se realize assim a transformação da energia mecânica de que
esta dotado. O rotor pode ser fechado ou aberto. As turbobombas têm outro orgão,
o difusor também chamado de recuperador, onde é feito a transformação da maior
parte da energia cinética com que o liquido sai do rotor com energia da pressão.
 O difusor pode ser :
 De tubo reto trônico, ou nas bombas axiais
 De caixa com forma de caracol ou voluta, nos demais tipos de bombas, chamado
neste caso simplesmente de coletor ou caracol
 Classificação das turbobombas
- Segundo a trajetória do liquido no rotor
- Bomba centrifuga pura o radiador
- Bomba helicoidal ou semi-axial
 Bomba axial ou repulsora
- Segundo o numero de rotores empregados
- Bomba de simples estágio
- Bombas de múltiplos estágio
- Segundo o numero de entradas para a aspiração
- Bomba de aspiração simples ou de entrada unilateral
- Bomba de aspiração dupla ou de entrada bilateral
Segundo o modo pelo qual é obtida a transformação da energia pressão
- Bomba de difusão com pás guias ou diretrizes colocadas entre o rotor e o coletor
Tipos de bombas
1. Bombas de pistão ou êmbolo
2. Bombas de diafragma
3. Bombas de um só rotor – Palheta
4. Bombas de um só – Pistão rotativo
5. Bombas de um só rotor – Parafuso simples
6. Bombas de rotores múltiplos – Engrenagens

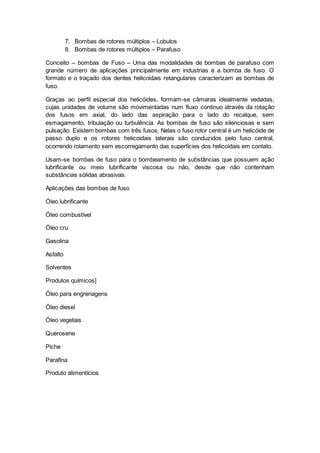

3. 7. Bombas de rotores múltiplos – Lobulos
8. Bombas de rotores múltiplos – Parafuso
Conceito – bombas de Fuso – Uma das modalidades de bombas de parafuso com
grande número de aplicações principalmente em industrias é a bomba de fuso. O
formato e o traçado dos dentes helicoidais retangulares caracterizam as bombas de
fuso.
Graças ao perfil especial dos helicóides, formam-se câmaras idealmente vedadas,
cujas unidades de volume são movimentadas num fluxo continuo através da rotação
dos fusos em axial, do lado das aspiração para o lado do recalque, sem
esmagamento, tribulação ou turbulência. As bombas de fuso são silenciosas e sem
pulsação. Existem bombas com três fusos. Nelas o fuso rotor central é um helicóide de
passo duplo e os rotores helicoidais laterais são conduzidos pelo fuso central,
ocorrendo rolamento sem escorregamento das superfícies dos helicoidais em contato.
Usam-se bombas de fuso para o bombeamento de substâncias que possuem ação
lubrificante ou meio lubrificante viscosa ou não, desde que não contenham
substâncias sólidas abrasivas.
Aplicações das bombas de fuso
Óleo lubrificante
Óleo combustível
Óleo cru
Gasolina
Asfalto
Solventes
Produtos químicos]
Óleo para engrenagens
Óleo diesel
Óleo vegetais
Querosene
Piche
Parafina
Produto alimentícios
