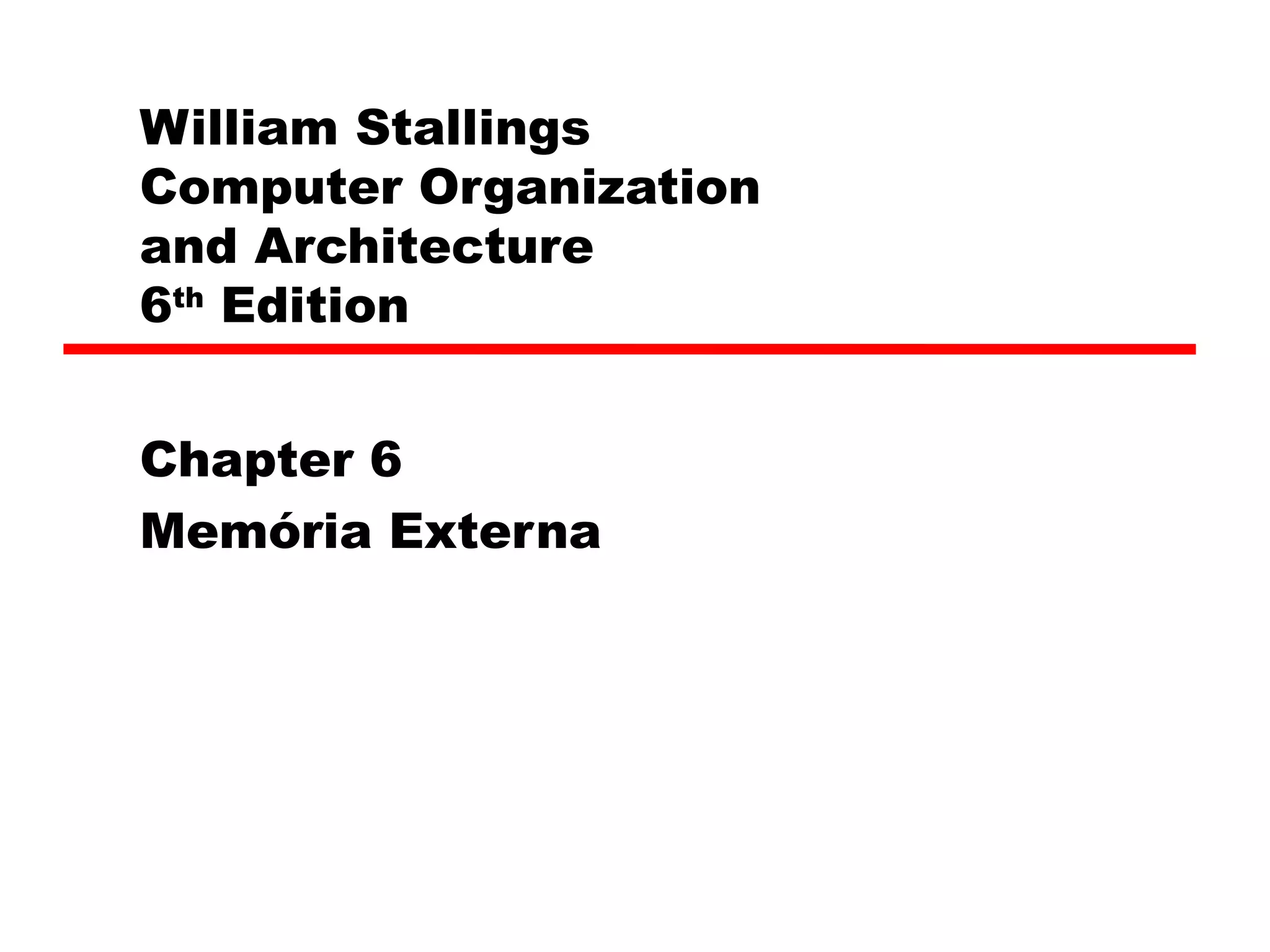

1. William Stallings Computer Organization and Architecture 6 th Edition Chapter 6 Memória Externa

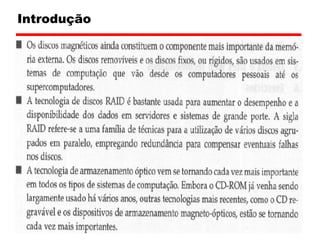

2. Introdução

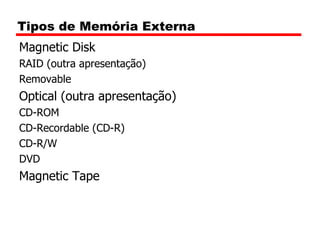

3. Tipos de Memória Externa Magnetic Disk RAID (outra apresentação)

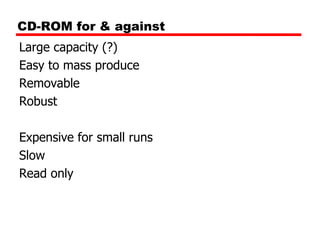

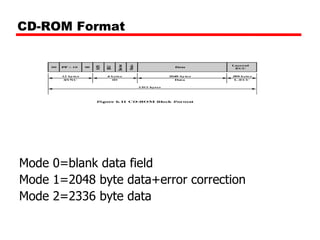

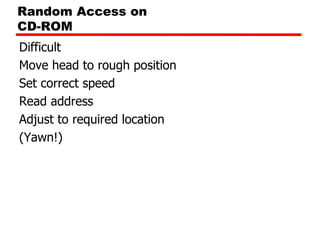

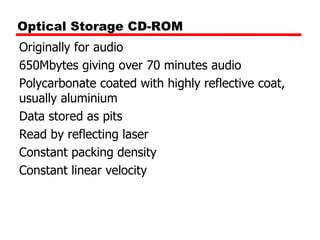

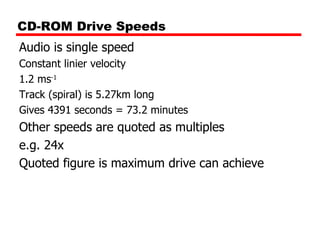

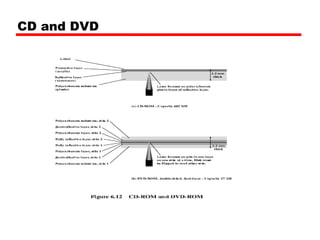

4. Removable Optical (outra apresentação) CD-ROM

5. CD-Recordable (CD-R)

6. CD-R/W

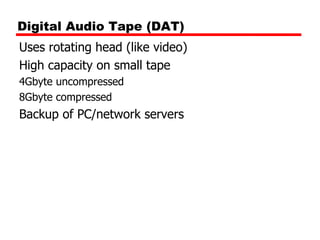

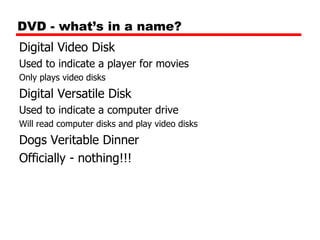

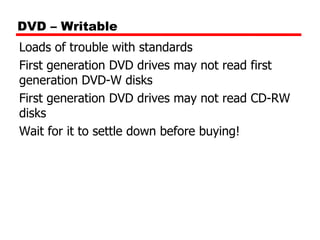

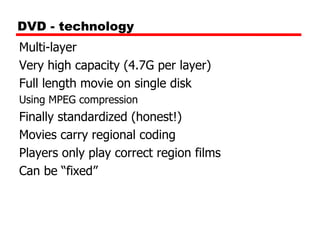

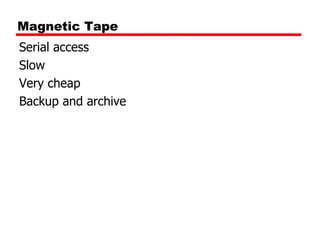

7. DVD Magnetic Tape

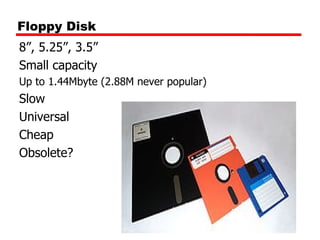

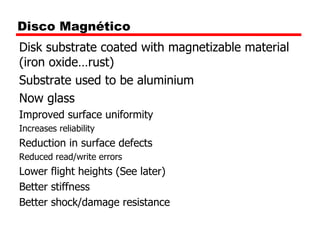

8. Disco Magnético Disk substrate coated with magnetizable material (iron oxide…rust)

9. Substrate used to be aluminium

10. Now glass Improved surface uniformity Increases reliability Reduction in surface defects Reduced read/write errors Lower flight heights (See later)

11. Better stiffness

12. Better shock/damage resistance

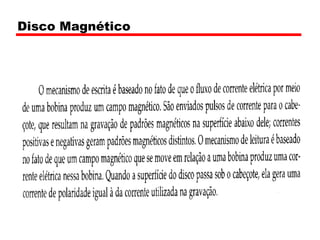

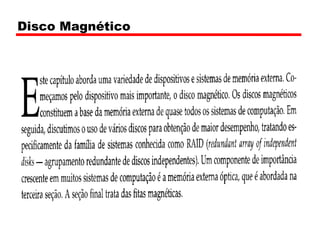

13. Disco Magnético

14. Disco Magnético

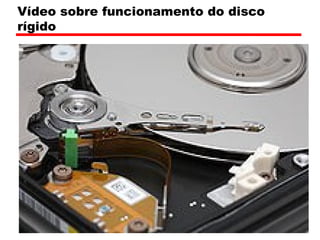

15. Vídeo sobre funcionamento do disco rígido

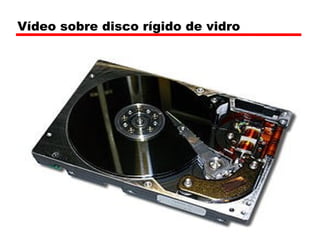

16. Vídeo sobre disco rígido de vidro

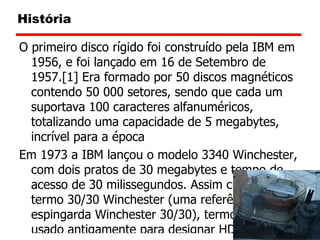

17. História O primeiro disco rígido foi construído pela IBM em 1956, e foi lançado em 16 de Setembro de 1957.[1] Era formado por 50 discos magnéticos contendo 50 000 setores, sendo que cada um suportava 100 caracteres alfanuméricos, totalizando uma capacidade de 5 megabytes, incrível para a época

18. Em 1973 a IBM lançou o modelo 3340 Winchester, com dois pratos de 30 megabytes e tempo de acesso de 30 milissegundos. Assim criou-se o termo 30/30 Winchester (uma referência à espingarda Winchester 30/30), termo muito usado antigamente para designar HDs de qualquer espécie.

19. Ainda no início da década de 1980, os discos rígidos eram muito caros e modelos de 10 megabytes custavam quase 2 mildólares americanos,

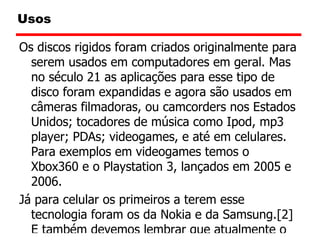

20. Usos Os discos rigidos foram criados originalmente para serem usados em computadores em geral. Mas no século 21 as aplicações para esse tipo de disco foram expandidas e agora são usados em câmeras filmadoras, ou camcorders nos Estados Unidos; tocadores de música como Ipod, mp3 player; PDAs; videogames, e até em celulares. Para exemplos em videogames temos o Xbox360 e o Playstation 3, lançados em 2005 e 2006.

21. Já para celular os primeiros a terem esse tecnologia foram os da Nokia e da Samsung.[2] E também devemos lembrar que atualmente o disco rigido não é só interno, existem também os externos.

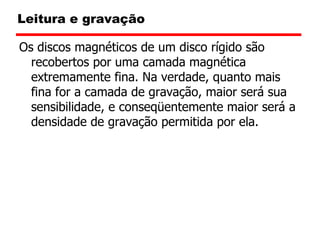

22. Leitura e gravação Os discos magnéticos de um disco rígido são recobertos por uma camada magnética extremamente fina. Na verdade, quanto mais fina for a camada de gravação, maior será sua sensibilidade, e conseqüentemente maior será a densidade de gravação permitida por ela.

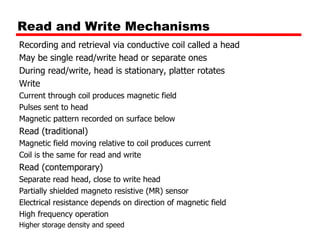

23. Read and Write Mechanisms Recording and retrieval via conductive coil called a head

24. May be single read/write head or separate ones

25. During read/write, head is stationary, platter rotates

26. Write Current through coil produces magnetic field

27. Pulses sent to head

28. Magnetic pattern recorded on surface below Read (traditional) Magnetic field moving relative to coil produces current

29. Coil is the same for read and write Read (contemporary) Separate read head, close to write head

30. Partially shielded magneto resistive (MR) sensor

31. Electrical resistance depends on direction of magnetic field

32. High frequency operation Higher storage density and speed

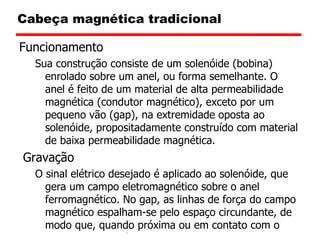

33. Cabeça magnética tradicional Funcionamento Sua construção consiste de um solenóide (bobina) enrolado sobre um anel, ou forma semelhante. O anel é feito de um material de alta permeabilidade magnética (condutor magnético), exceto por um pequeno vão (gap), na extremidade oposta ao solenóide, propositadamente construído com material de baixa permeabilidade magnética. Gravação O sinal elétrico desejado é aplicado ao solenóide, que gera um campo eletromagnético sobre o anel ferromagnético. No gap, as linhas de força do campo magnético espalham-se pelo espaço circundante, de modo que, quando próxima ou em contato com o gap, a fita magnética fica "imersa" no campo magnético gerado. Se este campo for convenientemente forte, será capaz de reorientar permanentemente os elementos magnéticos depositados sobre a mídia. Leitura Para ler a informação gravada numa mídia, acontece o processo exatamente oposto: os elementos magnéticos da fita, que foram previamente orientados, ao passarem pelo gap, induzem um pequeno sinal elétrico no solenóide, que pode então ser tratado adequadamente pelo circuito eletrônico.

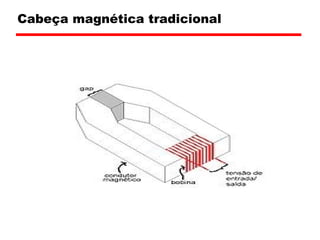

34. Cabeça magnética tradicional

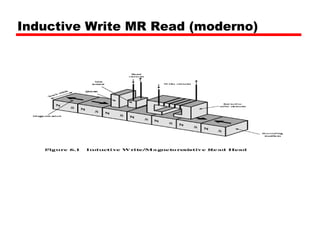

35. Inductive Write MR Read (moderno)

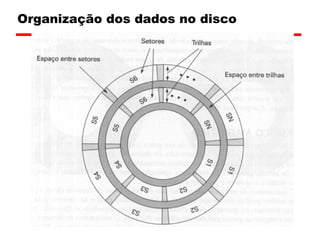

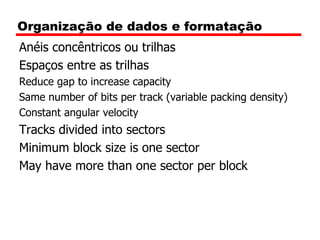

36. Organização de dados e formatação Anéis concêntricos ou trilhas

37. Espaços entre as trilhas Reduce gap to increase capacity

38. Same number of bits per track (variable packing density)

39. Constant angular velocity Tracks divided into sectors

40. Minimum block size is one sector

41. May have more than one sector per block

42. Organização dos dados no disco

43. Controle

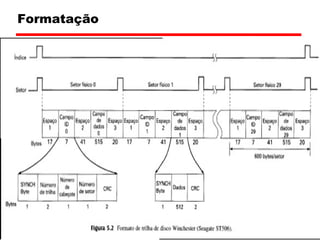

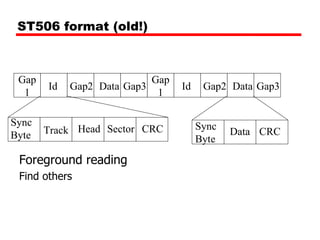

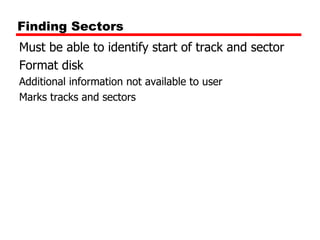

44. Formatação

45. Formatação

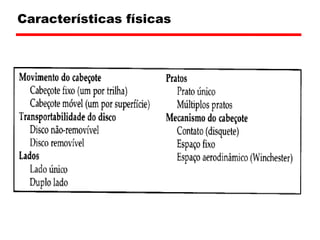

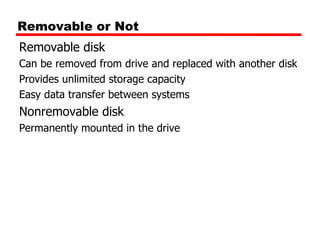

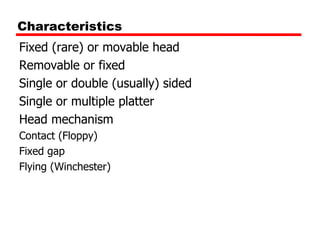

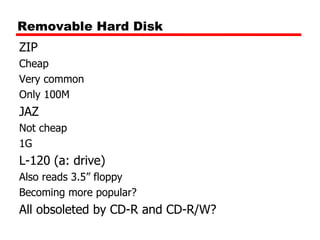

46. Características físicas

47. Cabeçotes fixo e móvel

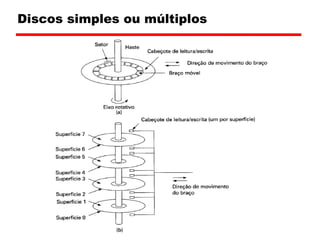

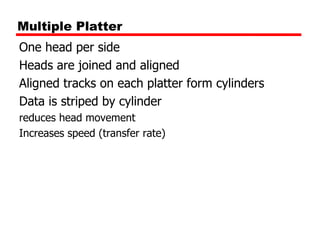

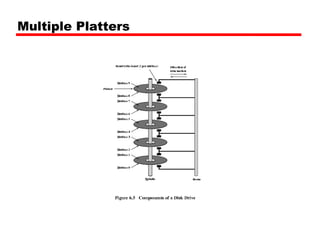

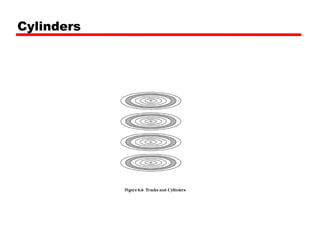

48. Discos simples ou múltiplos

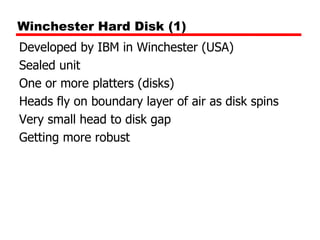

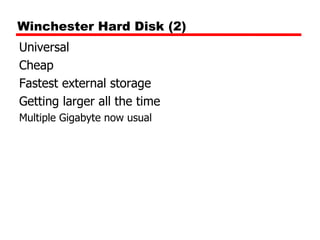

49. Whinchester Além do corpo lacrado do disco, o winchester ainda permitia maior densidade de gravação de dados (trilhas menores) devido ao cabeçote que era mantido a uma pequena distância do disco pelo próprio deslocamento de ar gerado pelo último.

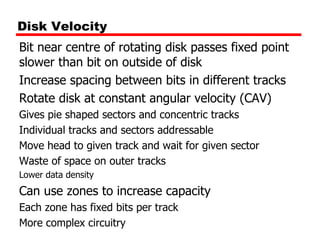

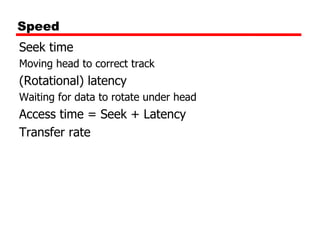

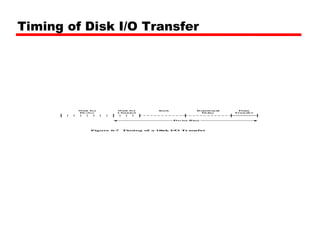

50. Disk Velocity Bit near centre of rotating disk passes fixed point slower than bit on outside of disk

51. Increase spacing between bits in different tracks

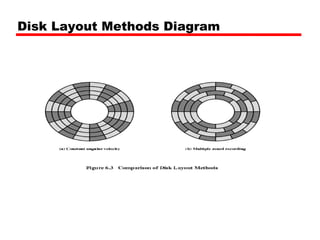

52. Rotate disk at constant angular velocity (CAV) Gives pie shaped sectors and concentric tracks

53. Individual tracks and sectors addressable
