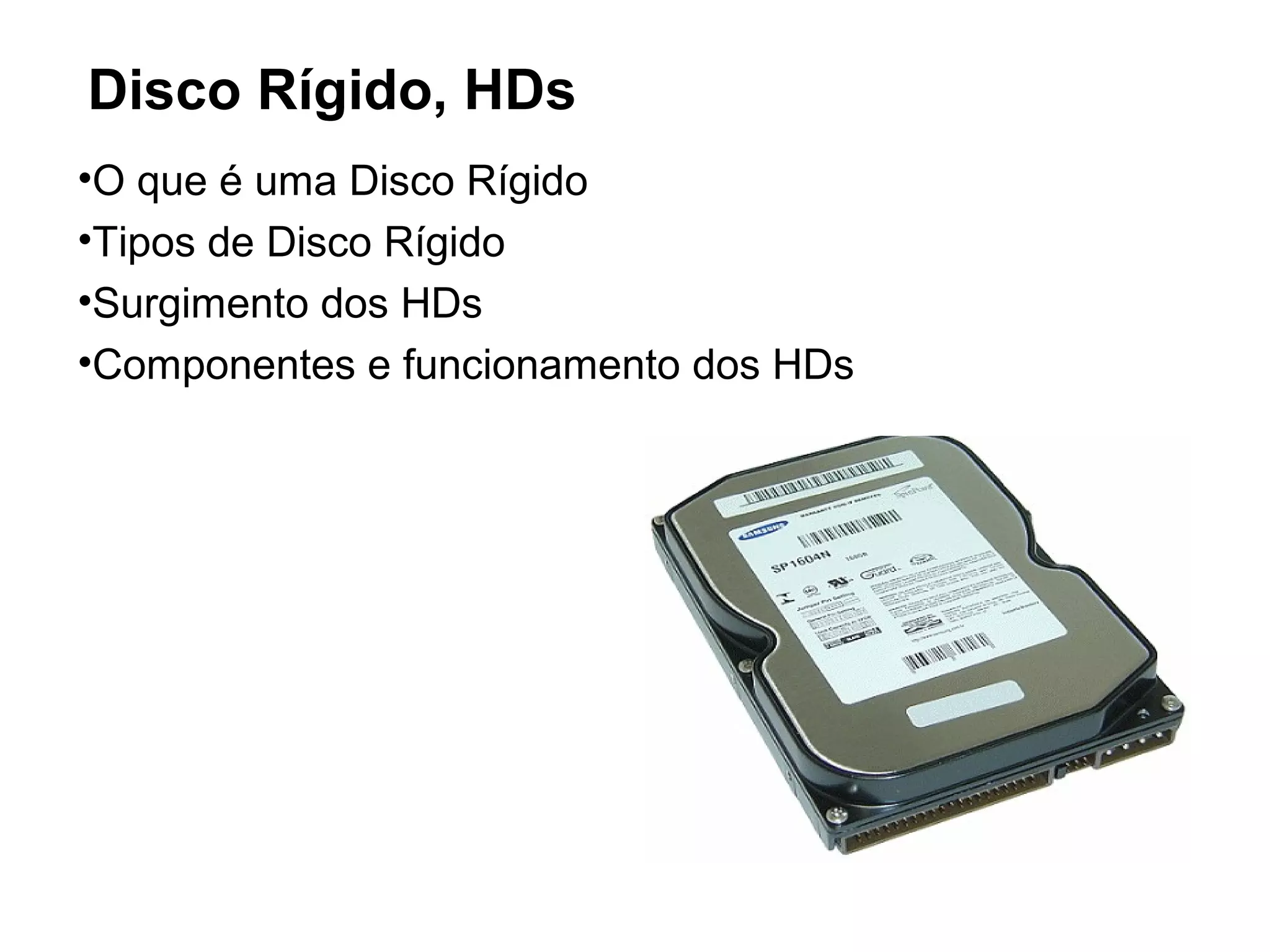

1. Disco Rígido, HDs
•O que é uma Disco Rígido
•Tipos de Disco Rígido
•Surgimento dos HDs
•Componentes e funcionamento dos HDs

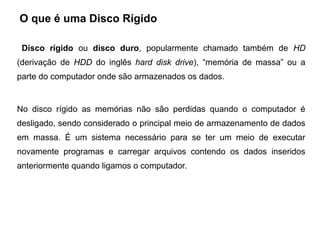

2. O que é uma Disco Rígido
Disco rígido ou disco duro, popularmente chamado também de HD
(derivação de HDD do inglês hard disk drive), “memória de massa” ou a
parte do computador onde são armazenados os dados.
No disco rígido as memórias não são perdidas quando o computador é
desligado, sendo considerado o principal meio de armazenamento de dados
em massa. É um sistema necessário para se ter um meio de executar
novamente programas e carregar arquivos contendo os dados inseridos
anteriormente quando ligamos o computador.

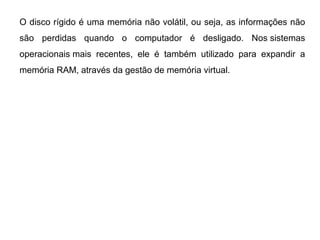

3. O disco rígido é uma memória não volátil, ou seja, as informações não
HISTÓRICO / CURIOSIDADES - HD
são perdidas quando o computador é desligado. Nos sistemas
operacionais mais recentes, ele é também utilizado para expandir a
memória RAM, através da gestão de memória virtual.

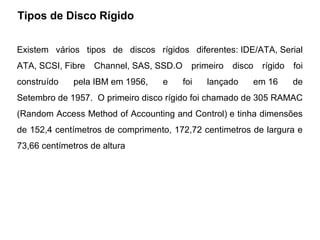

4. Tipos de Disco Rígido
HISTÓRICO / CURIOSIDADES - HD
Existem vários tipos de discos rígidos diferentes: IDE/ATA, Serial
ATA, SCSI, Fibre Channel, SAS, SSD.O primeiro disco rígido foi
construído pela IBM em 1956, e foi lançado em 16 de
Setembro de 1957. O primeiro disco rígido foi chamado de 305 RAMAC
(Random Access Method of Accounting and Control) e tinha dimensões
de 152,4 centímetros de comprimento, 172,72 centimetros de largura e
73,66 centímetros de altura

5. Ainda no início da década de 1980, os discos rígidos eram muito caros e
HISTÓRICO / CURIOSIDADES milHD
modelos de 10 megabytes custavam quase 2
- dólares americanos,
enquanto em 2009 compramos modelos de 1.5 terabyte por pouco mais
de 100 dólares.
Os mais antigos possuíam 5 MB (cerca de 4 disquetes), sendo aumentada
para 30 MB. em seguida para 500 MB (20 anos atrás), e 10 anos mais
tarde, HDs de 1 a 3 GB. Em seguida lançou-se um HD de 10 GB e
posteriormente um de 15 GB. Posteriormente, foi lançado no mercado um
de 20 GB, até os atuais HDs dos mais variados tamanhos.
Capacidade : volume de dados que podem ser armazenados no disco.
Taxa de transferência (ou débito): quantidade de dados que ser lidos ou
escritos no disco por unidade de tempo. Exprime-se em bits por segundo.

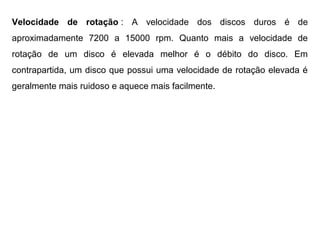

6. Velocidade de rotação : A velocidade dos discos duros é de
aproximadamente 7200 a 15000 rpm. Quanto mais a velocidade de
rotação de um disco é elevada melhor é o débito do disco. Em
contrapartida, um disco que possui uma velocidade de rotação elevada é
geralmente mais ruidoso e aquece mais facilmente.

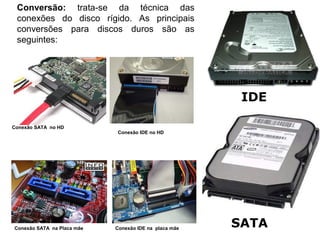

7. Conversão: trata-se da técnica das
conexões do disco rígido. As principais
CARACTERÍSTICAS TÉCNICAS
conversões para discos duros são as - HD
seguintes:
IDE
Conexão SATA no HD
Conexão IDE no HD
Conexão SATA na Placa mãe Conexão IDE na placa mãe
SATA

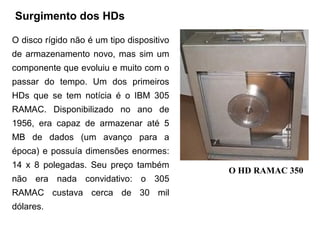

8. Surgimento dos HDs
O disco rígido não é um tipo dispositivo
de armazenamento novo, mas sim um
componente que evoluiu e muito com o
passar do tempo. Um dos primeiros
HDs que se tem notícia é o IBM 305
RAMAC. Disponibilizado no ano de
1956, era capaz de armazenar até 5
MB de dados (um avanço para a
época) e possuía dimensões enormes:
14 x 8 polegadas. Seu preço também
O HD RAMAC 350
não era nada convidativo: o 305
RAMAC custava cerca de 30 mil
dólares.

9. Componentes e funcionamento dos HDs
Os discos ficam guardados dentro de uma espécie de "caixa
de metal". Essas caixas são seladas para evitar a entrada de
material externo, pois até uma partícula de poeira pode
danificar os discos, já que estes são bastante sensíveis.
Isso significa que se você abrir um HD em um ambiente
despreparado e sem o uso dos equipamentos e das técnicas
apropriadas, terá grandes chances de perdê-lo.

10. Componentes de um HD

11. A placa lógica contém chips responsáveis por diversas tarefas. O mais
comum é conhecido como controlador, pois gerencia uma série de itens
do HD, como a movimentação dos discos e das cabeças de
leitura/gravação (mostradas adiante), o envio e recebimento de dados
entre os discos e o computador, e até rotinas de segurança.
Pratos e motor: este é o componente que mais chama a atenção. Os
pratos são os discos onde os dados são armazenados. Eles são feitos,
geralmente, de alumínio (ou de um tipo de cristal) recoberto por um
material magnético e por uma camada de material protetor. Quanto mais
trabalhado for o material magnético (ou seja, quanto mais denso), maior
é a capacidade de armazenamento do disco.

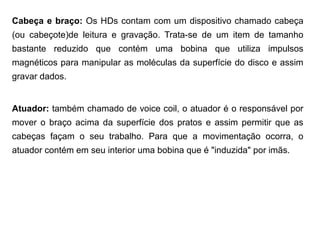

12. Cabeça e braço: Os HDs contam com um dispositivo chamado cabeça
(ou cabeçote)de leitura e gravação. Trata-se de um item de tamanho
bastante reduzido que contém uma bobina que utiliza impulsos
magnéticos para manipular as moléculas da superfície do disco e assim
gravar dados.
Atuador: também chamado de voice coil, o atuador é o responsável por
mover o braço acima da superfície dos pratos e assim permitir que as
cabeças façam o seu trabalho. Para que a movimentação ocorra, o
atuador contém em seu interior uma bobina que é "induzida" por imãs.
