1. Introdução a cominuição
Britador de rolos

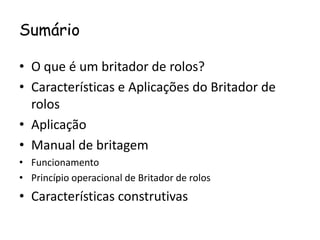

2. Sumário
• O que é um britador de rolos?
• Características e Aplicações do Britador de
rolos
• Aplicação
• Manual de britagem
• Funcionamento
• Princípio operacional de Britador de rolos
• Características construtivas

3. O que é um britador de rolos?
Os Britadores de Rolos são Britadores de Britagem Primária ou Britagem
Secundária, consiste basicamente de um rolo dentado móvel e uma carcaça fixa (ou
de pares de rolos lisos). O movimento giratório do rolo provoca a compressão e
cisalhamento do material entre os dentes e a placa fixada à câmara.

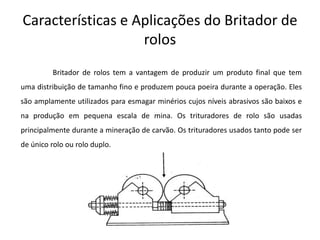

4. Características e Aplicações do Britador de
rolos
Britador de rolos tem a vantagem de produzir um produto final que tem
uma distribuição de tamanho fino e produzem pouca poeira durante a operação. Eles
são amplamente utilizados para esmagar minérios cujos níveis abrasivos são baixos e
na produção em pequena escala de mina. Os trituradores de rolo são usadas
principalmente durante a mineração de carvão. Os trituradores usados tanto pode ser
de único rolo ou rolo duplo.

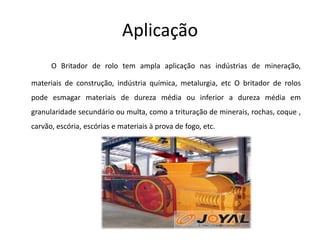

5. Aplicação
O Britador de rolo tem ampla aplicação nas indústrias de mineração,
materiais de construção, indústria química, metalurgia, etc O britador de rolos
pode esmagar materiais de dureza média ou inferior a dureza média em
granularidade secundário ou multa, como a trituração de minerais, rochas, coque ,
carvão, escória, escórias e materiais à prova de fogo, etc.

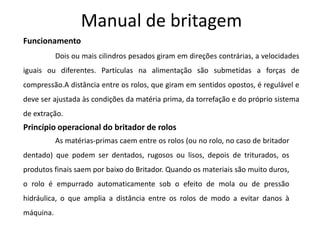

6. Manual de britagem
Funcionamento
Dois ou mais cilindros pesados giram em direções contrárias, a velocidades
iguais ou diferentes. Partículas na alimentação são submetidas a forças de
compressão.A distância entre os rolos, que giram em sentidos opostos, é regulável e
deve ser ajustada às condições da matéria prima, da torrefação e do próprio sistema
de extração.
Princípio operacional do britador de rolos
As matérias-primas caem entre os rolos (ou no rolo, no caso de britador
dentado) que podem ser dentados, rugosos ou lisos, depois de triturados, os
produtos finais saem por baixo do Britador. Quando os materiais são muito duros,
o rolo é empurrado automaticamente sob o efeito de mola ou de pressão
hidráulica, o que amplia a distância entre os rolos de modo a evitar danos à
máquina.

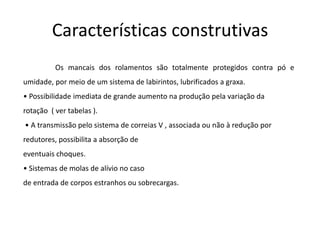

7. Características construtivas
Os mancais dos rolamentos são totalmente protegidos contra pó e
umidade, por meio de um sistema de labirintos, lubrificados a graxa.
• Possibilidade imediata de grande aumento na produção pela variação da
rotação ( ver tabelas ).
• A transmissão pelo sistema de correias V , associada ou não à redução por
redutores, possibilita a absorção de
eventuais choques.
• Sistemas de molas de alívio no caso
de entrada de corpos estranhos ou sobrecargas.

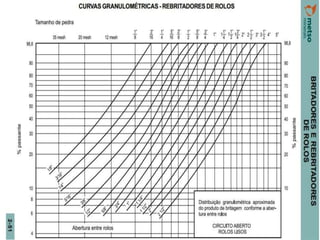

8. Curvas granulométricas do britador de
rolos

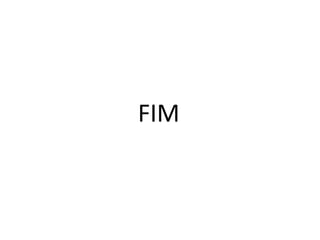

11. FIM

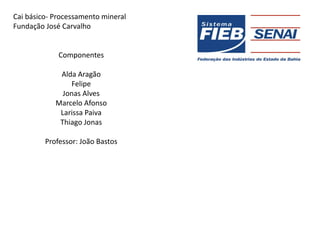

12. Cai básico- Processamento mineral
Fundação José Carvalho
Componentes
Alda Aragão
Felipe
Jonas Alves
Marcelo Afonso
Larissa Paiva
Thiago Jonas
Professor: João Bastos
