1. VANTs
Veículos Aéreos Não Tripulados

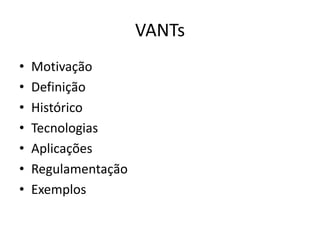

2. VANTs
• Motivação
• Definição
• Histórico
• Tecnologias
• Aplicações
• Regulamentação
• Exemplos

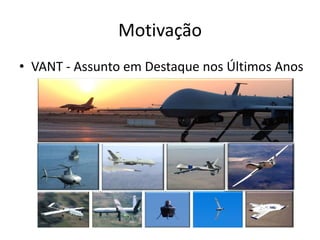

3. Motivação
• VANT - Assunto em Destaque nos Últimos Anos

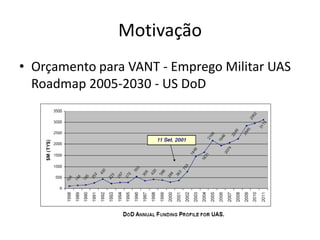

4. Motivação
• Orçamento para VANT - Emprego Militar UAS
Roadmap 2005-2030 - US DoD

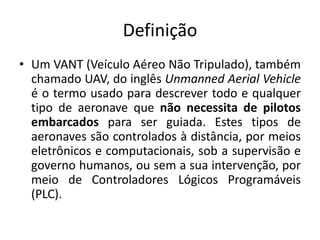

5. Definição
• Um VANT (Veículo Aéreo Não Tripulado), também
chamado UAV, do inglês Unmanned Aerial Vehicle
é o termo usado para descrever todo e qualquer
tipo de aeronave que não necessita de pilotos
embarcados para ser guiada. Estes tipos de
aeronaves são controlados à distância, por meios
eletrônicos e computacionais, sob a supervisão e
governo humanos, ou sem a sua intervenção, por
meio de Controladores Lógicos Programáveis
(PLC).

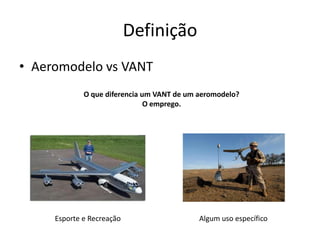

6. Definição
• Aeromodelo vs VANT
O que diferencia um VANT de um aeromodelo?
O emprego.
Esporte e Recreação Algum uso específico

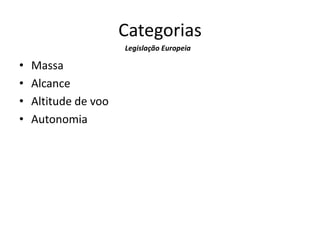

7. Categorias
• Massa
• Alcance
• Altitude de voo
• Autonomia
Legislação Europeia

8. Categorias
• µ – Micro
• Mini – Mini
• CR – Close Range
• SR – Short Range
• MR – Medium Range
• MRE – MR Endurance
• LADP – Low Alt. Deep Penetration
• LALE – Low Alt. Long Endurance
• MALE – Medium Alt. Long Endurance
• HALE – High Alt. Long Endurance
• Strato – Stratospheric
• EXO – Exo-stratospheric
• UCAV – Unmanned combat AV
• LET – Lethal
• DEC – Decoys
Legislação Europeia

9. Categorias
Categoria Descrição
Micro‐UAVs Pequenos o suficiente para caber na palma da mão (em geral
tem menos de 1 Kg)
Mini‐UAVs Pequenos o suficiente para serem lançados por uma pessoa
Small Tactical UAVs Intermediários entre Mini‐UAV e TUAV, em geral lançados por
catapulta ou sistema similar
Tactical UAVs TUAVs Usados para reconhecimento com autonomia de diversas
horas e raio de até 200 Km
Naval UAVs UAVs táticos adaptados para operações em embarcações
MALE UAVs Medium Altitude/Long Endurance
HALE UAVs High Altitude/Long Endurance
UCAVs Unmanned Combat Air Vehicles

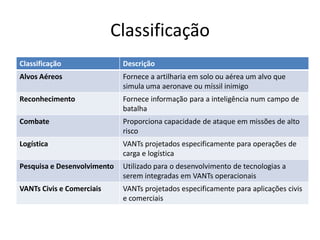

10. Classificação
Classificação Descrição
Alvos Aéreos Fornece a artilharia em solo ou aérea um alvo que
simula uma aeronave ou míssil inimigo
Reconhecimento Fornece informação para a inteligência num campo de
batalha
Combate Proporciona capacidade de ataque em missões de alto
risco
Logística VANTs projetados especificamente para operações de
carga e logística
Pesquisa e Desenvolvimento Utilizado para o desenvolvimento de tecnologias a
serem integradas em VANTs operacionais
VANTs Civis e Comerciais VANTs projetados especificamente para aplicações civis
e comerciais

11. Classificação

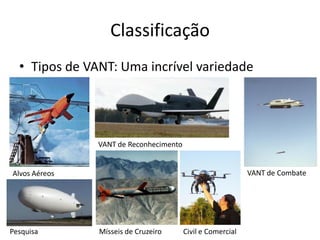

• Tipos de VANT: Uma incrível variedade
VANT de Reconhecimento
VANT de CombateAlvos Aéreos
Mísseis de Cruzeiro Civil e ComercialPesquisa

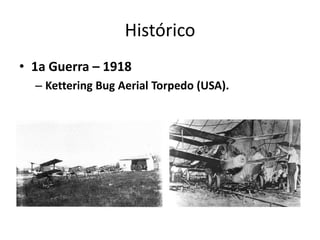

12. Histórico
• 1a Guerra – 1918
– Kettering Bug Aerial Torpedo (USA).

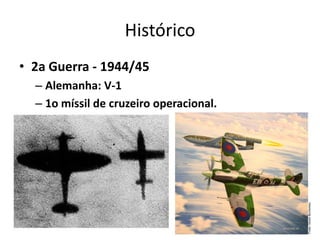

13. Histórico
• 2a Guerra - 1944/45
– Alemanha: V-1
– 1o míssil de cruzeiro operacional.

14. Histórico
• Vale do Bekaa – 1982
– Emprego de VANT por Israel:
• Guerra Eletrônica, Decoy
• Reconhecimento
- IAI Scout
-Tadiran Mastiff

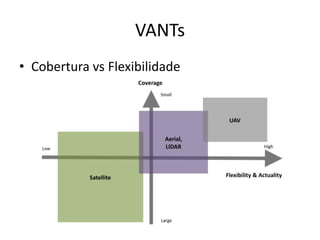

15. VANTs
• Cobertura vs Flexibilidade

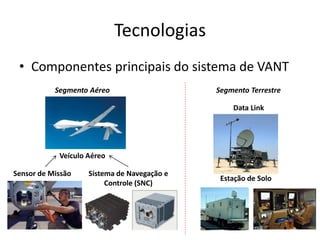

16. Tecnologias
• Componentes principais do sistema de VANT
Segmento Aéreo Segmento Terrestre
Veículo Aéreo
Sensor de Missão Sistema de Navegação e
Controle (SNC)
Data Link
Estação de Solo

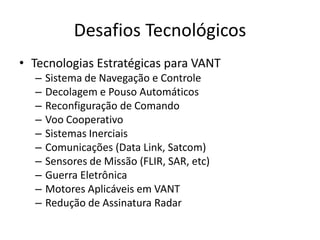

17. Desafios Tecnológicos
• Tecnologias Estratégicas para VANT
– Sistema de Navegação e Controle
– Decolagem e Pouso Automáticos
– Reconfiguração de Comando
– Voo Cooperativo
– Sistemas Inerciais
– Comunicações (Data Link, Satcom)
– Sensores de Missão (FLIR, SAR, etc)
– Guerra Eletrônica
– Motores Aplicáveis em VANT
– Redução de Assinatura Radar

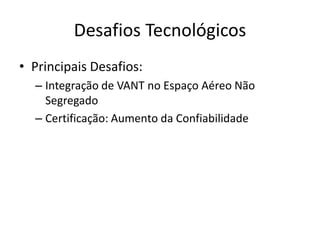

18. Desafios Tecnológicos
• Principais Desafios:
– Integração de VANT no Espaço Aéreo Não
Segregado
– Certificação: Aumento da Confiabilidade

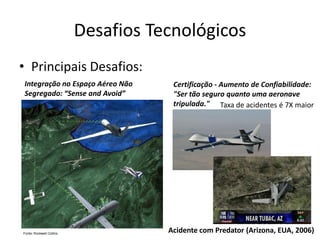

19. Desafios Tecnológicos
• Principais Desafios:
Integração no Espaço Aéreo Não
Segregado: “Sense and Avoid”
Certificação - Aumento de Confiabilidade:
"Ser tão seguro quanto uma aeronave
tripulada."
Acidente com Predator (Arizona, EUA, 2006)
Taxa de acidentes é 7X maior

20. Aplicações
• Levantamentos
– Rápida aquisição;
– DSM/DTM;
– Locais inacessíveis;
– Classificação de dados;

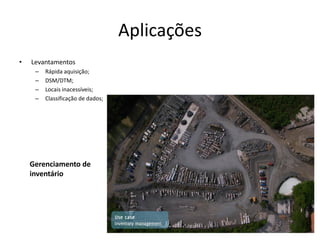

21. Aplicações
• Levantamentos
– Rápida aquisição;
– DSM/DTM;
– Locais inacessíveis;
– Classificação de dados;
Gerenciamento de
inventário

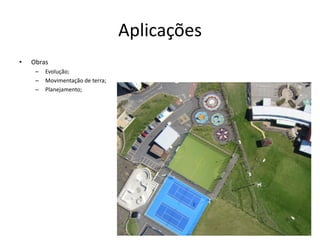

22. Aplicações
• Obras
– Evolução;
– Movimentação de terra;
– Planejamento;

23. Aplicações
• Obras
– Evolução;
– Movimentação de terra;
– Planejamento;

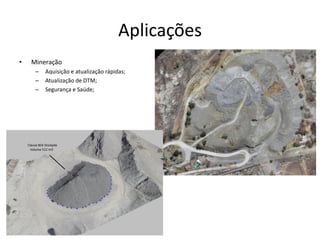

24. Aplicações
• Mineração
– Aquisição e atualização rápidas;
– Atualização de DTM;
– Segurança e Saúde;

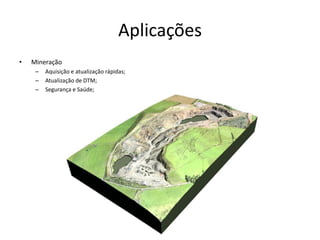

25. Aplicações
• Mineração
– Aquisição e atualização rápidas;
– Atualização de DTM;
– Segurança e Saúde;

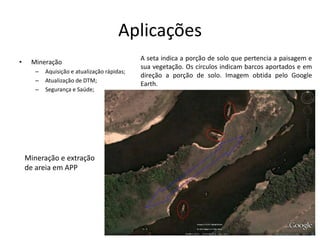

26. Aplicações
• Mineração
– Aquisição e atualização rápidas;
– Atualização de DTM;
– Segurança e Saúde;
A seta indica a porção de solo que pertencia a paisagem e
sua vegetação. Os círculos indicam barcos aportados e em
direção a porção de solo. Imagem obtida pelo Google
Earth.
Mineração e extração
de areia em APP

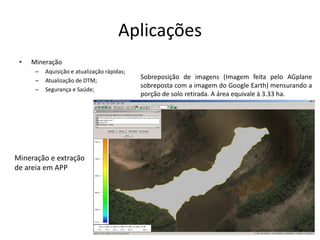

27. Aplicações
• Mineração
– Aquisição e atualização rápidas;
– Atualização de DTM;
– Segurança e Saúde;
Sobreposição de imagens (Imagem feita pelo AGplane
sobreposta com a imagem do Google Earth) mensurando a
porção de solo retirada. A área equivale à 3.33 ha.
Mineração e extração
de areia em APP

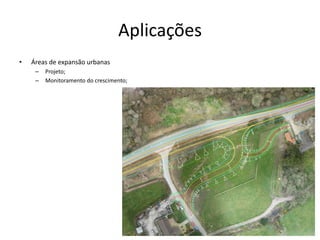

28. Aplicações
• Áreas de expansão urbanas
– Projeto;
– Monitoramento do crescimento;

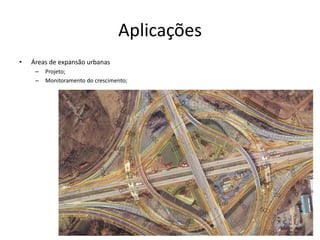

29. Aplicações
• Áreas de expansão urbanas
– Projeto;
– Monitoramento do crescimento;

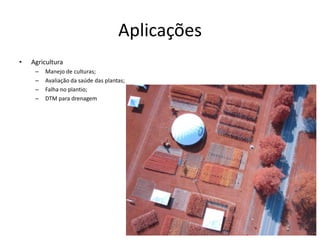

30. Aplicações
• Agricultura
– Manejo de culturas;
– Avaliação da saúde das plantas;
– Falha no plantio;
– DTM para drenagem

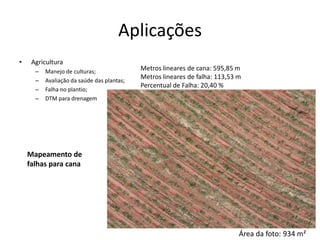

31. Aplicações
• Agricultura
– Manejo de culturas;
– Avaliação da saúde das plantas;
– Falha no plantio;
– DTM para drenagem
Metros lineares de cana: 595,85 m
Metros lineares de falha: 113,53 m
Percentual de Falha: 20,40 %
Área da foto: 934 m²
Mapeamento de
falhas para cana

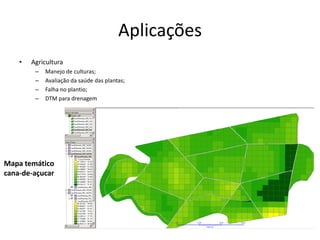

32. Aplicações
• Agricultura
– Manejo de culturas;
– Avaliação da saúde das plantas;
– Falha no plantio;
– DTM para drenagem
Mapa temático
cana-de-açucar

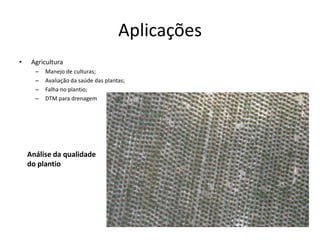

33. Aplicações
• Agricultura
– Manejo de culturas;
– Avaliação da saúde das plantas;
– Falha no plantio;
– DTM para drenagem
Análise da qualidade
do plantio

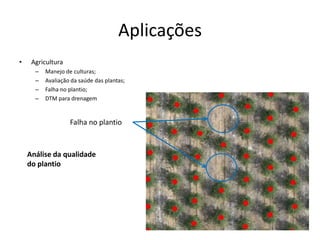

34. Aplicações
• Agricultura
– Manejo de culturas;
– Avaliação da saúde das plantas;
– Falha no plantio;
– DTM para drenagem
Análise da qualidade
do plantio
Falha no plantio

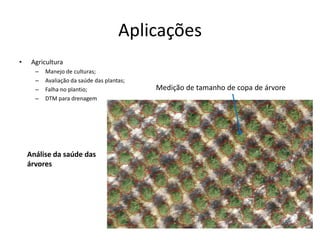

35. Aplicações
• Agricultura
– Manejo de culturas;
– Avaliação da saúde das plantas;
– Falha no plantio;
– DTM para drenagem
Análise da saúde das
árvores
Medição de tamanho de copa de árvore

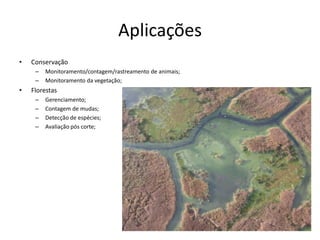

36. Aplicações
• Conservação
– Monitoramento/contagem/rastreamento de animais;
– Monitoramento da vegetação;
• Florestas
– Gerenciamento;
– Contagem de mudas;
– Detecção de espécies;
– Avaliação pós corte;

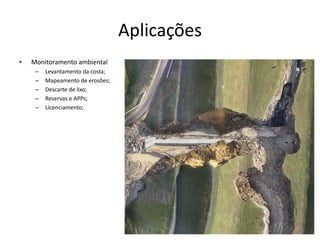

37. Aplicações
• Monitoramento ambiental
– Levantamento da costa;
– Mapeamento de erosões;
– Descarte de lixo;
– Reservas e APPs;
– Licenciamento;

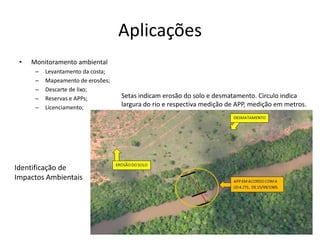

38. Aplicações
• Monitoramento ambiental
– Levantamento da costa;
– Mapeamento de erosões;
– Descarte de lixo;
– Reservas e APPs;
– Licenciamento;
Setas indicam erosão do solo e desmatamento. Circulo indica
largura do rio e respectiva medição de APP, medição em metros.
Identificação de
Impactos Ambientais

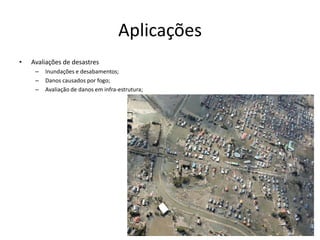

39. Aplicações
• Avaliações de desastres
– Inundações e desabamentos;
– Danos causados por fogo;
– Avaliação de danos em infra-estrutura;

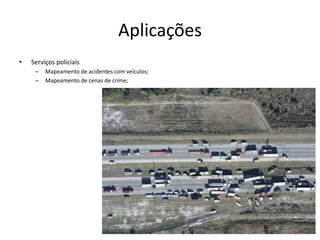

40. Aplicações
• Serviços policiais
– Mapeamento de acidentes com veículos;
– Mapeamento de cenas de crime;

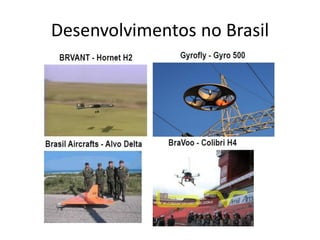

41. Desenvolvimentos no Brasil

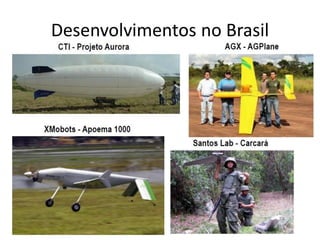

42. Desenvolvimentos no Brasil

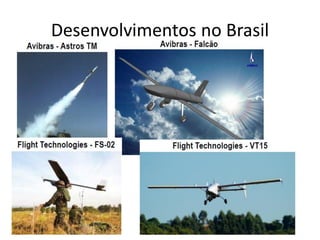

43. Desenvolvimentos no Brasil

44. VANTs
• Instituições de C&T

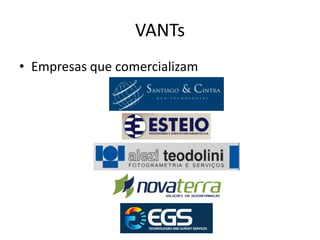

45. VANTs
• Empresas que comercializam

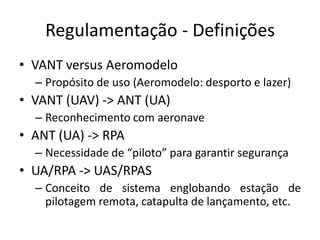

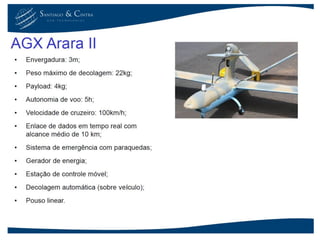

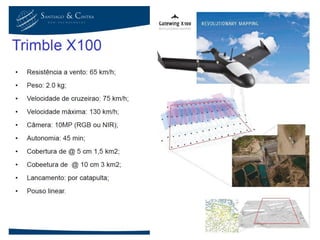

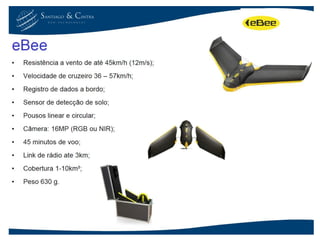

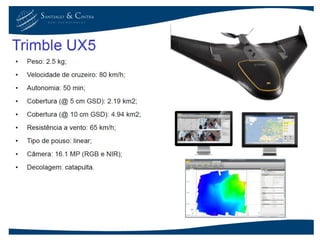

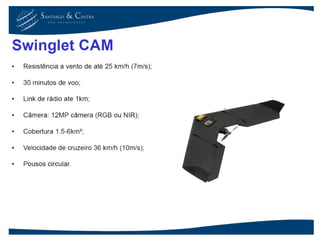

53. Regulamentação - Definições
• VANT versus Aeromodelo
– Propósito de uso (Aeromodelo: desporto e lazer)
• VANT (UAV) -> ANT (UA)
– Reconhecimento com aeronave
• ANT (UA) -> RPA
– Necessidade de “piloto” para garantir segurança
• UA/RPA -> UAS/RPAS
– Conceito de sistema englobando estação de
pilotagem remota, catapulta de lançamento, etc.

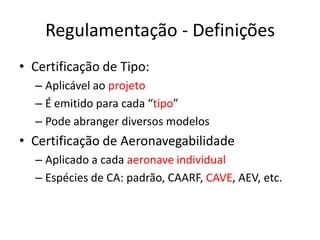

54. Regulamentação - Definições
• Certificação de Tipo:
– Aplicável ao projeto
– É emitido para cada “tipo”
– Pode abranger diversos modelos
• Certificação de Aeronavegabilidade
– Aplicado a cada aeronave individual
– Espécies de CA: padrão, CAARF, CAVE, AEV, etc.

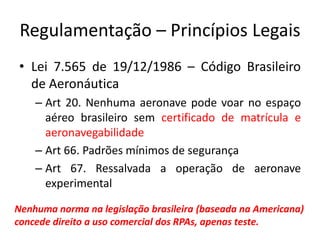

55. Regulamentação – Princípios Legais
• Lei 7.565 de 19/12/1986 – Código Brasileiro
de Aeronáutica
– Art 20. Nenhuma aeronave pode voar no espaço
aéreo brasileiro sem certificado de matrícula e
aeronavegabilidade
– Art 66. Padrões mínimos de segurança
– Art 67. Ressalvada a operação de aeronave
experimental
Nenhuma norma na legislação brasileira (baseada na Americana)
concede direito a uso comercial dos RPAs, apenas teste.

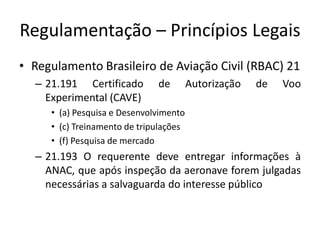

56. Regulamentação – Princípios Legais
• Regulamento Brasileiro de Aviação Civil (RBAC) 21
– 21.191 Certificado de Autorização de Voo
Experimental (CAVE)
• (a) Pesquisa e Desenvolvimento
• (c) Treinamento de tripulações
• (f) Pesquisa de mercado
– 21.193 O requerente deve entregar informações à
ANAC, que após inspeção da aeronave forem julgadas
necessárias a salvaguarda do interesse público

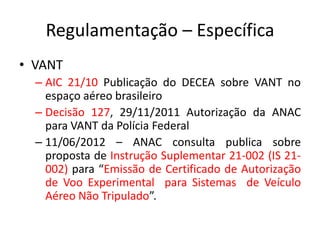

57. Regulamentação – Específica
• VANT
– AIC 21/10 Publicação do DECEA sobre VANT no
espaço aéreo brasileiro
– Decisão 127, 29/11/2011 Autorização da ANAC
para VANT da Polícia Federal
– 11/06/2012 – ANAC consulta publica sobre
proposta de Instrução Suplementar 21-002 (IS 21-
002) para “Emissão de Certificado de Autorização
de Voo Experimental para Sistemas de Veículo
Aéreo Não Tripulado”.

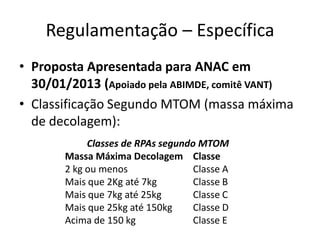

58. Regulamentação – Específica
• Proposta Apresentada para ANAC em
30/01/2013 (Apoiado pela ABIMDE, comitê VANT)
• Classificação Segundo MTOM (massa máxima
de decolagem):
Classes de RPAs segundo MTOM
Massa Máxima Decolagem Classe
2 kg ou menos Classe A
Mais que 2Kg até 7kg Classe B
Mais que 7kg até 25kg Classe C
Mais que 25kg até 150kg Classe D
Acima de 150 kg Classe E

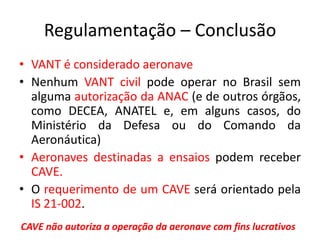

59. Regulamentação – Conclusão
• VANT é considerado aeronave
• Nenhum VANT civil pode operar no Brasil sem
alguma autorização da ANAC (e de outros órgãos,
como DECEA, ANATEL e, em alguns casos, do
Ministério da Defesa ou do Comando da
Aeronáutica)
• Aeronaves destinadas a ensaios podem receber
CAVE.
• O requerimento de um CAVE será orientado pela
IS 21-002.
CAVE não autoriza a operação da aeronave com fins lucrativos

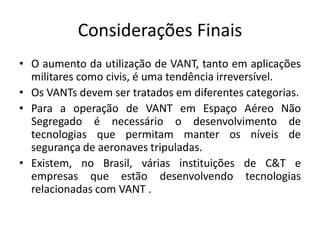

60. Considerações Finais
• O aumento da utilização de VANT, tanto em aplicações
militares como civis, é uma tendência irreversível.
• Os VANTs devem ser tratados em diferentes categorias.
• Para a operação de VANT em Espaço Aéreo Não
Segregado é necessário o desenvolvimento de
tecnologias que permitam manter os níveis de
segurança de aeronaves tripuladas.
• Existem, no Brasil, várias instituições de C&T e
empresas que estão desenvolvendo tecnologias
relacionadas com VANT .
