Aula 03

Sistema de Informações Geográficas
Aplicado a Bacias Hidrográficas
Aula 3
Frederico Damasceno Bortoloti

Edição Básica
• Criar um novo arquivo de feição
– ArcCatalog: clique com o botão direito em uma
pasta e selecione Novo > Shapefile
– ArcToolbox: Data Management Tools > Feature
Class > Create Feature Class

Edição Básica

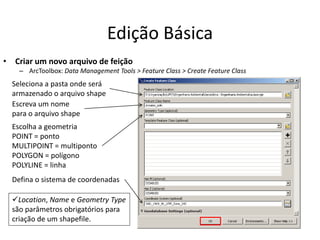

– ArcToolbox: Data Management Tools > Feature Class > Create Feature Class

Edição Básica
Seleciona a pasta onde será
armazenado o arquivo shape
Escreva um nome
para o arquivo shape
Escolha a geometria
POINT = ponto
MULTIPOINT = multiponto
POLYGON = polígono
POLYLINE = linha
Location, Name e Geometry Type
são parâmetros obrigatórios para
criação de um shapefile.
Defina o sistema de coordenadas

Edição Básica

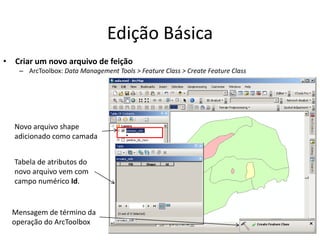

Mensagem de término da
operação do ArcToolbox
Novo arquivo shape
adicionado como camada
Tabela de atributos do
novo arquivo vem com
campo numérico Id.

Edição Básica
• Editar um arquivo de feições
– Clique o botão de atalho na barra Padrão para abrir a barra Editor
– Clique em Editor > Start Editing para iniciar a sessão de edição
Atalho para a barra de Editor Barra Editor
Ferramentas de edição ficam
disponíveis quando a sessão de
edição é iniciada
Start Editing para iniciar
sessão de edição

Edição Básica

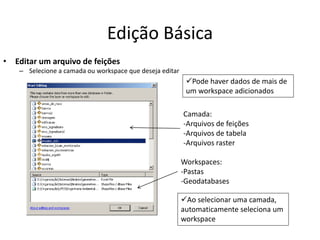

– Selecione a camada ou workspace que deseja editar
Ao selecionar uma camada,
automaticamente seleciona um
workspace
Camada:
-Arquivos de feições
-Arquivos de tabela
-Arquivos raster
Workspaces:
-Pastas
-Geodatabases
Pode haver dados de mais de
um workspace adicionados

Edição Básica

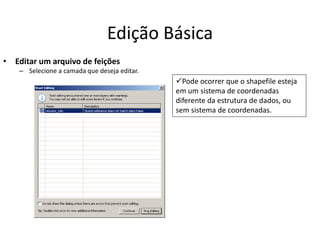

– Selecione a camada que deseja editar.
Pode ocorrer que o shapefile esteja
em um sistema de coordenadas
diferente da estrutura de dados, ou
sem sistema de coordenadas.

Edição Básica

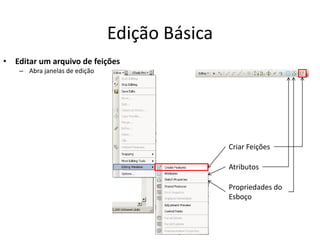

– Abra janelas de edição
Criar Feições
Atributos
Propriedades do
Esboço

Edição Básica

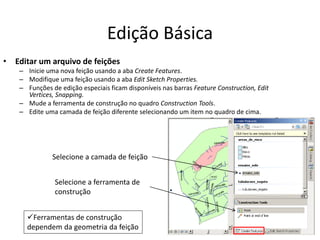

– Inicie uma nova feição usando a aba Create Features.
– Modifique uma feição usando a aba Edit Sketch Properties.
– Funções de edição especiais ficam disponíveis nas barras Feature Construction, Edit
Vertices, Snapping.
– Mude a ferramenta de construção no quadro Construction Tools.
– Edite uma camada de feição diferente selecionando um item no quadro de cima.
Selecione a camada de feição
Selecione a ferramenta de
construção
Ferramentas de construção
dependem da geometria da feição

Edição Básica

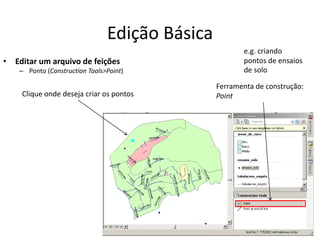

– Ponto (Construction Tools>Point)
Ferramenta de construção:
PointClique onde deseja criar os pontos
e.g. criando
pontos de ensaios
de solo

Edição Básica

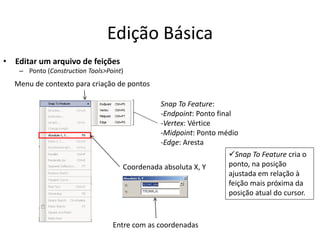

– Ponto (Construction Tools>Point)
Coordenada absoluta X, Y
Menu de contexto para criação de pontos
Snap To Feature:
-Endpoint: Ponto final
-Vertex: Vértice
-Midpoint: Ponto médio
-Edge: Aresta
Snap To Feature cria o
ponto, na posição
ajustada em relação à
feição mais próxima da
posição atual do cursor.
Entre com as coordenadas

Edição Básica
– Ponto (Construction Tools>Point at end of line)
Point at end of line
Clique em um vértice inicialUse o menu de contexto
para criar o próximo ponto

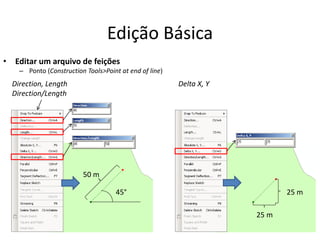

Edição Básica
Direction, Length
Direction/Length
45°
50 m
Delta X, Y
25 m
25 m

Edição Básica

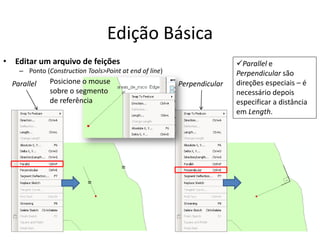

Parallel Perpendicular
=
=
Posicione o mouse
sobre o segmento
de referência
Parallel e
Perpendicular são
direções especiais – é
necessário depois
especificar a distância
em Length.

Edição Básica

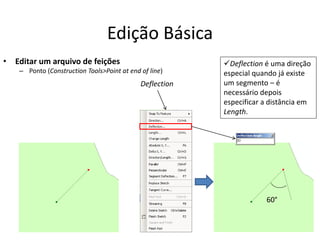

Deflection
60°
Deflection é uma direção
especial quando já existe
um segmento – é
necessário depois
especificar a distância em
Length.

Edição Básica

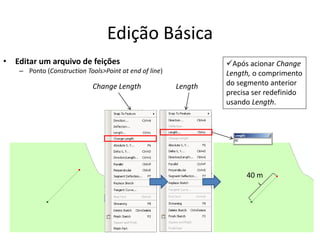

Change Length
40 m
Length
Após acionar Change
Length, o comprimento
do segmento anterior
precisa ser redefinido
usando Length.

Edição Básica

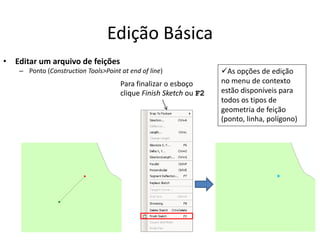

Para finalizar o esboço
clique Finish Sketch ou F2
As opções de edição
no menu de contexto
estão disponíveis para
todos os tipos de
geometria de feição
(ponto, linha, polígono)

Edição Básica

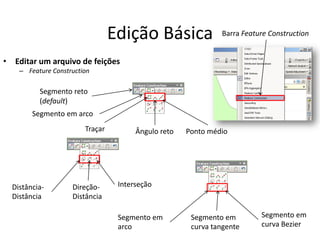

– Feature Construction
Segmento reto
(default)
Segmento em arco
Ângulo reto
Segmento em
arco
Segmento em
curva tangente
Segmento em
curva Bezier
Ponto médio
Distância-
Distância
Direção-
Distância
Interseção
Traçar
Barra Feature Construction

Edição Básica

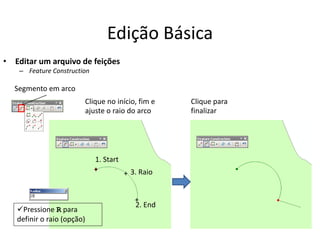

Segmento em arco
1. Start
2. End
3. Raio+
+
+
Clique no início, fim e
ajuste o raio do arco
Clique para
finalizar
Pressione R para
definir o raio (opção)

Edição Básica

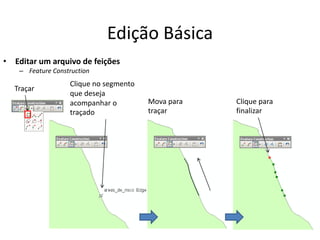

Traçar
Clique no segmento
que deseja
acompanhar o
traçado
Mova para
traçar
Clique para
finalizar

Edição Básica

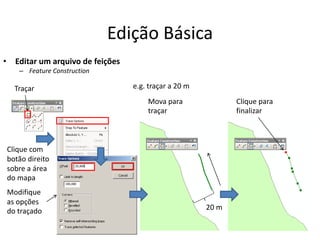

Traçar
Clique com
botão direito
sobre a área
do mapa
Modifique
as opções
do traçado
Mova para
traçar
Clique para
finalizar
20 m
e.g. traçar a 20 m

Edição Básica

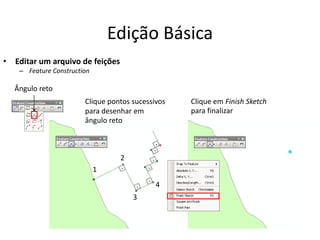

Ângulo reto
1
2
3
4
Clique pontos sucessivos
para desenhar em
ângulo reto
Clique em Finish Sketch
para finalizar

Edição Básica

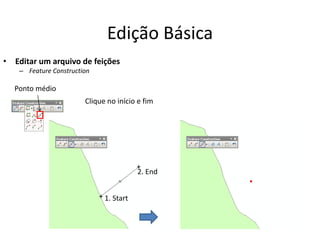

Ponto médio
1
2
3
4
1. Start
2. End
+
+
Clique no início e fim

Edição Básica

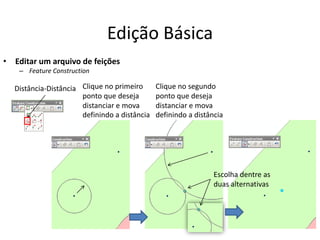

Distância-Distância Clique no segundo
ponto que deseja
distanciar e mova
definindo a distância
Clique no primeiro
ponto que deseja
distanciar e mova
Escolha dentre as
duas alternativas

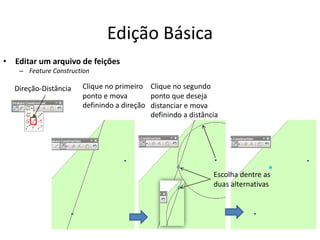

Edição Básica
Direção-Distância Clique no segundo
ponto que deseja
distanciar e mova
Clique no primeiro
ponto e mova
definindo a direção
Escolha dentre as
duas alternativas

Edição Básica

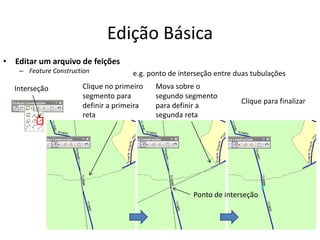

Interseção Mova sobre o
segundo segmento
para definir a
segunda reta
Clique no primeiro
segmento para
definir a primeira
reta
e.g. ponto de interseção entre duas tubulações
Clique para finalizar
Ponto de interseção

Edição Básica

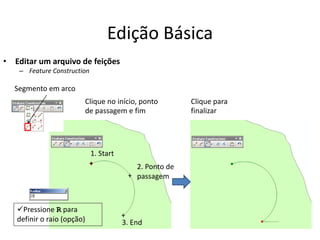

Segmento em arco
1. Start
3. End
2. Ponto de
passagem
+
+
+
Clique no início, ponto
de passagem e fim
Clique para
finalizar
Pressione R para

Edição Básica

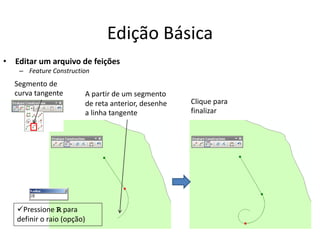

Segmento de
curva tangente A partir de um segmento
de reta anterior, desenhe
a linha tangente
Clique para
finalizar
Pressione R para

Edição Básica

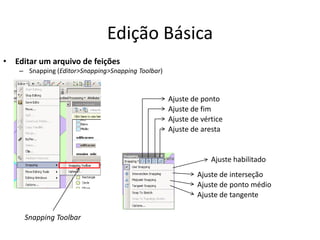

– Snapping (Editor>Snapping>Snapping Toolbar)
Snapping Toolbar
Ajuste habilitado
Ajuste de interseção
Ajuste de ponto médio
Ajuste de tangente
Ajuste de ponto
Ajuste de fim
Ajuste de vértice
Ajuste de aresta

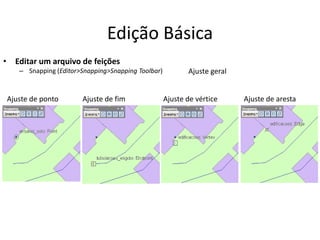

Edição Básica
Ajuste de ponto Ajuste de fim Ajuste de vértice Ajuste de aresta
Ajuste geral

Edição Básica
Ajuste de interseção Ajuste de ponto médio Ajuste de tangente
Ajuste geral

Edição Básica
– Snap To Feature
Menu de contexto para edição de feições
Snap To Feature:
-Endpoint: Ponto final
-Vertex: Vértice
-Midpoint: Ponto médio
-Edge: Aresta
Snap To Feature ajusta
a posição em relação à
feição mais próxima da
posição atual do cursor.
Ajuste à feição em contexto

Edição Básica

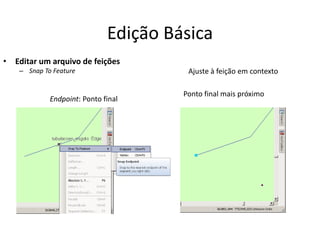

– Snap To Feature Ajuste à feição em contexto
Endpoint: Ponto final
Ponto final mais próximo

Edição Básica

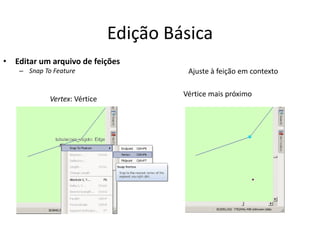

Vertex: Vértice
Vértice mais próximo

Edição Básica

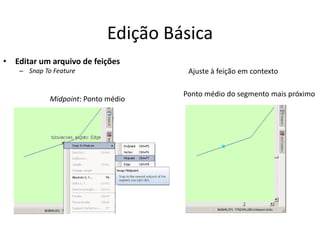

Midpoint: Ponto médio
Ponto médio do segmento mais próximo

Edição Básica

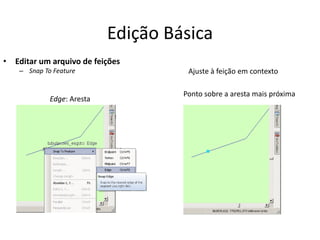

Edge: Aresta
Ponto sobre a aresta mais próxima

Edição Básica

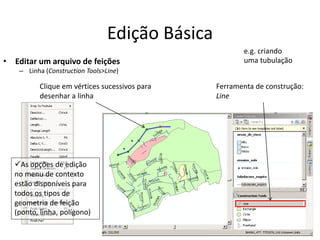

– Linha (Construction Tools>Line)
Line
Clique em vértices sucessivos para
desenhar a linha
no menu de contexto
todos os tipos de
e.g. criando
uma tubulação

Edição Básica

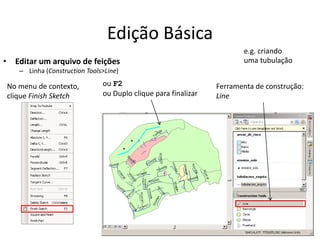

– Linha (Construction Tools>Line)
Line
ou F2
ou Duplo clique para finalizar
No menu de contexto,
clique Finish Sketch
e.g. criando
uma tubulação

Edição Básica
– Linha (Editor>Edit Tool)
Edit Tool
Edit Tool permite
selecionar feições,
sejam pontos, linhas ou
polígonos.
Clique sobre a feição
para selecioná-la
Durante a edição, é
necessário selecionar
feições que se deseja
modificar.

Edição Básica

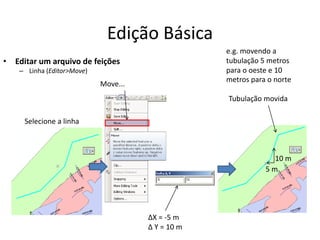

– Linha (Editor>Move)
Move...
Selecione a linha
Tubulação movida
e.g. movendo a
tubulação 5 metros
para o oeste e 10
metros para o norte
ΔX = -5 m
Δ Y = 10 m
5 m
10 m

Edição Básica

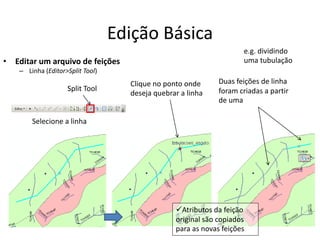

– Linha (Editor>Split Tool)
Split Tool
Clique no ponto onde
deseja quebrar a linha
Selecione a linha
Duas feições de linha
foram criadas a partir
de uma
e.g. dividindo
uma tubulação
Atributos da feição
original são copiados
para as novas feições

Edição Básica

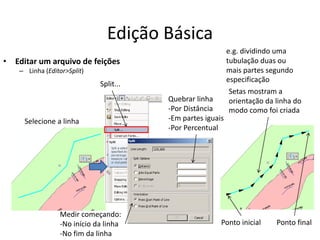

– Linha (Editor>Split)
Split...
Selecione a linha
Setas mostram a
orientação da linha do
modo como foi criada
e.g. dividindo uma
tubulação duas ou
mais partes segundo
especificação
Quebrar linha
-Por Distância
-Em partes iguais
-Por Percentual
Medir começando:
-No início da linha
-No fim da linha
Ponto inicial Ponto final

Edição Básica

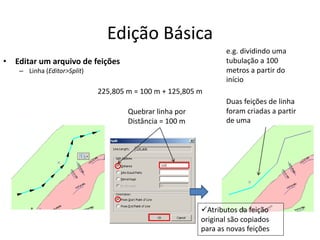

de uma
e.g. dividindo uma
tubulação a 100
metros a partir do
início
Quebrar linha por
Distância = 100 m
225,805 m = 100 m + 125,805 m

Edição Básica

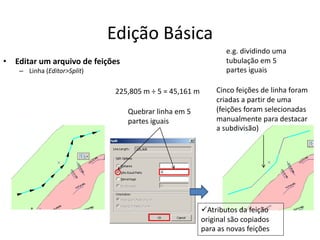

Cinco feições de linha foram
criadas a partir de uma
(feições foram selecionadas
manualmente para destacar
a subdivisão)
e.g. dividindo uma
tubulação em 5
partes iguais
Quebrar linha em 5
partes iguais
225,805 m ÷ 5 = 45,161 m

Edição Básica
de uma
e.g. dividindo uma
tubulação a 20% a
partir do fim
Quebrar linha por
Percentual = 20%
20% de 225,805 m = 45,161 m

Edição Básica

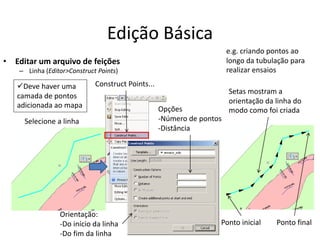

– Linha (Editor>Construct Points)
Construct Points...
Selecione a linha
Setas mostram a
e.g. criando pontos ao
longo da tubulação para
realizar ensaios
Opções
-Número de pontos
-Distância
Orientação:
-Do início da linha
-Do fim da linha
Deve haver uma
camada de pontos
adicionada ao mapa

Edição Básica
Cinco pontos criados
para ensaios
e.g. criando 5 pontos ao
realizar ensaios
Número de
pontos = 5
Modelo (camada de destino):
ensaios_solo

Edição Básica
Sete pontos criados
para ensaios
e.g. criando 5 pontos ao
realizar ensaios, além do
início e fim
Número de
pontos = 5
ensaios_solo
Criar pontos no início e fim

Edição Básica

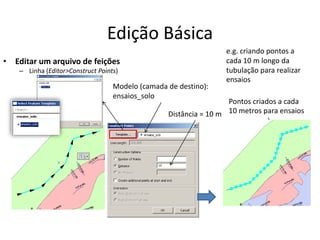

Pontos criados a cada
10 metros para ensaios
e.g. criando pontos a
cada 10 m longo da
tubulação para realizar
ensaios
Distância = 10 m
ensaios_solo

Edição Básica

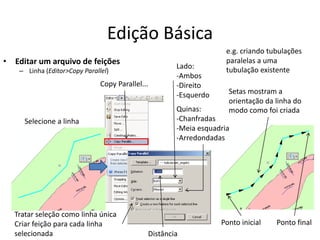

– Linha (Editor>Copy Parallel)
Copy Parallel...
Selecione a linha
Setas mostram a
e.g. criando tubulações
paralelas a uma
tubulação existenteLado:
-Ambos
-Direito
-Esquerdo
Tratar seleção como linha única
Criar feição para cada linha
selecionada
Quinas:
-Chanfradas
-Meia esquadria
-Arredondadas
Distância

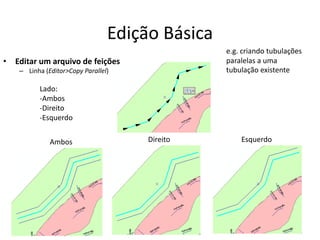

Edição Básica
paralelas a uma
tubulação existente
Lado:
-Ambos
-Direito
-Esquerdo
Ambos Direito Esquerdo

Edição Básica
paralelas a uma
Quinas:
-Chanfradas
-Meia esquadria
-Arredondadas
Chanfradas Meia esquadria Arredondadas R

Edição Básica

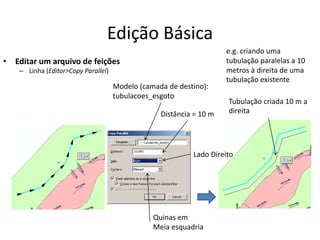

Tubulação criada 10 m a
direita
e.g. criando uma
tubulação paralelas a 10
metros à direita de uma
Lado Direito
Quinas em
Meia esquadria
Distância = 10 m
tubulacoes_esgoto

Edição Básica

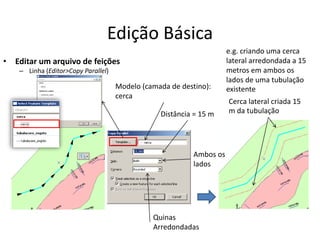

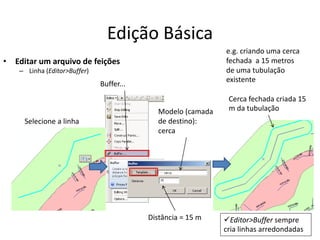

Cerca lateral criada 15
m da tubulação
e.g. criando uma cerca
lateral arredondada a 15
metros em ambos os
lados de uma tubulação
existente
Ambos os
lados
Quinas
Arredondadas
Distância = 15 m
cerca

Edição Básica
– Linha (Editor>Buffer)
Buffer...
Selecione a linha
Cerca fechada criada 15
m da tubulação
e.g. criando uma cerca
fechada a 15 metros
de uma tubulação
existente
Distância = 15 m
Modelo (camada
de destino):
cerca
Editor>Buffer sempre
cria linhas arredondadas

Edição Básica

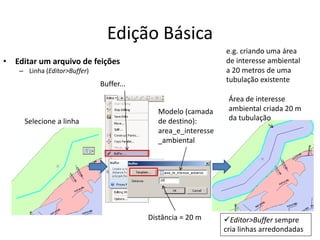

– Linha (Editor>Buffer)
Buffer...
Selecione a linha
Área de interesse
ambiental criada 20 m
da tubulação
e.g. criando uma área
de interesse ambiental
a 20 metros de uma
Distância = 20 m
Modelo (camada
de destino):
area_e_interesse
_ambiental
Editor>Buffer sempre
cria linhas arredondadas

Edição Básica

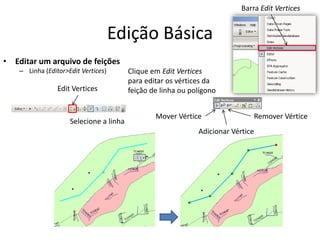

– Linha (Editor>Edit Vertices)
Edit Vertices
Mover Vértice
Adicionar Vértice
Remover Vértice
Selecione a linha
Clique em Edit Vertices
para editar os vértices da
feição de linha ou polígono
Barra Edit Vertices

Edição Básica

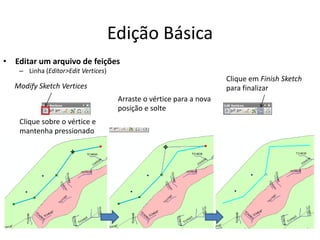

Modify Sketch Vertices
Clique sobre o vértice e
mantenha pressionado
Arraste o vértice para a nova
posição e solte
para finalizar

Edição Básica
Add Vertex
Mova para a posição onde
deseja adicionar o vértice
Clique para criar um novo
vértice
para finalizar

Edição Básica

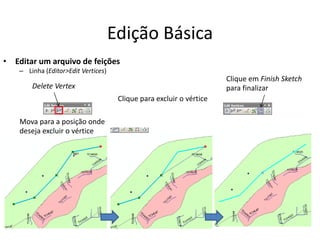

Delete Vertex
Mova para a posição onde
deseja excluir o vértice
Clique para excluir o vértice
para finalizar

Edição Básica

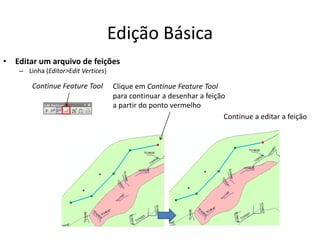

Continue Feature Tool Clique em Continue Feature Tool
para continuar a desenhar a feição
a partir do ponto vermelho
Continue a editar a feição

Edição Básica

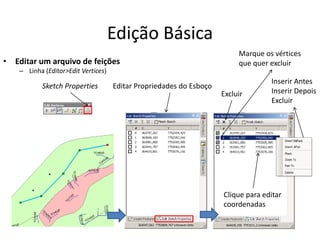

Sketch Properties Editar Propriedades do Esboço
Inserir Antes
Inserir Depois
Excluir
Marque os vértices
que quer excluir
Excluir
Clique para editar
coordenadas

Edição Básica

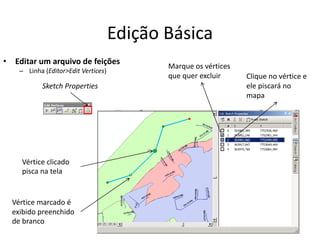

Sketch Properties
Vértice marcado é
exibido preenchido
de branco
Marque os vértices
que quer excluir Clique no vértice e
ele piscará no
mapa
Vértice clicado
pisca na tela

Edição Básica
– Linha (Flip)
Clique em Flip para inverter a
orientação dos vértices da feição
Flip pode ser útil para
linhas que indicam direção
de fluxo, ou no uso de
símbolos como setas

Edição Básica
– Linha (Editor>Attributes)
Attributes
Clique em Attributes para
editar os valores dos
atributos da feição criada
ou editada.
Entre com os valores
Escolha a feição que
deseja editar os atributos
Use Attributes para
editar os atributos para
todos os tipos de
e.g. entrando
com dados de
uma tubulação
Selecione a linha

Edição Básica

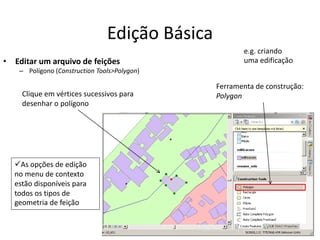

– Polígono (Construction Tools>Polygon)
PolygonClique em vértices sucessivos para
desenhar o polígono
no menu de contexto
todos os tipos de
e.g. criando
uma edificação

Edição Básica

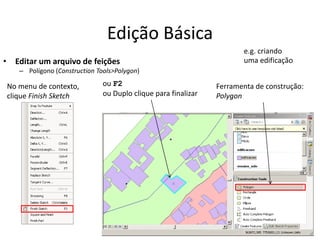

– Polígono (Construction Tools>Polygon)
Polygon
ou F2
e.g. criando
uma edificação

Edição Básica

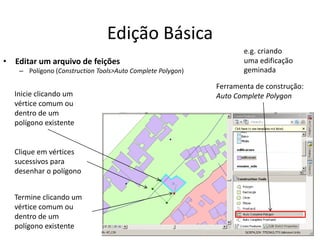

– Polígono (Construction Tools>Auto Complete Polygon)
Auto Complete PolygonInicie clicando um
vértice comum ou
dentro de um
polígono existente
Clique em vértices
sucessivos para
desenhar o polígono
Termine clicando um
vértice comum ou
dentro de um
polígono existente
e.g. criando
uma edificação
geminada

Edição Básica

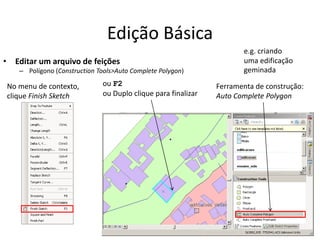

– Polígono (Construction Tools>Auto Complete Polygon)
Auto Complete Polygon
ou F2
e.g. criando
uma edificação
geminada

Edição Básica

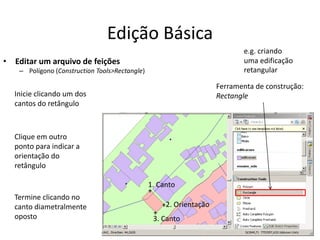

– Polígono (Construction Tools>Rectangle)
RectangleInicie clicando um dos
cantos do retângulo
Clique em outro
ponto para indicar a
orientação do
retângulo
Termine clicando no
canto diametralmente
oposto
1. Canto
2. Orientação
3. Canto
+
+
+
e.g. criando
uma edificação
retangular

Edição Básica

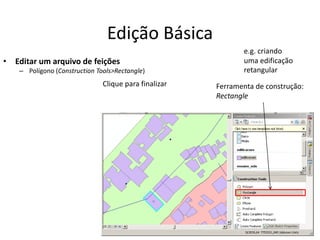

– Polígono (Construction Tools>Rectangle)
Rectangle
Clique para finalizar
e.g. criando
uma edificação
retangular

Edição Básica

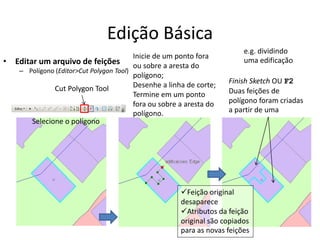

– Polígono (Editor>Cut Polygon Tool)
Cut Polygon Tool
Inicie de um ponto fora
ou sobre a aresta do
polígono;
Desenhe a linha de corte;
Termine em um ponto
fora ou sobre a aresta do
polígono.
Selecione o polígono
Finish Sketch OU F2
Duas feições de
polígono foram criadas
a partir de uma
e.g. dividindo
uma edificação
Feição original
desaparece

Edição Básica

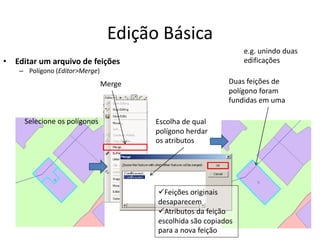

– Polígono (Editor>Merge)
Merge
Selecione os polígonos
Duas feições de
polígono foram
fundidas em uma
e.g. unindo duas
edificações
Escolha de qual
polígono herdar
os atributos
Feições originais
desaparecem
escolhida são copiados
para a nova feição

Edição Básica
– Ao terminar a edição, clique em “Stop Editing” no menu Editor.
Clique ‘Sim’ para salvar alterações feitas
Stop Editing para finalizar
sessão de edição

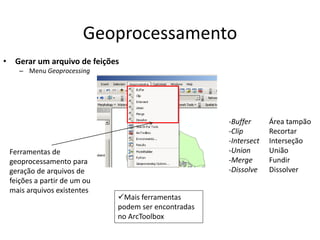

Geoprocessamento
• Gerar um arquivo de feições
– Menu Geoprocessing
-Buffer
-Clip
-Intersect
-Union
-Merge
-Dissolve
Ferramentas de
geoprocessamento para
geração de arquivos de
feições a partir de um ou
mais arquivos existentes
Área tampão
Recortar
Interseção
União
Fundir
Dissolver
Mais ferramentas
podem ser encontradas
no ArcToolbox

Geoprocessamento
– Menu Geoprocessing>Buffer
Camada de feições de entrada
Camada de feições de saída
Distância entorno da feição de
entrada:
-Linear (fixa)
-Campo da tabela de atributos
Lado: Ambos (FULL), Esquerda
(LEFT), Direita (RIGHT)
Terminação: Arredondada
(ROUND), Achatada (FLAT)
Dissolve: Nenhuma (NONE), Todas
(ALL), De acordo com valores dos
campos na lista abaixo (LIST)
e.g. Criar área de proteção 30 metros ao redor
de áreas de alto risco

Geoprocessamento
– Menu Geoprocessing>Intersect

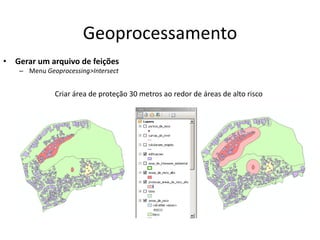

Criar área de proteção 30 metros ao redor de áreas de alto risco

Geoprocessamento
Distância entorno da feição de
entrada:
-Linear (fixa)
-Campo da tabela de atributos
Lado: Ambos (FULL), Esquerda
(LEFT), Direita (RIGHT)
Terminação: Arredondada
(ROUND), Achatada (FLAT)
Dissolve: Nenhuma (NONE), Todas
(ALL), De acordo com valores dos
campos na lista abaixo (LIST)

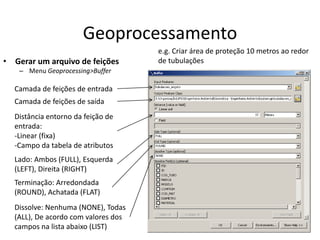

e.g. Criar área de proteção 10 metros ao redor
de tubulações

Geoprocessamento

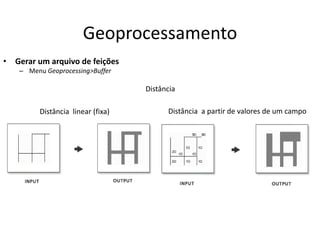

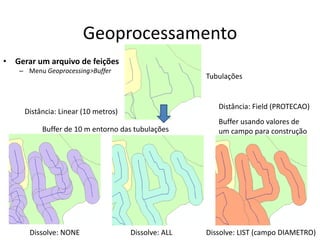

Distância linear (fixa) Distância a partir de valores de um campo
Distância

Geoprocessamento
Dissolve

Geoprocessamento
Tubulações
Buffer de 10 m entorno das tubulações
Dissolve: NONE Dissolve: ALL Dissolve: LIST (campo DIAMETRO)
Buffer usando valores de
um campo para construção
Distância: Linear (10 metros)
Distância: Field (PROTECAO)

Geoprocessamento

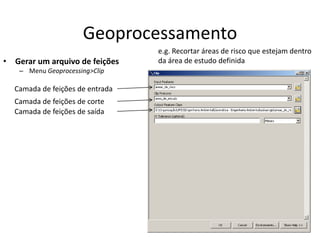

– Menu Geoprocessing>Clip
Camada de feições de corte
e.g. Recortar áreas de risco que estejam dentro
da área de estudo definida

Geoprocessamento

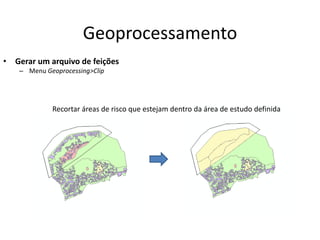

– Menu Geoprocessing>Clip
Recortar áreas de risco que estejam dentro da área de estudo definida

Geoprocessamento
Juntar atributos: Todos (ALL),
Todos exceto FID (NO_FID),
Somente o FID (ONLY_FID)
Tipo de feições de saída:
Mesmo que entrada (INPUT),
Linha (LINE), Ponto (POINT)

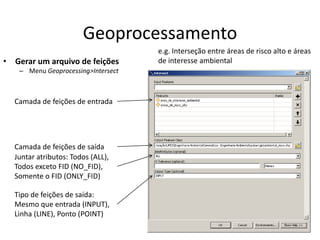

e.g. Interseção entre áreas de risco alto e áreas
de interesse ambiental

Geoprocessamento

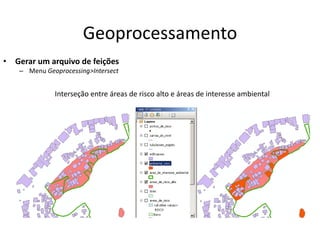

Interseção entre áreas de risco alto e áreas de interesse ambiental

Geoprocessamento

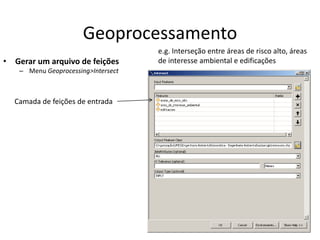

e.g. Interseção entre áreas de risco alto, áreas
de interesse ambiental e edificações

Geoprocessamento

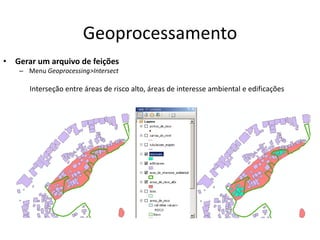

Interseção entre áreas de risco alto, áreas de interesse ambiental e edificações

Geoprocessamento

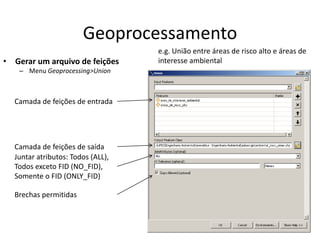

– Menu Geoprocessing>Union
Juntar atributos: Todos (ALL),
Todos exceto FID (NO_FID),
Somente o FID (ONLY_FID)
Brechas permitidas
e.g. União entre áreas de risco alto e áreas de
interesse ambiental

Geoprocessamento
– Menu Geoprocessing>Union

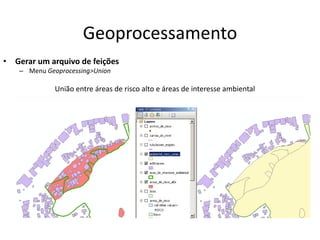

União entre áreas de risco alto e áreas de interesse ambiental

Geoprocessamento

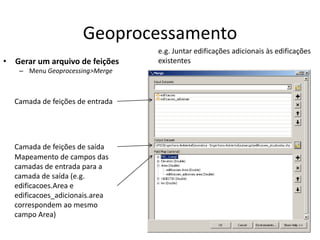

– Menu Geoprocessing>Merge
Mapeamento de campos das
camadas de entrada para a
camada de saída (e.g.
edificacoes.Area e
edificacoes_adicionais.area
correspondem ao mesmo
campo Area)
e.g. Juntar edificações adicionais às edificações
existentes

Geoprocessamento

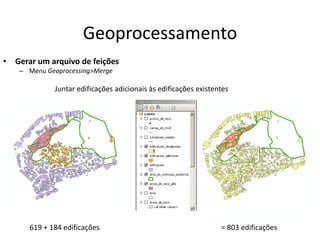

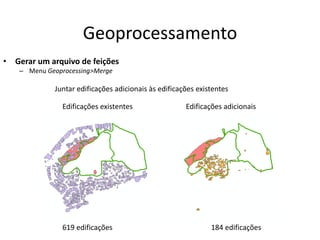

Juntar edificações adicionais às edificações existentes
Edificações existentes Edificações adicionais
619 edificações 184 edificações

Geoprocessamento
Juntar edificações adicionais às edificações existentes
619 + 184 edificações = 803 edificações

Geoprocessamento

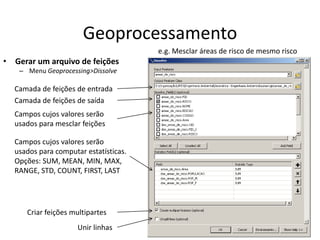

– Menu Geoprocessing>Dissolve
Campos cujos valores serão
usados para mesclar feições
e.g. Mesclar áreas de risco de mesmo risco
Campos cujos valores serão
usados para computar estatísticas.
Opções: SUM, MEAN, MIN, MAX,
RANGE, STD, COUNT, FIRST, LAST
Criar feições multipartes
Unir linhas

Geoprocessamento

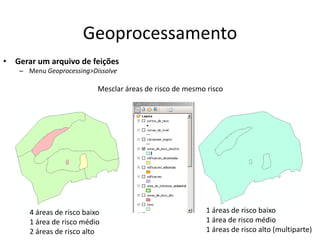

– Menu Geoprocessing>Dissolve
Mesclar áreas de risco de mesmo risco
4 áreas de risco baixo
1 área de risco médio
2 áreas de risco alto
1 áreas de risco baixo
1 área de risco médio
1 áreas de risco alto (multiparte)

Geoprocessamento

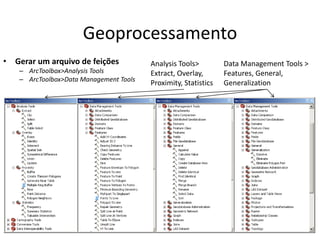

– ArcToolbox>Analysis Tools
– ArcToolbox>Data Management Tools
Analysis Tools>
Extract, Overlay,
Proximity, Statistics
Data Management Tools >
Features, General,
Generalization

Aula 03

Mais conteúdo relacionado

Destaque

Semelhante a Aula 03

Mais de railano

Aula 03
