Atlas de anatomia do rato

Atlas de anatomia do rato
(Rattus norvergicus)

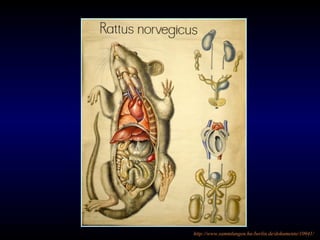

http://www.sammlungen.hu-berlin.de/dokumente/10941/

RATO EM DECÚBITO DORSAL (fêmea)
http://mcb.berkeley.edu/courses/bio1a/Lab/

INCISÃO INICIAL
http://faculty.orangecoastcollege.edu/mperkins/zoo-review/rat-abdomen/index1.html

VISÃO GERAL DOS ÓRGÃOS INTERNOS
(a fresco)
http://mcb.berkeley.edu/courses/bio1a/Lab/

http://instruct1.cit.cornell.edu/courses/bioee274/Lab%20Dissections/LabDissectionMain
Visão geral das regiões torácica e abdominal (macho)
1.Glandula submaxilar / 2.Laringe / 3.Traquéia / 4.Esôfago / 5.Artéria carótida / 6.Veia jugular / 7.Coração / 8.Pulmão / 9.diafragma
10.Fígado / 11.Estômago / 12. Pâncreas / 13.Baço / 14.Duodeno / 15.artéria e veia mesentérica / 16.Íleo / 17.Ceco / 18.Cólon / 19.Reto
20.Rim / 21.Ureter / 22.Bexiga / 23.Testículos / 24.deferente / 25.Pênis

http://instruct1.cit.cornell.edu/courses/bioee274/Lab%20Dissections/LabDissectionMain
Visão em detalhes
da região torácica
1.Glândula submaxilar
2.Laringe
3.Traquéia
4.Esôfago
5.Artéria carótida
6.Veia jugular
7.Coração
8.Pulmão
9.Diafragma
10.Fígado

http://instruct1.cit.cornell.edu/courses/bioee274/index_links/Links.html
Visão em detalhes
da região
Abdominal
11.Estômago
12. Pâncreas
13.Baço
14.Duodeno
15.Artéria e veia
mesentérica
16.Íleo
17.Ceco
18.Cólon
19.Reto
20.Rim
21.Ureter
22.Bexiga
23.Testículos
24.deferente
25.Pênis

ÓRGÃOS ABDOMINAIS (fêmea)
http://mcb.berkeley.edu/courses/bio1a/Lab/ veja: Vertebrate Anatomy ou Reproduction & Development

Órgãos abdominais
http://umanitoba.ca/faculties/science/biological_sciences/BIOL1030/Lab4/biolab4_1.html

Órgãos abdominais

Fígado
Esôfago
Cárdia
Estômago
Órgãos abdominais
Pâncreas
Intestino
grossoIntestinod
elgado
Duodeno
Piloro
http://ici.cegep-ste-foy.qc.ca/profs/gbourbonnais/revlabo/rat/rat2.htm
Baço

ÓRGÃOS ABDOMINAIS
http://sciences.aum.edu/bi/bi2100/cadams/dissections.html

ÓRGÃOS ABDOMINAIS
(intestinos rebatidos)
http://www.nesc.k12.in.us/union/Mr.%20Sly/Rat%20Dissection/rat%20anatomy%20photos.htm
1.Ovário Direito
2.Intestino grosso
(sigmóide)
3.Útero
(lóbulo esquerdo)
4.Fígado
5.Estômago
6.Baço
1
2
3
6
4
5

http://www.cccmkc.edu.hk/~kei-kph/Rat%20dissection/Rat%20dissection_Feb%205,%202005.htm
ÓRGÃOS ABDOMINAIS

ÓRGÃOS ABDOMINAIS
(com a ajuda de 5 ml de ar injetado no intestino

ÓRGÃOS ABDOMINAIS

1. Baço
2. Intestino
delgado
1. Pancreas
2. Fígado
3. Estômago
4. Afastador
http://faculty.orangecoastcollege.edu/mperkins/zoo-review/rat-abdomen/index1.html
ÓRGÃOS ABDOMINAIS
(Dissecção do päncreas)

Nesta figura, você pode ver o pâncreas situado entre o estômago e o intestino delgado
ÓRGÃOS ABDOMINAIS
http://a-s.clayton.edu/biology/biol1151L/lab02/rats.htm

ÓRGÃOS ABDOMINAIS
http://umanitoba.ca/faculties/science/biological_sciences/BIOL1030/Lab5/biolab5_4.html#Pancreas

ÓRGÃOS ABDOMINAIS
http://io.uwinnipeg.ca/~simmons/lb8pg4.htm

(com o fígado rebatido, para melhor visualização das demais estruturas )
ÓRGÃOS ABDOMINAIS

(Com o estômago rebatido, para melhor visualização do pâncreas)
ÓRGÃOS ABDOMINAIS

http://www.victoriacollege.edu/dept/bio/RatDissection/index.htm
ÓRGÃOS ABDOMINAIS (fêmea)
7- Cecum
8- Fígado
11- Ovário
17- Intestino
delgado
18- Baço

traquéia
timo
coração
(aurícula)
REGIÕES TORÁCICA E ABDOMINAL
coração
(ventrículo)
pulmão
direito diafragma
estômago
fígado
baço
cecum
intestino
delgado
intestino
grosso
Tireóde em detalhe

Sistema arterial e o timo
http://www.cccmkc.edu.hk/~kei-kph/Rat%20dissection/Rat_anterior%20arterial%20system.htm

Sistema arterial
http://www.cccmkc.edu.hk/~kei-kph/Rat%20dissection/Rat_anterior%20arterial%20system.htm

Coração e grandes vasos

Cavidade torácica

http://www.nesc.k12.in.us/union/Mr.%20Sly/Links%20to%20Anatomy%20Images/click%20specific%20link.htm
CAVIDADE TORÁCICA,
DIAFRAGMA E FÍGADO

Sistema respiratório
http://www.cccmkc.edu.hk/~kei-kph/Rat%20dissection/Rat_respiratory%20system.htm

http://www.cccmkc.edu.hk/~kei-kph/Rat%20dissection/Rat_respiratory%20system.htm
Sistema respiratório

22- Traquéia
5- Esôfago
27-Coração
9- Pulmões
REGIÃO TORÁCICA
http://www.victoriacollege.edu/dept/bio/RatDissection/index.htm

EXPOSIÇÃO DAS ESTRUTURAS DA
REGIÃO SUBMANDIBULAR

(destaque: glândula salivar esquerda)

(destaque: linfonodo)

REGIÃO TORÁCICA

ÓRGÃOS REPRODUTORES (fêmea)
(sistema urogenital)
A: útero
B: trompa
uterina
C: útero (lobo
esquerdo)
D: cérvix
uterino
E: gordura
abdominal
F: fígado
G: cecum
H: intestino
delgado
http://www.cccmkc.edu.hk/~kei-kph/Rat%20dissection/Rat_urinogenital%20system_female.htm

(a fresco)
cérvix uterino
ovário direito
rim direito

(a fresco)

rim
esquerdo
ovário
esquerdo
útero (lóbulo
esquerdo)
bexiga
intestino grosso
(com bolo fecal)
útero
(lóbulo direito)
cérvix uterino

rim
adrenal
veia
renal

http://sciences.aum.edu/bi/bi2100/cadams/dissections.html

24- Cérvix uterino; 26- Lóbulo (ou corno) direito uterino. Repare: o útero de rata, assim como o de cadela
e gata, é bilobulado. Os ovários encontram-se acima de cada lóbulo (veja a seguir). índice

Lóbulo uterino esquerdo
índice
11- ovário esquerdo; 3- diafragma; 8- fígado; 17: intestino delgado; 18: baço; 7- cécum (intestino grosso).
Repare: o útero de rata, assim como o de cadela e gata, é bilobulado. Os ovários encontram-se acima de
cada lóbulo.

ovário direito
lobo uterino
direito
lobo uterino
esquerdo
baço
bolo fecal (cólon
descendente)

http://www.cccmkc.edu.hk/~kei-kph/Rat%20dissection/Rat_urinogenital%20system_male.htm
ÓRGÃOS REPRODUTORES (macho)

Sistema urogenital

(a fresco)

s.v.: vesículas
seminais
u.b.: bexiga
f.: gordura
abdominal
v.d.: ducto
deferente
t.: testículo
direito
e.: epidídimo
s.: escroto

intestino
grosso
testículo
direito
epidídimo
vesículas
seminais
bexiga
próstata
(lobos ventrais)
pênis
canal deferente

s.v.: vesículas
seminais
c.g.: glândula
coagulante
u.b.: bexiga;
p.g.: glândula
prostática
r.: reto

testículo direito
vesícula seminal
bexiga
epidídimo

Glândula pituitária
(visão macroscópica)
Crânio (vista dorsal) após
a remoção do encéfalo
Hipófise
mandíbula
http://www.item.fraunhofer.de/reni/trimming/imgfra.php?mno=019&img=pitui_m2
Glândula pituitária de rato,
localização in situ,
vista mediana
Pn: pars nervosa, Pd: pars
distalis, Sb: osso esfenóide
http://www.item.fraunhofer.de/reni/trimming/manus.php?mno=019

Glândula Pituitária in situ
Pn: pars nervosa
Pi: pars intermedia
Pd: pars distalis
Sb: osso esfenóide).
visão microscópica
:

Glândula pituitária de rato macho, marcada imunohistoquimicamente para prolactina:
dependendo do nível da secção, as células positivas não são igualmente distribuídas.
(visão microscópica)

Esta é uma coletânea de fotos extraídas dos sites
abaixo e selecionadas conforme o interesse da
disciplina.
Procure, sempre que possível, visitar o WEBsite original,
referido na parte de cada slide.
UNIVERSITY OF MANITOBA - VICTORIA COLLEGE
UNIVERSITY OF WINNIPEG - RAT DISSECTION Mr. KP HO,
CÉGEP DE SAINTE-FOY, CA - AUBURN UNIVERSITY MONTGOMERY
CLAYTON STATE UNIVERSITY
UNIVERSITY OF CALIFORNIA - ORANGE COAST COLLEGE
THE VIRTUAL MOUSE NECROPSY, NIAID LABS, NIH, USA

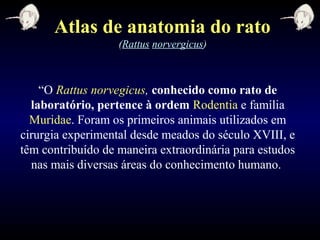

“O Rattus norvegicus, conhecido como rato de
laboratório, pertence à ordem Rodentia e família
Muridae. Foram os primeiros animais utilizados em
cirurgia experimental desde meados do século XVIII, e
têm contribuído de maneira extraordinária para estudos
nas mais diversas áreas do conhecimento humano.

Leia mais sobre o rato e outras espécies em:
1. Guide for the Care and Use of Laboratory Animals (1996)
Institute for Laboratory Animal Research, CA (livro online, grátis)
2. Johns Hopkins Animal care and use
3. Animal research, IACUC, Univ. Iowa, USA
Caso se interesse sobre ética e utilização de animais em laboratório,
escreva para mim
edinaldomiranda@hotmail.com

Os meninos apedrejam a rã brincando,
mas a rã morre de verdade.
(Bion, 200 a.C)
O que o bem-estar animal precisa é de
pessoas com conhecimento, com
cabeça fria e coração quente, sensíveis
ao sofrimento humano e animal,
procurando meios práticos de aliviá-los
(Charles Hume)
