1. Serviço Nacional de Aprendizagem Industrial
Disciplina: Administração do Windows Server
Turma: ________ Data:___/___/____.
Docente: Ramon Santos Costa
Aluno:__________________________________________________________
ATIVIDADE | FUNDAMENTOS DE REDES (GABARITO)
1. Se o sistema IPv4 estiver sendo
usado, cada máquina
conectada a uma rede TCP/IP
receberá um endereço lógico no
formato a.b.c.d., onde cada
letra equivale a um número de:
a) 1 bit
b) 2 bits
c) 4 bits
d) 8 bits
e) 16 bits
2. As redes de computadores com
acesso à Internet operam com
base na arquitetura TCP/IP. Os
dois principais protocolos, o IP e
o TCP, operam respectivamente
nas seguintes camadas:
a) rede e transporte
b) física e enlace
c) aplicação e rede
d) transporte e física
e) enlace e aplicação
3. Uma rede de computadores
com acesso à Internet está
configurada pelo IP
197.251.176.0 e máscara
255.255.255.240, enquanto que
a segunda rede pela notação
CIDR 189.241.0.0/23.
Pode-se concluir que a notação
CIDR para a primeira rede e a
máscara utilizada pela segunda
rede, são respectivamente:
a) 197.251.176.0/28 e 255.255.254.0
b) 197.251.176.0/27 e 255.255.254.0
c) 197.251.176.0/26 e 255.255.255.0
d) 197.251.176.0/27 e 255.255.252.0
e) 197.251.176.0/28 e 255.255.252.0
4. Considere um servidor, em uma
rede TCP/IP, configurado com
os dados abaixo.
Endereço IP: 192.168.10.10
Máscara: 255.255.255.248
Que endereço IP e máscara podem ser
configurados em uma estação para que
esta pertença à mesma sub-rede do
servidor?
a) 127.0.0.1, 255.255.255.0
b) 192.168.0.0, 255.255.255.0
c) 192.168.10.14, 255.255.255.248
d) 192.168.10.1, 255.255.255.248
e) 192.168.10.254, 255.255.255.192
5. Na camada de Aplicação do
modelo TCP/IP residem os
protocolos
a) UDP e FTP.
b) FTP e SMTP.
c) UDP e TCP.
d) SMTP e IP.
e) UDP e IP.
6. Seja S a sub-rede da estação
de endereço IP 192.168.100.20
e máscara 255.255.255.248.
Qual o endereço de broadcast
de S?
a) 192.168.100.0
b) 192.168.100.23
c) 192.168.100.19
d) 192.168.255.21
e) 192.168.255.255
7. No nível de aplicação da
arquitetura TCP/IP para a
Internet, os usuários usam
programas para acessar os
serviços disponíveis, que

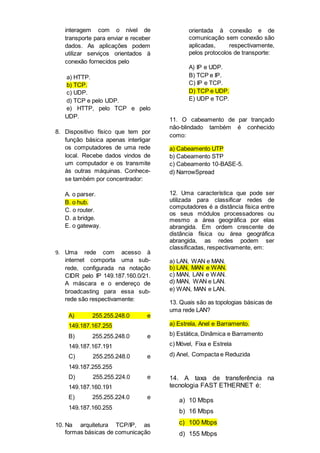

2. interagem com o nível de
transporte para enviar e receber
dados. As aplicações podem
utilizar serviços orientados à
conexão fornecidos pelo
a) HTTP.
b) TCP.
c) UDP.
d) TCP e pelo UDP.
e) HTTP, pelo TCP e pelo
UDP.
8. Dispositivo físico que tem por
função básica apenas interligar
os computadores de uma rede
local. Recebe dados vindos de
um computador e os transmite
às outras máquinas. Conhece-
se também por concentrador:
A. o parser.
B. o hub.
C. o router.
D. a bridge.
E. o gateway.
9. Uma rede com acesso à
internet comporta uma sub-
rede, configurada na notação
CIDR pelo IP 149.187.160.0/21.
A máscara e o endereço de
broadcasting para essa sub-
rede são respectivamente:
A) 255.255.248.0 e
149.187.167.255
B) 255.255.248.0 e
149.187.167.191
C) 255.255.248.0 e
149.187.255.255
D) 255.255.224.0 e
149.187.160.191
E) 255.255.224.0 e
149.187.160.255
10. Na arquitetura TCP/IP, as
formas básicas de comunicação
orientada à conexão e de
comunicação sem conexão são
aplicadas, respectivamente,
pelos protocolos de transporte:
A) IP e UDP.
B) TCP e IP.
C) IP e TCP.
D) TCP e UDP.
E) UDP e TCP.
11. O cabeamento de par trançado
não-blindado também é conhecido
como:
a) Cabeamento UTP
b) Cabeamento STP
c) Cabeamento 10-BASE-5.
d) NarrowSpread
12. Uma característica que pode ser
utilizada para classificar redes de
computadores é a distância física entre
os seus módulos processadores ou
mesmo a área geográfica por elas
abrangida. Em ordem crescente de
distância física ou área geográfica
abrangida, as redes podem ser
classificadas, respectivamente, em:
a) LAN, WAN e MAN.
b) LAN, MAN e WAN.
c) MAN, LAN e WAN.
d) MAN, WAN e LAN.
e) WAN, MAN e LAN.
13. Quais são as topologias básicas de
uma rede LAN?
a) Estrela, Anel e Barramento.
b) Estática, Dinâmica e Barramento
c) Móvel, Fixa e Estrela
d) Anel, Compacta e Reduzida
14. A taxa de transferência na
tecnologia FAST ETHERNET é:
a) 10 Mbps
b) 16 Mbps
c) 100 Mbps
d) 155 Mbps

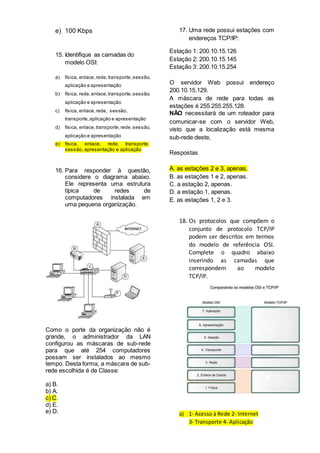

3. e) 100 Kbps
15. Identifique as camadas do
modelo OSI:
a) física, enlace,rede,transporte,sessão,
aplicação e apresentação
b) física, rede,enlace,transporte,sessão,
aplicação e apresentação
c) física, enlace,rede, sessão,
transporte,aplicação e apresentação
d) física, enlace,transporte,rede,sessão,
aplicação e apresentação
e) física, enlace, rede, transporte,
sessão, apresentação e aplicação
16. Para responder à questão,
considere o diagrama abaixo.
Ele representa uma estrutura
típica de redes de
computadores instalada em
uma pequena organização.
Como o porte da organização não é
grande, o administrador da LAN
configurou as máscaras de sub-rede
para que até 254 computadores
possam ser instalados ao mesmo
tempo. Desta forma, a máscara de sub-
rede escolhida é de Classe:
a) B.
b) A.
c) C.
d) E.
e) D.
17. Uma rede possui estações com
endereços TCP/IP:
Estação 1: 200.10.15.126
Estação 2: 200.10.15.145
Estação 3: 200.10.15.254
O servidor Web possui endereço
200.10.15.129.
A máscara de rede para todas as
estações é 255.255.255.128.
NÃO necessitará de um roteador para
comunicar-se com o servidor Web,
visto que a localização está mesma
sub-rede deste,
Respostas
A. as estações 2 e 3, apenas.
B. as estações 1 e 2, apenas.
C. a estação 2, apenas.
D. a estação 1, apenas.
E. as estações 1, 2 e 3.
18. Os protocolos que compõem o
conjunto de protocolo TCP/IP
podem ser descritos em termos
do modelo de referência OSI.
Complete o quadro abaixo
inserindo as camadas que
correspondem ao modelo
TCP/IP.
a) 1- Acesso à Rede 2- Internet
3- Transporte 4- Aplicação

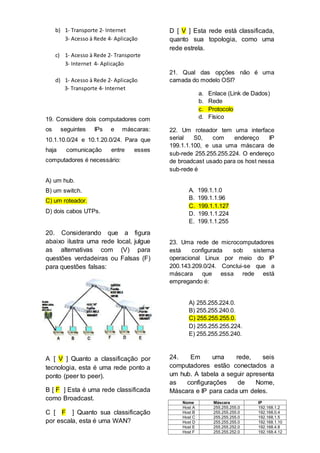

4. Nome Máscara IP
Host A 255.255.255.0 192.168.1.2
Host B 255.255.255.0 192.168.0.4
Host C 255.255.255.0 192.168.1.5
Host D 255.255.255.0 192.168.1.10
Host E 255.255.252.0 192.168.4.8
Host F 255.255.252.0 192.168.4.12
b) 1- Transporte 2- Internet
3- Acesso à Rede 4- Aplicação
c) 1- Acesso à Rede 2- Transporte
3- Internet 4- Aplicação
d) 1- Acesso à Rede 2- Aplicação
3- Transporte 4- Internet
19. Considere dois computadores com
os seguintes IPs e máscaras:
10.1.10.0/24 e 10.1.20.0/24. Para que
haja comunicação entre esses
computadores é necessário:
A) um hub.
B) um switch.
C) um roteador.
D) dois cabos UTPs.
20. Considerando que a figura
abaixo ilustra uma rede local, julgue
as alternativas com (V) para
questões verdadeiras ou Falsas (F)
para questões falsas:
A [ V ] Quanto a classificação por
tecnologia, esta é uma rede ponto a
ponto (peer to peer).
B [ F ] Esta é uma rede classificada
como Broadcast.
C [ F ] Quanto sua classificação
por escala, esta é uma WAN?
D [ V ] Esta rede está classificada,
quanto sua topologia, como uma
rede estrela.
21. Qual das opções não é uma
camada do modelo OSI?
a. Enlace (Link de Dados)
b. Rede
c. Protocolo
d. Físico
22. Um roteador tem uma interface
serial S0, com endereço IP
199.1.1.100, e usa uma máscara de
sub-rede 255.255.255.224. O endereço
de broadcast usado para os host nessa
sub-rede é
A. 199.1.1.0
B. 199.1.1.96
C. 199.1.1.127
D. 199.1.1.224
E. 199.1.1.255
23. Uma rede de microcomputadores
está configurada sob sistema
operacional Linux por meio do IP
200.143.209.0/24. Conclui-se que a
máscara que essa rede está
empregando é:
A) 255.255.224.0.
B) 255.255.240.0.
C) 255.255.255.0.
D) 255.255.255.224.
E) 255.255.255.240.
24. Em uma rede, seis
computadores estão conectados a
um hub. A tabela a seguir apresenta
as configurações de Nome,
Máscara e IP para cada um deles.

5. Com exceção do próprio Host A,
quantos hosts conseguem se conectar
localmente ao Host A?
a) 1
b) 2
c) 3
d) 4
e) 5
25. O administrador de rede da filial
de uma empresa recebeu da matriz
a seguinte sub-rede IP/Máscara:
192.168.5.0/255.255.255.224
Considerando-se que o roteador
ocupará o endereço IP 192.168.5.1,
quantas estações (cada uma
ocupando um endereço IP) podem
ser utilizadas na sub-rede dessa
filial?
a) 23.
b) 29.
c) 30.
d) 126.
e) 255.
26. A rede classe C 192.168.0.0 foi
dividida em sub-redes de máscara
255.255.255.248. Dois endereços IP
que, nestas condições, pertencerão
a uma mesma sub-rede são:
a) 192.168.0.7 e 192.168.0.10
b) 192.168.0.97 e 192.168.0.102
c) 192.168.0.174 e 192.168.0.180
d) 192.168.0.182 e 192.168.0.185
e) 192.168.0.246 e 192.168.0.250
27. Seja S uma determinada sub-rede
TCP/IP formada pelos equipamentos
abaixo.
Estação X, Endereço IP: 200.155.1.21/29
Roteador R, Endereço IP: 200.155.1.22/29
Quantas novas estações podem ser
conectadas a S?
a) 2
b) 4
c) 6
d) 14
e) 16
28. No protocolo TCP/IP a faixa de
endereço IP que representa uma
única classe C privada é :
Respostas
A. 172.16.0.0 a 172.16.0.255
B. 172.15.0.0 a 172.15.255.255
C. 10.1.0.0 a 10.1.255.255
D. 10.0.0.0 a 10.255.255.255
E. 192.168.0.0 a 192.168.0.255
29. A quantidade de hosts
(computadores) configuráveis com
endereços IP pertinentes à máscara
de rede 255.255.255.240, é
Respostas
a) 7
b) 8
c) 14
d) 16
e) 24
30. Na arquitetura de redes TCP/IP,
o TCP é um protocolo utilizado na
camada:
Respostas
a) rede.
b) aplicação.
c) internet.
d) física.
e) transporte.

6. 31. Julgue o item que se segue relativo
a endereçamento e protocolos da pilha
TCP/IP.
Os endereços IP 192.168.1.100/25 e IP
192.168.1.150/25 estão,
necessariamente, em sub-redes
diferentes.
a) Certo
b) Errado
32. O modelo OSI (Open System
Interconect) foi criado em 1977 pela ISO
(International Organization for
Standardization) com o objetivo de criar
padrões de conectividade para interligar
sistemas de computadores locais e
remotos. Os aspectos gerais da rede estão
divididos em 7 camadas funcionais,
numeradas e nomeadas abaixo:
7 Aplicação
6 Apresentação
5 Sessão
4 Transporte
3 Rede
2 Enlace
1 Física
Associe o número da camada às
funcionalidades listadas a seguir.
(1) Compreende as especificações de
hardware todas documentadas em padrões
internacionais.
(4) Controla a transferência dos dados e
transmissões e onde se enquadram os
protocolos TCP e UDP.
(3) Cuida do tráfego e do roteamento dos
dados na rede.
(5) Estabelece as sessões entre os
usuários com a configuração da tabela de
endereço dos usuários.
(6) É responsável pela conversão de
padrões de codificação.
(7) É representada pelo usuário final. Os
serviços podem ser: correio, transferência
de arquivos etc.
(2) É responsável pelo acesso lógico ao
ambiente físico, como transmissão e
reconhecimento de erros.
A sequência correta:
Respostas
a) 1, 3, 4, 6, 7, 5, 2
b) 2, 4, 1, 6, 3, 7, 5
c) 1, 4, 3, 5, 6, 7, 2
d) 2, 1, 3, 4, 6, 5, 7
e) 6, 3, 4, 5, 7, 2, 1
33. Com relação a uma rede Classe C
192.168.1.0 e máscara de sub-rede
255.255.255.224, em um protocolo IPv4,
considere as seguintes afirmativas:
1. O número de sub-rede é 8.
2. O número de máquinas (interface de
rede) por sub-rede é 30.
3. O endereço de broadcast da sub-rede da
interface 192.168.1.44 é 192.168.1.63.
4. O menor IP de interface da sub-rede a
qual pertence o IP 192.168.1.130 é
192.168.1.129.
A) Somente as afirmativas 1 e 3 são
verdadeiras.
B) Somente as afirmativas 2 e 4 são
verdadeiras.
C) Somente as afirmativas 1, 3 e 4 são
verdadeiras.
D) As afirmativas 1, 2, 3 e 4 são
verdadeiras.
E) Somente a afirmativa 2 é verdadeira.
Com base no seguinte texto,
responda às questões 34 e 35:
O administrador de rede de uma
empresa, com 7 filiais no Rio de
Janeiro, quer realizar uma
segmentação da sua rede, pois a
mesma tem apresentado um tráfego
fora do normal, falta de organização
dos ativos de rede e também dos
conflitos de endereçamento
acontecidos frequentemente. Ele

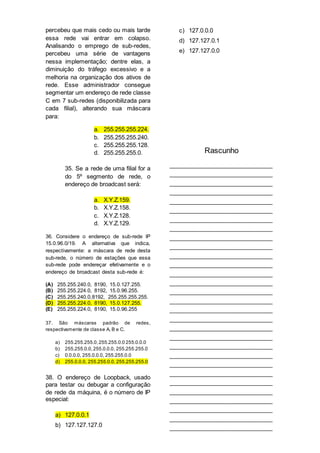

7. percebeu que mais cedo ou mais tarde
essa rede vai entrar em colapso.
Analisando o emprego de sub-redes,
percebeu uma série de vantagens
nessa implementação; dentre elas, a
diminuição do tráfego excessivo e a
melhoria na organização dos ativos de
rede. Esse administrador consegue
segmentar um endereço de rede classe
C em 7 sub-redes (disponibilizada para
cada filial), alterando sua máscara
para:
a. 255.255.255.224.
b. 255.255.255.240.
c. 255.255.255.128.
d. 255.255.255.0.
35. Se a rede de uma filial for a
do 5º segmento de rede, o
endereço de broadcast será:
a. X.Y.Z.159.
b. X.Y.Z.158.
c. X.Y.Z.128.
d. X.Y.Z.129.
36. Considere o endereço de sub-rede IP
15.0.96.0/19. A alternativa que indica,
respectivamente: a máscara de rede desta
sub-rede, o número de estações que essa
sub-rede pode endereçar efetivamente e o
endereço de broadcast desta sub-rede é:
(A) 255.255.240.0, 8190, 15.0.127.255.
(B) 255.255.224.0, 8192, 15.0.96.255.
(C) 255.255.240.0,8192, 255.255.255.255.
(D) 255.255.224.0, 8190, 15.0.127.255.
(E) 255.255.224.0, 8190, 15.0.96.255
37. São máscaras padrão de redes,
respectivamente de classe A, B e C.
a) 255.255.255.0,255.255.0.0 255.0.0.0
b) 255.255.0.0,255.0.0.0, 255.255.255.0
c) 0.0.0.0, 255.0.0.0, 255.255.0.0
d) 255.0.0.0, 255.255.0.0, 255.255.255.0
38. O endereço de Loopback, usado
para testar ou debugar a configuração
de rede da máquina, é o número de IP
especial:
a) 127.0.0.1
b) 127.127.127.0
c) 127.0.0.0
d) 127.127.0.1
e) 127.127.0.0
Rascunho
________________________________
________________________________
________________________________
________________________________
________________________________
________________________________
________________________________
________________________________
________________________________
________________________________
________________________________
________________________________
________________________________
________________________________
________________________________
________________________________
________________________________
________________________________
________________________________
________________________________
________________________________
________________________________
________________________________
________________________________
________________________________
________________________________
________________________________
________________________________
________________________________
________________________________

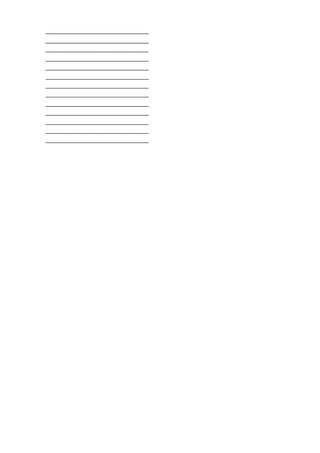

8. ________________________________
________________________________
________________________________
________________________________
________________________________
________________________________
________________________________
________________________________
________________________________
________________________________
________________________________
________________________________
________________________________
