Aula sobre Equipamentos Redes Lan (Local Area Network)

Redes de computadores
Equipamentos de Conectividade

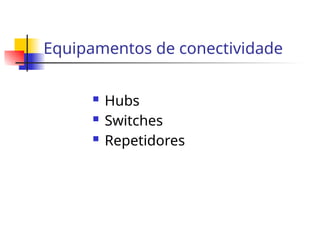

Equipamentos de conectividade
 Hubs
 Switches
 Repetidores

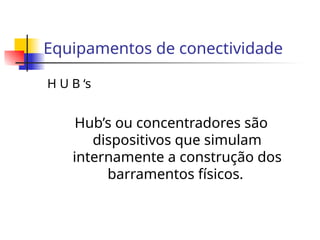

H U B ‘s
Hub’s ou concentradores são
dispositivos que simulam
internamente a construção dos
barramentos físicos.

H U B ‘s

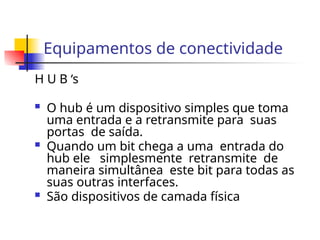

 O hub é um dispositivo simples que toma
uma entrada e a retransmite para suas
portas de saída.
 Quando um bit chega a uma entrada do
hub ele simplesmente retransmite de
maneira simultânea este bit para todas as
suas outras interfaces.
 São dispositivos de camada física

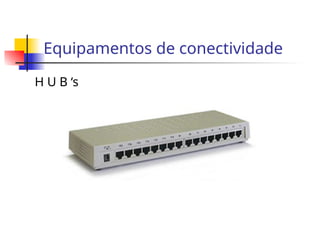

H U B ‘s

H U B ‘s

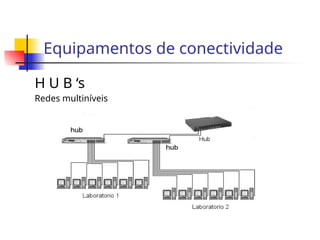

Redes multiníveis

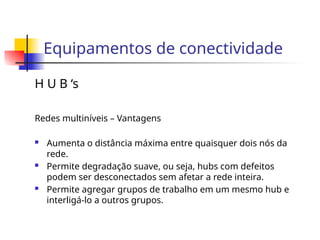

H U B ‘s
Redes multiníveis – Vantagens
 Aumenta o distância máxima entre quaisquer dois nós da
rede.
 Permite degradação suave, ou seja, hubs com defeitos
podem ser desconectados sem afetar a rede inteira.
 Permite agregar grupos de trabalho em um mesmo hub e
interligá-lo a outros grupos.

H U B ‘s

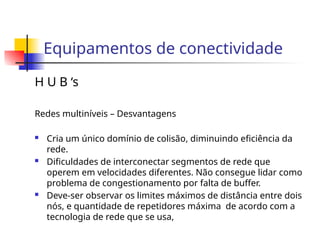

Redes multiníveis – Desvantagens
 Cria um único domínio de colisão, diminuindo eficiência da
rede.
 Dificuldades de interconectar segmentos de rede que
operem em velocidades diferentes. Não consegue lidar como
problema de congestionamento por falta de buffer.
 Deve-ser observar os limites máximos de distância entre dois
nós, e quantidade de repetidores máxima de acordo com a
tecnologia de rede que se usa,

SWITCH (comutadores)

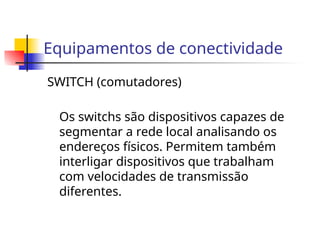

Os switchs são dispositivos capazes de
segmentar a rede local analisando os
endereços físicos. Permitem também
interligar dispositivos que trabalham
com velocidades de transmissão
diferentes.

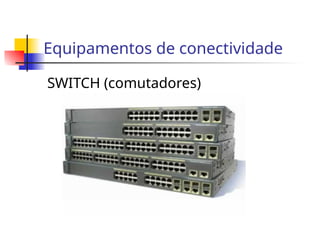

SWITCH (comutadores)

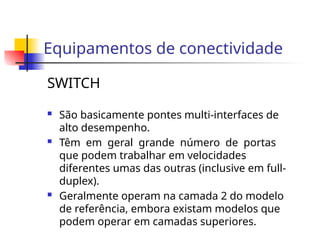

SWITCH
 São basicamente pontes multi-interfaces de
alto desempenho.
 Têm em geral grande número de portas
que podem trabalhar em velocidades
diferentes umas das outras (inclusive em full-
duplex).
 Geralmente operam na camada 2 do modelo
de referência, embora existam modelos que
podem operar em camadas superiores.

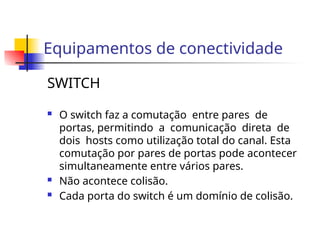

SWITCH
 O switch faz a comutação entre pares de
portas, permitindo a comunicação direta de
dois hosts como utilização total do canal. Esta
comutação por pares de portas pode acontecer
simultaneamente entre vários pares.
 Não acontece colisão.
 Cada porta do switch é um domínio de colisão.

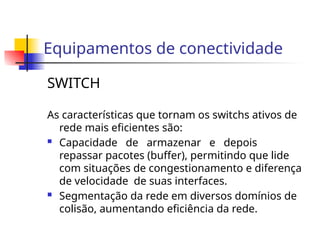

SWITCH
As características que tornam os switchs ativos de
rede mais eficientes são:
 Capacidade de armazenar e depois
repassar pacotes (buffer), permitindo que lide
com situações de congestionamento e diferença
de velocidade de suas interfaces.
 Segmentação da rede em diversos domínios de
colisão, aumentando eficiência da rede.

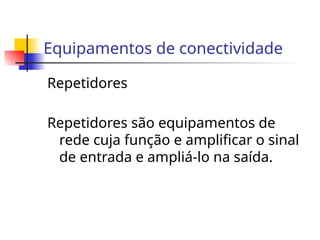

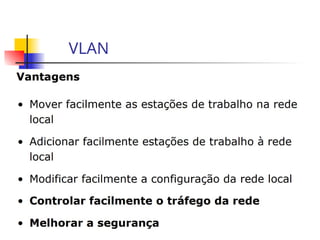

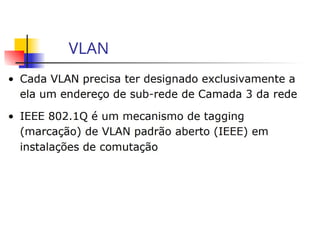

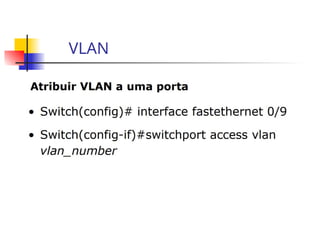

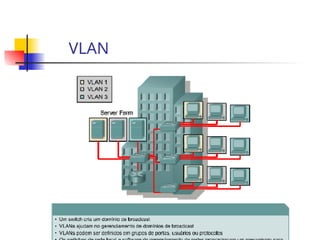

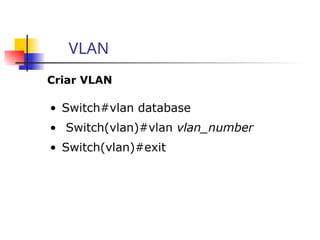

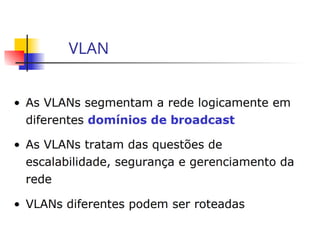

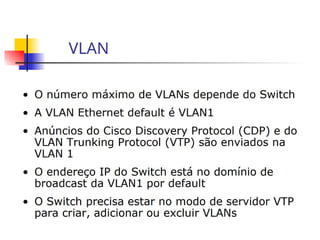

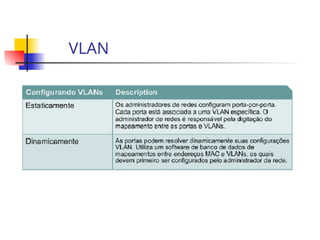

Repetidores
Repetidores são equipamentos de
rede cuja função e amplificar o sinal
de entrada e ampliá-lo na saída.

Repetidores

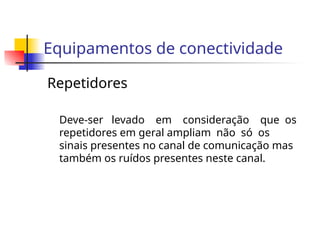

Deve-ser levado em consideração que os
repetidores em geral ampliam não só os
sinais presentes no canal de comunicação mas
também os ruídos presentes neste canal.

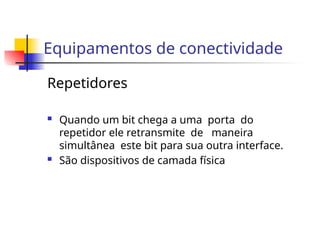

Repetidores
 Quando um bit chega a uma porta do
repetidor ele retransmite de maneira
simultânea este bit para sua outra interface.
 São dispositivos de camada física
