- 1. Aterramento Fundamentos e aspectos Práticos Eng. Camilo Chaves CREA MG 80.684/D

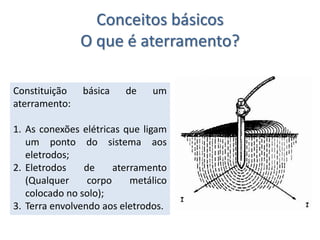

- 2. Conceitos básicos O que é aterramento? Constituição básica de um aterramento: 1. As conexões elétricas que ligam um ponto do sistema aos eletrodos; 2. Eletrodos de aterramento (Qualquer corpo metálico colocado no solo); 3. Terra envolvendo aos eletrodos.
- 3. Componentes da resistência de aterramento Resistência própria do eletrodo e das ligações elétricas ao mesmo Resistência de contato entre o eletrodo e a terra adjacente ao mesmo Resistência da terra circunvizinha
- 4. Se o eletrodo for uma semi-esfera... -Solo homogêneo, com uma semi-esfera como condutor enterrado no solo -A corrente total em cada superfície é a mesma, mas a densidade de corrente que passa pelas superfícies diminui à medida em que estas se afastam do condutor. (J=I/Area) -A DDP é portanto maior nas imediações do condutor
- 5. Perfil de potencial no solo Quanto maior Rt maior Vt para um mesmo I

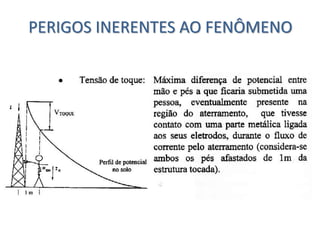

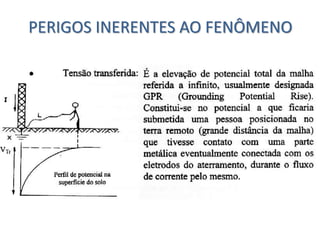

- 6. PERIGOS INERENTES AO FENÔMENO
- 7. PERIGOS INERENTES AO FENÔMENO
- 8. PERIGOS INERENTES AO FENÔMENO
- 9. Efeito do potencial de passo nos bovinos

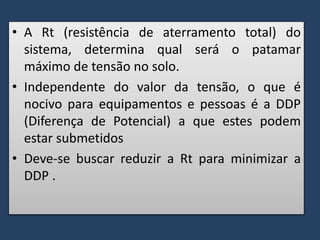

- 10. • A Rt (resistência de aterramento total) do sistema, determina qual será o patamar máximo de tensão no solo. • Independente do valor da tensão, o que é nocivo para equipamentos e pessoas é a DDP (Diferença de Potencial) a que estes podem estar submetidos • Deve-se buscar reduzir a Rt para minimizar a DDP .

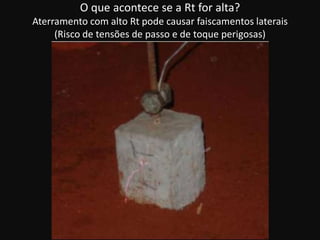

- 11. O que acontece se a Rt for alta? Aterramento com alto Rt pode causar faiscamentos laterais (Risco de tensões de passo e de toque perigosas)
- 12. Como reduzir Rt ? • Aumentar a malha na horizontal: “Tem efeito prático até no máximo 30m para SPDA” • Tratamento químico: “É possível reduzir até 30 ou 40% para sistemas com 200 ou 300 Ω, mas para 15 ou 20 Ω não tem muita eficácia” • Aumentar o número de eletrodos em paralelo • Eletrodos em poços de concreto: “Eficiente para solos arenosos ou rochosos. Acrescente carvão mineral no concreto para melhorar sua resistividade”

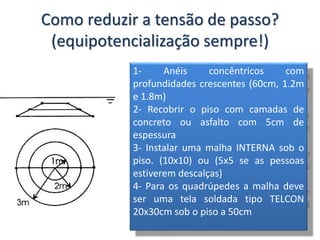

- 13. Como reduzir a tensão de passo? (equipotencialização sempre!) 1- Anéis concêntricos com profundidades crescentes (60cm, 1.2m e 1.8m) 2- Recobrir o piso com camadas de concreto ou asfalto com 5cm de espessura 3- Instalar uma malha INTERNA sob o piso. (10x10) ou (5x5 se as pessoas estiverem descalças) 4- Para os quadrúpedes a malha deve ser uma tela soldada tipo TELCON 20x30cm sob o piso a 50cm
- 14. A equipotencialização em baixa frequência (curto circuito)

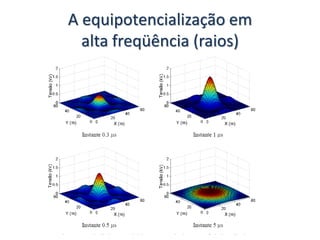

- 15. A equipotencialização em alta freqüência (raios)
- 16. Por que a diferença na equipotencialização? Modelo de um filamento condutor no solo por unidade de comprimento
- 17. Pausa para absorção • Tópicos abordados: – Perfil de potencial para 1 eletrodo semi-esférico em solo homogêneo – Definição de potencial de toque, de passo e de transferência – Os perigos de um Rt alta e como reduzi-la – A equipotencialização durante curtos circuitos e descargas atmosféricas

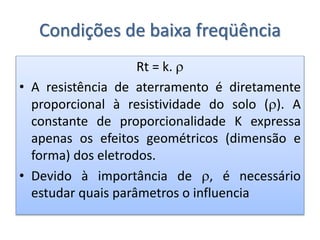

- 18. Condições de baixa freqüência Rt = k. • A resistência de aterramento é diretamente proporcional à resistividade do solo (). A constante de proporcionalidade K expressa apenas os efeitos geométricos (dimensão e forma) dos eletrodos. • Devido à importância de , é necessário estudar quais parâmetros o influencia

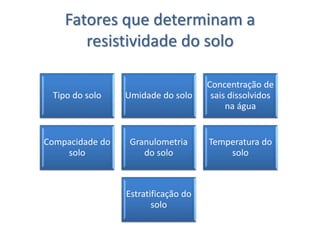

- 19. Fatores que determinam a resistividade do solo Tipo do solo Umidade do solo Concentração de sais dissolvidos na água Compacidade do solo Granulometria do solo Temperatura do solo Estratificação do solo
- 20. Estratificação

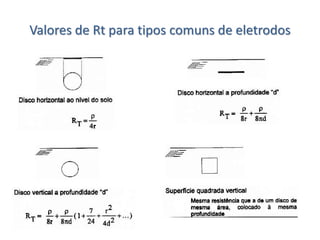

- 21. Valores de Rt para tipos comuns de eletrodos
- 22. Valores de Rt para tipos comuns de eletrodos

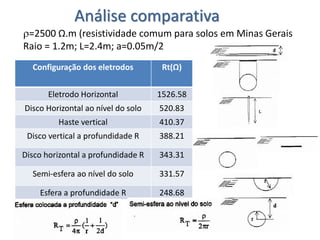

- 23. Análise comparativa Configuração dos eletrodos Rt(Ω) Eletrodo Horizontal 1526.58 Disco Horizontal ao nível do solo 520.83 Haste vertical 410.37 Disco vertical a profundidade R 388.21 Disco horizontal a profundidade R 343.31 Semi-esfera ao nível do solo 331.57 Esfera a profundidade R 248.68 =2500 Ω.m (resistividade comum para solos em Minas Gerais Raio = 1.2m; L=2.4m; a=0.05m/2
- 24. Curva de Potencial para semi-esfera aterrada

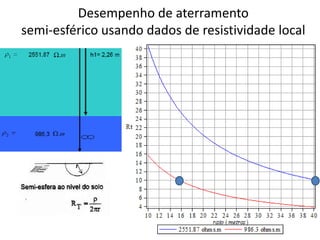

- 25. Desempenho de aterramento semi-esférico usando dados de resistividade local
- 26. Fórmulas úteis para Rt (solos homogêneos)
- 27. Aspectos práticos • A resistividade é o parâmetro mais importante a ser medido ao se projetar um aterramento. Ela pode variar em locais diferentes no mesmo terreno. • Faz sentido adotar resistividade média para todo o terreno a fim de projetar a malha? Depende das dimensões e características do terreno. • Se a semi-esfera que engloba o seu aterramento não atingiu a Rt desejada, fazer uma correção de solo com tratamento químico não irá resolver o problema. • A resistividade deve ser medida em cada local onde será instalada a malha. Por isso se mede resistividade quando a obra ainda será construída.

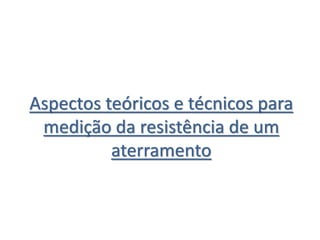

- 28. Aspectos teóricos e técnicos para medição da resistência de um aterramento

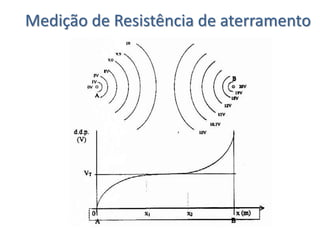

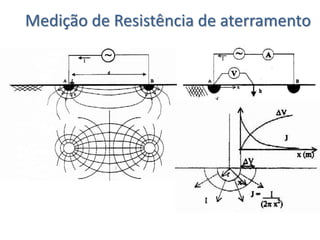

- 29. Medição de Resistência de aterramento
- 30. Medição de Resistência de aterramento

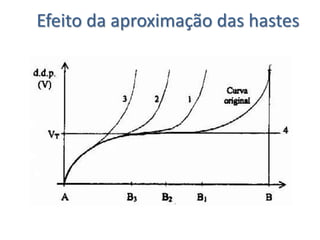

- 31. Efeito da aproximação das hastes

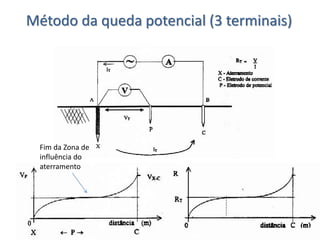

- 32. Método da queda potencial (3 terminais) Fim da Zona de influência do aterramento

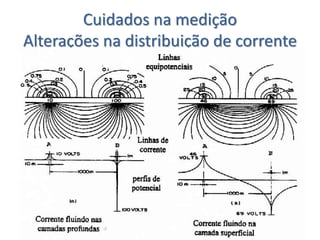

- 33. Cuidados na medição Alterações na distribuição de corrente
- 34. Como se mede Rt para grandes sistemas de aterramento ? • Usualmente, o patamar pode começar a ser encontrado de 4 a 10x a maior dimensão da malha. Se a malha tiver 1km, o patamar estará a 10km e o eletrodo de corrente mais distante ainda. • Aterramentos de grande porte tem baixa resistência. Com o aumento da distância dos eletrodos de corrente, a resistência intrínseca dos cabos de medição se soma à Rt. Além disso, efeitos como indutâncias entre cabos afeta a medição. • O resultado final da medição não é confiável.
- 35. Estimativa para se encontrar o patamar

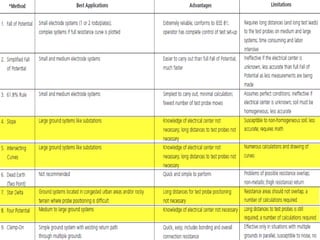

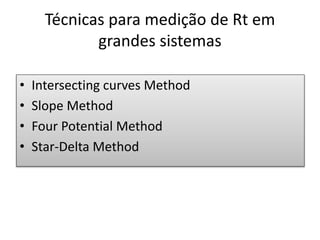

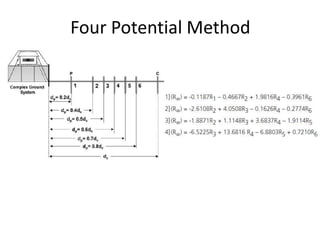

- 36. Técnicas para medição de Rt em grandes sistemas • Intersecting curves Method • Slope Method • Four Potential Method • Star-Delta Method

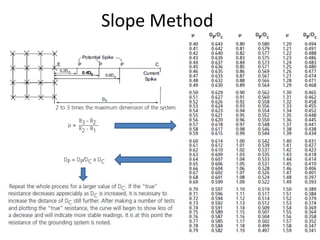

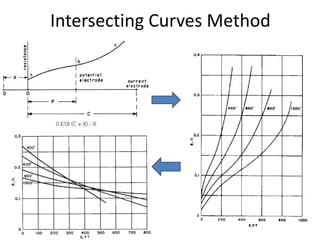

- 38. Slope Method
- 42. Curiosidades • PÁRA RAIO NÃO ATRAI RAIOS. DUVIDA?
- 43. Situações de exposição de risco Turista no Sequoia National Park. Espantado, o irmão tirou a fotografia. 5 minutos depois que eles saíram um raio atingiu a plataforma e matou uma pessoa e feriu sete.
- 44. Conclusões finais • Aterramentos representam um importante sistema tanto na segurança , quanto no bom funcionamento dos sistemas elétricos • Um SPDA mau instalado e um aterramento mau feito pode gerar grandes prejuízos para uma empresa • Grandes sistemas de aterramento necessitam de múltiplos métodos de medição para se obter um valor confiável.
