1) Existem três tipos de aterramentos: funcional, de proteção e temporário. 2) Há três esquemas de aterramento de instalações elétricas: TN, IT e TT. 3) A equipotencialização consiste em interligar elementos para obter a mesma potencial elétrica e garantir a proteção contra choques.

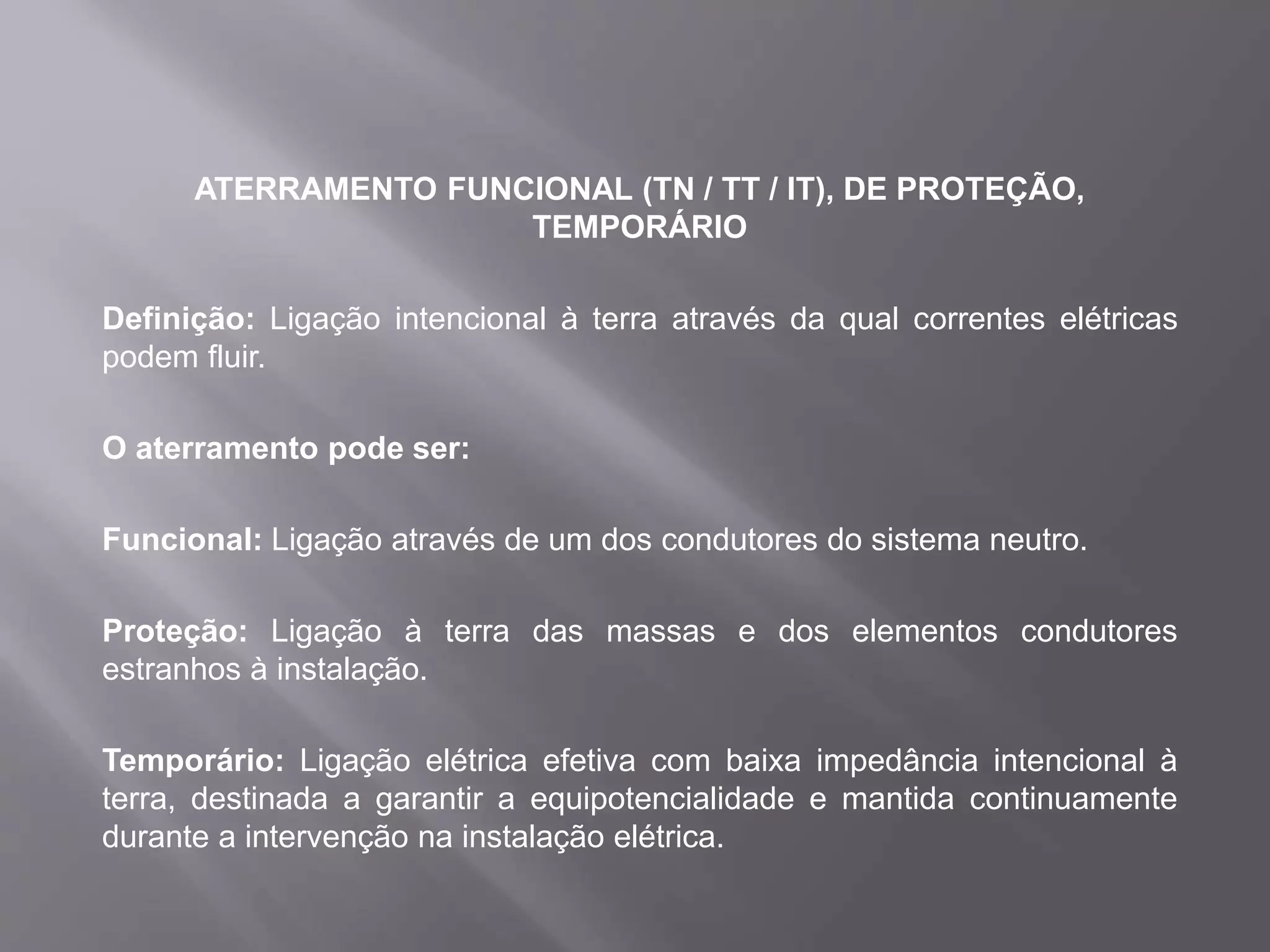

1. ATERRAMENTO FUNCIONAL (TN / TT / IT), DE PROTEÇÃO,
TEMPORÁRIO
Definição: Ligação intencional à terra através da qual correntes elétricas
podem fluir.
O aterramento pode ser:
Funcional: Ligação através de um dos condutores do sistema neutro.
Proteção: Ligação à terra das massas e dos elementos condutores
estranhos à instalação.
Temporário: Ligação elétrica efetiva com baixa impedância intencional à
terra, destinada a garantir a equipotencialidade e mantida continuamente
durante a intervenção na instalação elétrica.

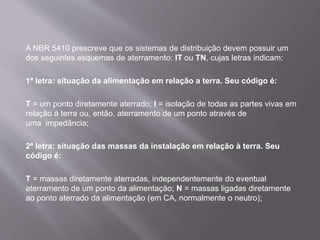

2. A NBR 5410 prescreve que os sistemas de distribuição devem possuir um
dos seguintes esquemas de aterramento: IT ou TN, cujas letras indicam:
1ª letra: situação da alimentação em relação a terra. Seu código é:
T = um ponto diretamente aterrado; I = isolação de todas as partes vivas em
relação à terra ou, então, aterramento de um ponto através de
uma impedância;
2ª letra: situação das massas da instalação em relação à terra. Seu
código é:
T = massas diretamente aterradas, independentemente do eventual
aterramento de um ponto da alimentação; N = massas ligadas diretamente
ao ponto aterrado da alimentação (em CA, normalmente o neutro);

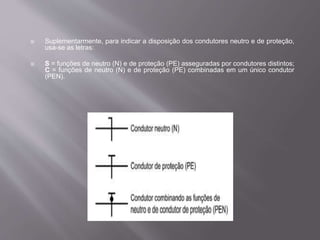

3.  Suplementarmente, para indicar a disposição dos condutores neutro e de proteção,
usa-se as letras:
 S = funções de neutro (N) e de proteção (PE) asseguradas por condutores distintos;
C = funções de neutro (N) e de proteção (PE) combinadas em um único condutor
(PEN).

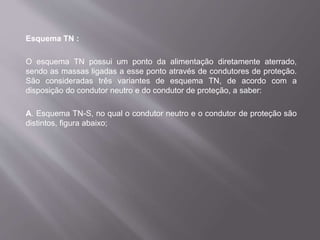

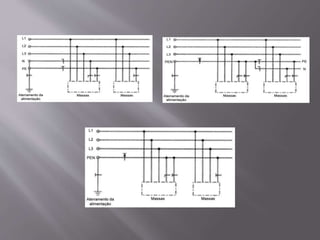

4. Esquema TN :
O esquema TN possui um ponto da alimentação diretamente aterrado,
sendo as massas ligadas a esse ponto através de condutores de proteção.
São consideradas três variantes de esquema TN, de acordo com a
disposição do condutor neutro e do condutor de proteção, a saber:
A. Esquema TN-S, no qual o condutor neutro e o condutor de proteção são
distintos, figura abaixo;

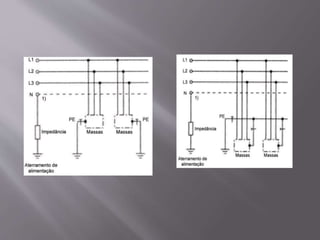

6. Esquema IT:
No esquema IT todas as partes vivas são isoladas da terra ou um ponto da
alimentação é aterrado através de impedância, figura abaixo.
As massas da instalação são aterradas:

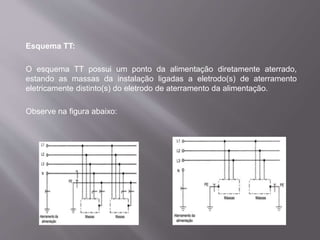

8. Esquema TT:
O esquema TT possui um ponto da alimentação diretamente aterrado,
estando as massas da instalação ligadas a eletrodo(s) de aterramento
eletricamente distinto(s) do eletrodo de aterramento da alimentação.
Observe na figura abaixo:

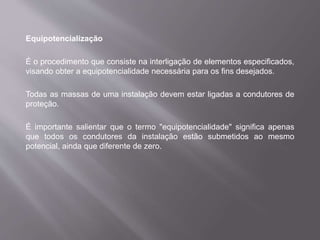

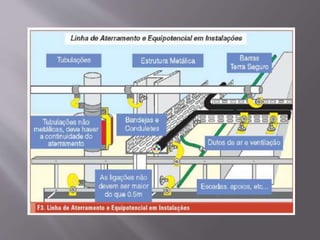

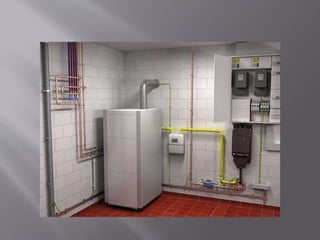

9. Equipotencialização
É o procedimento que consiste na interligação de elementos especificados,
visando obter a equipotencialidade necessária para os fins desejados.
Todas as massas de uma instalação devem estar ligadas a condutores de
proteção.
É importante salientar que o termo "equipotencialidade" significa apenas
que todos os condutores da instalação estão submetidos ao mesmo
potencial, ainda que diferente de zero.

10. Observações:
1. A equipotencialização é um recurso usado na proteção contra choques
elétricos e na proteção contra sobretensões e perturbações
eletromagnéticas. Uma determinada equipotencialização pode ser
satisfatória para a proteção contra choques elétricos, mas insuficiente sob o
ponto de vista da proteção contra perturbações eletromagnéticas;
2. A precondição de proteção básica deve ser assegurada por isolação das
partes vivas e/ou pelo uso de barreiras ou invólucros;
3. A proteção supletiva deve ser assegurada, conjuntamente, por
equipotencialização e pelo seccionamento automático da alimentação;
4. A equipotencialização e o seccionamento automático da alimentação se
completam, de forma indissociável, porque quando a equipotencialidade
não é o suficiente para impedir o aparecimento de tensões de contato
perigosas, entra em ação o recurso do seccionamento automático,
promovendo o desligamento do circuito em que se manifesta a tensão de
contato perigosa.*

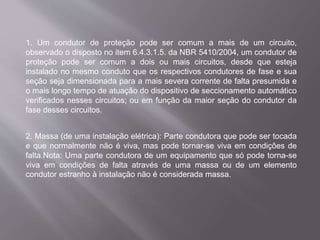

11. 1. Um condutor de proteção pode ser comum a mais de um circuito,
observado o disposto no item 6.4.3.1.5. da NBR 5410/2004, um condutor de
proteção pode ser comum a dois ou mais circuitos, desde que esteja
instalado no mesmo conduto que os respectivos condutores de fase e sua
seção seja dimensionada para a mais severa corrente de falta presumida e
o mais longo tempo de atuação do dispositivo de seccionamento automático
verificados nesses circuitos; ou em função da maior seção do condutor da
fase desses circuitos.
2. Massa (de uma instalação elétrica): Parte condutora que pode ser tocada
e que normalmente não é viva, mas pode tornar-se viva em condições de
falta.Nota: Uma parte condutora de um equipamento que só pode torna-se
viva em condições de falta através de uma massa ou de um elemento
condutor estranho à instalação não é considerada massa.

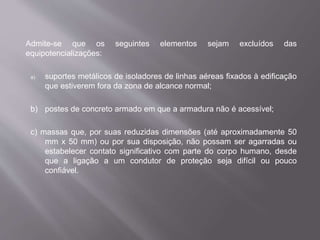

12. Admite-se que os seguintes elementos sejam excluídos das
equipotencializações:
a) suportes metálicos de isoladores de linhas aéreas fixados à edificação
que estiverem fora da zona de alcance normal;
b) postes de concreto armado em que a armadura não é acessível;
c) massas que, por suas reduzidas dimensões (até aproximadamente 50
mm x 50 mm) ou por sua disposição, não possam ser agarradas ou
estabelecer contato significativo com parte do corpo humano, desde
que a ligação a um condutor de proteção seja difícil ou pouco
confiável.
