1. 1

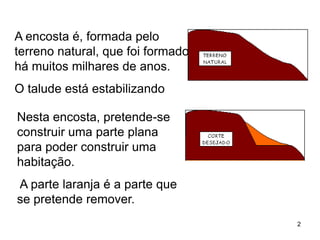

2. A encosta é, formada pelo
terreno natural, que foi formado
há muitos milhares de anos.
O talude está estabilizando
Nesta encosta, pretende-se
construir uma parte plana
para poder construir uma
habitação.
A parte laranja é a parte que
se pretende remover.
2

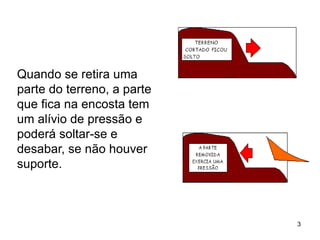

3. Quando se retira uma
parte do terreno, a parte
que fica na encosta tem
um alívio de pressão e
poderá soltar-se e
desabar, se não houver
suporte.
3

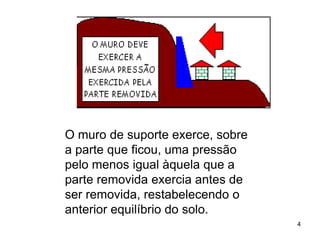

4. O muro de suporte exerce, sobre
a parte que ficou, uma pressão
pelo menos igual àquela que a
parte removida exercia antes de
ser removida, restabelecendo o
anterior equilíbrio do solo.
4

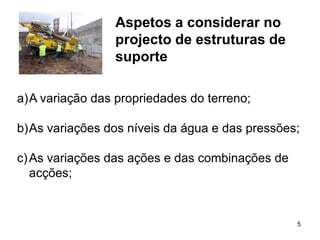

5. Aspetos a considerar no
projecto de estruturas de
suporte
a)A variação das propriedades do terreno;
b)As variações dos níveis da água e das pressões;
c) As variações das ações e das combinações de
acções;
5

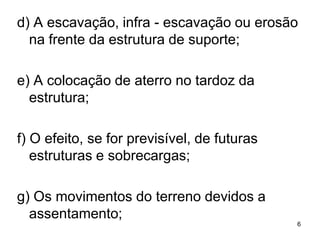

6. d) A escavação, infra - escavação ou erosão
na frente da estrutura de suporte;
e) A colocação de aterro no tardoz da
estrutura;
f) O efeito, se for previsível, de futuras
estruturas e sobrecargas;
g) Os movimentos do terreno devidos a
assentamento;
6

7. Muros de gravidade

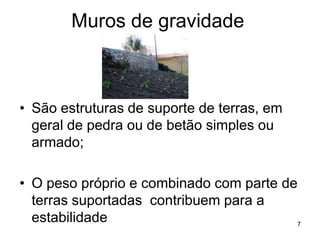

• São estruturas de suporte de terras, em
geral de pedra ou de betão simples ou
armado;
• O peso próprio e combinado com parte de
terras suportadas contribuem para a
estabilidade 7

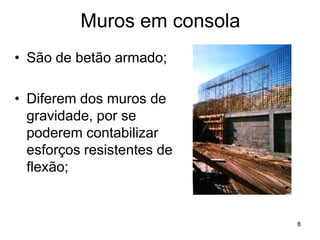

8. Muros em consola
• São de betão armado;
• Diferem dos muros de
gravidade, por se
poderem contabilizar
esforços resistentes de
flexão;
8

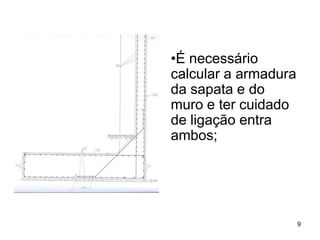

9. •É necessário
calcular a armadura
da sapata e do
muro e ter cuidado
de ligação entra
ambos;
9

10. Muros de gabião

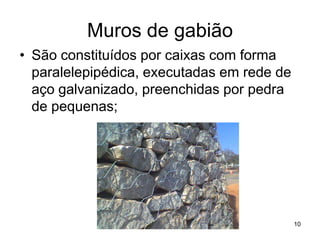

• São constituídos por caixas com forma
paralelepipédica, executadas em rede de
aço galvanizado, preenchidas por pedra
de pequenas;
10

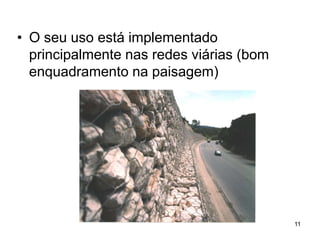

11. • O seu uso está implementado
principalmente nas redes viárias (bom
enquadramento na paisagem)
11

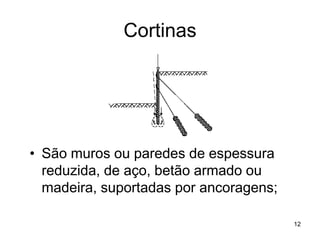

12. Cortinas
• São muros ou paredes de espessura
reduzida, de aço, betão armado ou
madeira, suportadas por ancoragens;
12

13. •A ancoragem é um elemento estrutural
que transmite uma força de tração da
estrutura principal ao terreno envolvente
13

14. Parede tipo Berlim

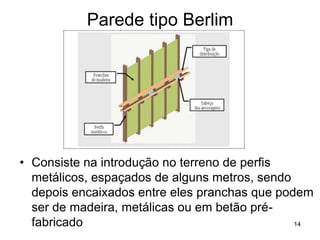

• Consiste na introdução no terreno de perfis
metálicos, espaçados de alguns metros, sendo
depois encaixados entre eles pranchas que podem
ser de madeira, metálicas ou em betão pré-
fabricado 14

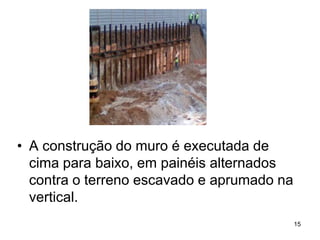

15. • A construção do muro é executada de
cima para baixo, em painéis alternados
contra o terreno escavado e aprumado na
vertical.
15

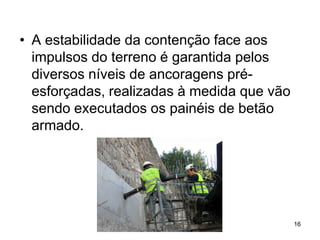

16. • A estabilidade da contenção face aos
impulsos do terreno é garantida pelos
diversos níveis de ancoragens pré-
esforçadas, realizadas à medida que vão
sendo executados os painéis de betão
armado.
16

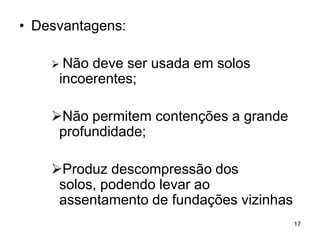

17. • Desvantagens:
 Não deve ser usada em solos
incoerentes;
Não permitem contenções a grande
profundidade;
Produz descompressão dos
solos, podendo levar ao
assentamento de fundações vizinhas
17
