A NBR 8404 estabelece os símbolos e indicações para representar o estado de superfície de uma peça. Ela define os símbolos básicos para remoção ou não de material, e como acrescentar informações sobre características da rugosidade, processos de fabricação, direção de estrias e outros parâmetros. A norma fornece exemplos de símbolos completos com todas as informações relevantes sobre o estado da superfície de uma peça.

1. Estado de superfície
NBR 8404

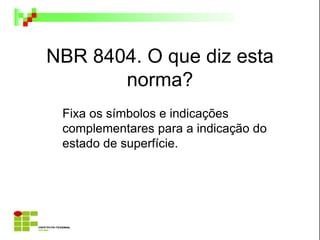

2. NBR 8404. O que diz esta
norma?
Fixa os símbolos e indicações
complementares para a indicação do
estado de superfície.

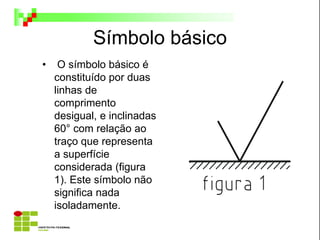

3. • O símbolo básico é
constituído por duas
linhas de
comprimento
desigual, e inclinadas
60° com relação ao
traço que representa
a superfície
considerada (figura
1). Este símbolo não
significa nada
isoladamente.
Símbolo básico

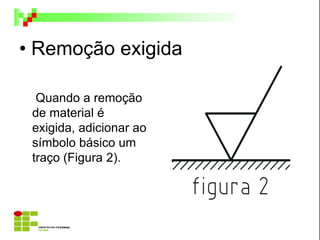

4. • Remoção exigida
Quando a remoção
de material é
exigida, adicionar ao
símbolo básico um
traço (Figura 2).

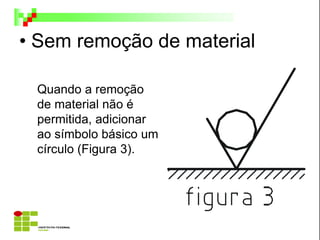

5. • Sem remoção de material
Quando a remoção
de material não é
permitida, adicionar
ao símbolo básico um
círculo (Figura 3).

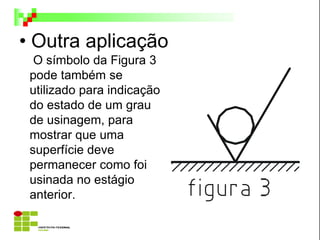

6. • Outra aplicação
O símbolo da Figura 3
pode também se
utilizado para indicação
do estado de um grau
de usinagem, para
mostrar que uma
superfície deve
permanecer como foi
usinada no estágio
anterior.

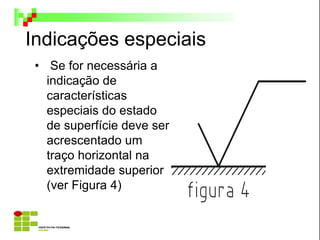

7. Indicações especiais
• Se for necessária a
indicação de
características
especiais do estado
de superfície deve ser
acrescentado um
traço horizontal na
extremidade superior
(ver Figura 4)

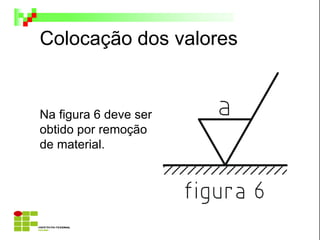

8. Colocação dos valores
Na figura 6 deve ser
obtido por remoção
de material.

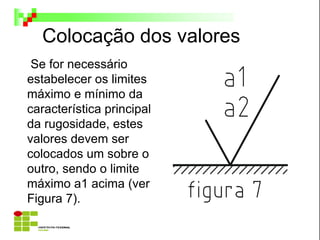

9. Colocação dos valores
Se for necessário
estabelecer os limites
máximo e mínimo da
característica principal
da rugosidade, estes
valores devem ser
colocados um sobre o
outro, sendo o limite
máximo a1 acima (ver
Figura 7).

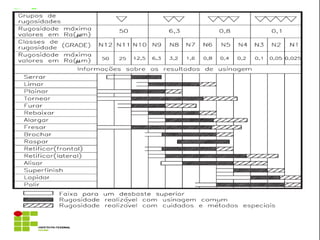

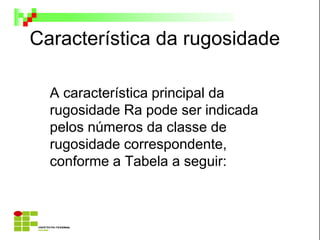

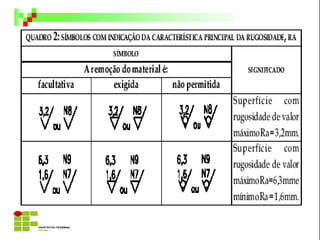

10. Característica da rugosidade
A característica principal da
rugosidade Ra pode ser indicada
pelos números da classe de
rugosidade correspondente,
conforme a Tabela a seguir:

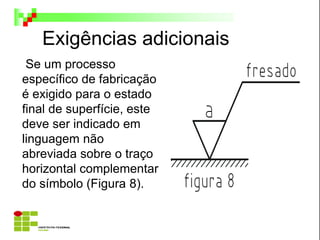

12. Exigências adicionais
Se um processo
específico de fabricação
é exigido para o estado
final de superfície, este
deve ser indicado em
linguagem não
abreviada sobre o traço
horizontal complementar
do símbolo (Figura 8).

13. Tratamento e revestimento
Sobre o traço
horizontal devem
figurar também
indicações relativas
ao tratamento ou
ao revestimento.
(Figura 9)

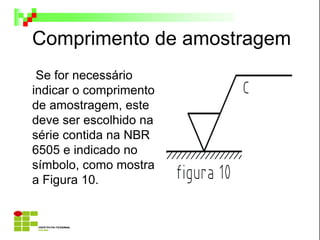

14. Comprimento de amostragem
Se for necessário
indicar o comprimento
de amostragem, este
deve ser escolhido na
série contida na NBR
6505 e indicado no
símbolo, como mostra
a Figura 10.

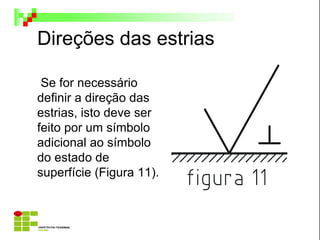

15. Direções das estrias
Se for necessário
definir a direção das
estrias, isto deve ser
feito por um símbolo
adicional ao símbolo
do estado de
superfície (Figura 11).

16. Simbologia
Segue abaixo os símbolos mais usados
Paralelo
Paralela ao
plano de
projeção da
vista sobre o
qual o símbolo
é aplicado.

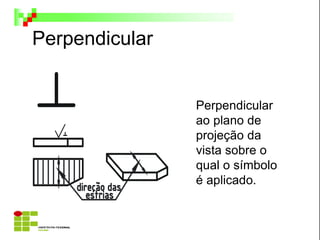

17. Perpendicular
Perpendicular
ao plano de
projeção da
vista sobre o
qual o símbolo
é aplicado.

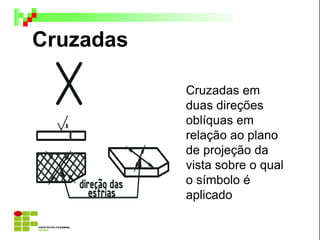

18. Cruzadas
Cruzadas em
duas direções
oblíquas em
relação ao plano
de projeção da
vista sobre o qual
o símbolo é
aplicado

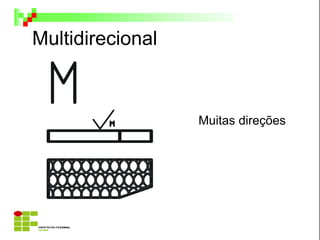

19. Multidirecional
Muitas direções

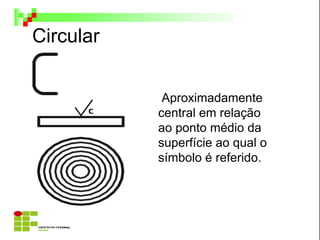

20. Circular
Aproximadamente
central em relação
ao ponto médio da
superfície ao qual o
símbolo é referido.

21. Direção das estrias
• Se for necessário definir uma direção
das estrias que não esteja claramente
definida por um destes símbolos, ela
deve estar descrita no desenho por uma
nota adicional.
• A direção das estrias é a direção
predominante das irregularidades da
superfície, geralmente resultantes do
processo de fabricação utilizado.

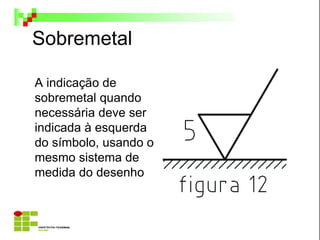

22. Sobremetal
A indicação de
sobremetal quando
necessária deve ser
indicada à esquerda
do símbolo, usando o
mesmo sistema de
medida do desenho

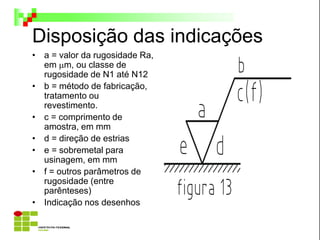

23. Disposição das indicações
• a = valor da rugosidade Ra,
em m, ou classe de
rugosidade de N1 até N12
• b = método de fabricação,
tratamento ou
revestimento.
• c = comprimento de
amostra, em mm
• d = direção de estrias
• e = sobremetal para
usinagem, em mm
• f = outros parâmetros de
rugosidade (entre
parênteses)
• Indicação nos desenhos
