Introdução ao modelamento estrutural de edifícios em software BIM

1

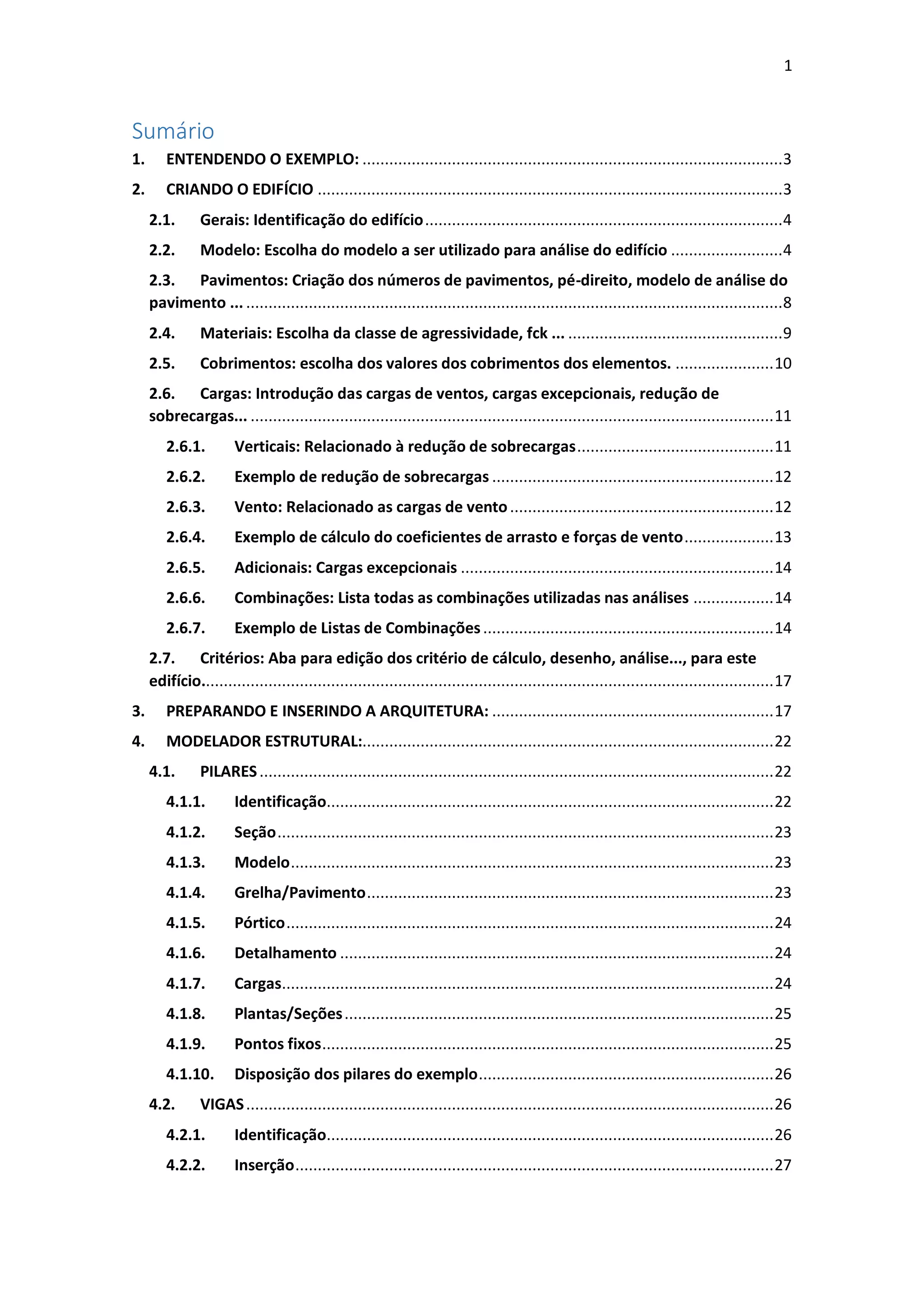

Sumário
1. ENTENDENDO O EXEMPLO: ..............................................................................................3
2. CRIANDO O EDIFÍCIO ........................................................................................................3
2.1. Gerais: Identificação do edifício................................................................................4
2.2. Modelo: Escolha do modelo a ser utilizado para análise do edifício .........................4
2.3. Pavimentos: Criação dos números de pavimentos, pé-direito, modelo de análise do
pavimento ... ........................................................................................................................8
2.4. Materiais: Escolha da classe de agressividade, fck ... ................................................9
2.5. Cobrimentos: escolha dos valores dos cobrimentos dos elementos. ......................10
2.6. Cargas: Introdução das cargas de ventos, cargas excepcionais, redução de
sobrecargas... .....................................................................................................................11
2.6.1. Verticais: Relacionado à redução de sobrecargas............................................11
2.6.2. Exemplo de redução de sobrecargas ...............................................................12
2.6.3. Vento: Relacionado as cargas de vento...........................................................12
2.6.4. Exemplo de cálculo do coeficientes de arrasto e forças de vento....................13
2.6.5. Adicionais: Cargas excepcionais ......................................................................14
2.6.6. Combinações: Lista todas as combinações utilizadas nas análises ..................14
2.6.7. Exemplo de Listas de Combinações.................................................................14
2.7. Critérios: Aba para edição dos critério de cálculo, desenho, análise..., para este
edifício................................................................................................................................17
3. PREPARANDO E INSERINDO A ARQUITETURA: ...............................................................17

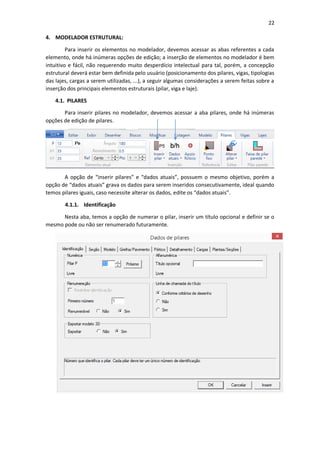

4. MODELADOR ESTRUTURAL:............................................................................................22
4.1. PILARES...................................................................................................................22
4.1.1. Identificação....................................................................................................22
4.1.2. Seção...............................................................................................................23
4.1.3. Modelo............................................................................................................23
4.1.4. Grelha/Pavimento...........................................................................................23
4.1.5. Pórtico.............................................................................................................24
4.1.6. Detalhamento .................................................................................................24
4.1.7. Cargas..............................................................................................................24

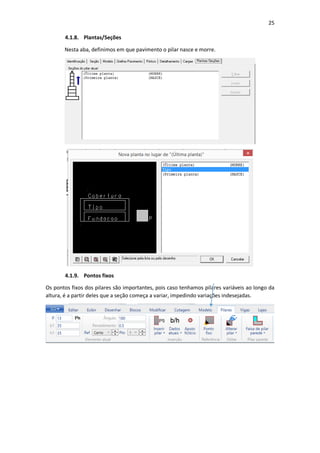

4.1.8. Plantas/Seções................................................................................................25
4.1.9. Pontos fixos.....................................................................................................25
4.1.10. Disposição dos pilares do exemplo..................................................................26
4.2. VIGAS......................................................................................................................26
4.2.1. Identificação....................................................................................................26
4.2.2. Inserção...........................................................................................................27

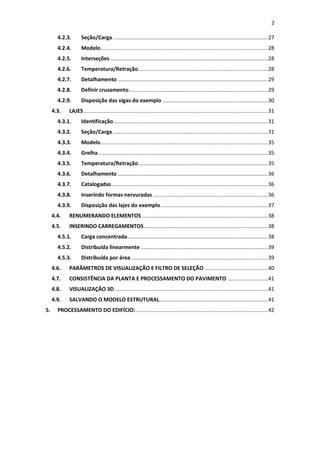

2
4.2.3. Seção/Carga ....................................................................................................27
4.2.4. Modelo............................................................................................................28
4.2.5. Interseções......................................................................................................28
4.2.6. Temperatura/Retração....................................................................................28

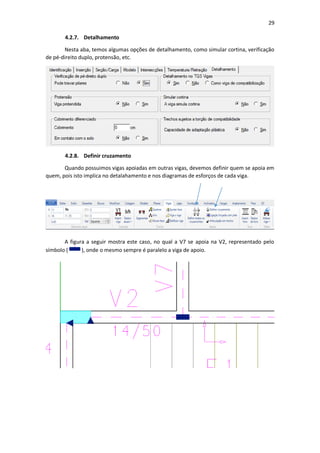

4.2.7. Detalhamento .................................................................................................29
4.2.8. Definir cruzamento..........................................................................................29

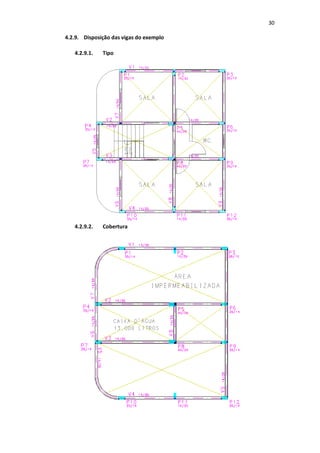

4.2.9. Disposição das vigas do exemplo ....................................................................30

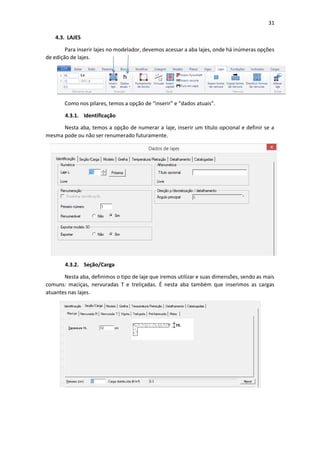

4.3. LAJES.......................................................................................................................31
4.3.1. Identificação....................................................................................................31
4.3.2. Seção/Carga ....................................................................................................31
4.3.3. Modelo............................................................................................................35
4.3.4. Grelha..............................................................................................................35
4.3.5. Temperatura/Retração....................................................................................35
4.3.6. Detalhamento .................................................................................................36
4.3.7. Catalogadas.....................................................................................................36
4.3.8. Inserindo formas nervuradas ..........................................................................36

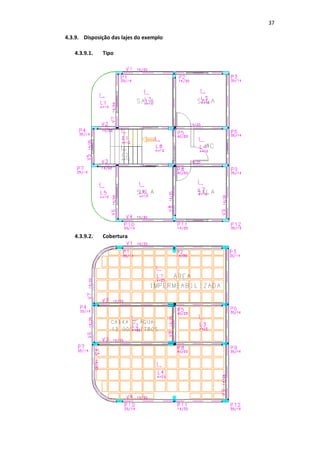

4.3.9. Disposição das lajes do exemplo .....................................................................37
4.4. RENUMERANDO ELEMENTOS .................................................................................38
4.5. INSERINDO CARREGAMENTOS................................................................................38
4.5.1. Carga concentrada...........................................................................................38

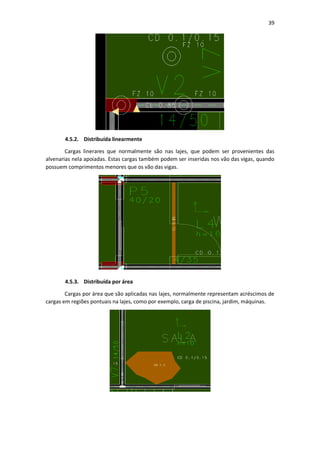

4.5.2. Distribuída linearmente ..................................................................................39
4.5.3. Distribuída por área ........................................................................................39

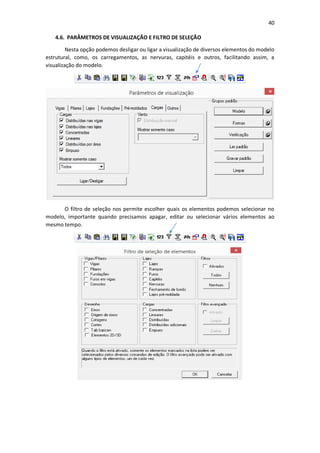

4.6. PARÂMETROS DE VISUALIZAÇÃO E FILTRO DE SELEÇÃO .........................................40
4.7. CONSISTÊNCIA DA PLANTA E PROCESSAMENTO DO PAVIMENTO ..........................41
4.8. VISUALIZAÇÃO 3D...................................................................................................41
4.9. SALVANDO O MODELO ESTRUTURAL......................................................................41
5. PROCESSAMENTO DO EDIFÍCIO: .....................................................................................42

3

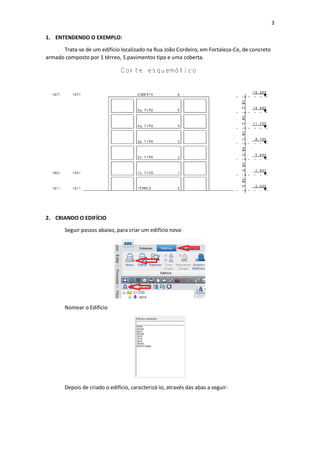

1. ENTENDENDO O EXEMPLO:
Trata-se de um edifício localizado na Rua João Cordeiro, em Fortaleza-Ce, de concreto
armado composto por 1 térreo, 5 pavimentos tipo e uma coberta.
2. CRIANDO O EDIFÍCIO
Seguir passos abaixo, para criar um edifício novo
Nomear o Edifício
Depois de criado o edifício, caracterizá-lo, através das abas a seguir:

4

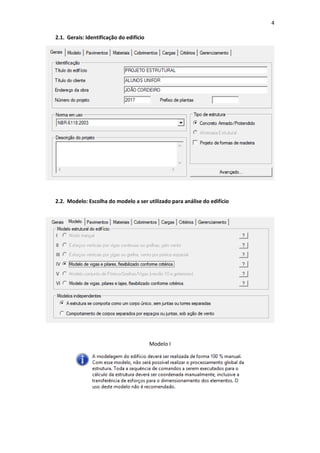

2.1. Gerais: Identificação do edifício
2.2. Modelo: Escolha do modelo a ser utilizado para análise do edifício
Modelo I

5

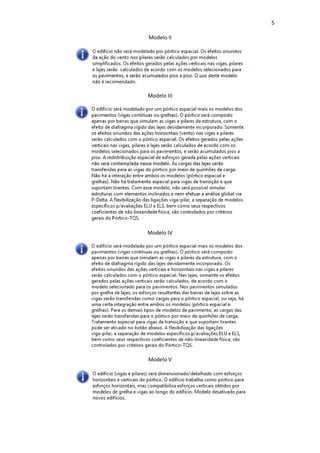

Modelo II
Modelo III
Modelo IV
Modelo V

6

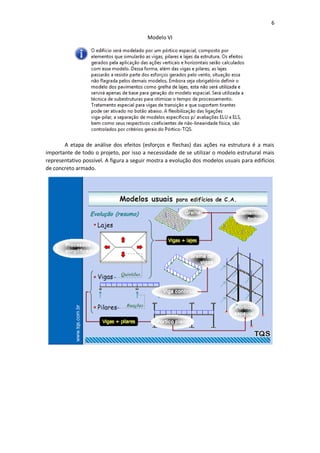

Modelo VI
A etapa de análise dos efeitos (esforços e flechas) das ações na estrutura é a mais
importante de todo o projeto, por isso a necessidade de se utilizar o modelo estrutural mais
representativo possível. A figura a seguir mostra a evolução dos modelos usuais para edifícios
de concreto armado.

7

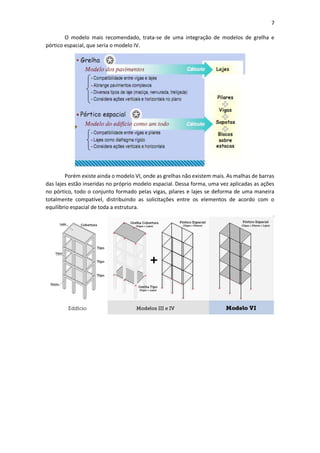

O modelo mais recomendado, trata-se de uma integração de modelos de grelha e
pórtico espacial, que seria o modelo IV.
Porém existe ainda o modelo VI, onde as grelhas não existem mais. As malhas de barras
das lajes estão inseridas no próprio modelo espacial. Dessa forma, uma vez aplicadas as ações
no pórtico, todo o conjunto formado pelas vigas, pilares e lajes se deforma de uma maneira
totalmente compatível, distribuindo as solicitações entre os elementos de acordo com o
equilíbrio espacial de toda a estrutura.

8

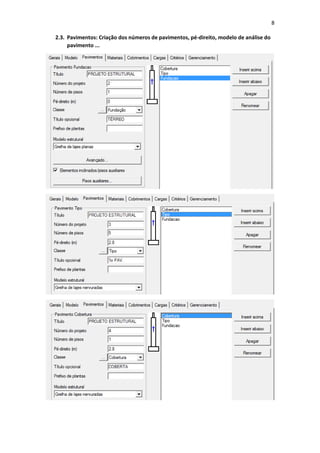

2.3. Pavimentos: Criação dos números de pavimentos, pé-direito, modelo de análise do
pavimento ...

9

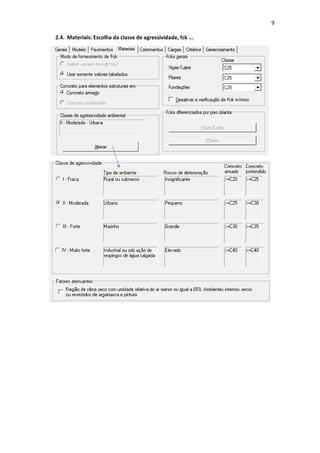

2.4. Materiais: Escolha da classe de agressividade, fck ...

10

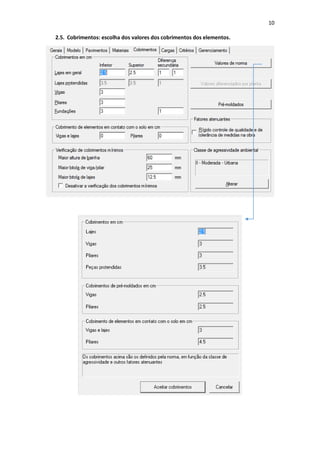

2.5. Cobrimentos: escolha dos valores dos cobrimentos dos elementos.

11

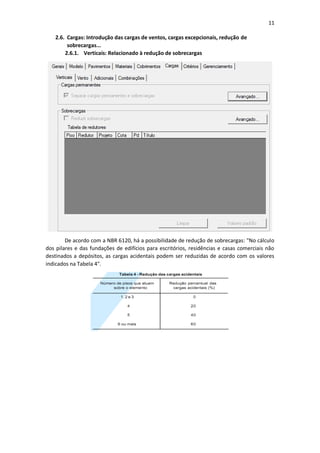

2.6. Cargas: Introdução das cargas de ventos, cargas excepcionais, redução de
sobrecargas...
2.6.1. Verticais: Relacionado à redução de sobrecargas
De acordo com a NBR 6120, há a possibilidade de redução de sobrecargas: "No cálculo
dos pilares e das fundações de edifícios para escritórios, residências e casas comerciais não
destinados a depósitos, as cargas acidentais podem ser reduzidas de acordo com os valores
indicados na Tabela 4".

12

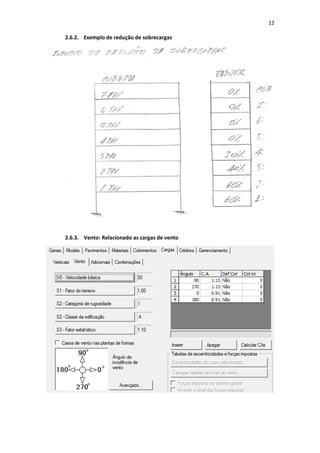

2.6.2. Exemplo de redução de sobrecargas
2.6.3. Vento: Relacionado as cargas de vento

13

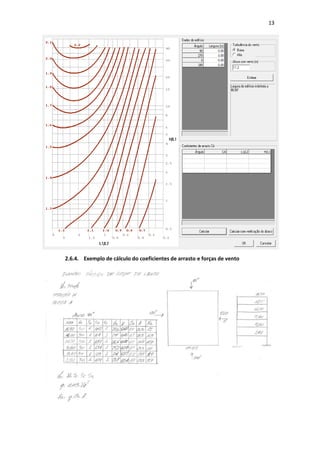

2.6.4. Exemplo de cálculo do coeficientes de arrasto e forças de vento

14

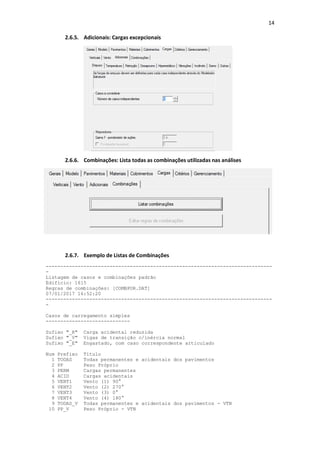

2.6.5. Adicionais: Cargas excepcionais
2.6.6. Combinações: Lista todas as combinações utilizadas nas análises
2.6.7. Exemplo de Listas de Combinações
------------------------------------------------------------------------------
-
Listagem de casos e combinações padrão
Edifício: 1615
Regras de combinações: [COMBPOR.DAT]
07/01/2017 16:52:20
------------------------------------------------------------------------------
-
Casos de carregamento simples
-----------------------------
Sufixo "_R" Carga acidental reduzida
Sufixo "_V" Vigas de transição c/inércia normal
Sufixo "_E" Engastado, com caso correspondente articulado
Num Prefixo Título
1 TODAS Todas permanentes e acidentais dos pavimentos
2 PP Peso Próprio
3 PERM Cargas permanentes
4 ACID Cargas acidentais
5 VENT1 Vento (1) 90°
9 TODAS_V Todas permanentes e acidentais dos pavimentos - VTN
10 PP_V Peso Próprio - VTN

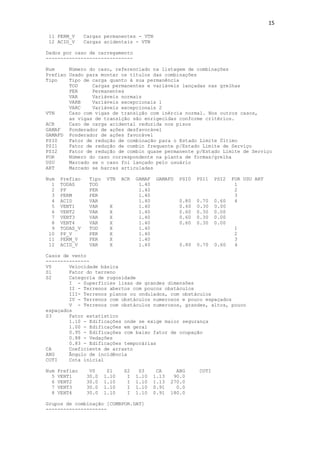

15
11 PERM_V Cargas permanentes - VTN
12 ACID_V Cargas acidentais - VTN
Dados por caso de carregamento
------------------------------
Num Número do caso, referenciado na listagem de combinações
Prefixo Usado para montar os títulos das combinações
Tipo Tipo de carga quanto à sua permanência
TOD Cargas permanentes e variáveis lançadas nas grelhas
PER Permanentes
VAR Variáveis normais
VARB Variáveis excepcionais 1
VARC Variáveis excepcionais 2
VTN Caso com vigas de transição com inércia normal. Nos outros casos,
as vigas de transição são enrigecidas conforme critérios.
ACR Caso de carga acidental reduzida nos pisos
GAMAF Ponderador de ações desfavorável
GAMAFD Ponderador de ações favorável
PSI0 Fator de redução de combinação para o Estado Limite Último
PSI1 Fator de redução de combin frequente p/Estado Limite de Serviço
PSI2 Fator de redução de combin quase permanente p/Estado Limite de Serviço
FOR Número do caso correspondente na planta de formas/grelha
USU Marcado se o caso foi lançado pelo usuário
ART Marcado se barras articuladas
Num Prefixo Tipo VTN ACR GAMAF GAMAFD PSI0 PSI1 PSI2 FOR USU ART
1 TODAS TOD 1.40 1
2 PP PER 1.40 2
3 PERM PER 1.40 3
4 ACID VAR 1.40 0.80 0.70 0.60 4
5 VENT1 VAR X 1.40 0.60 0.30 0.00
6 VENT2 VAR X 1.40 0.60 0.30 0.00
7 VENT3 VAR X 1.40 0.60 0.30 0.00
8 VENT4 VAR X 1.40 0.60 0.30 0.00
9 TODAS_V TOD X 1.40 1
10 PP_V PER X 1.40 2
11 PERM_V PER X 1.40 3
12 ACID_V VAR X 1.40 0.80 0.70 0.60 4
Casos de vento
---------------
V0 Velocidade básica
S1 Fator do terreno
S2 Categoria de rugosidade
I - Superfícies lisas de grandes dimensões
II - Terrenos abertos com poucos obstáculos
III- Terrenos planos ou ondulados, com obstáculos
IV - Terrenos com obstáculos numerosos e pouco espaçados
V - Terrenos com obstáculos numerosos, grandes, altos, pouco
espaçados
S3 Fator estatístico
1.10 - Edificações onde se exige maior segurança
1.00 - Edificações em geral
0.95 - Edificações com baixo fator de ocupação
0.88 - Vedações
0.83 - Edificações temporárias
CA Coeficiente de arrasto
ANG Ângulo de incidência
COTI Cota inicial
Num Prefixo V0 S1 S2 S3 CA ANG COTI
5 VENT1 30.0 1.10 I 1.10 1.13 90.0
6 VENT2 30.0 1.10 I 1.10 1.13 270.0
7 VENT3 30.0 1.10 I 1.10 0.91 0.0
8 VENT4 30.0 1.10 I 1.10 0.91 180.0

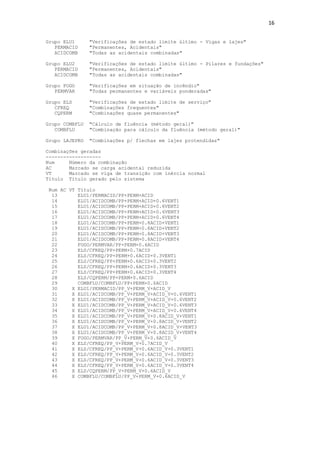

Grupos de combinação [COMBPOR.DAT]
---------------------

16
Grupo ELU1 "Verificações de estado limite último - Vigas e lajes"
PERMACID "Permanentes, Acidentais"
ACIDCOMB "Todas as acidentais combinadas"
Grupo ELU2 "Verificações de estado limite último - Pilares e fundações"
PERMACID "Permanentes, Acidentais"
ACIDCOMB "Todas as acidentais combinadas"
Grupo FOGO "Verificações em situação de incêndio"
PERMVAR "Todas permanentes e variáveis ponderadas"
Grupo ELS "Verificações de estado limite de serviço"
CFREQ "Combinações frequentes"
CQPERM "Combinações quase permanentes"
Grupo COMBFLU "Cálculo de fluência (método geral)"
COMBFLU "Combinação para cálculo da fluência (método geral)"
Grupo LAJEPRO "Combinações p/ flechas em lajes protendidas"
Combinações geradas
-------------------
Num Número da combinação
AC Marcado se carga acidental reduzida
VT Marcado se viga de transição com inércia normal
Título Título gerado pelo sistema
Num AC VT Título
13 ELU1/PERMACID/PP+PERM+ACID
14 ELU1/ACIDCOMB/PP+PERM+ACID+0.6VENT1
18 ELU1/ACIDCOMB/PP+PERM+0.8ACID+VENT1
22 FOGO/PERMVAR/PP+PERM+0.6ACID
23 ELS/CFREQ/PP+PERM+0.7ACID
24 ELS/CFREQ/PP+PERM+0.6ACID+0.3VENT1
28 ELS/CQPERM/PP+PERM+0.6ACID
29 COMBFLU/COMBFLU/PP+PERM+0.6ACID
30 X ELU1/PERMACID/PP_V+PERM_V+ACID_V
31 X ELU1/ACIDCOMB/PP_V+PERM_V+ACID_V+0.6VENT1
35 X ELU1/ACIDCOMB/PP_V+PERM_V+0.8ACID_V+VENT1
39 X FOGO/PERMVAR/PP_V+PERM_V+0.6ACID_V
40 X ELS/CFREQ/PP_V+PERM_V+0.7ACID_V
41 X ELS/CFREQ/PP_V+PERM_V+0.6ACID_V+0.3VENT1
45 X ELS/CQPERM/PP_V+PERM_V+0.6ACID_V
46 X COMBFLU/COMBFLU/PP_V+PERM_V+0.6ACID_V

17

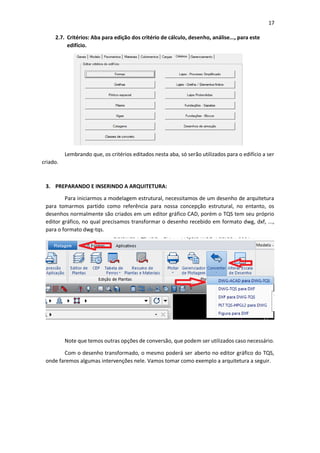

2.7. Critérios: Aba para edição dos critério de cálculo, desenho, análise..., para este
edifício.
Lembrando que, os critérios editados nesta aba, só serão utilizados para o edifício a ser
criado.
3. PREPARANDO E INSERINDO A ARQUITETURA:
Para iniciarmos a modelagem estrutural, necessitamos de um desenho de arquitetura
para tomarmos partido como referência para nossa concepção estrutural, no entanto, os
desenhos normalmente são criados em um editor gráfico CAD, porém o TQS tem seu próprio
editor gráfico, no qual precisamos transformar o desenho recebido em formato dwg, dxf, ...,
para o formato dwg-tqs.
Note que temos outras opções de conversão, que podem ser utilizados caso necessário.
Com o desenho transformado, o mesmo poderá ser aberto no editor gráfico do TQS,
onde faremos algumas intervenções nele. Vamos tomar como exemplo a arquitetura a seguir.

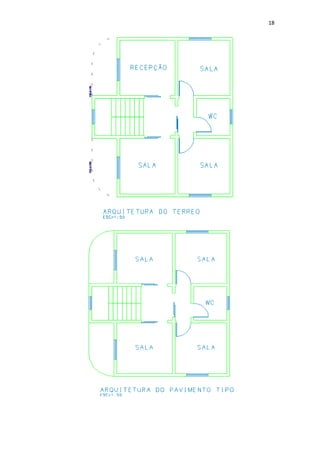

19

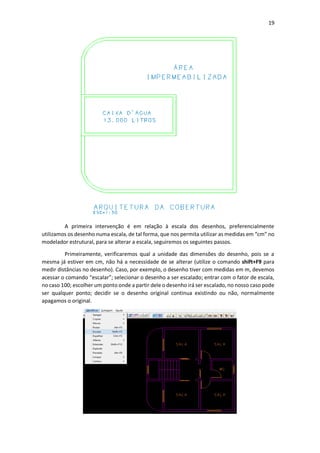

A primeira intervenção é em relação à escala dos desenhos, preferencialmente
utilizamos os desenho numa escala, de tal forma, que nos permita utilizar as medidas em “cm” no
modelador estrutural, para se alterar a escala, seguiremos os seguintes passos.
Primeiramente, verificaremos qual a unidade das dimensões do desenho, pois se a
mesma já estiver em cm, não há a necessidade de se alterar (utilize o comando shift+F9 para
medir distâncias no desenho). Caso, por exemplo, o desenho tiver com medidas em m, devemos
acessar o comando “escalar”; selecionar o desenho a ser escalado; entrar com o fator de escala,
no caso 100; escolher um ponto onde a partir dele o desenho irá ser escalado, no nosso caso pode
ser qualquer ponto; decidir se o desenho original continua existindo ou não, normalmente
apagamos o original.

20
Vale lembrar que estes passos são descritos na tela de comandos do TQS.
...
A segunda intervenção, é colocar todos os desenhos de arquitetura referenciados à uma
origem comum, para tal, escolhemos um ponto em comum em todos os pavimentos e movemos
este ponto para a origem (0,0), desta forma, temos como visualizar no modelador, vários
pavimentos sobrepostos, o que facilita a modelagem da estrutura. O comando a ser utilizado é
o F4 (mover).
Com os desenhos preparados, vamos inseri-los no modelador estrutural, para servir
como referência. Para acessar o modelador, devemos selecionar na árvore do edifício, um
pavimento qualquer. Com o pavimento selecionado, aparecerá na aba de edição, todos os
desenhos ou arquivos passiveis de edição, escolheremos o modelo-estrutural, e acionamos
através do comando editar.
É nesta tela que iremos inserir todos os elementos estruturais, cargas e desenhos de
referência da estrutura, para cada pavimento.

21

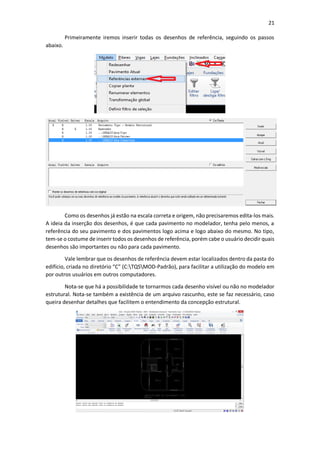

Primeiramente iremos inserir todas os desenhos de referência, seguindo os passos
abaixo.
Como os desenhos já estão na escala correta e origem, não precisaremos edita-los mais.
A ideia da inserção dos desenhos, é que cada pavimento no modelador, tenha pelo menos, a
referência do seu pavimento e dos pavimentos logo acima e logo abaixo do mesmo. No tipo,
tem-se o costume de inserir todos os desenhos de referência, porém cabe o usuário decidir quais
desenhos são importantes ou não para cada pavimento.
Vale lembrar que os desenhos de referência devem estar localizados dentro da pasta do
edifício, criada no diretório “C” (C:TQSMOD-Padrão), para facilitar a utilização do modelo em
por outros usuários em outros computadores.
Nota-se que há a possibilidade te tornarmos cada desenho visível ou não no modelador
estrutural. Nota-se também a existência de um arquivo rascunho, este se faz necessário, caso
queira desenhar detalhes que facilitem o entendimento da concepção estrutural.

22
4. MODELADOR ESTRUTURAL:
Para inserir os elementos no modelador, devemos acessar as abas referentes a cada
elemento, onde há inúmeras opções de edição; a inserção de elementos no modelador é bem
intuitivo e fácil, não requerendo muito desperdício intelectual para tal, porém, a concepção
estrutural deverá estar bem definida pelo usuário (posicionamento dos pilares, vigas, tipologias
das lajes, cargas a serem utilizadas, ...), a seguir algumas considerações a serem feitas sobre a
inserção dos principais elementos estruturais (pilar, viga e laje).
4.1. PILARES
Para inserir pilares no modelador, devemos acessar a aba pilares, onde há inúmeras
opções de edição de pilares.
A opção de “inserir pilares” e “dados atuais”, possuem o mesmo objetivo, porém a
opção de “dados atuais” grava os dados para serem inseridos consecutivamente, ideal quando
temos pilares iguais, caso necessite alterar os dados, edite os “dados atuais”.
4.1.1. Identificação
Nesta aba, temos a opção de numerar o pilar, inserir um título opcional e definir se o
mesmo pode ou não ser renumerado futuramente.

23

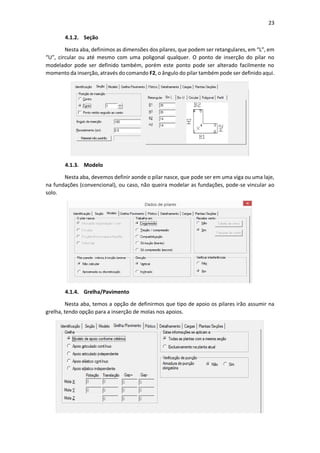

4.1.2. Seção
Nesta aba, definimos as dimensões dos pilares, que podem ser retangulares, em “L”, em
“U”, circular ou até mesmo com uma poligonal qualquer. O ponto de inserção do pilar no
modelador pode ser definido também, porém este ponto pode ser alterado facilmente no
momento da inserção, através do comando F2, o ângulo do pilar também pode ser definido aqui.
4.1.3. Modelo
Nesta aba, devemos definir aonde o pilar nasce, que pode ser em uma viga ou uma laje,
na fundações (convencional), ou caso, não queira modelar as fundações, pode-se vincular ao
solo.
4.1.4. Grelha/Pavimento
Nesta aba, temos a opção de definirmos que tipo de apoio os pilares irão assumir na
grelha, tendo opção para a inserção de molas nos apoios.

24

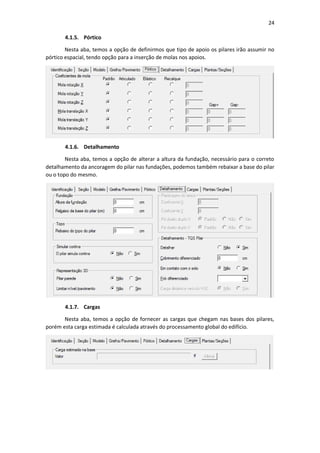

4.1.5. Pórtico
Nesta aba, temos a opção de definirmos que tipo de apoio os pilares irão assumir no
pórtico espacial, tendo opção para a inserção de molas nos apoios.
4.1.6. Detalhamento
Nesta aba, temos a opção de alterar a altura da fundação, necessário para o correto
detalhamento da ancoragem do pilar nas fundações, podemos também rebaixar a base do pilar
ou o topo do mesmo.
4.1.7. Cargas
Nesta aba, temos a opção de fornecer as cargas que chegam nas bases dos pilares,
porém esta carga estimada é calculada através do processamento global do edifício.

25
4.1.8. Plantas/Seções
Nesta aba, definimos em que pavimento o pilar nasce e morre.
4.1.9. Pontos fixos
Os pontos fixos dos pilares são importantes, pois caso tenhamos pilares variáveis ao longo da
altura, é a partir deles que a seção começa a variar, impedindo variações indesejadas.

26
4.1.10. Disposição dos pilares do exemplo
4.2. VIGAS
Para inserir vigas no modelador, devemos acessar a aba vigas, onde há inúmeras opções
de edição de vigas.
Como nos pilares, temos a opção de “inserir” e “dados atuais”.
Nesta aba, temos a opção de numerar a viga, inserir um título opcional e definir se a
mesma pode ou não ser renumerado futuramente.

27

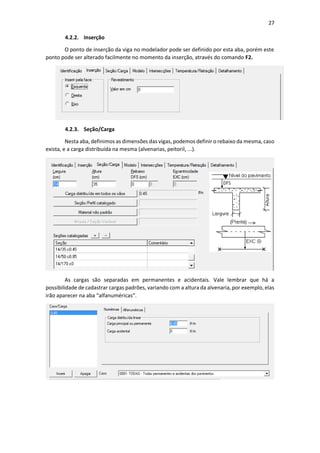

4.2.2. Inserção
O ponto de inserção da viga no modelador pode ser definido por esta aba, porém este
ponto pode ser alterado facilmente no momento da inserção, através do comando F2.
4.2.3. Seção/Carga
Nesta aba, definimos as dimensões das vigas, podemos definir o rebaixo da mesma, caso
exista, e a carga distribuída na mesma (alvenarias, peitoril, ...).
As cargas são separadas em permanentes e acidentais. Vale lembrar que há a
possibilidade de cadastrar cargas padrões, variando com a altura da alvenaria, por exemplo, elas
irão aparecer na aba “alfanuméricas”.

28

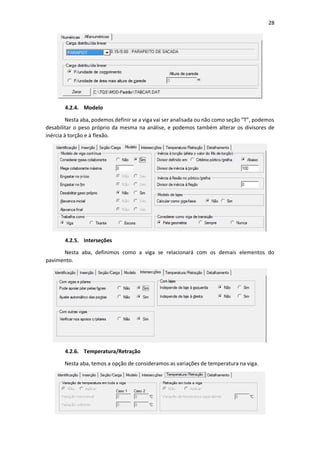

4.2.4. Modelo
Nesta aba, podemos definir se a viga vai ser analisada ou não como seção “T”, podemos
desabilitar o peso próprio da mesma na análise, e podemos também alterar os divisores de
inércia à torção e à flexão.
4.2.5. Interseções
Nesta aba, definimos como a viga se relacionará com os demais elementos do
pavimento.
4.2.6. Temperatura/Retração
Nesta aba, temos a opção de consideramos as variações de temperatura na viga.

29
4.2.7. Detalhamento
Nesta aba, temos algumas opções de detalhamento, como simular cortina, verificação
de pé-direito duplo, protensão, etc.
4.2.8. Definir cruzamento
Quando possuimos vigas apoiadas em outras vigas, devemos definir quem se apoia em
quem, pois isto implica no detalahamento e nos diagramas de esforços de cada viga.
A figura a seguir mostra este caso, no qual a V7 se apoia na V2, representado pelo
símbolo ( ), onde o mesmo sempre é paralelo a viga de apoio.

30
4.2.9. Disposição das vigas do exemplo
4.2.9.1. Tipo
4.2.9.2. Cobertura

31
4.3. LAJES
Para inserir lajes no modelador, devemos acessar a aba lajes, onde há inúmeras opções
de edição de lajes.
Como nos pilares, temos a opção de “inserir” e “dados atuais”.
Nesta aba, temos a opção de numerar a laje, inserir um título opcional e definir se a
mesma pode ou não ser renumerado futuramente.
4.3.2. Seção/Carga
Nesta aba, definimos o tipo de laje que iremos utilizar e suas dimensões, sendo as mais
comuns: maciças, nervuradas T e treliçadas. É nesta aba também que inserimos as cargas
atuantes nas lajes.

32

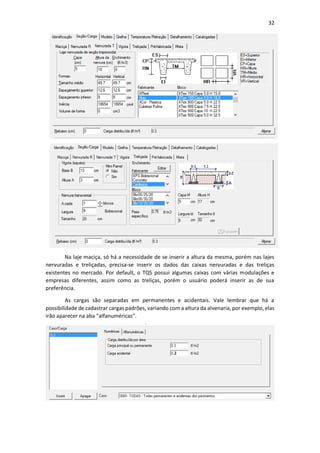

Na laje maciça, só há a necessidade de se inserir a altura da mesma, porém nas lajes
nervuradas e treliçadas, precisa-se inserir os dados das caixas nervuradas e das treliças
existentes no mercado. Por default, o TQS possui algumas caixas com várias modulações e
empresas diferentes, assim como as treliças, porém o usuário poderá inserir as de sua
preferência.
As cargas são separadas em permanentes e acidentais. Vale lembrar que há a
possibilidade de cadastrar cargas padrões, variando com a altura da alvenaria, por exemplo, elas
irão aparecer na aba “alfanuméricas”.

33

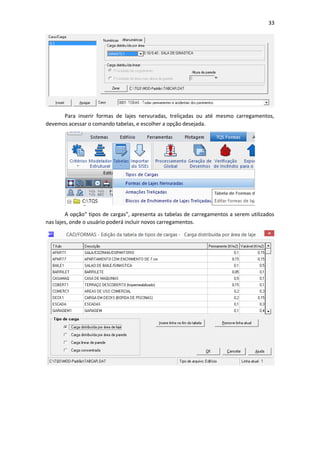

Para inserir formas de lajes nervuradas, treliçadas ou até mesmo carregamentos,
devemos acessar o comando tabelas, e escolher a opção desejada.
A opção” tipos de cargas”, apresenta as tabelas de carregamentos a serem utilizados
nas lajes, onde o usuário poderá incluir novos carregamentos.

34

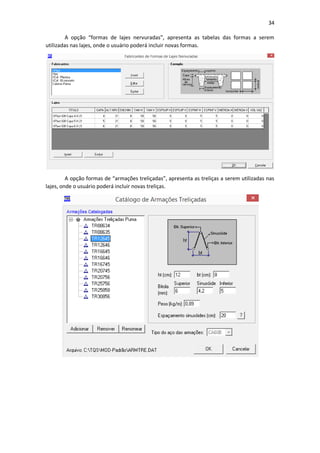

A opção “formas de lajes nervuradas”, apresenta as tabelas das formas a serem
utilizadas nas lajes, onde o usuário poderá incluir novas formas.
A opção formas de “armações treliçadas”, apresenta as treliças a serem utilizadas nas
lajes, onde o usuário poderá incluir novas treliças.

35

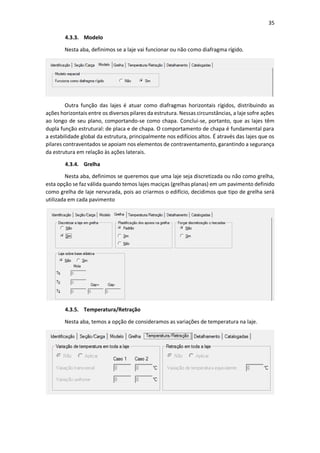

4.3.3. Modelo
Nesta aba, definimos se a laje vai funcionar ou não como diafragma rígido.
Outra função das lajes é atuar como diafragmas horizontais rígidos, distribuindo as
ações horizontais entre os diversos pilares da estrutura. Nessas circunstâncias, a laje sofre ações
ao longo de seu plano, comportando-se como chapa. Conclui-se, portanto, que as lajes têm
dupla função estrutural: de placa e de chapa. O comportamento de chapa é fundamental para
a estabilidade global da estrutura, principalmente nos edifícios altos. É através das lajes que os
pilares contraventados se apoiam nos elementos de contraventamento, garantindo a segurança
da estrutura em relação às ações laterais.
4.3.4. Grelha
Nesta aba, definimos se queremos que uma laje seja discretizada ou não como grelha,
esta opção se faz válida quando temos lajes maciças (grelhas planas) em um pavimento definido
como grelha de laje nervurada, pois ao criarmos o edifício, decidimos que tipo de grelha será
utilizada em cada pavimento
4.3.5. Temperatura/Retração
Nesta aba, temos a opção de consideramos as variações de temperatura na laje.

36
4.3.6. Detalhamento
Nesta aba, temos algumas opções de detalhamento, como verificação de dimensões
mínimas, protensão, etc.
4.3.7. Catalogadas
O TQS grava um arquivo com todos os tipos de lajes e carregamento utilizados neste
edificio, para posterior consulta do usuário.
4.3.8. Inserindo formas nervuradas
Quando utlizamos lajes nervuradas ou treliçadas, precisamos inserir as formas da
nervura, para que a grelha seja desenvolvida. Para tal, temos tres comandos a utilizar: “inserir
forma de nervura”, “copiar forma de nervura” e o “distribuir formas de nervuras”.
Primeiramente, o usuário escolhe a laje e as dimensões das nervuras, que já estão
predefinidas, e inseri em algum ponto de laje, para depois distribui-la ao longo da mesma.

37
4.3.9. Disposição das lajes do exemplo
4.3.9.1. Tipo
4.3.9.2. Cobertura

38

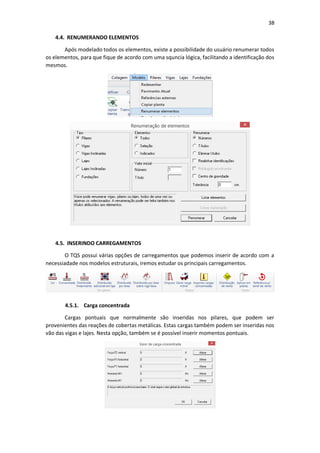

4.4. RENUMERANDO ELEMENTOS
Após modelado todos os elementos, existe a possibilidade do usuário renumerar todos
os elementos, para que fique de acordo com uma squncia lógica, facilitando a identificação dos
mesmos.
4.5. INSERINDO CARREGAMENTOS
O TQS possui várias opções de carregamentos que podemos inserir de acordo com a
necessiadade nos modelos estruturais, iremos estudar os principais carregamentos.
4.5.1. Carga concentrada
Cargas pontuais que normalmente são inseridas nos pilares, que podem ser
provenientes das reações de cobertas metálicas. Estas cargas também podem ser inseridas nos
vão das vigas e lajes. Nesta opção, também se é possível inserir momentos pontuais.

39
4.5.2. Distribuída linearmente
Cargas linerares que normalmente são nas lajes, que podem ser provenientes das
alvenarias nela apoiadas. Estas cargas também podem ser inseridas nos vão das vigas, quando
possuem comprimentos menores que os vão das vigas.
4.5.3. Distribuída por área
Cargas por área que são aplicadas nas lajes, normalmente representam acréscimos de
cargas em regiões pontuais na lajes, como por exemplo, carga de piscina, jardim, máquinas.

40
4.6. PARÂMETROS DE VISUALIZAÇÃO E FILTRO DE SELEÇÃO
Nesta opção podemos desligar ou ligar a visualização de diversos elementos do modelo
estrutural, como, os carregamentos, as nervuras, capitéis e outros, facilitando assim, a
visualização do modelo.
O filtro de seleção nos permite escolher quais os elementos podemos selecionar no
modelo, importante quando precisamos apagar, editar ou selecionar vários elementos ao
mesmo tempo.

41
4.7. CONSISTÊNCIA DA PLANTA E PROCESSAMENTO DO PAVIMENTO
Após inserirmos todos elementos de todos os pavimentos, com seus carregamentos,
devidamente numerados, precisamos verificar rapidamente a consistência das plantas do
pavimentos, para geração correta das formas, caso haja, alguma incompatibilidade nas formas,
o TQS avisará, e o usuário avaliará a importância deste aviso. Lembrando que incompatibilização
nas formas, geram erros graves no processamento, nos fazendo perder tempo computacional
para a correção das mesmas.
Podemos também gerar um relatório com estes resusltados de consistência.
4.8. VISUALIZAÇÃO 3D
Podemos acessar a visualização 3D do edificio, a fim de verificarmos visualmente alguma
incompatibilidade estrutural.
4.9. SALVANDO O MODELO ESTRUTURAL
Devemos salvar nosso modelo estrutural toda vez que fizermos alguma alteração no
mesmo, para evitar perda de informações.

42

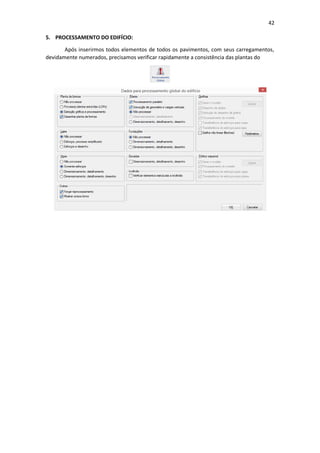

5. PROCESSAMENTO DO EDIFÍCIO:
Após inserirmos todos elementos de todos os pavimentos, com seus carregamentos,
devidamente numerados, precisamos verificar rapidamente a consistência das plantas do

Introdução ao modelamento estrutural de edifícios em software BIM

Recomendados

Recomendados

Mais conteúdo relacionado

Mais procurados

Mais procurados (20)

Destaque

Destaque (7)

Semelhante a Introdução ao modelamento estrutural de edifícios em software BIM

Semelhante a Introdução ao modelamento estrutural de edifícios em software BIM (20)

Mais de Anderson Carvalho

Mais de Anderson Carvalho (9)

Último

Último (20)

Introdução ao modelamento estrutural de edifícios em software BIM
