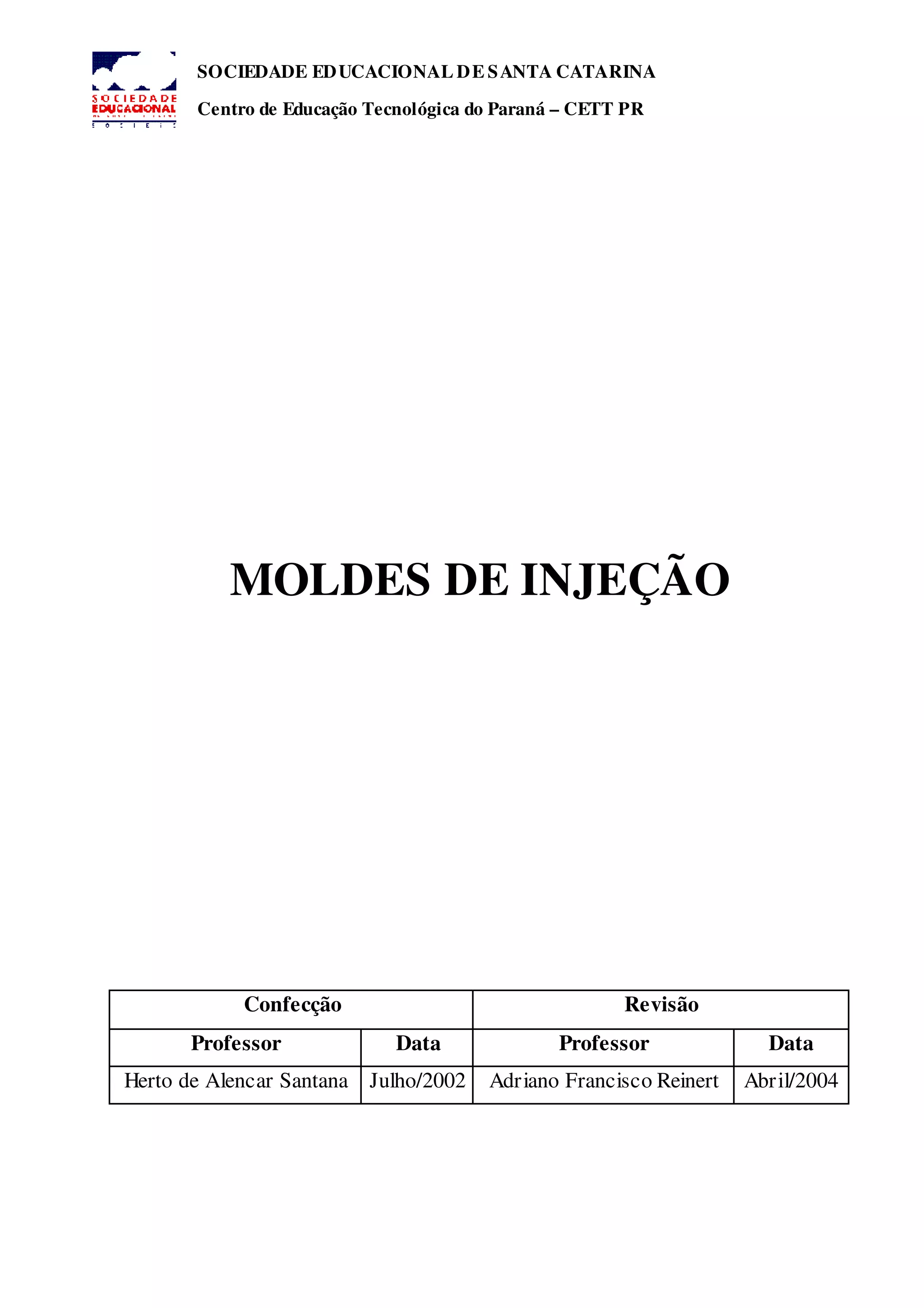

Apostila moldes

SOCIEDADE EDUCACIONAL DE SANTA CATARINA
Centro de Educação Tecnológica do Paraná – CETT PR
MOLDES DE INJEÇÃO
Confecção Revisão
Professor Data Professor Data
Herto de Alencar Santana Julho/2002 Adriano Francisco Reinert Abril/2004

1

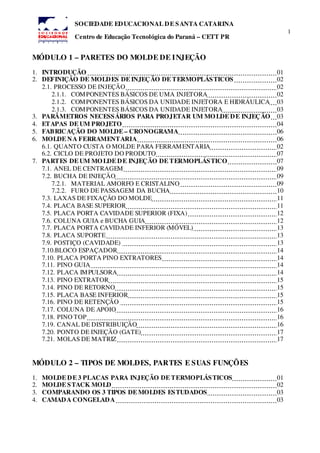

MÓDULO 1 – PARETES DO MOLDE DE INJEÇÃO
1. INTRODUÇÃO 01
2. DEFINIÇÃO DE MOLDES DE INJEÇÃO DE TERMOPLÁSTICOS 02
2.1. PROCESSO DE INJEÇÃO 02
2.1.1. COMPONENTES BÁSICOS DE UMA INJETORA 02
2.1.2. COMPONENTES BÁSICOS DA UNIDADE INJETORA E HIDRÁULICA 03
2.1.3. COMPONENTES BÁSICOS DA UNIDADE INJETORA 03
3. PARÂMETROS NECESSÁRIOS PARA PROJETAR UM MOLDE DE INJEÇÃO 03
4. ETAPAS DE UM PROJETO 04
5. FABRICAÇÃO DO MOLDE – CRONOGRAMA 06
6. MOLDE NA FERRAMENTARIA 06
6.1. QUANTO CUSTA O MOLDE PARA FERRAMENTARIA 02
6.2. CICLO DE PROJETO DO PRODUTO 07
7. PARTES DE UM MOLDE DE INJEÇÃO DE TERMOPLÁSTICO 07
7.1. ANEL DE CENTRAGEM 09
7.2. BUCHA DE INJEÇÃO 09
7.2.1. MATERIAL AMORFO E CRISTALINO 09
7.2.2. FURO DE PASSAGEM DA BUCHA 10
7.3. LAXAS DE FIXAÇÃO DO MOLDE 11
7.4. PLACA BASE SUPERIOR 11
7.5. PLACA PORTA CAVIDADE SUPERIOR (FIXA) 12
7.6. COLUNA GUIA e BUCHA GUIA 12
7.7. PLACA PORTA CAVIDADE INFERIOR (MÓVEL) 13
7.8. PLACA SUPORTE 13
7.9. POSTIÇO (CAVIDADE) 13
7.10.BLOCO ESPAÇADOR 14
7.10. PLACA PORTA PINO EXTRATORES 14
7.11. PINO GUIA 14
7.12. PLACA IMPULSORA 14
7.13. PINO EXTRATOR 15
7.14. PINO DE RETORNO 15
7.15. PLACA BASE INFERIOR 15
7.16. PINO DE RETENÇÃO 15
7.17. COLUNA DE APOIO 16
7.18. PINO TOP 16
7.19. CANAL DE DISTRIBUIÇÃO 16
7.20. PONTO DE INJEÇÃO (GATE) 17
7.21. MOLAS DE MATRIZ 17
MÓDULO 2 – TIPOS DE MOLDES, PARTES E SUAS FUNÇÕES
1. MOLDE DE 3 PLACAS PARA INJEÇÃO DE TERMOPLÁSTICOS 01
2. MOLDE STACK MOLD 02
3. COMPARANDO OS 3 TIPOS DE MOLDES ESTUDADOS 03
4. CAMADA CONGELADA 03

2
5. JATO LIVRE 04
6. LINHA DE SOLDA e LINHA DE JUNTA 05
7. CANAIS DE ENCHIMENTO 05
8. BALANCEAMENTO DE CANAIS DE ENCHIMENTO 06
9. POÇO FRIO 06
10. RETENÇÃO DO CANAL DA BUCHA 07
10.1. RETENÇÃO DO CANAL DA BUCHA COM CABEÇA INVERTIDA 07
10.2. RETENÇÃO DO CANAL DA BUCHA COM PINO EM FORMA DEZ 07
10.3. RETENÇÃO DO CANAL DA BUCHA EM FORMA DE ANEL REBAIXADO 07
10.4. RETENÇÃO DO CANAL DA BUCHA COM PINO ARREDONDADO 07
11. GEOMETRIA DOS CANAIS DE ALIMENTAÇÃO (OU ENCHIMENTO) 08
11.1. REDONDO 08
11.2. TRAPEZOIDALMODIFICADO 08
11.3. TRAPEZOIDAL 08
11.4. RETANGULAR ou QUADRADO 08
11.5. MEIA-CANA 08
12. SAÍDAS DE AR 09
13. CANAL DE ENTRADA (GATE) ou PONTO DE INJEÇÃO 10
13.1. FUNÇÃO 10
13.2. TAXA DE CISALHAMENTO 10
13.3. TENSÃO DE CISALHAMENTO 10
13.4. DIMENSIONAMENTO DO GATE 11
13.5. LOCALIZAÇÃO DO GATE 11
14. TIPOS DE CANAL DE ENTRADA (GATE) 11
14.1. GATETIPO ENTRADA RESTRITA RETANGULAR 11
14.1.1. VANTAGENS 11
14.1.2. DESVANTAGENS 11
14.1.3. DIMENS. DO GATE TIPO ENTRADA RESTRITA RETANGULAR 12
14.1.4. DIMENS. DO GATE TIPO ENTRADA RESTRITA CIRCULAR 12
14.2. GATETIPO LEQUE 12
14.3. GATETIPO ABA 13
14.4. GATETIPO ENTRADA EM FILME 13
14.5. GATETIPO ENTRADA CAPILAR 13
14.6. GATETIPO DISCO ou DIAFRAGMA 14
14.6.3. PRECISÃO DURANTE O PROCESSO 14
14.7. GATETIPO ENTRADA em ANEL 15
14.8. GATETIPO CUNHA 15
14.9. GATETIO UNHA DE GATO 16

3
14.10. GATETIPO SUBMARINO 16
15. FORMAS DE EXTRAÇÃO DO MOLDADO 16
15.1. TIPOS DE EXTRAÇÃO 16
15.2. EXTRAÇÃO UTILIZANDO O AR COMPRIMIDO 17
15.3. EXTRAÇÃO POR CAMISA 17
15.4. EXTRAÇÃO DE AÇÃO RETARDADA 18
15.5. EXTRAÇÃO FORÇADA 18
15.6. SISTEMA DE EXTRAÇÃO PATENTEADO PELA POLIMOLD 18
15.7. TIPOS DE EXTRATORES 19
15.7.1. PINOS 19
15.7.2. PINÇAS 19
15.7.3. LÂMINAS 19
15.8. EXTRAÇÃO DE GAVETA COM ACIONAMENTO POR PINO ACIONADOR 20
15.9. GAVETA COM ACIONAM. POR CUNHA MECÂNICA E RET. POR MOLAS 21
15.10. ACIONAMENTO PRO CUNHA MECÂNICA COM RETORNO PELA CUNHA 21
15.11. ACIONAMENTO POR PISTÃO HIDRÁULICO 22
15.12. ACIONAMENTO POR PINOS ACIONADORES – DETALHES INTERNOS 22
15.13. CUNHA TRAVA DE GAVETA 23
MÓDULO 3 – SISTEMAS DE REFRIGERAÇÃO
1. REFRIGERAÇÃO NOS MOLDES DE INJEÇÃO 01
1.1. CANAIS DE REFRIGERAÇÃO NO MOLDE 01
2. ROTÂMETROS .........02
3. TUBULAÇÃO 02
FLUXO TURBULENTO 02
TRANSFERÊNCIA DE CALOR 02
EFEITOS DA TROCA DE CALOR NO MOLDE 03
MOLDE QUENTE x AUMENTAR PRODUÇÃO 04
4. SISTEMA DE REFRIGERAÇÃO DE CIRCUITO FECHADO 04
REGRAS PARA PROJETO DOS CANAIS DE REFRIGERAÇÃO 05
BAFFLE e BUBLLER 05
REFRIGERAÇÃO A AR 06
5. TORRE DE REFRIGERAÇÃO 06
6. EMPENAMENTO 07
6.1. EMPEN. POR DIFERENÇA ENTREMACHO – CAVIDADE 07
6.2. EMPEN. POR LOCALIZAÇÃO DOS CANAIS DE REFRIGERAÇÃO 07
6.3. EMPEN. POR ENCHIMENTO DESBALANCEADO 07
6.4. EMPEN. POR ORIENTAÇÃO MOLECULAR 08

4
MÓDULO 4 – SISTEMAS DE ALIMENTAÇÃO E FORMAS CONSTRUTIVAS
DE PRODUTOS
1. CÂMARAS QUENTES 01
1.1. TIPOS 01
2. BUCHA QUENTE 01
3. TIPOS DE BICO QUENTE 01
3.1. BICO QUENTE 03
4. TIPOS DESISTEMA DE ALIMENTAÇÃO 04
5. GOTINHA NA PONTA DO BICO 04
6. SISTEMA DE ALIMENTAÇÃO COM ENTRADA DIRETA 04
7. SISTEMA DE ALIMENTAÇÃO COM ENT. RESTRITA COM C. Q. 04
8. SISTEMA DE ALIMENTAÇÃO COM CANAL ISOLADO 04
8.1. VANTAGENS 05
8.2. DESVANTAGENS 05
9. SISTEMA DE ALIMENTAÇÃO DE ALMA QUENTE 05
10. PONTA DO BICO DA CÂMARA QUENTE 05
11. SISTEMA DE ALIMENTAÇÃO COM CANAL QUENTE 06
11.1. VANTAGENS 06
11.2. DESVANTAGENS 06
12. TIPOS DE AGULHAS 07
12.1. AGULHA PARA MATERIAL AMORFO 07
12.2. AGULHA PARA MATERIAL SEMICRISTALINO 07
13. PARTES DE UMA CÂMARA QUENTE 08
14. EXEMPLOS DE CÂMARA QUENTE 10
15. FORMAS CONSTRUTIVAS 12
16. MOLDES QUE NÃO ESTÃO EM PRODUÇÃO 14
17. COMO GUARDAR O MOLDE 14

5
1. INTRODUÇÃO
Pretende-se com este trabalho facilitar, dentro da medida do possível, com informações obtidas
nas áreas de projetos para molde de injeção de termoplásticos, um ótimo aproveitamento do curso de
moldes.
Um objeto de material plástico toma sua forma física e suas dimensões em um dispositivo
denominado molde, que é a cavidade negativa do objeto a moldar.
Para que o projeto de um molde esteja em condições de ser aprovado, é necessário dimensionar
os componentes de tal forma que tenha o mínimo de material e sejam compatíveis com a resistência
mecânica exigida.
2. DEFINIÇÃO DE MOLDES DE INJEÇÃO DE TERMOPLÁSTICOS
É uma unidade completa capaz de reproduzir formas geométricas desejadas através de
cavidades que possuem os formatos e dimensões do produto desejado.
É dividido basicamente em 2 partes (figura 1 e 2):
a) 1
a
Conjunto Superior,
b) 2
a
Conjunto Inferior.
Essa divisão é baseada na linha de fechamento do molde que permite a retirada do produto.
É fixado na máquina injetora pelas placas através de presilhas ou garras especiais, calços e
parafusos.
O conjunto superior é fixado na parte fixa da máquina e o conjunto inferior na placa móvel da
injetora.

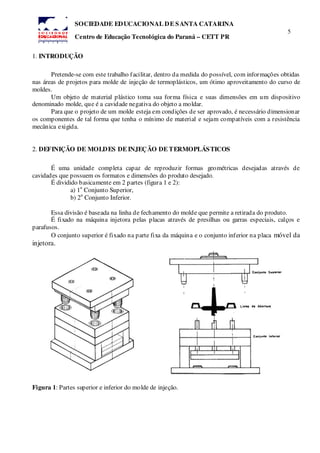

Figura 1: Partes superior e inferior do molde de injeção.

6
2.1. PROCESSO DE INJEÇÃO
2.1.1. COMPONENTES BÁSICOS DE UMA INJETORA

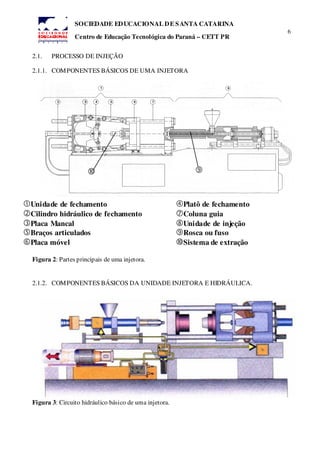

Figura 2: Partes principais de uma injetora.
2.1.2. COMPONENTES BÁSICOS DA UNIDADE INJETORA E HIDRÁULICA.
Figura 3: Circuito hidráulico básico de uma injetora.
Unidade de fechamento Platô de fechamento
Cilindro hidráulico de fechamento Coluna guia
Placa Mancal Unidade de injeção
Braços articulados Rosca ou fuso
Placa móvel Sistema de extração

7
2.1.3. COMPONENTES BÁSICOS DA UNIDADE DE INJEÇÃO

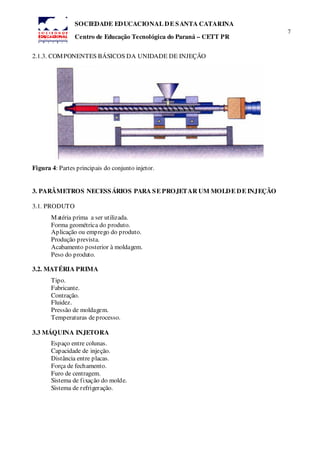

Figura 4: Partes principais do conjunto injetor.
3. PARÂMETROS NECESSÁRIOS PARA SE PROJETAR UM MOLDE DE INJEÇÃO
3.1. PRODUTO
Matéria prima a ser utilizada.
Forma geométrica do produto.
Aplicação ou emprego do produto.
Produção prevista.
Acabamento posterior à moldagem.
Peso do produto.
3.2. MATÉRIA PRIMA
Tipo.
Fabricante.
Contração.
Fluidez.
Pressão de moldagem.
Temperaturas deprocesso.
3.3 MÁQUINA INJETORA
Espaço entre colunas.
Capacidade de injeção.
Distância entre placas.
Força de fechamento.
Furo de centragem.
Sistema de fixação do molde.
Sistema de refrigeração.

8

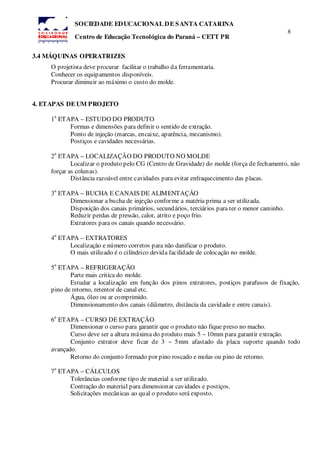

3.4 MÁQUINAS OPERATRIZES
O projetista deve procurar facilitar o trabalho da ferramentaria.
Conhecer os equipamentos disponíveis.
Procurar diminuir ao máximo o custo do molde.
4. ETAPAS DE UM PROJETO
1
a
ETAPA – ESTUDO DO PRODUTO
Formas e dimensões para definir o sentido de extração.
Ponto de injeção (marcas, encaixe, aparência, mecanismo).
Postiços e cavidades necessárias.
2
a
ETAPA – LOCALIZAÇÃO DO PRODUTO NO MOLDE
Localizar o produto pelo CG (Centro de Gravidade) do molde (força de fechamento, não
forçar as colunas).
Distância razoável entre cavidades para evitar enfraquecimento das placas.
3
a
ETAPA – BUCHA E CANAIS DE ALIMENTAÇÃO
Dimensionar a bucha de injeção conforme a matéria prima a ser utilizada.
Disposição dos canais primários, secundários, terciários para ter o menor caminho.
Reduzir perdas de pressão, calor, atrito e poço frio.
Extratores para os canais quando necessário.
4
a
ETAPA – EXTRATORES
Localização e número corretos para não danificar o produto.
O mais utilizado é o cilíndrico devida facilidade de colocação no molde.
5
a
ETAPA – REFRIGERAÇÃO
Parte mais critica do molde.
Estudar a localização em função dos pinos extratores, postiços parafusos de fixação,
pino de retorno, retentor de canal etc.
Água, óleo ou ar comprimido.
Dimensionamento dos canais (diâmetro, distância da cavidade e entre canais).
6
a
ETAPA – CURSO DE EXTRAÇÃO
Dimensionar o curso para garantir que o produto não fique preso no macho.
Curso deve ser a altura máxima do produto mais 5 ~ 10mm para garantir extração.
Conjunto extrator deve ficar de 3 ~ 5mm afastado da placa suporte quando todo
avançado.
Retorno do conjunto formado por pino roscado e molas ou pino de retorno.
7
a
ETAPA – CÁLCULOS
Tolerâncias conforme tipo de material a ser utilizado.
Contração do material para dimensionar cavidades e postiços.
Solicitações mecânicas ao qual o produto será exposto.

9

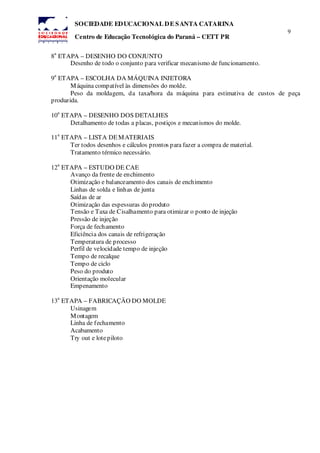

8
a
ETAPA – DESENHO DO CONJUNTO
Desenho de todo o conjunto para verificar mecanismo de funcionamento.
9
a
ETAPA – ESCOLHA DA MÁQUINA INJETORA
Máquina compatível às dimensões do molde.
Peso da moldagem, da taxa/hora da máquina para estimativa de custos de peça
produzida.
10
a
ETAPA – DESENHO DOS DETALHES
Detalhamento de todas a placas, postiços e mecanismos do molde.
11
a
ETAPA – LISTA DEMATERIAIS
Ter todos desenhos e cálculos prontos para fazer a compra de material.
Tratamento térmico necessário.
12
a
ETAPA – ESTUDO DE CAE
Avanço da frente de enchimento
Otimização e balanceamento dos canais de enchimento
Linhas de solda e linhas de junta
Saídas de ar
Otimização das espessuras do produto
Tensão e Taxa de Cisalhamento para otimizar o ponto de injeção
Pressão de injeção
Força de fechamento
Eficiência dos canais de refrigeração
Temperatura de processo
Perfil de velocidade tempo de injeção
Tempo de recalque
Tempo de ciclo
Peso do produto
Orientação molecular
Empenamento
13
a
ETAPA – FABRICAÇÃO DO MOLDE
Usinagem
Montagem
Linha de fechamento
Acabamento
Try out e lotepiloto

10
5. FABRICAÇÃO DO MOLDE - CRONOGRAMA
CAD (Modelamento 3D) PROTÓTIPO (Prototipagem Rápida)
CAD (Alterações) CAE/CAD (Simulação)
CAD/CAM (Usinagem) Usinagem (fabricação do molde)
Try Out (1
o
Try out) Retrabalho no Molde (Ajustes Finais)
Try Out (Lotepiloto para aprovação do cliente).

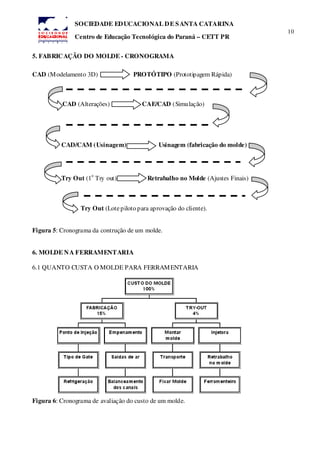

Figura 5: Cronograma da contrução de um molde.
6. MOLDE NA FERRAMENTARIA
6.1 QUANTO CUSTA O MOLDE PARA FERRAMENTARIA
Figura 6: Cronograma de avaliação do custo de um molde.

11
6.2 CICLO DE PROJETO DO PRODUTO

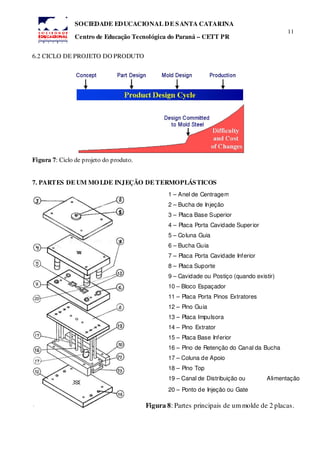

Figura 7: Ciclo de projeto do produto.
7. PARTES DE UM MOLDE INJEÇÃO DE TERMOPLÁSTICOS
.
1 – Anel de Centragem
2 – Bucha de Injeção
3 – Placa Base Superior
4 – Placa Porta Cavidade Superior
5 – Coluna Guia
6 – Bucha Guia
7 – Placa Porta Cavidade Inferior
8 – Placa Suporte
9 – Cavidade ou Postiço (quando existir)
10 – Bloco Espaçador
11 – Placa Porta Pinos Extratores
12 – Pino Guia
13 – Placa Impulsora
14 – Pino Extrator
15 – Placa Base Inferior
16 – Pino de Retenção do Canal da Bucha
17 – Coluna de Apoio
18 – Pino Top
19 – Canal de Distribuição ou Alimentação
20 – Ponto de Injeção ou Gate
Figura 8: Partes principais de ummolde de 2 placas.

12

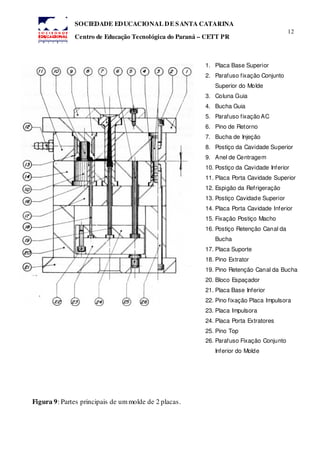

Figura 9: Partes principais de ummolde de 2 placas.
1. Placa Base Superior
2. Parafuso fixação Conjunto
Superior do Molde
3. Coluna Guia
4. Bucha Guia
5. Parafuso fixação AC
6. Pino de Retorno
7. Bucha de Injeção
8. Postiço da Cavidade Superior
9. Anel de Centragem
10. Postiço da Cavidade Inferior
11. Placa Porta Cavidade Superior
12. Espigão da Refrigeração
13. Postiço Cavidade Superior
14. Placa Porta Cavidade Inferior
15. Fixação Postiço Macho
16. Postiço Retenção Canal da
Bucha
17. Placa Suporte
18. Pino Extrator
19. Pino Retenção Canal da Bucha
20. Bloco Espaçador
21. Placa Base Inferior
22. Pino fixação Placa Impulsora
23. Placa Impulsora
24. Placa Porta Extratores
25. Pino Top
26. Parafuso Fixação Conjunto
Inferior do Molde

13

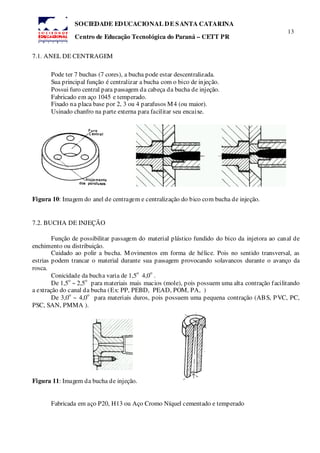

7.1. ANEL DE CENTRAGEM
Pode ter 7 buchas (7 cores), a bucha pode estar descentralizada.
Sua principal função é centralizar a bucha com o bico de injeção.
Possui furo central para passagem da cabeça da bucha de injeção.
Fabricado em aço 1045 e temperado.
Fixado na placa base por 2, 3 ou 4 parafusos M4 (ou maior).
Usinado chanfro na parte externa para facilitar seu encaixe.
Figura 10: Imagem do anel de centragem e centralização do bico com bucha de injeção.
7.2. BUCHA DE INJEÇÃO
Função de possibilitar passagem do material plástico fundido do bico da injetora ao canal de
enchimento ou distribuição.
Cuidado ao polir a bucha. Movimentos em forma de hélice. Pois no sentido transversal, as
estrias podem trancar o material durante sua passagem provocando solavancos durante o avanço da
rosca.
Conicidade da bucha varia de 1,5
o
4,0
o
.
De 1,5
o
~ 2,5
o
para materiais mais macios (mole), pois possuem uma alta contração facilitando
a extração do canal da bucha (Ex: PP, PEBD, PEAD, POM, PA, )
De 3,0
o
~ 4,0
o
para materiais duros, pois possuem uma pequena contração (ABS, PVC, PC,
PSC, SAN, PMMA ).
Figura 11: Imagem da bucha de injeção.
Fabricada em aço P20, H13 ou Aço Cromo Níquel cementado e temperado

14
Tipos de bucha de injeção: 30
o
, 45
o
, 60
o
e Chata .
Raio da ponta da rosca R = 32mm e da bucha R = 34mm.
7.2.1. MATERIAL AMORFO E CRISTALINO
Amorfo Cristalino
Possui estrutura molecular desordenada .
Pouca contração durante congelamento.
Conicidade da bucha de 3,0
o
~ 4,0
o
.
PC, PMMA.
Possui estrutura molecular mais ordenada (exceto
durante estado fundido).
Muita contração durante congelamento.
Conicidade da bucha de 1,5
o
~ 3,0
o
.
POM, PA.

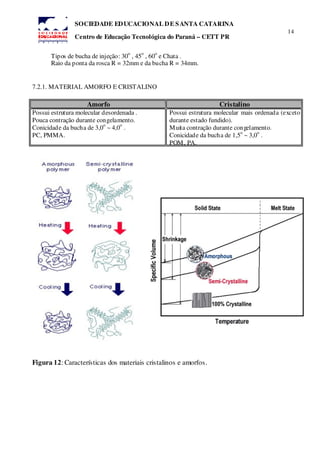

Figura 12: Características dos materiais cristalinos e amorfos.

15

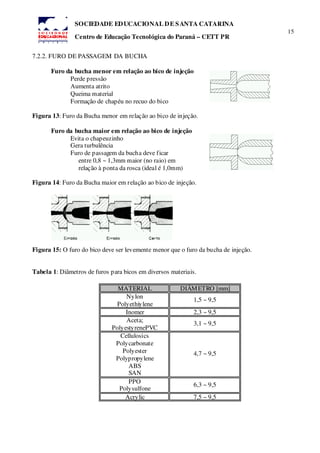

7.2.2. FURO DE PASSAGEM DA BUCHA
Furo da bucha menor em relação ao bico de injeção
Perde pressão
Aumenta atrito
Queima material
Formação de chapéu no recuo do bico
Figura 13: Furo da Bucha menor em relação ao bico de injeção.
Furo da bucha maior em relação ao bico de injeção
Evita o chapeuzinho
Gera turbulência
Furo de passagem da bucha deve ficar
entre 0,8 ~ 1,3mm maior (no raio) em
relação à ponta da rosca (ideal é 1,0mm)
Figura 14: Furo da Bucha maior em relação ao bico de injeção.
Figura 15: O furo do bico deve ser levemente menor que o furo da bucha de injeção.
Tabela 1: Diâmetros de furos para bicos em diversos materiais.
MATERIAL DIÂMETRO [mm]
Nylon
Polyethiylene
1,5 ~ 9,5
Inomer 2,3 ~ 9,5
Aceta;
PolyestyrenePVC
3,1 ~ 9,5
Cellulosics
Polycarbonate
Polyester
Polypropylene
ABS
SAN
4,7 ~ 9,5
PPO
Polysulfone
6,3 ~ 9,5
Acrylic 7,5 ~ 9,5

16
7.3. LAXAS DE FIXAÇÃO DO MOLDE
Altura do calço (alinhamento e flexão).
Recartilhado na área de contato.
P = F/A (quanto menor área de contato, maior pressão de aperto).
Altura da porca e filetes.
Figura 16: Laxa de fixação. Figura 17: Detalhe do recartilhado.
7.4. PLACA BASE SUPERIOR
Também denominada Placa Base Superior ou Placa de Fixação.
Construída em Aço Baixo Carbono 1045 ou H13.
Função de fixar o conjunto superior do molde à injetora através das abas laterais ou rasgos por
meio das laxas.
Usinado os rebaixos para alojar parafusos de fixação do anel de centragem.
Aloja a bucha de injeção, cabeça dos postiços e colunas guias.
Figura 18: Placa base superior.
7.5. PLACA PORTA CAVIDADE SUPERIOR (Fixa)
Também chamada de Placa Cavidade, Placa Porta Postiço Superior.
Função de alojar as cavidades ou postiços da cavidade.

17
Aloja:
colunas guias,
bucha de injeção,
roscas dos parafusos de fixação,
sistema de refrigeração das cavidades,
canais de enchimento ou distribuição.
Determina a linha de fechamento.
Fabricada em Aço de Baixo Carbono 1045 ou H13.
Postiços fabricados em Aço H13, P20, P40, P50, Cromo Molibdênio ou Aço Inox.
Vantagem dos postiços no tratamento térmico do resto do conjunto não sofrer deformações
devido ao processo.
Figura 19: Placa porta cavidade superior (Fixa).

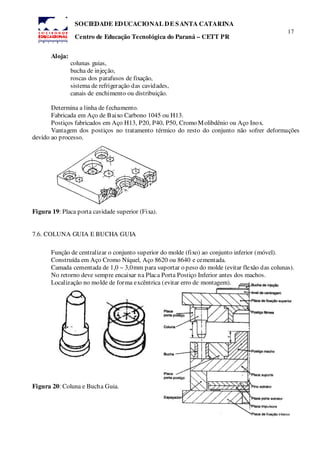

7.6. COLUNA GUIA E BUCHA GUIA
Função de centralizar o conjunto superior do molde (fixo) ao conjunto inferior (móvel).
Construída em Aço Cromo Níquel, Aço 8620 ou 8640 e cementada.
Camada cementada de 1,0 ~ 3,0mm para suportar o peso do molde (evitar flexão das colunas).
No retorno deve sempre encaixar na Placa Porta Postiço Inferior antes dos machos.
Localização no molde de forma excêntrica (evitar erro de montagem).
Figura 20: Coluna e Bucha Guia.

18

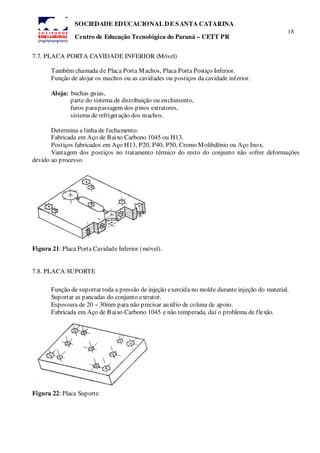

7.7. PLACA PORTA CAVIDADE INFERIOR (Móvel)
Também chamada de Placa Porta Machos, Placa Porta Postiço Inferior.
Função de alojar os machos ou as cavidades ou postiços da cavidade inferior.
Aloja: buchas guias,
parte do sistema de distribuição ou enchimento,
furos parapassagem dos pinos extratores,
sistema de refrigeração dos machos.
Determina a linha de fechamento.
Fabricada em Aço de Baixo Carbono 1045 ou H13.
Postiços fabricados em Aço H13, P20, P40, P50, Cromo Molibdênio ou Aço Inox.
Vantagem dos postiços no tratamento térmico do resto do conjunto não sofrer deformações
devido ao processo.
Figura 21: Placa Porta Cavidade Inferior (móvel).
7.8. PLACA SUPORTE
Função de suportar toda a pressão de injeção exercida no molde durante injeção do material.
Suportar as pancadas do conjunto extrator.
Espessura de 20 ~ 30mm para não precisar auxílio de coluna de apoio.
Fabricada em Aço de Baixo Carbono 1045 e não temperada, daí o problema de flexão.
Figura 22: Placa Suporte.

19

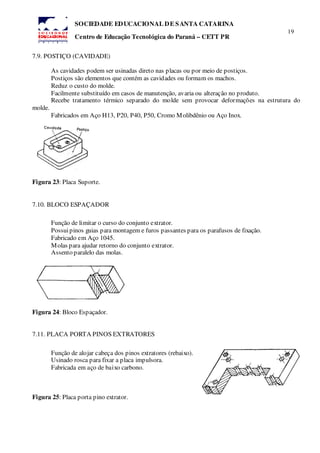

7.9. POSTIÇO (CAVIDADE)
As cavidades podem ser usinadas direto nas placas ou por meio de postiços.
Postiços são elementos que contém as cavidades ou formam os machos.
Reduz o custo do molde.
Facilmente substituído em casos de manutenção, avaria ou alteração no produto.
Recebe tratamento térmico separado do molde sem provocar deformações na estrutura do
molde.
Fabricados em Aço H13, P20, P40, P50, Cromo Molibdênio ou Aço Inox.
Figura 23: Placa Suporte.
7.10. BLOCO ESPAÇADOR
Função de limitar o curso do conjunto extrator.
Possuipinos guias para montagem e furos passantes para os parafusos de fixação.
Fabricado em Aço 1045.
Molas para ajudar retorno do conjunto extrator.
Assento paralelo das molas.
Figura 24: Bloco Espaçador.
7.11. PLACA PORTA PINOS EXTRATORES
Função de alojar cabeça dos pinos extratores (rebaixo).
Usinado rosca para fixar a placa impulsora.
Fabricada em aço de baixo carbono.
Figura 25: Placa porta pino extrator.

20

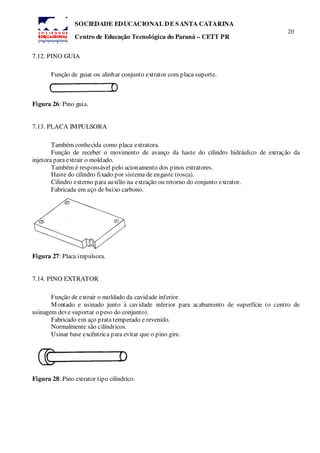

7.12. PINO GUIA
Função de guiar ou alinhar conjunto extrator com placa suporte.
Figura 26: Pino guia.
7.13. PLACA IMPULSORA
Também conhecida como placa extratora.
Função de receber o movimento de avanço da haste do cilindro hidráulico de extração da
injetora para extrair o moldado.
Também é responsável pelo acionamento dos pinos extratores.
Haste do cilindro fixado por sistema de engaste (rosca).
Cilindro externo para auxílio na extração ou retorno do conjunto extrator.
Figura 27: Placa impulsora.
7.14. PINO EXTRATOR
Função de extrair o moldado da cavidade inferior.
Montado e usinado junto à cavidade inferior para acabamento de superfície (o centro de
usinagem deve suportar o peso do conjunto).
Fabricado em aço prata temperado e revenido.
Normalmente são cilíndricos.
Usinar base excêntrica para evitar que o pino gire.
Figura 28: Pino extrator tipo cilindrico.

21
7.15. PINO DE RETORNO
Função de garantir o retorno dos pinos extratores para esses não atingirem as cavidades
superiores.
Fabricado em aço prata temperado e revenido.
São geralmente cilíndricos.
Figura 29: Pino de retorno.
7.16. PLACA BASE INFERIOR
Função de fixar o conjunto inferior do molde á placa móvel da injetora.
Figura 30: Placa base inferior.
7.17. PINO DE RETENÇÃO
Também conhecido como pino de retenção do canal da bucha de injeção ou extrator do canal da
bucha.
Função de extrair o canal da bucha de injeção.
Fabricado em aço prata.
Tipo mais usado é o tipo Z.
Figura 31: Pino de retenção do canal da bucha tipo “Z”..

22

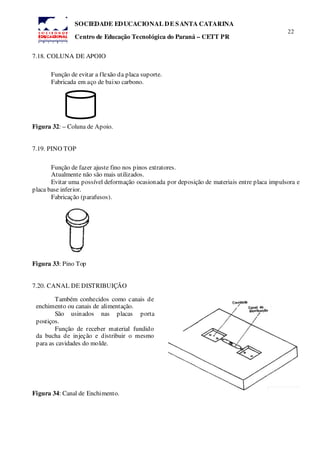

7.18. COLUNA DE APOIO
Função de evitar a flexão da placa suporte.
Figura 32: – Coluna de Apoio.
7.19. PINO TOP
Função de fazer ajuste fino nos pinos extratores.
Atualmente não são mais utilizados.
Evitar uma possível deformação ocasionada por deposição de materiais entre placa impulsora e
placa base inferior.
Fabricação (parafusos).
Figura 33: Pino Top
7.20. CANAL DE DISTRIBUIÇÃO
Figura 34: Canal de Enchimento.
Também conhecidos como canais de
enchimento ou canais de alimentação.
São usinados nas placas porta
postiços.
Função de receber material fundido
da bucha de injeção e distribuir o mesmo
para as cavidades do molde.

23

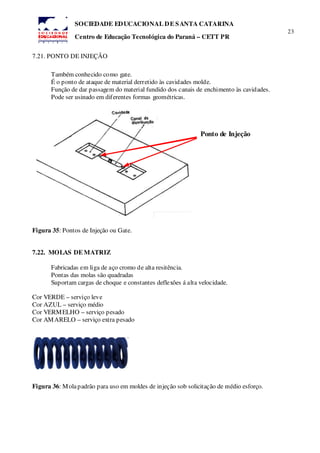

7.21. PONTO DE INJEÇÃO
Também conhecido como gate.
É o ponto de ataque de material derretido às cavidades molde.
Função de dar passagem do material fundido dos canais de enchimento às cavidades.
Pode ser usinado em diferentes formas geométricas.
Figura 35: Pontos de Injeção ou Gate.
7.22. MOLAS DE MATRIZ
Fabricadas em liga de aço cromo de alta resitência.
Pontas das molas são quadradas
Suportam cargas de choque e constantes deflexões á alta velocidade.
Cor VERDE – serviço leve
Cor AZUL – serviço médio
Cor VERMELHO – serviço pesado
Cor AMARELO – serviço extra pesado

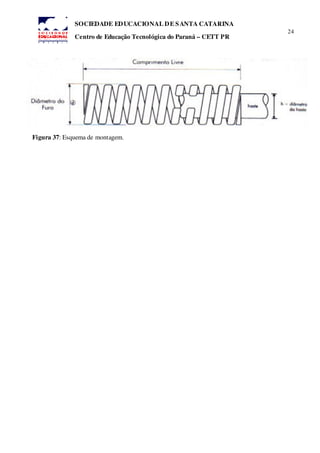

Figura 36: Molapadrão para uso em moldes de injeção sob solicitação de médio esforço.
Ponto de Injeção

24
Figura 37: Esquema de montagem.

SOCIEDADE EDUCACIONAL DE SANTA CATARINA – SOCIESC
CENTRO DE EDUCAÇÃO TECNOLÓGICA TUPY – CETT
1

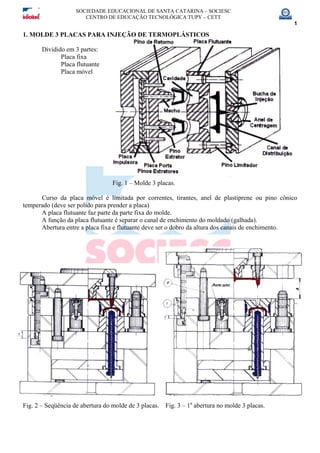

1. MOLDE 3 PLACAS PARA INJEÇÃO DE TERMOPLÁSTICOS
Dividido em 3 partes:
Placa fixa
Placa flutuante
Placa móvel
Fig. 1 – Molde 3 placas.
Curso da placa móvel é limitada por correntes, tirantes, anel de plastiprene ou pino cônico
temperado (deve ser polido para prender a placa)
A placa flutuante faz parte da parte fixa do molde.
A função da placa flutuante é separar o canal de enchimento do moldado (galhada).
Abertura entre a placa fixa e flutuante deve ser o dobro da altura dos canais de enchimento.

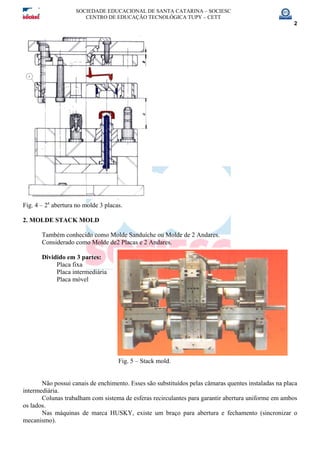

Fig. 2 – Seqüência de abertura do molde de 3 placas. Fig. 3 – 1a
abertura no molde 3 placas.

2
Fig. 4 – 2a
abertura no molde 3 placas.
2. MOLDE STACK MOLD
Também conhecido como Molde Sanduíche ou Molde de 2 Andares.
Considerado como Molde de2 Placas e 2 Andares.
Dividido em 3 partes:
Placa fixa
Placa intermediária
Placa móvel
Fig. 5 – Stack mold.
Não possui canais de enchimento. Esses são substituídos pelas câmaras quentes instaladas na placa
intermediária.
Colunas trabalham com sistema de esferas recirculantes para garantir abertura uniforme em ambos
os lados.
Nas máquinas de marca HUSKY, existe um braço para abertura e fechamento (sincronizar o
mecanismo).

3
Esse tipo de molde sempre tem câmara quente para ganhar ciclo. Pois comparado a um molde de 2
placas temos o dobro de cavidade para um tempo de refrigeração 2 ou 3 segundos maior
Normalmente a bucha de injeção é prolongada. É a bucha que se aproxima do conjunto injetor
rosca mais cilindro.
Objetivo é de ganhar produtividade e indicado para máquinas de grande curso de abertura
Nas máquinas de nova tecnologia, essas consistem de placa fixa e móvel, não contendo mais a
placa mancal.
Os fechamentos tipo tesoura ou joelho, a placa móvel sai completamente da coluna e retorna com
grande precisão.

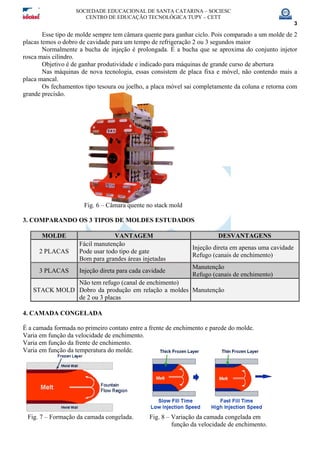

Fig. 6 – Câmara quente no stack mold
3. COMPARANDO OS 3 TIPOS DE MOLDES ESTUDADOS
MOLDE VANTAGEM DESVANTAGENS
2 PLACAS
Fácil manutenção
Pode usar todo tipo de gate
Bom para grandes áreas injetadas
Injeção direta em apenas uma cavidade
Refugo (canais de enchimento)
3 PLACAS Injeção direta para cada cavidade
Manutenção
Refugo (canais de enchimento)
STACK MOLD
Não tem refugo (canal de enchimento)
Dobro da produção em relação a moldes
de 2 ou 3 placas
Manutenção
4. CAMADA CONGELADA
É a camada formada no primeiro contato entre a frente de enchimento e parede do molde.
Varia em função da velocidade de enchimento.
Varia em função da frente de enchimento.
Varia em função da temperatura do molde.
Fig. 7 – Formação da camada congelada. Fig. 8 – Variação da camada congelada em
função da velocidade de enchimento.

4

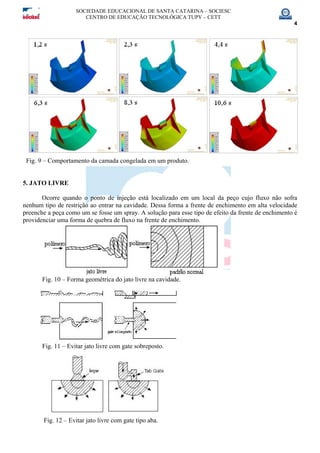

Fig. 9 – Comportamento da camada congelada em um produto.
5. JATO LIVRE
Ocorre quando o ponto de injeção está localizado em um local da peço cujo fluxo não sofra
nenhum tipo de restrição ao entrar na cavidade. Dessa forma a frente de enchimento em alta velocidade
preenche a peça como um se fosse um spray. A solução para esse tipo de efeito da frente de enchimento é
providenciar uma forma de quebra de fluxo na frente de enchimento.
Fig. 10 – Forma geométrica do jato livre na cavidade.
Fig. 11 – Evitar jato livre com gate sobreposto.
Fig. 12 – Evitar jato livre com gate tipo aba.

5
6. LINHA DE SOLDA E LINHA DE JUNTA
Linha de solda – quando as frentes de enchimento se encontram sob um ângulo menor que 117o
Linha de junta – quando as frentes de enchimento se encontram sob um ângulo maior que 117o
Fig. 13 – Formação da linha de solda e linha de junta.
Fig. 14 – Exemplos de linhas de solda e linhas de junta.
Fig. 15 – Encontro da linha de solda em material com carga.
7. CANAIS DE ENCHIMENTO
Função de levar material da bucha de injeção até entrada das cavidades.
Não deve elevar a pressão de injeção.
Promover o mais rápido possível o preenchimento da cavidade.
Seção nem pequena, nem grande (camada congelada).
Não aumentar o ciclo por distância percorrida.
Peso dos canais (reciclagem).
Sistema curto para evitar a perda de calor.
Forma mais recomendada é circular (custo na usinagem).
Pequena área de contato .
Plástico externo congela e forma um isolante para o núcleo.
Menor atrito. Fig. 16 – Nomenclatura dos canais
Canal dever ser usinado nas duas cavidades (extração). de enchimento.
Alinhamento para evitar rebarba no fechamento.
Raios de arredondamento nos cantos vivos.
Evita rompimento do canal durante extração, trinca e concentração de tensões.

6
8. BALANCEAMENTO DE CANAIS DE ENCHIMENTO
Função de preencher todas as cavidades ao mesmo tempo.
Possibilitar o menor tamanho do molde.
Menor caminho da bucha até as cavidades.
Fechamento balanceado (FF localizado no centro do molde para não forçar as colunas).
Reduzir pressão nas cavidades durante preenchimento.

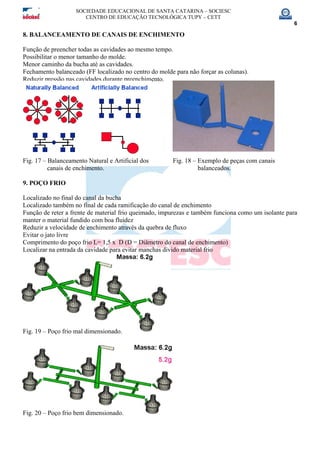

Fig. 17 – Balanceamento Natural e Artificial dos Fig. 18 – Exemplo de peças com canais
canais de enchimento. balanceados.
9. POÇO FRIO
Localizado no final do canal da bucha
Localizado também no final de cada ramificação do canal de enchimento
Função de reter a frente de material frio queimado, impurezas e também funciona como um isolante para
manter o material fundido com boa fluidez
Reduzir a velocidade de enchimento através da quebra de fluxo
Evitar o jato livre
Comprimento do poço frio L= 1,5 x D (D = Diâmetro do canal de enchimento)
Localizar na entrada da cavidade para evitar manchas divido material frio
Fig. 19 – Poço frio mal dimensionado.
Fig. 20 – Poço frio bem dimensionado.

7
10. RETENÇÃO DO CANAL DA BUCHA
10.1. RETENÇÃO DO CANAL DA BUCHA COM CABEÇA INVERTIDA
Quem retém o canal é o molde
Ideal para materiais menos rígidos
Pino de retenção trabalha apenas como extrator
Fig. 21 – Cabeça invertida.
10.2. RETENÇÃO DO CANAL DA BUCHA COM PINO EM FORMA DE Z
Quem retém o canal é o pino de retenção
Cabeça do pino de retenção deve ser quadrada para esse não girar
Serve para qualquer tipo de material
Fig. 22 – Pino em forma de Z.
10.3. RETENÇÃO DO CANAL DA BUCHA EM FORMA DE ANEL REBAIXADO
Quem retém o canal é o molde
Pino de retenção trabalha apenas como extrator
Fig. 23 - Anel rebaixado.
10.4. RETENÇÃO DO CANAL COM PINO ARREDONDADO
Quem retém o canal é o pino de retenção
A ponta arredondada é usinada no próprio pino de retenção
Ponta arredondada torna-se muito frágil (quebra com facilidade)
Pino de retenção trabalha como retentor e extrator de canal de bucha
Fig. 24 – Pino arredondado.

8

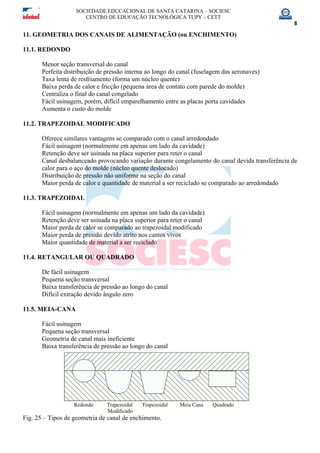

11. GEOMETRIA DOS CANAIS DE ALIMENTAÇÃO (ou ENCHIMENTO)
11.1. REDONDO
Menor seção transversal do canal
Perfeita distribuição de pressão interna ao longo do canal (fuselagem das aeronaves)
Taxa lenta de resfriamento (forma um núcleo quente)
Baixa perda de calor e fricção (pequena área de contato com parede do molde)
Centraliza o final do canal congelado
Fácil usinagem, porém, difícil emparelhamento entre as placas porta cavidades
Aumenta o custo do molde
11.2. TRAPEZOIDAL MODIFICADO
Oferece similares vantagens se comparado com o canal arredondado
Fácil usinagem (normalmente em apenas um lado da cavidade)
Retenção deve ser usinada na placa superior para reter o canal
Canal desbalanceado provocando variação durante congelamento do canal devida transferência de
calor para o aço do molde (núcleo quente deslocado)
Distribuição de pressão não uniforme na seção do canal
Maior perda de calor e quantidade de material a ser reciclado se comparado ao arredondado
11.3. TRAPEZOIDAL
Fácil usinagem (normalmente em apenas um lado da cavidade)
Retenção deve ser usinada na placa superior para reter o canal
Maior perda de calor se comparado ao trapezoidal modificado
Maior perda de pressão devido atrito nos cantos vivos
Maior quantidade de material a ser reciclado
11.4. RETANGULAR OU QUADRADO
De fácil usinagem
Pequena seção transversal
Baixa transferência de pressão ao longo do canal
Difícil extração devido ângulo zero
11.5. MEIA-CANA
Fácil usinagem
Pequena seção transversal
Geometria de canal mais ineficiente
Baixa transferência de pressão ao longo do canal
Redondo Trapezoidal Trapezoidal Meia Cana Quadrado
Modificado
Fig. 25 – Tipos de geometria de canal de enchimento.

9
12. SAÍDA DE AR
A cavidade esta cheia de ar antes de ser preenchida pelo material injetado.
O ar é expulso pela frente de enchimento.
A frente de enchimento deve ser direcionada de tal forma que não aprisione ar dentro da massa
fundida.
As bolhas de ar formadas podem gerar queima de material – efeito diesel.
A saída do ar ocorre pela linha de fechamento, postiços, extratores ou saídas de ar usinadas na
cavidade.
Abertura para saída de ar é em média de 0,02mm.
A velocidade de saída do ar depende da força de fechamento.
A saída de todo o ar da cavidade depende da velocidade de enchimento.

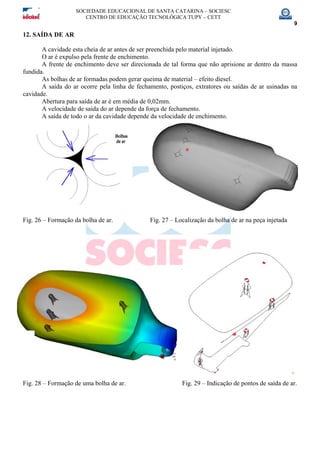

Fig. 26 – Formação da bolha de ar. Fig. 27 – Localização da bolha de ar na peça injetada
Fig. 28 – Formação de uma bolha de ar. Fig. 29 – Indicação de pontos de saída de ar.

10
13. CANAL DE ENTRADA (GATE) ou PONTO DE INJEÇÃO
13.1. FUNÇÃO
Função de ligar o canal de alimentação à cavidade.
Durante seu dimensionamento, cuidados quanto a Taxa e Tensão de Cisalhamento.
Deve ser o menor possível, porém sem provocar quebra de moléculas ou fibras.
Deve ser a última parte do moldado a congelar (possibilitar o recalque e evitar que o material
retorne na .Rosca impossibilitando uma nova dosagem durante a refrigeração).
Permitir separação entre moldado e canal de alimentação sem danificar o moldado.
Separação pode ser manual ou automática.
Reduzir ao máximo marcas no moldado.
13.2. TAXA DE CISALHAMENTO
Define o grau de degradação do material que está entrando na cavidade
O cisalhamento ocorre somente durante passagem do material pelo gate
Esta em função da velocidade de enchimento do material
Dependo das dimensões do gate
Tempo de enchimento
Fluidez do material
Viscosidade do material
Temperatura do material

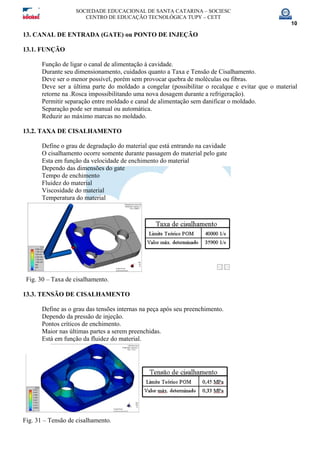

Fig. 30 – Taxa de cisalhamento.
13.3. TENSÃO DE CISALHAMENTO
Define as o grau das tensões internas na peça após seu preenchimento.
Dependo da pressão de injeção.
Pontos críticos de enchimento.
Maior nas últimas partes a serem preenchidas.
Está em função da fluidez do material.
Fig. 31 – Tensão de cisalhamento.

11
13.4. DIMENSIONAMENTO DO GATE
Depende basicamente dos seguintes fatores:
Fluidez do material (pressão, Taxa e tensão de Cisalhamento)
Espessura do produto (pressão de injeção)
Volume a ser injetado (quantidade de gate)
Temperatura do material fundido (recalque)
Temperatura do molde
Dimensionamento ideal é por Experiência ou Estudo de CAE
13.5. LOCALIZAÇÃO DO GATE
Em local pouco ou nada visível
Mais próximo possível do centro da peça (comprimento de fluxo)
Localizar na parte de maior espessura da peça (recalque)
Evitar localizar nas áreas mais tensionadas ou solicitadas mecanicamente
14. TIPOS DE CANAL DE ENTRADA (GATE)

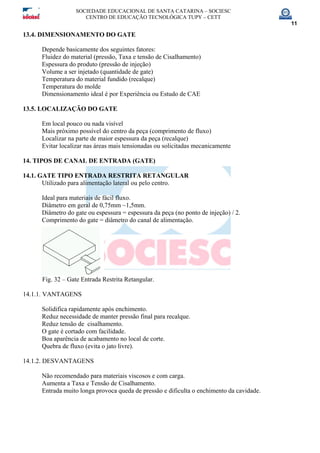

14.1. GATE TIPO ENTRADA RESTRITA RETANGULAR
Utilizado para alimentação lateral ou pelo centro.
Ideal para materiais de fácil fluxo.
Diâmetro em geral de 0,75mm ~1,5mm.
Diâmetro do gate ou espessura = espessura da peça (no ponto de injeção) / 2.
Comprimento do gate = diâmetro do canal de alimentação.
Fig. 32 – Gate Entrada Restrita Retangular.
14.1.1. VANTAGENS
Solidifica rapidamente após enchimento.
Reduz necessidade de manter pressão final para recalque.
Reduz tensão de cisalhamento.
O gate é cortado com facilidade.
Boa aparência de acabamento no local de corte.
Quebra de fluxo (evita o jato livre).
14.1.2. DESVANTAGENS
Não recomendado para materiais viscosos e com carga.
Aumenta a Taxa e Tensão de Cisalhamento.
Entrada muito longa provoca queda de pressão e dificulta o enchimento da cavidade.

12

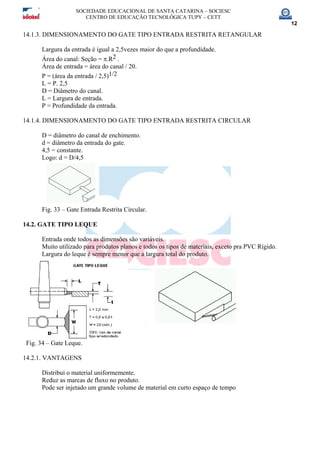

14.1.3. DIMENSIONAMENTO DO GATE TIPO ENTRADA RESTRITA RETANGULAR
Largura da entrada é igual a 2,5vezes maior do que a profundidade.
Área do canal: Seção = π.R2 .
Área de entrada = área do canal / 20.
P = (área da entrada / 2,5)1/2
L = P. 2,5
D = Diâmetro do canal.
L = Largura de entrada.
P = Profundidade da entrada.
14.1.4. DIMENSIONAMENTO DO GATE TIPO ENTRADA RESTRITA CIRCULAR
D = diâmetro do canal de enchimento.
d = diâmetro da entrada do gate.
4,5 = constante.
Logo: d = D/4,5
Fig. 33 – Gate Entrada Restrita Circular.
14.2. GATE TIPO LEQUE
Entrada onde todos as dimensões são variáveis.
Muito utilizado para produtos planos e todos os tipos de materiais, exceto pra PVC Rígido.
Largura do leque é sempre menor que a largura total do produto.
Fig. 34 – Gate Leque.
14.2.1. VANTAGENS
Distribui o material uniformemente.
Reduz as marcas de fluxo no produto.
Pode ser injetado um grande volume de material em curto espaço de tempo

13

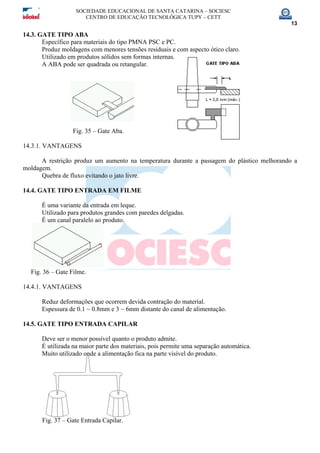

14.3. GATE TIPO ABA
Específico para materiais do tipo PMNA PSC e PC.
Produz moldagens com menores tensões residuais e com aspecto ótico claro.
Utilizado em produtos sólidos sem formas internas.
A ABA pode ser quadrada ou retangular.
Fig. 35 – Gate Aba.
14.3.1. VANTAGENS
A restrição produz um aumento na temperatura durante a passagem do plástico melhorando a
moldagem.
Quebra de fluxo evitando o jato livre.
14.4. GATE TIPO ENTRADA EM FILME
É uma variante da entrada em leque.
Utilizado para produtos grandes com paredes delgadas.
É um canal paralelo ao produto.
Fig. 36 – Gate Filme.
14.4.1. VANTAGENS
Reduz deformações que ocorrem devida contração do material.
Espessura de 0.1 ~ 0.8mm e 3 ~ 6mm distante do canal de alimentação.
14.5. GATE TIPO ENTRADA CAPILAR
Deve ser o menor possível quanto o produto admite.
É utilizada na maior parte dos materiais, pois permite uma separação automática.
Muito utilizado onde a alimentação fica na parte visível do produto.
Fig. 37 – Gate Entrada Capilar.

14
14.5.1. VANTAGENS
Acabamento no ponto de injeção (corte por cisalhamento).
Defeitos mínimos.
Sem trabalho de corte no canal.
Sempre utilizado quando o projeto permite.
Bom para balancear a entrada de fluxo à cavidade.
Ótimo para balancear as entradas dos moldes com muitas cavidades.
Devida pequena dimensão, permite ciclo rápido e tensões reduzidas.
Não deve ser utilizado com materiais muito viscosos.
No deve ser utilizado com materiais muito sensíveis ao calor.
Quanto maior a entrada, maior a velocidade do plástico.
A energia cinética é convertida em calor e pode causar queima ou degradação do material.
Se o diâmetro de entrada (ataque) for mito pequeno, pode provocar quebra das fibras.
14.6. GATE TIPO DISCO ou DIAGFRAGMA

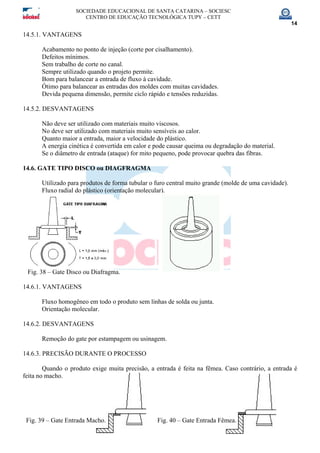

Utilizado para produtos de forma tubular o furo central muito grande (molde de uma cavidade).
Fluxo radial do plástico (orientação molecular).
Fig. 38 – Gate Disco ou Diafragma.
14.6.1. VANTAGENS
Fluxo homogêneo em todo o produto sem linhas de solda ou junta.
Orientação molecular.
Remoção do gate por estampagem ou usinagem.
14.6.3. PRECISÃO DURANTE O PROCESSO
Quando o produto exige muita precisão, a entrada é feita na fêmea. Caso contrário, a entrada é
feita no macho.
Fig. 39 – Gate Entrada Macho. Fig. 40 – Gate Entrada Fêmea.

15

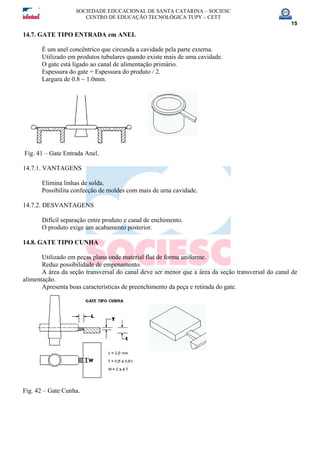

14.7. GATE TIPO ENTRADA em ANEL
É um anel concêntrico que circunda a cavidade pela parte externa.
Utilizado em produtos tubulares quando existe mais de uma cavidade.
O gate está ligado ao canal de alimentação primário.
Espessura do gate = Espessura do produto / 2.
Largura de 0.8 ~ 1.0mm.
Fig. 41 – Gate Entrada Anel.
14.7.1. VANTAGENS
Elimina linhas de solda.
Possibilita confecção de moldes com mais de uma cavidade.
Difícil separação entre produto e canal de enchimento.
O produto exige um acabamento posterior.
14.8. GATE TIPO CUNHA
Utilizado em peças plana onde material flui de forma uniforme.
Reduz possibilidade de empenamento.
A área da seção transversal do canal deve ser menor que a área da seção transversal do canal de
alimentação.
Apresenta boas características de preenchimento da peça e retirada do gate.
Fig. 42 – Gate Cunha.

16

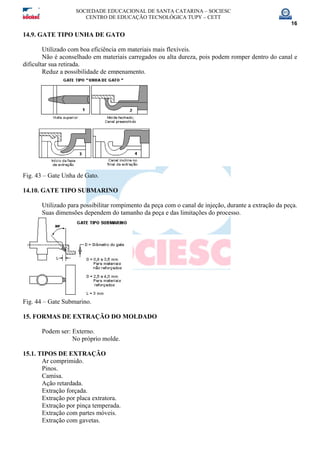

14.9. GATE TIPO UNHA DE GATO
Utilizado com boa eficiência em materiais mais flexíveis.
Não é aconselhado em materiais carregados ou alta dureza, pois podem romper dentro do canal e
dificultar sua retirada.
Reduz a possibilidade de empenamento.
Fig. 43 – Gate Unha de Gato.
14.10. GATE TIPO SUBMARINO
Utilizado para possibilitar rompimento da peça com o canal de injeção, durante a extração da peça.
Suas dimensões dependem do tamanho da peça e das limitações do processo.
Fig. 44 – Gate Submarino.
15. FORMAS DE EXTRAÇÃO DO MOLDADO
Podem ser: Externo.
No próprio molde.
15.1. TIPOS DE EXTRAÇÃO
Ar comprimido.
Pinos.
Camisa.
Ação retardada.
Extração forçada.
Extração por placa extratora.
Extração por pinça temperada.
Extração com partes móveis.
Extração com gavetas.

17
15.2. EXTRAÇÃO UTILIZANDO O AR COMPRIMIDO
A 1a
extração é feita pelo pino extrator (cabeça invertida), e a 2a
extração é feita pelo ar
comprimido.
Regulagem do ar é em média de 2 segundos. Regular a pressão para não trincar ou deformar a
peça.
Em peças fundas, o curso do extrator fica muito alto. A peça pode ficar pendurada no extrator.
Material amorfo de baixa contração, gera dificuldade para extração. Esse acaba trincando no fundo
da peça.
Em peças como um balde muito fundo, devida aderência do material plástico ao aço, é colocada
extração de ar nas laterais do macho.
Fig. 45 – Extração por ar comprimido.
15.3. EXTRAÇÃO POR CAMISA
Esse tipo de extrator aumenta a área de contado entre extrator e produto, diminuindo a força
necessária para extrair a peça, logo não danifica a peça.
Fig. 46 – Extração por camisa.

18
15.4. EXTRAÇÃO DE AÇÃO RETARDADA
Uma folga no pino de retenção do canal possibilita primeiro a extração do produto e depois do
canal de enchimento.
Em alguns casos o anel de regulagem da folga é usinado no próprio pino.

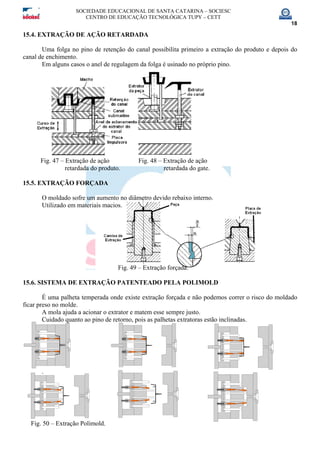

Fig. 47 – Extração de ação Fig. 48 – Extração de ação
retardada do produto. retardada do gate.
15.5. EXTRAÇÃO FORÇADA
O moldado sofre um aumento no diâmetro devido rebaixo interno.
Utilizado em materiais macios.
Fig. 49 – Extração forçada.
15.6. SISTEMA DE EXTRAÇÃO PATENTEADO PELA POLIMOLD
É uma palheta temperada onde existe extração forçada e não podemos correr o risco do moldado
ficar preso no molde.
A mola ajuda a acionar o extrator e matem esse sempre justo.
Cuidado quanto ao pino de retorno, pois as palhetas extratoras estão inclinadas.
.
Fig. 50 – Extração Polimold.

19

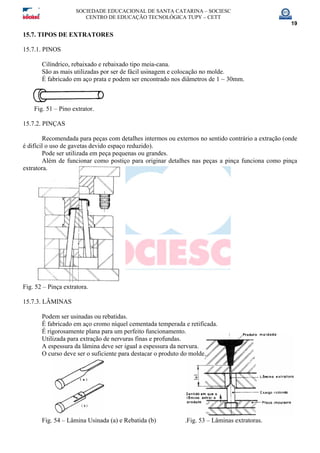

15.7. TIPOS DE EXTRATORES
15.7.1. PINOS
Cilíndrico, rebaixado e rebaixado tipo meia-cana.
São as mais utilizadas por ser de fácil usinagem e colocação no molde.
É fabricado em aço prata e podem ser encontrado nos diâmetros de 1 ~ 30mm.
Fig. 51 – Pino extrator.
15.7.2. PINÇAS
Recomendada para peças com detalhes intermos ou externos no sentido contrário a extração (onde
é difícil o uso de gavetas devido espaço reduzido).
Pode ser utilizada em peça pequenas ou grandes.
Além de funcionar como postiço para originar detalhes nas peças a pinça funciona como pinça
extratora.
Fig. 52 – Pinça extratora.
15.7.3. LÂMINAS
Podem ser usinadas ou rebatidas.
É fabricado em aço cromo níquel cementada temperada e retificada.
É rigorosamente plana para um perfeito funcionamento.
Utilizada para extração de nervuras finas e profundas.
A espessura da lâmina deve ser igual a espessura da nervura.
O curso deve ser o suficiente para destacar o produto do molde.
Fig. 54 – Lâmina Usinada (a) e Rebatida (b) .Fig. 53 – Lâminas extratoras.

20

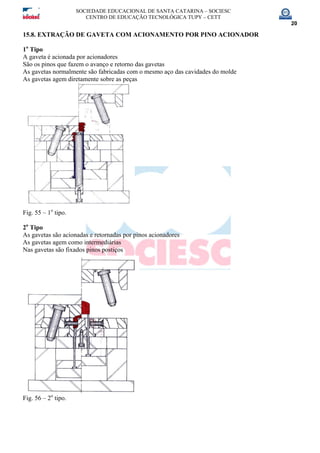

15.8. EXTRAÇÃO DE GAVETA COM ACIONAMENTO POR PINO ACIONADOR
1o
Tipo
A gaveta é acionada por acionadores
São os pinos que fazem o avanço e retorno das gavetas
As gavetas normalmente são fabricadas com o mesmo aço das cavidades do molde
As gavetas agem diretamente sobre as peças
Fig. 55 – 1o
tipo.
2o
Tipo
As gavetas são acionadas e retornadas por pinos acionadores
As gavetas agem como intermediárias
Nas gavetas são fixados pinos postiços
Fig. 56 – 2o
tipo.

21

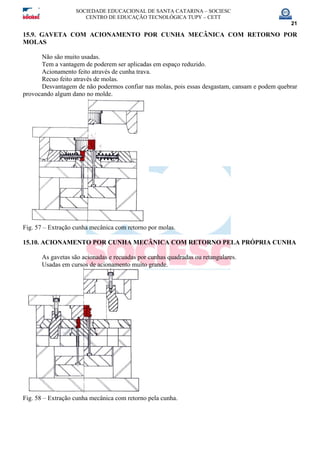

15.9. GAVETA COM ACIONAMENTO POR CUNHA MECÂNICA COM RETORNO POR
MOLAS
Não são muito usadas.
Tem a vantagem de poderem ser aplicadas em espaço reduzido.
Acionamento feito através de cunha trava.
Recuo feito através de molas.
Desvantagem de não podermos confiar nas molas, pois essas desgastam, cansam e podem quebrar
provocando algum dano no molde.
Fig. 57 – Extração cunha mecânica com retorno por molas.
15.10. ACIONAMENTO POR CUNHA MECÂNICA COM RETORNO PELA PRÓPRIA CUNHA
As gavetas são acionadas e recuadas por cunhas quadradas ou retangulares.
Usadas em cursos de acionamento muito grande.
Fig. 58 – Extração cunha mecânica com retorno pela cunha.

22

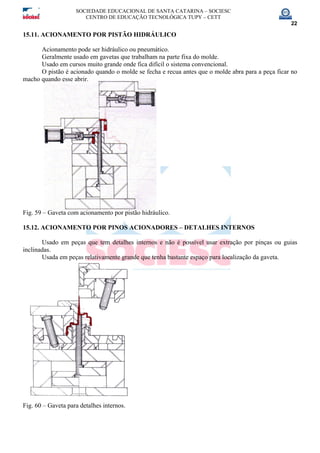

15.11. ACIONAMENTO POR PISTÃO HIDRÁULICO
Acionamento pode ser hidráulico ou pneumático.
Geralmente usado em gavetas que trabalham na parte fixa do molde.
Usado em cursos muito grande onde fica difícil o sistema convencional.
O pistão é acionado quando o molde se fecha e recua antes que o molde abra para a peça ficar no
macho quando esse abrir.
Fig. 59 – Gaveta com acionamento por pistão hidráulico.
15.12. ACIONAMENTO POR PINOS ACIONADORES – DETALHES INTERNOS
Usado em peças que tem detalhes internos e não é possível usar extração por pinças ou guias
inclinadas.
Usada em peças relativamente grande que tenha bastante espaço para localização da gaveta.
Fig. 60 – Gaveta para detalhes internos.

23
15.13. CUNHA TRAVA DE GAVETA
A cunha tem a função de suportar a pressão de injeção do material , proporcionando um bom
fechamento nas cavidades.
Fig. 61 – Cunha trava de gaveta – 1a
fase.
fase.
fase.

CENTRO DE EDUCAÇÃO TECNOLÓGICA – CETT
1
1. REFRIGERAÇÃO DOS MOLDES DE INJEÇÃO
1.1. CANAIS DE REFRIGERAÇÃO NO MOLDE
Usinagem dos canais de refrigeração na placa do molde.
Refrigeração do postiço.
Refrigeração da cavidade.

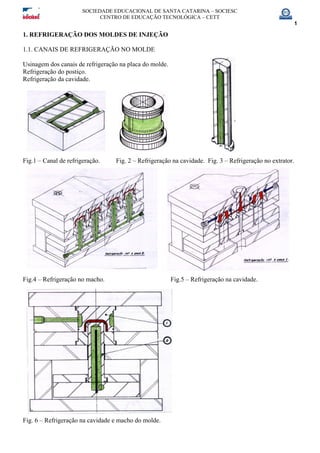

Fig.1 – Canal de refrigeração. Fig. 2 – Refrigeração na cavidade. Fig. 3 – Refrigeração no extrator.
Fig.4 – Refrigeração no macho. Fig.5 – Refrigeração na cavidade.
Fig. 6 – Refrigeração na cavidade e macho do molde.

2
2. ROTÂMETROS
Função de medir a vazão da água (l/min).
Controlam a temperatura da água de retorno do molde.

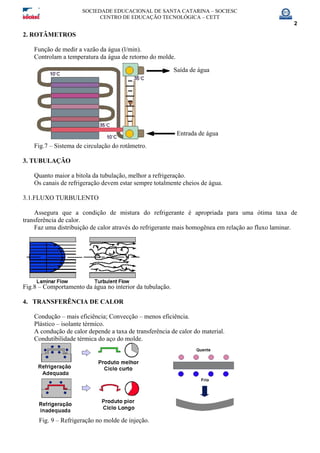

Fig.7 – Sistema de circulação do rotâmetro.
Entrada de água
Saída de água
3. TUBULAÇÃO
Quanto maior a bitola da tubulação, melhor a refrigeração.
Os canais de refrigeração devem estar sempre totalmente cheios de água.
3.1.FLUXO TURBULENTO
Assegura que a condição de mistura do refrigerante é apropriada para uma ótima taxa de
transferência de calor.
Faz uma distribuição de calor através do refrigerante mais homogênea em relação ao fluxo laminar.
Fig.8 – Comportamento da água no interior da tubulação.
4. TRANSFERÊNCIA DE CALOR
Condução – mais eficiência; Convecção – menos eficiência.
Plástico – isolante térmico.
A condução de calor depende a taxa de transferência de calor do material.
Condutibilidade térmica do aço do molde.
Fig. 9 – Refrigeração no molde de injeção.

3
5. EFEITOS DA TROCA DE CALOR NO MOLDE
Molde deve ficar mais quente nas proximidades do ponto de injeção.
Aquecer a região próxima ao final do preenchimento.

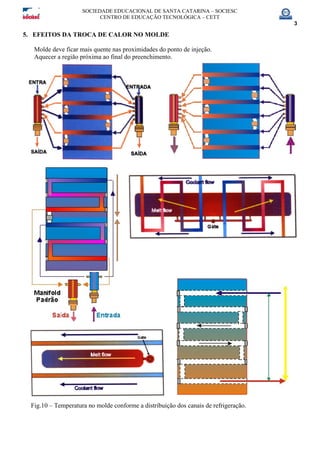

Fig.10 – Temperatura no molde conforme a distribuição dos canais de refrigeração.

4
6. MOLDE QUENTE x AUMENTAR PRODUÇÃO
O molde quente afeta apenas a camada que fica na parede do molde.
Essa camada fina mais fina facilitando o preenchimento da cavidade.
Pode provocar queima do material no final do preenchimento.
O plástico corre mais rápido do que o ar pode ser expulso da cavidade (bolhas de ar e queima por
efeito diesel).
A queima também pode ocorrer devido atrito entre camada congelada e núcleo quente em alta
velocidade (principalmente em materiais com carga).
16o
C~22o
C
Ideal para PP – Molde:
Entre 20o
C ~ 50o
C.
26o
C~32o
C

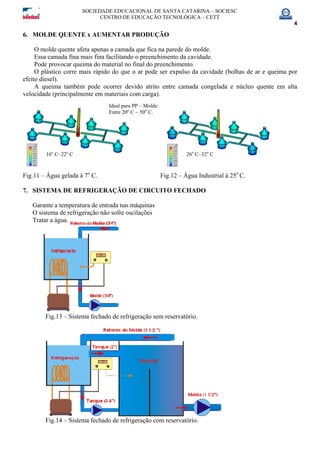

Fig.11 – Água gelada à 7o
C. Fig.12 – Água Industrial à 25o
C.
7. SISTEMA DE REFRIGERAÇÃO DE CIRCUITO FECHADO
Garante a temperatura de entrada nas máquinas
O sistema de refrigeração não sofre oscilações
Tratar a água.
Fig.13 – Sistema fechado de refrigeração sem reservatório.
Fig.14 – Sistema fechado de refrigeração com reservatório.

5
8. REGRAS PARA PROJETO DOS CANAIS DE REFRIGERAÇÃO
d = diâmetro do canal de refrigeração (6 ~ 14mm).
D = profundidade do canal de refrigeração: d a 2d.
P = passo: 3d ~ 5d.
Fig.15 – Dimensionamento dos canais de refrigeração.
9. BAFFLE e BUBLLER
São utilizados em regiões do molde onde se deseja uma refrigeração mais eficiente que não é
possível com os canais tradicionais.
BAFFLE BUBBLER
• Utilizado quando não existe espaço
suficiente e quando L/D é muito pequeno
• Diâmetro interno ideal é de d = 0.707D
(resulta na menor queda de pressão).
• Utilizado quando não existe espaço
suficiente e L/D é muito grande.

6

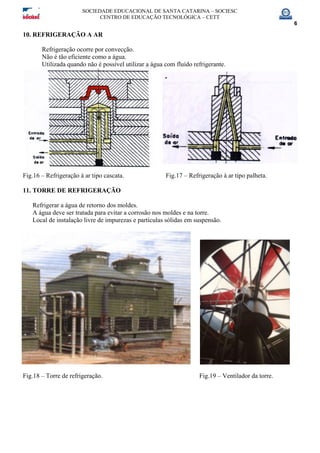

10. REFRIGERAÇÃO A AR
Refrigeração ocorre por convecção.
Não é tão eficiente como a água.
Utilizada quando não é possível utilizar a água com fluído refrigerante.
Fig.16 – Refrigeração à ar tipo cascata. Fig.17 – Refrigeração à ar tipo palheta.
11. TORRE DE REFRIGERAÇÃO
Refrigerar a água de retorno dos moldes.
A água deve ser tratada para evitar a corrosão nos moldes e na torre.
Local de instalação livre de impurezas e partículas sólidas em suspensão.
Fig.18 – Torre de refrigeração. Fig.19 – Ventilador da torre.

7

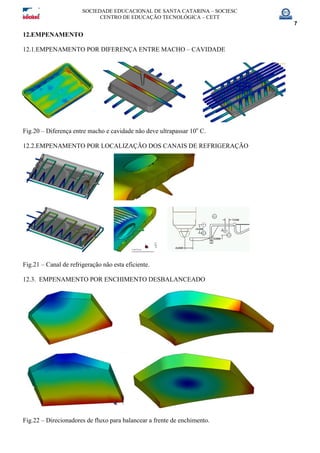

12.EMPENAMENTO
12.1.EMPENAMENTO POR DIFERENÇA ENTRE MACHO – CAVIDADE
Fig.20 – Diferença entre macho e cavidade não deve ultrapassar 10o
C.
12.2.EMPENAMENTO POR LOCALIZAÇÃO DOS CANAIS DE REFRIGERAÇÃO
Fig.21 – Canal de refrigeração não esta eficiente.
12.3. EMPENAMENTO POR ENCHIMENTO DESBALANCEADO
Fig.22 – Direcionadores de fluxo para balancear a frente de enchimento.

8

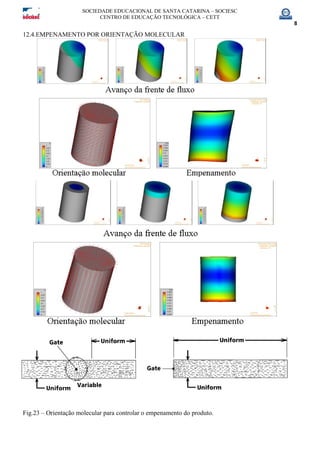

12.4.EMPENAMENTO POR ORIENTAÇÃO MOLECULAR
Fig.23 – Orientação molecular para controlar o empenamento do produto.

1

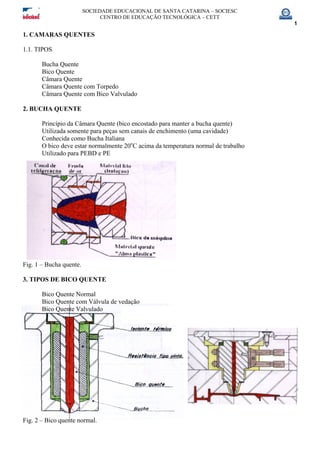

1. CAMARAS QUENTES
1.1. TIPOS
Bucha Quente
Bico Quente
Câmara Quente
Câmara Quente com Torpedo
Câmara Quente com Bico Valvulado
2. BUCHA QUENTE
Princípio da Câmara Quente (bico encostado para manter a bucha quente)
Utilizada somente para peças sem canais de enchimento (uma cavidade)
Conhecida como Bucha Italiana
O bico deve estar normalmente 20o
C acima da temperatura normal de trabalho
Utilizado para PEBD e PE
Fig. 1 – Bucha quente.
3. TIPOS DE BICO QUENTE
Bico Quente Normal
Bico Quente com Válvula de vedação
Bico Quente Valvulado
Fig. 2 – Bico quente normal.

2

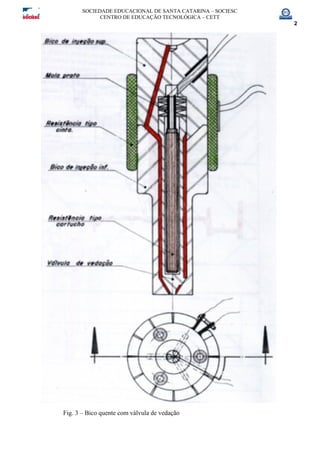

Fig. 3 – Bico quente com válvula de vedação

3

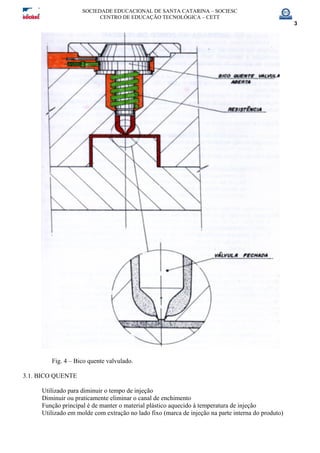

Fig. 4 – Bico quente valvulado.
3.1. BICO QUENTE
Utilizado para diminuir o tempo de injeção
Diminuir ou praticamente eliminar o canal de enchimento
Função principal é de manter o material plástico aquecido à temperatura de injeção
Utilizado em molde com extração no lado fixo (marca de injeção na parte interna do produto)

4

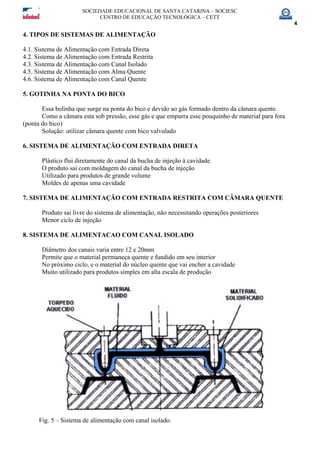

4. TIPOS DE SISTEMAS DE ALIMENTAÇÃO
4.1. Sistema de Alimentação com Entrada Direta
4.2. Sistema de Alimentação com Entrada Restrita
4.3. Sistema de Alimentação com Canal Isolado
4.5. Sistema de Alimentação com Alma Quente
4.6. Sistema de Alimentação com Canal Quente
5. GOTINHA NA PONTA DO BICO
Essa bolinha que surge na ponta do bico e devido ao gás formado dentro da câmara quente.
Como a câmara esta sob pressão, esse gás e que empurra esse pouquinho de material para fora
(ponta do bico)
Solução: utilizar câmara quente com bico valvulado
6. SISTEMA DE ALIMENTAÇÃO COM ENTRADA DIRETA
Plástico flui diretamente do canal da bucha de injeção à cavidade
O produto sai com moldagem do canal da bucha de injeção
Utilizado para produtos de grande volume
Moldes de apenas uma cavidade
7. SISTEMA DE ALIMENTAÇÃO COM ENTRADA RESTRITA COM CÂMARA QUENTE
Produto sai livre do sistema de alimentação, não necessitando operações posteriores
Menor ciclo de injeção
8. SISTEMA DE ALIMENTACAO COM CANAL ISOLADO
Diâmetro dos canais varia entre 12 e 20mm
Permite que o material permaneça quente e fundido em seu interior
No próximo ciclo, e o material do núcleo quente que vai encher a cavidade
Muito utilizado para produtos simples em alta escala de produção
Fig. 5 – Sistema de alimentação com canal isolado.

5

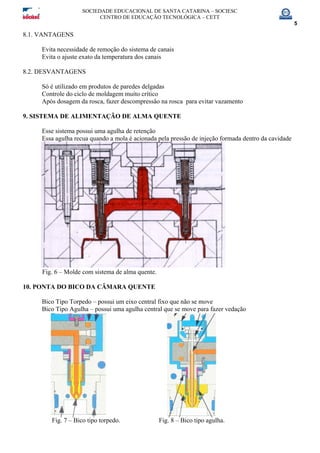

8.1. VANTAGENS
Evita necessidade de remoção do sistema de canais
Evita o ajuste exato da temperatura dos canais
8.2. DESVANTAGENS
Só é utilizado em produtos de paredes delgadas
Controle do ciclo de moldagem muito crítico
Após dosagem da rosca, fazer descompressão na rosca para evitar vazamento
9. SISTEMA DE ALIMENTAÇÃO DE ALMA QUENTE
Esse sistema possui uma agulha de retenção
Essa agulha recua quando a mola é acionada pela pressão de injeção formada dentro da cavidade
Fig. 6 – Molde com sistema de alma quente.
10. PONTA DO BICO DA CÂMARA QUENTE
Bico Tipo Torpedo – possui um eixo central fixo que não se move
Bico Tipo Agulha – possui uma agulha central que se move para fazer vedação
Fig. 7 – Bico tipo torpedo. Fig. 8 – Bico tipo agulha.

6
11. SISTEMA DE ALIMENTAÇÃO COM CANAL QUENTE
Muito utilizado em injeção de peças grandes
Utilizado em moldes de múltiplas cavidades do qual exige uma grande produção
Bastante economia de material
Permite automação no ciclo
Ciclo reduzido
Ausência de canais de enchimento
Fig. 9 – Sistema de alimentação com canal quente.
11.1. VANTAGENS
Peças de grandes áreas
Ciclo mais rápido
Economia de matéria prima
Eliminação de acabamento
Moldes com cavidades múltiplas
Automação do processo
11.2. DEVANTAGENS
Alto custo do molde
Para troca de cor é necessário desmontar o molde e limpa-lo

7

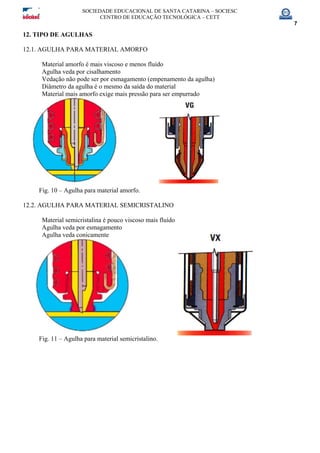

12. TIPO DE AGULHAS
12.1. AGULHA PARA MATERIAL AMORFO
Material amorfo é mais viscoso e menos fluído
Agulha veda por cisalhamento
Vedação não pode ser por esmagamento (empenamento da agulha)
Diâmetro da agulha é o mesmo da saída do material
Material mais amorfo exige mais pressão para ser empurrado
Fig. 10 – Agulha para material amorfo.
12.2. AGULHA PARA MATERIAL SEMICRISTALINO
Material semicristalina é pouco viscoso mais fluído
Agulha veda por esmagamento
Agulha veda conicamente
Fig. 11 – Agulha para material semicristalino.

8

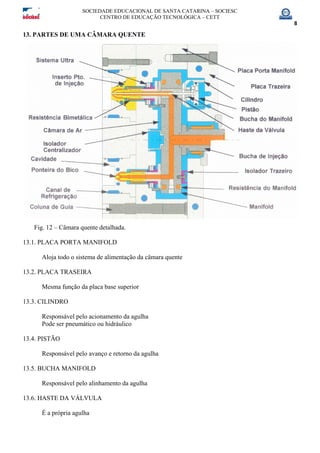

13. PARTES DE UMA CÂMARA QUENTE
Fig. 12 – Câmara quente detalhada.
13.1. PLACA PORTA MANIFOLD
Aloja todo o sistema de alimentação da câmara quente
13.2. PLACA TRASEIRA
Mesma função da placa base superior
13.3. CILINDRO
Responsável pelo acionamento da agulha
Pode ser pneumático ou hidráulico
13.4. PISTÃO
Responsável pelo avanço e retorno da agulha
13.5. BUCHA MANIFOLD
Responsável pelo alinhamento da agulha
13.6. HASTE DA VÁLVULA
É a própria agulha

9

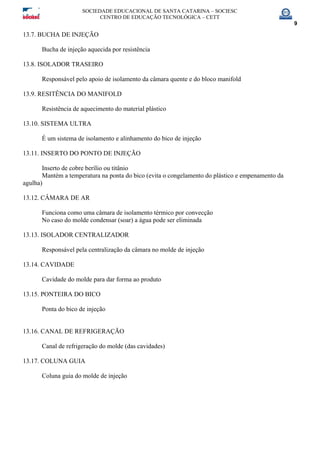

13.7. BUCHA DE INJEÇÃO
Bucha de injeção aquecida por resistência
13.8. ISOLADOR TRASEIRO
Responsável pelo apoio de isolamento da câmara quente e do bloco manifold
13.9. RESITÊNCIA DO MANIFOLD
Resistência de aquecimento do material plástico
13.10. SISTEMA ULTRA
É um sistema de isolamento e alinhamento do bico de injeção
13.11. INSERTO DO PONTO DE INJEÇÃO
Inserto de cobre berílio ou titânio
Mantém a temperatura na ponta do bico (evita o congelamento do plástico e empenamento da
agulha)
13.12. CÂMARA DE AR
Funciona como uma câmara de isolamento térmico por convecção
No caso do molde condensar (soar) a água pode ser eliminada
13.13. ISOLADOR CENTRALIZADOR
Responsável pela centralização da câmara no molde de injeção
13.14. CAVIDADE
Cavidade do molde para dar forma ao produto
13.15. PONTEIRA DO BICO
Ponta do bico de injeção
13.16. CANAL DE REFRIGERAÇÃO
Canal de refrigeração do molde (das cavidades)
13.17. COLUNA GUIA
Coluna guia do molde de injeção

10

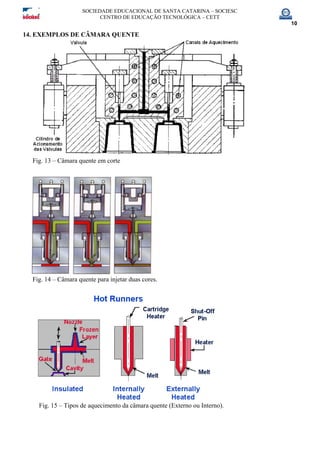

14. EXEMPLOS DE CÂMARA QUENTE
Fig. 13 – Câmara quente em corte
Fig. 14 – Câmara quente para injetar duas cores.
Fig. 15 – Tipos de aquecimento da câmara quente (Externo ou Interno).

11

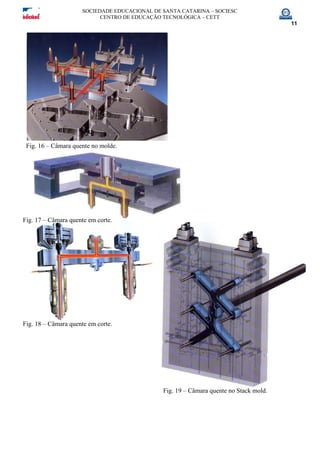

Fig. 16 – Câmara quente no molde.
Fig. 17 – Câmara quente em corte.
Fig. 18 – Câmara quente em corte.
Fig. 19 – Câmara quente no Stack mold.

Apostila moldes

Mais conteúdo relacionado

Mais procurados

Destaque

Semelhante a Apostila moldes

Apostila moldes
