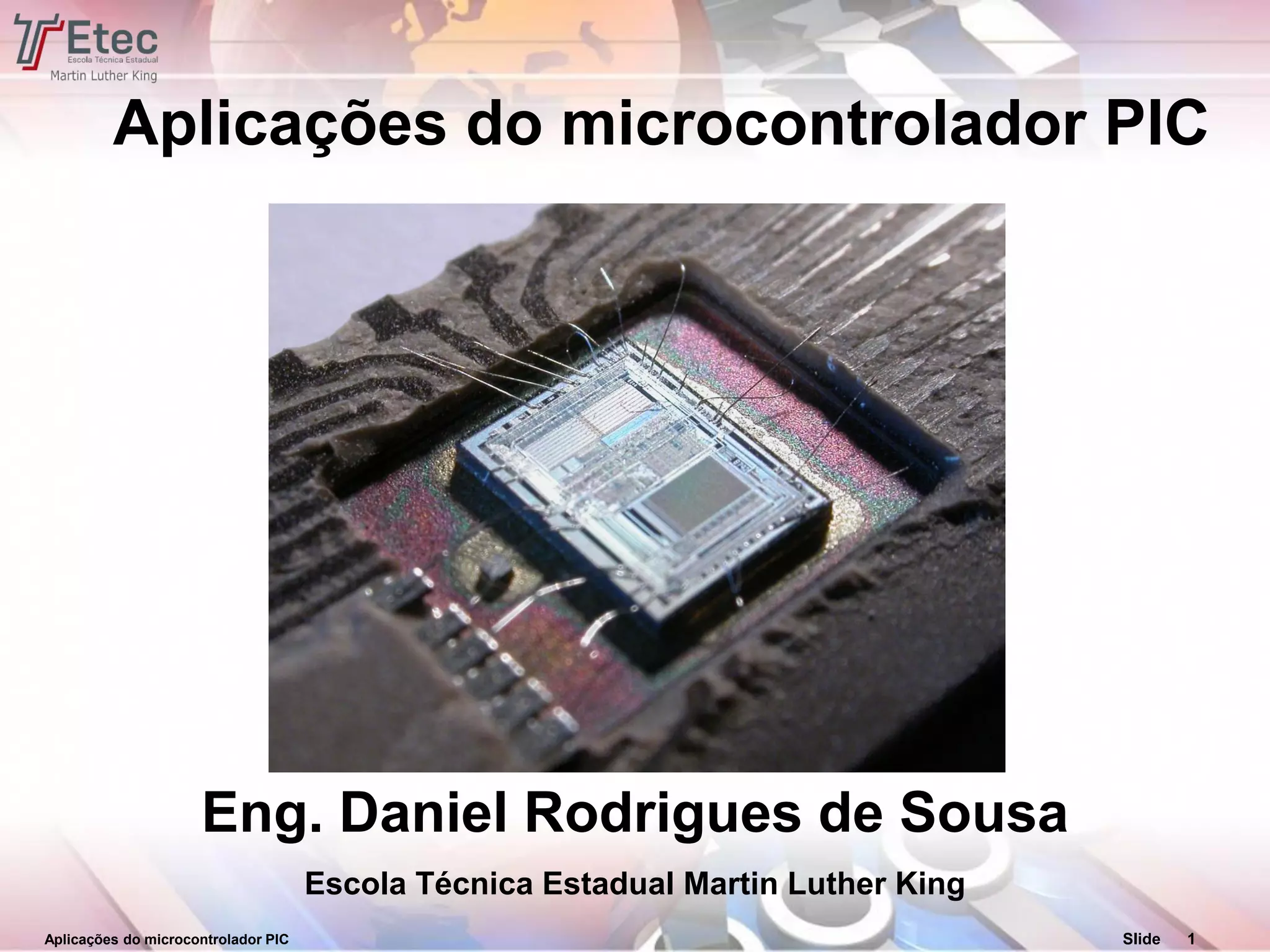

1. Aplicações do microcontrolador PIC Slide 1
Aplicações do microcontrolador PIC
Eng. Daniel Rodrigues de Sousa
Escola Técnica Estadual Martin Luther King

2. Aplicações do microcontrolador PIC Slide 2
Sobre o palestrante…
 Daniel Rodrigues de Sousa
 Engenheiro eletricista formado pela Universidade Cruzeiro do Sul -
2001
 Autor dos livros Microcontroladores ARM7 – O poder dos 32 bits,
Desbravando o PIC24 – Conheça os Microcontroladores de 16
bits, Desbravando o PIC18 – Recursos Avançados, Desbravando
o PIC18 – Ensino Didático, todos pela Editora Érica

3. Aplicações do microcontrolador PIC Slide 3
Microcontrolador PIC

4. Aplicações do microcontrolador PIC Slide 4
PIC10F e PIC12F: exemplos de
aplicação
Conversor Step-down

5. Aplicações do microcontrolador PIC Slide 5
PIC10F e PIC12F: exemplos de
aplicação
Conversor Step-up

6. Aplicações do microcontrolador PIC Slide 6
PIC10F e PIC12F: exemplos de
aplicação
Dimmer

7. Aplicações do microcontrolador PIC Slide 7
PIC10F: exemplos de aplicação
Controle de motores DC / Universal

8. Aplicações do microcontrolador PIC Slide 8
PIC10F e PIC12F: exemplos de
aplicação
Controle de motor de passo

9. Aplicações do microcontrolador PIC Slide 9
Exemplos de aplicação: teclado
capacitivo
Teclado capacitivo
CP
CF
time
time
TMR0
00xFF
TMR0
overflow
TMR1H:TMR1L Increment Frequency
TMR0
00xFF
TMR0
overflow
CF
CP
PIC16F727
TMR0
TMR1

10. Aplicações do microcontrolador PIC Slide 10
Exemplos de aplicação: controle de
motores
Controle de motores de indução
e brushless
3-ph
Inverter
VBUS
AN6
AN0
QEA
QEB
INDEX
AN7
PWM3H
PWM3L
PWM2H
PWM2L
PWM1H
PWM1L
FLTA Fault
IBUS
AN1
120 - 240
VAC
BLDC Motor
Incremental
Encoder
Rectifier &
PFC
dsPIC
®
DSC
PWM2H1
PWM2L1
or
Available on some families

11. Aplicações do microcontrolador PIC Slide 11
Exemplos de aplicação: USB device
USB Device
Comunicação USB,
substitui a serial RS-232A/D, PWM,
SPI, I2C™, I/O,
etc.
PIC MCU based Application

12. Aplicações do microcontrolador PIC Slide 12
Exemplos de aplicação: USB host
USB Host

13. Aplicações do microcontrolador PIC Slide 13
Exemplos de aplicação: TCP-IP
TCP-IP
PIC® MCU Connector &
Magnetics
Ethernet Controller

14. Aplicações do microcontrolador PIC Slide 14
Exemplos de aplicação: LCD TFT
LCD QVGA + Touch screen
Dumb Glass
Smart Glass
Integrated
Controller

15. Aplicações do microcontrolador PIC Slide 15
Usos do microcontrolador PIC
 Controle de processos

16. Aplicações do microcontrolador PIC Slide 16
Usos do microcontrolador PIC
 Avicultura, suinocultura …

17. Aplicações do microcontrolador PIC Slide 17
Usos do microcontrolador PIC
 Telecomunicação

18. Aplicações do microcontrolador PIC Slide 18
Usos do microcontrolador PIC
 Saúde

19. Aplicações do microcontrolador PIC Slide 19
Usos do microcontrolador PIC
 Estética

20. Aplicações do microcontrolador PIC Slide 20
Usos do microcontrolador PIC
 Segurança e domótica

21. Aplicações do microcontrolador PIC Slide 21
Obrigado!
