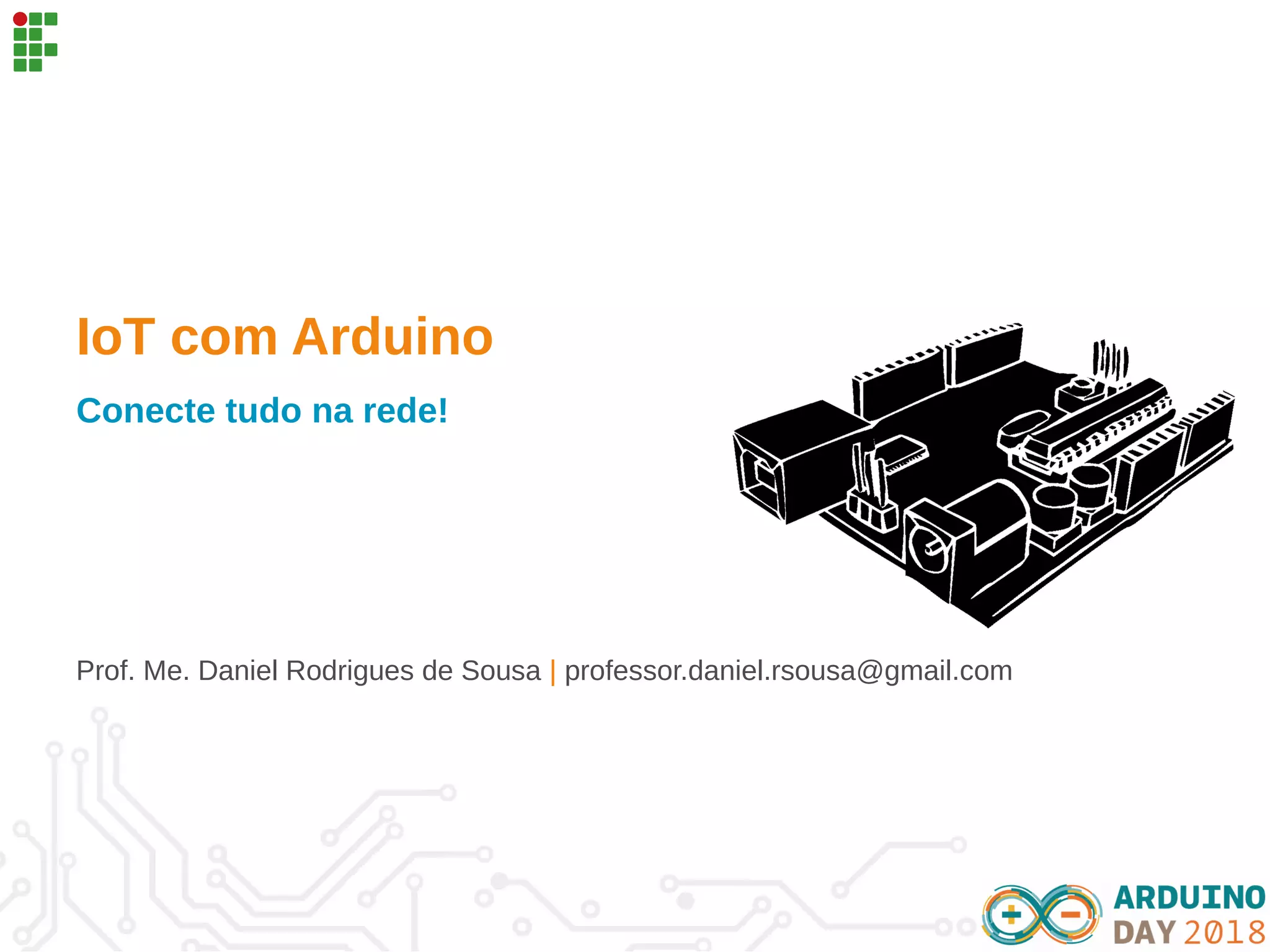

1. IoT com Arduino
Conecte tudo na rede!
Prof. Me. Daniel Rodrigues de Sousa | professor.daniel.rsousa@gmail.com

2. Daniel Rodrigues de Sousa
 Engenheiro eletricista formado pela Universidade Cruzeiro do Sul –
2001
 Mestre em Ciências da Computação pela UFABC - 2016
 Autor dos livros Microcontroladores ARM7 – O poder dos 32 bits,
Desbravando o PIC24 – Conheça os Microcontroladores de 16 bits,
Desbravando o PIC18 – Recursos Avançados, Desbravando o
Desbravando o PIC18 – Ensino Didático, todos pela Editora Érica

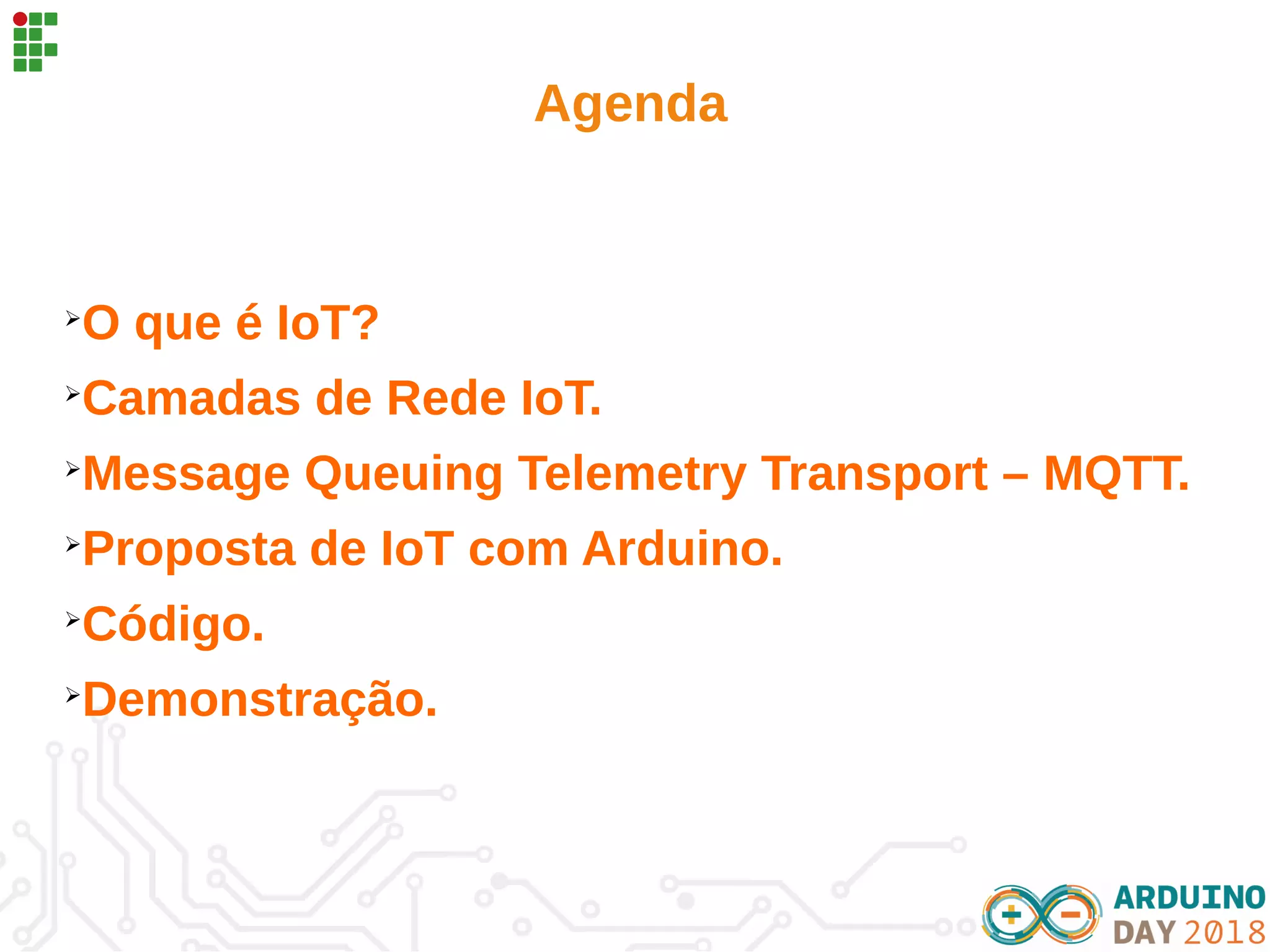

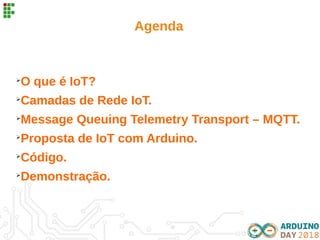

3. Agenda
➢
O que é IoT?
➢
Camadas de Rede IoT.
➢
Message Queuing Telemetry Transport – MQTT.
➢
Proposta de IoT com Arduino.
➢
Código.
➢
Demonstração.

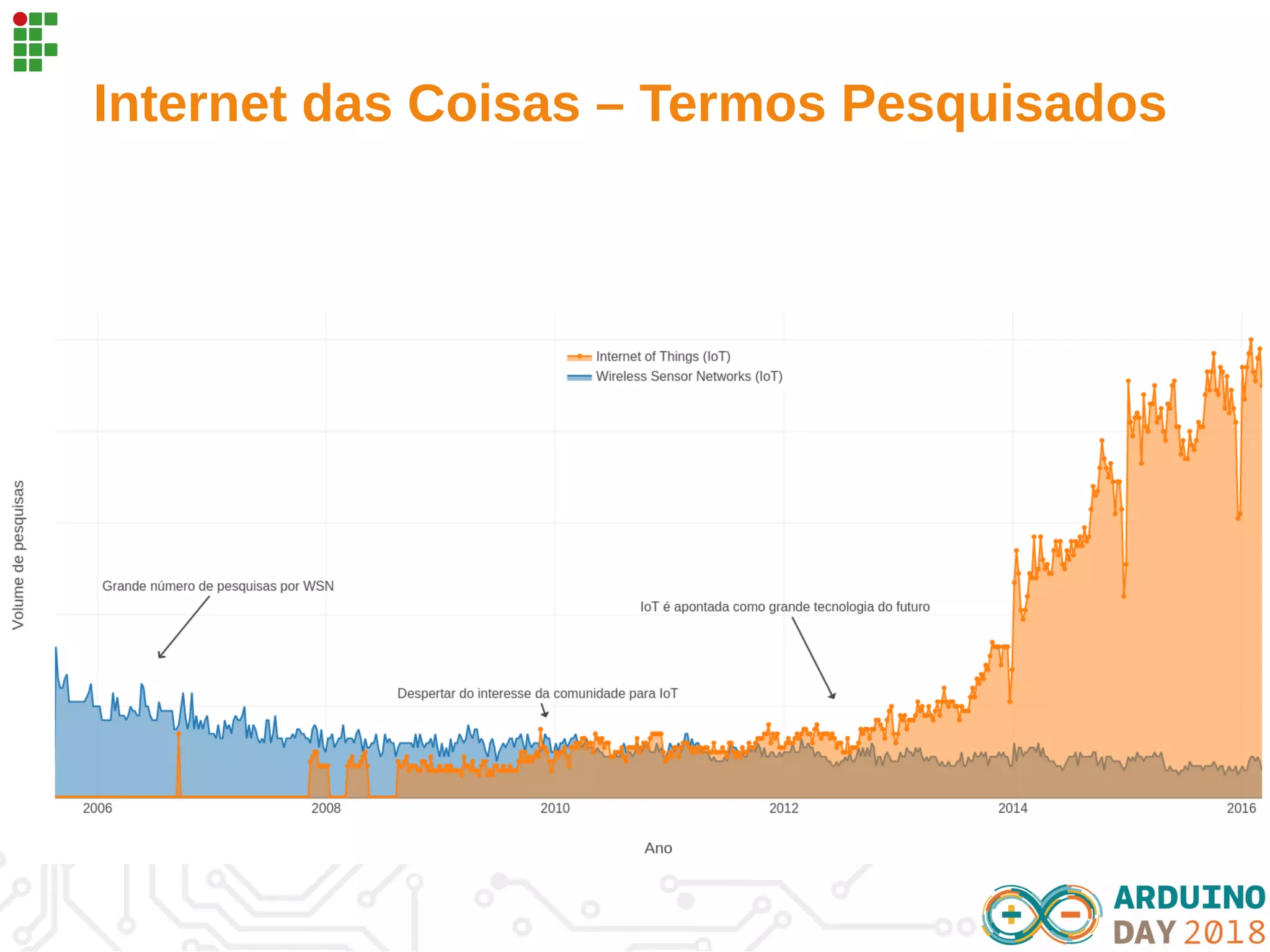

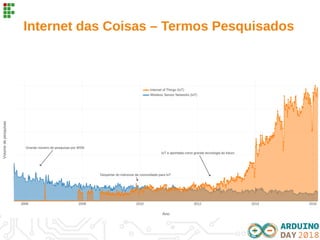

4. Internet das Coisas – Termos Pesquisados

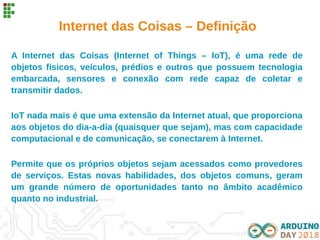

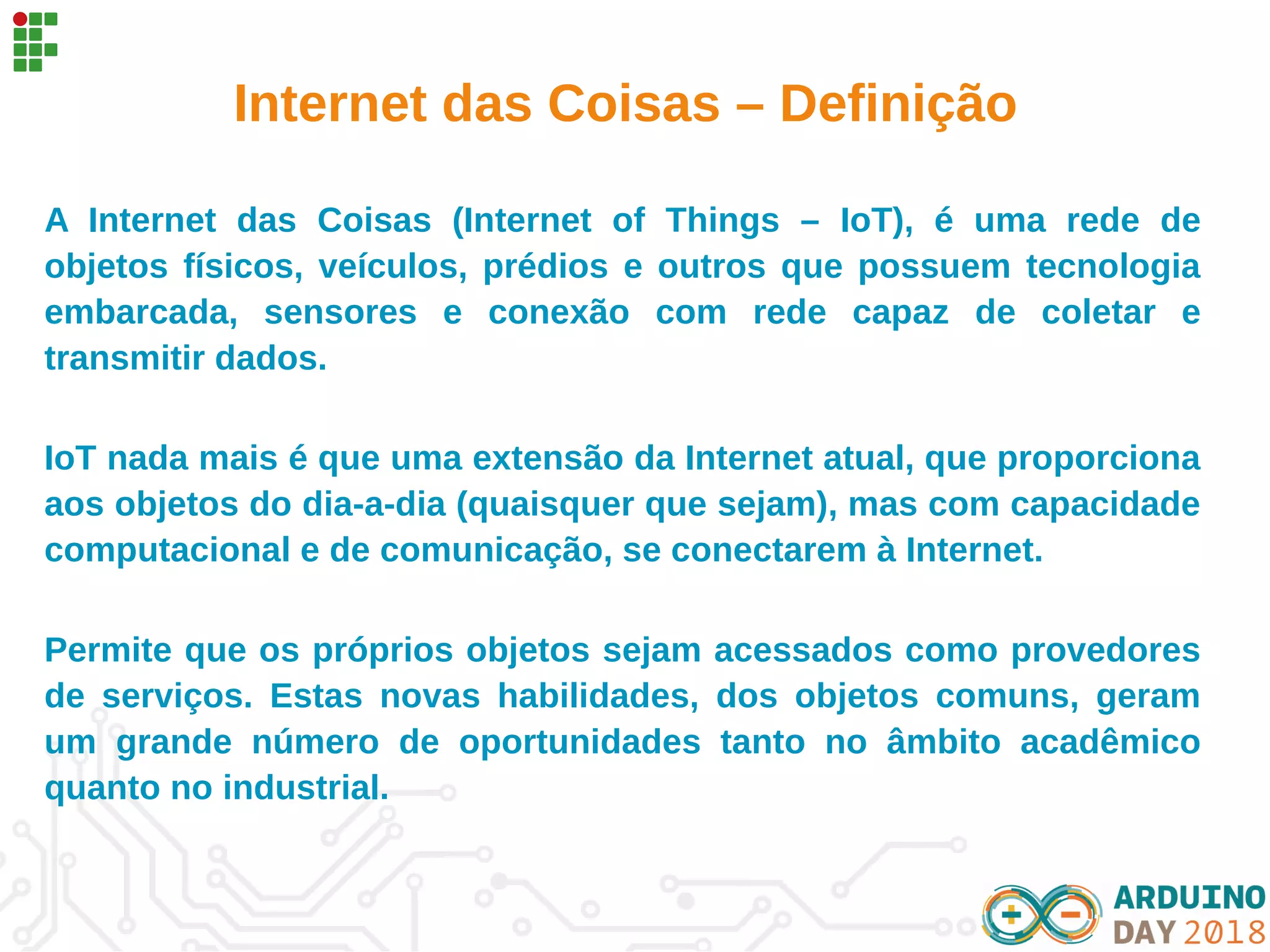

5. Internet das Coisas – Definição
A Internet das Coisas (Internet of Things – IoT), é uma rede de
objetos físicos, veículos, prédios e outros que possuem tecnologia
embarcada, sensores e conexão com rede capaz de coletar e
transmitir dados.
IoT nada mais é que uma extensão da Internet atual, que proporciona
aos objetos do dia-a-dia (quaisquer que sejam), mas com capacidade
computacional e de comunicação, se conectarem à Internet.
Permite que os próprios objetos sejam acessados como provedores
de serviços. Estas novas habilidades, dos objetos comuns, geram
um grande número de oportunidades tanto no âmbito acadêmico
quanto no industrial.

6. Internet das Coisas – Definição
1990 - John Romkey e
Simon Hackett
apresentou o primeiro
dispositivo conectado a
rede: uma torradeira
elétrica

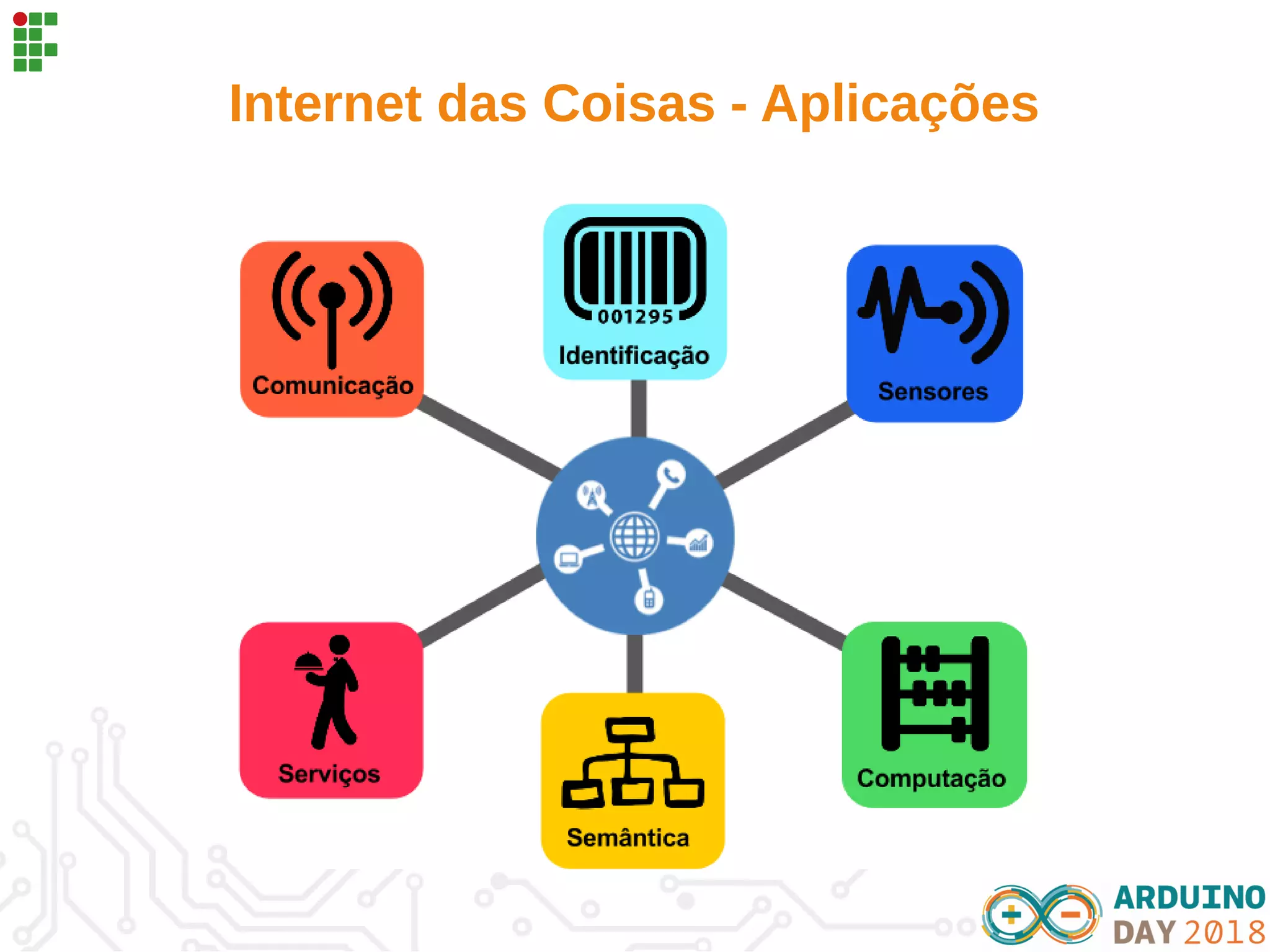

7. Internet das Coisas - Aplicações

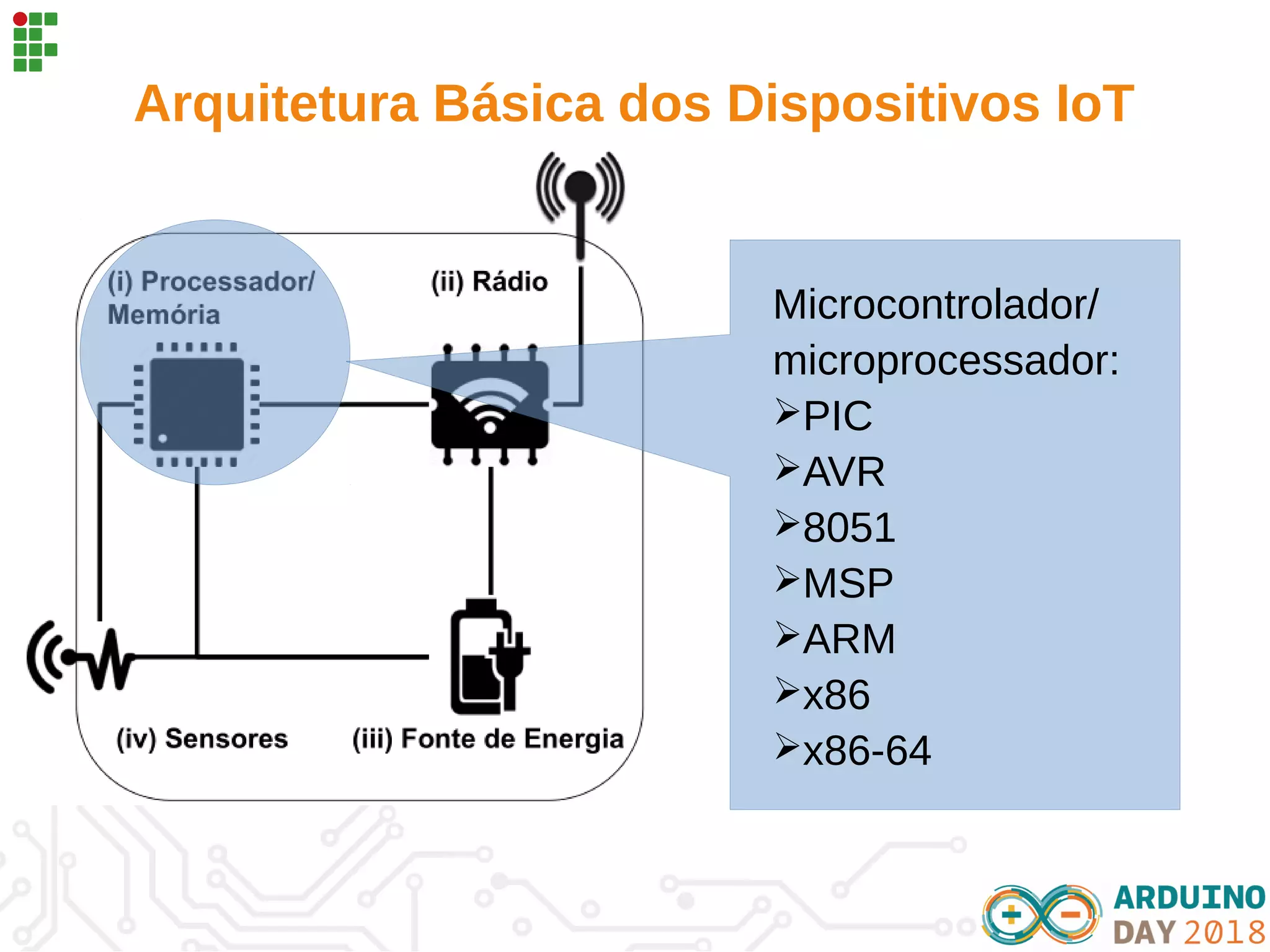

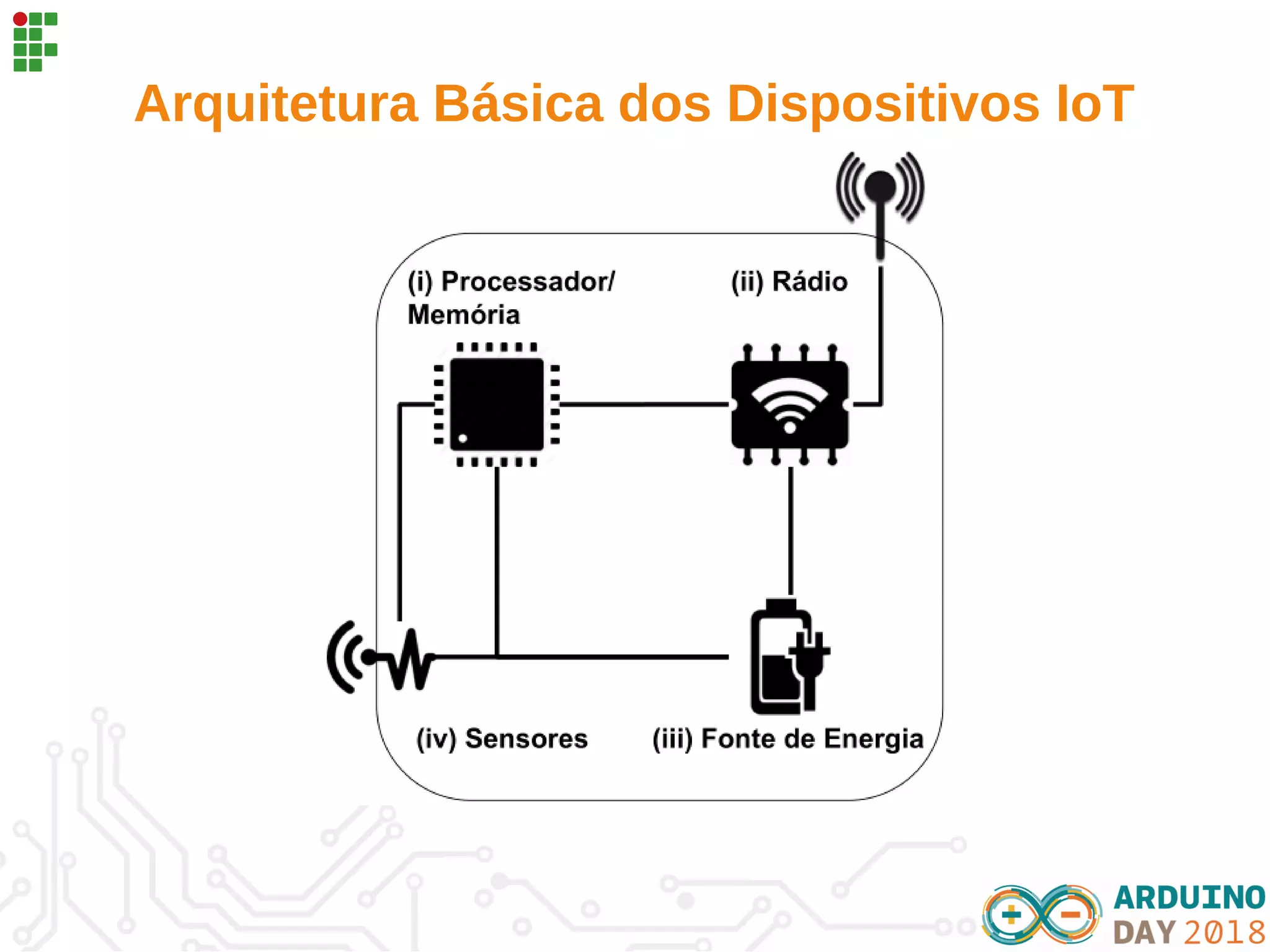

8. Arquitetura Básica dos Dispositivos IoT

9. Microcontrolador/
microprocessador:
➢PIC
➢AVR
➢8051
➢MSP
➢ARM
➢x86
➢x86-64
Arquitetura Básica dos Dispositivos IoT

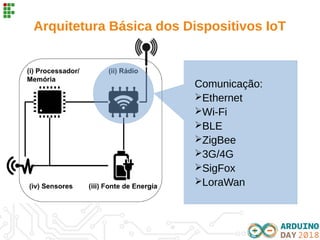

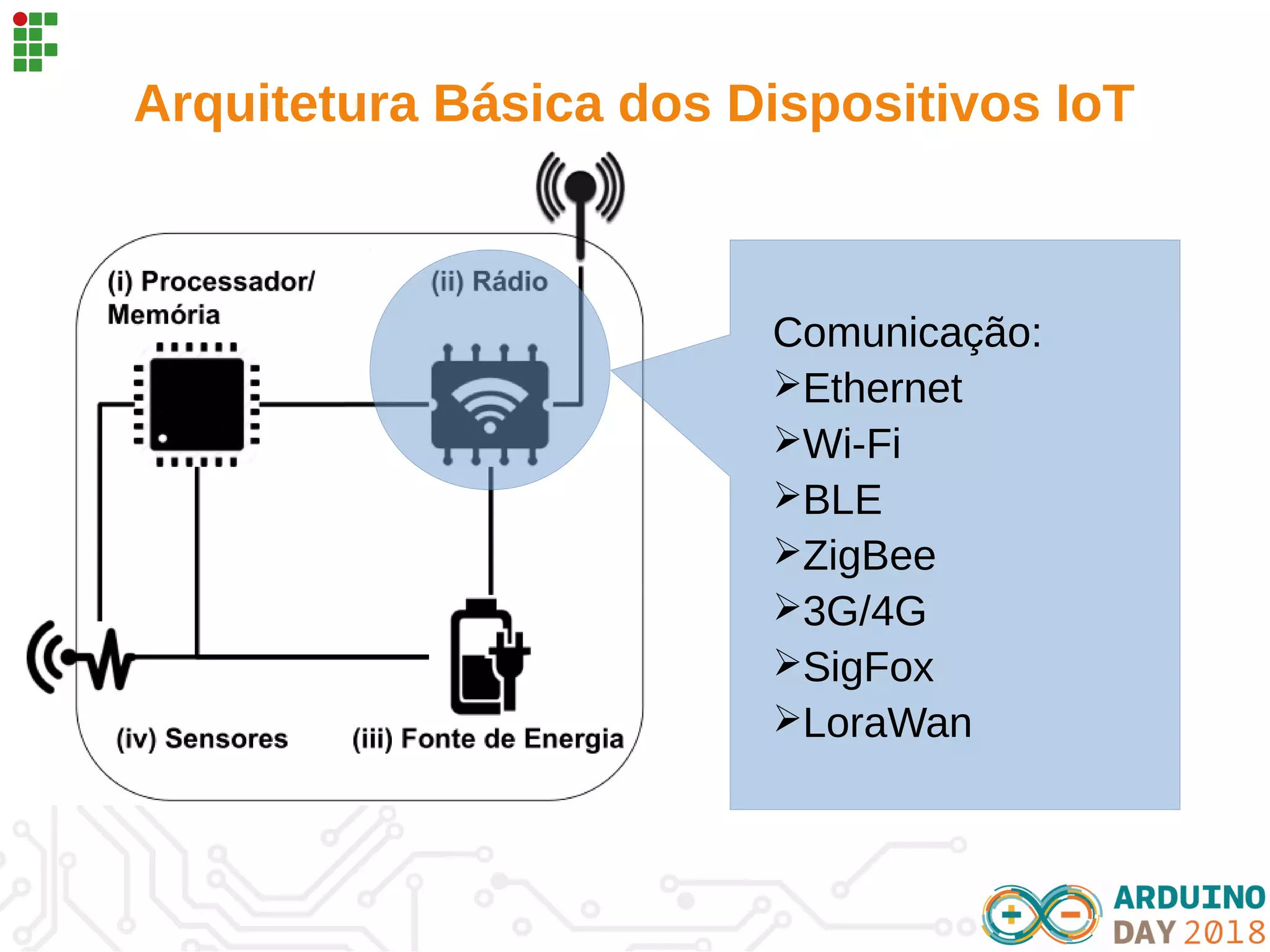

10. Comunicação:
➢Ethernet
➢Wi-Fi
➢BLE
➢ZigBee
➢3G/4G
➢SigFox
➢LoraWan
Arquitetura Básica dos Dispositivos IoT

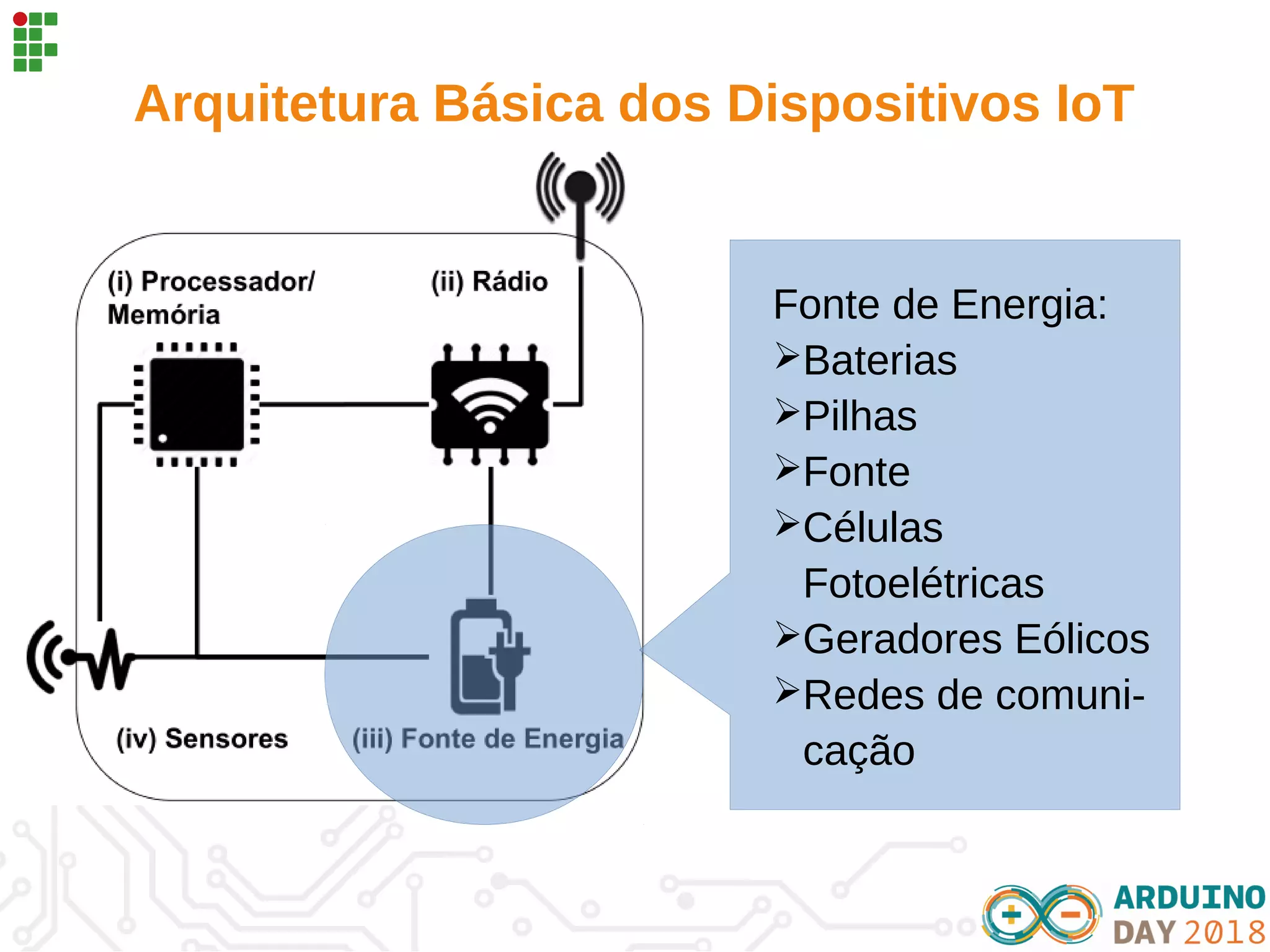

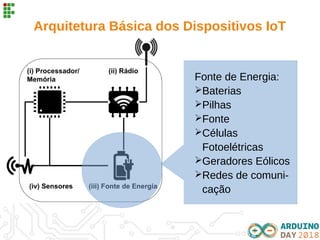

11. Fonte de Energia:
➢Baterias
➢Pilhas
➢Fonte
➢Células
Fotoelétricas
➢Geradores Eólicos
➢Redes de comuni-
cação
Arquitetura Básica dos Dispositivos IoT

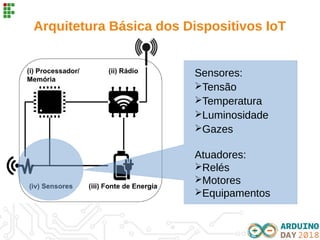

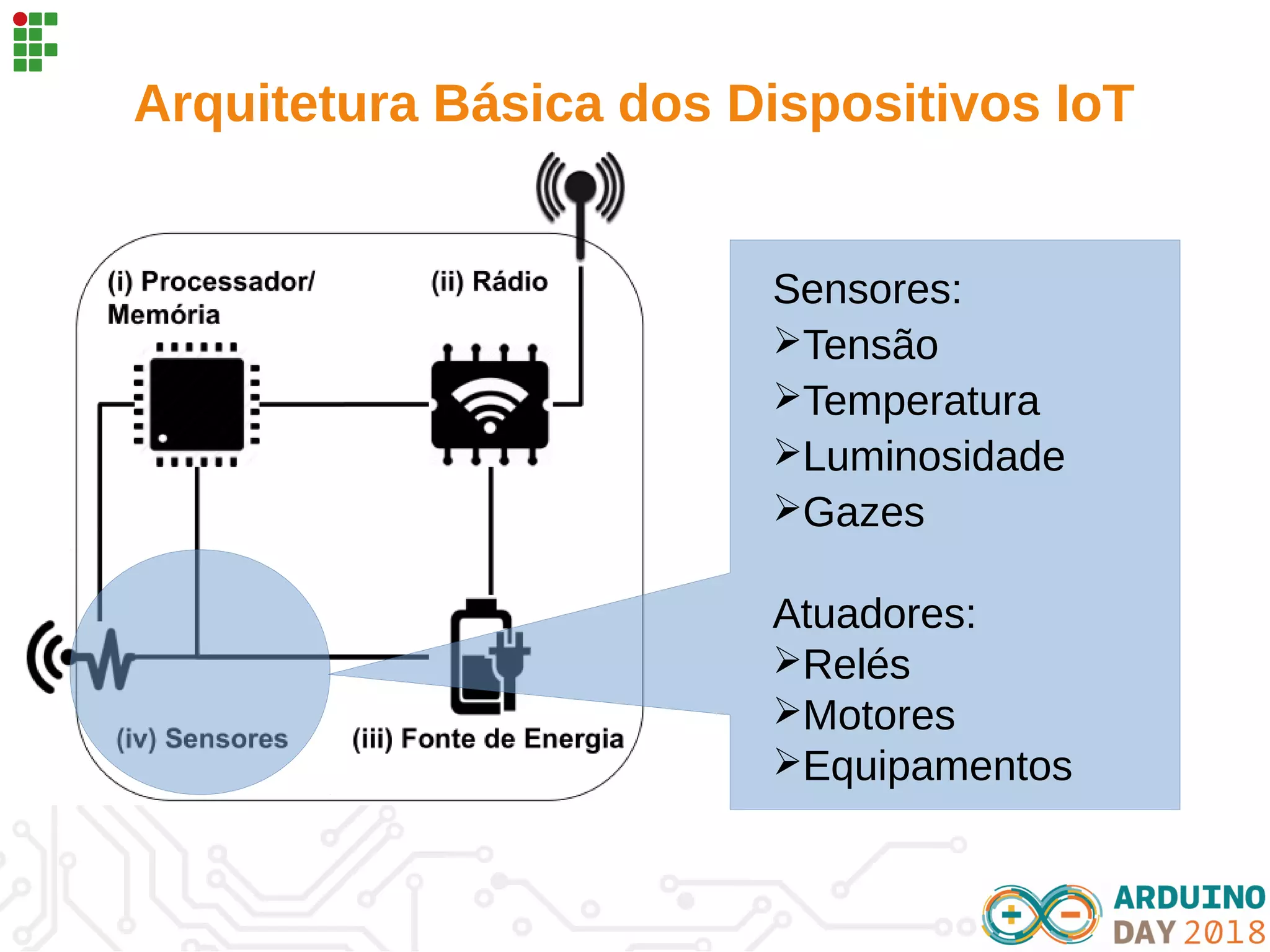

12. Sensores:
➢Tensão
➢Temperatura
➢Luminosidade
➢Gazes
Atuadores:
➢Relés
➢Motores
➢Equipamentos
Arquitetura Básica dos Dispositivos IoT

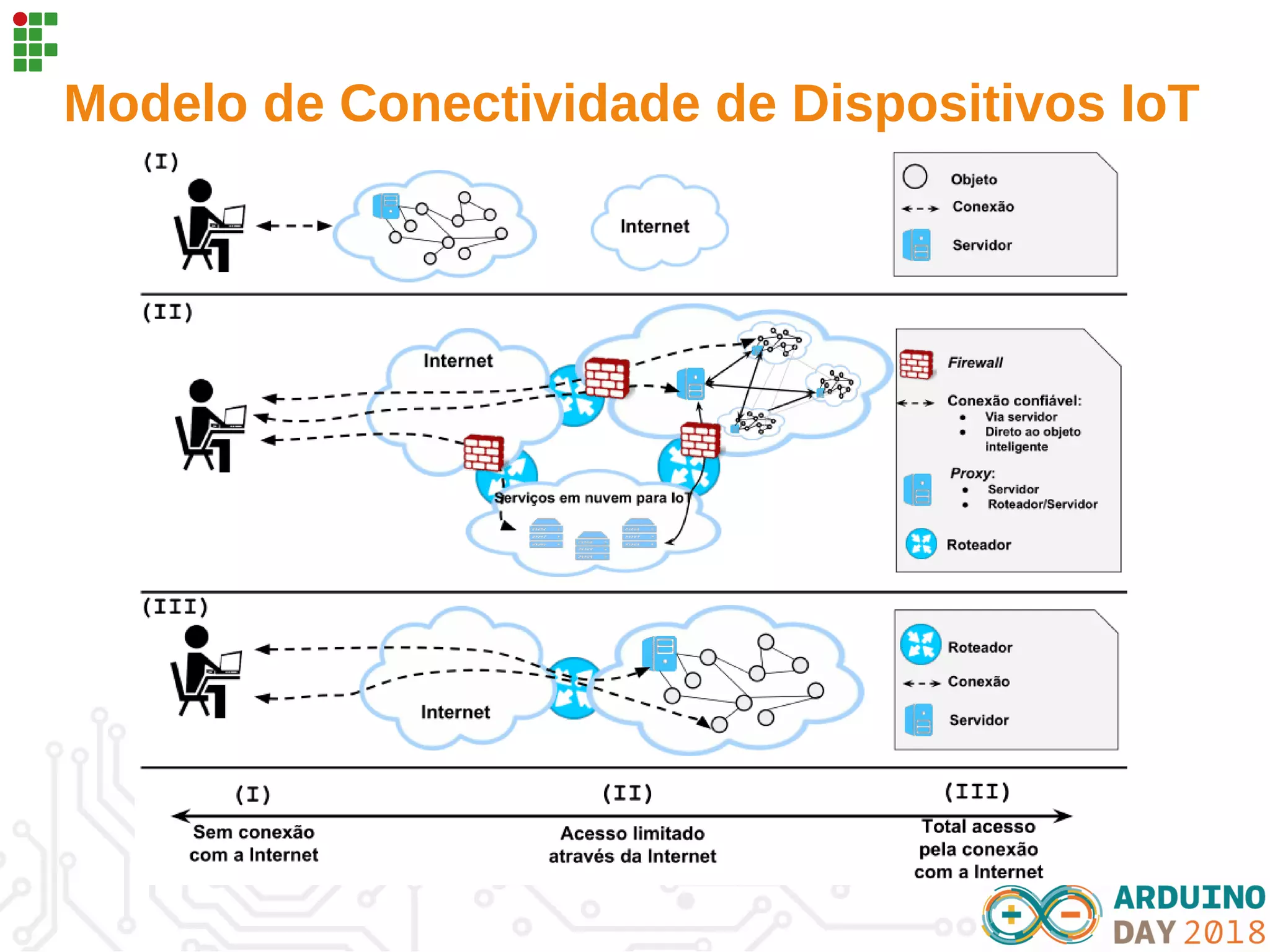

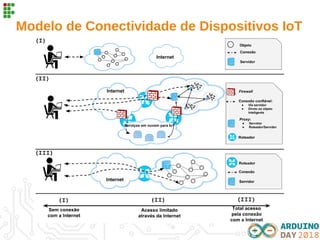

13. Modelo de Conectividade de Dispositivos IoT

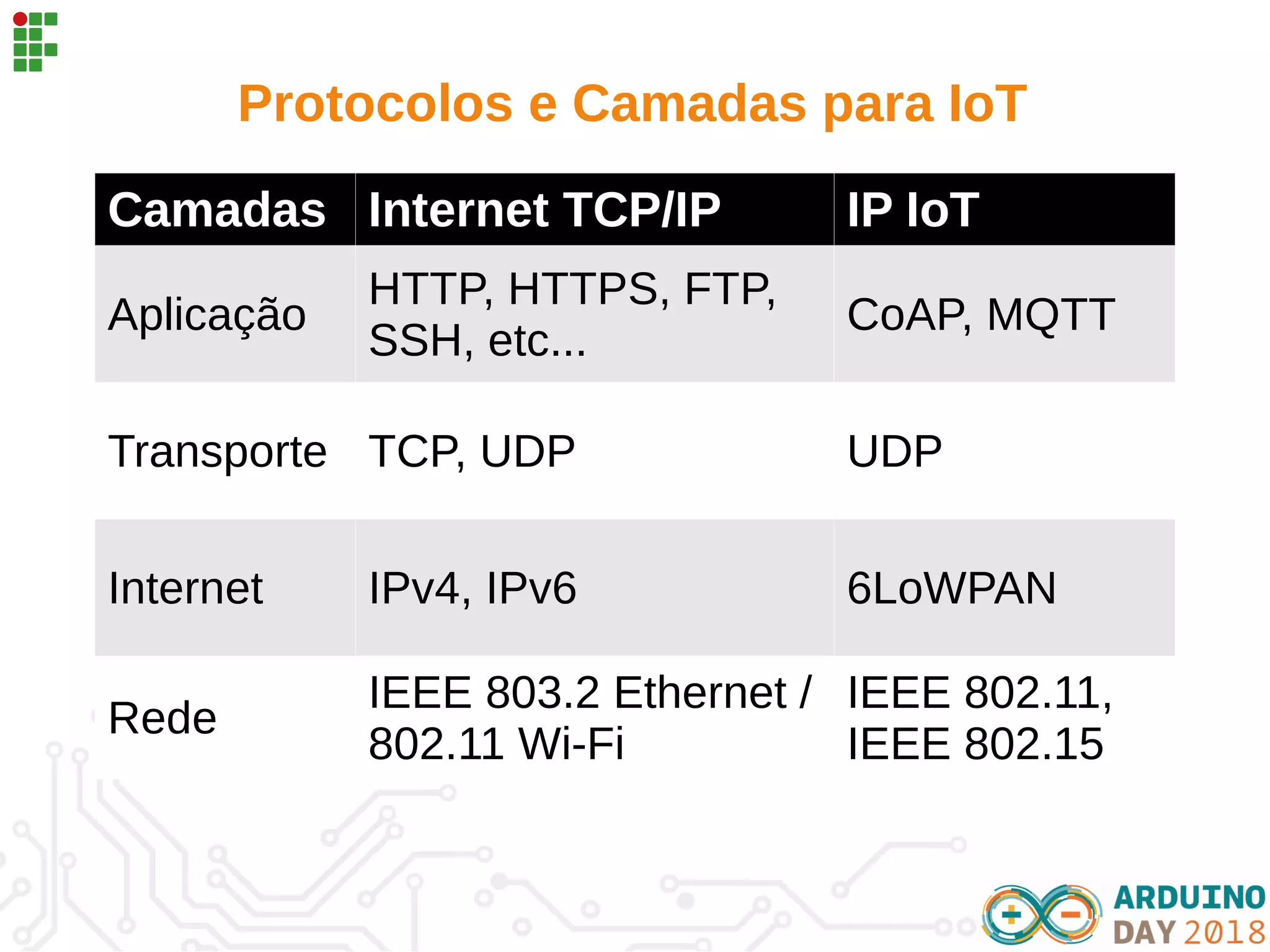

14. Protocolos e Camadas para IoT
Camadas Internet TCP/IP IP IoT
Aplicação
HTTP, HTTPS, FTP,
SSH, etc...
CoAP, MQTT
Transporte TCP, UDP UDP
Internet IPv4, IPv6 6LoWPAN
Rede
IEEE 803.2 Ethernet /
802.11 Wi-Fi
IEEE 802.11,
IEEE 802.15

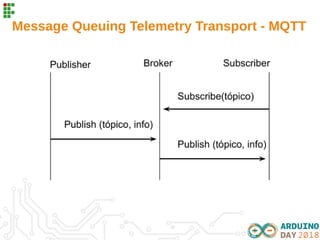

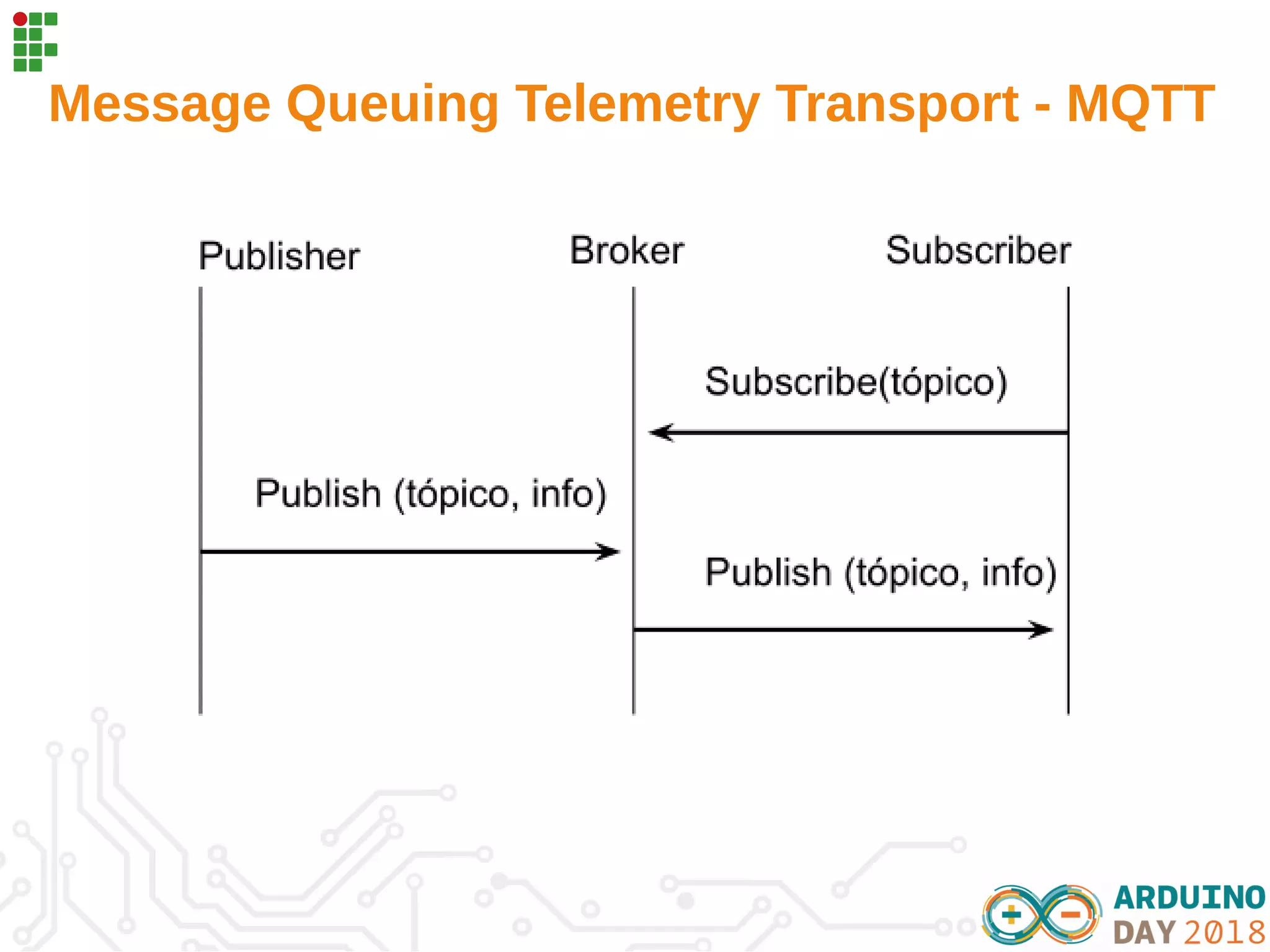

15. Message Queuing Telemetry Transport - MQTT

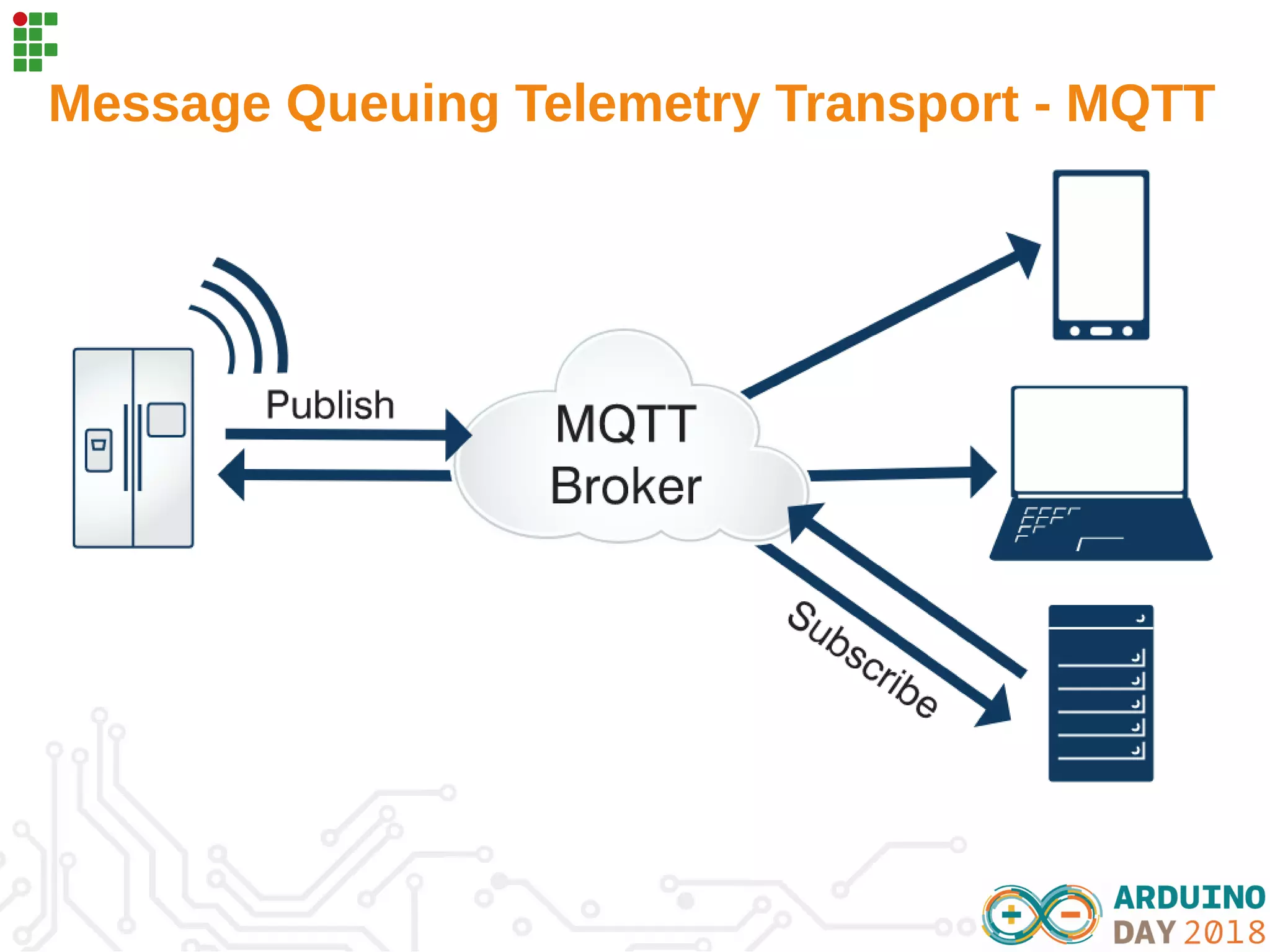

16. Message Queuing Telemetry Transport - MQTT

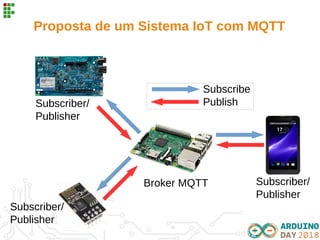

17. Proposta de um Sistema IoT com MQTT
Broker MQTT
Subscribe
PublishSubscriber/
Publisher
Subscriber/
Publisher
Subscriber/
Publisher

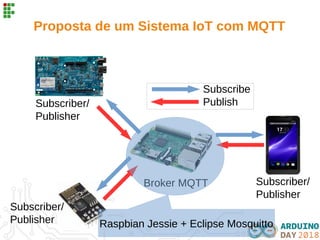

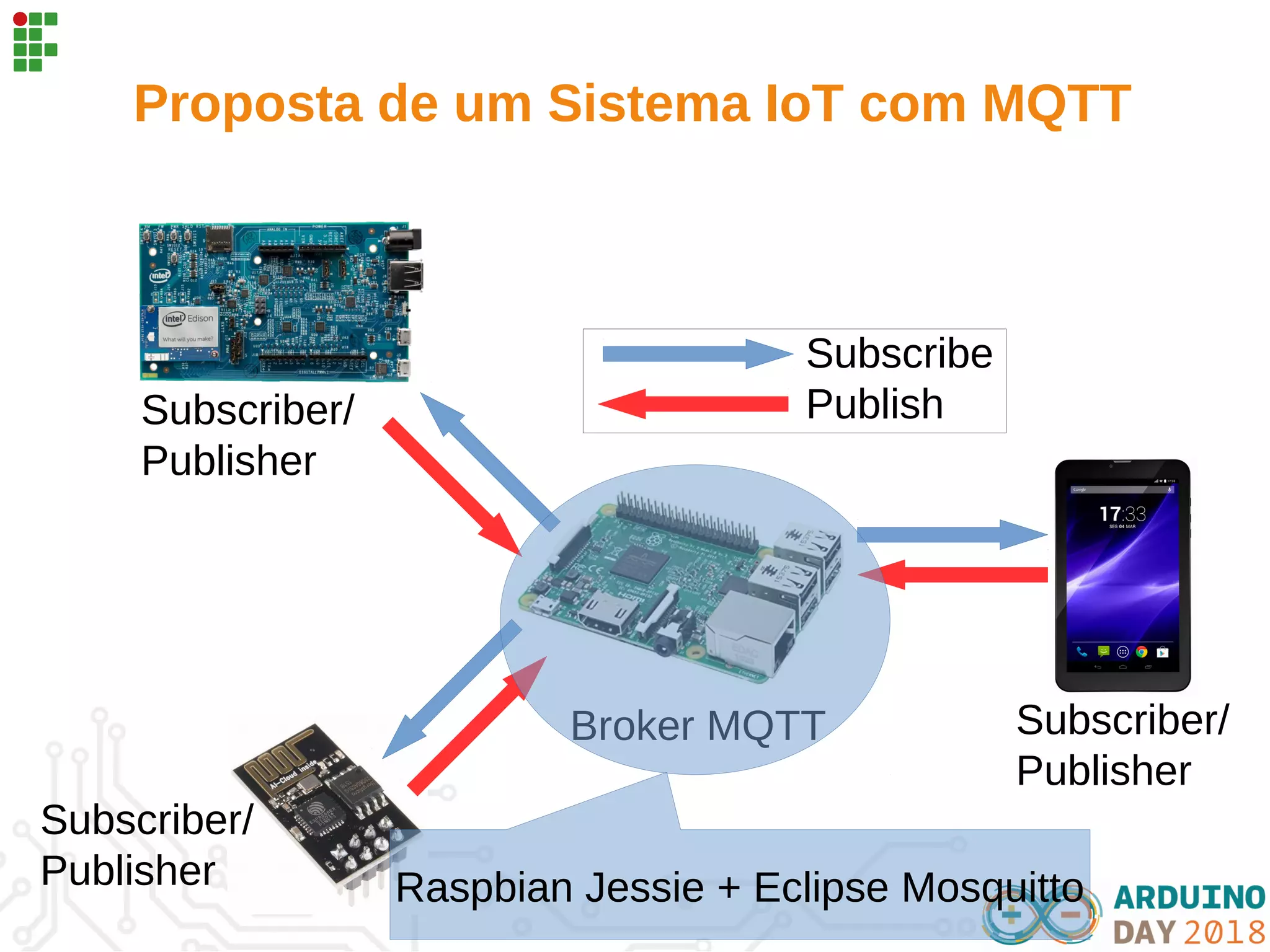

18. Proposta de um Sistema IoT com MQTT
Broker MQTT
Subscribe
PublishSubscriber/
Publisher
Subscriber/
Publisher
Subscriber/
Publisher
Raspbian Jessie + Eclipse Mosquitto

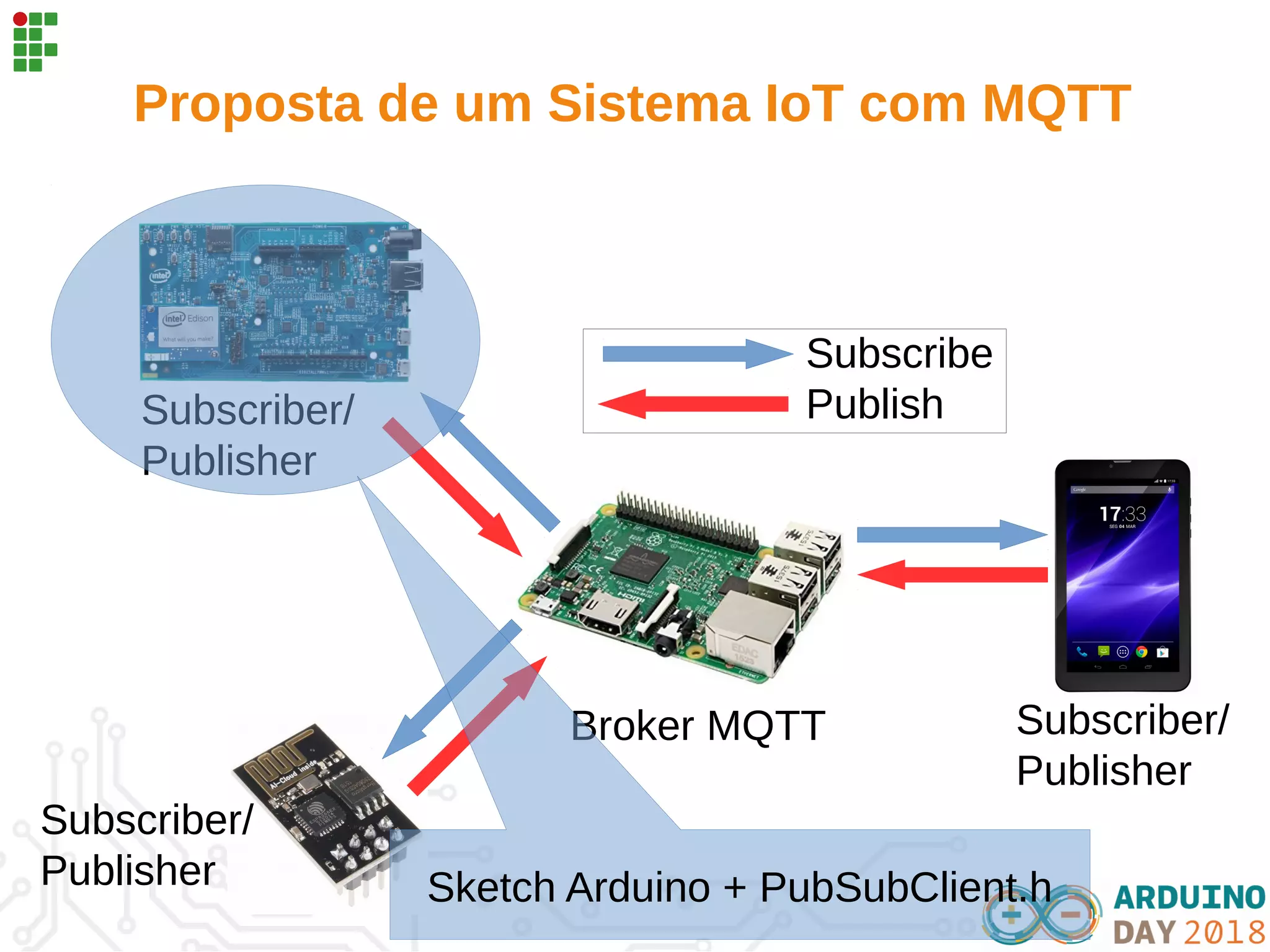

19. Proposta de um Sistema IoT com MQTT
Broker MQTT
Subscribe
PublishSubscriber/
Publisher
Subscriber/
Publisher
Subscriber/
Publisher
Sketch Arduino + PubSubClient.h

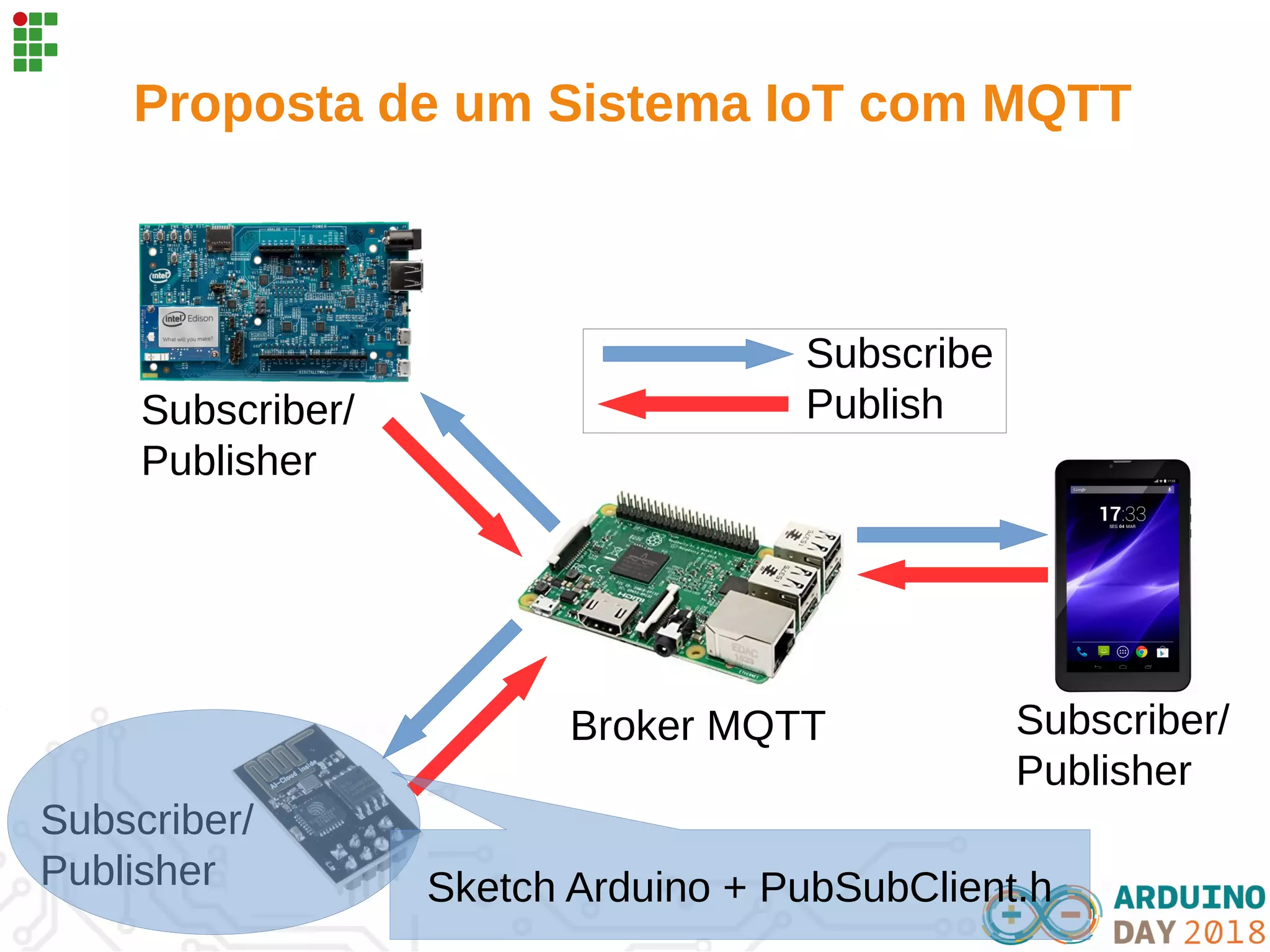

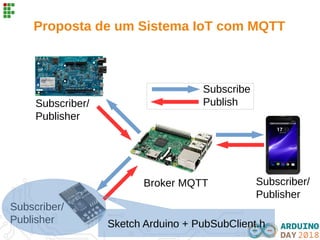

20. Proposta de um Sistema IoT com MQTT
Broker MQTT
Subscribe
PublishSubscriber/
Publisher
Subscriber/
Publisher
Subscriber/
Publisher
Sketch Arduino + PubSubClient.h

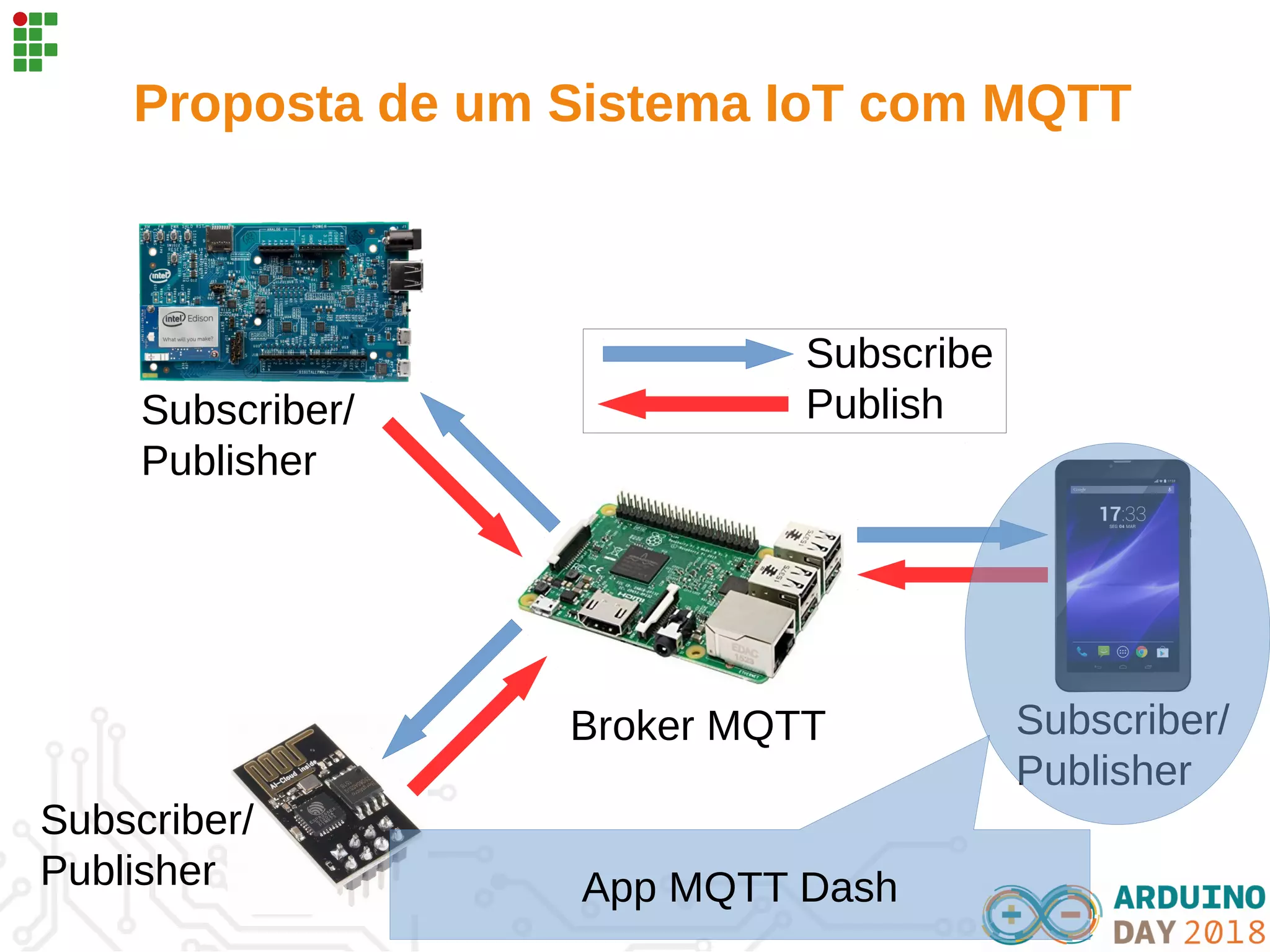

21. Proposta de um Sistema IoT com MQTT
Broker MQTT
Subscribe
PublishSubscriber/
Publisher
Subscriber/
Publisher
Subscriber/
Publisher
App MQTT Dash

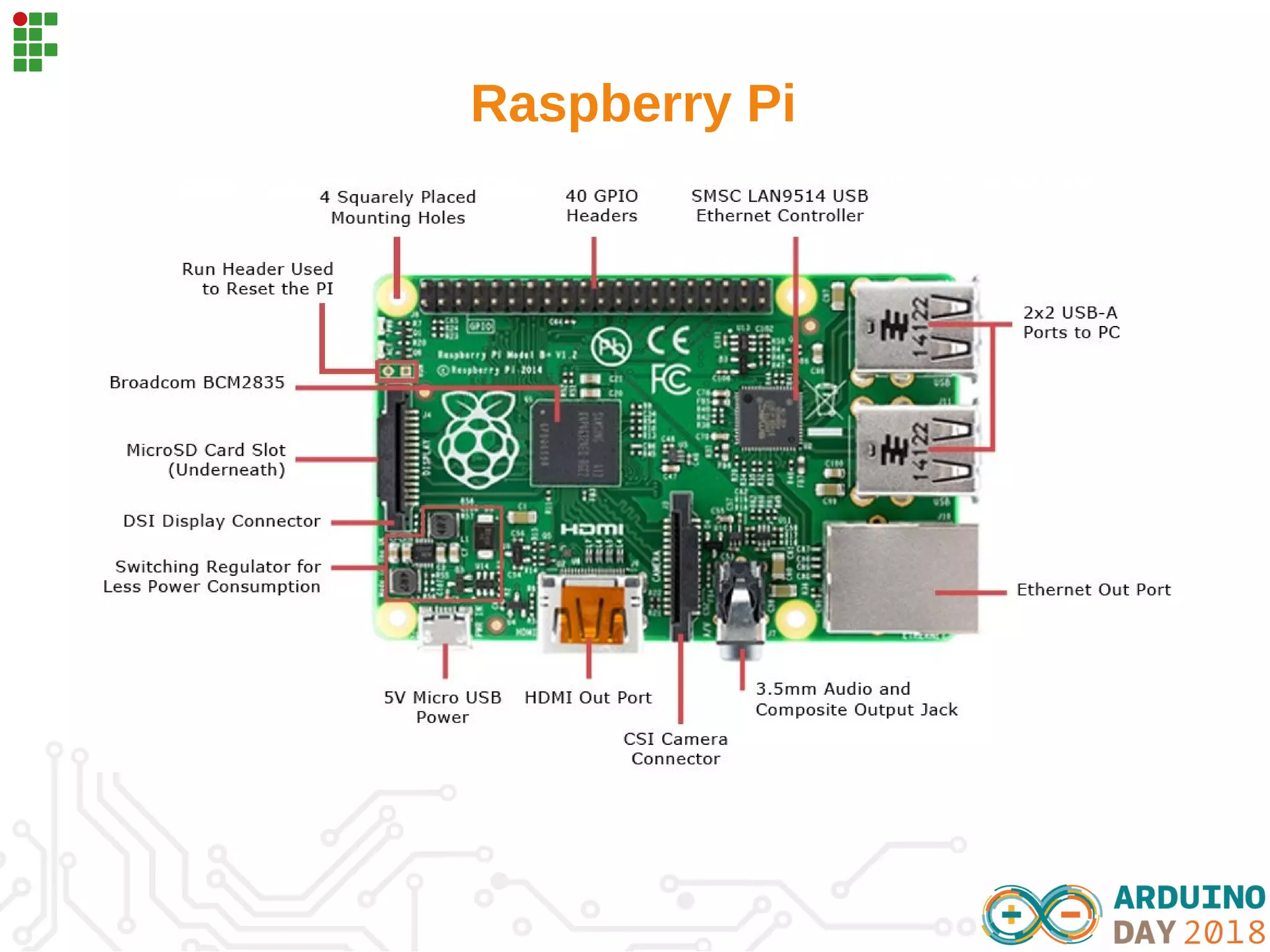

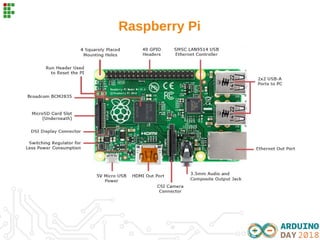

22. Raspberry Pi

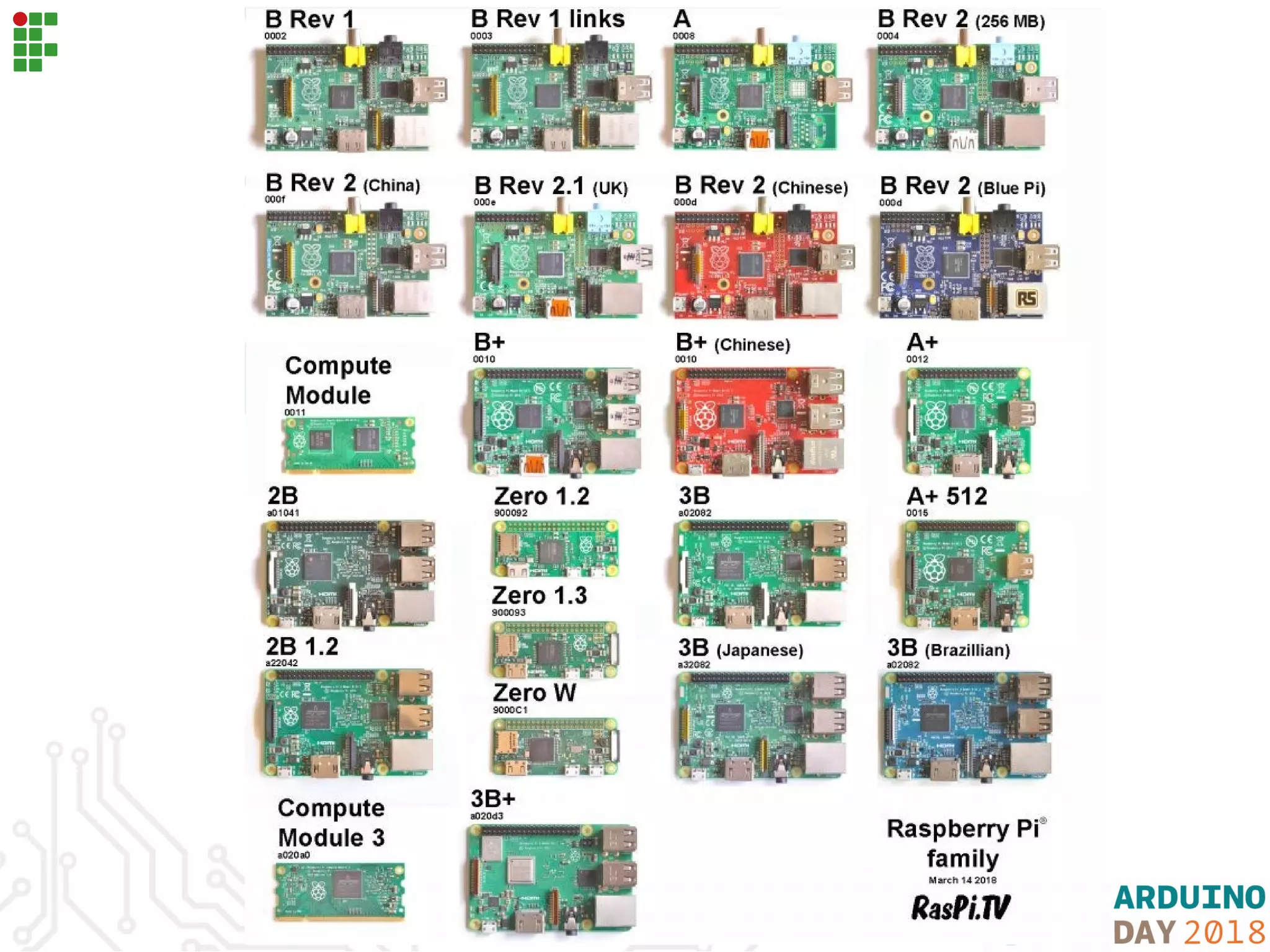

23. Raspberry Pi

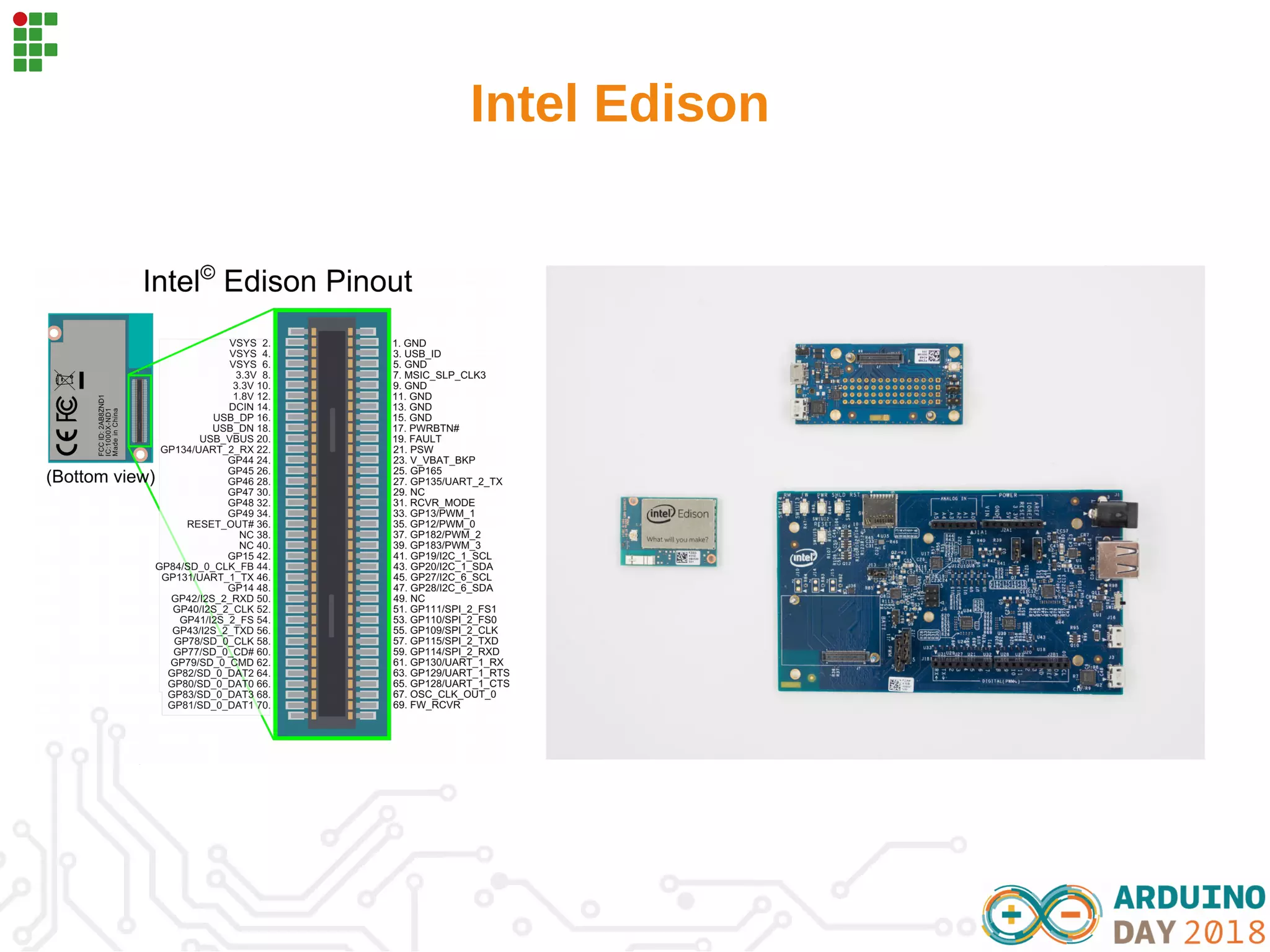

24. Intel Edison

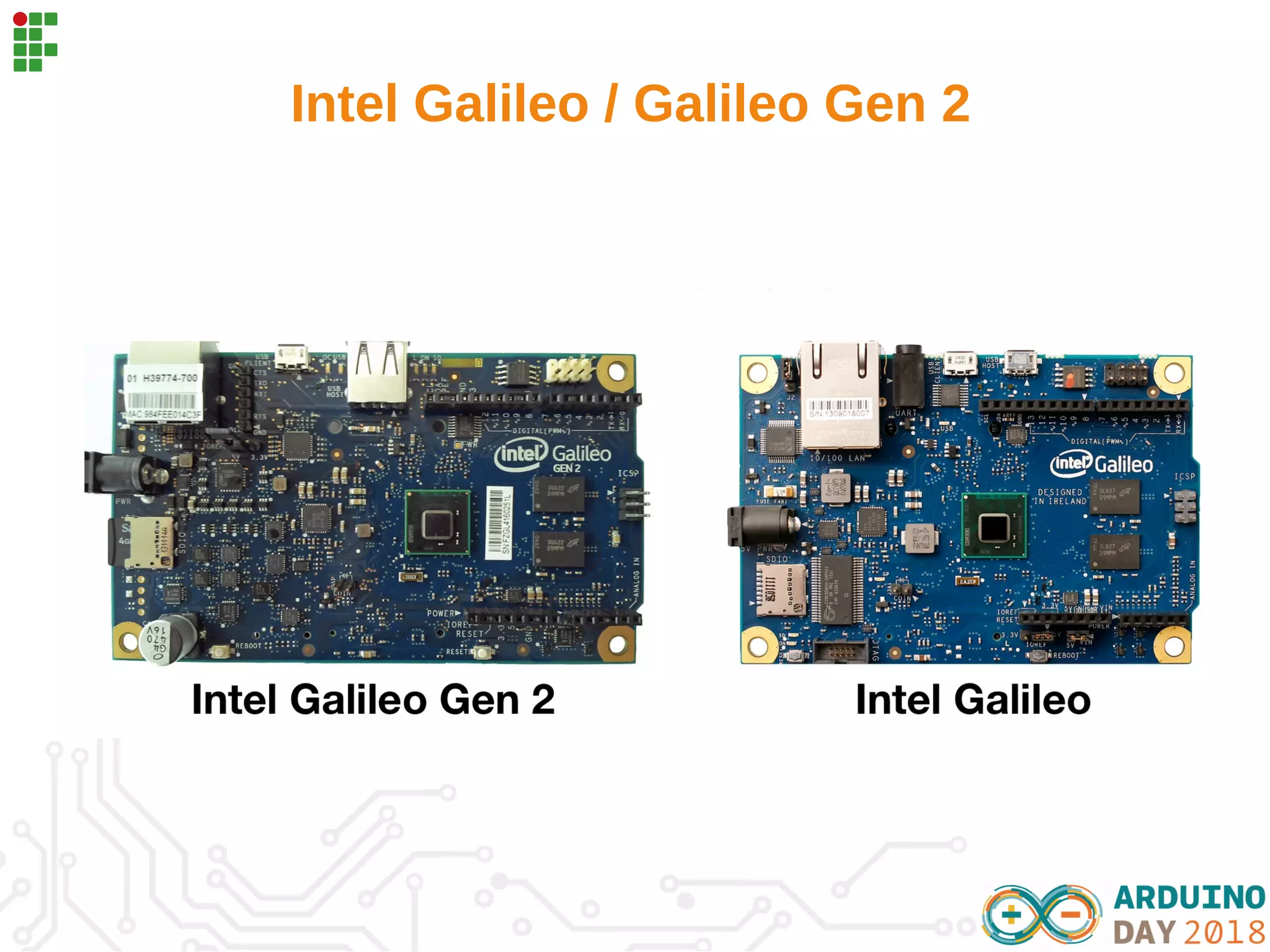

25. Intel Galileo / Galileo Gen 2

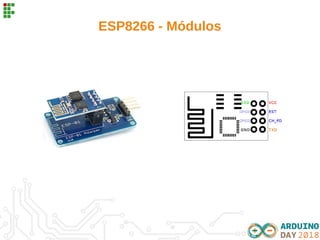

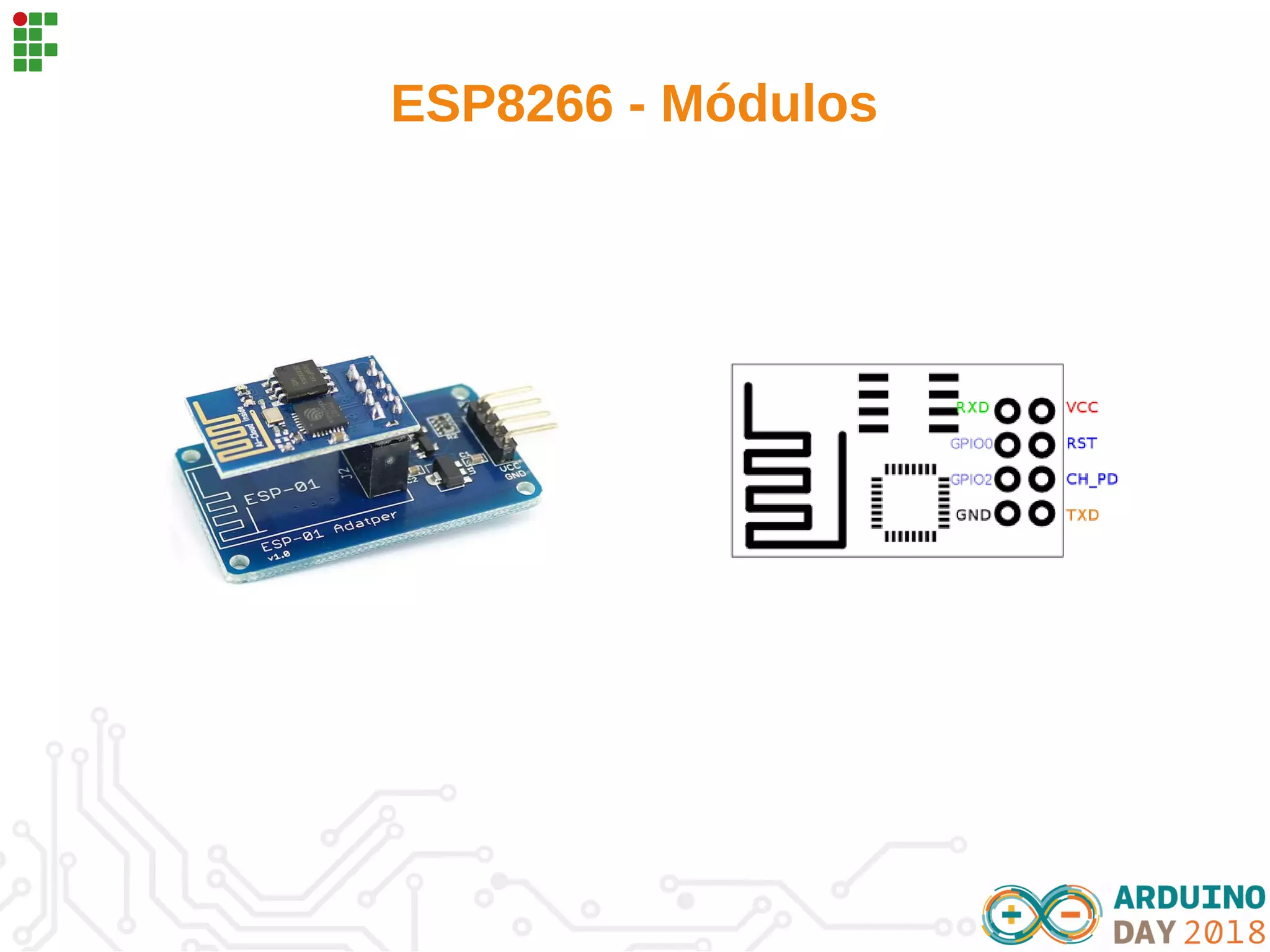

26. ESP8266 - Módulos

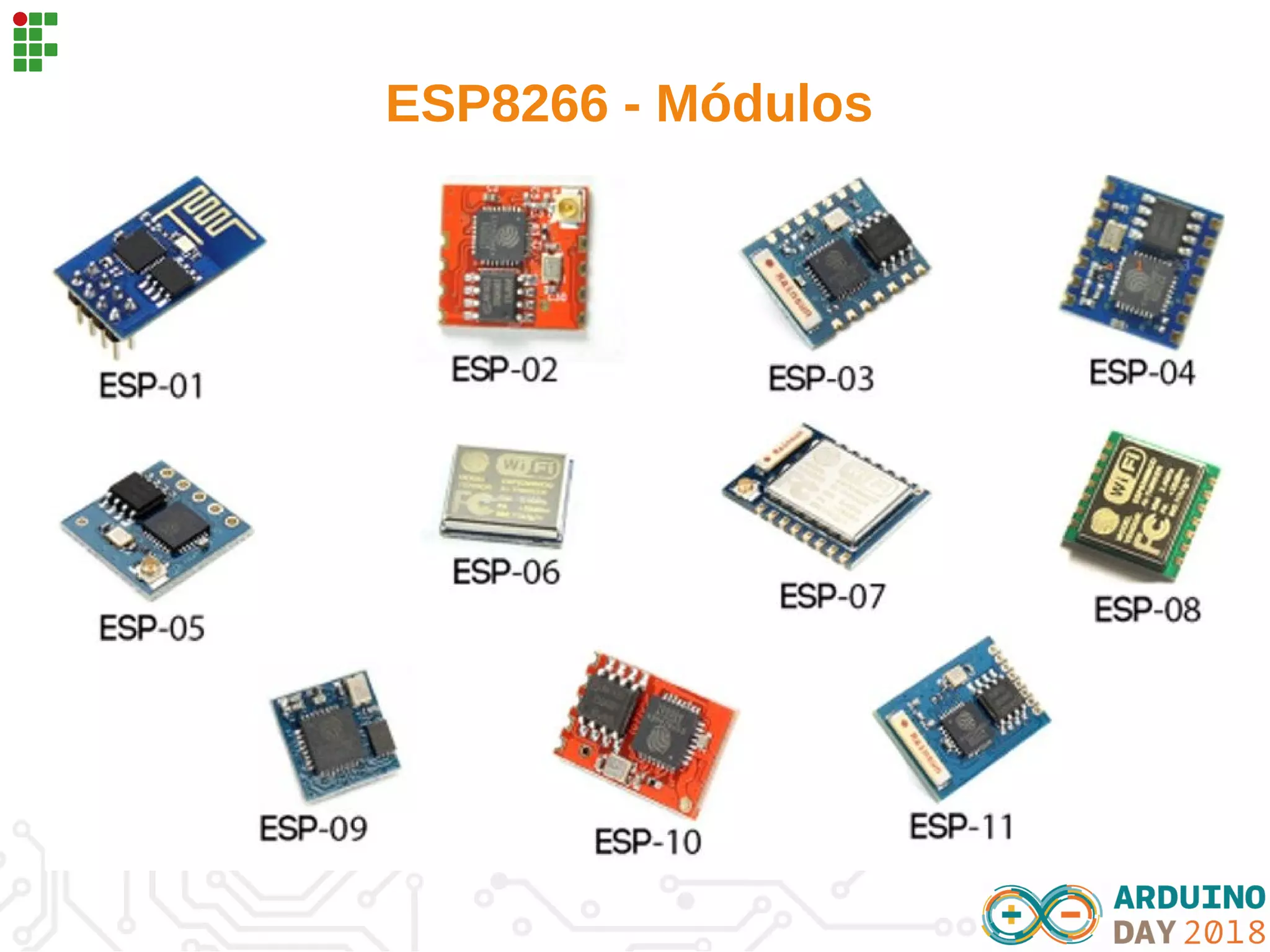

27. ESP8266 - Módulos

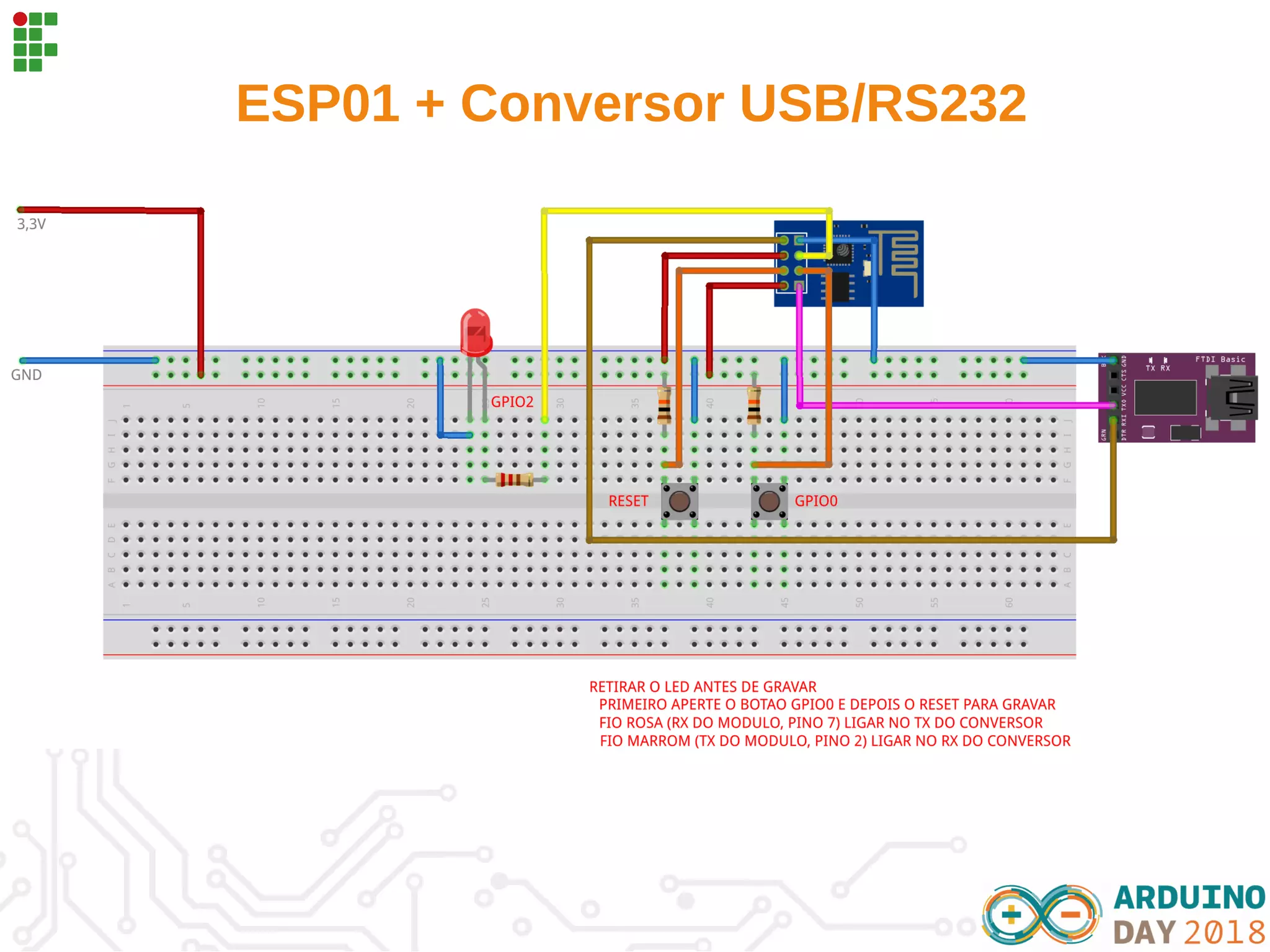

28. ESP01 + Conversor USB/RS232

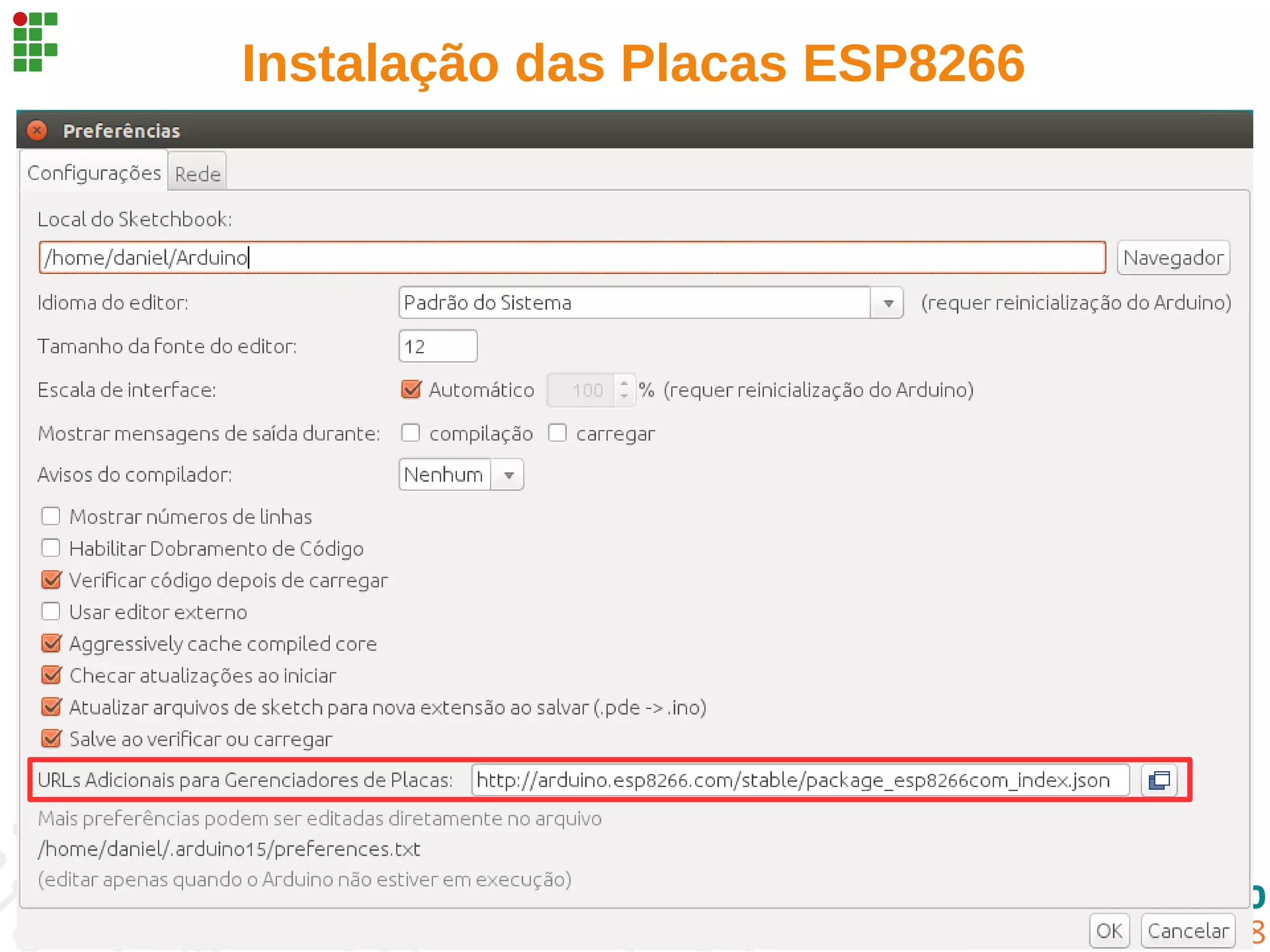

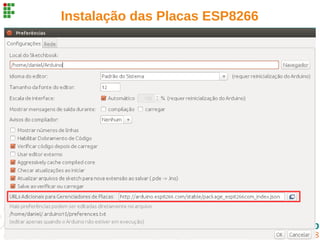

29. Instalação das Placas ESP8266

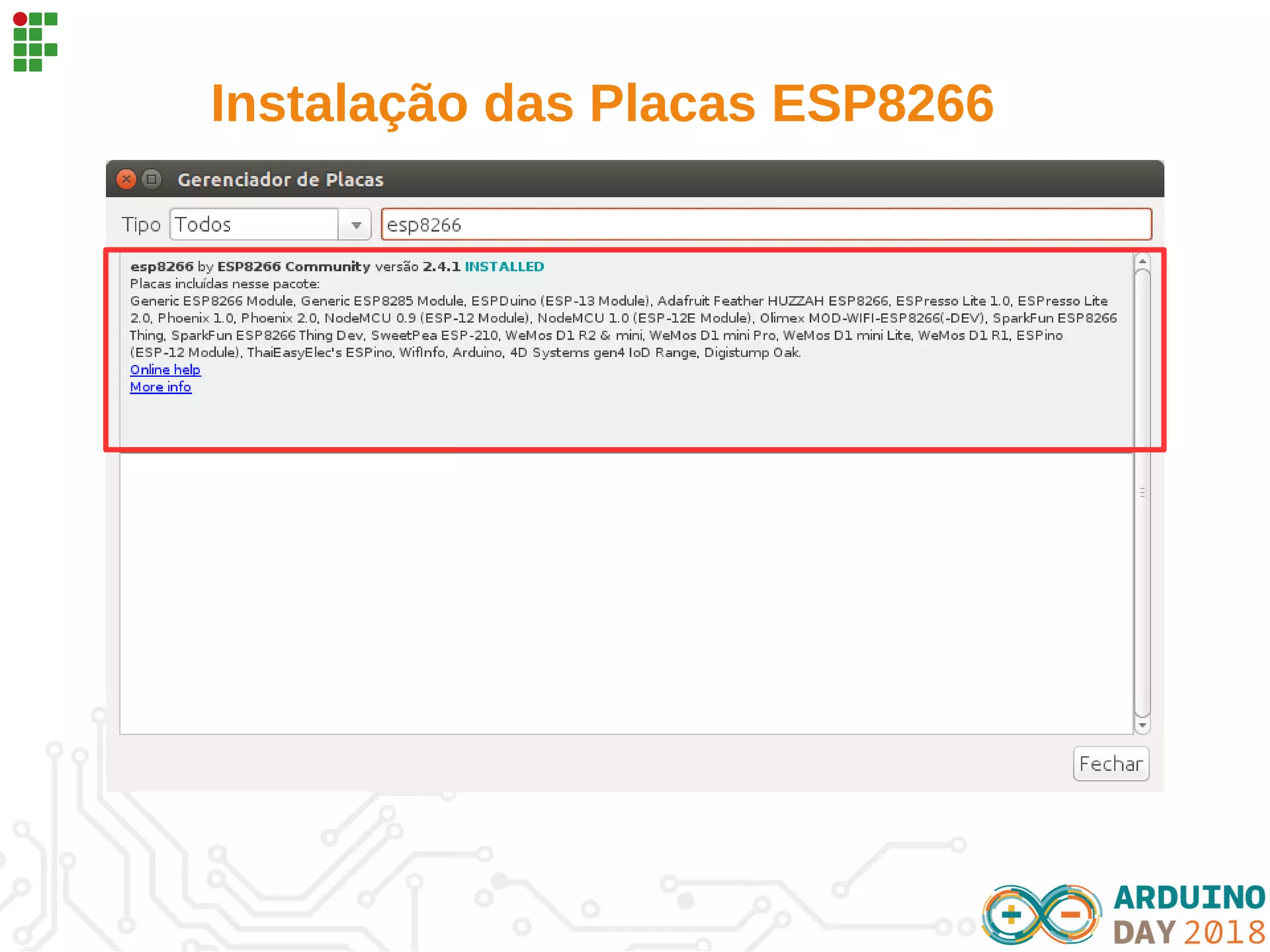

30. Instalação das Placas ESP8266

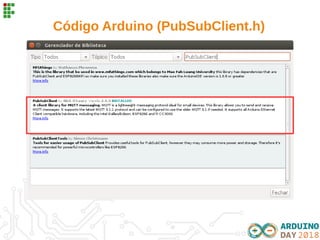

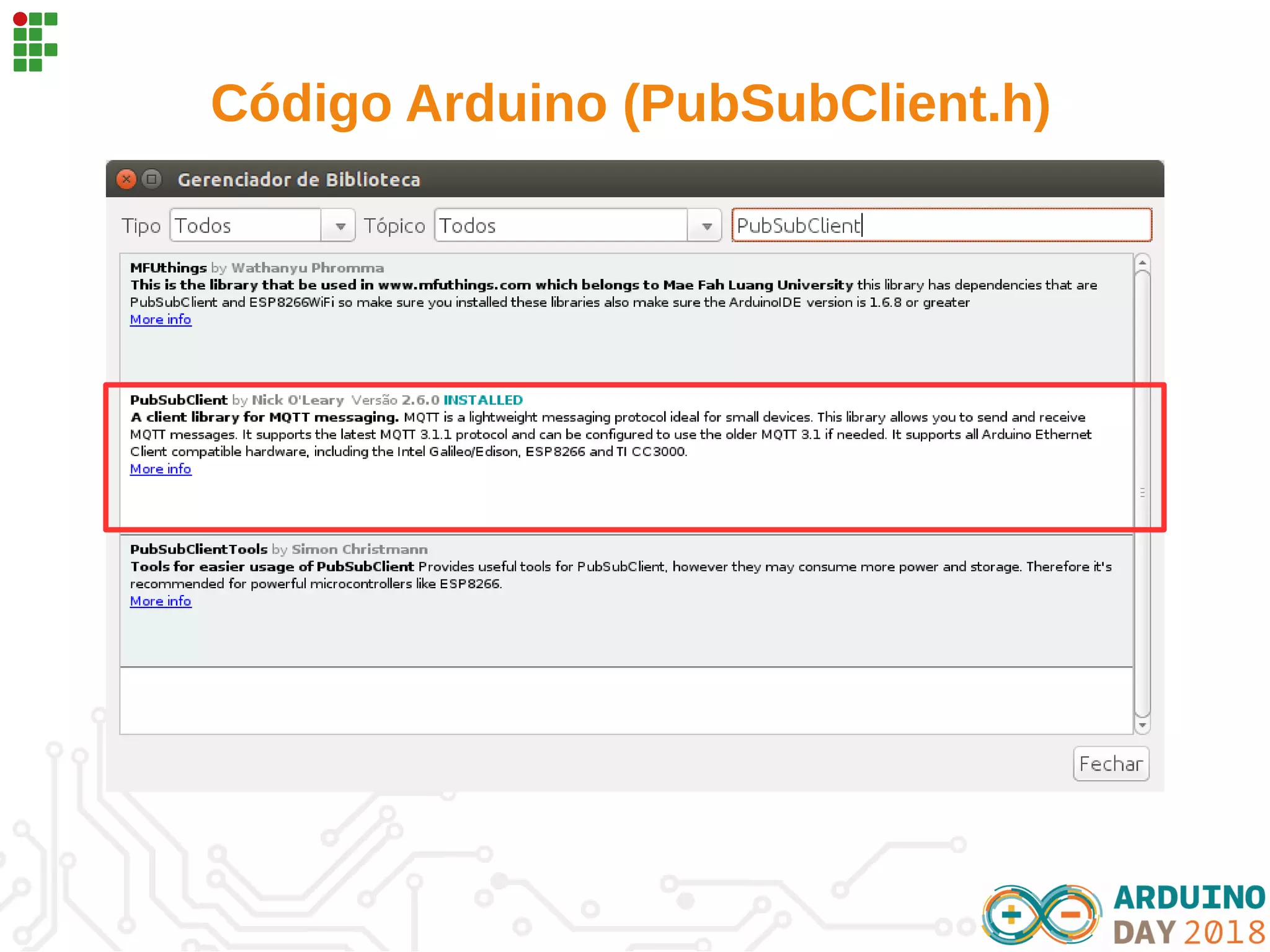

31. Código Arduino (PubSubClient.h)

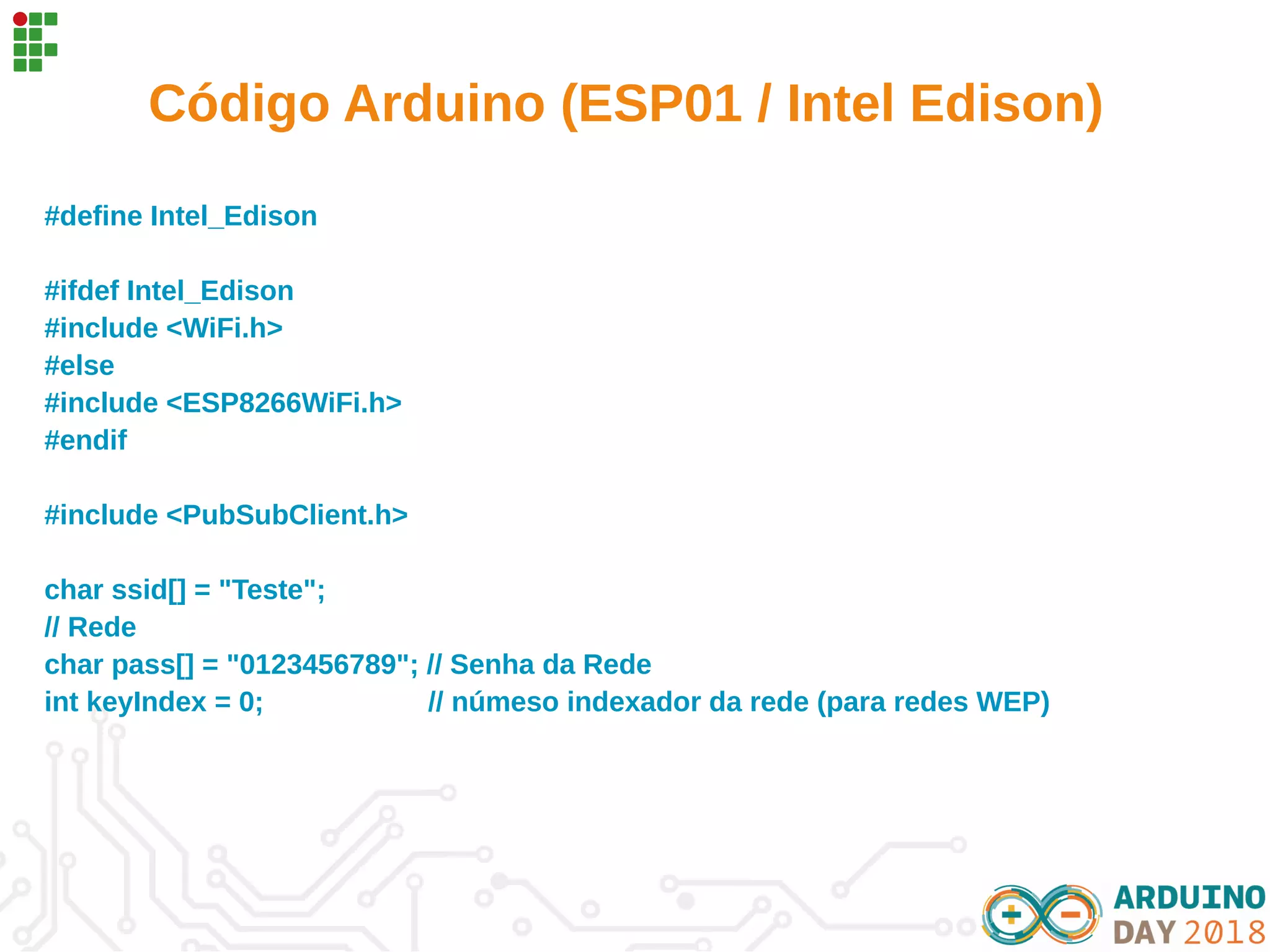

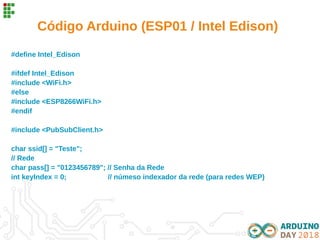

32. Código Arduino (ESP01 / Intel Edison)
#define Intel_Edison
#ifdef Intel_Edison
#include <WiFi.h>
#else
#include <ESP8266WiFi.h>
#endif
#include <PubSubClient.h>
char ssid[] = "Teste";
// Rede
char pass[] = "0123456789"; // Senha da Rede
int keyIndex = 0; // númeso indexador da rede (para redes WEP)

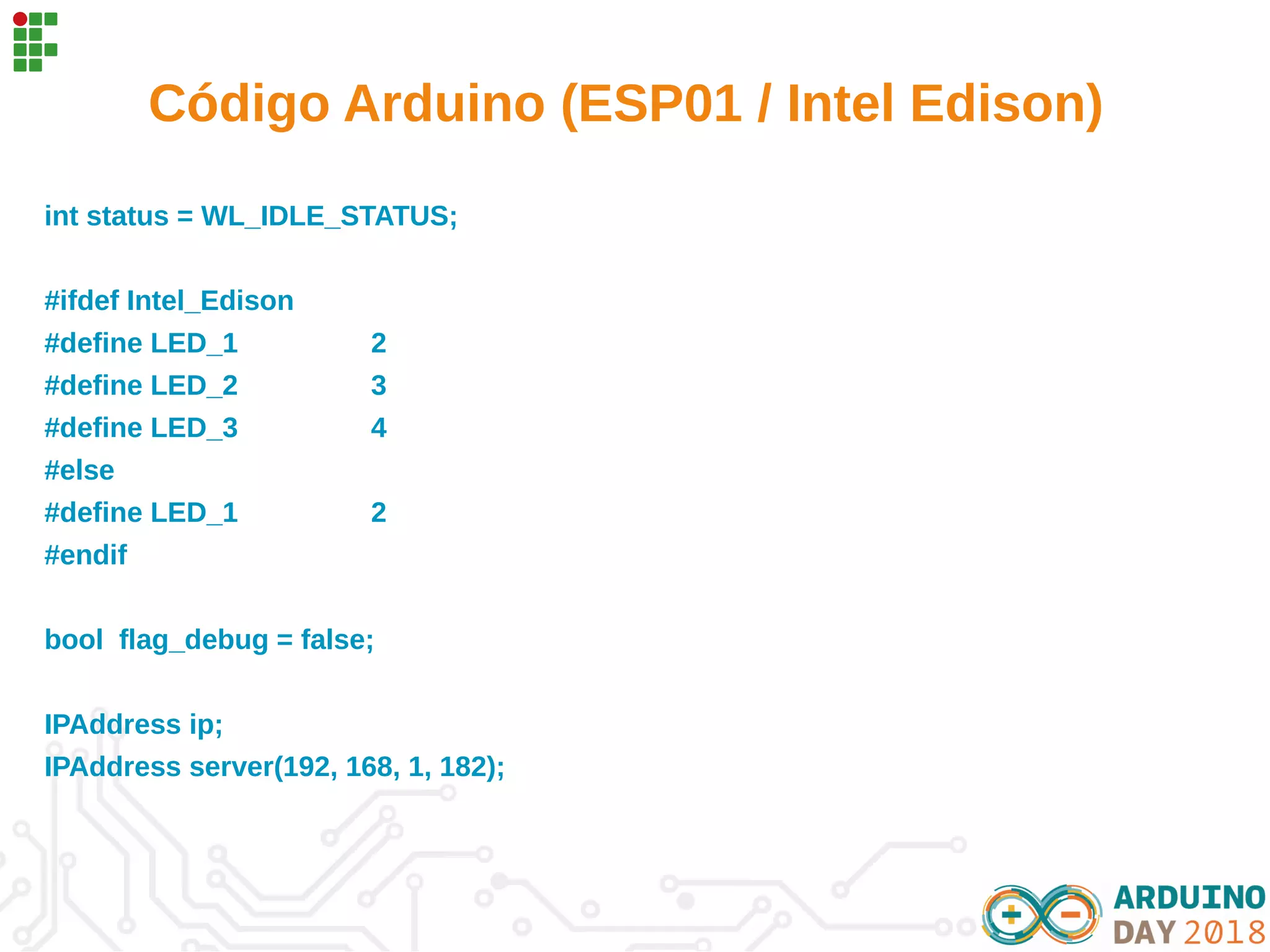

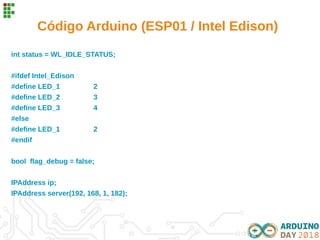

33. Código Arduino (ESP01 / Intel Edison)
int status = WL_IDLE_STATUS;
#ifdef Intel_Edison
#define LED_1 2
#define LED_2 3
#define LED_3 4
#else
#define LED_1 2
#endif
bool flag_debug = false;
IPAddress ip;
IPAddress server(192, 168, 1, 182);

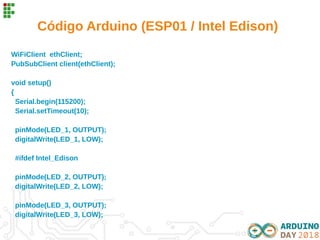

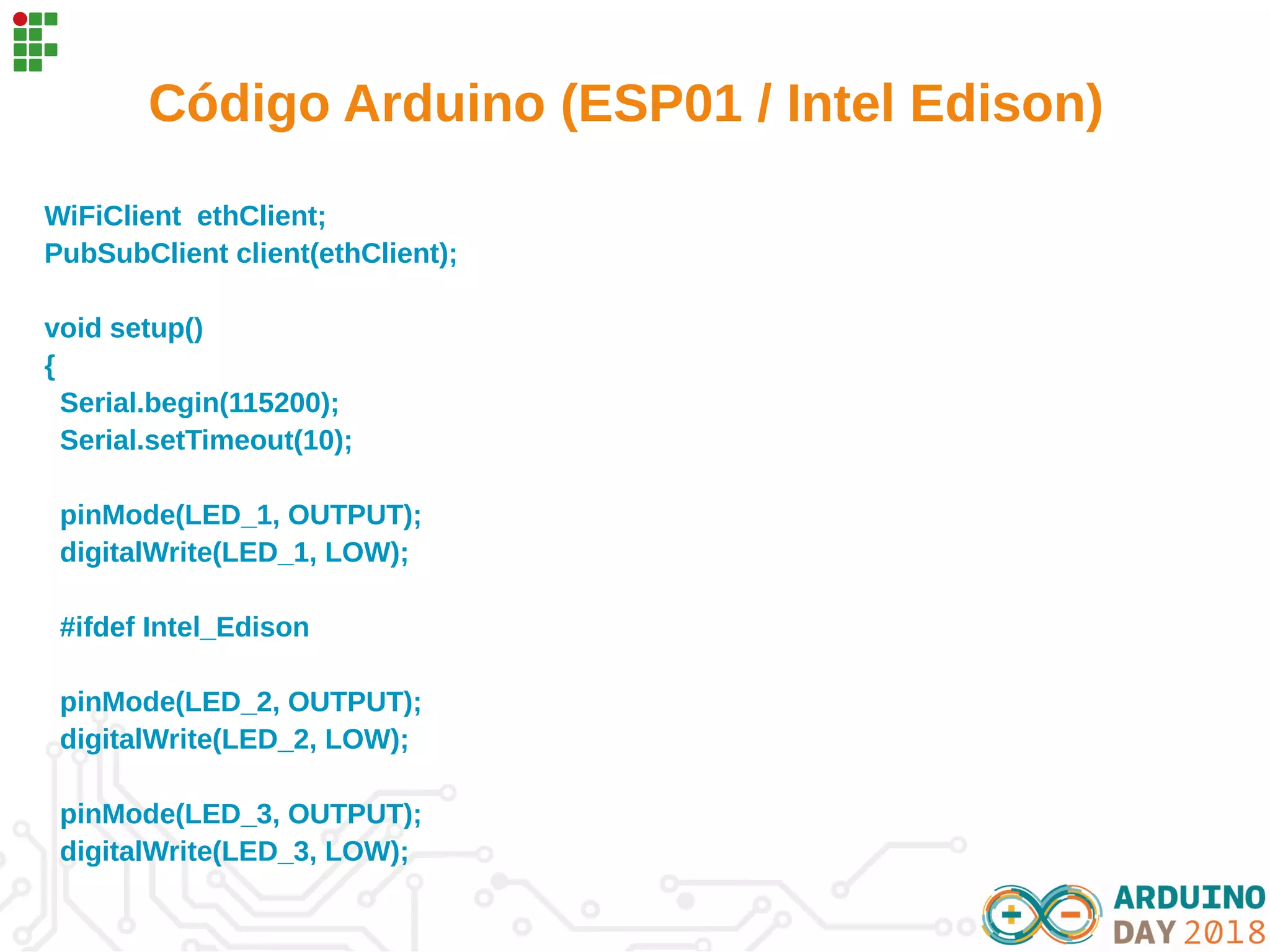

34. Código Arduino (ESP01 / Intel Edison)
WiFiClient ethClient;
PubSubClient client(ethClient);
void setup()
{
Serial.begin(115200);
Serial.setTimeout(10);
pinMode(LED_1, OUTPUT);
digitalWrite(LED_1, LOW);
#ifdef Intel_Edison
pinMode(LED_2, OUTPUT);
digitalWrite(LED_2, LOW);
pinMode(LED_3, OUTPUT);
digitalWrite(LED_3, LOW);

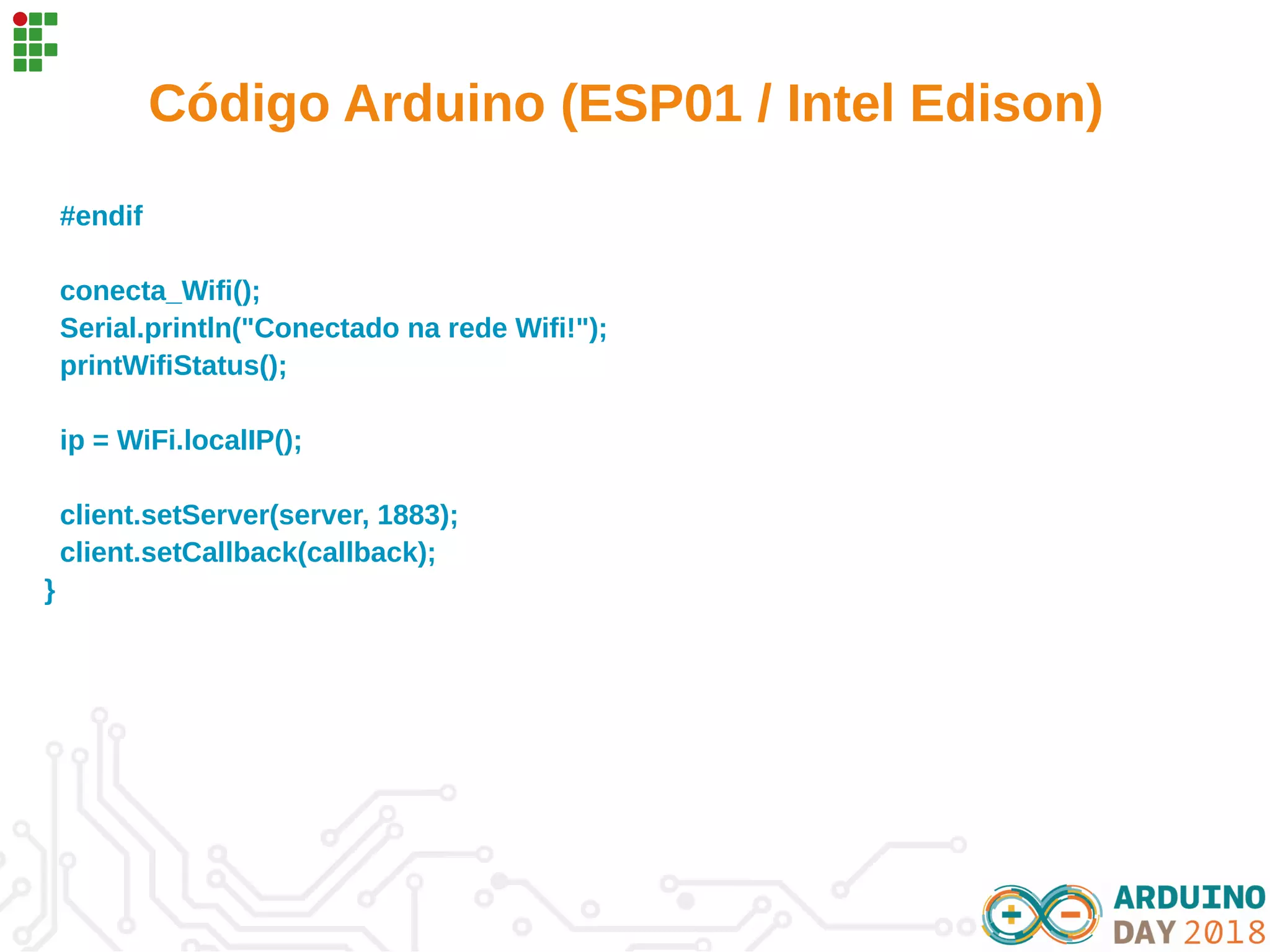

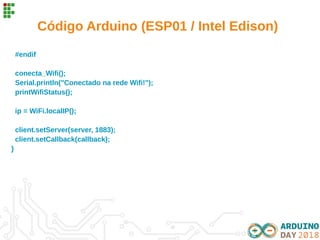

35. Código Arduino (ESP01 / Intel Edison)
#endif
conecta_Wifi();
Serial.println("Conectado na rede Wifi!");
printWifiStatus();
ip = WiFi.localIP();
client.setServer(server, 1883);
client.setCallback(callback);
}

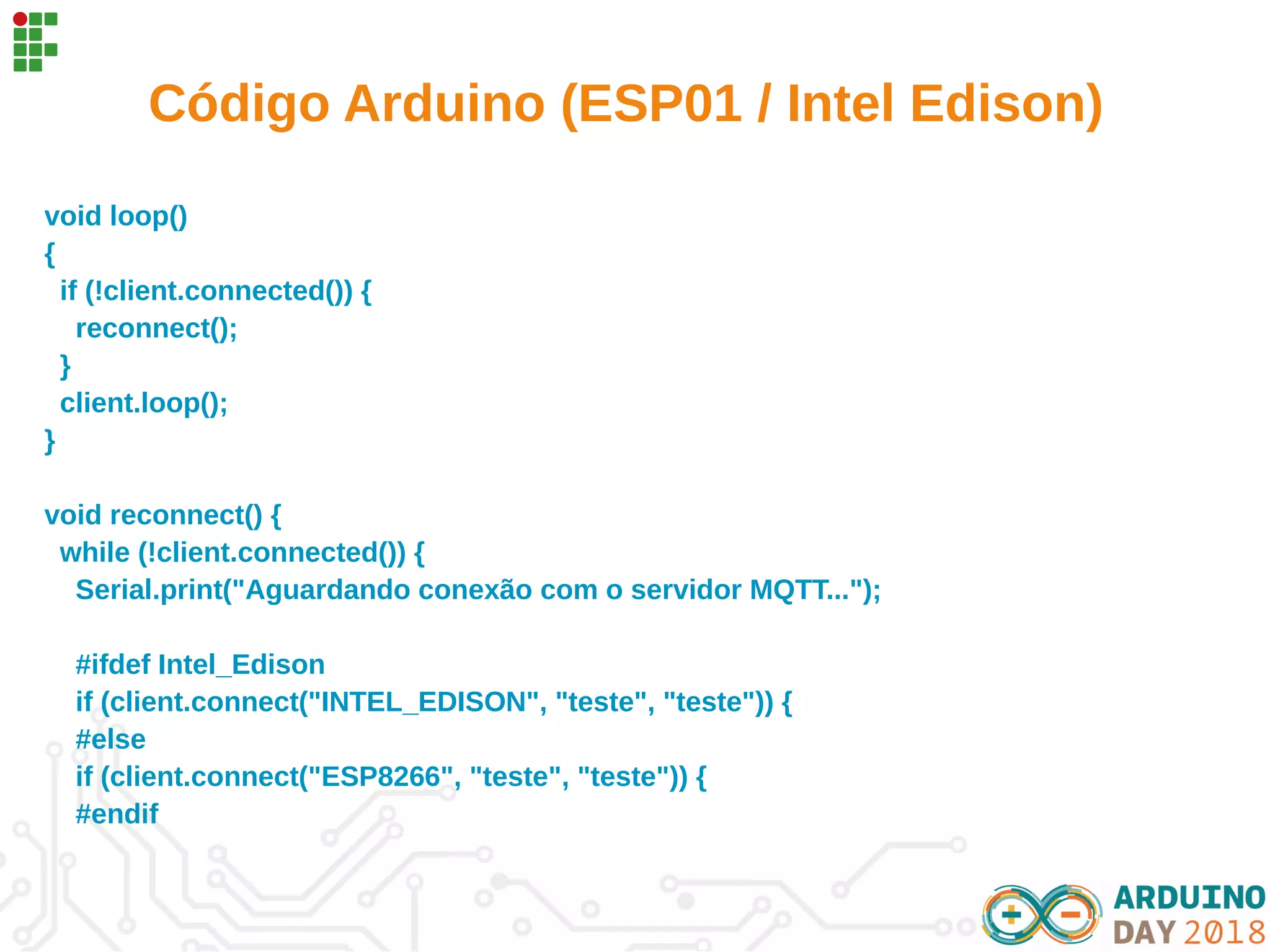

36. Código Arduino (ESP01 / Intel Edison)
void loop()
{
if (!client.connected()) {
reconnect();
}
client.loop();
}
void reconnect() {
while (!client.connected()) {
Serial.print("Aguardando conexão com o servidor MQTT...");
#ifdef Intel_Edison
if (client.connect("INTEL_EDISON", "teste", "teste")) {
#else
if (client.connect("ESP8266", "teste", "teste")) {
#endif

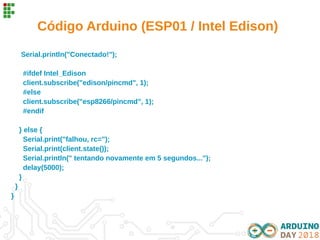

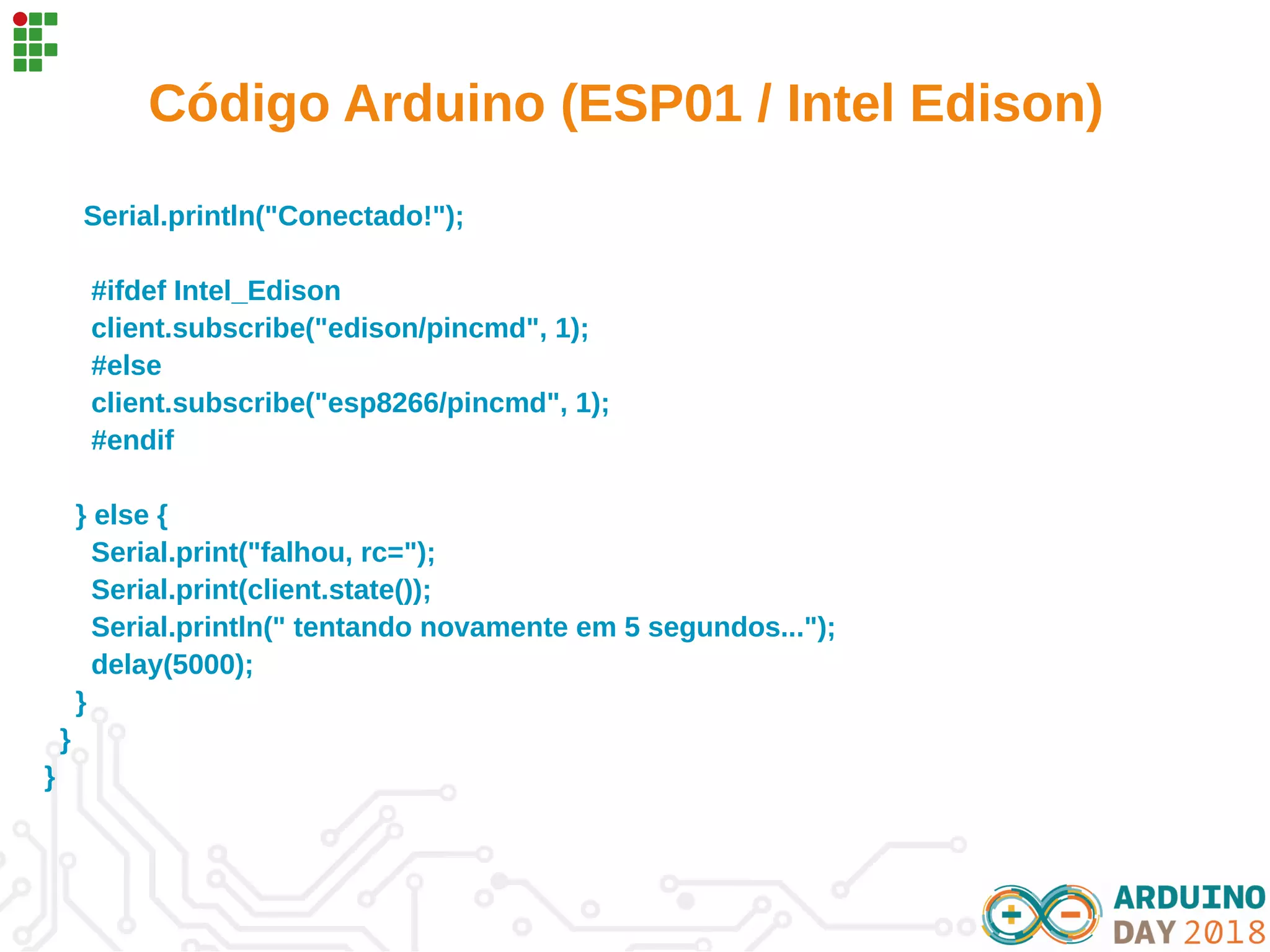

37. Código Arduino (ESP01 / Intel Edison)
Serial.println("Conectado!");
#ifdef Intel_Edison
client.subscribe("edison/pincmd", 1);
#else
client.subscribe("esp8266/pincmd", 1);
#endif
} else {
Serial.print("falhou, rc=");
Serial.print(client.state());
Serial.println(" tentando novamente em 5 segundos...");
delay(5000);
}
}
}

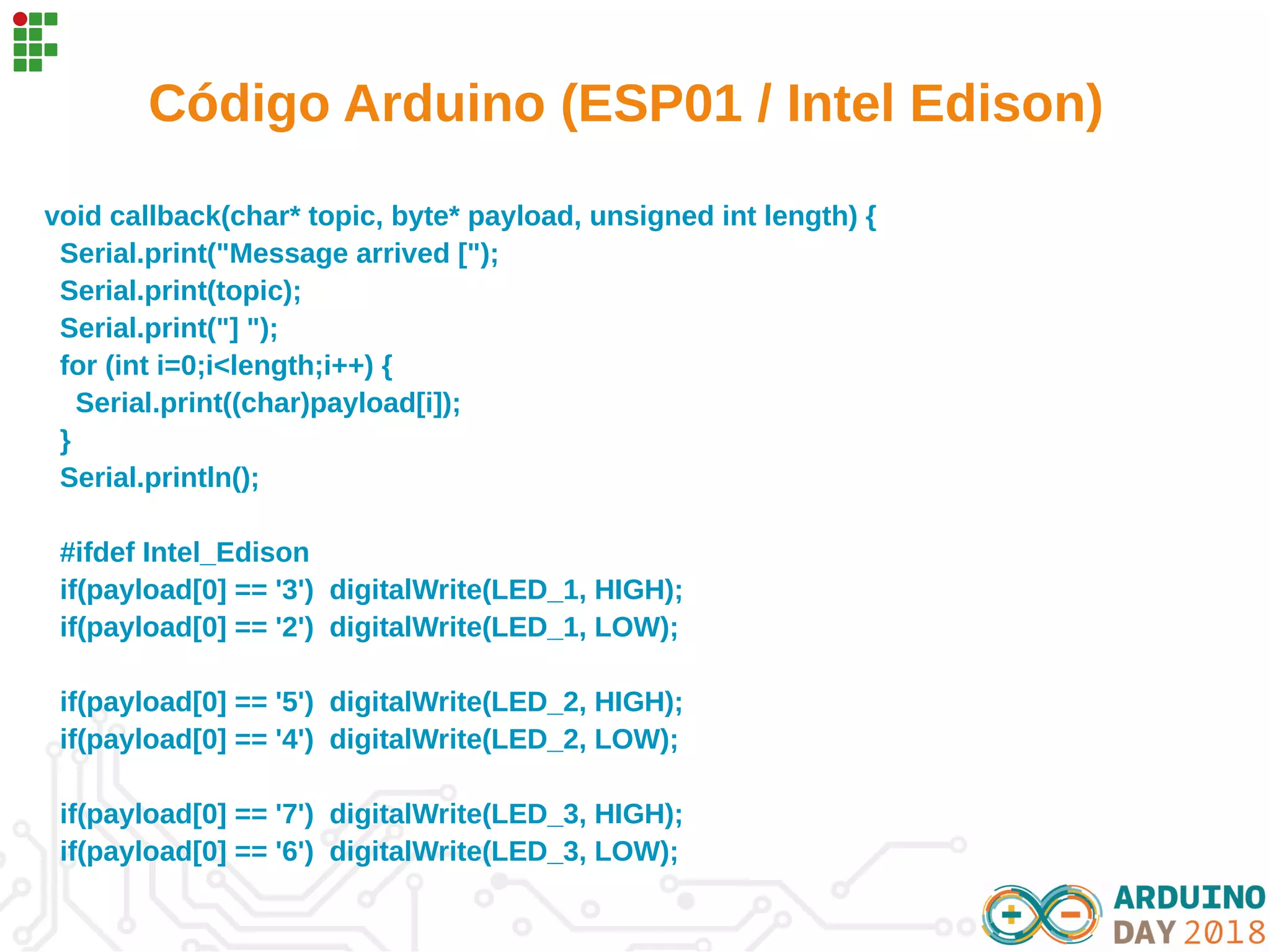

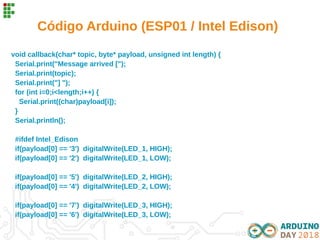

38. Código Arduino (ESP01 / Intel Edison)
void callback(char* topic, byte* payload, unsigned int length) {
Serial.print("Message arrived [");
Serial.print(topic);
Serial.print("] ");
for (int i=0;i<length;i++) {
Serial.print((char)payload[i]);
}
Serial.println();
#ifdef Intel_Edison
if(payload[0] == '3') digitalWrite(LED_1, HIGH);
if(payload[0] == '2') digitalWrite(LED_1, LOW);
if(payload[0] == '5') digitalWrite(LED_2, HIGH);
if(payload[0] == '4') digitalWrite(LED_2, LOW);
if(payload[0] == '7') digitalWrite(LED_3, HIGH);
if(payload[0] == '6') digitalWrite(LED_3, LOW);

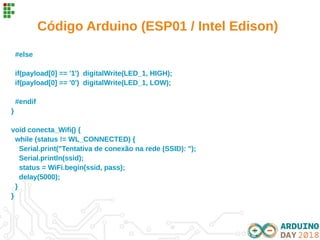

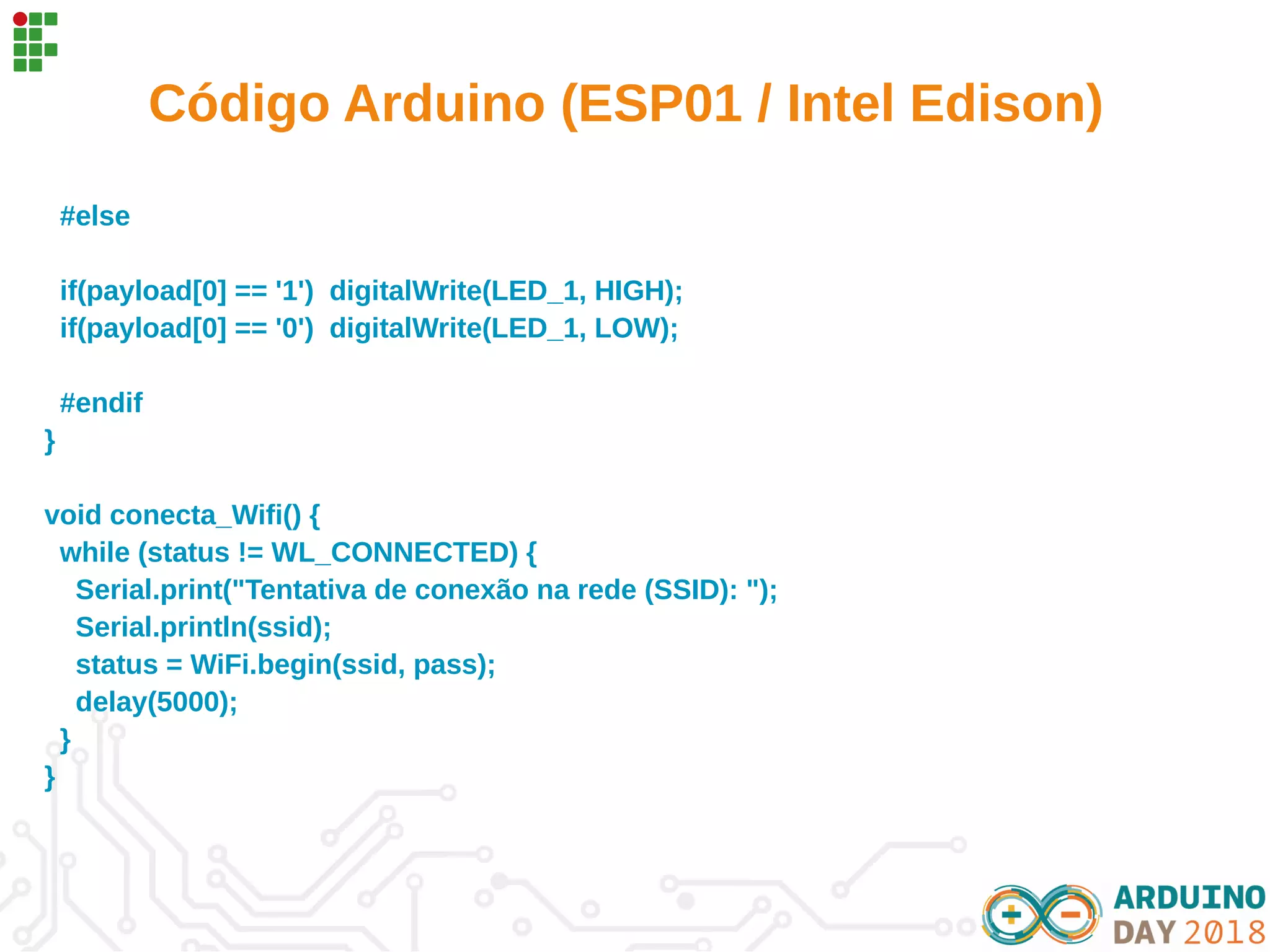

39. Código Arduino (ESP01 / Intel Edison)
#else
if(payload[0] == '1') digitalWrite(LED_1, HIGH);
if(payload[0] == '0') digitalWrite(LED_1, LOW);
#endif
}
void conecta_Wifi() {
while (status != WL_CONNECTED) {
Serial.print("Tentativa de conexão na rede (SSID): ");
Serial.println(ssid);
status = WiFi.begin(ssid, pass);
delay(5000);
}
}

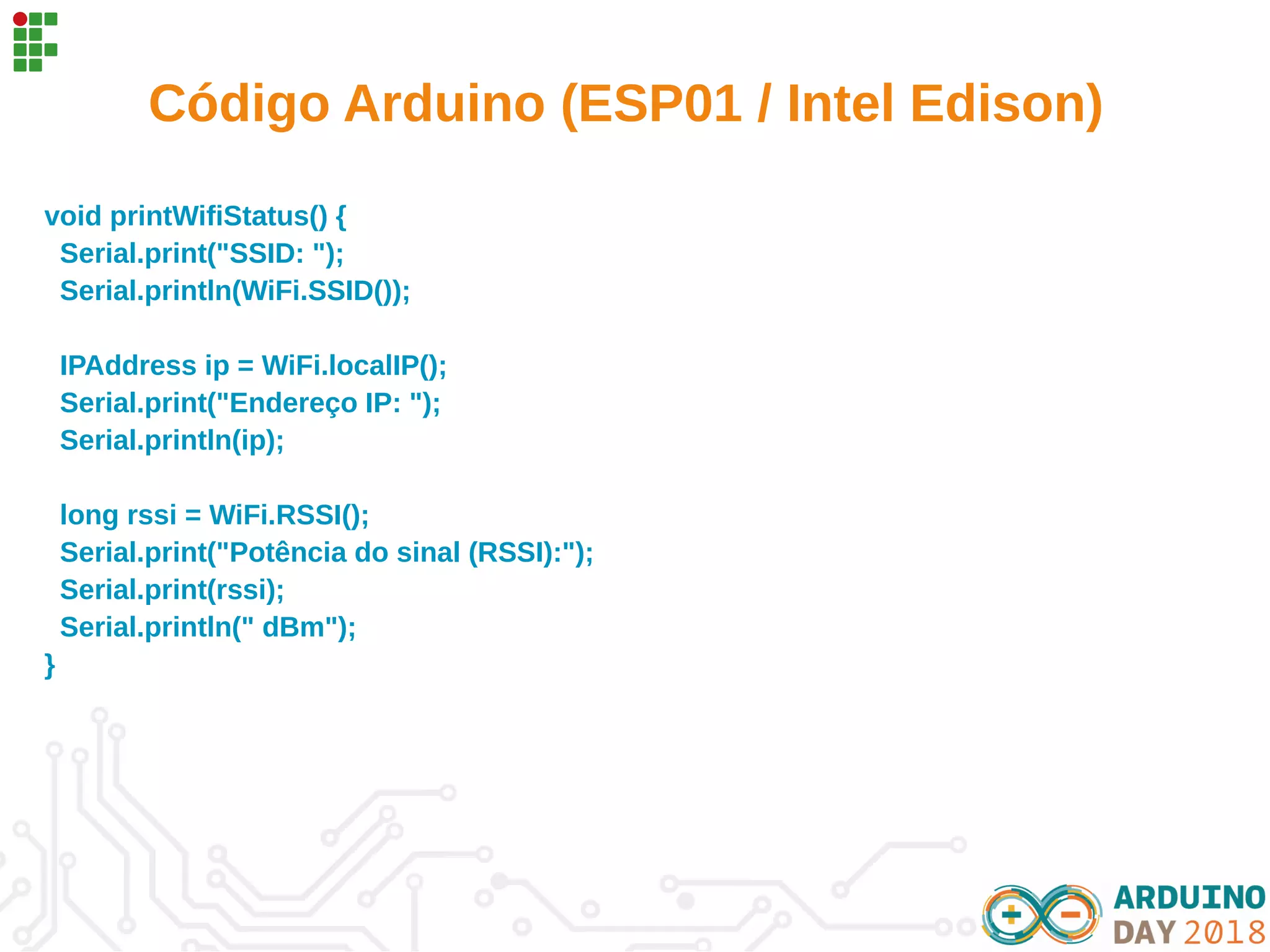

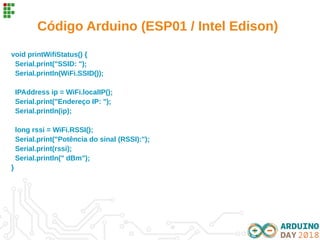

40. Código Arduino (ESP01 / Intel Edison)
void printWifiStatus() {
Serial.print("SSID: ");
Serial.println(WiFi.SSID());
IPAddress ip = WiFi.localIP();
Serial.print("Endereço IP: ");
Serial.println(ip);
long rssi = WiFi.RSSI();
Serial.print("Potência do sinal (RSSI):");
Serial.print(rssi);
Serial.println(" dBm");
}

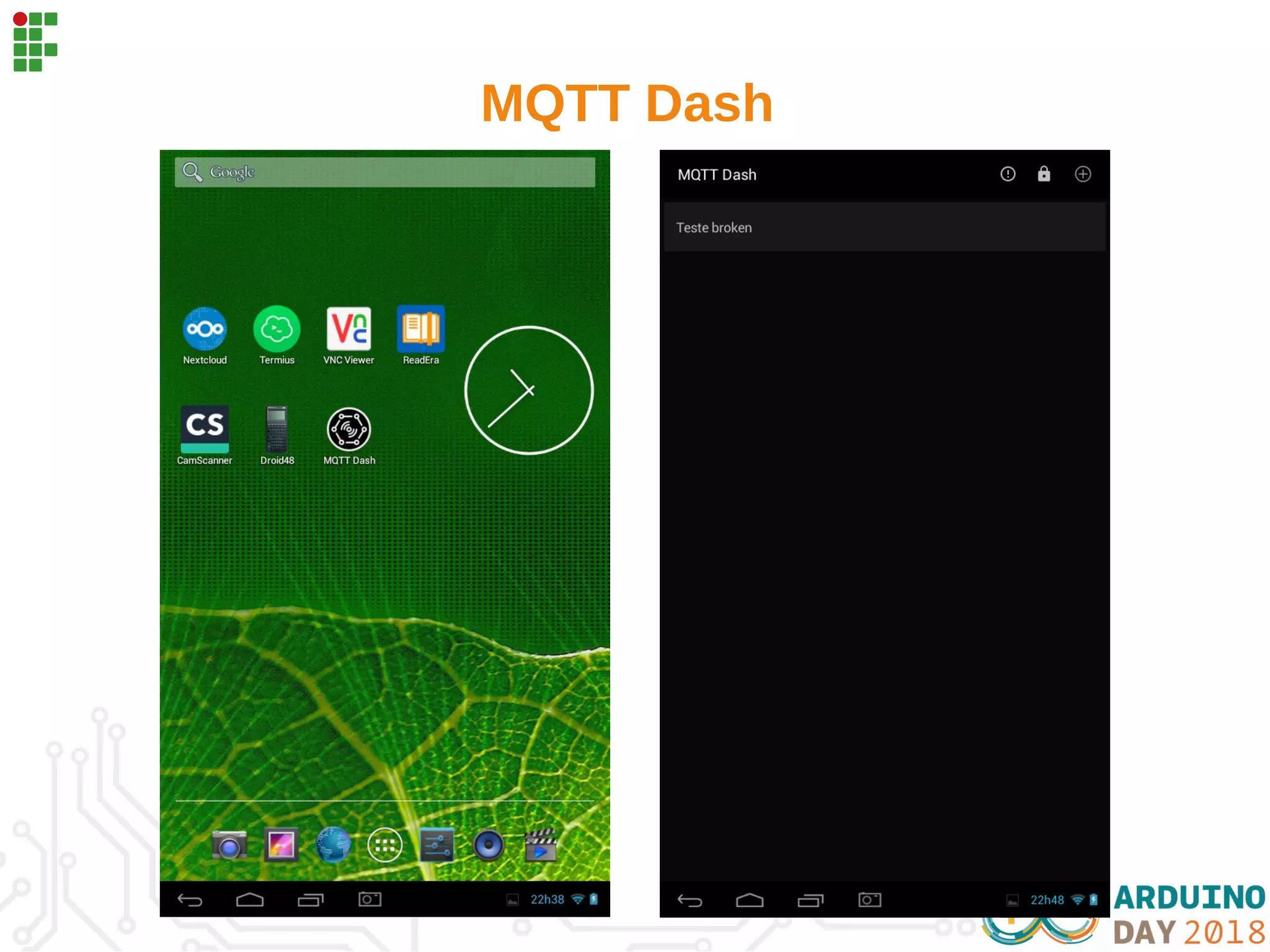

41. MQTT Dash

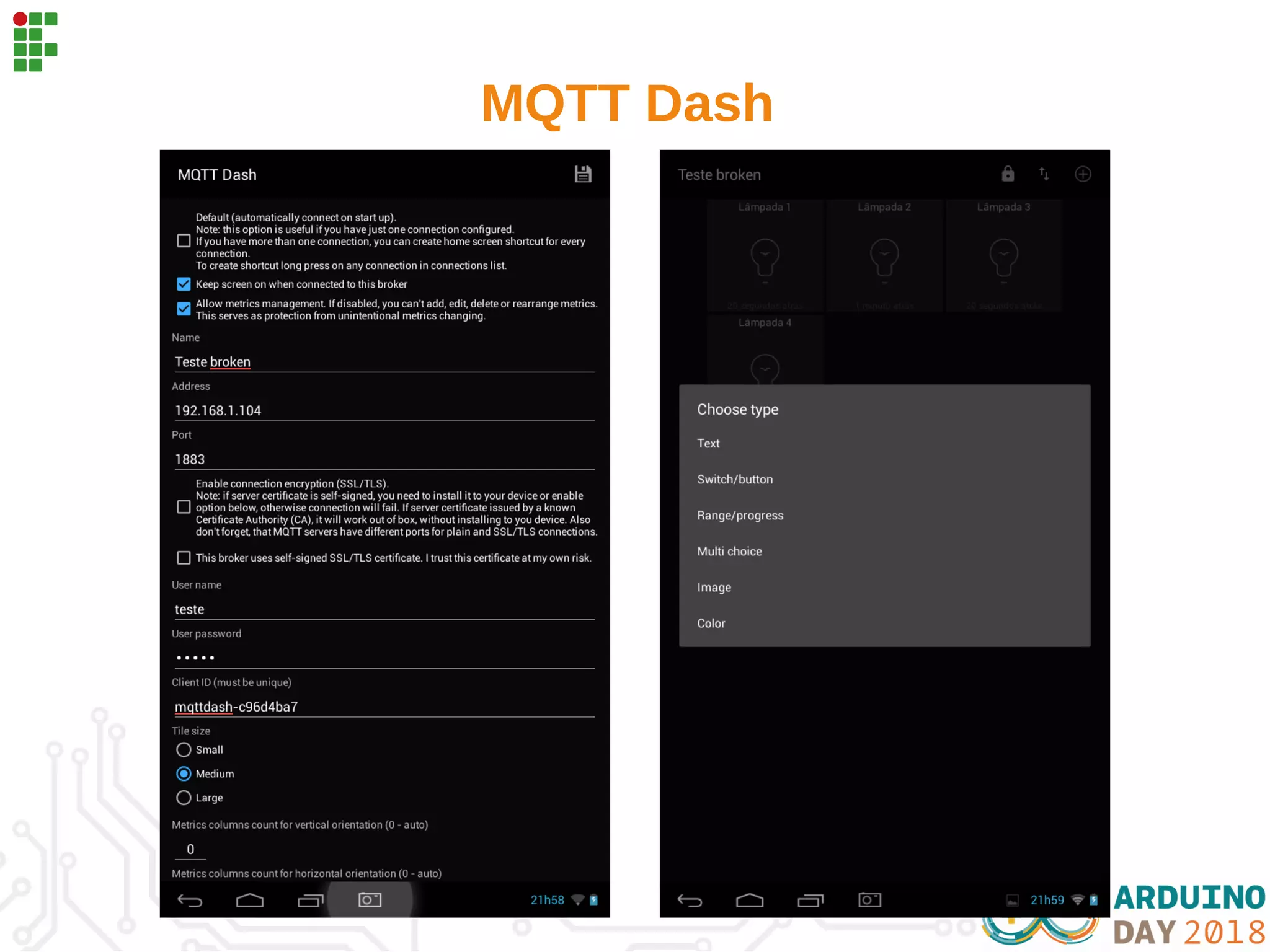

42. MQTT Dash

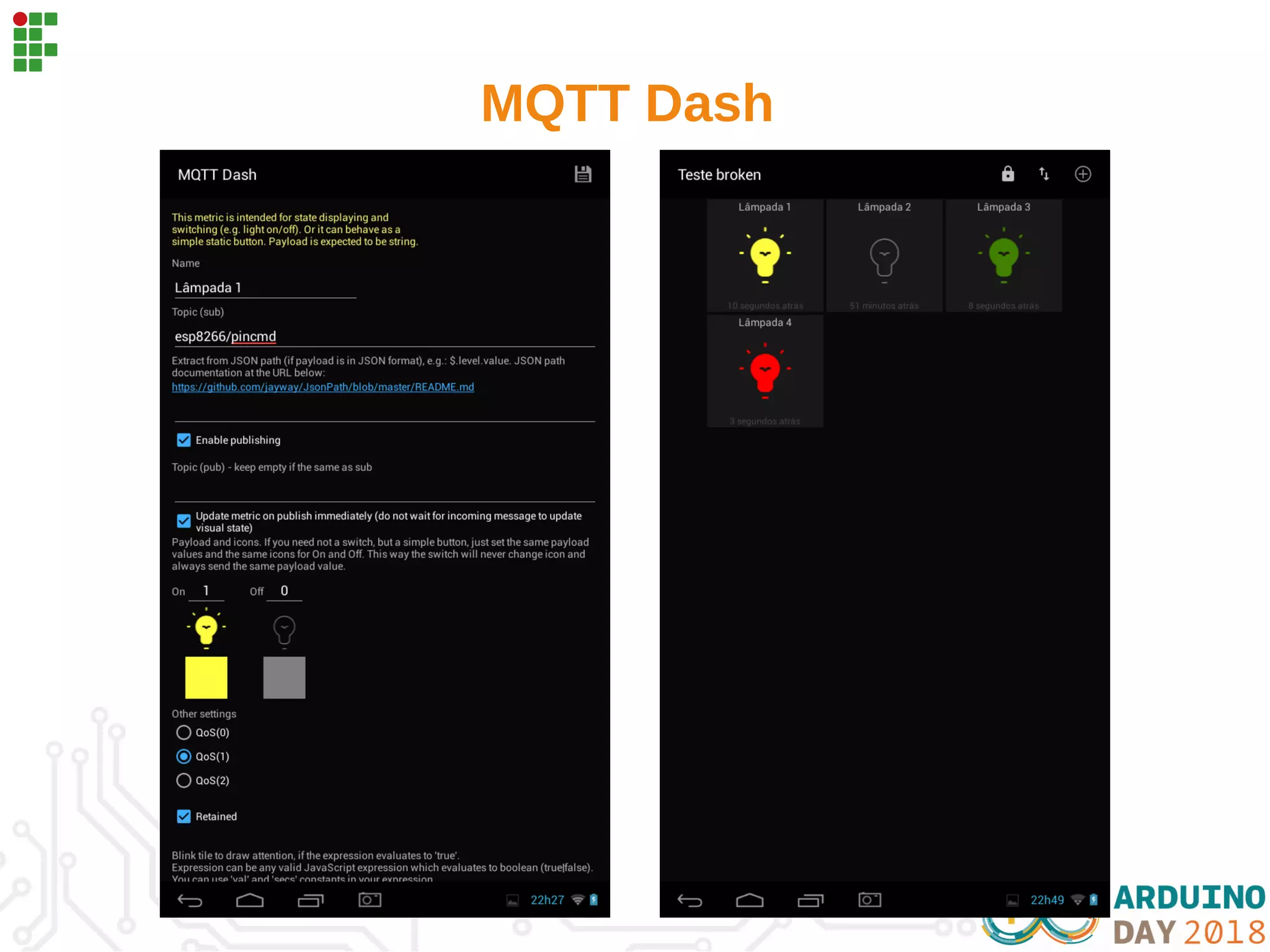

43. MQTT Dash

44. Perguntas?

45. Obrigado!
