1. ALVENARIA ESTRUTURAL
FACULDADE VALE DO CRICARÉ
CURSO DE ARQUITETURA E URBANISMO
TECNOLOGIA DAS CONSTRUÇÕES
São Mateus-ES, 2023
Prof. Rafael de Assis Borges, MSc

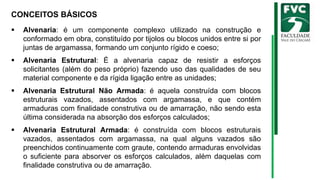

2. CONCEITOS BÁSICOS
▪ Alvenaria: é um componente complexo utilizado na construção e
conformado em obra, constituído por tijolos ou blocos unidos entre si por
juntas de argamassa, formando um conjunto rígido e coeso;
▪ Alvenaria Estrutural: É a alvenaria capaz de resistir a esforços
solicitantes (além do peso próprio) fazendo uso das qualidades de seu
material componente e da rígida ligação entre as unidades;
▪ Alvenaria Estrutural Não Armada: é aquela construída com blocos
estruturais vazados, assentados com argamassa, e que contém
armaduras com finalidade construtiva ou de amarração, não sendo esta
última considerada na absorção dos esforços calculados;
▪ Alvenaria Estrutural Armada: é construída com blocos estruturais
vazados, assentados com argamassa, na qual alguns vazados são
preenchidos continuamente com graute, contendo armaduras envolvidas
o suficiente para absorver os esforços calculados, além daquelas com
finalidade construtiva ou de amarração.

3. HISTÓRICO
▪ O uso da alvenaria como elemento estrutural é uma das mais antigas
formas de construção empregadas pelo homem.

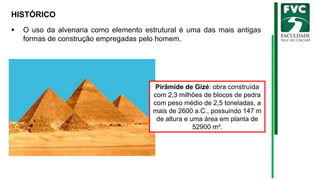

Pirâmide de Gizé: obra construída
com 2,3 milhões de blocos de pedra
com peso médio de 2,5 toneladas, a
mais de 2600 a.C., possuindo 147 m
de altura e uma área em planta de
52900 m².

4. Muralha da China: com aproximadamente
8850 km e construída com tijolos e pedras.
Coliseu de Roma: com 48 m de altura e
capaz de abrigar 50000 pessoas.

5. Notre Dame - Paris Mesquitas

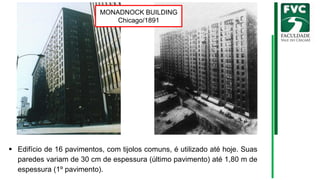

6. ▪ Edifício de 16 pavimentos, com tijolos comuns, é utilizado até hoje. Suas
paredes variam de 30 cm de espessura (último pavimento) até 1,80 m de
espessura (1º pavimento).
MONADNOCK BUILDING
Chicago/1891

7. CRIAÇÃO DE NORMAS PARA PROJETO DE ALVENARIA
▪ Apesar de representar um grande
avanço, as normas utilizadas na época
“eram limitadas em sua abrangência e,
em grande parte, ainda baseadas na
experiência dos construtores”.

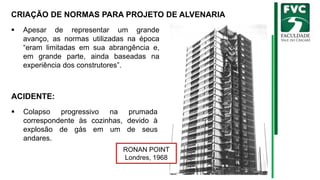

RONAN POINT
Londres, 1968
ACIDENTE:
▪ Colapso progressivo na prumada
correspondente às cozinhas, devido à
explosão de gás em um de seus
andares.

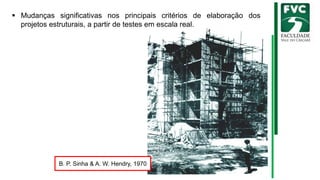

8. B. P. Sinha & A. W. Hendry, 1970
▪ Mudanças significativas nos principais critérios de elaboração dos
projetos estruturais, a partir de testes em escala real.

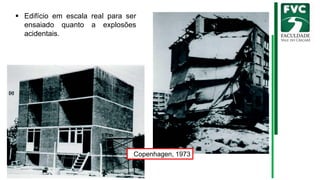

9. ▪ Edifício em escala real para ser
ensaiado quanto a explosões
acidentais.
Copenhagen, 1973

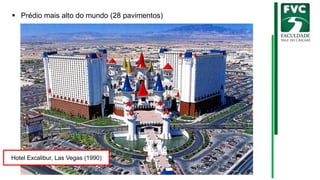

10. ▪ Prédio mais alto do mundo (28 pavimentos)
Hotel Excalibur, Las Vegas (1990)

11. ALVENARIA ESTRUTURAL NO BRASIL

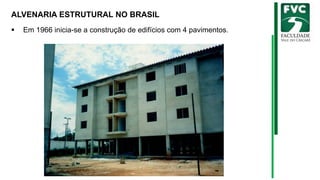

▪ Em 1966 inicia-se a construção de edifícios com 4 pavimentos.

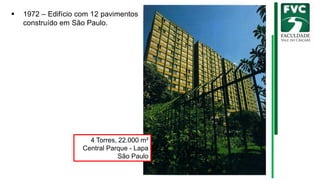

12. ▪ 1972 – Edifício com 12 pavimentos
construído em São Paulo.
4 Torres, 22.000 m²
Central Parque - Lapa
São Paulo

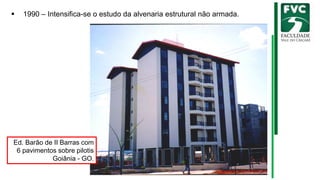

13. ▪ 1990 – Intensifica-se o estudo da alvenaria estrutural não armada.
Ed. Barão de II Barras com
6 pavimentos sobre pilotis
Goiânia - GO.

14. AVANÇO DA TÉCNICA CONSTRUTIVA

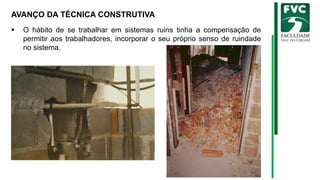

▪ O hábito de se trabalhar em sistemas ruins tinha a compensação de
permitir aos trabalhadores, incorporar o seu próprio senso de ruindade
no sistema.

15. ▪ Racionalização de projetos
▪ Componentes estruturais
▪ Equipamentos e Ferramentas adequadas
▪ Ferramentas
▪ Materiais
▪ Capacitação
AVANÇO DA TÉCNICA CONSTRUTIVA (cont.)

16. FUNÇÕES DA ALVENARIA ESTRUTURAL

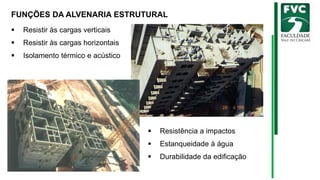

▪ Resistir às cargas verticais
▪ Resistir às cargas horizontais
▪ Isolamento térmico e acústico
▪ Resistência a impactos
▪ Estanqueidade à água
▪ Durabilidade da edificação

17. PROBLEMAS DO PROCESSO DE PROJETO DE EDIFICAÇÕES

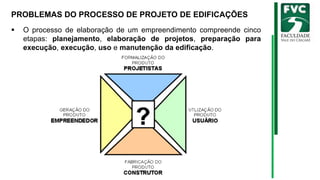

▪ O processo de elaboração de um empreendimento compreende cinco
etapas: planejamento, elaboração de projetos, preparação para
execução, execução, uso e manutenção da edificação.

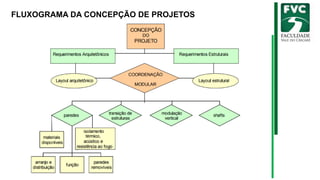

18. FLUXOGRAMA DA CONCEPÇÃO DE PROJETOS

19. VANTAGENS DO PROCESSO CONSTRUTIVO

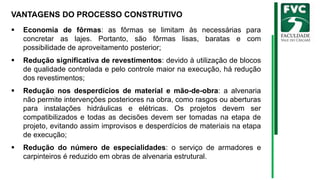

▪ Economia de fôrmas: as fôrmas se limitam às necessárias para
concretar as lajes. Portanto, são fôrmas lisas, baratas e com
possibilidade de aproveitamento posterior;
▪ Redução significativa de revestimentos: devido à utilização de blocos
de qualidade controlada e pelo controle maior na execução, há redução
dos revestimentos;
▪ Redução nos desperdícios de material e mão-de-obra: a alvenaria
não permite intervenções posteriores na obra, como rasgos ou aberturas
para instalações hidráulicas e elétricas. Os projetos devem ser
compatibilizados e todas as decisões devem ser tomadas na etapa de
projeto, evitando assim improvisos e desperdícios de materiais na etapa
de execução;
▪ Redução do número de especialidades: o serviço de armadores e
carpinteiros é reduzido em obras de alvenaria estrutural.

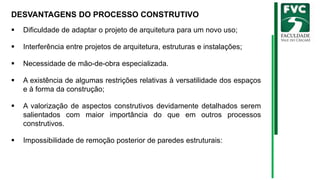

20. DESVANTAGENS DO PROCESSO CONSTRUTIVO
▪ Dificuldade de adaptar o projeto de arquitetura para um novo uso;
▪ Interferência entre projetos de arquitetura, estruturas e instalações;
▪ Necessidade de mão-de-obra especializada.
▪ A existência de algumas restrições relativas à versatilidade dos espaços
e à forma da construção;
▪ A valorização de aspectos construtivos devidamente detalhados serem
salientados com maior importância do que em outros processos
construtivos.
▪ Impossibilidade de remoção posterior de paredes estruturais:

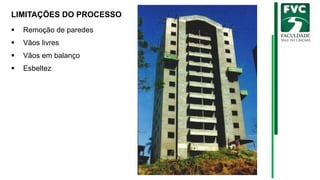

21. LIMITAÇÕES DO PROCESSO
▪ Remoção de paredes
▪ Vãos livres
▪ Vãos em balanço
▪ Esbeltez

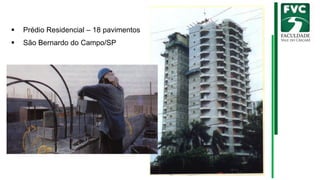

22. ▪ Prédio Residencial – 18 pavimentos
▪ São Bernardo do Campo/SP

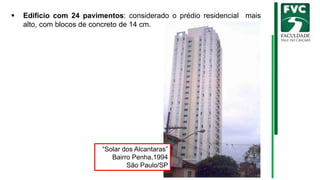

23. ▪ Edifício com 24 pavimentos: considerado o prédio residencial mais
alto, com blocos de concreto de 14 cm.
“Solar dos Alcantaras”
Bairro Penha,1994
São Paulo/SP

24. DETALHES CONSTRUTIVOS
VERGAS E CONTRA-VERGAS
▪ As contra-vergas devem ultrapassar a lateral do vão em pelo menos
“d/5” ou 30 cm (adotar maior valor), sendo “d” o comprimento do vão.
▪ Para as vergas o apoio lateral deve ser de no mínimo “d/10 ou 10 cm (o
que for maior).

25. DETALHES CONSTRUTIVOS (cont.)

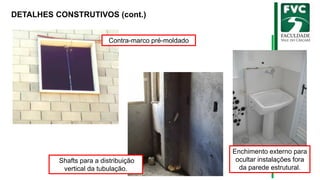

Contra-marco pré-moldado
Shafts para a distribuição
vertical da tubulação.
Enchimento externo para
ocultar instalações fora
da parede estrutural.

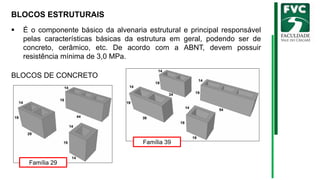

26. BLOCOS ESTRUTURAIS
▪ É o componente básico da alvenaria estrutural e principal responsável
pelas características básicas da estrutura em geral, podendo ser de
concreto, cerâmico, etc. De acordo com a ABNT, devem possuir
resistência mínima de 3,0 MPa.
BLOCOS DE CONCRETO
Família 29
Família 39

27. BLOCOS ESTRUTURAIS (cont.)
BLOCOS CERÂMICOS

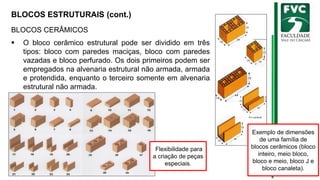

▪ O bloco cerâmico estrutural pode ser dividido em três
tipos: bloco com paredes maciças, bloco com paredes
vazadas e bloco perfurado. Os dois primeiros podem ser
empregados na alvenaria estrutural não armada, armada
e protendida, enquanto o terceiro somente em alvenaria
estrutural não armada.
Exemplo de dimensões
de uma família de
blocos cerâmicos (bloco
inteiro, meio bloco,
bloco e meio, bloco J e
bloco canaleta).
Flexibilidade para
a criação de peças
especiais.

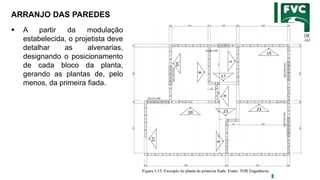

28. ARRANJO DAS PAREDES
▪ A partir da modulação
estabelecida, o projetista deve
detalhar as alvenarias,
designando o posicionamento
de cada bloco da planta,
gerando as plantas de, pelo
menos, da primeira fiada.

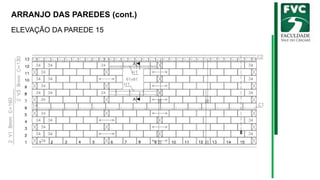

29. ELEVAÇÃO DA PAREDE 15
ARRANJO DAS PAREDES (cont.)

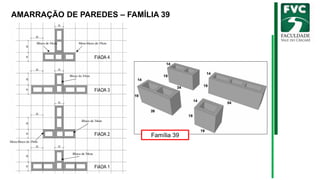

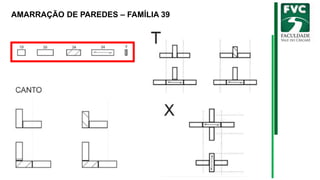

30. AMARRAÇÃO DE PAREDES – FAMÍLIA 39

31. AMARRAÇÃO DE PAREDES – FAMÍLIA 39
Família 39
