- 1. Unidade Curricular Tecnologia daManufactura VI Medição de uma grandeza João Pedro Mendonça MIEMEC 5º. Ano, 1º. Semestre – Metrologia

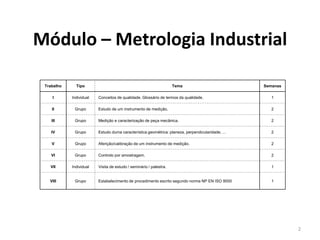

- 2. Módulo – MetrologiaIndustrial Trabalho Tipo I Individual II Tema Semanas Conceitos de qualidade. Glossário de termos da qualidade. 1 Grupo Estudo de um instrumento de medição. 2 III Grupo Medição e caracterização de peça mecânica. 2 IV Grupo Estudo duma característica geométrica: planeza, perpendicularidade, … 2 V Grupo Aferição/calibração de um instrumento de medição. 2 VI Grupo Controlo por amostragem. 2 VII Individual Visita de estudo / seminário / palestra. 1 VIII Grupo Estabelecimento de procedimento escrito segundo norma NP EN ISO 9000 1 2

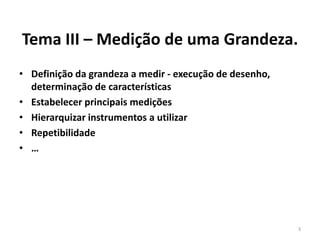

- 3. Tema III –Medição de uma Grandeza. • Definição da grandeza a medir - execução de desenho, determinação de características • Estabelecer principais medições • Hierarquizar instrumentos a utilizar • Repetibilidade • … 3

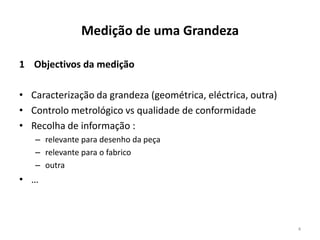

- 4. Medição de umaGrandeza 1 Objectivos da medição • Caracterização da grandeza (geométrica, eléctrica, outra) • Controlo metrológico vs qualidade de conformidade • Recolha de informação : – relevante para desenho da peça – relevante para o fabrico – outra • … 4
- 5. Medição de umaGrandeza 2 Planeamento da medição • Referência da Mensuranda – geométrica: manuseamento e superfície de apoio/suporte da peça – eléctrica: que zonas do circuito será estabelecido o diferencial, p ex • Identificação das – cotas a medir e dos elementos geométricos que as definem • Selecção dos instrumentos de medição a utilizar • Seleccionar referências a considerar (ex.: geométrica - superfícies) • Analisar medições e verificar acerto da escolha do instrumento – (variações, incertezas, …) • … 5

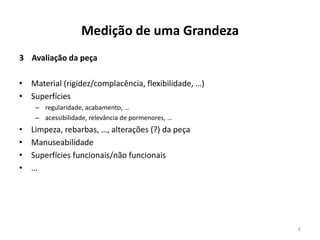

- 6. Medição de umaGrandeza 3 Avaliação da peça • Material (rigidez/complacência, flexibilidade, …) • Superfícies – regularidade, acabamento, … – acessibilidade, relevância de pormenores, … • • • • Limpeza, rebarbas, …, alterações (?) da peça Manuseabilidade Superfícies funcionais/não funcionais … 6

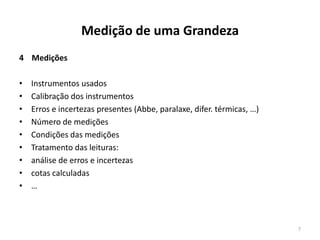

- 7. Medição de umaGrandeza 4 Medições • • • • • • • • • Instrumentos usados Calibração dos instrumentos Erros e incertezas presentes (Abbe, paralaxe, difer. térmicas, …) Número de medições Condições das medições Tratamento das leituras: análise de erros e incertezas cotas calculadas … 7

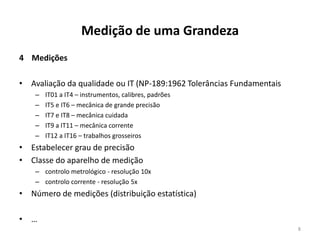

- 8. Medição de umaGrandeza 4 Medições • Avaliação da qualidade ou IT (NP-189:1962 Tolerâncias Fundamentais – – – – – IT01 a IT4 – instrumentos, calibres, padrões IT5 e IT6 – mecânica de grande precisão IT7 e IT8 – mecânica cuidada IT9 a IT11 – mecânica corrente IT12 a IT16 – trabalhos grosseiros • Estabelecer grau de precisão • Classe do aparelho de medição – controlo metrológico - resolução 10x – controlo corrente - resolução 5x • Número de medições (distribuição estatística) • … 8
- 9. Medição de umaGrandeza 4 Medições • Determinação da média • Determinação do desvio padrão • Tabela factor de correcção f (publicação da Cequal) – Numero de medidas corrigido por factor multiplicativo (intervalo de confiança =95%) – σf=σxf • Determinação da incerteza da medição – y = media ± (k x σf ) (expressão metrológica) • … 9

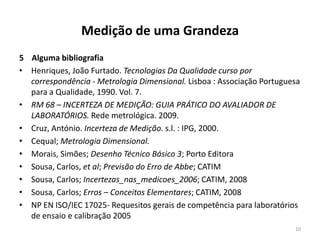

- 10. Medição de umaGrandeza 5 Alguma bibliografia • Henriques, João Furtado. Tecnologias Da Qualidade curso por correspondência - Metrologia Dimensional. Lisboa : Associação Portuguesa para a Qualidade, 1990. Vol. 7. • RM 68 – INCERTEZA DE MEDIÇÃO: GUIA PRÁTICO DO AVALIADOR DE LABORATÓRIOS. Rede metrológica. 2009. • Cruz, António. Incerteza de Medição. s.l. : IPG, 2000. • Cequal; Metrologia Dimensional. • Morais, Simões; Desenho Técnico Básico 3; Porto Editora • Sousa, Carlos, et al; Previsão do Erro de Abbe; CATIM • Sousa, Carlos; Incertezas_nas_medicoes_2006; CATIM, 2008 • Sousa, Carlos; Erros – Conceitos Elementares; CATIM, 2008 • NP EN ISO/IEC 17025- Requesitos gerais de competência para laboratórios de ensaio e calibração 2005 10
