1. O documento descreve as funções e uso de sistemas supervisórios industriais, incluindo a instalação e configuração do software Intouch. 2. É explicado como criar projetos no Intouch usando janelas, objetos, animações, variáveis, alarmes e comunicação com PLCs. 3. Também são apresentados conceitos como interface homem-máquina, aquisição e gerenciamento de dados, alarmes, controle e supervisão de processos industriais.

1. 1

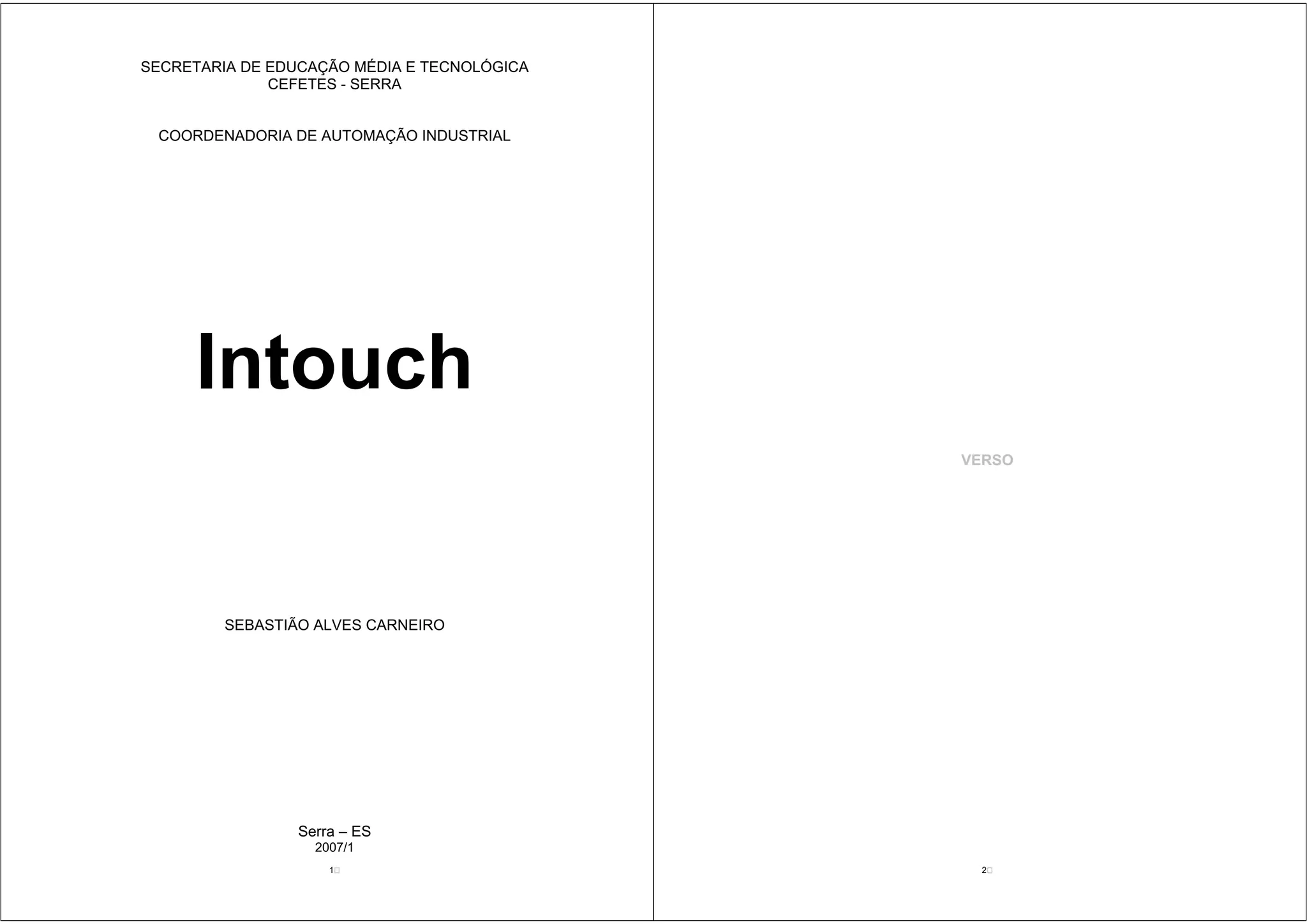

SECRETARIA DE EDUCAÇÃO MÉDIA E TECNOLÓGICA
CEFETES - SERRA
COORDENADORIA DE AUTOMAÇÃO INDUSTRIAL
Intouch
SEBASTIÃO ALVES CARNEIRO
Serra – ES
2007/1
2
VERSO

2. 3

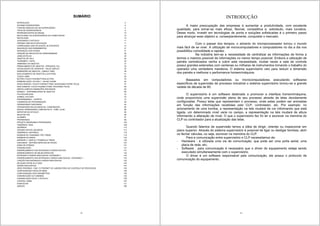

SUMÁRIO
INTRODUÇÃO 4
SISTEMA SUPERVISÓRIO 5
FUNCÕES BÁSICAS DE UM SUPERVISÓRIO 6

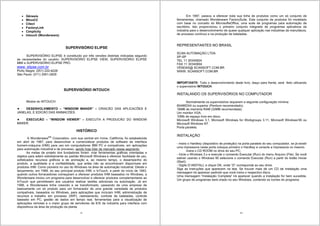

TIPOS DE SUPERVISÓRIOS 8
REPRESENTANTES NO BRASIL 10
INSTALANDO OS SUPERVISÓRIOS NO COMPUTADOR 10
INSTALAÇÃO 10

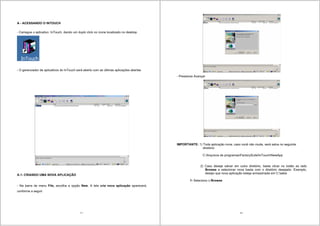

ACESSANDO O INTOUCH 11

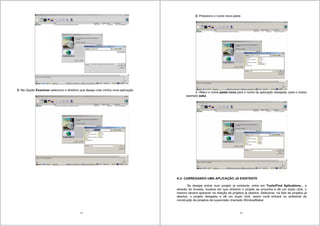

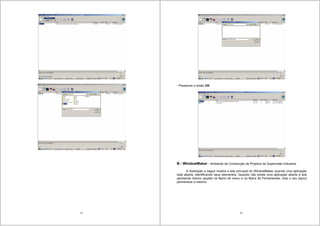

CRIANDO UMA NOVA APLICAÇÃO 11
CARREGANDO UMA APLICAÇÃO JÁ EXISTENTE 14

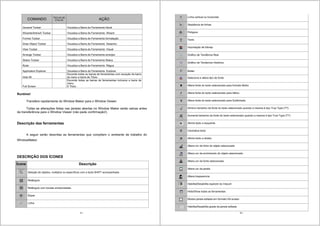

DESCRIÇÃO DAS FERRAMENTAS 21

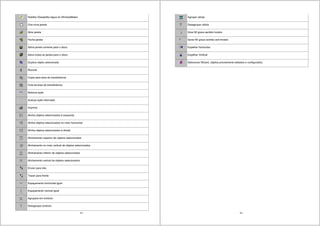

DESCRIÇÃO DOS ÍCONES 21

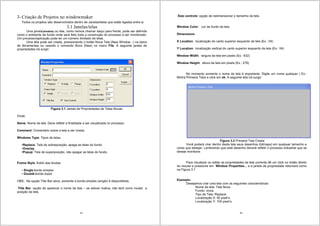

CRIAÇÃO DE PROJETOS NO WINDOWMAKER 25
JANELAS/TELAS 25

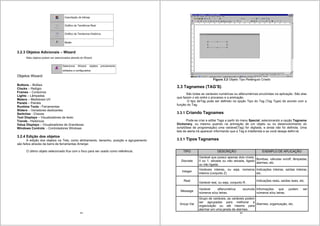

OBJETOS DE TELA 28
TAGNAMES ( TAG'S) 30
ANIMANDO OS OBJETOS 31

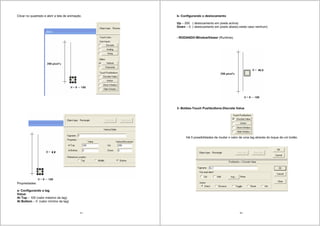

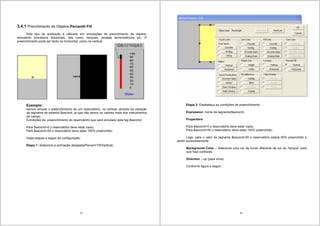

PRENCHIMENTO DE OBJETOS - PERCENTIL FILL 33
VISUALIZAÇÃO DE VARIÁVEIS - VALUE DISPLAY 35

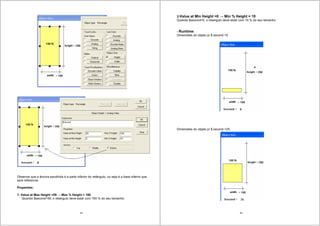

DIMENSÕES DE OBJETOS - (OBJECT SIZE) 38

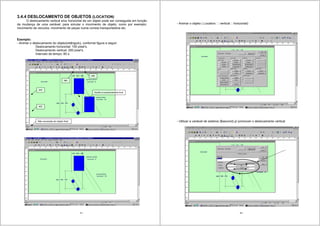

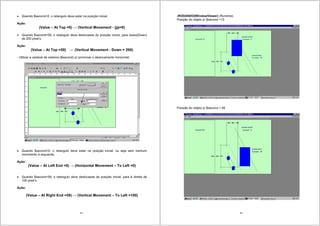

DESLOCAMENTO DE OBJETOS (LOCATION) 41

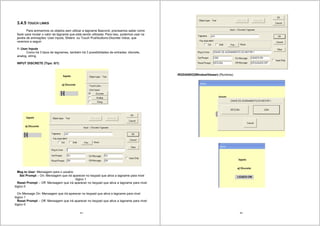

TOUCH LINKS 45

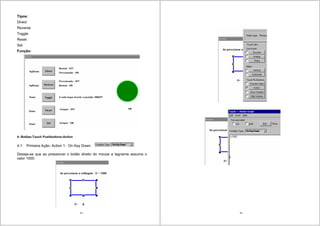

BOTÕES-TOUCH PUSHBUTTONS-ACTION 53
PRIMEIRA AÇÃO- ACTION 1: ON KEY DOWN 53

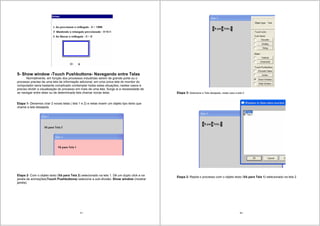

SHOW WINDOW -TOUCH PUSHBUTTONS- NAVEGANDO ENTRE TELAS 57
HIDE WINDOW -TOUCH PUSHBUTTONS- FECHANDO TELAS 59

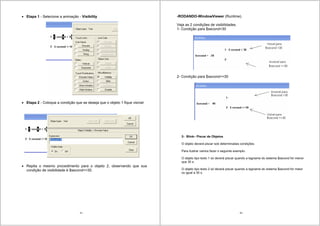

MISCELLANEOUS-ANIMAÇÕES ADICIONAIS 60

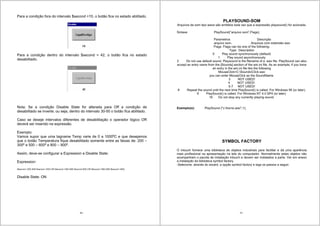

DISABLE – DISPONIBILIDADE DE OBJETOS 68
PLAYSOUND-SOM 70

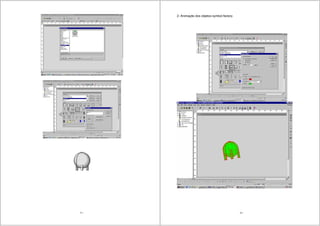

SYMBOL FACTORY 70

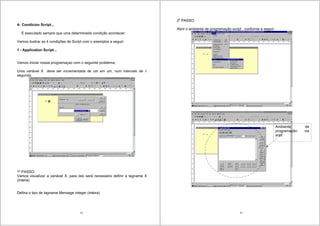

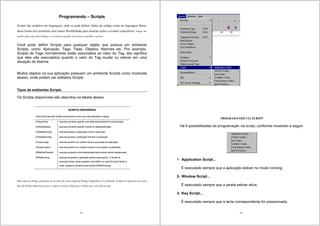

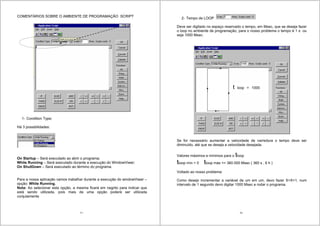

PROGRAMANDO – SCRIPTS 73

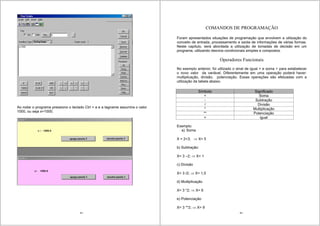

COMANDOS DE PROGRAMAÇÃO 84
OPERADORES FUNCIONAIS 84

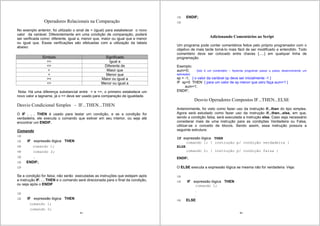

OPERADORES RELACIONAIS NA COMPARAÇÃO 85
DESVIO OPERADORES COMPOSTOS IF...THEN...ELSE 86

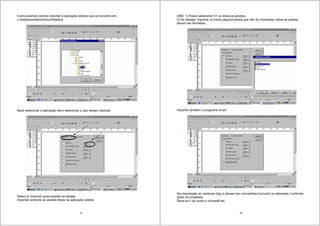

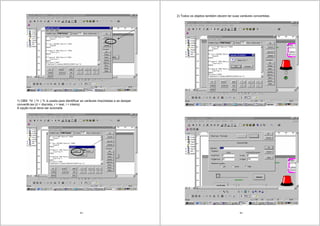

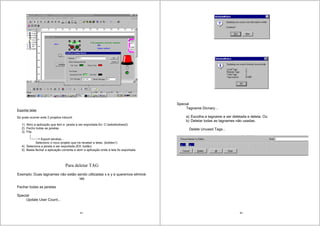

IMPORTAR NO INTOUCH 90
DELETAR TAG 95

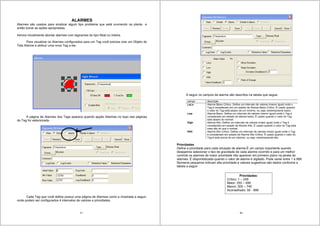

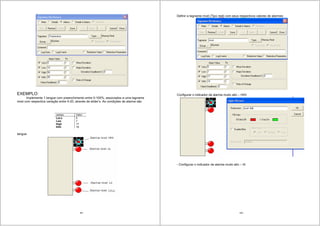

ALARMES 97
PRIORIDADES 98
PROJETO ABORDANDO PRIORIDADES 104

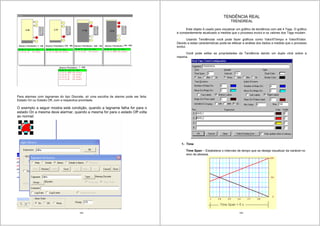

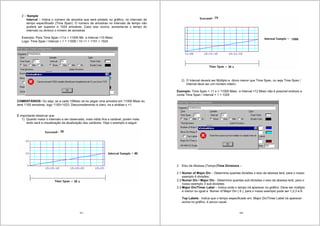

TENDÊNCIA REAL 106

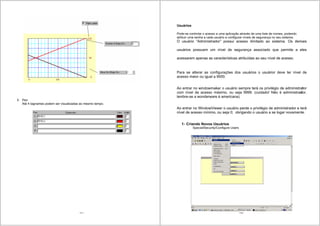

USUÁRIOS 112
CRIANDO NOVOS USUÁRIOS 112

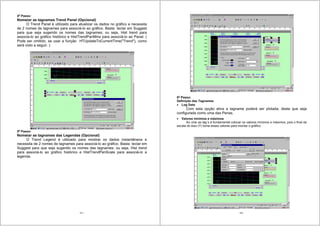

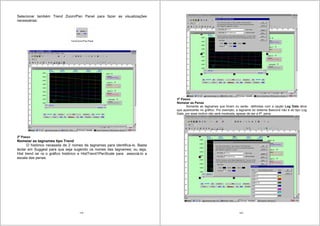

TENDÊNCIA HISTÓRICA 118
NOMEIAR AS TAGNAMES TIPO TREND 119
NOMEIAR AS PENAS 120

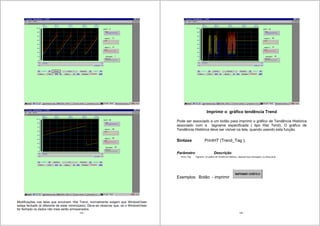

IMPRIMIR O GRÁFICO TENDÊNCIA TREND 126

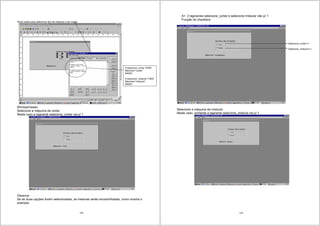

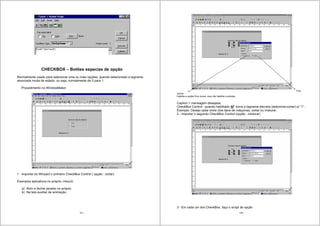

CHECKBOX – BOTÕES ESPECIAS DE OPÇÃO 127

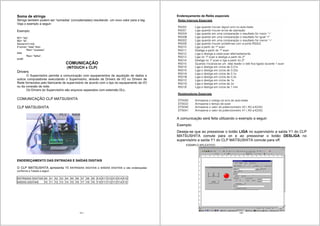

SOMA DE STRINGS 131
COMUNICAÇÃO 131

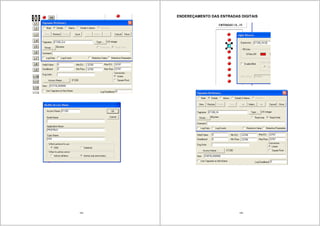

ENDEREÇAMENTO DAS ENTRADAS E SAÍDAS DIGITAIS 131
ENDEREÇAMENTO DE RELÉS ESPECIAIS 132

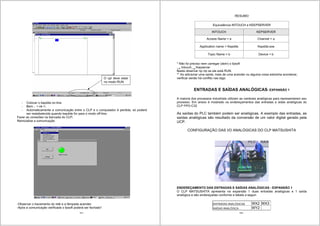

ENTRADAS E SAÍDAS ANALÓGICAS- EXPANSÃO 1 142
ENDEREÇAMENTO DAS ENTRADAS E SAÍDAS ANALÓGICAS - EXPANSÃO 1 142
LIGAÇÃO DAS ENTRADAS E SAÍDAS ANALÓGICAS 144

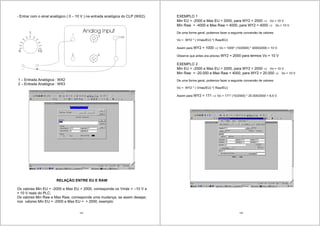

RELAÇÃO ENTRE EU E RAW 145
SAIDAS ANALÓGICAS 147

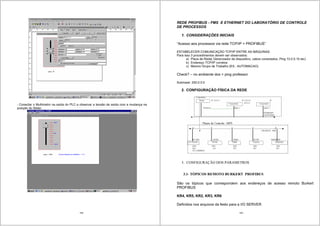

REDE PROFIBUS - FMS E ETHERNET DO LABORATÓRIO DE CONTROLE DE PROCESSOS 150
CONFIGURAÇÃO FÍSICA DA REDE 150
CONFIGURAÇÃO DOS PARAMETROS 150

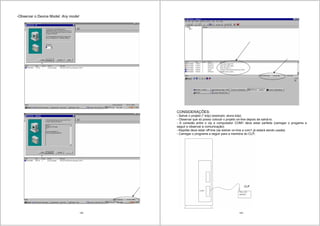

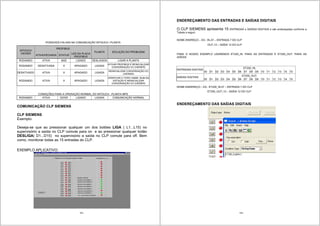

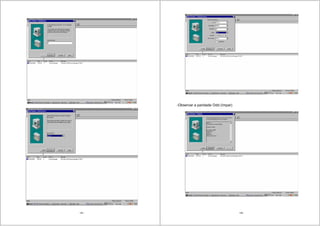

COMUNICAÇÃO CLP SIEMENS 153

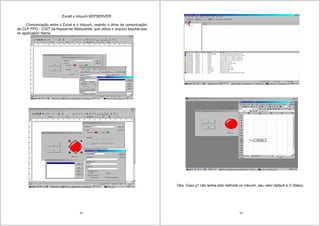

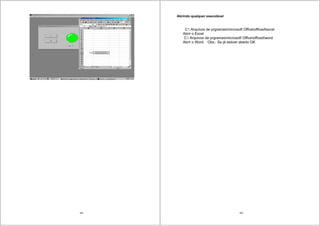

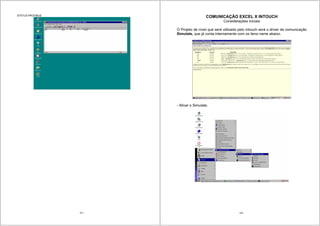

COMUNICAÇÃO EXCEL X INTOUCH 158
CONTROL NAME 167
EXERCÍCIOS 171
ANEXOS 188
4
INTRODUÇÃO
A maior preocupação das empresas é aumentar a produtividade, com excelente
qualidade, para tornar-se mais eficaz, flexível, competitiva e, sobretudo, mais lucrativa.
Desse modo, investir em tecnologias de ponta e soluções sofisticadas é o primeiro passo
para alcançar esse objetivo e, conseqüentemente, conquistar o mercado.
Com o passar dos tempos, o advento do microprocessador tornou o mundo
mais fácil de se viver. A utilização de microcomputadores e computadores no dia a dia nos
possibilitou comodidade e rapidez.
Na indústria tem-se a necessidade de centralizar as informações de forma a
termos o máximo possível de informações no menor tempo possível. Embora a utilização de
painéis centralizados venha a cobrir esta necessidade, muitas vezes a sala de controle
possui grandes extensões com centenas ou milhares de instrumentos tornando o trabalho do
operador uma verdadeira maratona. O sistema supervisório veio para reduzir a dimensão
dos painéis e melhorar o performance homem/máquina.
Baseados em computadores ou microcomputadores executando softwares
específicos de supervisão de processo industrial o sistema supervisório tornou-se a grande
vedete da década de 80.
O supervisório é um software destinado a promover a interface homem/máquina,
onde proporciona uma supervisão plena de seu processo através de telas devidamente
configuradas. Possui telas que representam o processo, onde estas podem ser animadas
em função das informações recebidas pelo CLP, controlador, etc. Por exemplo: no
acionamento de uma bomba, a representação na tela mudará de cor informando que está
ligada, um determinado nível varia no campo, a representação na tela mudará de altura
informando a alteração de nível. O que o supervisório fez foi ler e escrever na memória do
CLP ou controlador para a atualização das telas.
Quando falamos de supervisão temos a idéia de dirigir, orientar ou inspecionar em
plano superior. Através do sistema supervisório é possível de ligar ou desligar bombas, abrir
ou fechar válvulas, ou seja, escrever na memória do CLP.
Para a comunicação entre supervisório e CLP necessitamos de:
- Hardware : é utilizada uma via de comunicação, que pode ser uma porta serial, uma
placa de rede, etc;
- Software : para comunicação é necessário que o driver do equipamento esteja sendo
executado simultaneamente com o supervisório.
O driver é um software responsável pela comunicação, ele possui o protocolo de
comunicação do equipamento.

3. 5

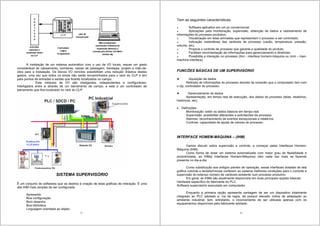

A instalação de um sistema automático com o uso de I/O locais, requer um gasto
considerável de cabeamento, borneiras, caixas de passagem, bandejas, projeto e mão-de-
obra para a instalação. Os blocos I/O remotos possibilitam uma redução drástica destes
gastos, uma vez que todos os sinais não serão encaminhados para o rack do CLP e sim
para pontos de entradas e saídas que ficarão localizados no campo.
Este módulos de I/O são inteligentes, independentes e configuráveis.
Interligados entre si através de um barramento de campo, e este a um controlador de
barramento que fica localizado no rack do CLP.
SISTEMA SUPERVISÓRIO
É um conjunto de softwares que se destina à criação de telas gráficas de interação. É uma
das IHM mais simples de ser configurada.
Apresenta:
Boa configuração
Bom desenho
Boa biblioteca
Linguagem orientada ao objeto
6
Tem as seguintes características:
Software aplicativo em um pc convencional.
Aplicações para monitoração, supervisão, obtenção de dados e rastreamento de
informações do processo produtivo.
Visualização em telas animadas que representam o processo a ser controlado.
Indicação instantânea das variáveis de processo (vazão, temperatura, pressão,
volume, etc).
Propicia o controle de processo que garante a qualidade do produto.
Facilitam movimentação de informações para gerenciamento e diretrizes.
Possibilita a interação no processo (ihm - interface homem-máquina ou mmi – man-
machine interface).
FUNCÕES BÁSICAS DE UM SUPERVISÓRIO
Aquisição de dados
Retirada de informações do processo através da conexão que o computador tem com
o clp, controlador do processo.
Gerenciamento de dados
Apresentação, em tempo real de execução, dos dados do processo (telas, relatórios,
históricos, etc).
Definições:
Monitoração: exibir os dados básicos em tempo real.
Supervisão: possibilitar alteracões e solicitacões de processo.
Alarmes: reconhecimento de eventos excepcionais e relatá-los.
Controle: capacidade de ajuste de valores do processo.
INTERFACE HOMEM-MÁQUINA – (IHM)
Vamos discutir sobre supervisão e controle, a começar pelas Interfaces Homem-
Máquina (IHM).
Como forma de dotar um sistema automatizado com maior grau de flexibilidade e
produtividade, as IHMs( Interfaces Homem-Máquina) vêm cada vez mais se fazendo
presente no dia-a-dia.
Como substituição aos antigos painéis de operação, essas interfaces dotadas de tela
gráfica colorida e teclado/mouse conferem ao sistema melhores condições para o controle e
supervisão do extenso número de variáveis existente num processo produtivo.
Em geral, as IHMs são atualmente disponíveis em duas principais opções básicas:
Hardware específico do fabricante do PLC.
Software supervisório executado em computador.
Enquanto a primeira opção apresenta vantagem de ser um dispositivo totalmente
integrado ao PLC adotado e, via de regra, de possuir elevado índice de adaptação ao
ambiente industrial, tem, entretanto, o inconveniente de ser utilizada apenas com os
equipamentos disponíveis pelo fabricante adotado.

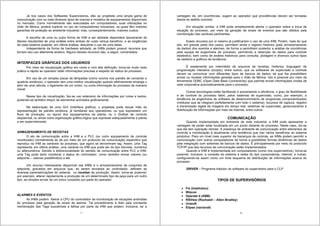

4. 7
Já nos casos dos Softwares Supervisórios, dão ao projetista uma ampla gama de
comunicação com os mais diversos tipos de marcas e modelos de equipamentos disponíveis
no mercado. Como normalmente são executadas em computadores, suas utilizações no
chão de fábrica, poderá implicar no uso de computadores industriais, os quais têm maiores
garantias de proteção ao ambiente industrial, mas, conseqüentemente, maiores custos.
A escolha de uma ou outra forma de IHM a ser adotada dependerá tipicamente de
fatores resultantes de uma análise entre ambas de custo versus benefício, e as exigências
de cada sistema poderão, em última análise, descartar o uso de uma delas.
Independente da forma de hardware adotada, as IHMs podem possuir recursos que
tornam seu uso altamente atrativo. Alguns desses recursos são, a seguir, comentados.
INTERFACES GRÁFICAS DOS USUÁRIOS
Por meio da visualização gráfica em cores e com alta definição, torna-se muito mais
prático e rápido ao operador obter informações precisas a respeito do status do processo.
Em vez de um simples piscar de lâmpadas (como ocorria nos painéis de comando e
quadros sinóticos), o operador tem uma melhor visualização quando efetivamente enxerga o
abrir de uma válvula, o ligamento de um motor, ou outra informação do processo de maneira
visual.
Nesse tipo de visualização, faz-se uso extensivo de informações por cores e textos,
podendo-se também dispor de elementos animados graficamente.
Na elaboração de uma GUI (Interface gráfica), o projetista pode lançar mão da
representação de painéis sinóticos, já familiares aos operadores, ou que expressem um
fluxo de produção, ou layout dos equipamentos da planta, ou o Grafcet de controle
seqüencial, ou ainda outra organização gráfico-lógica que expresse adequadamente a planta
a ser supervisionada.
ARMAZENAMENTO DE RECEITAS
O elo de comunicação entre a IHM e o PLC (ou outro equipamento de controle
monitorado) normalmente se dá por meio de um protocolo de comunicação específico que
reproduz na IHM as variáveis do processo, que agora se denominam tag. Assim, uma Tag
representa, em última análise, uma variável na IHM que pode ser do tipo discreta, numérica
ou alfanumérica. Devido a bidirecionalidade do sentido de comunicação entre PLC e IHM,
uma Tag pode tanto monitorar o status do controlador, como também enviar valores (ou
setpoints – valores predefinidos) a ele.
Um recurso interessante disponível nas IHMs é o armazenamento de conjuntos de
setpoints, gravados em arquivos que, ao serem enviados ao controlador, definem as
diversas parametrizações do sistema, ou receitas de produção. Assim, torna-se possível,
por exemplo, alterar rapidamente a produção de um determinado tipo de peça para um outro
tipo, ao simples enviar de um único comando por parte do operador.
ALARMES E EVENTOS
As IHMs podem liberar a CPU do controlador da monitoração de situações anômalas
do processo pela geração de sinais de alarme. Tal procedimento é feito pela constante
monitoração das Tags suscetíveis a falhas por parte da IHM que podem, inclusive, ter a
8
vantagem de, em ocorrências, sugerir ao operador que providências devem ser tomadas
diante do defeito ocorrido.
Em situação similar, a IHM pode simplesmente alertar o operador sobre a troca de
situação do processo, por meio da geração de sinais de eventos que são obtidos pela
monitoração das variáveis pertinentes.
Esses recursos por si mesmo já justificariam o uso de uma IHM. Porém, mais do que
isto, em grande parte dos casos, permitem ainda o registro histórico (pelo armazenamento
de dados) dos eventos e alarmes, de forma a permitirem posterior a análise de ocorrências
pela equipe de engenharia de processo, permitindo a obtenção de dados para controle
estatístico, bem como de análise históricos para consulta, plotagem e diversos outros tipos
de relatório e gráficos de tendência.
É exatamente por intermédio de arquivos de receitas, histórica, linguagem de
programação interativa (scripts), entre outros, que os softwares de supervisão e controle
devem se comunicar com diferentes tipos de bancos de dados, tal que lhe possibilitem
enviar ou receber informações geradas para o chão de fábrica. Isto é possível por meio da
ferramenta ODBC (Open Data Base Connectivity) que permite enviar informações vindas da
rede corporativa automaticamente para o processo.
Outras tecnologias estão facilitando e aumentando a eficiência, o grau de flexibilidade
e de controle do processo fabril, pelos sistemas de supervisão, como, por exemplo, a
tendência da engenharia de software de desenvolvimento de programas componentizados
(módulos que se integram perfeitamente com todo o sistema); recursos de captura, registro
e transmissão digital de imagens em tempo real; sistemas de supervisão, gerenciamento e
distribuição de informações por meio da Internet; entre outros.
COMUNICAÇÃO
Quando implementada em ambiente de rede industrial, a IHM pode apresentar a
vantagem de poder estar localizada em um ponto distante do processo. Neste caso, diz-se
que ela tem operação remota. A presença de ambiente de comunicação entre elementos de
controle e monitoração é atualmente uma tendência que traz vários benefícios ao sistema
produtivo. Para um nível mais superior da hierarquia de controle, as IHMs podem permitir a
comunicação com outros computadores de forma a possibilitar formas dinâmicas de dados
pela integração com sistemas de bancos de dados. É principalmente por meio do protocolo
TCP/IP que tais recursos de comunicação estão implementados.
Quando a IHM é implementada em computadores (como nos supervisórios), torna-se
possível, inclusive, a conexão do sistema a redes do tipo coorporativas, internet, e outras,
configurando-se assim como um forte esquema de distribuição de informações acerca do
processo.
DRIVER – Programa tradutor do software do supervisório para o CLP.
TIPOS DE SUPERVISÓRIOS
Fix (Intellution)
Wizcon
Operate it (ABB)
RSView (Rockwell – Allen Bradley)
Unisoft
Elipse (nacional)

5. 9
Gênesis
WinnCC
Citect
FactoryLink
Cimplicity
Intouch (Wonderware)
SUPERVISÓRIO ELIPSE
SUPERVISÓRIO ELIPSE é constituído por três versões distintas indicadas segundo
as necessidades do usuário: SUPERVISÓRIO ELIPSE VIEW, SUPERVISÓRIO ELIPSE
MMI e SUPERVISÓRIO ELIPSE PRO.
www. elipse.com.br
Porto Alegre: (051) 222-6226
São Paulo: (011) 3061-2828
SUPERVISÓRIO INTOUCH
Modos do INTOUCH:
DESENVOLVIMENTO – “WINDOW MAKER” – CRIACÃO DAS APLICACÕES E
JANELAS, E EDICÃO DAS ANIMACÕES.
EXECUCÃO – “WINDOW VIEWER” – EXECUTA A PRODUCÃO DO WINDOW
MAKER.
HISTÓRICO
A WonderwareMR
Corporation, com sua central em Irvine, Califórnia, foi estabelecida
em abril de 1987, para desenvolver e comercializar produtos de software de interface
homem-máquina (HMI) para uso em computadores IBM PC e compatíveis, em aplicações
para automação industrial e de processo, sendo hoje líder de mercado nesse segmento.
As metas de projeto dos fundadores foram: criar ferramentas gráficas orientadas a
objetos para aderir estreitamente ao padrão Microsoft Windows e oferecer facilidade de uso,
sofisticados recursos gráficos e de animação e, ao mesmo tempo, o desempenho do
produto, a qualidade e a confiabilidade, que antes não se encontravam disponíveis em
produtos IHM. Como pioneira no uso do Windows na área de automação industrial, Desde o
lançamento, em 1989, do seu principal produto IHM, o InTouch, a partir do início de 1993,
quando outros fornecedores começaram a oferecer produtos IHM baseados no Windows, a
Wonderware iniciou um programa para desenvolver e oferecer produtos complementares ao
InTouch que permitissem aos usuários realizar tarefas adicionais na automação. Já em
1996, a Wonderware tinha crescido e se transformado, passando de uma empresa de
basicamente um só produto para um fornecedor de uma grande variedade de produtos
compatíveis, baseados no Windows, para aplicações que incluíam IHM, administração de
recursos e trabalho em processo (WIP), rastreamento, controle de bateladas, controle
baseado em PC, gestão de dados em tempo real, ferramentas para a visualização de
aplicações remotas e o maior grupo de servidores de E/S da indústria para interface com
dispositivos da área de produção da planta.
10
Em 1997, passou a oferecer toda sua linha de produtos como um só conjunto de
ferramentas, chamado Wonderware FactorySuite. Este conjunto de produtos foi modelado
com base no conceito do MicrosofteOffice, uma suite de programas para automação de
escritório. Isto proporcionou o primeiro conjunto integrado de programas aplicativos da
indústria para o desenvolvimento de quase qualquer aplicação nas indústrias da manufatura,
de processo contínuo e na produção de bateladas.
REPRESENTANTES NO BRASIL
SCAN AUTOMAÇÃO LTDA
SP-SP
TEL 11 30340824
FAX 11 30340804
VENDAS@ SCANSOFT.COM.BR
WWW. SCANSOFT.COM.BR
IMPORTANTE: Todo o desenvolvimento deste livro, daqui para frente, será feito utilizando
o supervisório INTOUCH.
INSTALANDO OS SUPERVISÓRIOS NO COMPUTADOR
Normalmente os supervisórios requerem a seguinte configuração mínima:
80486DX4 ou superior (Pentium recomendado).
16MB de memória RAM (32MB recomendada).
Um monitor VGA.
10Mb de espaço livre em disco.
Microsoft Windows 3.1, Microsoft Windows for Workgroups 3.11, Microsoft Windows’95 ou
Microsoft Windows NT.
Porta paralela.
INSTALAÇÃO
- Insira o Hardkey (dispositivo de proteção) na porta paralela do seu computador, se já existir
uma impressora nesta porta coloque primeiro o Hardkey e conecte a impressora no mesmo.
Insira o CD ROOM no drive do seu PC;
- Inicie o Windows 3.x e execute o comando Executar (Run) do menu Arquivo (File). Se você
estiver usando o Windows 95 selecione o comando Executar (Run) a partir do botão Iniciar
(Start).
- Digite D:INSTALL e clique OK, onde “D” corresponde ao seu drive.
Siga as instruções que aparecem na tela. Se houver mais de um CD de instalação uma
mensagem irá aparecer pedindo que você insira o respectivo disco.
Uma mensagem “Instalação Completa” irá aparecer quando a instalação for bem sucedida.
Um grupo de programas será criado no seu Windows, contendo os ícones do programa.

6. 11
A - ACESSANDO O INTOUCH
- Carregue o aplicativo InTouch, dando um duplo click no ícone localizado no desktop
- O gerenciador de aplicativos do InTouch será aberto com as últimas aplicações abertas
A.1- CRIANDO UMA NOVA APLICAÇÃO
- Na barra de menu File, escolha a opção New, A tela cria nova aplicação aparecerá,
conforme a seguir:
12
- Pressione Avançar
IMPORTANTE: 1) Toda aplicação nova, caso você não mude, será salva no seguinte
diretório:
C:Arquivos de programasFactorySuiteInTouchNewApp
2) Caso deseje salvar em outro diretório, basta clicar no botão ao lado
Browse e selecionar nova basta com o diretório desejado. Exemplo,
desejo que nova aplicação esteja armazenada em C:seba
1- Seleciono o Browse

7. 13
2- Na Opção Examinar seleciono o diretório que desejo criar minha nova aplicação
14
2- Pressiono o ícone nova pasta
3- Altero o nome pasta nova para o nome da aplicação desejada, para o nosso
exemplo seba
A.2- CARREGANDO UMA APLICAÇÃO JÁ EXISTENTE
Se desejar entrar num projeto já existente, entre em Tools/Find Aplications... e
através do browse, localize em que diretório o projeto se encontra e dê um duplo click, o
mesmo deverá aparecer na relação de projetos já abertos. Selecione, na lista de projetos já
abertos, o projeto desejado e dê um duplo click, assim você entrará no ambiente de
construção de projetos de supervisão chamado WindowMaker

8. 15 16
- Pressione o botão OK
B - WindowMaker - Ambiente de Construção de Projetos de Supervisão Industrial

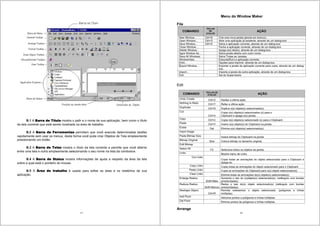

A Ilustração a seguir mostra a tela principal do WindowMaker quando uma aplicação
está aberta, identificando seus elementos. Quando não existe uma aplicação aberta à tela
apresenta menos opções na Barra de menu e na Barra de Ferramentas, mas o seu layout
permanece o mesmo.

9. 17
B.1 A Barra de Título mostra o path e o nome de sua aplicação, bem como o título
da tela corrente que está sendo mostrada na área de trabalho.
B.2 A Barra de Ferramentas permitem que você execute determinadas tarefas
rapidamente sem usar os menus, desta forma você pode criar Objetos de Tela simplesmente
pressionando um botão.
B.3 A Barra de Telas mostra o título da tela corrente e permite que você alterne
entre uma tela e outra simplesmente selecionando o seu nome na lista da combobox.
B.4 A Barra de Status mostra informações de ajuda a respeito da área da tela
sobre a qual está o ponteiro do mouse.
B.5 A Área de trabalho é usada para editar as telas e os relatórios de sua
aplicação.
18
Menu do Window Maker
File
COMANDO
TECLAS
DE
ATALHO
AÇÃO
New Window... Ctrl+N Cria uma nova janela (janela em branco).
Open Window... Ctrl+O Abre uma aplicação já existente, através de um dialog-box
Save Window... Ctrl+S Salva a aplicação corrente, através de um dialog-box
Close Window... Fecha a aplicação corrente, através de um dialog-box
Delete Window... Apaga a(s) tela(s), através de um dialog-box.
Save Window As... Salva janela aberta com outro nome.
Save All Windows Salva Todas as Janelas.
WindowView.. Executa(Run) a aplicação corrente.
Print... Opções para imprimir, através de um dialog-box.
Export Window... Exportar a janela da aplicação corrente para outra, através de um dialog-
box.
Import... Importa a janela de outra aplicação, através de um dialog-box.
Exit Sai do Supervisório
Edit
COMANDO
TECLAS DE
ATALHO AÇÃO
Undo Create Ctrl+Z Desfaz a última ação.
Nothing to Redo Ctrl+Y Refaz a última ação.
Duplicate Ctrl+D Duplica o(s) objeto(s) selecionado(s).
Copia o(s) objeto(s) selecionados (s) para oCut
Ctrl+X Clipboard e apaga-o(s) janela.
Copy Ctrl+C Copia o(s) objeto(s) selecionado (s) para o Clipboard.
Paste Ctrl+V Insere o(s) objeto(s) do Clipboard na janela.
Erase Del Elimina o(s) objeto(s) selecionado(s).
Impot Image
Paste Bitmap Size Insere bitmap do Clipboard na janela
Bitmap Original Size Coloca bitmap no tamanho original.
Edit Bitmap
Select All F2 Seleciona todos os objetos da janela.
Links Mostra menu de Links
Cut Links
Copia todas as animações do objeto selecionado para o Clipboard e
apaga-as.
Copy Links Copia todas as animações do objeto selecionado para o Clipboard.
Paste Links Copia as animações do Clipboard para o(s) objeto selecionado(s).
Clear Links Elimina todas as animações do(s) objeto(s) selecionado(s).
Enlarge Radius
Shift+Mais
Aumenta o raio do (s)objeto(s) selecionado(s). (retângulo com bordas
arredondadas)
Reduce Radius
Shift+Menos
Reduz o raio do(s) objeto selecionado(s) (retângulo com bordas
arredondadas).
Reshape Object
Ctrl+R
Permite redesenhar o objeto selecionado. (polígonos e linhas
múltiplas).
Add Point Adiciona pontos a polígonos e linhas múltiplas.
Del Point Elimina pontos de polígonos e linhas múltiplas.
Arrange

10. 19

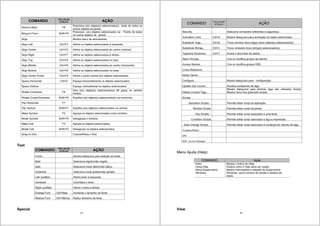

COMANDO TECLAS DE
ATALHO AÇÃO
Send to Back F9
Posiciona o(s) objeto(s) selecionado(s) atrás de todos os
outros objetos da janela.
Bring to Front Shift+F9
Posiciona o(s) objetos selecionados na Frente de todos
os outros objetos da janela.
Align Mostra menu de alinhamento.
Align Left Ctrl+F3 Alinha os objetos selecionados à esquerda.
Align Center Ctrl+F5 Alinha os objetos selecionados ao centro (vertical)
Align Right Ctrl+F7 Alinha os objetos selecionados à direita.
Align Top Ctrl+F4 Alinha os objetos selecionados no topo.
Align Middle Ctrl+F6 Alinha os objetos selecionados ao centro (horizontal).
Align Bottom Ctrl+F8 Alinha os objetos selecionados na base.
Align Center Points Ctrl+F9 Alinha o ponto central dos objetos selecionados.
Space Horizontal Crtl+H Espaça horizontalmente os objetos selecionados.
Space Vertical Espaça verticalmente os objetos selecionados.
Rotate Clockwise F6
Gira o(s) objeto(s) selecionado(s) 90 graus no sentido
horário.
Rotate CouterClockwise Shift+F6 Espelha o(s) objeto(s) selecionado(s) na horizontal.
Flip Horizontal F7
Flip Vertical Shift+F7 Espelha o(s) objeto(s) selecionados na vertical.
Make Symbol F5 Agrupa os objetos selecionados como símbolo.
Break Symbol Shift+F5 Desagrupa o símbolo.
Make Cell F3 Agrupa os objetos selecionados.
Break Cell Shift+F3 Desagrupa os objetos selecionados.
Snap to Grid Coloca/Retira o Grid.
Text
COMANDO TECLAS DE
ATALHO AÇÃO
Fonts... Mostra dialog-box para seleção de fonte.
Bold Seleciona negrito/não negrito.
Italic Seleciona modo itálico/não itálico.
Underline Seleciona modo grifado/não grifado.
Left Justified Alinha texto à esquerda.
Centered Centraliza o texto.
Right Justified Alinha o texto à direita.
Enlarge Font Ctrl+Mais Aumenta o tamanho da fonte.
Reduce Font Ctrl+Menos Reduz tamanho da fonte.
Special
20
COMANDO TECLAS DE
ATALHO AÇÃO
Security Seleciona comandos referentes à segurança.
Animation Links Ctrl+A Mostra dialog-box para animação do objeto selecionado.
Substitute Tags... Ctrl+E Troca nome(s) do(s) tag(s) do(s) objeto(s) selecionado(s).
Substitute Strings... Ctrl+L Troca conteúdo do(s) string(s) selecionado(s).
Tagname Dictionary Ctrl+T Acesa o dicionário de dados.
Alarm Groups... Cria ou modifica grupos de alarme.
Access Names... Cria ou modifica grupos DDE.
Cross Reference
Notify Clients
Configure... Mostra dialog-box para configuração.
Update Use Counts ... Atualiza contadores de tags.
Delete Unused Tags ...
Mostra dialog-box para eliminar tags não utilizados Scripts
Mostra menu dos possíveis scripts.
Scripts
Aplication Scripts... Permite editar script da aplicação.
Window Scripts Permite editar script da janela
Key Scripts... Permite editar script associado a uma tecla.
Condition Scripts Permite editar script associado a tag ou expressão
Data Change Scripts ... Permite editar script associado à mudança de valores de tags.
TemplateMaker
SPC
SQL Access Manager
Menu Ajuda (Help)
COMANDO Ação
Index Mostra o índice do Help.
Using Help Explica como o Help deve ser usado.
About Supervisório
Windows
Mostra informações a respeito do Supervisório
Windows, como número da versão e direitos de
cópia.
View

11. 21
COMANDO TECLAS DE
ATALHO AÇÃO
General Toobar Vizualiza a Barra de Ferramenta Geral
Wizards/AxtiveX Toobar Vizualiza a Barra de Ferramenta Wizard
Format Toobar Vizualiza a Barra de Ferramenta formatação
Draw Object Toobar Vizualiza a Barra de Ferramenta Desenho
View Toobar Vizualiza a Barra de Ferramenta Visual
Arrange Toobar Vizualiza a Barra de Ferramenta arranjos
Status Toobar Vizualiza a Barra de Ferramenta Status
Ruler Vizualiza a Barra de Ferramenta Régua
Application Explorer Vizualiza a Barra de Ferramenta Explorer
Hide All
Esconde todas as barras de ferramentas com exceção da barra
de menu e barra de Título.
Full Screen
Esconde todas as barras de ferramentas inclusive a barra de
menu
E Titulo.
Runtime!
Transfere rapidamente do Window Maker para o Window Viewer.
Todas as alterações feitas nas janelas abertas no Window Maker serão salvas antes
da transferência para o Window Viewer (não pede confirmação!).
Descrição das ferramentas
A seguir serão descritas as ferramentas que compõem o ambiente de trabalho do
WindowMaker.
DESCRIÇÃO DOS ÍCONES
Ícone Descrição
Seleção de objetos, multiplos ou específicos com a tecla SHIFT acompanhada.
Retângulo
Retângulo com bordas arredondadas
Elipse
Linha
22
Linha vertical ou horizontal
Seqüência de linhas
Polígono
Texto
Importação de bitmap
Gráfico de Tendência Real
Gráfico de Tendencia Histórica
Botão
Seleciona e altera tipo de fonte.
Altera fonte do texto selecionado para formato Bolbo
Altera fonte do texto selecionado para Itálico
Altera fonte do texto selecionado para Sublinhado
Diminui tamanho da fonte do texto selecionado quando a mesma é tipo True Type (TT)
Aumenta tamanho da fonte do texto selecionado quando a mesma é tipo True Type (TT)
Alinha texto a esquerda
Centraliza texto
Alinha texto a direita
Altera cor de linha do objeto selecionado
Altera cor de enchimento do objeto selecionado.
Altera cor da fonte selecionada
Altera cor da janela
Altera trasparencia
Habilita/Desabilita explorer do Intouch
Hide/Show todas as ferramentas
Mostra janela editada em formato full screen
Habilita/Desabilita grade da janela editada

12. 23
Habilita /Desabilita régua do WindowMaker
Cria nova janela
Abre janela
Fecha janela
Salva janela corrente para o disco
Salva todas as janela para o disco
Duplica objeto selecionado
Recorta
Copia para área de transferência
Cola da área de transferência
Retorna ação
Avança ação retornada
Imprime
Alinha objetos selecionados à esquerda
Alinha objetos selecionados no meio horizontal
Alinha objetos selecionados à direita
Alinhamento superior de objetos selecionados
Alinhamento no meio vertical de objetos selecionados
Alinhamento inferior de objetos selecionados
Alinhamento central de objetos selecionados
Enviar para trás
Trazer para frente
Espaçamento horizontal igual
Espaçamento vertical igual
Agrupara em símbolo
Desagrupar símbolo
24
Agrupar célula
Desagrupar célula
Girar 90 graus sentido horário
Gerar 90 graus sentido anti-horário
Espelhar horizontal
Espelhar Vertical
Selecionar Wizard, objetos previamente editados e configurados.

13. 25
3- Criação de Projetos no windowmaker
Todos os projetos são desenvolvidos dentro de Janelas/telas que estão ligadas entre si.
3.1 Janelas/telas
Uma janela(window) ou tela, como iremos chamar daqui para frente, pode ser definida
como o ambiente de fundo onde será feito toda a construção do processo a ser monitorado.
Um processo/aplicação pode ter um número ilimitado de telas.
Uma tela pode ser criada, pressionando o botão Nova Tela (New Window...) na barra
de ferramentas ou usando o comando Novo (New) no menu File. A seguinte janela de
propriedades irá surgir:
Figura 3.1 Janela de Propriedades de Telas Novas
Onde:
Name: Nome da tela. Deve refletir a finalidade a ser visualizada no processo.
Comment: Comentário sobre a tela a ser criada.
Windows Type: Tipos de telas.
•Replace: Tela de sobreposição, apaga as telas do fundo
•Overlay
•Popup: Tela de superposição, não apagar as telas do fundo.
Frame Style: Estilo das brodas
• Single:borda simples
• Doublé:borda dupla
OBS.: Na opção Title Bar ativa, somente a borda simples (single) é disponibilida.
Title Bar: opção de aparecer o nome da tela – se estiver inativa, não terá como mudar a
posição da tela.
26
Size controls: opção de redimensionar o tamanho da tela.
Window Color: cor de fundo da tela.
Dimensions
X Location: localização do canto superior esquerdo da tela (Ex.: 04)
Y Location: localização vertical do canto superior esquerdo da tela (Ex.: 04)
Window Width: largura da tela em pixels (Ex.: 632)
Window Height: altura da tela em pixels (Ex.: 278)
No momento somente o nome da tela é importante. Digite um nome qualquer ( Ex.:
Minha Primeira Tela) e click em ok. A seguinte tela irá surgir:
Figura 3.2 Primeira Tela Criada
Você poderá criar dentro desta tela seus desenhos (bitmaps) em qualquer tamanho e
cores que desejar, Lembrando que este desenho deverá refletir o processo industrial que se
deseje monitorar.
Para visualizar ou editar as propriedades da tela corrente dê um click no botão direito
do mouse e pressione em Window Properties... e a janela de propriedade retornará como
na Figura 3.1
Exemplo:
Desejamos criar uma tela com as seguintes características:
Nome da tela: Tela Nova.
Fundo: cinza.
Tipo de Tela: Replace.
Localização X: 50 pixel’s.
Localização Y: 100 pixel’s.

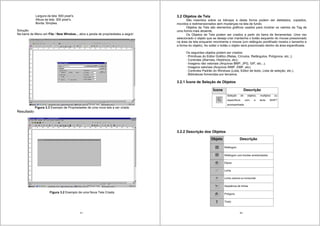

14. 27
Largura da tela: 600 pixel’s.
Altura da tela: 300 pixel’s.
Borda: Simples.
Solução:
Na barra de Menu em File / New Window... abra a janela de propriedades a seguir:
Figura 3.3 Exemplo de Propriedades de uma nova tela a ser criada
Resultado:
Figura 3.2 Exemplo de uma Nova Tela Criada
28
3.2 Objetos de Tela
São inseridos sobre os bitmaps e desta forma podem ser deletados, copiados,
movidos e redimensionados sem mudanças na tela de fundo.
Objetos de Tela são elementos gráficos usados para mostrar os valores da Tag de
uma forma mais atraente.
Os Objetos de Tela podem ser criados a partir da barra de ferramentas. Uma vez
selecionado o objeto que se deseja criar mantenha o botão esquerdo do mouse pressionado
na área da tela enquanto movimenta o mouse (um retângulo pontilhado mostra o tamanho e
a forma do objeto). Ao soltar o botão o objeto será posicionado dentro da área especificada.
Os seguintes objetos podem ser criados:
· Primitivas do Editor Gráfico (Retas, Círculos, Retângulos, Polígonos, etc..);
· Controles (Alarmes, Históricos, etc);
· Imagens não vetoriais (Arquivos BMP, JPG, GIF, etc...).
· Imagens vetoriais (Arquivos WMF, EMF, etc).
· Controles Padrão do Windows (Lista, Editor de texto, Lista de seleção, etc.).
. Bibliotecas fornecidas por terceiros.
3.2.1 Ícone de Seleção de Objetos
Ícone Descrição
Seleção de objetos, multiplos ou
específicos com a tecla SHIFT
acompanhada.
3.2.2 Descrição dos Objetos
Objeto Descrição
Retângulo
Retângulo com bordas arredondadas
Elipse
Linha
Linha vertical ou horizontal
Seqüência de linhas
Polígono
Texto

15. 29
Importação de bitmap
Gráfico de Tendência Real
Gráfico de Tendencia Histórica
Botão
3.2.3 Objetos Adicionais – Wizard
Mais objetos podem ser selecionados através do Wizard
Selecionar Wizard, objetos previamente
editados e configurados.
Objetos Wizard:
Buttons – Botões
Clocks – Relógio
Frames – Contornos
Lights – Lâmpadas
Meters – Medidores UV
Panels – Painéis
Runtime Tools - Ferramentas
Sliders – Variadores deslizantes
Switches - Chaves
Text Displays – Visualizadores de texto
Trends - Históricos
Value Displays – Vizualizadores de Grandezas
Windows Controls: - Controladores Windows
3.2.4 Edição dos objetos
A edição dos objetos na Tela, como alinhamento, tamanho, posição e agrupamento
são feitos através da barra de ferramentas Arranjar.
O último objeto selecionado fica com o foco para ser usado como referência.
30
Figura 3.2 Objeto Tipo Retângulo Criado
3.3 Tagnames (TAG’S)
São todas as variáveis numéricas ou alfanuméricas envolvidas na aplicação. São elas
que fazem o elo entre o processo e a animação.
O tipo deTag pode ser definido na opção Tipo do Tag (Tag Type) de acordo com a
função do Tag.
3.3.1 Criando Tagnames
Pode-se criar e editar Tags a partir do menu Special, selecionando a opção Tagname
Dictionary, ou mesmo quando na animação de um objeto ou no desenvolvimento do
script(fase de programação) uma variável(Tag) for digitada, e ainda não foi definida. Uma
tela de alerta irá aparecer informando que a Tag é indefenida e se você deseja defini-lá.
3.3.1 Tipos Tagnames
TIPO DESCRIÇÃO EXEMPLO DE APLICAÇÃO
Discrete
Variável que possui apenas dois níveis,
0 ou 1, ativada ou não ativada, ligado
ou não ligada.
Bombas, válvulas on/off, lâmpadas,
alarmes, etc.
Integer
Variáveis inteiras, ou seja, números
inteiros (conjunto Z)
Indicações inteiras, saídas inteiras,
etc.
Real
Variável real, ou seja, conjunto R.
Indicações reais, saídas reais, etc.
Message
Variável alfanumérica acumula
números e/ou letras.
Informações que podem ser
números e/ou letras.
Group Var
Grupo de variáveis, as variáveis podem
ser agrupadas para melhorar a
organização ou até mesmo para
alarmar em uma janela de alarmes.
Alarmes, organização, etc.

16. 31

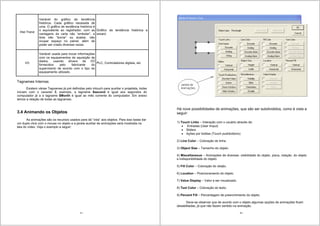

Hist Trend
Variável do gráfico de tendência
histórica. Cada gráfico necessita de
uma. O gráfico de tendência histórica é
o equivalente ao registrador, com as
vantagens da carta não “embolar”, a
tinta não “borrar” ou acabar, não
ocupar espaço no painel, além de
poder ser criado diversas vezes.
Gráfico de tendência histórica e
wizard.
I/O
Variável usada para trocar informações
com os equipamentos de aquisição de
dados, usando drivers de I/O
fornecidos pelo fabricante do
supervisório de acordo com o tipo do
equipamento utilizado.
PLC, Controladores digitais, etc

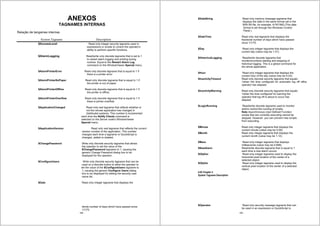

Tagnames Internas
Existem várias Tagnames já pré definidas pelo intouch para auxiliar o projetista, todas
iniciam com o caracter $; exemplo, a tagname $second é igual aos segundos do
computador já a a tagname $Month é igual ao mês corrente do computador. Em anexo
temos a relação de todas as tagnames.
3.4 Animando os Objetos
As animações são os recursos usados para dá “vida” aos objetos. Para isso basta dar
um duplo click com o mouse no objeto e a janela auxiliar de animações será mostrada na
tela do vídeo. Veja o exemplo a seguir:
32
Há nove possibilidades de animações, que são ser subdivididos, como é vista a
seguir:
1) Touch Links – Interação com o usuário através de:
Entradas (User Imput)
Sliders
Ações por botões (Touch pushbottons)
2) Line Color – Coloração de linha.
3) Object Size – Tamanho do objeto.
4) Miscellaneous – Animações de diversas: visibilidade do objeto, pisca, rotação. do objeto
e indisponibilidade do objeto.
5) Fill Color – Coloração do obejto.
6) Location – Posicionamento do objeto.
7) Value Display – Valor a ser visualizado.
8) Text Color – Coloração do texto.
9) Percent Fill – Percentagem de preenchimento do objeto.
Deve-se observar que de acordo com o objeto algumas opções de animações ficam
desabilitadas, já que não fazem sentido na animação.

17. 33
3.4.1 Prenchimento de Objetos-Percentil Fill
Este tipo de animação é utilizado em simulações de prenchimento de objetos,
simulando processos industriais, tais como: tanques, escalas termométricas etc. O
preenchimento pode ser tanto na horizontal, como na vertical.
Exemplo:
Iremos simular o preenchimento de um reservatório, na vertical, através da variação
da tagname de sistema $second, já que não temos os valores reais dos instrumentos
de campo.
Condições de preenchimento do reservatório que será simulado pela tag $second:.
Para $second=0 o reservatório deve estar vazio;
Para $second=59 o reservatório deve estar 100% preenchido;
Vejas etapas a seguir de configuração:
Etapa 1- Selecione a animação desejada(Percent Fill/Vertical)
34
Etapa 2- Estabeleça as condições de preenchimento
Expression: nome da tagname($second)
Propertiers
Para $second=0 o reservatório deve estar vazio;
Para $second=59 o reservatório deve estar 100% preenchido;
Logo, para o valor da tagname $second=30 o reservatório estará 50% preenchido e
assim sucessivamente.
Background Color – Selecione uma cor de fundo diferente da cor do “tanque” para
que haja contraste.
Direction – up (para cima)
Conforme figura a seguir:

18. 35

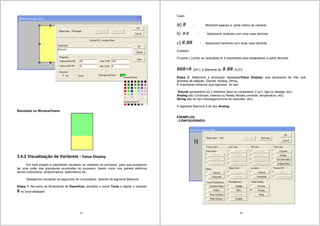

Resultado no WindowViewer
3.4.2 Visualização de Variáveis - Value Display
Em todo projeto é importante visualizar as variáveis do processo, para que possamos
ter uma visão das grandezas envolvidas no processo. Assim como nos painéis elétricos
temos voltímetros, amperímetros, wattímetros etc.
Desejamos visualizar os segundos do computador, através da tagname $second
Etapa 1- Na barra de ferramenta de Desenhos, escolher o ícone Texto e digitar o caracter
# no local desejado
36
Caso:
a) # - Mostrará apenas a parte inteira da variável.
b) #.# - Aparecerá variáveis com uma casa decimal.
c) #.## - Aparecerá variáveis com duas casa decimal.
Cuidado:
O ponto (.),entre os caracteres #, é importante para estabelecer a parte decimal.
###=# (001) é diferente de #.## (0,01)
Etapa 2- Selecione a animação desejada(Value Display) que apresenta de três sub-
divisões de seleção: Discret, Analog, String.
É importante observar que tagname do tipo:
Discret apresentam só 2 estados( falso ou verdadeira; 0 ou1, liga ou desliga; etc);
Analog são Contínuas, Inteiras ou Reais( tensão,corrente, temperatura, etc);
String são do tipo mensagem(nome do operador, etc).
A tagname $second é do tipo Analog.
EXEMPLOS:
- CONFIGURANDO:

19. 37

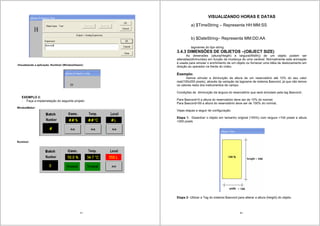

-Visualizando a aplicação- Runtime! (WindowViewer):
EXEMPLO 2:
- Faça a implemetação do seguinte projeto:
WindowMaker:
Runtime!:
38
VISUALIZANDO HORAS E DATAS
a) $TimeString – Representa HH:MM:SS
b) $DateString– Representa MM:DD:AA
tagnames do tipo string.
3.4.3 DIMENSÕES DE OBJETOS –(OBJECT SIZE)
As dimensões (altura(Heigth) e largura(Width)) de um objeto podem ser
alteradas(diminuídas) em função da mudança de uma variável. Normalmente esta animação
é usada para simular o enchimento de um objeto ou fornecer uma idéia de deslocamento em
direção ao operador na frente do vídeo.
Exemplo:
Iremos simular a diminuição da altura de um reservatório até 10% do seu valor
real(100x200 pixels), através da variação da tagname de sistema $second, já que não temos
os valores reais dos instrumentos de campo.
Condições de diminuição da largura do reservatório que será simulado pela tag $second:.
Para $second=0 a altura do reservatório deve ser de 10% do normal;
Para $second=59 a altura do reservatório deve ser de 100% do normal;
Vejas etapas a seguir de configuração:
Etapa 1- Desenhar o objeto em tamanho original (100%) com largura =100 pixels e altura
=200 pixels
Etapa 2- Utilizar a Tag do sistema $second para alterar a altura (height) do objeto.

20. 39
Observar que a âncora escolhida é a parte inferior do retângulo, ou seja é a base inferior que
será referencia.
Properties:
1- Value at Max Height =59 Max % Height = 100
Quando $second=59, o retangulo deve estar com 100 % do seu tamanho.
40
2-Value at Mín Height =0 Mín % Height = 10
Quando $second=0, o retangulo deve estar com 10 % do seu tamanho.
- Runtime:
Dimensões do objeto p/ $ second =0
.
Dimensões do objeto p/ $ second =25.

21. 41
3.4.4 DESLOCAMENTO DE OBJETOS (LOCATION)
O deslocamento vertical e/ou horizontal de um objeto pode ser conseguida em função
da mudança de uma variável; para simular o movimento de objeto; como por exemplo:
movimento de veículos, movimento de peças numa correia transportadora etc.
Exemplo:
- Animar o deslocamento do objeto(retângulo), conforme figura a seguir:
Deslocamento horizontal: 100 pixel’s.
Deslocamento vertical: 200 pixel’s.
Intervalo de tempo: 60 s.
Não necessita de objeto final
250
450
380
480
Auxilia no posicionamento final
42
- Animar o objeto ( Location: vertical horizontal)
- Utilizar a variável de sistema ($second) p/ promover o deslocamento vertical

22. 43
Quando $second=0, o retangulo deve estar na posição inicial.
Ação:
(Value – At Top =0) (Vertical Movement - Up=0)
Quando $second=59, o retangulo deve deslocasse da posição inicial, para baixo(Down)
de 200 pixel’s.
Ação:
(Value – At Top =59) (Vertical Movement - Down = 200)
- Utilizar a variável de sistema ($second) p/ promover o deslocamento horizontal.
Quando $second=0, o retangulo deve estar na posição inicial. ou seja sem nenhum
movimento à esquerda;
Ação:
(Value – At Left End =0) (Horizontal Movement – To Left =0)
Quando $second=59, o retangulo deve deslocasse da posição inicial, para à direita de
100 pixel’s.
Ação:
(Value – At Right End =59) (Vertical Movement – To Left =100)
44
-RODANDO(WindowViewer) (Runtime).
Posição do objeto p/ $second =13
Posição do objeto p/ $second = 56

23. 45
3.4.5 TOUCH LINKS
Para animarmos os objetos sem utilizar a tagname $second, precisamos saber como
fazer para mudar o valor da tagname que está sendo utilizada. Para isso, podemos usar na
janela de animações: User inputs, Sliders ou Touch Pushbuttons-Discrete Value, que
veremos a seguir:
1- User Inputs
Como há 3 tipos de tagnames, também há 3 possibilidades de entradas: discrete,
analog, string.
INPUT DISCRETE (Tipo: 0/1)
Msg to User: Mensagem para o usuário
Set Prompt – On: Mensagem que irá aparecer no keypad que ativa a tagname para nivel
lógico 1
Reset Prompt – Off: Mensagem que irá aparecer no keypad que ativa a tagname para nivel
lógico 0
On Mensage On: Mensagem que irá aparecer no keypad que ativa a tagname para nivel
lógico 1
Reset Prompt – Off: Mensagem que irá aparecer no keypad que ativa a tagname para nivel
lógico 0
46
-RODANDO(WindowViewer) (Runtime).

24. 47

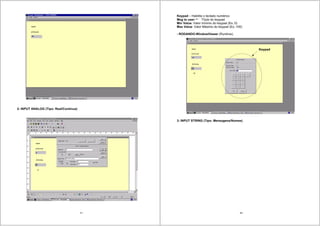

2- INPUT ANALOG (Tipo: Real/Contínua)
48
Keypad – Habilita o teclado numérico
Msg to user: Título do keypad.
Min Value: Valor mínimo do keypad (Ex.:0)
Max Value: Valor Máximo do keypad (Ex.:100)
- RODANDO-WindowViewer (Runtime).
3- INPUT STRING (Tipo: Mensagens/Nomes)
Keypad

25. 49

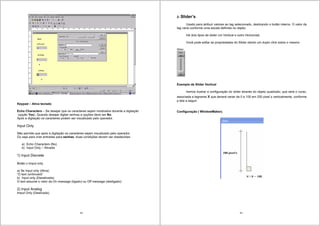

Keypad – Ativa teclado
Echo Characters – Se desejar que os caracteres sejam mostrados durante a digitação
(opção Yes). Quando desejar digitar senhas a opções deve ser No.
Após a digitação os caracteres podem ser visualizado pelo operador.
Input Only
Não permite que após a digitação os caracteres sejam visualizado pelo operador.
Ou seja para criar entradas para senhas, duas condições devem ser obedecidas:
a) Echo Characters (No)
b) Input Only – Ativada
1) Input Discrete
Botão x Imput only
a) Se Input only (Ativa)
“O text continuará”
b) Input only (Desativada)
O text assume o valor da On message (ligado) ou Off message (desligado)
2) Input Analog
Imput Only (Destivada)
50
2- Slider’s
Usado para atribuir valores ao tag selecionado, deslizando o botão interno. O valor da
tag varia conforme uma escala definida no objeto.
Há dois tipos de slider um Vertical e outro Horizontal.
Você pode editar as propriedades do Slider dando um duplo click sobre o mesmo.
Slider
Exemplo de Slider Vertical
Iremos ilustrar a configuração do slider através do objeto quadrado, que será o curso,
associada a tagname x que deverá variar de 0 a 100 em 200 pixel´s verticalmente, conforme
a tela a seguir:
Configuração ( WindowMaker).

26. 51
Clicar no quadrado e abrir a tela de animação.
Propriedades:
a- Configurando a tag
Value:
At Top – 100 (valor máximo da tag)
At Bottom – 0 (valor mínimo da tag)
52
b- Configurando o deslocamento
Up – 200 ( deslocamento em pixels acima)
Down – 0 ( deslocamento em pixels abaixo,neste caso nenhum)
- RODANDO-WindowViewer (Runtime).
3- Botões-Touch Pushbuttons-Discrete Value
Há 5 possibilidades de mudar o valor de uma tag através do toque de um botão.

27. 53
Tipos:
Direct
Reverse
Toggle
Reset
Set
Função:
4- Botões-Touch Pushbuttons-Action
4.1 Primeira Ação- Action 1: On Key Down
Deseja-se que ao pressionar o botão direito do mouse a tagname assuma o
valor 1000.
54

28. 55

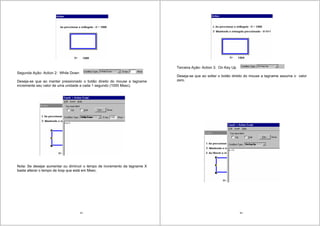

Segunda Ação- Action 2: While Down
Deseja-se que ao manter pressionado o botão direito do mouse a tagname
incremente seu valor de uma unidade a cada 1 segundo (1000 Msec).
Nota: Se desejar aumentar ou diminuir o tempo de incremento da tagname X
basta alterar o tempo de loop que está em Msec.
56
Terceira Ação- Action 3: On Key Up
Deseja-se que ao soltar o botão direito do mouse a tagname assuma o valor
zero.

29. 57
5- Show window -Touch Pushbuttons- Navegando entre Telas
Normalmente, em função dos processos industriais serem de grande porte ou o
processo precise de uma tela de informação adicional, em uma única tela do monitor do
computador seria bastante complicado contemplar todas estas situações; nestes casos é
preciso dividir a visualização do processo em mais de uma tela. Surge ai a necessidade de
se navegar entre telas ou de determinada tela chamar novas telas.
Etapa 1- Devemos criar 2 novas telas ( tela 1 e 2) e nelas inserir um objeto tipo texto que
chame a tela desejada.
Etapa 2- Com o objeto texto (Vá para Tela 2) selecionado na tela 1. Dê um duplo click e na
janela de animações(Touch Pushbuttons) selecione a sub-divisão: Show window (mostrar
janela).
58
Etapa 3- Selecione a Tela desejada, neste caso a tela 2
Etapa 2- Repita o processo com o objeto texto (Vá para Tela 1) selecionado na tela 2

30. 59
Runtime!:
Neste caso a tela 2 está ativa e desejamos acessar a tela 1, para isso basta clicar
sobre o objeto texto, conforme a seguir:
Neste caso, da tela 2 ativo a tela 1 e vice-versa.
5- Hide window -Touch Pushbuttons- Fechando Telas
Utilizada quando não se deseja mais que a tela permaneça no vídeo do computador.
Pode ser usada em conjunto com a opção show window. Ou seja, a medida que solicito que
uma tela seja mostrada outra poderá ser fechada, para melhorar a apresentação.
60
3.4.6 MISCELLANEOUS-ANIMAÇÕES ADICIONAIS
Serão apresentadas 4 animações adicionais, que são usadas normalmente para
simular processos industriais reais. As animações são:
Visibility – Visibilidade
Blink – pisca
Orientation – Rotação
Disable - Disponibilidade
1- Visibility – Visibilidade de Objetos
O objeto deverá aparecer ou desaparecer sob determinadas condições.
Para ilustrar vamos fazer o seguinte exemplo:
O objeto tipo texto 1 só deverá aparecer quando a tagname do sistema $second for
menor que 30 s.
O objeto tipo texto 2 só deverá aparecer quando a tagname do sistema $second for
maior ou igual a 30 s.

31. 61
Etapa 1 - Selecione a animação - Visibility
Etapa 2 - Coloque a condição que se deseja que o objeto 1 fique visível:
Repita o mesmo procedimento para o objeto 2, observando que sua
condição de visibilidade é $second>=30.
62
-RODANDO-WindowViewer (Runtime).
Veja as 2 condições de visibilidades.
1- Condição para $second<30
2- Condição para $second>=30
2- Blink– Piscar de Objetos
O objeto deverá piscar sob determinadas condições.
Para ilustrar vamos fazer o seguinte exemplo:
O objeto tipo texto 1 só deverá piscar quando a tagname do sistema $second for menor
que 30 s.
O objeto tipo texto 2 só deverá piscar quando a tagname do sistema $second for maior
ou igual a 30 s.

32. 63

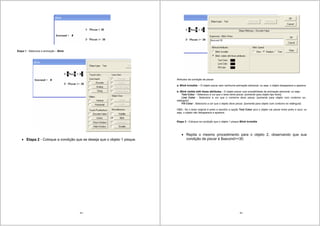

Etapa 1 - Selecione a animação – Blink
Etapa 2 - Coloque a condição que se deseja que o objeto 1 pisque.
64
Atributos da condição de piscar:
a- Blink Invisible – O objeto piscar sem nenhuma animação adicional; ou seja, o objeto desaparece e aparece
b- Blink visible with these attributes - O objeto piscar com possibilidade de animação adicional; ou seja:
Text Color – Seleciono a cor que o texto deve piscar; [somente para objeto tipo texto]
Line Color - Seleciono a cor que o contorno deve piscar; [somente para objeto com contorno ex.:
retângulo]
Fill Color - Seleciono a cor que o objeto deve piscar. [somente para objeto com contorno ex retângulo]
OBS.: Se o texto original é preto e escolho a opção Text Color azul o objeto vai piscar entre preto e azul; ou
seja, o objeto não desaparece e aparece.
Etapa 3 - Coloque na condição que o objeto 1 pisque Blink Invisible
Repita o mesmo procedimento para o objeto 2, observando que sua
condição de piscar é $second>=30.

33. 65

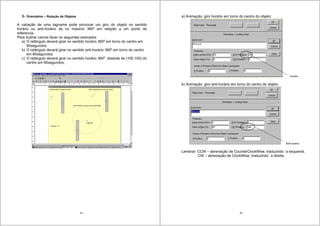

3- Orientation – Rotação de Objetos
A variação de uma tagname pode provocar um giro do objeto no sentido
horário ou anti-horário de no máximo 360o
em relação a um ponto de
referencia.
Para ilustrar vamos fazer os seguintes exemplos:
a) O retângulo deverá girar no sentido horário 360o
em torno do centro em
60segundos.
b) O retângulo deverá girar no sentido anti-horário 360o
em torno do centro
em 60segundos,
c) O retângulo deverá girar no sentido horário 360o
distante de (100,100) do
centro em 60segundos,
66
a) Animação: giro horário em torno do centro do objeto:
horário
b) Animação: giro anti-horário em torno do centro do objeto:
Anti horário
Lembrar: CCW – abreviação de CounterClockWise, traduzindo `a esquerda.
CW – abreviação de ClockWise, traduzindo `a direita.

34. 67

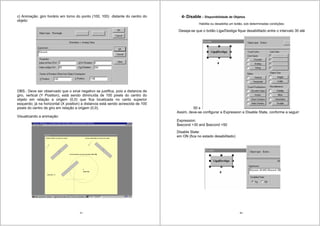

c) Animação: giro horário em torno do ponto (100, 100) distante do centro do
objeto:
OBS.: Deve ser observado que o sinal negativo se justifica, pois a distancia de
giro, vertical (Y Position), está sendo diminuída de 100 pixels do centro do
objeto em relação a origem (0,0) que fica localizada no canto superior
esquerdo; já na horizontal (X position) a distancia está sendo acrescida de 100
pixels do centro de giro em relação a origem (0,0).
Visualizando a animação:
68
4- Disable – Disponibilidade de Objetos
Habilita ou desabilita um botão, sob determinadas condições;
Deseja-se que o botão Liga/Desliga fique desabilitado entre o intervalo 30 até
50 s
Assim, deve-se configurar a Expression e Disable State, conforme a seguir:
Expression:
$second >30 and $second <50
Disable State:
em ON (fica no estado desabilitado)

35. 69
Para a condição fora do intervalo $second =10, o botão fica no estado abilitado.
Para a condição dentro do intervalo $second = 42, o botão fica no estado
desabilitado.
Nota: Se a condição Disable State for alterada para Off a condição de
desabilitado se inverte; ou seja, dentro do intervalo 30-50 o botão fica abilitado.
Caso se deseje intervalos diferentes de desabilitação o operador lógico OR
deverá ser inserido na expressão.
Exemplo:
Vamos supor que uma tagname Temp varie de 0 a 1000o
C e que desejamos
que o botão Temperatura fique desabilitado somente entre as faixas de: 200 –
300o
e 500 – 600o
e 800 – 900o
.
Assim, deve-se configurar a Expression e Disable State:
Expression:
($second >200 AND $second <300) OR ($second >500 AND $second 600) OR ($second >800 AND $second <900)
Disable State: ON
70
PLAYSOUND-SOM
Arquivos de som tipo wave são emitidos toda vez que a expressão playsound() for acionada.
Sintaxe PlaySound(“arquivo som”,Flags);
Parametros Descrição
arquivo som. Arquivos com extensão wav
Flags Flags can be one of the following:
Type Description
0 Play sound synchronously (default)
1 Play sound asynchronously
2 Do not use default sound. Playsound is the filename of a .wav file. PlaySound can also
accept an entry name from the [Sounds] section of the win.ini file. As an example, if you have
an entry in the win.ini file like the following
MouseClick=C:SoundsClick.wav
you can enter MouseClick as the SoundName.
3 NOT USED!
4 NOT USED!.
5-7 NOT USED!
8 Repeat the sound until the next time PlaySound() is called. For Windows 95 (or later).
9 PlaySound() is called. For Windows NT 4.0 SP4 (or later).
16 Do not stop any currenlty playing sound.
Exemplo(s): PlaySound ("c:horns.wav",1);
SYMBOL FACTORY
O intouch fornece uma biblioteca de objetos industriais para facilitar e dá uma aparência
mais profissional na apresentação na tela do computador. Normalmente estes objetos não
acompanham o pacote de instalação intouch e devem ser instalados a parte. Ver em anexo
a instalação da biblioteca symbol factory.
-Selecione, através do wizard, a opção symbol factory e siga os passos a seguir:

36. 71 72
2- Animação dos objetos symbol factory

37. 73
Programando – Scripts
Scripts são módulos em linguagem, onde se pode definir linhas de código como na linguagem Basic,
desta forma eles permitem uma maior flexibilidade para associar ações a eventos específicos. Scripts são
usados para criar ações lógicas e executá-las quando um evento específico ocorrer.
Você pode definir Scripts para qualquer objeto que possua um ambiente
Scripts, como: Aplicação, Tags, Telas, Objetos, Alarmes etc. Por exemplo,
Scripts de Tags normalmente estão associados ao valor do Tag, isto significa
que eles são executados quando o valor do Tag mudar ou estiver em uma
situação de Alarme.
Muitos objetos na sua aplicação possuem um ambiente Scripts como mostrada
abaixo, onde podem ser editados Scripts
Tipos de ambientes Scripts
Os Scripts disponíveis são descritos na tabela abaixo
SCRIPTS DISPONÍVEIS
Você pode associar Scripts executando-os em uma das situações a seguir:
OnKeyPress executa somente quando uma determinada tecla for pressionada
OnKeyRelease executa somente quando a tecla for despressionada.
OnStartRunning executa quando a aplicação iniciar a execução.
OnStopRunning executa quando a aplicação terminar a execução.
OnUserLogin executa quando um usuário inicia a sua seção na aplicação.
OnUserLogout executa quando um usuário encerra a sua seção na aplicação.
WhileKeyPressed executa enquanto uma determinada tecla estiver sendo pressionada.
WhileRunning executa enquanto a aplicação estiver executando. O Script irá
executar tantas vezes quantas você definir na caixa de texto Rodar a
cada: (aparece somente para Scripts WhileRunning)
Para criar um Script, pressione vá na barra de menu Special/String/Application. O ambiente Scripts irá aparecer com uma
lista de Scripts disponíveis para o objeto corrente. Selecione o Script que você deseja criar
74
PROGRAMANDO VIA SCRIPT
Há 6 possibilidades de programação via script, conforme mostrado a seguir:
1- Application Script...
É executado sempre que a aplicação estiver no modo running;
2- Window Script...
É executado sempre que a janela estiver ativa;
3- Key Script...
É executado sempre que a tecla correspondente for pressionada;

38. 75
4- Condicion Script...
É executado sempre que uma determinada condição acontecer;
Vamos ilustrar as 4 condições de Script com o exemplos a seguir:
1 - Application Script...
Vamos iniciar nossa programaçao com o seguinte problema:
Uma variável X deve ser incrementada de um em um, num intervalo de 1
segundo.
1o
PASSO:
Vamos visualizar a variável X, para isto será necessário definir a tagname X
(inteira)
Defina o tipo de tagname Mensage integer (inteira)
76
2o
PASSO:
Abrir o ambiente de programação script , conforme a seguir:
Ambiente de
programação via
sript

39. 77
COMENTÁRIOS SOBRE O AMBIENTE DE PROGRAMAÇÃO SCRIPT
1- Condition Type:
Há 3 possibilidades:
On Startup – Será executado ao abrir o programa;
While Running – Será executado durante a execução do WindowViwer;
On ShutDown – Será executado ao término do programa.
Para a nossa aplicação vamos trabalhar durante a execução do windowViwer –
opção: While Running.
Nota: Ao selecionar esta opção, a mesma ficará em negrito para indicar que
está sendo utilizada, pois mais de uma opção poderá ser utilizada
conjutamente
78
2- Tempo de LOOP
Deve ser digitado no espaço reservado o tempo, em Msec, que se deseja fazer
o loop no ambiente de programação, para o nosso problema o tempo é 1 s ou
seja 1000 Msec.
Se for necessário aumentar a velocidade de varredura o tempo deve ser
diminuído, até que se deseja a velocidade desejada.
Valores máximos e mínimos para o tloop
tloop mín > 0 tloop máx <= 360.000 Msec ( 360 s , 6 h )
Voltado ao nosso problema:
Como desejo incrementar a variável de um em um, devo fazer X=X+1, num
intervalo de 1 segundo devo digitar 1000 Msec e rodar o programa.
t loop = 1000
M

40. 79

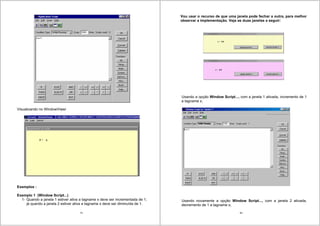

Visualizando no WindowViwer
Exemplos :
Exemplo 1 (Window Script...)
1- Quando a janela 1 estiver ativa a tagname x deve ser incrementada de 1,
já quando a janela 2 estiver ativa a tagname x deve ser diminuída de 1.
80
Vou usar o recurso de que uma janela pode fechar a outra, para melhor
observar a implementação. Veja as duas janelas a seguir:
Usando a opção Window Script..., com a janela 1 ativada, incremento de 1
a tagname x;
Usando novamente a opção Window Script..., com a janela 2 ativada,
decremento de 1 a tagname x;

41. 81
Rodando...
Passo 1: - Apago a janela 2
Passo 2: - Ativo a janela 2
Ao ativar a janela 2 a tagname se estabilizarar, já que as duas janelas estão
ativas já que a janela 1 manda incrementar e janela 2 manda decrementar.
82
Passo 1: - Apago a janela 1
Ao apagar a janela 1, somente a janela 2 permanecerá ativa, neste caso a
tagname começa a decrementar.
Exemplos 2 (Key Script...)
Utilizando o exemplo anterior, for usar a função teclado Ctrl + a para a tagname
assumir o valor 1000, ou seja x=1000;

42. 83
Ao rodar o programa pressiono o teclado Ctrl + a e a tagname assumira o valor
1000, ou seja x=1000;
84
COMANDOS DE PROGRAMAÇÃO
Foram apresentados situações de programação que envolvem a utilização do
conceito de entrada, processamento e saída de informações de várias formas.
Neste capitulo, será abordada a utilização de tomadas de decisão em um
programa, utilizando desvios condicionais simples e compostos.
Operadores Funcionais
No exemplo anterior, foi utilizado o sinal de igual = e soma + para estabelecer
o novo valor da variável. Diferentemente em uma operação poderá haver:
multiplicação, divisão, potenciação. Essas operações são efetuadas com a
utilização da tabela abaixo.
Símbolo Significado
+ Soma
- Subtração
/ Divisão
* Multiplicação
** Potenciação
= igual
Exemplo:
a) Soma
X = 2+3; X= 5
b) Subtração:
X= 3 –2; X= 1
c) Divisão
X= 3 /2; X= 1,5
d) Multiplicação
X= 3 *2; X= 6
e) Potenciação
X= 3 **2; X= 9

43. 85
Operadores Relacionais na Comparação
No exemplo anterior, foi utilizado o sinal de = (igual) para estabelecer o novo
valor da variável. Diferentemente em uma condição de comparação, poderá
ser verificada como: diferente, igual a, menor que, maior ou igual que e menor
ou igual que. Essas verificações são efetuadas com a utilização da tabela
abaixo.
Símbolo Significado
== Igual a
<> Diferente de
> Maior que
< Menor que
>= Maior ou igual a
<= Menor ou igual a
Nota: Há uma diferença substancial entre = e ==, o primeiro estabelece um
novo valor a tagname, já o == deve ser usado para comparação de igualdade.
Desvio Condicional Simples - IF...THEN...THEN
O IF . . . THEN é usado para testar um condição, e se a condição for
verdadeira, ele executa o comando que estiver em seu interior, ou seja até
encontrar um ENDIF.
Comando
IF expressão lógica THEN
comando 1;
comando 2;
.
ENDIF;
Se a condição for falsa, não serão executadas as instruções que estejam após
a instrução IF. . . THEN e o comando será direcionada para o final da condição,
ou seja após o ENDIF
IF expressão lógica THEN
comando 1;
comando 2;
86
ENDIF;
Adicionando Comentários ao Script
Um programa pode conter comentários feitos pelo próprio programador com o
objetivo de mais tarde torná-lo mais fácil de ser modificado e entendido. Todo
comentário deve ser colocado entre chaves {.....} em qualquer linha de
programação.
Exemplo:
aum=0; {Isto é um comentário – Aprenda programar passo a passo desenvolvendo um
aplicação}
sp = -1; { o valor da variável sp deve ser inicialmente -1 }
IF sp<0 THEN { para um valor de sp menor que zero faça aum=1 }
aum=1;
ENDIF;
Desvio Operadores Compostos IF...THEN...ELSE
Anteriormente, foi visto como fazer uso da instrução if...then do tipo simples.
Agora será estudado como fazer uso da instrução if...then...else, em que,
sendo a condição falsa, será executada a instrução else. Caso seja necessário
considerar mais de uma instrução para as condições Verdadeira ou Falsa,
utilizar-se o conceito de blocos. Sendo assim, essa instrução possuía a
seguinte estrutura:
IF expressão lógica THEN
comando 1; { instrução p/ condição verdadeira }
ELSE
comando 2; { instrução p/ condição falsa }
ENDIF;
O ELSE executa a expressão lógica se mesma não for verdadeira. Veja:
IF expressão lógica THEN
comando 1;
.
.
ELSE

44. 87
comando 2;
ENDIF;
Operados Lógicos
Existem ocasiões em que é necessário trabalhar com o relacionamento de
duas ou mais condições ao mesmo temo na mesma instrução if...then,
efetuando, desta forma, testes múltiplos. Para estes casos é necessário
trabalhar com a utilização de operadores lógicos, também conhecidos como
operadores Booleanos. Os operadores lógicos são três; and, or e not. Em
instruções if...then encadeadas.
Operador lógico : AND
O operador do tipo and é utilizado quando dois ou mais relacionamentos
lógicos de uma determinada condição necessitam ser verdadeiros. Abaixo, é
apresentada a tabela-verdade para esse tipo de operador.
Condição 1 Condição 2 Resultado
Falsa Falsa Falsa
Verdadeira Falsa Falsa
Falsa Verdadeira Falsa
Verdadeira Verdadeira Verdadeira
O operador and faz que somente seja executada uma determinada operação
se todas as condições mencionadas forem simultaneamente verdadeiras,
gerando assim um resultado lógico verdadeiro.
Operador lógico : OR
O operador do tipo OR é utilizado quando pelos menos um dos relacionados
lógicos (quando houver mais de um relacionamento) de uma condição
necessita ser verdadeiro. Abaixo, é apresentada a tabela-verdade para esse
tipo de operador.
Condição 1 Condição 2 Resultado
Falsa Falsa Falsa
Verdadeira Falsa Verdadeira
Falsa Verdadeira Verdadeira
Verdadeira Verdadeira Verdadeira
88
O operador OR faz que seja executada uma determinada operação se pelo
menos uma das condições mencionadas gerar um resultado lógico verdadeiro.
Operador Lógico : NOT
O operador do tipo not é utilizado quando se necessita estabelecer que uma
determinada condição deve ser não verdadeira ou deve ser não falsa. O
operador not se caracteriza por inverter o estado lógico de uma condição.
Abaixo, é apresentada a tabela-verdade para esse tipo de operador lógico.
Condição Resultado
Verdadeira Falsa
Falsa Verdadeira
O operador lógico not faz que seja executado uma determinada operação
invertendo o resultado lógico da condição.
Para exemplificar a utilização de decisão dentro de um programa, considere a
necessidade de desenvolver um programa que efetue a leitura de dois valores
numéricos inteiros, efetue a adição dos valores e apresente o seu resultado,
caso o valor somado seja maior ou igual que 5, indique aprovado, caso
contrário, indique reprovado .
Algoritmo
Definir 3 tagnames (A, B, R), tipo inteira;
Definir 2 botões para entradas de valores e associá-los as tagnames A e
B;
Definir 1 botão para visualização do resultado, associando a tagname R;
1. Entrar com um valor na tagname A;
2. Entrar com um valor na tagname B;
3. processar a adição dos valores na tagname R = A + B;
4. apresentar o resultado APROVADO; caso R seja maior ou igual que
5;
5. apresentar o resultado REPROVADO; caso R seja menor que 5;

45. 89
Algoritmo
{Informe os valores das notas}
{Calcula a soma das notas}
{Compara}
{apresenta o resultado}
Início
A,B
R = A + B
R >=5
Fim
APROVADO
SN
REPROVADO
90
IMPORTAR NO INTOUCH
Para importar devo iniciar um projeto novo: (exemplo importar objeto)
1)WindowViewr – Deve estar desativado.
2)Todas as janelas devem estar fechadas
Selecionar a aplicação que se deseja importar.

46. 91
Como exemplo iremos importar a aplicação esteira que se encontra em
c:sebaexemplosintouchesteira.
Após selecionar a aplicação devo selecionar o que desejo importar.
Select p/ importar quais janelas se deseja.
Importar somente as janelas feitas na aplicação esteira
92
OBS: 1) Posso selecionar 01 ou todas as janelas;
2) Se desejar, importar no futuro alguma janela que não foi importada, todas as janelas
devem ser fechadas.
Importar também o programa script
Na importação as variáveis (tag´s) devem ser convertidas (convert) ou alteradas, conforme
gosto do projetista;
Deve-se ir ao script e convertê-las.

47. 93
1) OBS: ?d: | ?r: | ?i: é usada para identificar as variáveis importadas e se desejar
convertê-las (d = discreta, r = real, i = inteira)
A opção local deve ser acionada
94
2) Todos os objetos também devem ter suas variáveis convertidas.

48. 95
Exportar telas
Só pode ocorrer ente 2 projetos intouch
1) Abro a aplicação que tem a janela a ser exportada Ex: C:sebabotoes2)
2) Fecho todas as janelas
3) File
Export window...
Seleciono o novo projeto que ira receber a telas. (botões1)
4) Seleciona a janela a ser exportada (EX: botão)
5) Basta fechar a aplicação corrente e abrir a aplicação onde à tela foi exportada.
Para deletar TAG
Exemplo: Duas tagnames não estão sendo utilizadas x e y e queremos eliminá-
las
Fechar todas as janelas
Special
Update User Count...
96
Special
Tagname Dicnary...
a) Escolha a tagname a ser deletada e deleta. Ou
b) Deletar todas as tagnames não usadas.
Delete Unused Tags...

49. 97
ALARMES
Alarmes são usados para sinalizar algum tipo problema que está ocorrendo na planta e
então tomar as ações apropriadas.
Iremos inicialmente abortar alarmes com tagnames do tipo Real ou Inteira.
Para visualizar os Alarmes configurados para um Tag você precisa criar um Objeto de
Tela Alarme e atribuir uma nova Tag a ele.
A página de Alarmes dos Tags aparece quando apção Alarmes no topo das páginas
do Tag for selecionada.
Cada Tag que você define possui uma página de Alarmes como a mostrada a seguir,
onde podem ser configurados 4 intervalos de valores e prioridades.
98
A seguir os campos de alarme são descritos na tabela que segue.
campo descrição
LoLo Alarme Baixo Crítico. Define um intervalo de valores (menor igual) onde o
Tag é considerado em um estado de Alarme Baixo Crítico. É usado quando
o valor do Tag está abaixo de um mínimo, ou seja, extremamente baixo..
Low Alarme Baixo. Define um intervalo de valores (menor igual) onde o Tag é
considerado em estado de alarme baixo. É usado quando o valor do Tag
está abaixo do normal.
High Alarme Alto. Define um intervalo de valores (maior igual) onde o Tag é
considerado em estado de Alarme Alto. É usado quando o valor do Tag está
mais alto do que o normal.
HiHi Alarme Alto Crítico. Define um intervalo de valores (maior igual) onde o Tag
é considerado em estado de Alarme Alto Crítico. É usado quando o valor do
Tag é está acima de um máximo, ou seja, extremamente alto.
Prioridades
Define a prioridade para cada situação de alarme.É um campo importante quando
desejamos selecionar o tipo de gravidade de cada alarme ocorrido e para um melhor
controle os alarmes de maior prioridade irão aparecer em primeiro plano na janela de
alarmes. É disponibilizada quando o valor de alarme é digitado. Pode variar entre 1 a 999.
Números pequenos indicam alta prioridade e valores sugestivos são dados conforme a
tabela a seguir:
Prioridades:
Crítico: 1 – 249
Maior: 250 – 499
Menor: 500 – 749
Aconselhado: 50 - 999

50. 99
EXEMPLO:
Implemente 1 tangue com preenchimento entre 0-100%, associados a uma tagname
nivel com respectiva variação entre 4-20, através de slider’s. As condições de alarme são
tangue
campo Valor
LoLo 5
Low 7
High 17
HiHi 19
100
Definir a tagname nível (Tipo real) com seus respectivos valores de alarmes:
Configurar o indicador de alarme muito alto – HiHi
- Configurar o indicador de alarme muito alto – Hi

51. 101

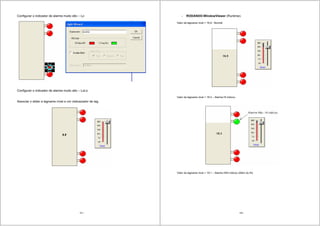

Configurar o indicador de alarme muito alto – Lo
Configurar o indicador de alarme muito alto – LoLo
Associar o slider a tagname nível e um visiluazador de tag.
102
- RODANDO-WindowViewer (Runtime).
Valor da tagname nivel = 16,9 - Normal
Valor da tagname nivel = 18,3 – Alarme Hi indicou
Valor da tagname nivel = 19,1 – Alarme HiHi indicou (Além do Hi)

52. 103

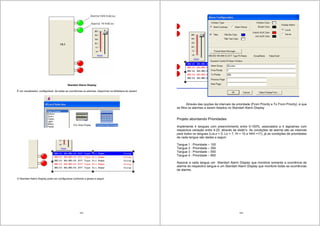

Standart Alarm Display
É um visualizador, configurável, de todas as ocorrências os alarmes; disponível na biblioteca do wizard.
O Standart Alarm Display pode ser configurável conforme a janela a seguir:
104
Através das opções de intervalo de prioridade (From Priority e To From Priority), é que
se filtra os alarmes a serem listados no Standart Alarm Display
Projeto abordando Prioridades
Implemente 4 tangues com preenchimento entre 0-100%, associados a 4 tagnames com
respectiva variação entre 4-20, através de slider’s. As condições de alarme são as mesmas
para todos os tangues (LoLo = 5, Lo = 7, Hi = 15 e HiHi =17), já as condições de prioridades
de cada tangue são dadas a seguir:
Tangue 1 : Prioridade – 100
Tangue 2 : Prioridade – 350
Tangue 3 : Prioridade – 550
Tangue 4 : Prioridade – 850
Associe a cada tangue um Standart Alarm Display que monitore somente a ocorrência de
alarme do respectivo tangue e um Standart Alarm Display que monitore todas as ocorrências
de alarme.

53. 105
Para alarmes com tagnames do tipo Discrete, só uma escolha de alarme pode ser feita:
Estado On ou Estado Off, com a respectiva prioridade.
O exemplo a seguir mostra está condição, quando a tagname falha for para o
estado On a mesma deve alarmar, quando a mesma for para o estado Off volta
ao normal.
106
TENDÊNCIA REAL
TRENDREAL
Este objeto é usado para visualizar um gráfico de tendência com até 4 Tags. O gráfico
é constantemente atualizado a medida que o processo evolui e os valores dos Tags mudam.
Usando Tendências você pode fazer gráficos como ValorXTempo e ValorXValor.
Devido a estas características pode-se efetuar a análise dos dados a medida que o processo
evolui.
Você pode editar as propriedades da Tendência dando um duplo click sobre a
mesma.
1- Time
Time Span – Estabelece o intervalo de tempo que se deseja visualizar da variável no
eixo da absissa.

54. 107
2 – Sample
Interval – Indica o número de amostra que será plotado no gráfico, no intervalo de
tempo especificado (Time Span). O número de amostras no intervalo de tempo não
poderá ser superior a 1024 amostras. Caso isso ocorra, aumenta-se o tempo do
intervalo ou diminui o nímero de amostras
Exemplo: Para Time Span =11s = 11000 Ms e Interval =10 Msec
Logo: Time Span / Interval + 1 = 11000 / 10 +1 = 1101 > 1024
COMENTÁRIOS: Ou seja, se a cada 10Msec se eu pegar uma amostra em 11000 Msec eu
terei 1100 amostras, logo 1100>1023. Desconsiderando é claro, na a análise o +1.
È importante observar que:
1) Quanto maior o intervalo a ser observado, mais nitido fica a variável, porém mais
lento será a visualização da atualização das variáveis. Veja o exemplo a seguir:
108
2) O Interval deverá ser Múltiplo e óbvio menor que Time Span, ou seja Time Span /
Interval deve ser um número inteiro.
Exemplo: Time Span = 11 s = 11000 Msec e Interval =12 Msec não é possível embora a
conta Time Span / Interval + 1 < 1024
2 Eixo da Absissa (Tempo)Time Divisions –
2.1 Numer of Major Div – Determina quantas divisões o eixo da absissa terá, para o nosso
exemplo 6 divisões;
2.2 Numer Div / Major Div - Determina quantas sub-divisões o eixo da absissa terá, para o
nosso exemplo 3 sub-divisões;
2.3 Major Div/Timer Label – Indica onde o tempo irá aparecer no gráfico. Deve ser múltiplo
e menor ou igual a Numer of Major Div ( 6 ), para o nosso exemplo pode ser 1,2,3 e 6.
Top Labels - Indica que o tempo especificado em Major Div/Timer Label irá aparecer
acima no gráfico, é pouco usual.

55. 109

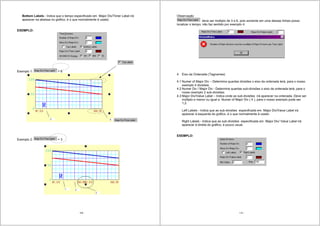

Bottom Labels - Indica que o tempo especificado em Major Div/Timer Label irá
aparecer na absissa no gráfico, é o que normalmente é usado.
EXEMPLO:
Exemplo 1: = 6
Exemplo 2: = 3
110
Observação
deve ser múltiplo de 3 e 6, pois somente em uma dessas linhas posso
localizar o tempo; não faz sentido por exemplo 4.
4 Eixo da Ordenada (Tagnames)
4.1 Numer of Major Div – Determina quantas divisões o eixo da ordenada terá, para o nosso
exemplo 4 divisões;
4.2 Numer Div / Major Div - Determina quantas sub-divisões o eixo da ordenada terá, para o
nosso exemplo 2 sub-divisões;
4.3 Major Div/Value Label – Indica onde as sub-divisões irá aparecer na ordenada. Deve ser
múltiplo e menor ou igual a Numer of Major Div ( 4 ), para o nosso exemplo pode ser
1,2.
Left Labels - Indica que as sub-divisões especificada em Major Div/Value Label irá
aparecer à esquerda do gráfico, é o que normalmente é usado
Right Labels - Indica que as sub-divisões especificada em Major Div/ Value Label irá
aparecer à direita do gráfico, é pouco usual.
EXEMPLO:

56. 111
5 Pen
Até 4 tagnames podem ser visualizadas ao mesmo tempo.
112
Usuários
Pode-se controlar o acesso a uma aplicação através de uma lista de nomes, podendo
atribuir uma senha a cada usuário e configurar níveis de segurança no seu sistema.
O usuário “Administrador” possui acesso ilimitado ao sistema. Os demais
usuários possuem um nível de segurança associado que permite a eles
acessarem apenas as características atribuídas ao seu nível de acesso.
Para se alterar as configurações dos usuários o usuárior deve ter nível de
acesso maior ou igual a 9000.
Ao entrar no windowmaker o usuário sempre terá os privilégio de administrator
com nível de acesso máximo, ou seja 9999. (cuidado! Não é administrador,
lembre-se a wonderware é americana)
Ao entrar no WindowViewer o usuário perde o privilégio de administrador e terá
nível de acesso mínimo, ou seja 0; obrigando o usuário a se logar novamente.
1- Criando Novos Usuários
Special/Security/Configure Users

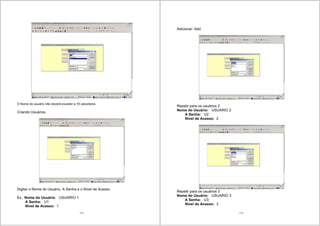

57. 113
O Nome do usuário não deverá exceder a 16 caracteres
Criando Usuários
Digitar o Nome do Usuário, A Senha e o Nível de Acesso
Ex.: Nome do Usuário: USUARIO 1
A Senha: U1
Nível de Acesso: 1
114
Adicionar: Add
Repetir para os usuários 2
Nome do Usuário: USUARIO 2
A Senha: U2
Nível de Acesso: 2
Repetir para os usuários 3
Nome do Usuário: USUARIO 3
A Senha: U3
Nível de Acesso: 3

58. 115

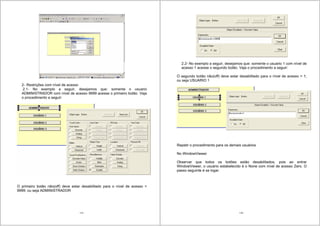

2- Restrições com nível de acesso
2.1- No exemplo a seguir, desejamos que: somente o usuario
ADMINISTRADOR com nível de acesso 9999 acesse o primeiro botão. Veja
o procedimento a seguir:
O primeiro botão não(off) deve estar desabilitado para o nível de acesso =
9999; ou seja ADMINISTRADOR
116
2.2- No exemplo a seguir, desejamos que: somente o usuario 1 com nível de
acesso 1 acesse o segundo botão. Veja o procedimento a seguir:
O segundo botão não(off) deve estar desabilitado para o nível de acesso = 1;
ou seja USUARIO 1
Repetir o procedimento para os demais usuários
No WindowViewer
Observar que todos os botões estão desabilitados, pois ao entrar
WindowViewer, o usuário estabelecido é o None com nível de acesso Zero. O
passo seguinte é se logar.

59. 117

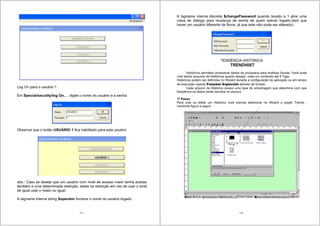

Log On para o usuário 1
Em Special/secutity/log On… digite o nome do usuário e a senha
Observar que o botão USUÁRIO 1 fica habilitado para este usuário
obs.: Caso se deseje que um usuário com nível de acesso maior tenha acesso
também a uma determinada restrição, basta na restrição em vez de usar o sinal
de igual usar o maior ou igual.
A tagname interna string $operator fornece o nome do usuário logado.
118
A tagname interna discreta $changePassword quando levado a 1 abre uma
caixa de diálogo para mudança de senha de quem estiver logado.(tem que
haver um usuário diferente de None, já que este não pode ser alterado).
TENDÊNCIA HISTÓRICA
TRENDHIST
Históricos permitem armazenar dados de processos para análises futuras. Você pode
criar tantos arquivos de Históricos quanto desejar, cada um contendo até 8 Tags.
Históricos podem ser definidos no Wizard durante a configuração da aplicação ou em tempo
de execução usando Funções Especiais através de Scripts.
Cada arquivo de Histórico possui uma taxa de amostragem que determina com que
freqüência os dados serão escritos no arquivo.
1o
Passo
Para criar ou editar um Histórico você precisa selecionar no Wizard a opção Trends ,
conforme figura a seguir:

60. 119
Selecionar também Trend Zoom/Pan Panel para fazer as visualizações
necessárias:
2o
Passo
Nomeiar as tagnames tipo Trend
O histórico necessita de 2 nomes de tagnames para identifica-lo. Basta
teclar em Suggest para que seja sugerido os nomes das tagnames; ou seja,
Hist trend iar ra o gráfico histórico e HistTrend1PenScale para associá-lo a
escala das penas.
120
3o
Passo:
Nomeiar as Penas
Somente as tagnames que foram ou serão definidas com a opção Log Data ativa
que aparecerão no gráfico. Por exemplo, a tagname do sistema $second não é do tipo Log
Data, por esse motivo não será mostrada, apesar de ser a 4a
pena.

61. 121
4o
Passo:
Nomeiar as tagnames Trend Panel (Opcional)
O Trend Panel é utilizado para atualizar os dados no gráfico e necessita
de 2 nomes de tagnames para associá-lo ao gráfico. Basta teclar em Suggest
para que seja sugerido os nomes das tagnames; ou seja, Hist trend para
associa-lo ao gráfico histórico e HistTrendPanMins para associá-lo ao Panel. (
Pode ser omitido, se usar a função HTUpdateToCurrentTime("Trend"), como
será visto a seguir. )
5o
Passo:
Nomeiar as tagnames das Legendas (Opcional)
O Trend Legend é utilizado para mostrar os dados instantâneos e
necessita de 2 nomes de tagnames para associá-lo ao gráfico. Basta teclar em
Suggest para que seja sugerido os nomes das tagnames; ou seja, Hist trend
para associá-lo ao gráfico histórico e HistTrendPenScale para associá-lo a
legenda.
122
6o
Passo:
Definição das Tagnames
Log Data
Com esta opção ativa a tagname poderá ser plotada; deste que seja
configurada como uma das Penas.
Valores mínimos e máximos
Ao criar as tag´s é fundamental colocar os valores mínimos e máximos, pois o final da
escala do eixo (Y) toma esses valores para montar o gráfico.

62. 123

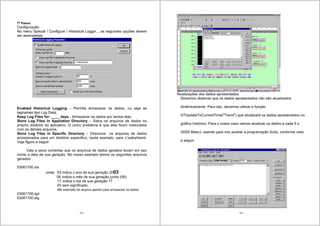

7o
Passo:
Configuração:
No menu Special / Configure / Historical Loggin... as seguintes opções devem
ser assinaladas.
Enabled Historical Logging – Permite armazenar os dados, ou seja as
tagnames tipo Log Data;
Keep Log Files for: ____ days - Armazenar os dados por tantos dias;
Store Log Files in Appliation Directory – Salva os arquivos de dados no
próprio diretório do aplicativo. O único problema é que eles ficam misturados
com os demais arquivos.
Store Log Files in Specific Directory – Direciona os arquivos de dados
armazenados para um diretório especifico, neste exemplo, para c:sebatrend.
Veja figura a seguir:
Vale a pena comentar que os arquivos de dados gerados levam em seu
nome a data de sua geração. No nosso exemplo temos os seguintes arquivos
gerados:
03061700.idx
onde: 03 indica o ano de sua geração 2003
06 indica o mês de sua geração junho (06)
17 indica o dia de sua geração 17
00 sem significado.
Idx extensão do arquivo gerado para armazenar os dados
03061700.lgd
03061700.alg
124
Atualizações dos dados apresentados
Devemos observar que os dados apresentados não são atualizados
dinâmicamente. Para isto, devemos utilizar a função
HTUpdateToCurrentTime("Trend") que atualizará os dados apresentados no
gráfico histórico. Para o nosso caso vamos atualizar os dados a cada 5 s
(5000 Msec), usando para nos auxiliar a programação Scrip, conforme visto
a seguir:

63. 125
Modificações nas telas que envolvem Hist Trend, normalmente exigem que WindowViwer
esteja fechado (é diferente de estar minimizado). Deve-se observar que, se o WindowViwer
for fechado os dados não mais serão armazenados.
126
Imprimir o gráfico tendência Trend
Pode ser associado a um botão para imprimir o gráfico de Tendência Histórica
associado com a tagname especificada ( tipo Hist Tend). O gráfico de
Tendência Histórica deve ser visível na tela, quando usando esta função.
Sintaxe PrintHT (Trend_Tag );
Parâmetro Descrição
Trend_Tag Tagname do gráfico de Tendência Histórica., tagname tipo mensagem, ou string atual
Exemplos: Botão - imprimir

64. 127
CHECKBOX – Botões especias de opção
Normalmente usado para selecionar uma ou mais opções, quando selecionado a tagname
associada muda de estado, ou seja, normalmente de 0 para 1.
Procedimento no WindowMaker
1 - Importar do Winzard o primeiro CheckBox Control ( opção : cortar)
Exemplos aplicativos no próprio: intouch
a) Abrir e fechar janelas no próprio
b) Na tela auxiliar de animação.
128
Fica
visível
Habilita a opção/ fica visível, mas não habilita a entrada.
Caption = mensagem desejada;
CheckBox Control : quando habilitado torna a tagname discreta (selecione-cortar) p/ “1”..
Exemplo: Desejo optar entre dois tipos de máquinas, cortar ou misturar.
2 - Importar o segundo CheckBox Control (opção : misturar)
3 - Em cada um dos CheckBox, faço o script de opção

65. 129
Script usado para selecionar tipo de máquina a ser usada
WindowViewer
Selecione a máquina de cortar.
Neste caso a tagname selecione_cortar vai p/ 1
Observe:
Se as duas opções forem selecionadas, as mesmas serão encaminhadas, como mostra o
exemplo.
If selecione_cortar THEN
Machine=”cortar”
ENDIF;
If selecione_misturar THEN
Machine=”misturar”
ENDIF;
130
A> 2 tagnames selecione_cortar e selecione misturar vão p/ 1
Função do checkbox
Selecione a máquina de misturar.
Neste caso, somente a tagname selecione_mistura vai p/ 1.
Selecione_cortar=1;
Selecione_misturar=1;

66. 131
Soma de strings
Strings também podem ser “somadas’ (concatenadas) resultando um novo valor para a tag.
Veja o exemplo a seguir:
Exemplo:
M1= “ba”;
M2= “lá”;
Soma=m1+m2;
If soma= “bala” then
Res= “sucesso”
else
Res= “falha”;
endif;
COMUNICAÇÃO
(INTOUCH x CLP)
Drivers
O Supervisório permite a comunicação com equipamentos de aquisição de dados e
outros computadores executando o Supervisório, através de Drivers de I/O ou Drivers de
Rede fornecidos pelo fabricante de supervisório de acordo com o tipo do equipamento de I/O
ou da conexão de rede.
Os Drivers do Supervisório são arquivos separados com extensão DLL.
COMUNICAÇÃO CLP MATSUSHITA
CLP MATSUSHITA
ENDEREÇAMENTO DAS ENTRADAS E SAÍDAS DIGITAIS
O CLP MATSUSHITA apresenta 15 ENTRADAS DIGITAIS e SAÍDAS DIGITAIS e são endereçadas
conforme a Tabela a seguir:
ENTRADAS DIGITAIS X0 X1 X2 X3 X4 X5 X6 X7 X8 X9 X10 X11 X12 X13 X14 X15
SAÍDAS DIGITAIS Y0 Y1 Y2 Y3 Y4 Y5 Y6 Y7 Y8 Y9 Y10 Y11 Y12 Y13 Y14 Y15
132
Endereçamento de Relés especiais
A comunicação será feita utilizando o exemplo a seguir:
Exemplo:
Deseja-se que ao pressionar o botão LIGA no supervisório a saída Y1 do CLP
MATSUSHITA comute para on e ao pressionar o botão DESLIGA no
supervisório a saída Y1 do CLP MATSUSHITA comute para off.
EXEMPLO APLICATIVO:

67. 133

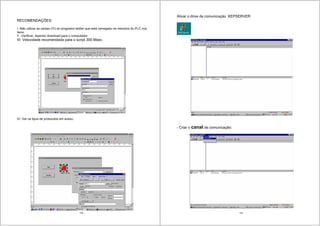

RECOMENDAÇÕES:
I -Não utilizar as saídas (Yi) do programa ladder que está carregado na memória do PLC nos
itens.
II -Verificar, fazendo download para o computador.
III- Velocidade recomendada para o script 300 Msec.
IV- Ver os tipos de protocolos em anexo.
134
Ativar o drive de comunicação KEPSERVER
- Criar o canal de comunicação:

68. 135 136
-Observar a paridade Odd (ímpar)

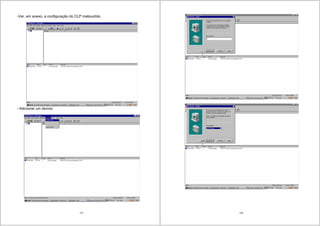

69. 137
-Ver, em anexo, a configuração do CLP matsushita.
- Adicionar um device:
138

70. 139
-Observar o Device Model: Any model
140
CONSIDERAÇÕES:
- Salvar o projeto (*.kdp) (exemplo: aluno.kdp)
- Observar que só posso colocar o projeto on-line depois de salvá-lo.
- A conexão entre o clp e computador COM1 deve estar perfeita (carregar o progama a
seguir e observar a comunicação)
- Kepdde deve estar off-line (se estiver on-line a com1 já estará sendo usada)
- Carregar o programa a seguir para a memória do CLP;

71. 141
- Colocar o kepdde on-line
- Bem... < ok >;
- Automaticamente a comunicação entre o CLP e o computador é perdida, só poderá
ser restabelecida quando kepdde for para o modo off-line;
Fazer as conexões na bancada do CLP;
Reinicialize a comunicação
-Observar o travamento do relé e a lâmpada acender.
-Após a comunicação verificada o fpsoft poderá ser fechado*.
O cpl deve estar
no modo RUN
142
RESUMO
Equivalência INTOUCH e KEEPSERVER
INTOUCH KEPSERVER
Access Name = a Channel = a
Application name = Kepdde Kepdde.exe
Topic Name = b Device = b
* Não foi preciso nem carregar (abrir) o fpsoft
Intouch Kepserver
Basta observar np clp se ele está RUN.
** Ao adicionar uma saída, mais de uma acender ou alguma coisa estranha acontecer,
verificar senão há conflito nas tags.
ENTRADAS E SAÍDAS ANALÓGICAS- EXPANSÃO 1
A maioria dos processos industriais utilizam as variáveis analógicas para representarem seu
processo. Em anexo é mostrado os endereçamentos das entradas e sidas analógicas do
CLP FPO-C32
As saídas do PLC também podem ser analógicas. A exemplo das entradas, as
saídas analógicas são resultado da conversão de um valor digital gerado pela
UCP.
CONFIGURAÇÃO DAS I/O ANALÓGICAS DO CLP MATSUSHITA
ENDEREÇAMENTO DAS ENTRADAS E SAÍDAS ANALÓGICAS - EXPANSÃO 1
O CLP MATSUSHITA apresenta na expansão 1 duas entradas analógicas e 1 saída
analógica e são endereçadas conforme a tabela a seguir:
ENTRADAS ANALÓGICAS WX2 WX3
SAÍDAS ANALÓGICA WY2

72. 143

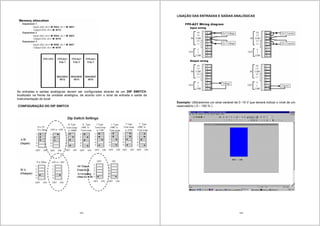

As entradas e saídas analógicas devem ser configuradas através de um DIP SWITCH,
localizado na frente da unidade analógica, de acordo com o sinal de entrada e saída da
instrumentação do local.
CONFIGURAÇÃO DO DIP SWITCH
144
LIGAÇÃO DAS ENTRADAS E SAÍDAS ANALÓGICAS
Exemplo: Utilizaremos um sinal variável de 0 -10 V que deverá indicar o nível de um
reservatório ( 0 – 100 % )

73. 145
- Entrar com o sinal analógico ( 0 – 10 V ) na entrada analógica do CLP (WX2);
1 – Entrada Analógica : WX2
2 – Entrada Analógica : WX3
RELAÇÃO ENTRE EU E RAW
Os valores Min EU = -2000 e Max EU = 2000, corresponde os Vmáx = –10 V e
+ 10 V reais do PLC;
Os valores Min Raw e Max Raw, corresponde uma mudança, se assim desejar,
nos valores Min EU = -2000 e Max EU = + 2000, exemplo:
146
EXEMPLO 1
Min EU = -2000 e Max EU = 2000, para WY2 = 2000 Vo = 10 V
Min Raw = -4000 e Max Raw = 4000, para WY2 = 4000 Vo = 10 V
De uma forma geral, podemos fazer a seguinte conversão de valores:
Vo = WY2 * ( Vmáx/EU) *( Raw/EU)
Assim para WY2 = 1000 Vo = 1000* (10/2000) * 4000/2000 = 10 V.
Observe que antes era preciso WY2 = 2000 para termos Vo = 10 V
EXEMPLO 2
Min EU = -2000 e Max EU = 2000, para WY2 = 2000 Vo = 10 V
Min Raw = -20.000 e Max Raw = 4000, para WY2 = 20.000 Vo = 10 V
De uma forma geral, podemos fazer a seguinte conversão de valores:
Vo = WY2 * ( Vmáx/EU) *( Raw/EU)
Assim para WY2 = 171 Vo = 171* (10/2000) * 20.000/2000 = 8,5 V.

74. 147
- Ver a indicação do nível para uma tensão na entrada WX2 = 9,12 V
- Ver a indicação do nível para uma tensão na entrada WX2 = 5,04 V
SAIDAS ANALÓGICAS
O exemplo a seguir ilustrará a manipulação da saída analógica do CLP
Matsushita:
148
O Slider ilustrado deverá forçar a saída analógica WY2 entre seus valores
máximos, ou seja, -10 V a + 10 V. Ver referencia em anexo.
- Rever a posição dos Dip switch e as ligações da saída analógica no KIT de
experiência.

75. 149
- Conectar o Multímetro na saída do PLC e observar a tensão de saída com a mudança na
posição do Slider.
150
REDE PROFIBUS - FMS E ETHERNET DO LABORATÓRIO DE CONTROLE
DE PROCESSOS
1. CONSIDERAÇÕES INICIAIS
“Acesso aos processos via rede TCP/IP + PROFIBUS”
ESTABELECER COMUNICAÇÃO TCP/IP ENTRE AS MÁQUINAS
Para isso 3 procedimentos devem ser observados:
a) Placa de Rede( Gerenciador de dispositivo, cabos conectados, Ping 10.0.0.10 etc)
b) Endereço TCP/IP corretos
c) Mesmo Grupo de Trabalho (EX.: AUTOMACAO)
Check? – no ambiente dos > ping professor
Submask: 255.0.0.0
2. CONFIGURAÇÃO FÍSICA DA REDE
3. CONFIGURAÇÃO DOS PARAMETROS
3.1- TÓPICOS REMOTO BURKERT PROFIBUS
São os tópicos que correspondem aos endereços de acesso remoto Burkert
PROFIBUS
KR4, KR5, KR2, KR3, KR6
Definidos nos arquivos da festo para a I/O SERVER

76. 151

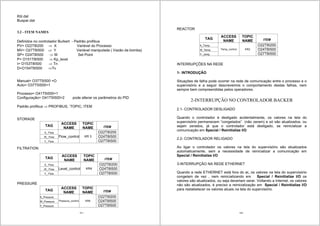

Kbl.dat
Buspar.dat
3.2 - ITEM NAMES
Definidos no controlador Burkert - Padrão profibus
PV= O22T8I200 X Variável do Processo
MV= O27T8I500 Y Variável manipulada ( Vazão da bomba)
SP= O24T8I500 W Set Point
P= O151T8I500 Kp_level
I= O153T8I500 Tn
D=O154T8I500 Tv
Manual= O37T5I500 =O
Auto= O37T5I500=1
Processo= O41T5I500=1
Configuração= O41T5I500=2 pode alterar os parâmetros do PID
Padrão profibus PROFIBUS, ‘TOPIC, ITEM
STORAGE
TAG
ACCESS
NAME
TOPIC
NAME ITEM
X_ Flow O22T8I200
W_ Flow O24T8I500
Y_ Flow
Flow_control KR 3
O27T8I500
FILTRATION
TAG
ACCESS
NAME
TOPIC
NAME ITEM
X_ Flow O22T8I200
W_ Flow O24T8I500
Y_ Flow
Level_control KR4
O27T8I500
PRESSURE
TAG
ACCESS
NAME
TOPIC
NAME ITEM
X_Pressure O22T8I200
W_Pressure O24T8I500
Y_Pressure
Pressure_control KR6
O27T8I500
152
REACTOR
TAG
ACCESS
NAME
TOPIC
NAME ITEM
X_Temp O22T8I200
W_Temp O24T8I500
Y-_temp
Temp_control KR2
O27T8I500
INTERRUPÇÕES NA REDE
1- INTRODUÇÃO
Situações de falha pode ocorrer na rede de comunicação entre o processo e o
supervisório e a seguir descrevemos o comportamento destas falhas, nem
sempre bem compreendidas pelos operadores.
2-INTERRUPÇÃO NO CONTROLADOR BACKER
2.1- CONTROLADOR DESLIGADO
Quando o controlador é desligado acidentalmente, os valores na tela do
supervisório permanecem “congelados” (não zeram) e só são atualizados, ou
sejam zerados, já que o controlador está desligado, se reinicializar a
comunicação em Special / Reinitialize I/O
2.2- CONTROLADOR RELIGADO
Ao ligar o controlador os valores na tela do supervisório são atualizados
automaticamente, sem a necessidade de reinicializar a comunicação em
Special / Reinitialize I/O
3-INTERRUPÇÃO NA REDE ETHERNET
Quando a rede ETHERNET está fora do ar, os valores na tela do supervisório
congelam de vez , nem reinicializando em Special / Reinitialize I/O os
valores são atualizados, ou seja deveriam zerar. Voltando a Internet, os valores
não são atualizados, é preciso a reinicialização em Special / Reinitialize I/O
para restabelecer os valores atuais na tela do supervisório.

77. 153
POSSIVEIS FALHAS NA COMUNICAÇÃO INTOUCH / PLANTA
PROFIBUS
INTOUCH
VIEWER
ATIVA/FECHADA STATUS
LED DA PLACA
PROFIBUS
PLANTA SOLUÇÃO DO PROBLEMA
RODANDO ATIVA BAD LIGADO DESLIGADA LIGAR A PLANTA
RODANDO DESATIVADA X APAGADO LIGADA
ATIVAR PROFIBUS E REINICIALIZAR
CONVERSAÇÃO I/O (VIEWER)
DESATIVADO ATIVA X APAGADO LIGADA
REINICIALIZAR CONVERSAÇÃO I/O
(VIEWER)
RODANDO ATIVA X APAGADO LIGADA
VERIFICAR O TOPIC NAME, NUM DA
ESTAÇÃO E REINICIALIZAR
CONVERSAÇÃO I/O (VIEWER)
CONDIÇÕES PARA A OPERAÇÃO NORMAL DO INTOUCH - PLANTA MPS
RODANDO ATIVA GOOD LIGADO LIGADA COMUNICAÇÃO NORMAL
COMUNICAÇÃO CLP SIEMENS
CLP SIEMENS
Exemplo:
Deseja-se que ao pressionar qualquer um dos botões LIGA ( L1...L15) no
supervisório a saída no CLP comute para on e ao pressionar qualquer botão
DESLIGA( D1...D15) no supervisório a saída no CLP comute para off. Bem
como, monitorar todas as 15 entradas do CLP.
EXEMPLO APLICATIVO:
154
ENDEREÇAMENTO DAS ENTRADAS E SAÍDAS DIGITAIS
O CLP SIEMENS apresenta 15 ENTRADAS e SAÍDAS DIGITAIS e são endereçadas conforme a
Tabela a seguir:
NOME.ENDREÇO – EX.: IN.07 – ENTRADA 7 DO CLP
OUT.12 – SAÍDA 12 DO CLP
PARA O NOSSO EXEMPLO USAREMOS ET200_IN. PARA AS ENTRADAS E ET200_OUT. PARA AS
SAÍDAS
ET200_IN.
ENTRADAS DIGITAIS
00 01 02 03 04 05 06 07 08 08 10 11 12 13 14 15
ET200_OUT.
SAÍDAS DIGITAIS
00 01 02 03 04 05 06 07 08 08 10 11 12 13 14 15
NOME.ENDEREÇO – EX.: ET200_IN.07 – ENTRADA 7 DO CLP
ET200_OUT.12 – SAÍDA 12 DO CLP
ENDEREÇAMENTO DAS SAÍDAS DIGITAIS

78. 155 156
ENDEREÇAMENTO DAS ENTRADAS DIGITAIS

79. 157
STATUS PROFIBUS
158
COMUNICAÇÃO EXCEL X INTOUCH
Considerações iniciais
O Projeto de nível que será utilizado pelo intouch será o driver de comunicação
Simulate, que já conta internamente com os itens name abaixo.
- Ativar o Simulate.

80. 159

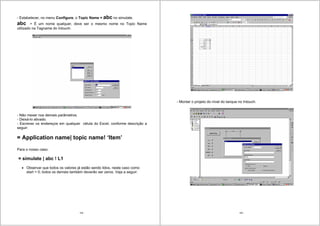

- Estabelecer, no menu Configure, o Topic Name = abc no simulate.
abc = É um nome qualquer, deve ser o mesmo nome no Topic Name
utilizado na Tagname do Intouch.
- Não mexer nos demais parâmetros.
- Deixá-lo ativado.
- Escrever os endereços em qualquer célula do Excel, conforme descrição a
seguir:
= Application name| topic name! ‘Item’
Para o nosso caso:
= simulate | abc ! L1
Observar que todos os valores já estão sendo lidos, neste caso como
start = 0; todos os demais também deverão ser zeros. Veja a seguir:
160
- Montar o projeto do nível do tanque no Intouch.

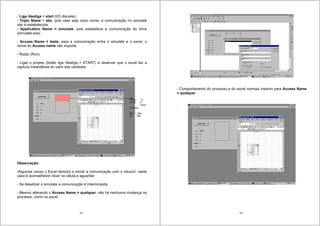

81. 161
- Liga /desliga = start (I/O discrete).
- Topic Name = abc, pois caso seja outro nome, a comunicação no simulate
não é estabelecida.
- Application Name = simulate, pois estabelece a comunicação do drive
(simulate.exe).
- Access Name = teste, para a comunicação entre o simulate e o excel, o
nome do Access name não importa.
- Rodar (Run).
- Ligar o projeto (botão liga /desliga = START) e observar que o excel faz a
captura instantânea do valor das variáveis.
Observação:
-Algumas vezes o Excel demora a iniciar a comunicação com o intouch, neste
caso é aconselhável clicar na célula e aguardar.
- Se desativar o simulate a comunicação é interrompida.
- Mesmo alterando o Access Name = qualquer, não há nenhuma mudança no
processo, como no excel.
Value %
0-100 0-
100%
I/O Real
Mín – Max
20 980
162
- Comportamento do processo e do excel normais mesmo para Access Name
= qualquer

82. 163
Excell x Intouch KEPSERVER
Comunicação entre o Excel e o Intouch, usando o drive de comunicação
do CLP FPO - C32T da Kepserver Matsushita, que utiliza o arquivo kepdde.exe
no application Name.
164
Obs: Caso y1 não tenha sido definida no intouch, seu valor default é O (falso).

83. 165 166
Abrindo qualquer executável
C: Arquivos de prgramasmicrosoft Officeofficedexcel
Abrir o Excel
C: Arquivos de prgramasmicrosoft Officeofficedword
Abrir o Word Obs.: Se já estiver aberto OK

84. 167
Control Name
Usado para fazer seleção de uma lista de opções.
O nome do Control Name não influencia pode permanecer.
Colocar o nome da tagname que selecionará a opção desejada (ex.:
tagname=sel)
Colocar em Buttons o número de opções desejada, para o nosso caso Buttons
= 5.
Deletar todos e incluir novos no Caption e incluir 5 novos Captions (Volks, Fiat,
Ford, Honda e BMW).
168
Ao configurar a tagname, neste caso sel, observar que o valor inicial deverá
ser 1, como também seu valor mínimo 1, já que neste tipo de seleção pelo
menos 1 deverá ser escolhido. Ver a seguir:
Veja a implementação no WindowViewer

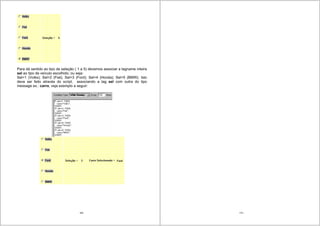

85. 169
Para dá sentido ao tipo de seleção ( 1 a 5) devemos associar a tagname inteira
sel ao tipo de veículo escolhido; ou seja:
Sel=1 (Volks); Sel=2 (Fiat); Sel=3 (Ford); Sel=4 (Honda); Sel=5 (BMW). Isto
deve ser feito através do script, associando a tag sel com outra do tipo
message ex.: carro, veja exemplo a seguir:
170

86. 171

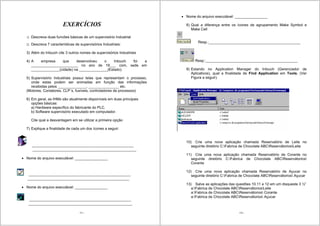

EXERCÍCIOS
1) Descreva duas funcões básicas de um supervisório Industrial
2) Descreva 7 características de supervisórios Industriais:
3) Além do Intouch cite 3 outros nomes de supervisórios Industriais
4) A empresa que desenvolveu o Intouch foi a
_______________________ no ano de 19___ com, sede em
______________(cidade) na ______________(Estado).
5) Supervisório Industriais possui telas que representam o processo,
onde estas podem ser animadas em função das informações
recebidas pelos ______________, _______________ etc.
(Motores, Contatores, CLP´s, fusíveis, controladores de processos)
6) Em geral, as IHMs são atualmente disponíveis em duas principais
opções básicas:
a) Hardware específico do fabricante do PLC.
b) Software supervisório executado em computador.
Cite qual a desvantagem em se utilizar a primeira opção
7) Explique a finalidade de cada um dos ícones a seguir:
__________________________________________________
___________________________________________________
Nome do arquivo executável: ________________
__________________________________________________
__________________________________________________
Nome do arquivo executável: ________________
__________________________________________________
___________________________________________________
172
Nome do arquivo executável: ________________
8) Qual a diferença entre os ícones de agrupamento Make Symbol e
Make Cell
Resp.:_____________________________________________
Resp.:_____________________________________________
9) Estando no Application Manager do Intouch (Gerenciador de
Aplicativos), qual a finalidade de Find Application em Tools. (Ver
Figura a seguir).
10) Crie uma nova aplicação chamada Reservatório de Leite no
seguinte diretório C:Fabrica de Chocolate ABCReservátoriosLeite
11) Crie uma nova aplicação chamada Reservatório de Corante no
seguinte diretório C:Fabrica de Chocolate ABCReservátorios
Corante
12) Crie uma nova aplicação chamada Reservatório de Açucar no
seguinte diretório C:Fabrica de Chocolate ABCReservátorios Açucar
13) Salve as aplicações das questões 10,11 e 12 em um disqueste 3 ½”
a:Fabrica de Chocolate ABCReservátoriosLeite
a:Fabrica de Chocolate ABCReservátorios Corante
a:Fabrica de Chocolate ABCReservátorios Açucar

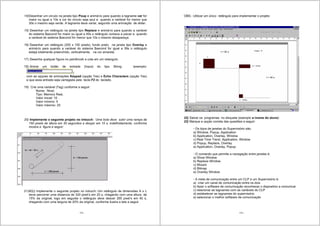

87. 173
14)Desenhar um circulo na janela tipo Poup e animá-lo para quando a tagname var for
maior ou igual a 10s a cor do circulo seja azul e quando a variável for menor que
30s o mesmo seja verde. A tagname deve variar, segundo uma animação de slider.
15) Desenhar um retângulo na janela tipo Replace e animá-lo para quando a variável
do sistema $second for maior ou igual a 40s o retângulo comece a piscar e quando
a variável do sistema $second for menor que 10s o mesmo desapareça.
16) Desenhar um retângulo (200 x 100 pixels), fundo preto, na janela tipo Overlay e
animá-lo para quando a variável do sistema $second for igual a 39s o retângulo
esteja totalmente preenchido, verticalmente, na cor amarela.
17) Desenhe qualquer figura no paintbrush e cole em um retangulo.
18) Anime um botão de entrada (Input) do tipo String (exemplo:
)
com as opçoes de animações Keypad (opção Yes) e Echo Characters (opção Yes)
e que essa entrada seja carregada pela tecla F2 do teclado.
19) Crie uma variável (Tag) conforme a seguir:
Nome: Nivel,
Tipo: Memory Real,
Valor inicial: 10 .
Valor mínimo: 5
Valor máximo: 25
20) Implemente o seguinte projeto no intouch: Uma bola deve subir uma rampa de
150 pixels de altura em 30 segundos e desçer em 15 s, indefinidamente, conforme
mostra a figura a seguir:
21)8Q)) Implemente o seguinte projeto no intouch: Um retângulo de dimensões A x L
deve percorrer uma distancia de 320 pixel’s em 20 s, chegando com uma altura de
15% da original; logo em seguida o retângulo deve descer 265 pixel’s em 40 s,
chegando com uma largura de 20% da original, conforme ilustra a tela a seguir.
174
OBS.: Utilizar um único retângulo para implementar o projeto
22) Salvar os programas no disquete (exemplo a:nome do aluno)
23) Marque a opção correta das questões a seguir:
- Os tipos de janelas do Supervisório são:
a) Window, Popup, Application
b) Application, Overlay, Window
c) Real Time Trend, Application, Window
d) Popup, Replace, Overlay
e) Application, Overlay, Popup
- O comando que permite a navegação entre janelas é:
a) Show Window
b) Replace Window
c) Wizard
d) Bitmap
e) Overlay Window
- A meta de comunicação entre um CLP e um Supervisório é:
a) criar um canal de comunicação entre os dois
b) fazer o software de comunicação reconhecer o dispositivo a comunicar
c) relacionar as tagnames com as variáveis do CLP
d) estabelecer as tagnames do supervisório
e) selecionar o melhor software de comunicação

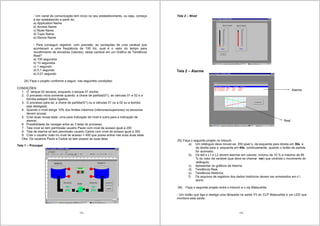

88. 175
- Um canal de comunicação tem início no seu estabelecimento, ou seja, começa
a ser estabelecido a partir do:
a) Application Name
b) Access Name
c) Node Name
d) Topic Name
e) Device Name
- Para conseguir registrar, com precisão, as oscilações de uma variável que
acontecem a uma freqüência de 100 Hz, qual é o valor do tempo para
recolhimento de amostras (valores), desta variável em um Gráfico de Tendência
Real?
a) 100 segundos
b) 10 segundos
c) 1 segundo
d) 0,1 segundo
e) 0,01 segundo
24) Faça o projeto conforme a seguir, nas seguintes condições:
CONDIÇÕES:
1. O tanque 02 esvazia, enquanto o tanque 01 enche;
2. O processo inicia somente quando: a chave de partida(0/1), as válvulas 01 e 02 e a
bomba estejam todos ligados;
3. O processo pára se: a chave de partida(0/1) ou a válvulas 01 ou a 02 ou a bomba
seja desligada;
4. Quando o nível atingir 10% dos limites máximos (inferiores/superiores) os sensores
devem acusar.
5. Criar duas novas telas: uma para indicação de nível e outra para a indicação de
alarme;
6. Possibilidade de navegar entre as 3 telas do processo
7. Tela nível só tem permissão usuário Paulo com nível de acesso igual a 200
8. Tela de alarme só tem permissão usuário Carlos com nível de acesso igual a 300
9. Criar o usuário João no nível de acesso = 400 que possa entrar nas suas duas telas
Obs: Os usuários Paulo a Carlos só tem acesso as suas telas
Tela 1 – Principal
176
Tela 2 – Nivel
Tela 2 – Alarme
25) Faça o seguinte projeto no Intouch.
a) Um retângulo deve mover-se, 350 pixel´s, da esquerda para direita em 30s e
da direita para a esquerda em 45s, continuamente, quando o botão de partida
for acionado;
b) Os led´s L1 e L2 devem alarmar em valores: mínimo de 10 % e máximo de 90
% do valor da variável (que deve se chamar var) que controla o movimento do
retângulo;
c) Apresentar os gráficos de Alarme,
d) Tendência Real,
e) Tendência Histórica.
f) Os arquivos de registros dos dados históricos devem ser armazedos em c:
aluno
26) Faça o seguinte projeto entre o Intouch e o clp Matsushita
- Um botão que liga e desliga uma lâmpada na saída Y5 do CLP Matsushita e um LED que
monitora esta saída.
Real
Alarme

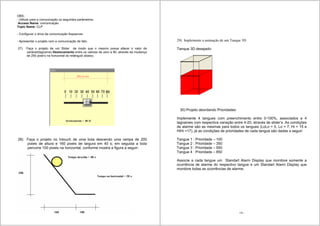

89. 177
OBS.:
- Utilizar para a comunicação os seguintes parâmetros:
Access Name: comunicação
Topic Name: CLP
- Configurar o drive de comunicação Kepserver.
- Apresentar o projeto com a comunicação de fato.
27) Faça o projeto de um Slider de modo que o mesmo possa alterar o valor da
variável(tagname) Deslocamento entre os valores de zero a 80, através da mudança
de 250 pixel’s na horizontal do retângulo abaixo.
28) Faça o projeto no Intouch de uma bola descendo uma rampa de 200
pixels de altura e 160 pixels de largura em 40 s; em seguida a bola
percorre 100 pixels na horizontal, conforme mostra a figura a seguir:
178
29) Implemente a animação de um Tanque 3D
Tanque 3D desejado:
30) Projeto abordando Prioridades
Implemente 4 tangues com preenchimento entre 0-100%, associados a 4
tagnames com respectiva variação entre 4-20, através de slider’s. As condições
de alarme são as mesmas para todos os tangues (LoLo = 5, Lo = 7, Hi = 15 e
HiHi =17), já as condições de prioridades de cada tangue são dadas a seguir:
Tangue 1 : Prioridade – 100
Tangue 2 : Prioridade – 350
Tangue 3 : Prioridade – 550
Tangue 4 : Prioridade – 850
Associe a cada tangue um Standart Alarm Display que monitore somente a
ocorrência de alarme do respectivo tangue e um Standart Alarm Display que
monitore todas as ocorrências de alarme.

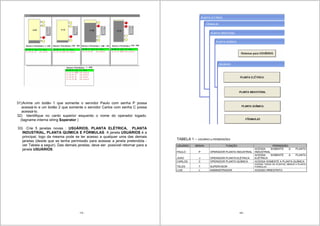

90. 179
31)Anime um botão 1 que somente o servidor Paulo com senha P possa
acessá-lo e um botão 2 que somente o servidor Carlos com senha C possa
acessá-lo.
32) Identifique no canto superior esquerdo o nome do operador logado.
(tagname interna string $operator )
33) Crie 5 janelas novas : USUÁRIOS, PLANTA ELÉTRICA, PLANTA
INDUSTRIAL, PLANTA QUÍMICA E FÓRMULAS. A janela USUÁRIOS é a
principal, logo da mesma pode se ter acesso a qualquer uma das demais
janelas (desde que se tenha permissão para acessar a janela pretendida -
ver Tabela a seguir). Das demais janelas, deve ser possível retornar para a
janela USUÁRIOS.
180
TABELA 1 – USUÁRIO e PERMISSÕES
USUÁRIO SENHA FUNÇÃO PERMISSÃO
PAULO P OPERADOR PLANTA INDUSTRIAL
ACESSA SOMENTE A PLANTA
INDUSTRIAL
JOAO J OPERADOR PLANTA ELÉTRICA
ACESSA SOMENTE A PLANTA
ELÉTRICA
CARLOS C OPERADOR PLANTA QUÍMICA ACESSA SOMENTE A PLANTA QUÍMICA
TELES T SUPERVISOR
ACESSA TODAS AS PLANTAS, MENOS A PLANTA
FORMULAS
LUIZ L ADMINISTRADOR ACESSO IRRESTRITO

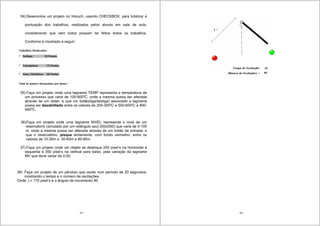

91. 181
34) Desenvolva um projeto no Intouch, usando CHECKBOX, para totalizar a
pontuação dos trabalhos, realizados pelos alunos em sala de aula,
considerando que nem todos possam ter feitos todos os trabalhos.
Conforme é mostrado a seguir:
35) Faça um projeto onde uma tagname TEMP representa a temperatura de
um processo que varia de 100-900o
C, onde a mesma possa ser alterada
através de um slider, e que um botão(liga/desliga) associado a tagname
possa ser desabilitado entre os valores de 200-300o
C e 500-600o
C e 800-
900o
C.
36)Faça um projeto onde uma tagname NIVEL representa o nivel de um
reservatório (simulado por um retângulo azul 200x500) que varia de 0-100
m, onde a mesma possa ser alterada através de um botão de entrada, e
que o reservatório, pisque lentamente, com fundo vermelho, entre os
valores de 10-30m e 50-60m e 80-90m.
37) Faça um projeto onde um objeto se desloque 250 pixel’s na horizontal à
esquerda e 350 pixel’s na vertical para baixo, pela variação da tagname
MV que deve variar de 0-50.
38) Faça um projeto de um pêndulo que oscile num período de 20 segundos,
mostrando o tempo e o número de oscilações.
Onde: L= 170 pixel’s e o ângulo de movimento 90
182

92. 183
RESPOSTAS
RESPOSTA EXERCÍCIO Q08):
Animação: Deslocamento horizontal:
Animação: Deslocamento vertical:
Animação: Diminuição da altura:
184
Animação: Diminuição da largura:
RESPOSTA EXERCÍCIO Q11):
SCRIPT’S
Special
Script’s
Application script
While running ... Every 1 Msec
NIVEL2=100-NIVEL1;
IF NIVEL2 >= 11 THEN
M2L=1;
ELSE
M2L=0;
ENDIF;
IF NIVEL2 >= 90 THEN
M2H=1;
ELSE
M2H=0;
ENDIF;
IF NIVEL1 >= 11 THEN
M1L=1;
ELSE
M1L=0;

93. 185
ENDIF;
IF NIVEL1 >= 90 THEN
M1H=1;
ELSE
M1H=0;
ENDIF;
IF START == 1 AND NIVEL1>=90 THEN
AUXILIAR=1;
ENDIF;
IF START==1 AND NIVEL1<=10 THEN
AUXILIAR=0;
ENDIF;
IF START==1 AND VALV01==0 AND VALV02==0 AND AUXILIAR==0 THEN
NIVEL1 = NIVEL1 + 1;
ENDIF;
IF START==1 AND VALV01==0 AND VALV02==0 AND AUXILIAR==1 THEN
NIVEL1 = NIVEL1 - 1;
ENDIF;
RESPOSTA EXERCÍCIO Q16):
Tanque 3D desejado:
186
Veja montagem passo a passo:
1. Retângulo frente
2. Retângulo fundo
3. Tampa superior
4. Traços das arestas inferiores que devem sobrepor o retângulo 6
5. Traços das arestas superiores que devem sobrepor o retângulo 6
6. A figura 6 é a composição das figuras 1,2 e 3
Obs.:1- a altura do retângulo inferior 2 deve ser maior
2- O deslocamento vertical da figura 6 deve ser da altura do
retângulo 1
7. Contorno externo do retângulo 6 (Torná-lo invisível)

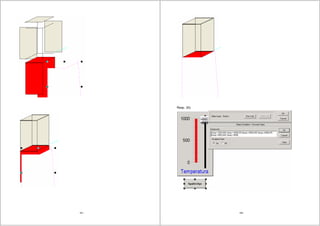

94. 187 188
Resp. 35)

95. 189
ANEXOS
TAGNAMES INTERNAS
Relação de tangames internas
System Tagname Description
$AccessLevel Read only integer security tagname used in
expressions or scripts to control the operator's
ability to perform specific functions.
$AlarmLogging Read/write only discrete tagname that is set to 1
to restart alarm logging and printing during
runtime. Equal to the Restart Alarm Log
command on the WindowViewer Special menu.
$AlarmPrinterError Read only discrete tagname that is equal to 1 if
there is a printer error.
$AlarmPrinterNoPaper Read only discrete tagname that is equal to 1 if
the printer is out of paper.
$AlarmPrinterOffline Read only discrete tagname that is equal to 1 if
the printer is offline.
$AlarmPrinterOverflow Read only discrete tagname that is equal to 1 if
there is printer overflow.
$ApplicationChanged Read only real tagname that reflects whether or
not the remote application has changed in
distributed systems. This number is incremented
each time the Notify Clients command is
selected on the Server node's WindowViewer
Special menu.
$ApplicationVersion Read only real tagname that reflects the current
version number of the application. This number
changes each time a tagname or QuickScript is
changed, added or deleted.
$ChangePassword Write only discrete security tagname that allows
the operator to set the value of the
$ChangePassword tagname to 1, causing the
generic Change Password dialog box to be
displayed for the operator.
$ConfigureUsers Write only discrete security tagname that can be
used on a discrete button to allow the operator to
set the value of the $ConfigureUsers tagname to
1, causing the generic Configure Users dialog
box to be displayed for editing the security user
name list.
$Date Read only integer tagname that displays the
whole number of days which have passed since
1/1/70.
190
$DateString Read only memory message tagname that
displays the date in the same format set in the
WIN.INI file, for example, 4/18/1992.(This date
format is set through the Windows Control
Panel.)
$DateTime Read only real tagname that displays the
fractional number of days which have passed
since 1/1/70.
$Day Read only integer tagname that displays the
current day (value may be 1-31).
$HistoricalLogging Read/write discrete tagname that
monitors/controls starting and stopping of
historical logging. This is a global command for
the whole application.
$Hour Read only integer tagname that displays the
current hour of the day (value may be 0-23).
$InactivityTimeout Read only discrete security tagname that equals
1when the time configured for automatic log off ofthe
operator has elapsed.
$InactivityWarning Read only discrete security tagname that equals
1when the time configured for warning the
operator that log off is about to occur has
elapsed.
$LogicRunning Read/write discrete tagname used to monitor
and/or control the running of scripts.
Note Asynchronous User Defined Function
scripts that are currently executing cannot be
stopped. However, you can prevent new scripts
from executing.
$Minute Read only integer tagname that displays the
current minute (value may be 0-59).
$Month Read only integer tagname that displays the
current month (value may be 1-12).
$Msec Read only integer tagname that displays
milliseconds (value may be 0-999).
$NewAlarm Read/write discrete tagname that is equal to 1
each time a new alarm occurs.
$ObjHor Read only integer tagname used to display the
horizontal pixel location of the center of a
selected object.
$ObjVer Read only integer tagname used to display the
vertical pixel location of the center of a selected
object.
4-82 Chapter 4
System Tagname Description
$Operator Read only security message tagname that can
be used in an expression or QuickScript to

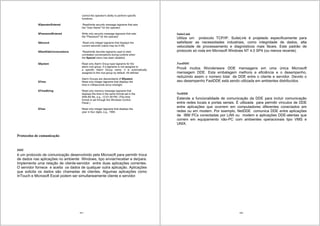

96. 191
control the operator's ability to perform specific
functions.
$OperatorEntered Read/write security message tagname that sets
the "User Name" for the operator.
$PasswordEntered Write only security message tagname that sets
the "Password" for the operator.
$Second Read only integer tagname that displays the
current seconds (value may be 0-59).
$StartDdeConversations Read/write discrete tagname used to start
uninitiated conversations during runtime when
the Special menu has been disabled.
$System Read only Alarm Group type tagname for the
alarm root group. If a tagname is not assigned to
a specific Alarm Group name, it is automatically
assigned to this root group by default. All defined
Alarm Groups are descendants of $System.
$Time Read only integer tagname that displays the
time in milliseconds since midnight.
$TimeString Read only memory message tagname that
displays the time in the same format set in the
WIN.INI file, e.g., 12:01:59 PM. (This time
format is set through the Windows Control
Panel.)
$Year Read only integer tagname that displays the
year in four digits, e.g., 1990.
Protocolos de comunicação
DDE
é um protocolo de comunicação desenvolvido pela Microsoft para permitir troca
de dados nas aplicações no ambiente Windows, tipo enviar/receber e de/para.
Implementa uma relação de cliente-servidor entre duas aplicações correntes.
O servidor fornece e aceita os dados de qualquer outra aplicação. Aplicações
que solicita os dados são chamadas de clientes. Algumas aplicações como
InTouch e Microsoft Excel podem ser simultaneamente cliente e servidor.
192
SuiteLink
Utiliza um protocolo TCP/IP. SuiteLink é projetado especificamente para
satisfazer as necessidades industriais, como integridade de dados, alta
velocidade de processamento e diagnósticos mais fáceis. Este padrão de
protocolo só roda em Microsoft Windows NT 4.0 SP4 (ou menos recente).
FastDDE
Provê muitos Wonderware DDE mensagens em uma única Microsoft
mensagem DDE. Esta embalagem melhora a eficiência e o desempenho,
reduzindo assim o número total de DDE entre o cliente e servidor. Devido o
seu desempenho FastDDE está sendo utilizada em ambientes distribuídos.
NetDDE
Estende a funcionalidade de comunicação da DDE para incluir comunicação
entre redes locais e portas seriais. É utilizada para permitir vínculos de DDE
entre aplicações que ocorrem em computadores diferentes conectados em
redes ou em modem. Por exemplo, NetDDE comunica DDE entre aplicações
de IBM PCs conectadas por LAN ou modem e aplicações DDE-atentas que
correm em equipamento não-PC com ambientes operacionais tipo VMS e
UNIX.
