5. Sistemas Supervisórios e
Protocolos de Comunicação Industriais
Igor Kondrasovas
UNIVERSIDADE DO ESTADO DE SANTA CATARINA – UDESC
CENTRO DE CIÊNCIAS TECNOLÓGICAS – CCT
DEPARTAMENTO DE ENG. DE PRODUÇÃO E SISTEMAS - DEPS
INFORMÁTICA INDUSTRIAL – IFD
2

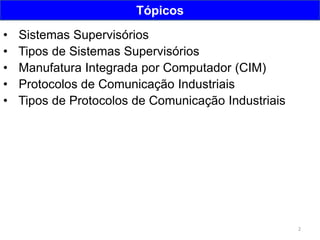

Tópicos
• Sistemas Supervisórios
• Tipos de Sistemas Supervisórios
• Manufatura Integrada por Computador (CIM)
• Protocolos de Comunicação Industriais
• Tipos de Protocolos de Comunicação Industriais
3
Sistemas Supervisórios

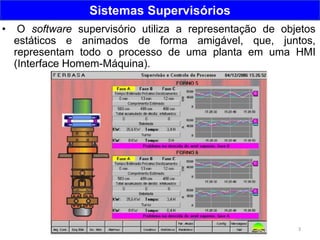

• O software supervisório utiliza a representação de objetos
estáticos e animados de forma amigável, que, juntos,
representam todo o processo de uma planta em uma HMI
(Interface Homem-Máquina).
4

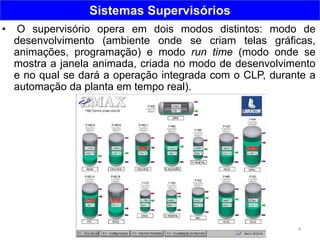

Sistemas Supervisórios
• O supervisório opera em dois modos distintos: modo de
desenvolvimento (ambiente onde se criam telas gráficas,
animações, programação) e modo run time (modo onde se
mostra a janela animada, criada no modo de desenvolvimento
e no qual se dará a operação integrada com o CLP, durante a
automação da planta em tempo real).
5
Sistemas Supervisórios
• A tela de grupo representa cada processo ou unidade,
apresentando o estado e/ou condição dos equipamentos da
área apresentada. Esta tela também permite ao operador
acionar os equipamentos da área através de comandos do tipo
abrir/fechar ou ligar/desligar.
• Componentes físicos de um sistema de supervisão:
- Sensores, atuadores, rede de comunicação, estações remotas
(aquisição/controle), monitoramento central.
6
Sistemas Supervisórios

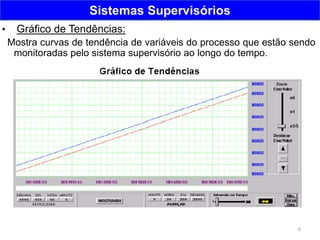

• Gráfico de Tendências:
Mostra curvas de tendência de variáveis do processo que estão sendo
monitoradas pelo sistema supervisório ao longo do tempo.
7

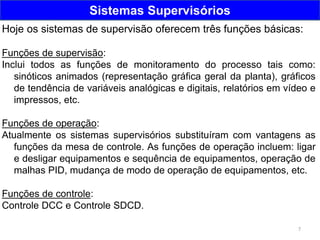

Sistemas Supervisórios
Hoje os sistemas de supervisão oferecem três funções básicas:
Funções de supervisão:
Inclui todos as funções de monitoramento do processo tais como:
sinóticos animados (representação gráfica geral da planta), gráficos
de tendência de variáveis analógicas e digitais, relatórios em vídeo e
impressos, etc.
Funções de operação:
Atualmente os sistemas supervisórios substituíram com vantagens as
funções da mesa de controle. As funções de operação incluem: ligar
e desligar equipamentos e sequência de equipamentos, operação de
malhas PID, mudança de modo de operação de equipamentos, etc.
Funções de controle:
Controle DCC e Controle SDCD.
8

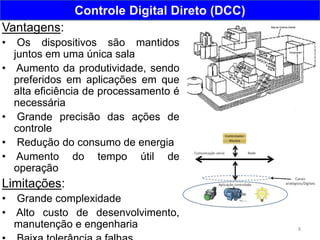

Controle Digital Direto (DCC)
Vantagens:
• Os dispositivos são mantidos
juntos em uma única sala
• Aumento da produtividade, sendo
preferidos em aplicações em que
alta eficiência de processamento é
necessária
• Grande precisão das ações de
controle
• Redução do consumo de energia
• Aumento do tempo útil de
operação
Limitações:
• Grande complexidade
• Alto custo de desenvolvimento,
manutenção e engenharia
9

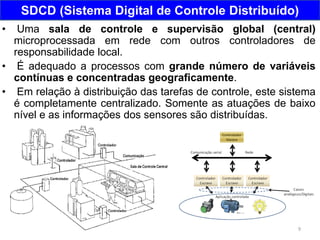

SDCD (Sistema Digital de Controle Distribuído)
• Uma sala de controle e supervisão global (central)
microprocessada em rede com outros controladores de
responsabilidade local.
• É adequado a processos com grande número de variáveis
contínuas e concentradas geograficamente.
• Em relação à distribuição das tarefas de controle, este sistema
é completamente centralizado. Somente as atuações de baixo
nível e as informações dos sensores são distribuídas.
10

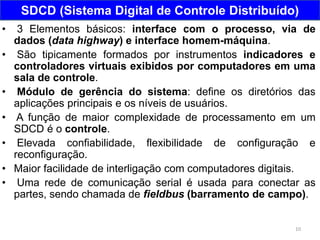

SDCD (Sistema Digital de Controle Distribuído)
• 3 Elementos básicos: interface com o processo, via de
dados (data highway) e interface homem-máquina.
• São tipicamente formados por instrumentos indicadores e
controladores virtuais exibidos por computadores em uma
sala de controle.
• Módulo de gerência do sistema: define os diretórios das
aplicações principais e os níveis de usuários.
• A função de maior complexidade de processamento em um
SDCD é o controle.
• Elevada confiabilidade, flexibilidade de configuração e
reconfiguração.
• Maior facilidade de interligação com computadores digitais.
• Uma rede de comunicação serial é usada para conectar as
partes, sendo chamada de fieldbus (barramento de campo).
11

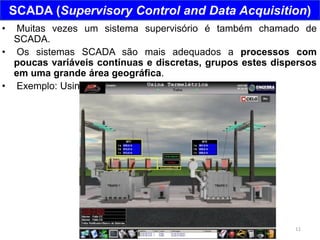

SCADA (Supervisory Control and Data Acquisition)
• Muitas vezes um sistema supervisório é também chamado de
SCADA.
• Os sistemas SCADA são mais adequados a processos com
poucas variáveis contínuas e discretas, grupos estes dispersos
em uma grande área geográfica.
• Exemplo: Usina Termelétrica
12

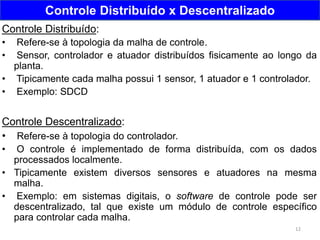

Controle Distribuído x Descentralizado
Controle Distribuído:
• Refere-se à topologia da malha de controle.
• Sensor, controlador e atuador distribuídos fisicamente ao longo da
planta.
• Tipicamente cada malha possui 1 sensor, 1 atuador e 1 controlador.
• Exemplo: SDCD
Controle Descentralizado:
• Refere-se à topologia do controlador.
• O controle é implementado de forma distribuída, com os dados
processados localmente.
• Tipicamente existem diversos sensores e atuadores na mesma
malha.
• Exemplo: em sistemas digitais, o software de controle pode ser
descentralizado, tal que existe um módulo de controle específico
para controlar cada malha.
13

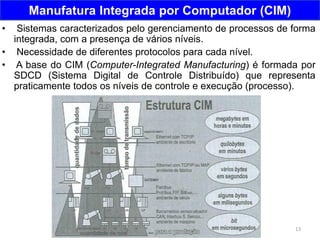

Manufatura Integrada por Computador (CIM)
• Sistemas caracterizados pelo gerenciamento de processos de forma
integrada, com a presença de vários níveis.
• Necessidade de diferentes protocolos para cada nível.
• A base do CIM (Computer-Integrated Manufacturing) é formada por
SDCD (Sistema Digital de Controle Distribuído) que representa
praticamente todos os níveis de controle e execução (processo).
14

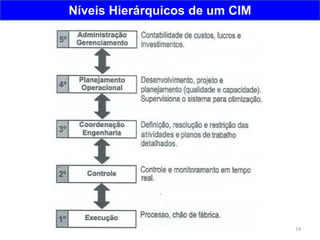

Níveis Hierárquicos de um CIM
15

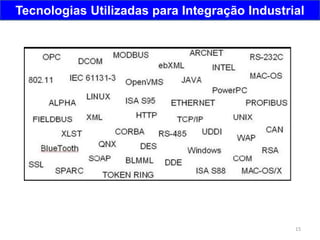

Tecnologias Utilizadas para Integração Industrial
16

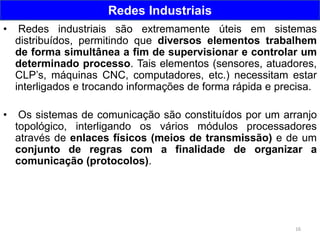

Redes Industriais
• Redes industriais são extremamente úteis em sistemas
distribuídos, permitindo que diversos elementos trabalhem
de forma simultânea a fim de supervisionar e controlar um
determinado processo. Tais elementos (sensores, atuadores,
CLP’s, máquinas CNC, computadores, etc.) necessitam estar
interligados e trocando informações de forma rápida e precisa.
• Os sistemas de comunicação são constituídos por um arranjo
topológico, interligando os vários módulos processadores
através de enlaces físicos (meios de transmissão) e de um
conjunto de regras com a finalidade de organizar a
comunicação (protocolos).
17

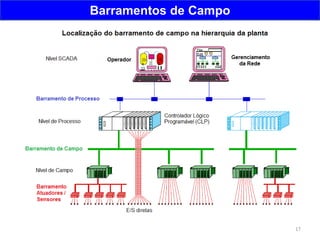

Barramentos de Campo
18

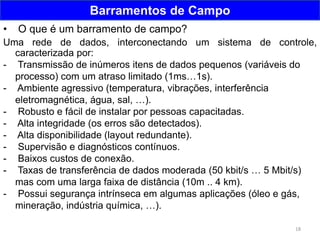

Barramentos de Campo
• O que é um barramento de campo?
Uma rede de dados, interconectando um sistema de controle,
caracterizada por:
- Transmissão de inúmeros itens de dados pequenos (variáveis do
processo) com um atraso limitado (1ms…1s).
- Ambiente agressivo (temperatura, vibrações, interferência
eletromagnética, água, sal, …).
- Robusto e fácil de instalar por pessoas capacitadas.
- Alta integridade (os erros são detectados).
- Alta disponibilidade (layout redundante).
- Supervisão e diagnósticos contínuos.
- Baixos custos de conexão.
- Taxas de transferência de dados moderada (50 kbit/s … 5 Mbit/s)
mas com uma larga faixa de distância (10m .. 4 km).
- Possui segurança intrínseca em algumas aplicações (óleo e gás,
mineração, indústria química, …).
19

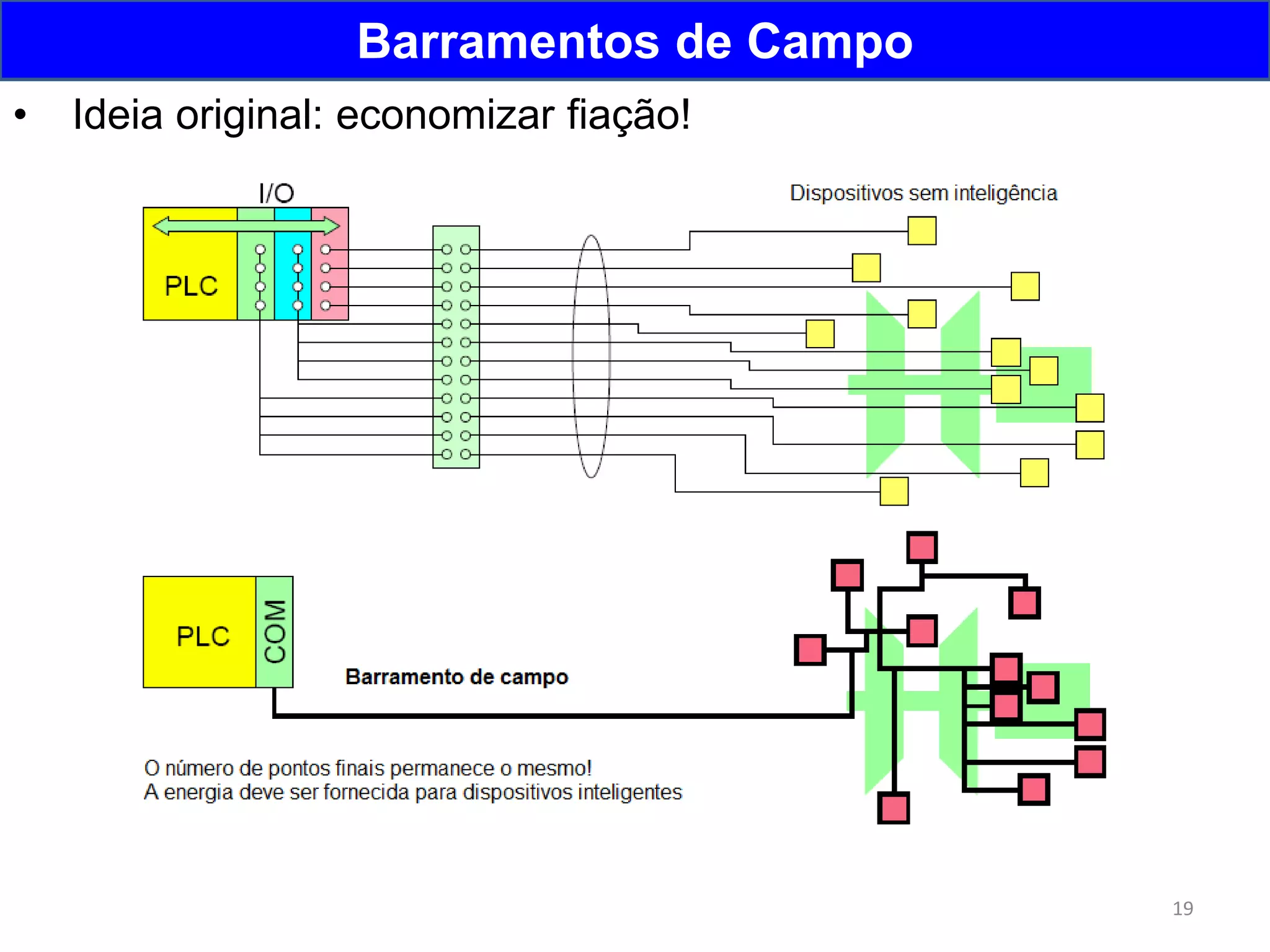

Barramentos de Campo
• Ideia original: economizar fiação!
20

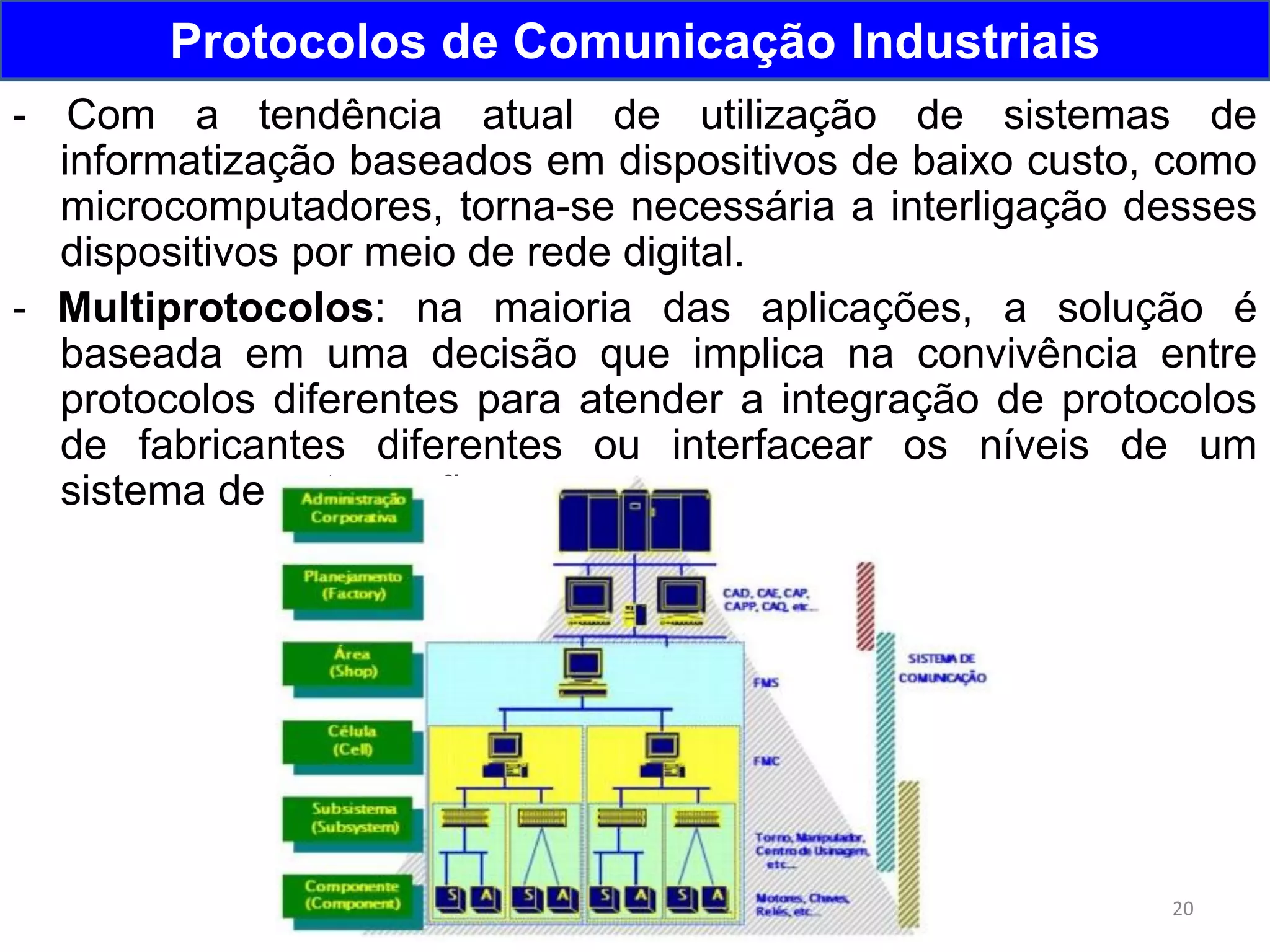

Protocolos de Comunicação Industriais
- Com a tendência atual de utilização de sistemas de
informatização baseados em dispositivos de baixo custo, como
microcomputadores, torna-se necessária a interligação desses
dispositivos por meio de rede digital.
- Multiprotocolos: na maioria das aplicações, a solução é
baseada em uma decisão que implica na convivência entre
protocolos diferentes para atender a integração de protocolos
de fabricantes diferentes ou interfacear os níveis de um
sistema de automação.
21

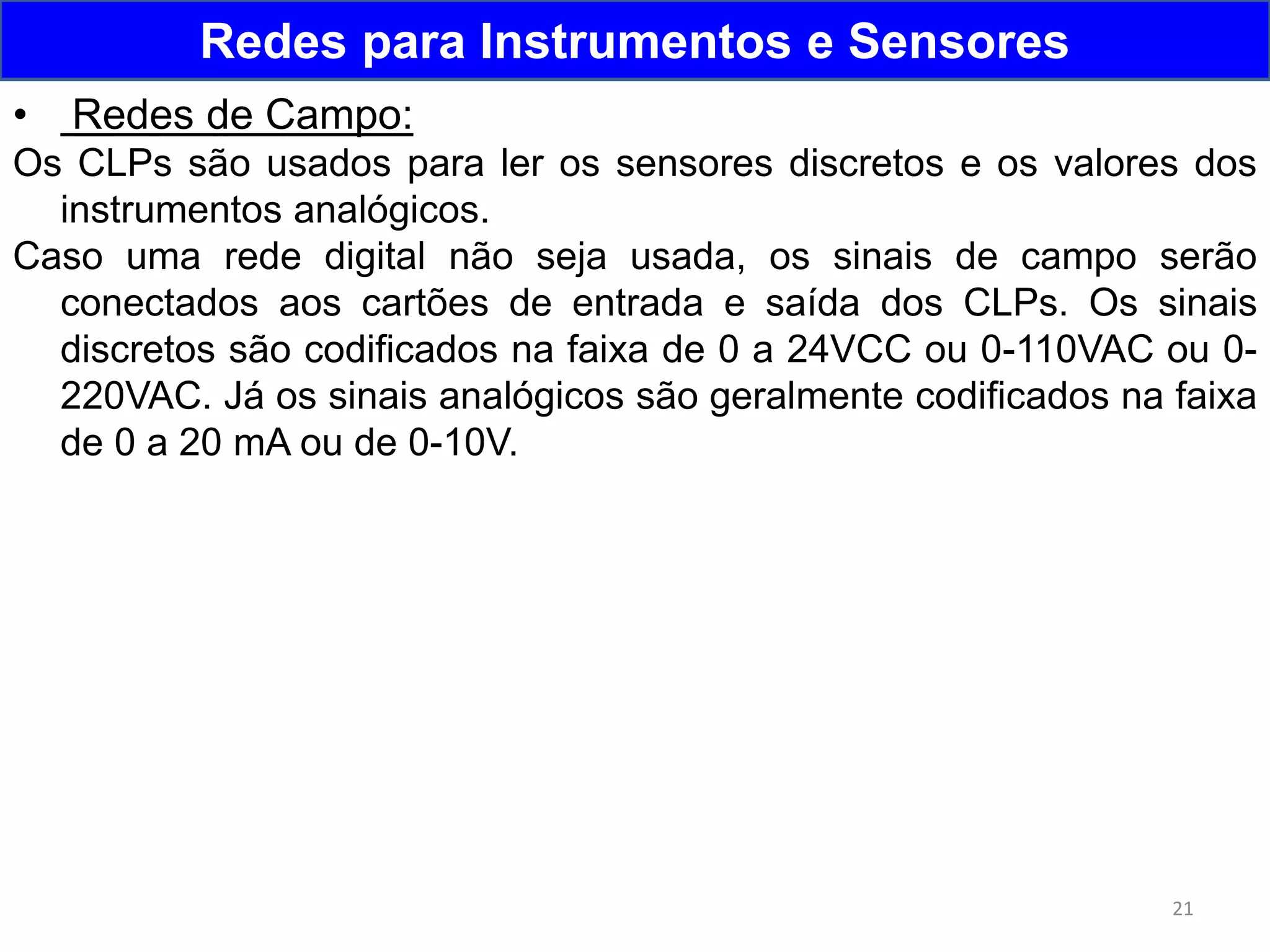

Redes para Instrumentos e Sensores
• Redes de Campo:
Os CLPs são usados para ler os sensores discretos e os valores dos
instrumentos analógicos.
Caso uma rede digital não seja usada, os sinais de campo serão
conectados aos cartões de entrada e saída dos CLPs. Os sinais
discretos são codificados na faixa de 0 a 24VCC ou 0-110VAC ou 0-
220VAC. Já os sinais analógicos são geralmente codificados na faixa
de 0 a 20 mA ou de 0-10V.
22

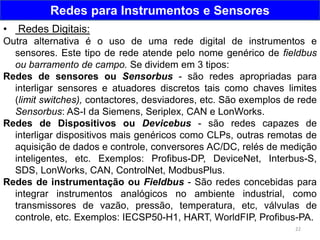

Redes para Instrumentos e Sensores
• Redes Digitais:
Outra alternativa é o uso de uma rede digital de instrumentos e
sensores. Este tipo de rede atende pelo nome genérico de fieldbus
ou barramento de campo. Se dividem em 3 tipos:
Redes de sensores ou Sensorbus - são redes apropriadas para
interligar sensores e atuadores discretos tais como chaves limites
(limit switches), contactores, desviadores, etc. São exemplos de rede
Sensorbus: AS-I da Siemens, Seriplex, CAN e LonWorks.
Redes de Dispositivos ou Devicebus - são redes capazes de
interligar dispositivos mais genéricos como CLPs, outras remotas de
aquisição de dados e controle, conversores AC/DC, relés de medição
inteligentes, etc. Exemplos: Profibus-DP, DeviceNet, Interbus-S,
SDS, LonWorks, CAN, ControlNet, ModbusPlus.
Redes de instrumentação ou Fieldbus - São redes concebidas para
integrar instrumentos analógicos no ambiente industrial, como
transmissores de vazão, pressão, temperatura, etc, válvulas de
controle, etc. Exemplos: IECSP50-H1, HART, WorldFIP, Profibus-PA.
23

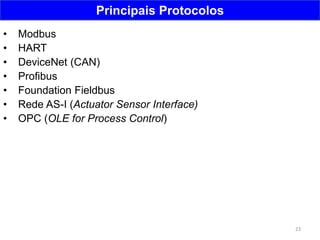

Principais Protocolos
• Modbus
• HART
• DeviceNet (CAN)

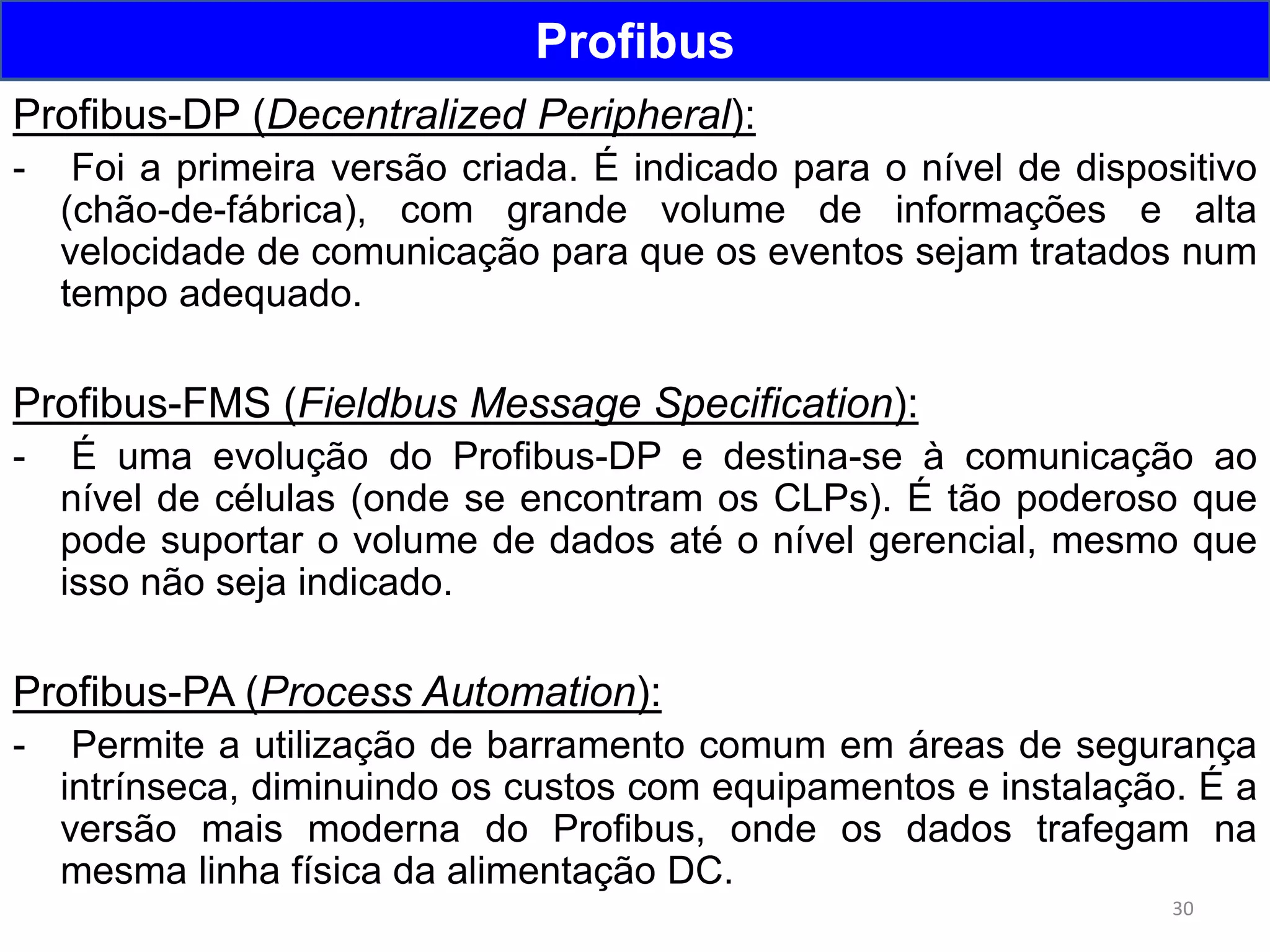

• Profibus

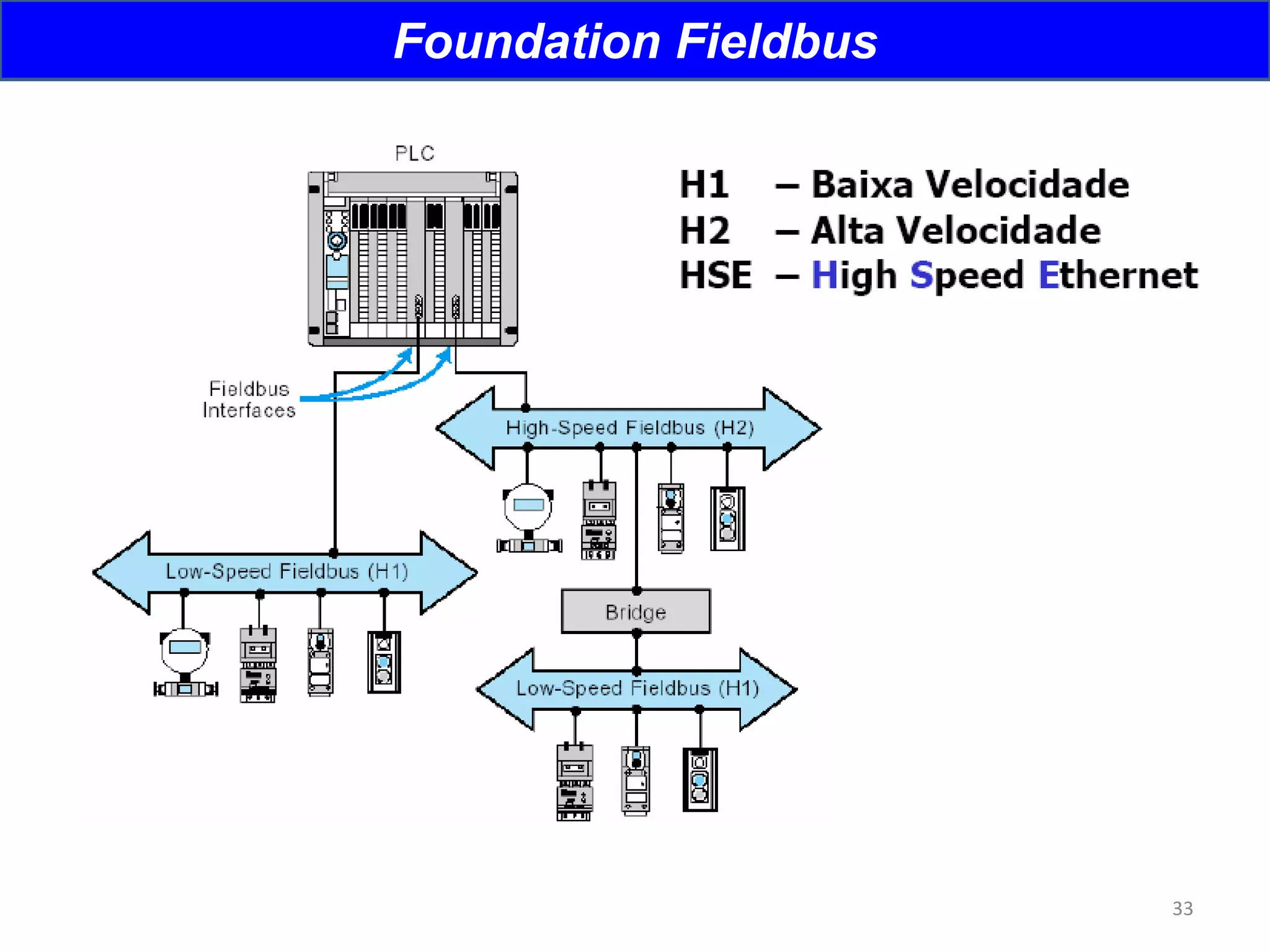

• Foundation Fieldbus
• Rede AS-I (Actuator Sensor Interface)

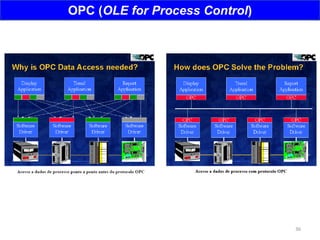

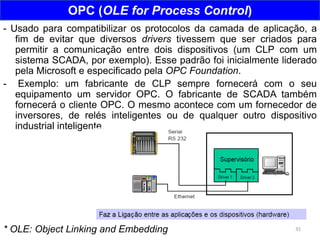

• OPC (OLE for Process Control)
24

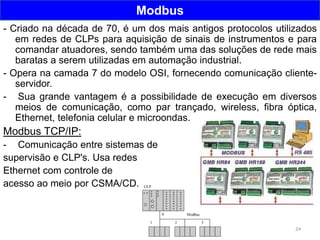

Modbus
- Criado na década de 70, é um dos mais antigos protocolos utilizados
em redes de CLPs para aquisição de sinais de instrumentos e para
comandar atuadores, sendo também uma das soluções de rede mais
baratas a serem utilizadas em automação industrial.
- Opera na camada 7 do modelo OSI, fornecendo comunicação cliente-
servidor.
- Sua grande vantagem é a possibilidade de execução em diversos
meios de comunicação, como par trançado, wireless, fibra óptica,
Ethernet, telefonia celular e microondas.
Modbus TCP/IP:
- Comunicação entre sistemas de
supervisão e CLP's. Usa redes
Ethernet com controle de
acesso ao meio por CSMA/CD.
25

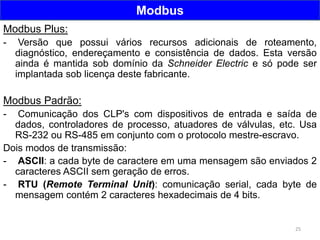

Modbus
Modbus Plus:
- Versão que possui vários recursos adicionais de roteamento,
diagnóstico, endereçamento e consistência de dados. Esta versão
ainda é mantida sob domínio da Schneider Electric e só pode ser
implantada sob licença deste fabricante.
Modbus Padrão:
- Comunicação dos CLP's com dispositivos de entrada e saída de
dados, controladores de processo, atuadores de válvulas, etc. Usa
RS-232 ou RS-485 em conjunto com o protocolo mestre-escravo.
Dois modos de transmissão:
- ASCII: a cada byte de caractere em uma mensagem são enviados 2
caracteres ASCII sem geração de erros.
- RTU (Remote Terminal Unit): comunicação serial, cada byte de
mensagem contém 2 caracteres hexadecimais de 4 bits.
26
HART (Highway Addressable Remote Transducer)
- Usa atuadores e sensores inteligentes e barramento estrela.
- Fácil de instalar e baixo custo.
- Sinal de 4-20 mA como portadora. Comunicação analógica +
digital. Usa sinal digital com modulação FSK a 1200 bps.
Bit 1 = 1200 Hz, bit 0 = 2200 Hz.
- Sua forma de comunicação é o mestre/escravo a 2 fios.
- Pode ter até 2 mestres e 15 escravos na rede.
- Somente dispositivos mestre podem iniciar uma comunicação.
- Usa padrão 11-UART
(1 bit de start, 8 bits de dados,
1 bit de paridade ímpar e
1 bit de stop) para transmissão
dos dados.
* UART: tipo de dispositivo de
hardware usado para comunicação
serial
27

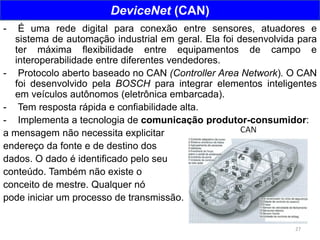

DeviceNet (CAN)
- É uma rede digital para conexão entre sensores, atuadores e
sistema de automação industrial em geral. Ela foi desenvolvida para
ter máxima flexibilidade entre equipamentos de campo e
interoperabilidade entre diferentes vendedores.
- Protocolo aberto baseado no CAN (Controller Area Network). O CAN
foi desenvolvido pela BOSCH para integrar elementos inteligentes
em veículos autônomos (eletrônica embarcada).
- Tem resposta rápida e confiabilidade alta.
- Implementa a tecnologia de comunicação produtor-consumidor:
a mensagem não necessita explicitar
endereço da fonte e de destino dos
dados. O dado é identificado pelo seu
conteúdo. Também não existe o
conceito de mestre. Qualquer nó
pode iniciar um processo de transmissão.
28

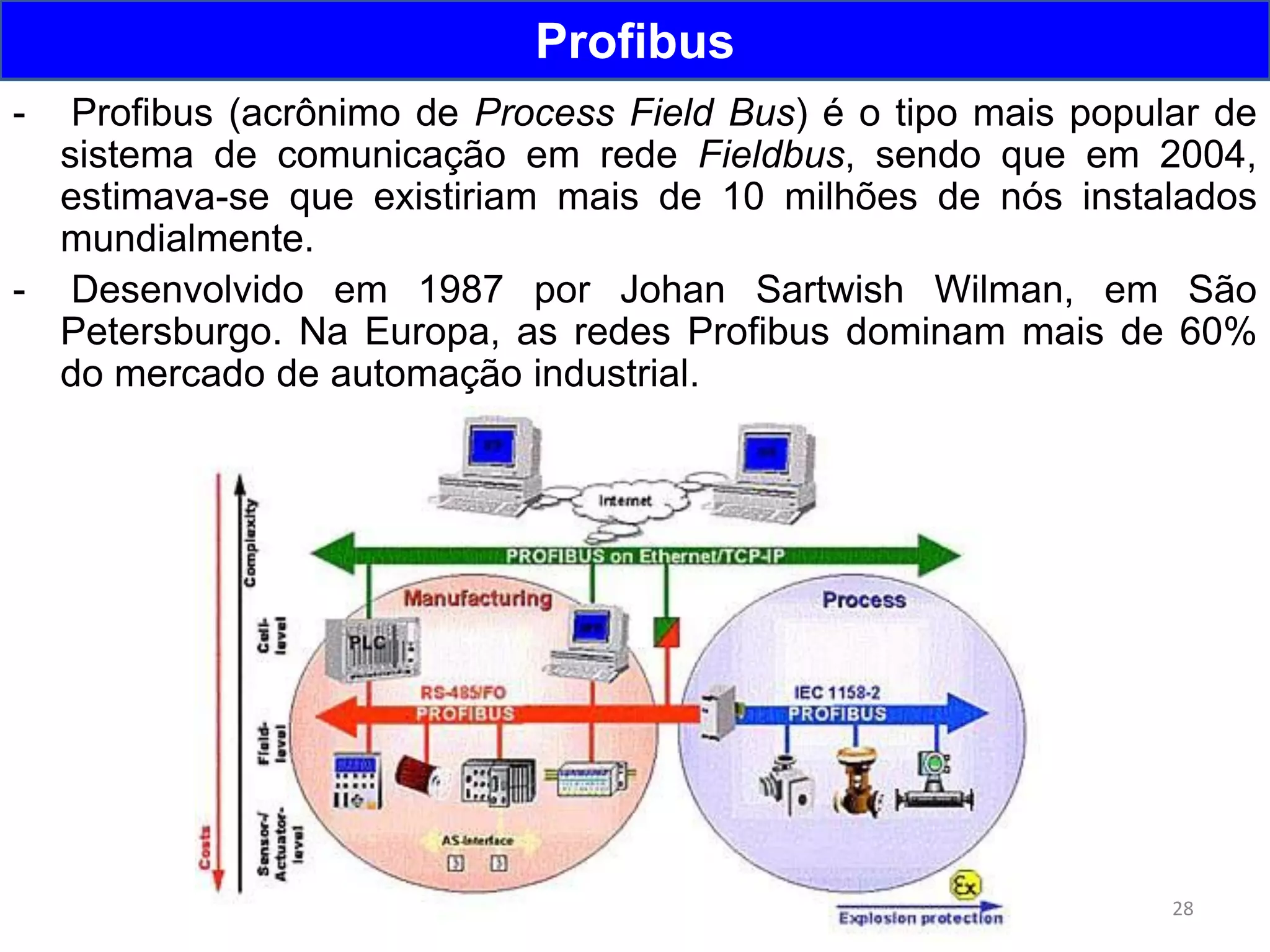

Profibus
- Profibus (acrônimo de Process Field Bus) é o tipo mais popular de
sistema de comunicação em rede Fieldbus, sendo que em 2004,
estimava-se que existiriam mais de 10 milhões de nós instalados
mundialmente.
- Desenvolvido em 1987 por Johan Sartwish Wilman, em São
Petersburgo. Na Europa, as redes Profibus dominam mais de 60%
do mercado de automação industrial.
29

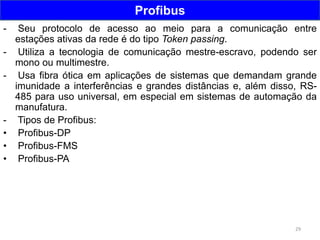

Profibus
- Seu protocolo de acesso ao meio para a comunicação entre
estações ativas da rede é do tipo Token passing.
- Utiliza a tecnologia de comunicação mestre-escravo, podendo ser
mono ou multimestre.
- Usa fibra ótica em aplicações de sistemas que demandam grande
imunidade a interferências e grandes distâncias e, além disso, RS-
485 para uso universal, em especial em sistemas de automação da
manufatura.
- Tipos de Profibus:
• Profibus-DP
• Profibus-FMS
• Profibus-PA
30

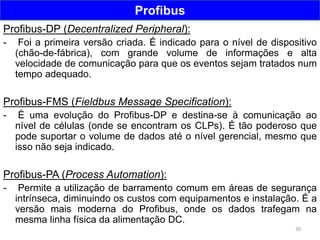

Profibus
Profibus-DP (Decentralized Peripheral):
- Foi a primeira versão criada. É indicado para o nível de dispositivo
(chão-de-fábrica), com grande volume de informações e alta
velocidade de comunicação para que os eventos sejam tratados num
tempo adequado.
Profibus-FMS (Fieldbus Message Specification):
- É uma evolução do Profibus-DP e destina-se à comunicação ao
nível de células (onde se encontram os CLPs). É tão poderoso que
pode suportar o volume de dados até o nível gerencial, mesmo que
isso não seja indicado.
Profibus-PA (Process Automation):
- Permite a utilização de barramento comum em áreas de segurança
intrínseca, diminuindo os custos com equipamentos e instalação. É a
versão mais moderna do Profibus, onde os dados trafegam na
mesma linha física da alimentação DC.
31
Profibus
32

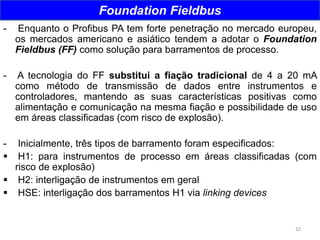

Foundation Fieldbus
- Enquanto o Profibus PA tem forte penetração no mercado europeu,
os mercados americano e asiático tendem a adotar o Foundation
Fieldbus (FF) como solução para barramentos de processo.
- A tecnologia do FF substitui a fiação tradicional de 4 a 20 mA
como método de transmissão de dados entre instrumentos e
controladores, mantendo as suas características positivas como
alimentação e comunicação na mesma fiação e possibilidade de uso
em áreas classificadas (com risco de explosão).
- Inicialmente, três tipos de barramento foram especificados:
 H1: para instrumentos de processo em áreas classificadas (com
risco de explosão)
 H2: interligação de instrumentos em geral
 HSE: interligação dos barramentos H1 via linking devices
33

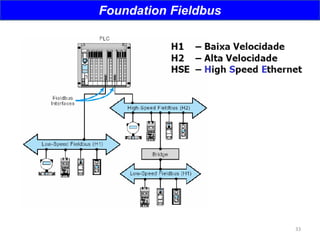

Foundation Fieldbus
34

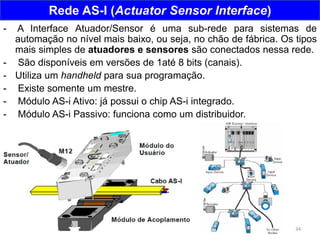

Rede AS-I (Actuator Sensor Interface)
- A Interface Atuador/Sensor é uma sub-rede para sistemas de
automação no nível mais baixo, ou seja, no chão de fábrica. Os tipos
mais simples de atuadores e sensores são conectados nessa rede.
- São disponíveis em versões de 1até 8 bits (canais).
- Utiliza um handheld para sua programação.
- Existe somente um mestre.
- Módulo AS-i Ativo: já possui o chip AS-i integrado.
- Módulo AS-i Passivo: funciona como um distribuidor.
35
OPC (OLE for Process Control)
- Usado para compatibilizar os protocolos da camada de aplicação, a
fim de evitar que diversos drivers tivessem que ser criados para
permitir a comunicação entre dois dispositivos (um CLP com um
sistema SCADA, por exemplo). Esse padrão foi inicialmente liderado
pela Microsoft e especificado pela OPC Foundation.
- Exemplo: um fabricante de CLP sempre fornecerá com o seu
equipamento um servidor OPC. O fabricante de SCADA também
fornecerá o cliente OPC. O mesmo acontece com um fornecedor de
inversores, de relés inteligentes ou de qualquer outro dispositivo
industrial inteligente.
* OLE: Object Linking and Embedding
36
OPC (OLE for Process Control)
37

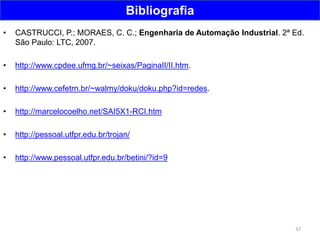

Bibliografia
• CASTRUCCI, P.; MORAES, C. C.; Engenharia de Automação Industrial. 2ª Ed.
São Paulo: LTC, 2007.
• http://www.cpdee.ufmg.br/~seixas/PaginaII/II.htm.
• http://www.cefetrn.br/~walmy/doku/doku.php?id=redes.
• http://marcelocoelho.net/SAI5X1-RCI.htm
• http://pessoal.utfpr.edu.br/trojan/
• http://www.pessoal.utfpr.edu.br/betini/?id=9

5 sistemas supervisorios e redes industriais

  • 1.
    5. Sistemas Supervisóriose Protocolos de Comunicação Industriais Igor Kondrasovas UNIVERSIDADE DO ESTADO DE SANTA CATARINA – UDESC CENTRO DE CIÊNCIAS TECNOLÓGICAS – CCT DEPARTAMENTO DE ENG. DE PRODUÇÃO E SISTEMAS - DEPS INFORMÁTICA INDUSTRIAL – IFD
  • 2.
    2 Tópicos • Sistemas Supervisórios •Tipos de Sistemas Supervisórios • Manufatura Integrada por Computador (CIM) • Protocolos de Comunicação Industriais • Tipos de Protocolos de Comunicação Industriais
  • 3.
    3 Sistemas Supervisórios • Osoftware supervisório utiliza a representação de objetos estáticos e animados de forma amigável, que, juntos, representam todo o processo de uma planta em uma HMI (Interface Homem-Máquina).
  • 4.
    4 Sistemas Supervisórios • Osupervisório opera em dois modos distintos: modo de desenvolvimento (ambiente onde se criam telas gráficas, animações, programação) e modo run time (modo onde se mostra a janela animada, criada no modo de desenvolvimento e no qual se dará a operação integrada com o CLP, durante a automação da planta em tempo real).
  • 5.
    5 Sistemas Supervisórios • Atela de grupo representa cada processo ou unidade, apresentando o estado e/ou condição dos equipamentos da área apresentada. Esta tela também permite ao operador acionar os equipamentos da área através de comandos do tipo abrir/fechar ou ligar/desligar. • Componentes físicos de um sistema de supervisão: - Sensores, atuadores, rede de comunicação, estações remotas (aquisição/controle), monitoramento central.
  • 6.
    6 Sistemas Supervisórios • Gráficode Tendências: Mostra curvas de tendência de variáveis do processo que estão sendo monitoradas pelo sistema supervisório ao longo do tempo.
  • 7.
    7 Sistemas Supervisórios Hoje ossistemas de supervisão oferecem três funções básicas: Funções de supervisão: Inclui todos as funções de monitoramento do processo tais como: sinóticos animados (representação gráfica geral da planta), gráficos de tendência de variáveis analógicas e digitais, relatórios em vídeo e impressos, etc. Funções de operação: Atualmente os sistemas supervisórios substituíram com vantagens as funções da mesa de controle. As funções de operação incluem: ligar e desligar equipamentos e sequência de equipamentos, operação de malhas PID, mudança de modo de operação de equipamentos, etc. Funções de controle: Controle DCC e Controle SDCD.
  • 8.
    8 Controle Digital Direto(DCC) Vantagens: • Os dispositivos são mantidos juntos em uma única sala • Aumento da produtividade, sendo preferidos em aplicações em que alta eficiência de processamento é necessária • Grande precisão das ações de controle • Redução do consumo de energia • Aumento do tempo útil de operação Limitações: • Grande complexidade • Alto custo de desenvolvimento, manutenção e engenharia
  • 9.
    9 SDCD (Sistema Digitalde Controle Distribuído) • Uma sala de controle e supervisão global (central) microprocessada em rede com outros controladores de responsabilidade local. • É adequado a processos com grande número de variáveis contínuas e concentradas geograficamente. • Em relação à distribuição das tarefas de controle, este sistema é completamente centralizado. Somente as atuações de baixo nível e as informações dos sensores são distribuídas.
  • 10.
    10 SDCD (Sistema Digitalde Controle Distribuído) • 3 Elementos básicos: interface com o processo, via de dados (data highway) e interface homem-máquina. • São tipicamente formados por instrumentos indicadores e controladores virtuais exibidos por computadores em uma sala de controle. • Módulo de gerência do sistema: define os diretórios das aplicações principais e os níveis de usuários. • A função de maior complexidade de processamento em um SDCD é o controle. • Elevada confiabilidade, flexibilidade de configuração e reconfiguração. • Maior facilidade de interligação com computadores digitais. • Uma rede de comunicação serial é usada para conectar as partes, sendo chamada de fieldbus (barramento de campo).
  • 11.
    11 SCADA (Supervisory Controland Data Acquisition) • Muitas vezes um sistema supervisório é também chamado de SCADA. • Os sistemas SCADA são mais adequados a processos com poucas variáveis contínuas e discretas, grupos estes dispersos em uma grande área geográfica. • Exemplo: Usina Termelétrica
  • 12.
    12 Controle Distribuído xDescentralizado Controle Distribuído: • Refere-se à topologia da malha de controle. • Sensor, controlador e atuador distribuídos fisicamente ao longo da planta. • Tipicamente cada malha possui 1 sensor, 1 atuador e 1 controlador. • Exemplo: SDCD Controle Descentralizado: • Refere-se à topologia do controlador. • O controle é implementado de forma distribuída, com os dados processados localmente. • Tipicamente existem diversos sensores e atuadores na mesma malha. • Exemplo: em sistemas digitais, o software de controle pode ser descentralizado, tal que existe um módulo de controle específico para controlar cada malha.
  • 13.
    13 Manufatura Integrada porComputador (CIM) • Sistemas caracterizados pelo gerenciamento de processos de forma integrada, com a presença de vários níveis. • Necessidade de diferentes protocolos para cada nível. • A base do CIM (Computer-Integrated Manufacturing) é formada por SDCD (Sistema Digital de Controle Distribuído) que representa praticamente todos os níveis de controle e execução (processo).
  • 14.
  • 15.
    15 Tecnologias Utilizadas paraIntegração Industrial
  • 16.
    16 Redes Industriais • Redesindustriais são extremamente úteis em sistemas distribuídos, permitindo que diversos elementos trabalhem de forma simultânea a fim de supervisionar e controlar um determinado processo. Tais elementos (sensores, atuadores, CLP’s, máquinas CNC, computadores, etc.) necessitam estar interligados e trocando informações de forma rápida e precisa. • Os sistemas de comunicação são constituídos por um arranjo topológico, interligando os vários módulos processadores através de enlaces físicos (meios de transmissão) e de um conjunto de regras com a finalidade de organizar a comunicação (protocolos).
  • 17.
  • 18.
    18 Barramentos de Campo •O que é um barramento de campo? Uma rede de dados, interconectando um sistema de controle, caracterizada por: - Transmissão de inúmeros itens de dados pequenos (variáveis do processo) com um atraso limitado (1ms…1s). - Ambiente agressivo (temperatura, vibrações, interferência eletromagnética, água, sal, …). - Robusto e fácil de instalar por pessoas capacitadas. - Alta integridade (os erros são detectados). - Alta disponibilidade (layout redundante). - Supervisão e diagnósticos contínuos. - Baixos custos de conexão. - Taxas de transferência de dados moderada (50 kbit/s … 5 Mbit/s) mas com uma larga faixa de distância (10m .. 4 km). - Possui segurança intrínseca em algumas aplicações (óleo e gás, mineração, indústria química, …).
  • 19.
    19 Barramentos de Campo •Ideia original: economizar fiação!
  • 20.
    20 Protocolos de ComunicaçãoIndustriais - Com a tendência atual de utilização de sistemas de informatização baseados em dispositivos de baixo custo, como microcomputadores, torna-se necessária a interligação desses dispositivos por meio de rede digital. - Multiprotocolos: na maioria das aplicações, a solução é baseada em uma decisão que implica na convivência entre protocolos diferentes para atender a integração de protocolos de fabricantes diferentes ou interfacear os níveis de um sistema de automação.
  • 21.
    21 Redes para Instrumentose Sensores • Redes de Campo: Os CLPs são usados para ler os sensores discretos e os valores dos instrumentos analógicos. Caso uma rede digital não seja usada, os sinais de campo serão conectados aos cartões de entrada e saída dos CLPs. Os sinais discretos são codificados na faixa de 0 a 24VCC ou 0-110VAC ou 0- 220VAC. Já os sinais analógicos são geralmente codificados na faixa de 0 a 20 mA ou de 0-10V.
  • 22.
    22 Redes para Instrumentose Sensores • Redes Digitais: Outra alternativa é o uso de uma rede digital de instrumentos e sensores. Este tipo de rede atende pelo nome genérico de fieldbus ou barramento de campo. Se dividem em 3 tipos: Redes de sensores ou Sensorbus - são redes apropriadas para interligar sensores e atuadores discretos tais como chaves limites (limit switches), contactores, desviadores, etc. São exemplos de rede Sensorbus: AS-I da Siemens, Seriplex, CAN e LonWorks. Redes de Dispositivos ou Devicebus - são redes capazes de interligar dispositivos mais genéricos como CLPs, outras remotas de aquisição de dados e controle, conversores AC/DC, relés de medição inteligentes, etc. Exemplos: Profibus-DP, DeviceNet, Interbus-S, SDS, LonWorks, CAN, ControlNet, ModbusPlus. Redes de instrumentação ou Fieldbus - São redes concebidas para integrar instrumentos analógicos no ambiente industrial, como transmissores de vazão, pressão, temperatura, etc, válvulas de controle, etc. Exemplos: IECSP50-H1, HART, WorldFIP, Profibus-PA.
  • 23.
    23 Principais Protocolos • Modbus •HART • DeviceNet (CAN) • Profibus • Foundation Fieldbus • Rede AS-I (Actuator Sensor Interface) • OPC (OLE for Process Control)
  • 24.
    24 Modbus - Criado nadécada de 70, é um dos mais antigos protocolos utilizados em redes de CLPs para aquisição de sinais de instrumentos e para comandar atuadores, sendo também uma das soluções de rede mais baratas a serem utilizadas em automação industrial. - Opera na camada 7 do modelo OSI, fornecendo comunicação cliente- servidor. - Sua grande vantagem é a possibilidade de execução em diversos meios de comunicação, como par trançado, wireless, fibra óptica, Ethernet, telefonia celular e microondas. Modbus TCP/IP: - Comunicação entre sistemas de supervisão e CLP's. Usa redes Ethernet com controle de acesso ao meio por CSMA/CD.
  • 25.
    25 Modbus Modbus Plus: - Versãoque possui vários recursos adicionais de roteamento, diagnóstico, endereçamento e consistência de dados. Esta versão ainda é mantida sob domínio da Schneider Electric e só pode ser implantada sob licença deste fabricante. Modbus Padrão: - Comunicação dos CLP's com dispositivos de entrada e saída de dados, controladores de processo, atuadores de válvulas, etc. Usa RS-232 ou RS-485 em conjunto com o protocolo mestre-escravo. Dois modos de transmissão: - ASCII: a cada byte de caractere em uma mensagem são enviados 2 caracteres ASCII sem geração de erros. - RTU (Remote Terminal Unit): comunicação serial, cada byte de mensagem contém 2 caracteres hexadecimais de 4 bits.
  • 26.
    26 HART (Highway AddressableRemote Transducer) - Usa atuadores e sensores inteligentes e barramento estrela. - Fácil de instalar e baixo custo. - Sinal de 4-20 mA como portadora. Comunicação analógica + digital. Usa sinal digital com modulação FSK a 1200 bps. Bit 1 = 1200 Hz, bit 0 = 2200 Hz. - Sua forma de comunicação é o mestre/escravo a 2 fios. - Pode ter até 2 mestres e 15 escravos na rede. - Somente dispositivos mestre podem iniciar uma comunicação. - Usa padrão 11-UART (1 bit de start, 8 bits de dados, 1 bit de paridade ímpar e 1 bit de stop) para transmissão dos dados. * UART: tipo de dispositivo de hardware usado para comunicação serial
  • 27.
    27 DeviceNet (CAN) - Éuma rede digital para conexão entre sensores, atuadores e sistema de automação industrial em geral. Ela foi desenvolvida para ter máxima flexibilidade entre equipamentos de campo e interoperabilidade entre diferentes vendedores. - Protocolo aberto baseado no CAN (Controller Area Network). O CAN foi desenvolvido pela BOSCH para integrar elementos inteligentes em veículos autônomos (eletrônica embarcada). - Tem resposta rápida e confiabilidade alta. - Implementa a tecnologia de comunicação produtor-consumidor: a mensagem não necessita explicitar endereço da fonte e de destino dos dados. O dado é identificado pelo seu conteúdo. Também não existe o conceito de mestre. Qualquer nó pode iniciar um processo de transmissão.
  • 28.
    28 Profibus - Profibus (acrônimode Process Field Bus) é o tipo mais popular de sistema de comunicação em rede Fieldbus, sendo que em 2004, estimava-se que existiriam mais de 10 milhões de nós instalados mundialmente. - Desenvolvido em 1987 por Johan Sartwish Wilman, em São Petersburgo. Na Europa, as redes Profibus dominam mais de 60% do mercado de automação industrial.
  • 29.
    29 Profibus - Seu protocolode acesso ao meio para a comunicação entre estações ativas da rede é do tipo Token passing. - Utiliza a tecnologia de comunicação mestre-escravo, podendo ser mono ou multimestre. - Usa fibra ótica em aplicações de sistemas que demandam grande imunidade a interferências e grandes distâncias e, além disso, RS- 485 para uso universal, em especial em sistemas de automação da manufatura. - Tipos de Profibus: • Profibus-DP • Profibus-FMS • Profibus-PA
  • 30.
    30 Profibus Profibus-DP (Decentralized Peripheral): -Foi a primeira versão criada. É indicado para o nível de dispositivo (chão-de-fábrica), com grande volume de informações e alta velocidade de comunicação para que os eventos sejam tratados num tempo adequado. Profibus-FMS (Fieldbus Message Specification): - É uma evolução do Profibus-DP e destina-se à comunicação ao nível de células (onde se encontram os CLPs). É tão poderoso que pode suportar o volume de dados até o nível gerencial, mesmo que isso não seja indicado. Profibus-PA (Process Automation): - Permite a utilização de barramento comum em áreas de segurança intrínseca, diminuindo os custos com equipamentos e instalação. É a versão mais moderna do Profibus, onde os dados trafegam na mesma linha física da alimentação DC.
  • 31.
  • 32.
    32 Foundation Fieldbus - Enquantoo Profibus PA tem forte penetração no mercado europeu, os mercados americano e asiático tendem a adotar o Foundation Fieldbus (FF) como solução para barramentos de processo. - A tecnologia do FF substitui a fiação tradicional de 4 a 20 mA como método de transmissão de dados entre instrumentos e controladores, mantendo as suas características positivas como alimentação e comunicação na mesma fiação e possibilidade de uso em áreas classificadas (com risco de explosão). - Inicialmente, três tipos de barramento foram especificados:  H1: para instrumentos de processo em áreas classificadas (com risco de explosão)  H2: interligação de instrumentos em geral  HSE: interligação dos barramentos H1 via linking devices
  • 33.
  • 34.
    34 Rede AS-I (ActuatorSensor Interface) - A Interface Atuador/Sensor é uma sub-rede para sistemas de automação no nível mais baixo, ou seja, no chão de fábrica. Os tipos mais simples de atuadores e sensores são conectados nessa rede. - São disponíveis em versões de 1até 8 bits (canais). - Utiliza um handheld para sua programação. - Existe somente um mestre. - Módulo AS-i Ativo: já possui o chip AS-i integrado. - Módulo AS-i Passivo: funciona como um distribuidor.
  • 35.
    35 OPC (OLE forProcess Control) - Usado para compatibilizar os protocolos da camada de aplicação, a fim de evitar que diversos drivers tivessem que ser criados para permitir a comunicação entre dois dispositivos (um CLP com um sistema SCADA, por exemplo). Esse padrão foi inicialmente liderado pela Microsoft e especificado pela OPC Foundation. - Exemplo: um fabricante de CLP sempre fornecerá com o seu equipamento um servidor OPC. O fabricante de SCADA também fornecerá o cliente OPC. O mesmo acontece com um fornecedor de inversores, de relés inteligentes ou de qualquer outro dispositivo industrial inteligente. * OLE: Object Linking and Embedding
  • 36.
    36 OPC (OLE forProcess Control)
  • 37.
    37 Bibliografia • CASTRUCCI, P.;MORAES, C. C.; Engenharia de Automação Industrial. 2ª Ed. São Paulo: LTC, 2007. • http://www.cpdee.ufmg.br/~seixas/PaginaII/II.htm. • http://www.cefetrn.br/~walmy/doku/doku.php?id=redes. • http://marcelocoelho.net/SAI5X1-RCI.htm • http://pessoal.utfpr.edu.br/trojan/ • http://www.pessoal.utfpr.edu.br/betini/?id=9
