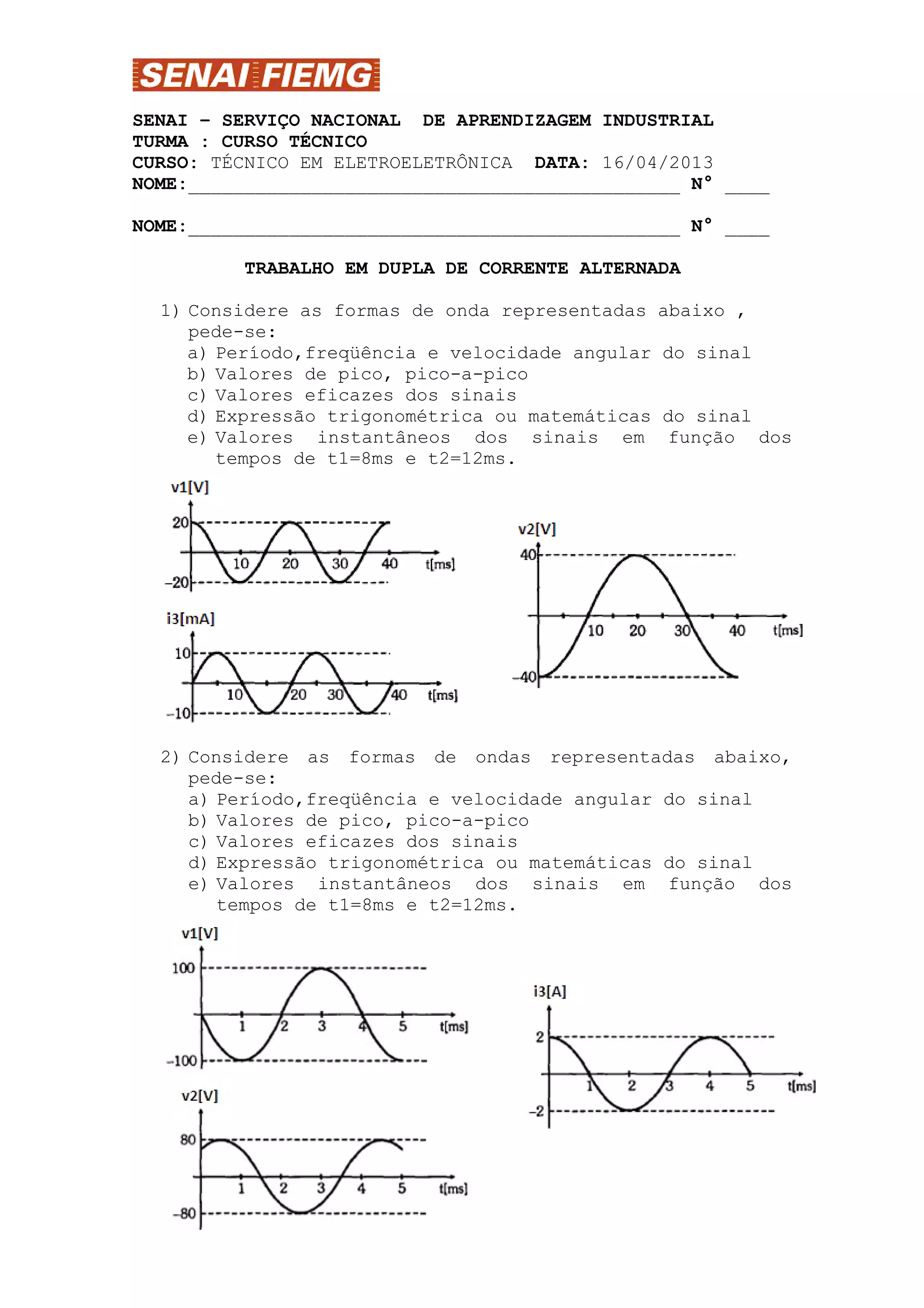

SENAI – SERVIÇO NACIONAL DE APRENDIZAGEM INDUSTRIAL
TURMA : CURSO TÉCNICO
CURSO: TÉCNICO EM ELETROELETRÔNICA DATA: 16/04/2013
NOME:____________________________________________ N° ____

NOME:____________________________________________ N° ____

          TRABALHO EM DUPLA DE CORRENTE ALTERNADA

  1) Considere as formas de onda representadas    abaixo ,
     pede-se:
     a) Período,freqüência e velocidade angular   do sinal
     b) Valores de pico, pico-a-pico
     c) Valores eficazes dos sinais
     d) Expressão trigonométrica ou matemáticas   do sinal
     e) Valores instantâneos dos sinais em        função dos
        tempos de t1=8ms e t2=12ms.




  2) Considere as formas de ondas representadas abaixo,
     pede-se:
     a) Período,freqüência e velocidade angular do sinal
     b) Valores de pico, pico-a-pico
     c) Valores eficazes dos sinais
     d) Expressão trigonométrica ou matemáticas do sinal
     e) Valores instantâneos dos sinais em função dos
        tempos de t1=8ms e t2=12ms.

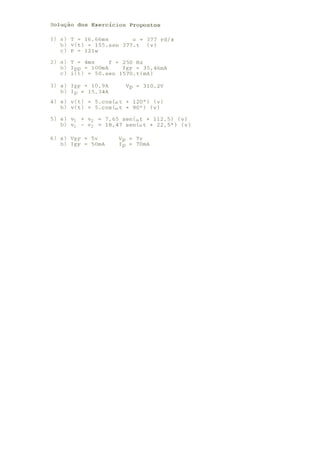

3) Uma tensão senoidal de fase nula tem freqüência de 60Hz
e um valor eficaz de 110Vrms, pede-se:
     a) Período e freqüência angular
     b) Expressão trigonométrica ou matemática da tensão
     c) Valor da potência dissipada em uma resistência de
100Ω.

4) Dado   o gráfico de uma corrente em função do tempo, pede-
se:
     a)   Período e frequência
     b)   Valor de pico-a-pico e valor eficaz
     c)   Expressão de i(t)




5) Um chuveiro tem as características 2400W / 220Vrms,
pede-se:
     a) Tensão de pico-a-pico e corrente eficaz no chuveiro
     b) Corrente de pico no chuveiro

6) Dada as formas de onda abaixo, dar a sua expressão em
função do tempo.




7) Dadas as expressões de duas tensões v1=10sen(ωt+π/4)[v]
e v2=10sen(ωt+π)[v] pede-se:
     a)v1 + v2
     b)v1 – v2

8)Uma tensão alternada senoidal    de ângulo de fase nula é
aplicada a uma resistência de      100Ω, dissipando 0,25W ;
calcular nas formas polares o:
     a) Valor eficaz da tensão e   valor de pico
     b) Valor eficaz da corrente   e seu valor de pico-a-pico
