1. Diagnóstico por Imagem I
Prof. Msc. Jefferson Douglas Soares Alves

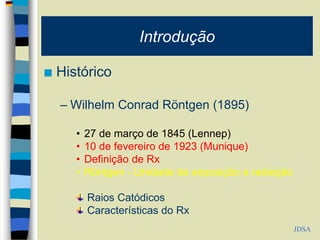

2. Introdução
 Histórico
– Wilhelm Conrad Röntgen (1895)
• 27 de março de 1845 (Lennep)
• 10 de fevereiro de 1923 (Munique)
• Definição de Rx
• Röntgen - Unidade de exposição a radiação
Raios Catódicos
Características do Rx
JDSA

5. JDSA

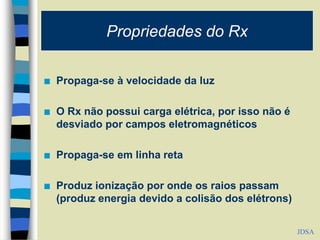

6. Propriedades do Rx
 Propaga-se à velocidade da luz
 O Rx não possui carga elétrica, por isso não é
desviado por campos eletromagnéticos
 Propaga-se em linha reta
 Produz ionização por onde os raios passam
(produz energia devido a colisão dos elétrons)
JDSA

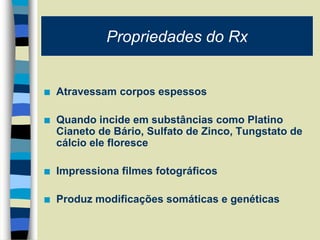

7.  Atravessam corpos espessos
 Quando incide em substâncias como Platino
Cianeto de Bário, Sulfato de Zinco, Tungstato de
cálcio ele floresce
 Impressiona filmes fotográficos
 Produz modificações somáticas e genéticas
Propriedades do Rx

9. JDSA

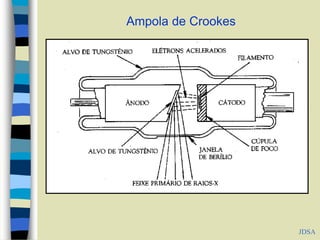

Ampola de Crookes

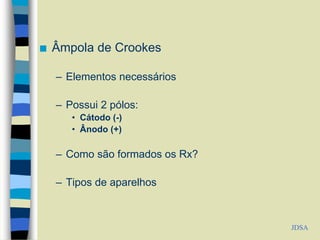

10.  Âmpola de Crookes
– Elementos necessários
– Possui 2 pólos:
• Cátodo (-)
• Ânodo (+)
– Como são formados os Rx?

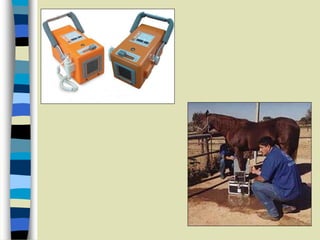

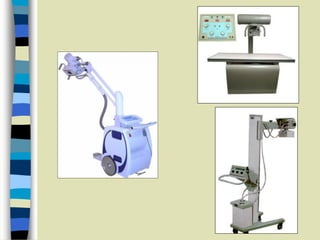

– Tipos de aparelhos
JDSA

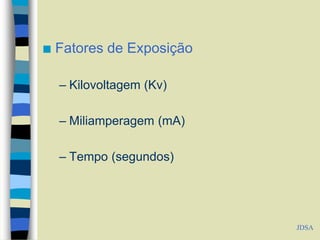

13.  Fatores de Exposição
– Kilovoltagem (Kv)
– Miliamperagem (mA)
– Tempo (segundos)
JDSA

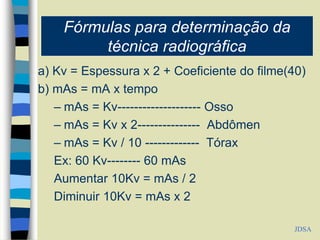

14. Fórmulas para determinação da
técnica radiográfica
a) Kv = Espessura x 2 + Coeficiente do filme(40)
b) mAs = mA x tempo
– mAs = Kv-------------------- Osso
– mAs = Kv x 2--------------- Abdômen
– mAs = Kv / 10 ------------- Tórax
Ex: 60 Kv-------- 60 mAs
Aumentar 10Kv = mAs / 2
Diminuir 10Kv = mAs x 2
JDSA

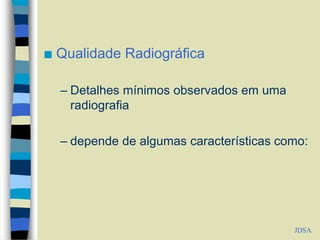

15.  Qualidade Radiográfica
– Detalhes mínimos observados em uma
radiografia
– depende de algumas características como:
JDSA

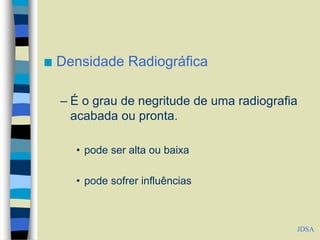

16.  Densidade Radiográfica
– É o grau de negritude de uma radiografia
acabada ou pronta.
• pode ser alta ou baixa
• pode sofrer influências
JDSA

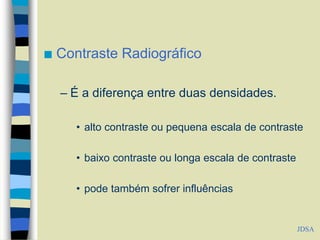

17.  Contraste Radiográfico
– É a diferença entre duas densidades.
• alto contraste ou pequena escala de contraste
• baixo contraste ou longa escala de contraste
• pode também sofrer influências
JDSA

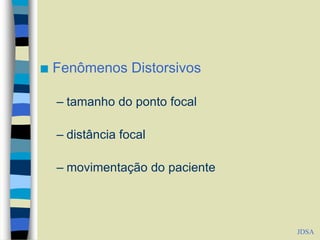

18.  Fenômenos Distorsivos
– tamanho do ponto focal
– distância focal
– movimentação do paciente
JDSA

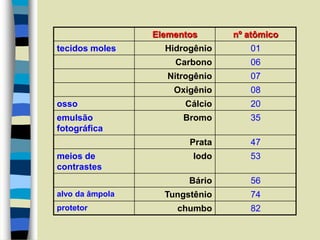

19. Elementos nº atômico
tecidos moles Hidrogênio 01
Carbono 06
Nitrogênio 07
Oxigênio 08
osso Cálcio 20
emulsão
fotográfica
Bromo 35
Prata 47
meios de
contrastes
Iodo 53
Bário 56
alvo da âmpola Tungstênio 74
protetor chumbo 82

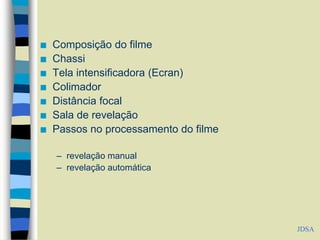

20.  Composição do filme
 Chassi
 Tela intensificadora (Ecran)
 Colimador
 Distância focal
 Sala de revelação
 Passos no processamento do filme
– revelação manual
– revelação automática
JDSA

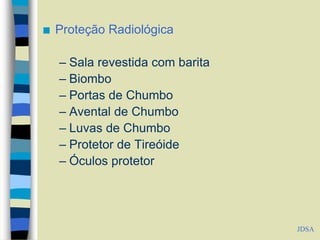

21.  Proteção Radiológica
– Sala revestida com barita
– Biombo
– Portas de Chumbo
– Avental de Chumbo
– Luvas de Chumbo
– Protetor de Tireóide
– Óculos protetor
JDSA

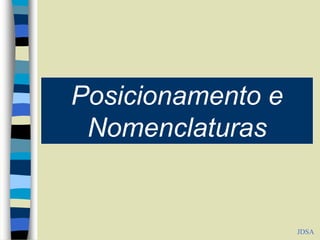

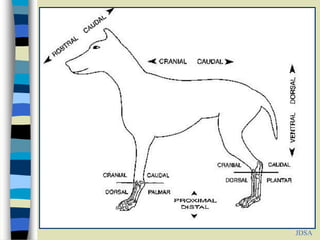

23. Posicionamento e
Nomenclaturas
JDSA

24. JDSA

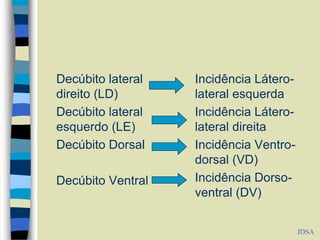

25. Decúbito lateral
direito (LD)
Decúbito lateral
esquerdo (LE)
Decúbito Dorsal
Decúbito Ventral
Incidência Látero-
lateral esquerda
Incidência Látero-
lateral direita
Incidência Ventro-
dorsal (VD)
Incidência Dorso-
ventral (DV)
JDSA
