1. Governo Federal
Ministério da Educação | FNDE
Programa Brasil Profissionalizado
Escola Padrão MEC
Manual de Sinalização Escolar

2. Designer: Fernanda França Balmant

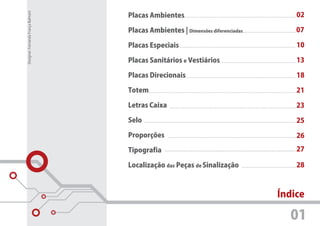

Placas Ambientes 02
Placas Ambientes | Dimensões diferenciadas 07
Placas Especiais 10
Placas Sanitários e Vestiários 13
Placas Direcionais 18

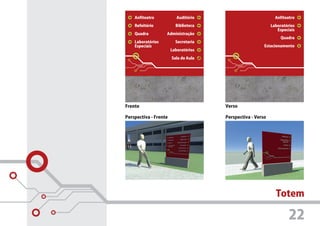

Totem 21

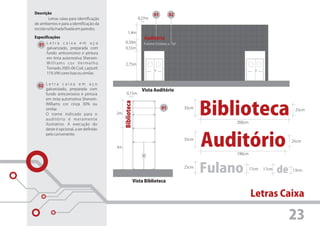

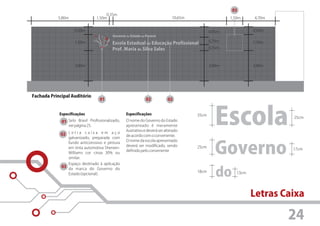

Letras Caixa 23

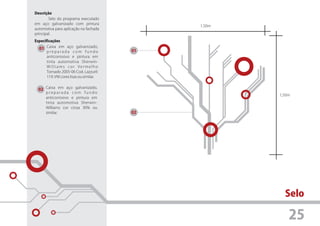

Selo 25

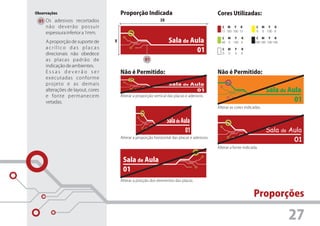

Proporções 26

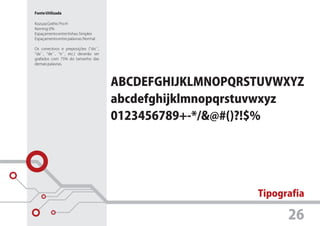

Tipografia 27

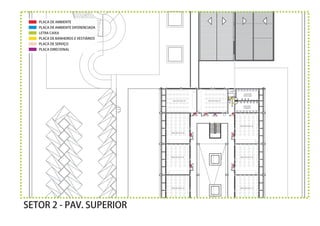

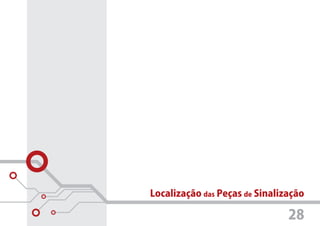

Localização das Peças de Sinalização 28
Índice
01

3. Descrição 30 cm 3 cm
Placa de identificação de
ambiente em acrílico, a ser fixada ao
lado das portas e em paredes com fita
adesiva acrílica, com aplicação de
adesivos vinílicos de alta performance.
10 cm
Sala de Aula
Especificações
01
Placa em acrílico puro tipo
cristal, espessura 3mm, cor
01
Uniplex vermelho 302 ou
similar.
01 02 03 03 03
Adesivo vinílico permanente,
02
espessura 0,08mm, Oracal
751C ou similar, cor 063
Lime Gree Tree ou similar.
Adesivo vinílico permanente, 10,7 cm 14,3 cm 1 cm
03
espessura 0,08mm, Oracal
751C ou similar, cor 010
White ou similar.
4 cm
Sala de Aula 1,75 cm
1,5 cm
01 1,75 cm
1 cm
Placas Ambientes
02

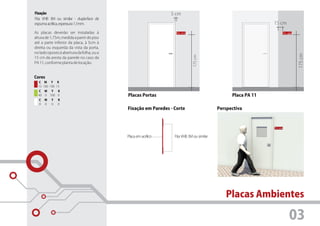

4. Fixação 5 cm
Fita VHB 3M ou similar - dupla-face de
espuma acrílica, espessura 1,1mm. 15 cm
As placas deverão ser instaladas à Sala de Aula
01
Sanitários
Bebedouros
altura de 1,75m, medida a partir do piso
até a parte inferior da placa, à 5cm à
direita ou esquerda da vista da porta,
no lado oposto à abertura da folha, ou a
175 cm
175 cm
15 cm da aresta da parede no caso da
PA 11, conforme planta de locação.
Cores
C M Y K
15 100 100 15
C M Y K
40 0 100 0 Placas Portas Placa PA 11
C M Y K
0 0 0 0
Fixação em Paredes - Corte Perspectiva
Placa em acrílico Fita VHB 3M ou similar
Placas Ambientes
03

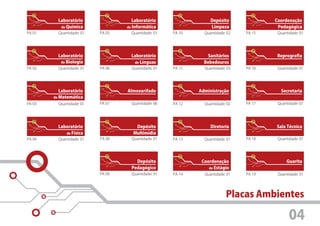

5. Laboratório Laboratório Depósito Coordenação
de Química de Informática Limpeza Pedagógica
PA 01 Quantidade: 01 PA 05 Quantidade: 01 PA 10 Quantidade: 02 PA 15 Quantidade: 01
Laboratório Laboratório Sanitários Reprografia
de Biologia de Línguas Bebedouros
PA 02 Quantidade: 01 PA 06 Quantidade: 01 PA 11 Quantidade: 03 PA 16 Quantidade: 01
Laboratório Almoxarifado Administração Secretaria
de Matemática
PA 03 Quantidade: 01 PA 07 Quantidade: 06 PA 12 Quantidade: 02 PA 17 Quantidade: 01
Laboratório Depósito Diretoria Sala Técnica
de Física Multimídia
PA 04 Quantidade: 01 PA 08 Quantidade: 01 PA 13 Quantidade: 01 PA 18 Quantidade: 01
Depósito Coordenação Guarita
Pedagógico de Estágio
PA 09 Quantidade: 01 PA 14 Quantidade: 01 PA 19 Quantidade: 01
Placas Ambientes
04

6. Acesso Restrito Cozinha Sala de Aula Sala de Aula
01 06
PA 20 Quantidade: 01 PA 24 Quantidade: 01 PA 29 Quantidade: 01 PA 34 Quantidade: 01
Cantina Despensa Sala de Aula Sala de Aula
02 07
PA 21 Quantidade: 01 PA 25 Quantidade: 02 PA 30 Quantidade: 01 PA 35 Quantidade: 01
Serviços Despensa Fria Sala de Aula Sala de Aula
03 08
PA 22 Quantidade: 01 PA 26 Quantidade: 01 PA 31 Quantidade: 01 Pa 36 Quantidade: 01
Grêmio Manutenção Sala de Aula Sala de Aula
de Mobiliário 04 09
PA 23 Quantidade: 01 PA 27 Quantidade: 01 PA 32 Quantidade: 01 Quantidade: 01
PA 37
Depósito Sala de Aula Sala de Aula
Mat. Esportivos 05 10
PA 28 Quantidade: 01 PA 33 Quantidade: 01 PA 38 Quantidade: 01
Placas Ambientes
05

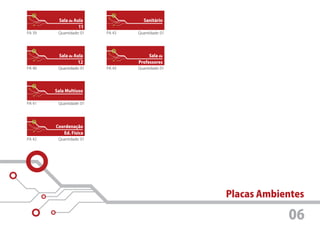

7. Sala de Aula Sanitário
11
PA 39 Quantidade: 01 PA 43 Quantidade: 01
Sala de Aula Sala de
12 Professores
PA 40 Quantidade: 01 PA 43 Quantidade: 01
Sala Multiuso
PA 41 Quantidade: 01
Coordenação
Ed. Física
PA 42 Quantidade: 01
Placas Ambientes
06

8. Descrição 90 cm 3 mm
Placa de identificação de
ambiente em acrílico, a ser fixada sobre
as portas e em pontos indicados na
planta de sinalização com fita adesiva
acrílica, com aplicação de adesivos
30 cm
vinílicos de alta performance.
Quadra
Especificações
01
Placa em acrílico puro tipo
cristal, espessura 3mm, cor
Poliesportiva
Uniplex vermelho 302 ou
similar.
01 02 03 03 03 04
Adesivo vinílico permanente,
02
espessura 0,08mm, Oracal
751C ou similar na cor 063
Lime Gree Tree ou similar.
Adesivo vinílico permanente, 32,1 cm 42,9 cm 3 cm
03
espessura 0,08mm, Oracal
751C ou similar na cor 010
White ou similar.
Fita VHB 3M - dupla-face de
12 cm
04
espuma acrílica, espessura
1,1mm para fixação. Quadra 5,25 cm
4,5 cm
Poliesportiva 5,25 cm
3 cm
Placas Ambientes | dimensões diferenciadas
07

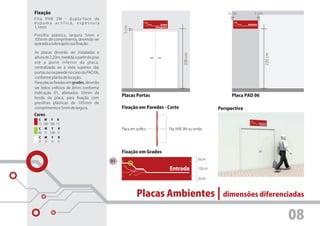

9. Fixação 5 cm 5 cm
Fita VHB 3M - dupla-face de
espuma acrílica, espessura Quadra Refeitório
5 cm
1,1mm. Poliesportiva
Presilha plástica, largura 5mm e
105mm de comprimento, devendo ser
aparada a sobra após sua fixação.
As placas deverão ser instaladas a
220 cm
220 cm
altura de 2,20m, medida a partir do piso
até a parte inferior da placa,
centralizado ao à vista superior das
portas ou na parede no caso da PAD 06,
conforme planta de locação.
Para placas fixadas em grades, deverão
ser feitos orifícios de 8mm conforme
indicação 01, afastados 10mm da
borda da placa, para fixação com
Placas Portas Placa PAD 06
presilhas plásticas de 105mm de
comprimento e 5mm de largura. Fixação em Paredes - Corte Perspectiva
Cores
C M Y K
15 100 100 15
C M Y K Placa em acrílico Fita VHB 3M ou similar
40 0 100 0
C M Y K
0 0 0 0
Fixação em Grades
6cm
01
Entrada 18cm
6cm
Placas Ambientes | dimensões diferenciadas
08

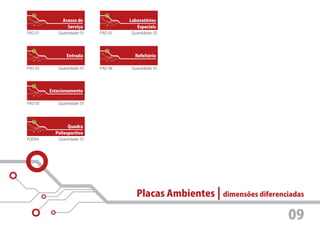

10. Acesso de Laboratórios
Serviço Especiais
PAD 01 Quantidade: 01 PAD 05 Quantidade: 02
Entrada Refeitório
PAD 02 Quantidade: 01 PAD 06 Quantidade: 01
Estacionamento
PAD 03 Quantidade: 01
Quadra
Poliesportiva
PQD04 Quantidade: 01
Placas Ambientes | dimensões diferenciadas
09

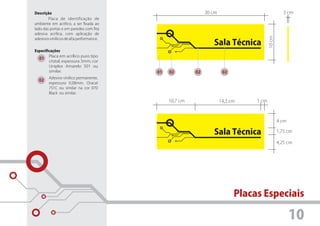

11. Descrição 30 cm 3 cm
Placa de identificação de
ambiente em acrílico, a ser fixada ao
lado das portas e em paredes com fita
adesiva acrílica, com aplicação de
10 cm
adesivos vinílicos de alta performance.
Sala Técnica
Especificações
Placa em acrílico puro tipo
01
cristal, espessura 3mm, cor
Uniplex Amarelo 501 ou
similar. 01 02 02 02
Adesivo vinílico permanente,
02
espessura 0,08mm, Oracal
751C ou similar na cor 070
Black ou similar.
10,7 cm 14,3 cm 1 cm
4 cm
Sala Técnica 1,75 cm
4,25 cm
Placas Especiais
10

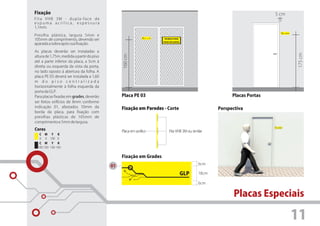

12. Fixação 5 cm
Fita VHB 3M - dupla-face de
espuma acrílica, espessura
1,1mm.
Sala Técnica
Presilha plástica, largura 5mm e
105mm de comprimento, devendo ser
GLP
PROIBIDO FUMAR
PERIGO INFLAMÁVEL
aparada a sobra após sua fixação.
As placas deverão ser instaladas a
175 cm
160 cm
altura de 1,75m, medida a partir do piso
até a parte inferior da placa, a 5cm à
direita ou esquerda da vista da porta,
no lado oposto à abertura da folha. A
placa PE 03 deverá ser instalada a 1,60
m do piso centralizada
horizontalmente à folha esquerda da
porta da GLP.
Para placas fixadas em grades, deverão Placa PE 03 Placas Portas
ser feitos orifícios de 8mm conforme
indicação 01, afastados 10mm da Fixação em Paredes - Corte Perspectiva
borda da placa, para fixação com
presilhas plásticas de 105mm de
comprimento e 5mm de largura.
Cores Placa em acrílico Fita VHB 3M ou similar
C M Y K
0 0 100 0
C M Y K
100 100 100 100
Fixação em Grades
6cm
01
GLP 18cm
6cm
Placas Especiais
11

13. Sala Técnica
PE 01 Quantidade: 01
GLP
PE 02 Quantidade: 01
Lixeira
PE 03 Quantidade: 02
Placas Especiais
12

14. Descrição
Placa de identificação de
sanitários, a ser fixada na parte externa
das portas com fita adesiva acrílica, 15 cm
com aplicação de adesivos vinílicos de
alta performance.
Especificações
Placa em acrílico puro tipo
01
cristal, espessura 3mm, cor
Uniplex vermelho 302 ou
similar.
Adesivo vinílico permanente,
02
espessura 0,08mm, Oracal
751C ou similar na cor 063
20 cm
Lime Gree Tree ou similar.
Adesivo vinílico permanente,
03
espessura 0,08mm, Oracal
751C ou similar na cor 010
White ou similar.
01 02 03 03 01 02 03 03
PS 01 Quantidade 04 PS 02 Quantidade 04
Placas Sanitários e Vestiários
13

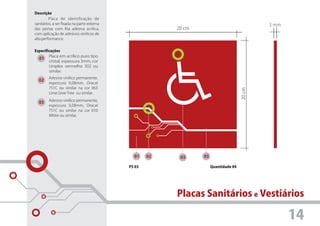

15. Descrição
Placa de identificação de
sanitários, a ser fixada na parte externa 3 mm
das portas com fita adesiva acrílica, 20 cm
com aplicação de adesivos vinílicos de
alta performance.
Especificações
Placa em acrílico puro tipo
01
cristal, espessura 3mm, cor
Uniplex vermelho 302 ou
similar.
Adesivo vinílico permanente,
02
espessura 0,08mm, Oracal
751C ou similar na cor 063
20 cm
Lime Gree Tree ou similar.
Adesivo vinílico permanente,
03
espessura 0,08mm, Oracal
751C ou similar na cor 010
White ou similar.
01 02 03 03
PS 03 Quantidade 04
Placas Sanitários e Vestiários
14

16. Descrição
Placa de identificação de
sanitários, a ser fixada na parte externa
das portas com fita adesiva acrílica, 15 cm
com aplicação de adesivos vinílicos de
alta performance.
Especificações
Placa em acrílico puro tipo
01
cristal, espessura 3mm, cor
Uniplex vermelho 302 ou
similar.
Adesivo vinílico permanente,
02
espessura 0,08mm, Oracal
751C ou similar na cor 063
20 cm
Lime Gree Tree ou similar.
Adesivo vinílico permanente,
03
espessura 0,08mm, Oracal
751C ou similar na cor 010
White ou similar.
01 02 03 03 01 02 03 03
PV 01 Quantidade 02 PV 02 Quantidade 02
Placas Sanitários e Vestiários
15

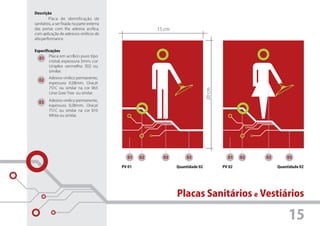

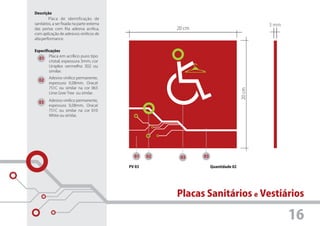

17. Descrição
Placa de identificação de
sanitários, a ser fixada na parte externa 3 mm
das portas com fita adesiva acrílica, 20 cm
com aplicação de adesivos vinílicos de
alta performance.
Especificações
Placa em acrílico puro tipo
01
cristal, espessura 3mm, cor
Uniplex vermelho 302 ou
similar.
Adesivo vinílico permanente,
02
espessura 0,08mm, Oracal
751C ou similar na cor 063
20 cm
Lime Gree Tree ou similar.
Adesivo vinílico permanente,
03
espessura 0,08mm, Oracal
751C ou similar na cor 010
White ou similar.
01 02 03 03
PV 03 Quantidade 02
Placas Sanitários e Vestiários
16

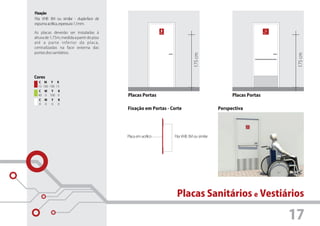

18. Fixação
Fita VHB 3M ou similar - dupla-face de
espuma acrílica, espessura 1,1mm.
As placas deverão ser instaladas à
altura de 1,75m, medida a partir do piso
até a parte inferior da placa,
centralizadas na face externa das
portas dos sanitários.
175 cm
175 cm
Cores
C M Y K
15 100 100 15
C M Y K
40 0 100 0 Placas Portas Placas Portas
C M Y K
0 0 0 0
Fixação em Portas - Corte Perspectiva
Placa em acrílico Fita VHB 3M ou similar
Placas Sanitários e Vestiários
17

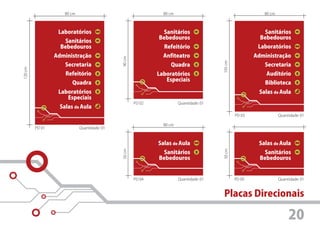

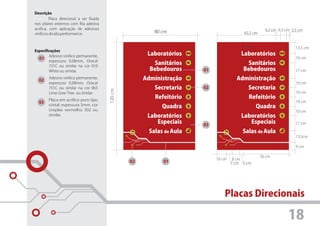

19. Descrição
Placa direcional a ser fixada
nos pilares externos com fita adesiva
acrílica, com aplicação de adesivos 4,5 cm 6,5 cm 3,5 cm
vinílicos de alta performance. 80 cm 65,5 cm
10 cm 13,5 cm
Especificações
Adesivo vinílico permanente, Laboratórios Laboratórios
01 10 cm
espessura 0,08mm, Oracal
751C ou similar na cor 010
Sanitários Sanitários
White ou similar. Bebedouros 01 Bebedouros 17 cm
02
Adesivo vinílico permanente, Administração Administração
espessura 0,08mm, Oracal 10 cm
751C ou similar na cor 063 Secretaria 02 Secretaria
120 cm
Lime Gree Tree ou similar. 10 cm
Placa em acrílico puro tipo
Refeitório Refeitório
03 10 cm
cristal, espessura 3mm, cor
Quadra Quadra
Uniplex vermelho 302 ou 10 cm
similar. Laboratórios Laboratórios
Especiais 03
Especiais 17 cm
Salas de Aula Salas de Aula
13,5cm
9 cm
50 cm
10 cm 8 cm
02 01 7 cm 5 cm
Placas Direcionais
18

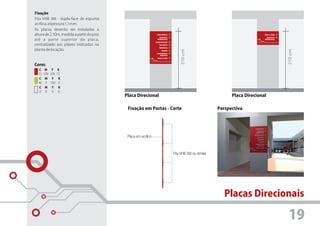

20. Fixação
Fita VHB 3M - dupla-face de espuma
acrílica, espessura 1,1mm.
As placas deverão ser instaladas a
altura de 2,10m, medida a partir do piso Laboratórios Salas de Aula
Sanitários Sanitários
até a parte superior da placa, Bebedouros Bebedouros
Administração
centralizado aos pilares indicados na Secretaria
Refeitório
planta de locação.
210 cm
210 cm
Quadra
Laboratórios
Especiais
Salas de Aula
Cores
C M Y K
15 100 100 15
C M Y K
40 0 100 0
C M Y K
0 0 0 0
Placa Direcional Placa Direcional
Fixação em Portas - Corte Perspectiva
Placa em acrílico
Fita VHB 3M ou similar
Placas Direcionais
19

21. 80 cm 80 cm 80 cm
Laboratórios Sanitários Sanitários
Bebedouros Bebedouros
Sanitários
Bebedouros Refeitório Laboratórios
Administração Anfiteatro Administração
90 cm
105 cm
Secretaria Quadra Secretaria
120 cm
Refeitório Laboratórios Auditório
Especiais
Quadra Biblioteca
Laboratórios Salas de Aula
Especiais
PD 02 Quantidade: 01
Salas de Aula
PD 03 Quantidade: 01
80 cm
PD 01 Quantidade: 01
Salas de Aula Salas de Aula
50 cm
50 cm
Sanitários Sanitários
Bebedouros Bebedouros
PD 04 Quantidade: 01 PD 05 Quantidade: 01
Placas Direcionais
20

22. Descrição
Totem direcional a ser fixado 10 cm 12,5 cm
em base de concreto, com aplicação Anfiteatro Auditório
de adesivos vinílicos de alta 01 15,5 cm
Refeitório Biblioteca
performance.
15,5 cm
Especificações Quadra Administração
Placa em acrílico puro tipo 15,5 cm
01 02 Laboratórios Secretaria 125 cm 125cm
cristal, espessura 10mm, cor Especiais 15,5 cm
Uniplex vermelho 302 ou Laboratórios
similar. 15,5 cm
Adesivo vinílico permanente, Sala de Aula
02 03 18 cm
espessura 0,08mm, Oracal
751C ou similar na cor 063
17 cm
Lime Gree Tree ou similar.
Adesivo vinílico permanente,
03 25cm
espessura 0,08mm, Oracal
751C ou similar na cor 010
04 50cm 50cm
White ou similar. 25cm
Base em concreto armado
04
com canaleta central segundo
projeto para fixação da placa 150cm 30cm
acrílica e vedação com
silicone
Cores
C M Y K
15 100 100 15
C M Y K
40 0 100 0
C M Y K
0 0 0 0
Totem
21

23. Anfiteatro Auditório Anfiteatro
Refeitório Biblioteca Laboratórios
Especiais
Quadra Administração
Quadra
Laboratórios Secretaria
Especiais Estacionamento
Laboratórios
Sala de Aula
Frente Verso
Perspectiva - Frente Perspectiva - Verso
Totem
22

24. Descrição 01 02
Letras caixa para identificação 0,27m
de ambientes e para a identificação da
escola na fachada fixada em paredes.
1,4m
Especificações Auditório
0,50m
01 L e t r a c a i x a e m a ç o Fulano Ciclano de Tal
galvanizado, preparada com 0,55m
fundo anticorrosivo e pintura
em tinta automotiva Sherwin-
Williams cor Vermelho 2,75m
Tornado 2005-06 Cod. Lazzuril:
119, VW cores lisas ou similar.
02 L e t r a c a i x a e m a ç o
galvanizado, preparada com Vista Auditório
fundo anticorrosivo e pintura 0,15m
Biblioteca
em tinta automotiva Sherwin-
Biblioteca
Williams cor cinza 30% ou
similar. 01 35cm
25cm
O nome indicado para o 2m
auditório é meramente
ilustrativo. A execução do 200cm
deste é opcional, a ser definido
Auditório
pelo convenente.
35cm
25cm
3m
190cm
25cm
Fulano 17cm 17cm
de 13cm
Vista Biblioteca
Letras Caixa
23

25. 03
0,35m
5,80m 1,50m 10,65m 1,50m 4,70m
0,50m 0,95m 0,50m
Governo do Estado do Paraná
0,70m
1,50m Escola Estadual de Educação Profissional 1,50m
Prof. Maria da Silva Sales 0,55m
3,00m 3,00m 3,00m
Fachada Principal Auditório
01 02 02
Especificações
01 Selo Brasil Profissionalizado,
ver página 25.
02 L e t r a c a i x a e m a ç o
Especificações
O nome do Governo do Estado
apresentado é meramente
ilustrativo e deverá ser alterado
de acordo com o convenente.
35cm
Escola 25cm
galvanizado, preparada com
Governo
O nome da escola apresentado
fundo anticorrosivo e pintura
deverá ser modificado, sendo 25cm
em tinta automotiva Sherwin- 17cm
definido pelo convenente
Williams cor cinza 30% ou
similar.
Espaço destinado à aplicação
do
03 da marca do Governo do
18cm 13cm
Estado (opcional).
Letras Caixa
24

26. Descrição
Selo do programa executado
em aço galvanizado com pintura
1,50m
automotiva para aplicação na fachada
principal.
Especificações
01 Caixa em aço galvanizado,
preparada com fundo 01
anticorrosivo e pintura em
tinta automotiva Sherwin-
Williams cor Vermelho
Tornado 2005-06 Cod. Lazzuril:
119, VW cores lisas ou similar.
02 Caixa em aço galvanizado,
preparada com fundo
1,50m
anticorrosivo e pintura em
tinta automotiva Sherwin-
Williams cor cinza 30% ou
similar. 02
Selo
25

27. Fonte Utilizada
Kozuza Gothic Pro H
Kerning: 0%
Espaçamento entre linhas: Simples
Espaçamento entre palavras: Normal
Os conectivos e preposições (’’do``,
‘’da``, ‘’de``, ‘’e``, etc.) deverão ser
grafados com 75% do tamanho das
demais palavras.
Tipografia
26

28. Observações Proporção Indicada Cores Utilizadas:
01 Os adesivos recortados 3X
não deverão possuir C M Y K C M Y K
15 100 100 15 0 0 100 0
espessura inferior a 1mm.
C M Y K C M Y K
A proporção de suporte de X Sala de Aula 40 0 100 0 100 100 100 100
acrílico das placas
direcionais não obedece
01 C
0
M
0
Y
0
K
0
as placas padrão de 01
indicação de ambientes.
Essas deverão ser Não é Permitido: Não é Permitido:
executadas conforme
projeto e as demais Sala de Aula
alterações de layout, cores 01 Sala de Aula
e fonte permanecem Alterar a proporção vertical das placas e adesivos.
vetadas. 01
Alterar as cores indicadas.
Sala de Aula
01 Sala de Aula
Alterar a proporção horizontal das placas e adesivos.
01
Alterar a fonte indicada.
Sala de Aula
01
Alterar a posição dos elementos das placas.
Proporções
27

29. Localização das Peças de Sinalização
28

30. SETOR 3 SETOR 3
SETOR 2 SETOR 2
SETOR 1 SETOR 1

31. PA 43
PLACA DE AMBIENTE
PLACA DE AMBIENTE DIFERENCIADA
PS 01
LETRA CAIXA
PLACA DE BANHEIROS E VESTIÁRIOS
PS 03 PS 02
PLACA DE SERVIÇO PA 13
PA 02
PLACA DIRECIONAL
PA 15 PA 14 PA 07
PA 12
PA 09
PA 07
PA 01
PA 07 PA 16
PA 17
PD 01
PA 43
PS 01
PA 18
PS 03
PS 02
LC
LC
LC
PE 01
PA 19
PAD 03
PAD 02 PAD 01
SETOR 1

32. PLACA DE AMBIENTE PA 25
PLACA DE AMBIENTE DIFERENCIADA
PA 25
LETRA CAIXA
PA 26
PA 21
PA 24
PLACA DE BANHEIROS E VESTIÁRIOS
PA 21
PLACA DE SERVIÇO
PV 02PV 01
PLACA DIRECIONAL
TOTEM
PA 22
PAD 06
PA 10
PA 20
PD 03
PS 03
PS 01
PA 11
PA 07
PS 02
PA 10
PA 05
PA 06
PA 03
PA 07
PA 08
TOTEM
PA 07
PA 04
PA 43
SETOR 2

33. PLACA DE AMBIENTE
PLACA DE AMBIENTE DIFERENCIADA
LETRA CAIXA
PLACA DE BANHEIROS E VESTIÁRIOS
PLACA DE SERVIÇO
PLACA DIRECIONAL
PV 01
PV 03
PV 02
PA 28
PS 03 PAD 02 PAD 02 PAD 04
PA 11
PS 02 PS 01
PE 02
PE 03
PA 23
DEPÓSITO DE
MANUT. DE
MOBILIÁRIO
PA 27
PE 03
SETOR 3

34. PLACA DE AMBIENTE
PLACA DE AMBIENTE DIFERENCIADA
PA 38
PA 31
LETRA CAIXA
PLACA DE BANHEIROS E VESTIÁRIOS
PLACA DE SERVIÇO
PLACA DIRECIONAL
PA 39
PA 30
PA 40
PA 29
PD 04
SETOR 1 - PAV. SUPERIOR

35. PLACA DE AMBIENTE
PLACA DE AMBIENTE DIFERENCIADA
LETRA CAIXA
PLACA DE BANHEIROS E VESTIÁRIOS
PLACA DE SERVIÇO
PLACA DIRECIONAL
PS 02 PS 01
PS 03
PA 34 PA 35 PD 05 PA 11
PA 33
PA 36
PA 37
PA 32
SETOR 2 - PAV. SUPERIOR

36. PLACA DE AMBIENTE
PLACA DE AMBIENTE DIFERENCIADA
LETRA CAIXA
PLACA DE BANHEIROS E VESTIÁRIOS
PLACA DE SERVIÇO
PLACA DIRECIONAL
PA 41
PA 42
SETOR 3 - PAV SUPERIOR
